Fallarmsmarkis Stabilo ST340

Storlek: px

Starta visningen från sidan:

Download "Fallarmsmarkis Stabilo ST340"

Viktor Eliasson
för 8 år sedan
Visningar:

1 ST0 Väggmontage/Takmontage Detalj A Montagekonsol Vägg A Montagekonsol tak 98 Fallarmsmarkis ST 0 Fallarmsmarkis ST 0 är en kraftig markiskonstruktion som användes vid stora fönsterpartier där stor vindpåkänning förekommer eller där en lång serie markiser skall sammankopplas till ett reglage. ST 0 tål kraftiga och långvariga påfrestningar. Markisen saknar kassett. Denna markismodell användes med fördel på platser där markiserna skall installeras på högt liggande våningsplan. ST 0 kan kompletteras med takprofil i aluminium. Samtliga aluminiumprofiler är strängpressade och naturanodiserade som standard. Gjutna detaljer är pulverlackerade i RAL 70. Samtliga skruvar är av rostfritt stål (A2) alternativt Dacrolit. Markisväv av 100% akryl med dukvikt g/m2 beroende av fabrikat. Samtliga akrylvävar är teflonimpregnerade mot röta och smuts. Färgäkthet 7-8 på en 8-gradig skala. Manövrering ST0 regleras normalt med motor och kan då även kompletteras med automatisk sol och vindvakt. Som alternativ kan ST 0 regleras med vev utvändigt. Ej seriekoppling vid vevreglage. Två olika montagekonsoller kan användas, dels väggkonsol med väggplatta och bygel,dels gjuten aluminiumkonsol speciellt lämpad för montage i tak.. Se även sprängskisser på de olika alternativen Montagekonsol Rekommenderade maxmått. Maxbredd i ett stycke 7 m. Seriekoppling av flera enheter med ett motorreglage max 2 m Armutfall max 100 mm. Stödlager för rör användes vid markisbredder över 620 mm Övrigt Samtliga motoriserade produkter är CE-märkta enligt EU:s EMC repektive maskindirektivet enligt AFS 199:8 Montagekonsol 2 Dukrör Frontprofil Armprofil Montagekonsol Montagebygel Gavelbussning Rörbussning Arm Växel Galvaniserat stålrör 70 mm alternativt 78 mm Strängpressad naturanodiserad aluminium Strängpressad naturanodiserad aluminium Strängpressad naturanodiserad aluminium Strängpressad naturanodiserad aluminium Acetal plast Pressgjuten aluminium 70 mm alternativt 78 mm Väggdel/Frontdel pressgjuten pulverlackerad aluminium Utväxling 1:11 i pressgjuten aluminium Väggfäste arm

Denna markismodell användes med fördel på platser där markiserna skall installeras på högt liggande våningsplan. ST 0 kan kompletteras med takprofil i aluminium.

2 Motorreglage 1 2 A B 1 11 Detalj A 9 Detalj B 19 2 Valsrör stål 70 mm Rörbussning tapp Adepter 12, plast Väggplatta Stabilo Skruv M8x Flänsmutter M Aluminiumbygel Stödlager (1) 9 Motorkrans Somfy/Elero 1 10 Motor Somfy/Elero 1 11 Skruv M6S M6x Fallarm stabilo Frontprofil Skruv KFXS,x Ändskydd frontprofil Duklås Flänsmutter M T-skruv M PVC-ten

Stödlager 60000 (1) 9 Motorkrans Somfy/Elero 1 10 Motor Somfy/Elero 1 11 Skruv M6S M6x0 2 12 Fallarm stabilo 9600-10 2 1 Frontprofil

3 Vevreglage 1 2 A B Detalj A Detalj B 19 1 Stödlager >620 mm (1) 2 Valsrör stål 70 mm Rörbussning tapp Adepter 12, plast Väggplatta Stabilo Skruv M8x Flänsmutter M Aluminiumbygel Snäckväxel Skruv M6S M6x Rörbussning -k. Tapp Fallarm stabilo Frontprofil Skruv KFXS,x Ändskydd frontprofil Duklås Flänsmutter M T-skruv M PVC-ten Vev

600100 2 9 Snäckväxel 0611 1 10 Skruv M6S M6x0 6000-8 2 11 Rörbussning -k.

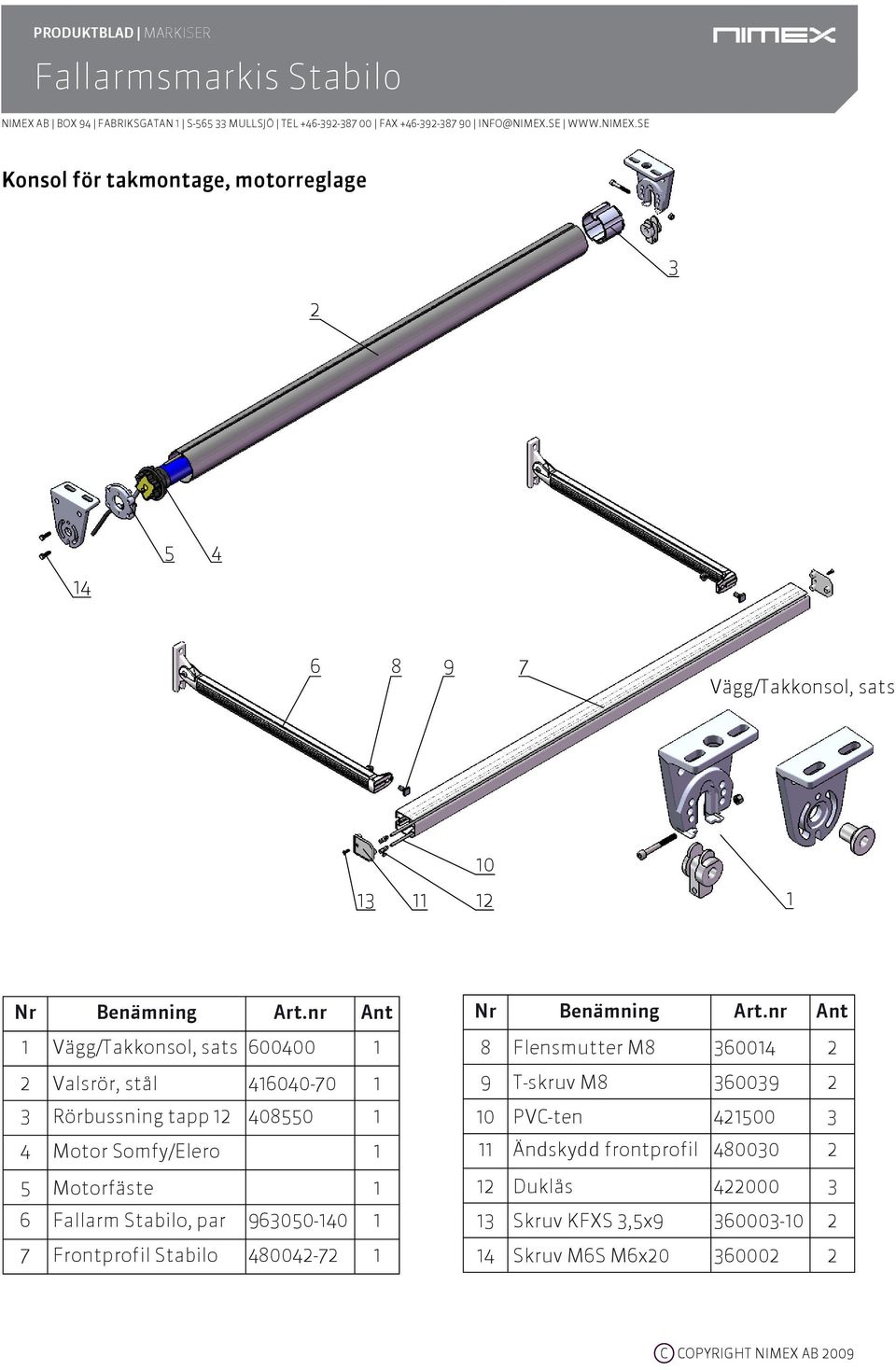

4 Konsol för takmontage, motorreglage Vägg/Takkonsol, sats Vägg/Takkonsol, sats Valsrör, stål Rörbussning tapp Motor Somfy/Elero 1 Motorfäste 1 6 Fallarm Stabilo, par Frontprofil Stabilo Flensmutter M T-skruv M PVC-ten Ändskydd frontprofil Duklås Skruv KFXS,x Skruv M6S M6x

Stabilo, par 9600-10 1 7 Frontprofil Stabilo 8002-72 1 8 Flensmutter M8 6001 2 9 T-skruv M8 6009 2 10

5 Konsol för takmontage, vevreglage Vägg/Takkonsol, sats Vägg/Takkonsol, sats Valsrör, stål Rörbussning tapp Rörbussning k-tapp Växel Vev Fallarm stabilo, par Flensmutter M T-skruv M Frontprofil Stabilo Ändskydd frontprofil Duklås PVC-ten Skruv KFXS,x Skruv M6S M6x Mutter M

stabilo, par 9600-10 1 8 Flensmutter M8 6001 2 9 T-skruv M8 6009 2 10 Frontprofil Stabilo 8002-72 1 11 Ändskydd

6 Montage med takplåt Artikelnummer övriga detaljer se sprängskiss Stabilo al 1 Takprofil Stabilo Gavel aluminium Skruv.2x Markisbredd 0-1, m 1.- m -.m.-6 m 6-7 m Montagekonsol för tak T-skruv M Flänsmutter M
