1 Upplaga och Byggprodukter

2 Expertis inom infästningslösningar Med över 100 års erfarenhet inom konstruktion och tillverkning av fästelement, har Emhart den expertis som krävs för att erbjuda infästningslösningar till många olika industrier; från fordon, bygg och elektronik till plåtmontering och allmän industri. Vi erbjuder konsultering, tekniska råd, ett brett sortiment av fästelement och högkvalitativ monterings utrustning för att möta kundernas olika behov. 2

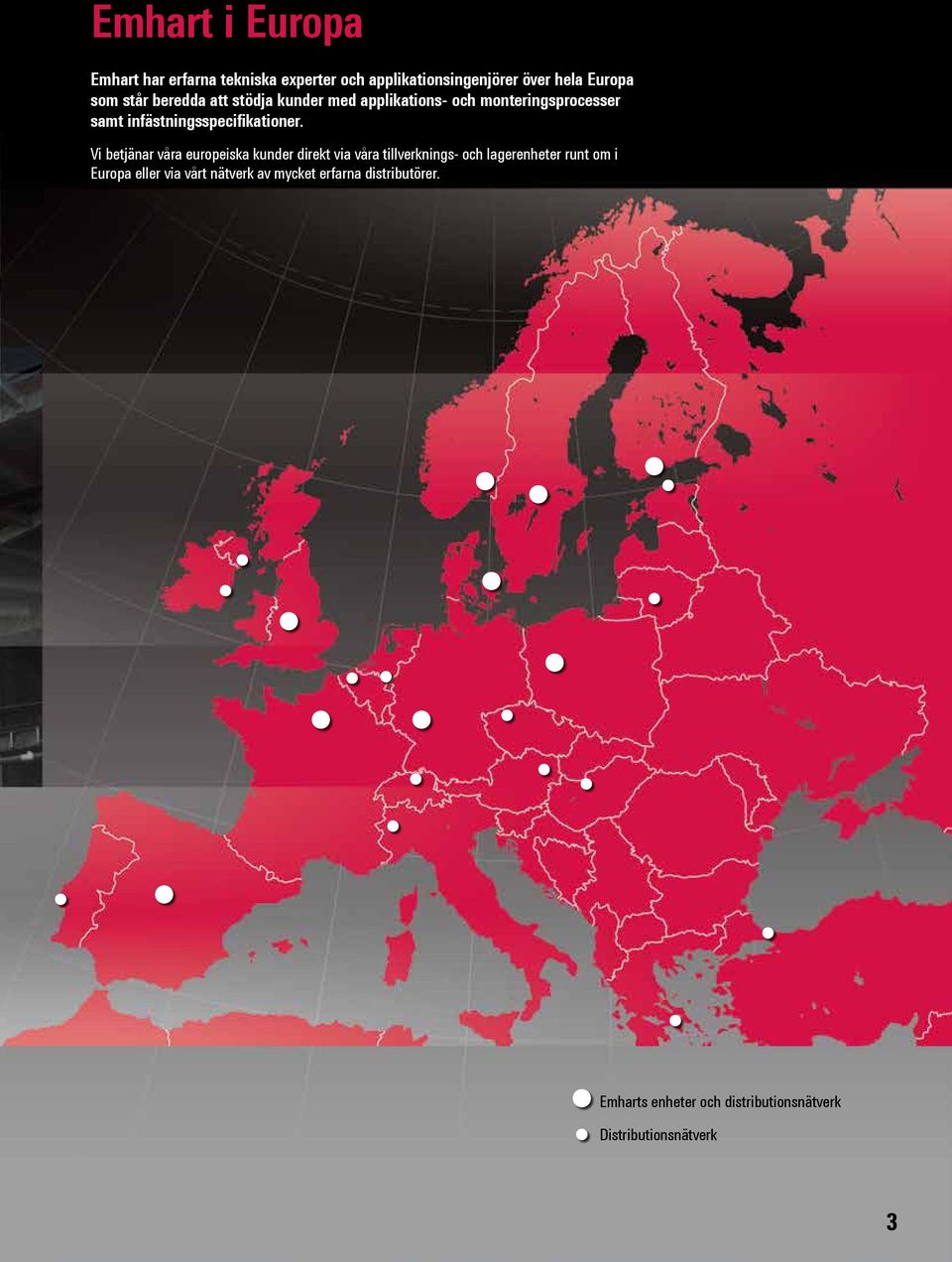

3 Emhart i Europa Emhart har erfarna tekniska experter och applikationsingenjörer över hela Europa som står beredda att stödja kunder med applikations- och monteringsprocesser samt infästningsspecifikationer. Vi betjänar våra europeiska kunder direkt via våra tillverknings- och lagerenheter runt om i Europa eller via vårt nätverk av mycket erfarna distributörer. Emharts enheter och distributionsnätverk Distributionsnätverk 3

4 4

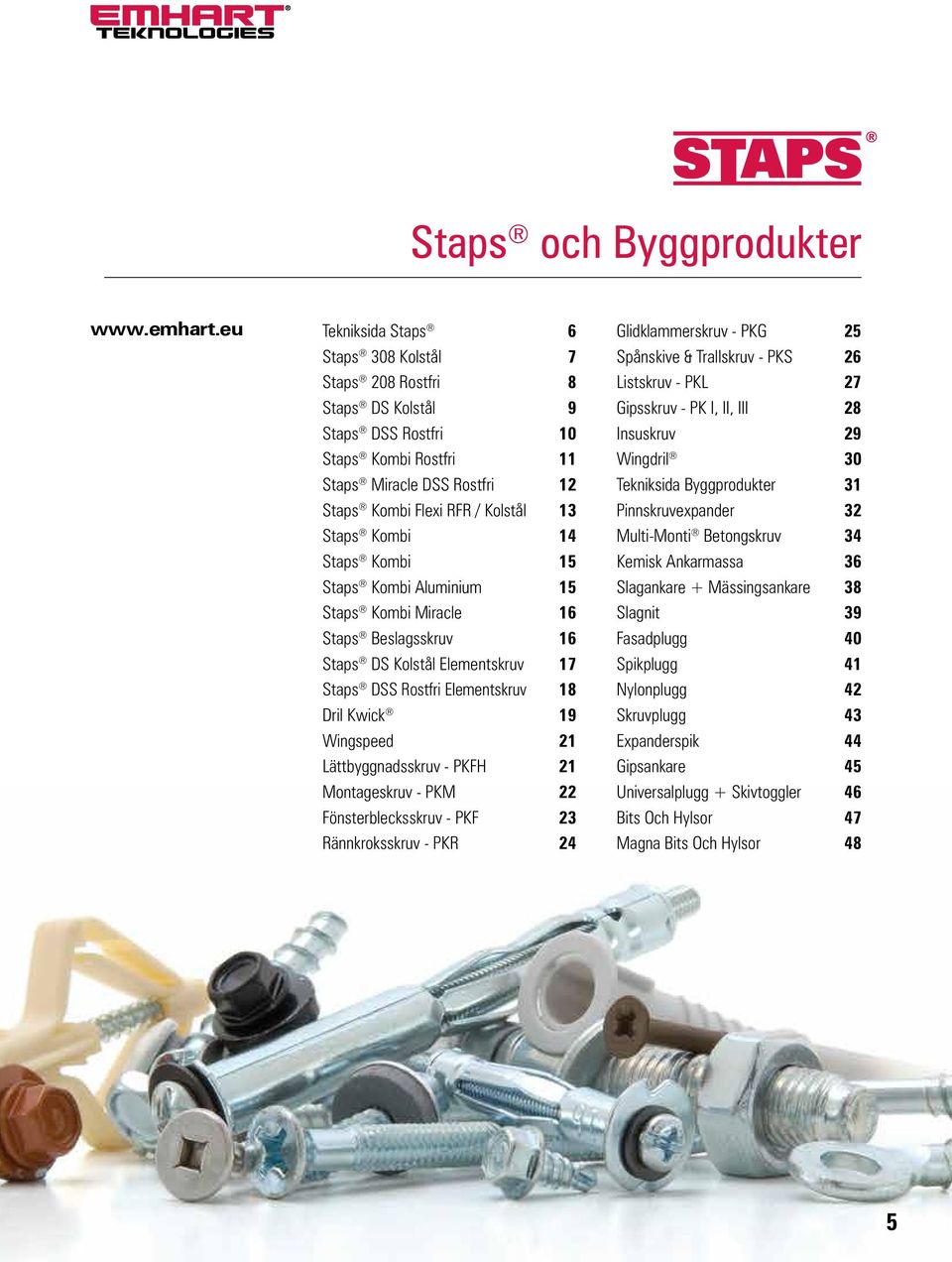

5 Staps och Byggprodukter Tekniksida Staps 6 Staps 308 Kolstål 7 Staps 208 Rostfri 8 Staps DS Kolstål 9 Staps DSS Rostfri 10 Staps Kombi Rostfri 11 Staps Miracle DSS Rostfri 12 Staps Kombi Flexi RFR / Kolstål 13 Staps Kombi 14 Staps Kombi 15 Staps Kombi Aluminium 15 Staps Kombi Miracle 16 Staps Beslagsskruv 16 Staps DS Kolstål Elementskruv 17 Staps DSS Rostfri Elementskruv 18 Dril Kwick 19 Wingspeed 21 Lättbyggnadsskruv - PKFH 21 Montageskruv - PKM 22 Fönsterblecksskruv - PKF 23 Rännkroksskruv - PKR 24 Glidklammerskruv - PKG 25 Spånskive & Trallskruv - PKS 26 Listskruv - PKL 27 Gipsskruv - PK I, II, III 28 Insuskruv 29 Wingdril 30 Tekniksida Byggprodukter 31 Pinnskruvexpander 32 Multi-Monti Betongskruv 34 Kemisk Ankarmassa 36 Slagankare + Mässingsankare 38 Slagnit 39 Fasadplugg 40 Spikplugg 41 Nylonplugg 42 Skruvplugg 43 Expanderspik 44 Gipsankare 45 Universalplugg + Skivtoggler 46 Bits Och Hylsor 47 Magna Bits Och Hylsor 48 5

6 Tekniksida Staps Måttangivelser Klämlängd Trämontage Klämlängd = Skruvlängd -30 mm Borrkapacitet min /max Stålmontage Klämlängd = Tjockleken på infäst material + mellanliggande material + underlag. Borrdiameter för gängpressande skruv Dessa värden är endast riktvärden. Skruv Typ av gänga Godstjocklek Borrdiameter dimension mm mm 6,3 AB 1,25-1,5 5,0 6,3 AB 2,0-3,0 5,3 6,3 B 4,0-6,0 5,5 6,3 B > 7,0 5,7 6,5 A 4,5 Överlappsmontage Vid överlappsmontage skall skruv med frisläppa användas. Skruven skall alltid dras till spinn. Rekommenderat varvtal Borrande skruv Gängpressande skruv För gängpressande skruv c:a rpm rpm Maximal sned skruvning diam. Säkert montage För ett säkert montage bör alltid skruvdragare med djupanslag användas. 6 emhart.eu

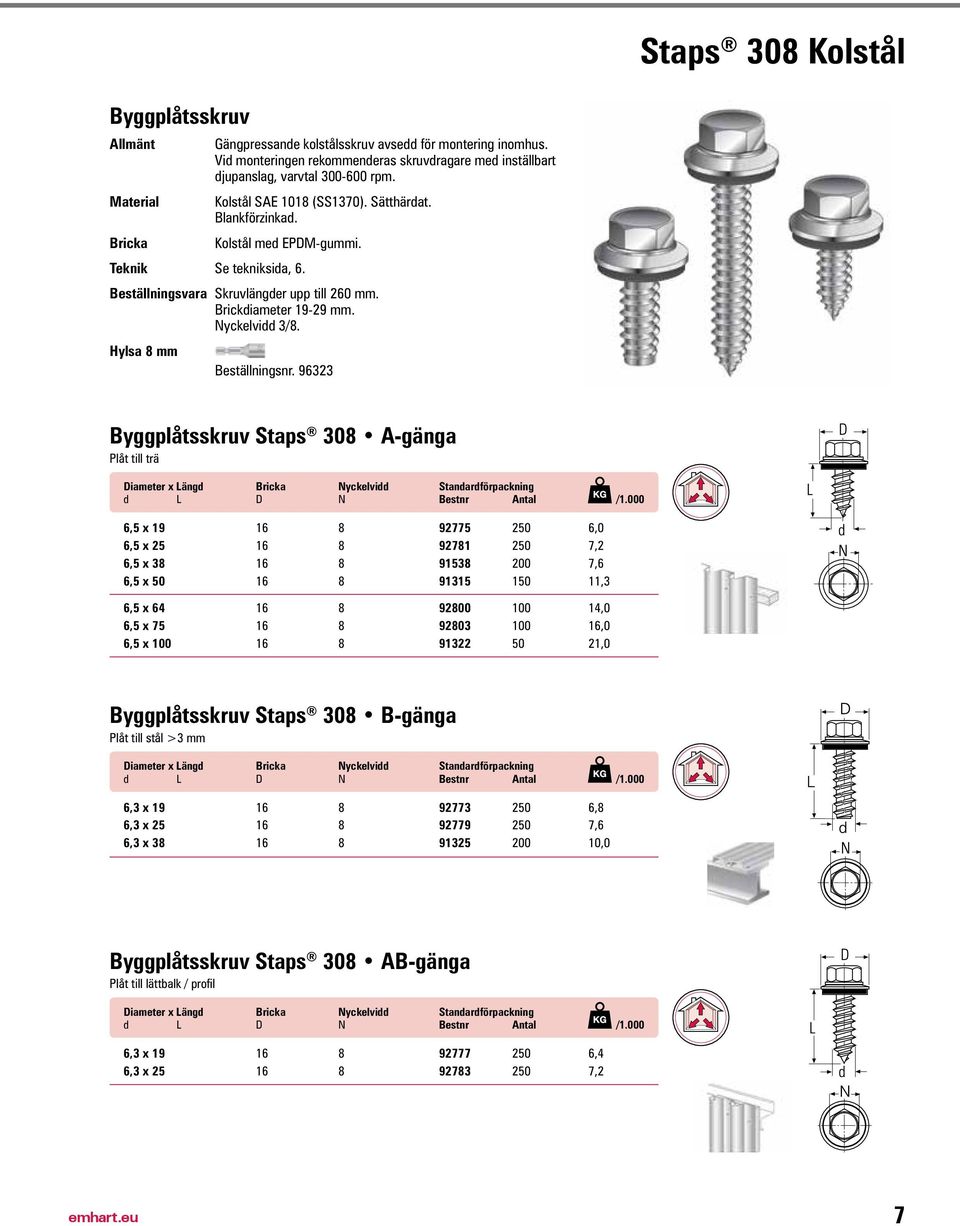

7 Staps 308 Kolstål Byggplåtsskruv Gängpressande kolstålsskruv avsedd för montering inomhus. Vid monteringen rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Material Kolstål SAE 1018 (SS1370). Sätthärdat. Blankförzinkad. Bricka Kolstål med EPDM-gummi. Teknik Se tekniksida, 6. Beställningsvara Skruvlängder upp till 260 mm. Brickdiameter mm. Nyckelvidd 3/8. Hylsa 8 mm Beställningsnr Byggplåtsskruv Staps 308 A-gänga Plåt till trä Diameter x Längd Bricka Nyckelvidd Standardförpackning d L D N Bestnr Antal / ,5 x ,0 6,5 x ,2 6,5 x ,6 6,5 x ,3 6,5 x ,0 6,5 x ,0 6,5 x ,0 Byggplåtsskruv Staps 308 B-gänga Plåt till stål >3 mm Diameter x Längd Bricka Nyckelvidd Standardförpackning d L D N Bestnr Antal / ,3 x ,8 6,3 x ,6 6,3 x ,0 Byggplåtsskruv Staps 308 AB-gänga Plåt till lättbalk / profil Diameter x Längd Bricka Nyckelvidd Standardförpackning d L D N Bestnr Antal / ,3 x ,4 6,3 x ,2 emhart.eu 7

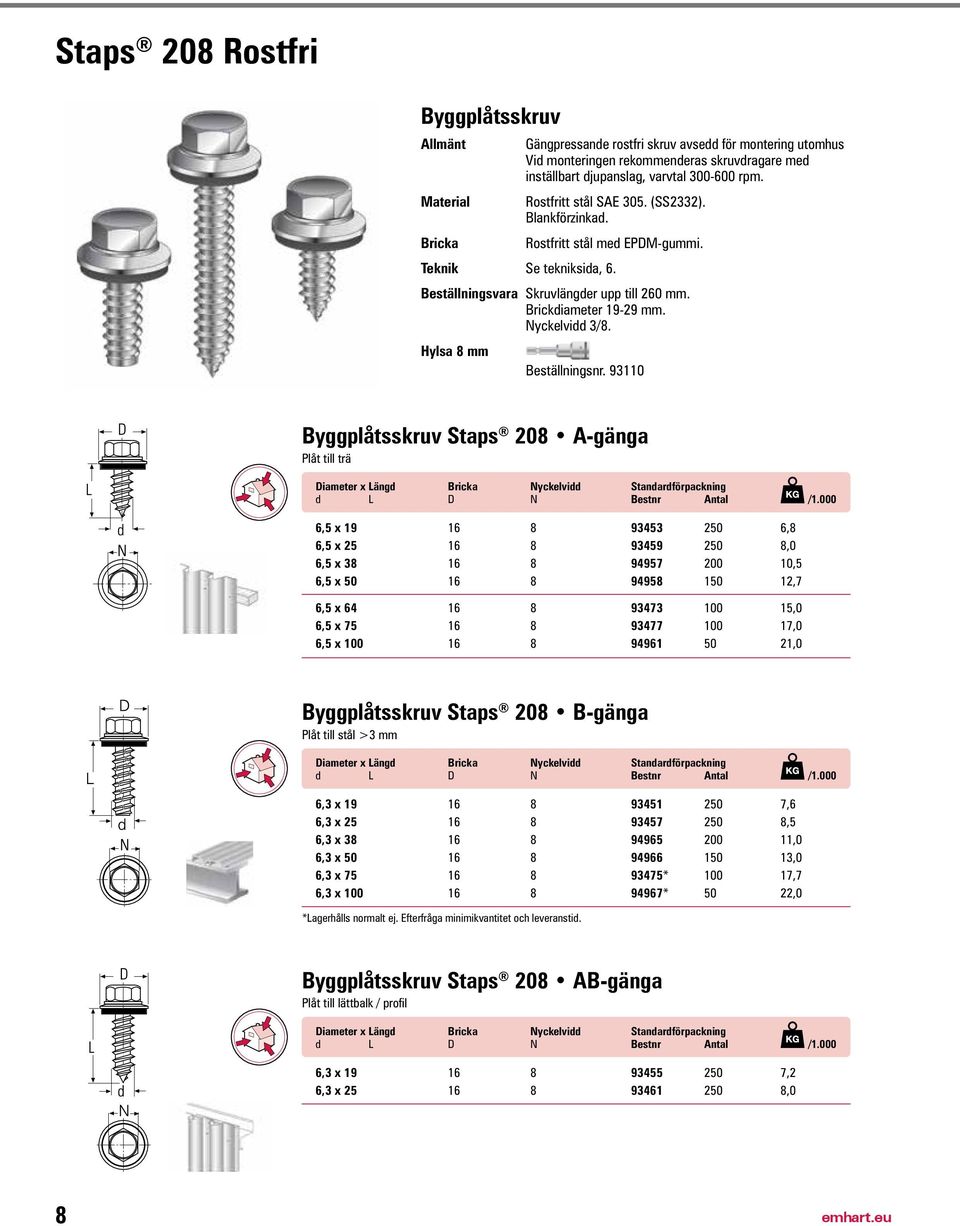

8 Staps 208 Rostfri Byggplåtsskruv Gängpressande rostfri skruv avsedd för montering utomhus Vid monteringen rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Material Rostfritt stål SAE 305. (SS2332). Blankförzinkad. Bricka Rostfritt stål med EPDM-gummi. Teknik Se tekniksida, 6. Beställningsvara Skruvlängder upp till 260 mm. Brickdiameter mm. Nyckelvidd 3/8. Hylsa 8 mm Beställningsnr Byggplåtsskruv Staps 208 A-gänga Plåt till trä Diameter x Längd Bricka Nyckelvidd Standardförpackning d L D N Bestnr Antal / ,5 x ,8 6,5 x ,0 6,5 x ,5 6,5 x ,7 6,5 x ,0 6,5 x ,0 6,5 x ,0 Byggplåtsskruv Staps 208 B-gänga Plåt till stål >3 mm Diameter x Längd Bricka Nyckelvidd Standardförpackning d L D N Bestnr Antal / ,3 x ,6 6,3 x ,5 6,3 x ,0 6,3 x ,0 6,3 x * ,7 6,3 x * 50 22,0 *Lagerhålls normalt ej. Efterfråga minimikvantitet och leveranstid. Byggplåtsskruv Staps 208 AB-gänga Plåt till lättbalk / profil Diameter x Längd Bricka Nyckelvidd Standardförpackning d L D N Bestnr Antal / ,3 x ,2 6,3 x ,0 8 emhart.eu

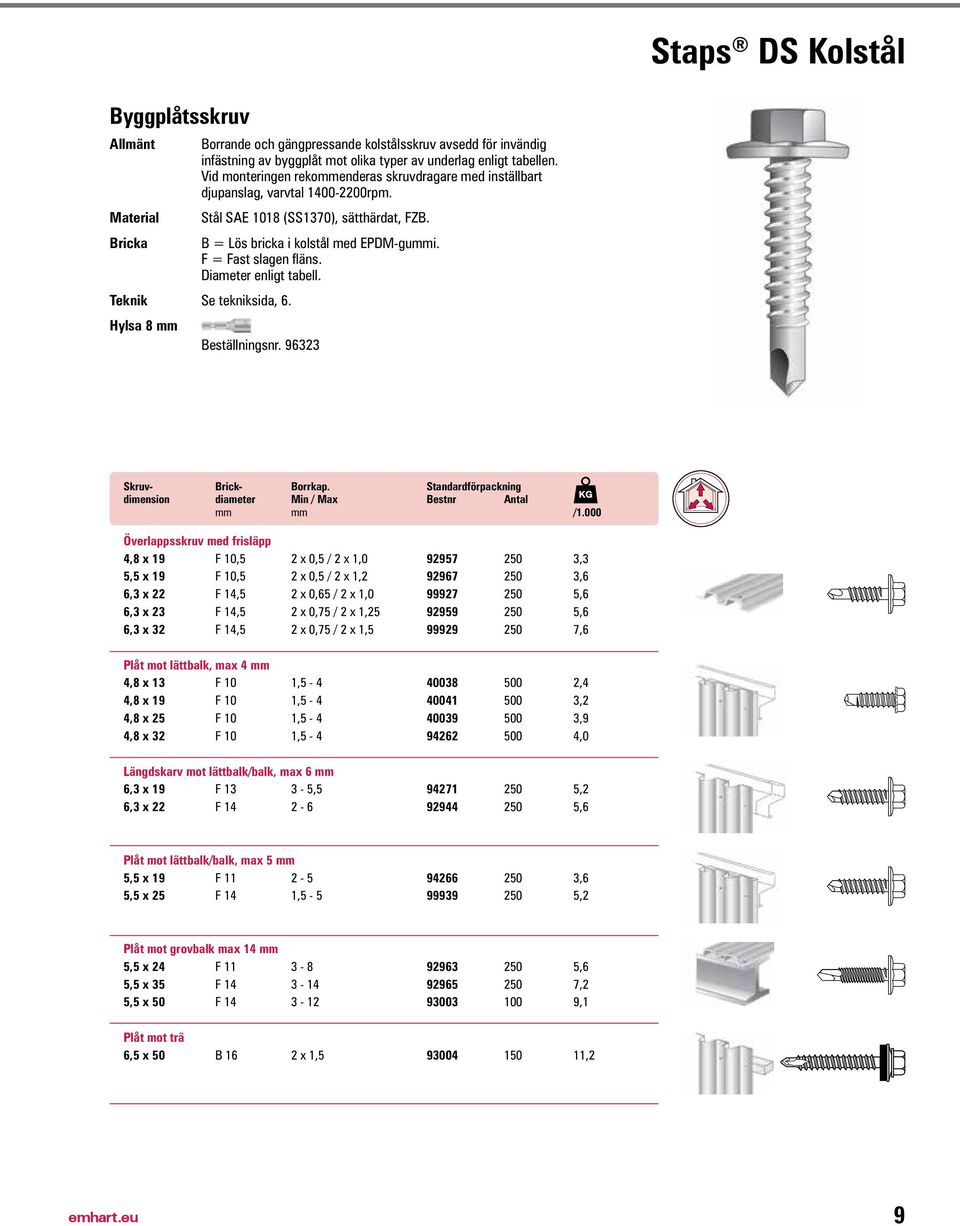

9 Staps DS Kolstål Byggplåtsskruv Material Bricka Borrande och gängpressande kolstålsskruv avsedd för invändig infästning av byggplåt mot olika typer av underlag enligt tabellen. Vid monteringen rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Stål SAE 1018 (SS1370), sätthärdat, FZB. B = Lös bricka i kolstål med EPDM-gummi. F = Fast slagen fläns. Diameter enligt tabell. Teknik Se tekniksida, 6. Hylsa 8 mm Beställningsnr Skruv- Brick- Borrkap. Standardförpackning dimension diameter Min / Max Bestnr Antal mm mm /1.000 Överlappsskruv med frisläpp 4,8 x 19 F 10,5 2 x 0,5 / 2 x 1, ,3 5,5 x 19 F 10,5 2 x 0,5 / 2 x 1, ,6 6,3 x 22 F 14,5 2 x 0,65 / 2 x 1, ,6 6,3 x 23 F 14,5 2 x 0,75 / 2 x 1, ,6 6,3 x 32 F 14,5 2 x 0,75 / 2 x 1, ,6 Plåt mot lättbalk, max 4 mm 4,8 x 13 F 10 1, ,4 4,8 x 19 F 10 1, ,2 4,8 x 25 F 10 1, ,9 4,8 x 32 F 10 1, ,0 Längdskarv mot lättbalk/balk, max 6 mm 6,3 x 19 F , ,2 6,3 x 22 F ,6 Plåt mot lättbalk/balk, max 5 mm 5,5 x 19 F ,6 5,5 x 25 F 14 1, ,2 Plåt mot grovbalk max 14 mm 5,5 x 24 F ,6 5,5 x 35 F ,2 5,5 x 50 F ,1 Plåt mot trä 6,5 x 50 B 16 2 x 1, ,2 emhart.eu 9

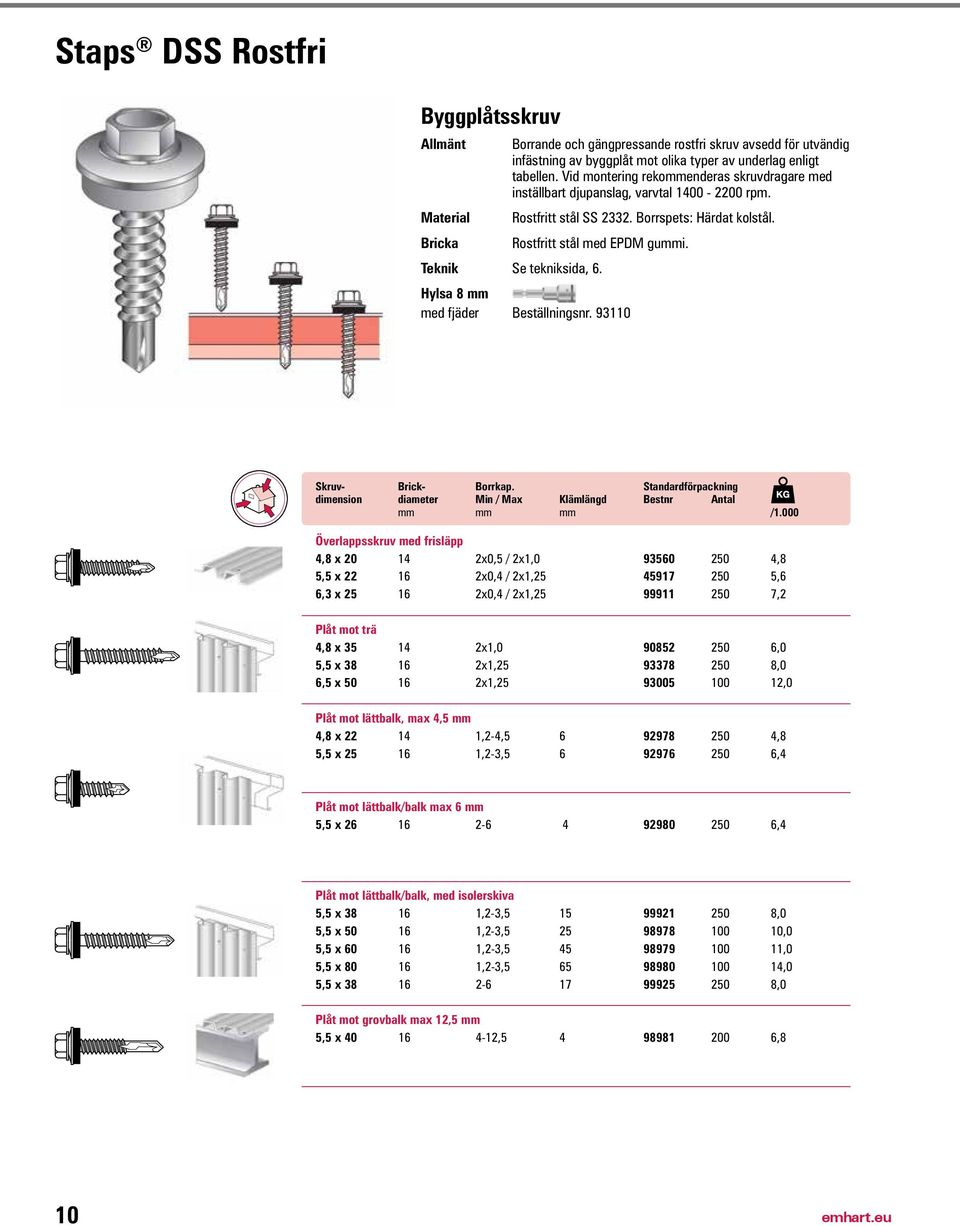

10 Staps DSS Rostfri Byggplåtsskruv Material Bricka Borrande och gängpressande rostfri skruv avsedd för utvändig infästning av byggplåt mot olika typer av underlag enligt tabellen. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Rostfritt stål SS Borrspets: Härdat kolstål. Rostfritt stål med EPDM gummi. Teknik Se tekniksida, 6. Hylsa 8 mm med fjäder Beställningsnr Skruv- Brick- Borrkap. Standardförpackning dimension diameter Min / Max Klämlängd Bestnr Antal mm mm mm /1.000 Överlappsskruv med frisläpp 4,8 x x0,5 / 2x1, ,8 5,5 x x0,4 / 2x1, ,6 6,3 x x0,4 / 2x1, ,2 Plåt mot trä 4,8 x x1, ,0 5,5 x x1, ,0 6,5 x x1, ,0 Plåt mot lättbalk, max 4,5 mm 4,8 x ,2-4, ,8 5,5 x ,2-3, ,4 Plåt mot lättbalk/balk max 6 mm 5,5 x ,4 Plåt mot lättbalk/balk, med isolerskiva 5,5 x ,2-3, ,0 5,5 x ,2-3, ,0 5,5 x ,2-3, ,0 5,5 x ,2-3, ,0 5,5 x ,0 Plåt mot grovbalk max 12,5 mm 5,5 x , ,8 10 emhart.eu

11 Staps Kombi Rostfri Byggplåtsskruv Material Bricka Borrande och gängpressande rostfri skruv avsedd för utvändig infästning av byggplåt mot olika typer av underlag enligt tabellen. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Rostfritt stål SS Borrspets: Härdat kolstål. Rostfritt stål med EPDM gummi. Teknik Se tekniksida, 6. Hylsa 8 mm Beställningsnr Skruv- Brick- Max Standardförpackning dimension diameter borrkap. RAL nr Färg Bestnr Antal mm mm /1.000 Överlappsskruv med frisläpp 4,8 x x0,5 / 2x1, ,8 4,8 x x0,5 / 2x1, Svart ,8 4,8 x x0,5 / 2x1, Vit ,8 4,8 x x0,5 / 2x1, Tegelröd ,8 Plåt mot trä 4,8 x x1, ,4 4,8 x x1, Svart ,4 4,8 x x1, Vit ,4 4,8 x x1, Tegelröd ,4 emhart.eu 11

12 Staps Miracle DSS Rostfri Byggplåtsskruv Material Borrande och gängpressande rostfri skruv avsedd för utvändig infästning av byggplåt mot olika typer av underlag enligt tabellen. Vid monteringen rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Rostfritt stål SS2332. Borrspets: Härdat kolstål. Bricka EPDM-gummi. Teknik Se tekniksida, 6. Bits M25 Beställningsnr medföljer i varje paket. Skruv- Fläns- Borrkap. Standardförpackning dimension diameter Min / Max Klämlängd RAL nr Färg Bestnr Antal mm mm mm /1.000 Överlappsskruv med frisläpp 4,8 x ,4 / 2x1, ,6 4,8 x ,4 / 2x1, Svart ,6 4,8 x ,4 / 2x1, Vit ,6 4,8 x ,4 / 2x1, Tegelröd ,6 6,3 x ,4 / 2x1, ,6 Plåt mot trä 4,8 x x1, ,8 4,8 x x1, Svart ,8 4,8 x x1, Vit ,8 4,8 x x1, Tegelröd ,8 Plåt mot lättbalk, max 3.5 mm 5,5 x ,2-3, ,6 5,5 x ,2-3, Svart ,6 5,5 x ,2-3, Vit ,6 5,5 x ,2-3, Tegelröd ,6 Plåt mot lättbalk/balk max 6 mm 5,5 x ,2 Plåt mot lättbalk/balk med isolerskiva 5,5 x ,2-3, ,8 Plåt mot grovbalk max 12,5 mm 5,5 x , ,8 12 emhart.eu

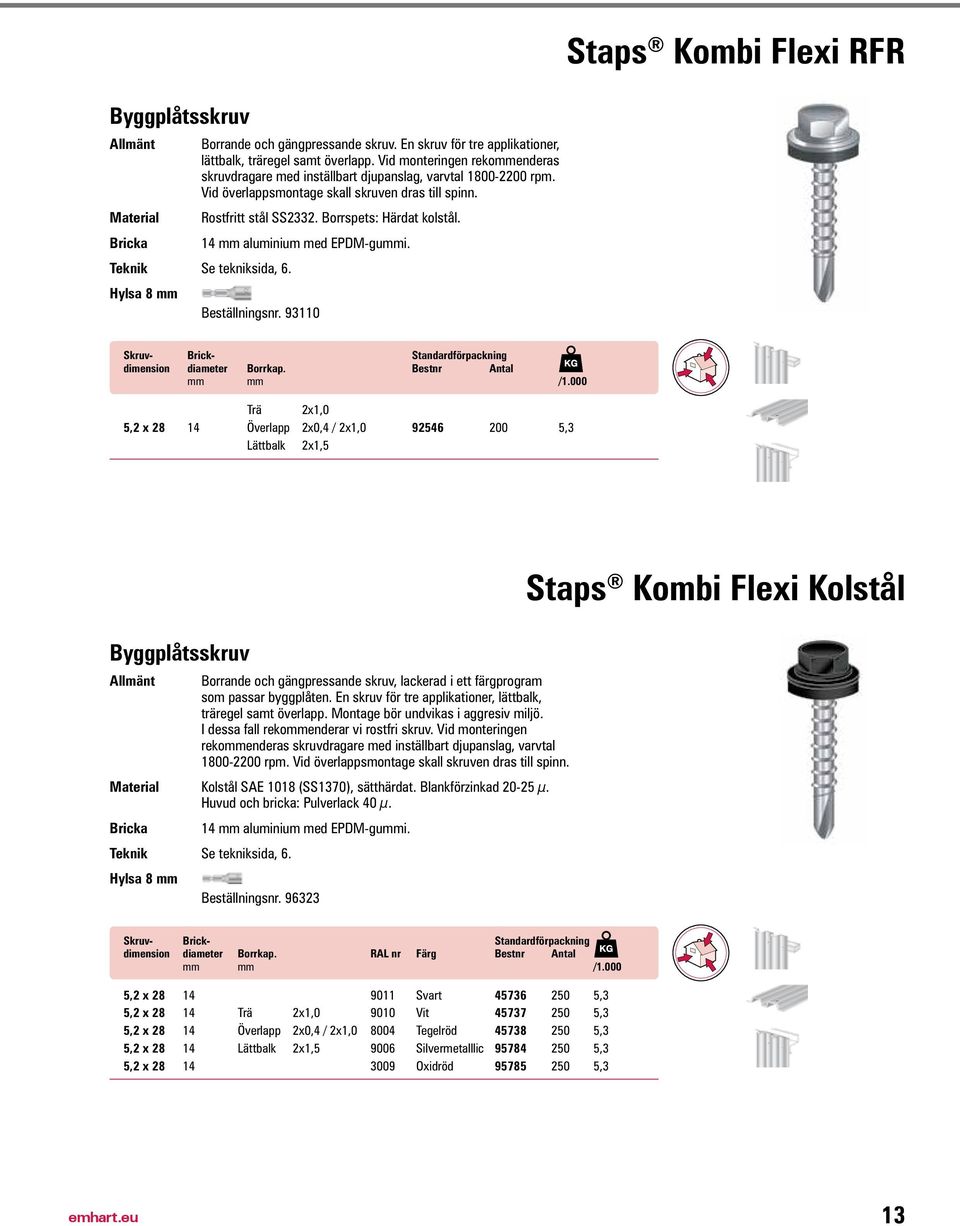

13 Staps Kombi Flexi RFR Byggplåtsskruv Material Bricka Borrande och gängpressande skruv. En skruv för tre applikationer, lättbalk, träregel samt överlapp. Vid monteringen rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Vid överlappsmontage skall skruven dras till spinn. Teknik Se tekniksida, 6. Hylsa 8 mm Rostfritt stål SS2332. Borrspets: Härdat kolstål. 14 mm aluminium med EPDM-gummi. Beställningsnr Skruv- Brick- Standardförpackning dimension diameter Borrkap. Bestnr Antal mm mm /1.000 Trä 2x1,0 5,2 x Överlapp 2x0,4 / 2x1, ,3 Lättbalk 2x1,5 Byggplåtsskruv Borrande och gängpressande skruv, lackerad i ett färgprogram som passar byggplåten. En skruv för tre applikationer, lättbalk, träregel samt överlapp. Montage bör undvikas i aggresiv miljö. I dessa fall rekommenderar vi rostfri skruv. Vid monteringen rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Vid överlappsmontage skall skruven dras till spinn. Material Kolstål SAE 1018 (SS1370), sätthärdat. Blankförzinkad μ. Huvud och bricka: Pulverlack 40 μ. Bricka Teknik Se tekniksida, 6. Hylsa 8 mm 14 mm aluminium med EPDM-gummi. Beställningsnr Staps Kombi Flexi Kolstål Skruv- Brick- Standardförpackning dimension diameter Borrkap. RAL nr Färg Bestnr Antal mm mm / ,2 x Svart ,3 5,2 x Trä 2x1, Vit ,3 5,2 x Överlapp 2x0,4 / 2x1, Tegelröd ,3 5,2 x Lättbalk 2x1, Silvermetalllic ,3 5,2 x Oxidröd ,3 emhart.eu 13

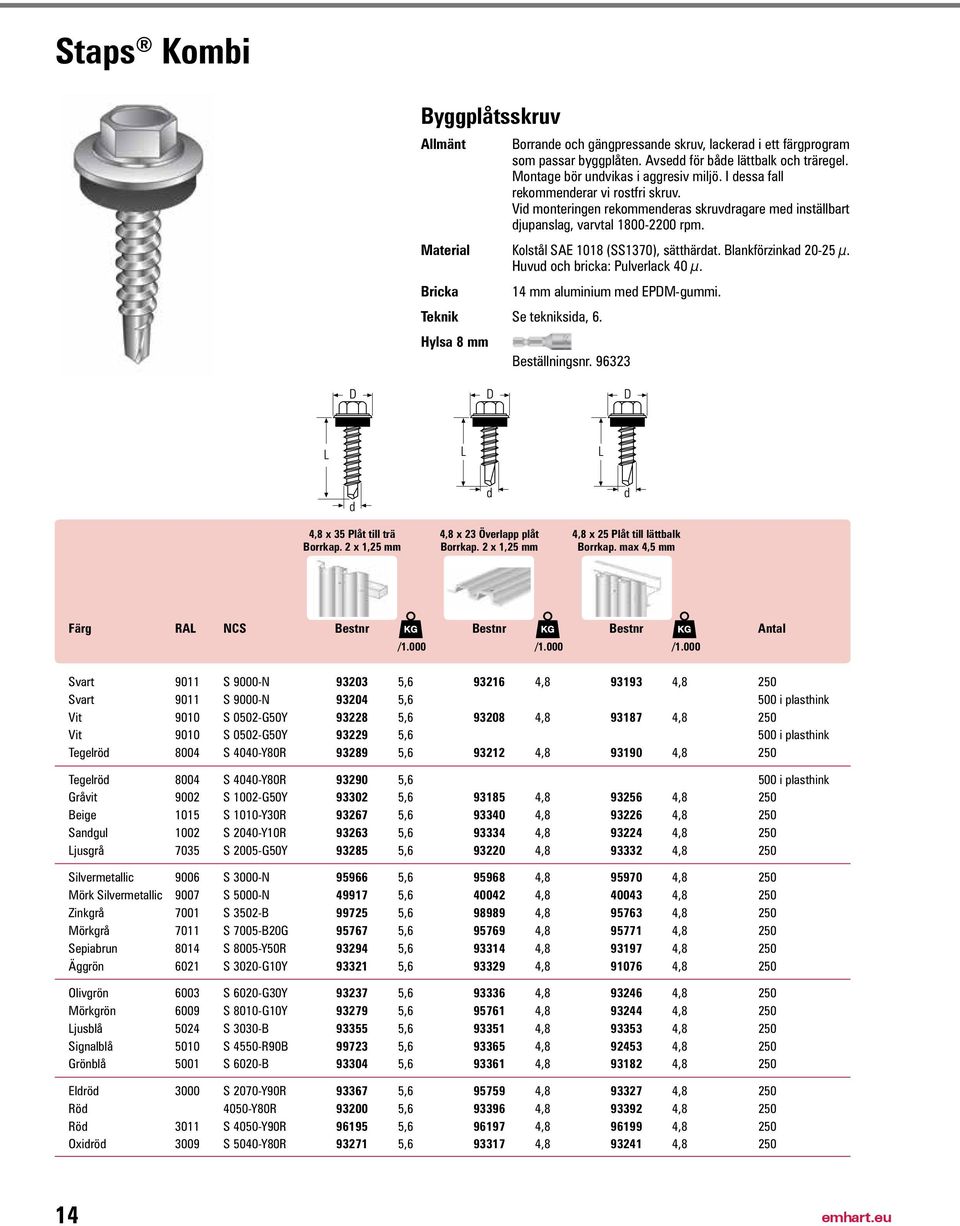

14 Staps Kombi Byggplåtsskruv Borrande och gängpressande skruv, lackerad i ett färgprogram som passar byggplåten. Avsedd för både lättbalk och träregel. Montage bör undvikas i aggresiv miljö. I dessa fall rekommenderar vi rostfri skruv. Vid monteringen rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Material Kolstål SAE 1018 (SS1370), sätthärdat. Blankförzinkad μ. Huvud och bricka: Pulverlack 40 μ. Bricka Teknik Se tekniksida, 6. Hylsa 8 mm 14 mm aluminium med EPDM-gummi. Beställningsnr ,8 x 35 Plåt till trä 4,8 x 23 Överlapp plåt 4,8 x 25 Plåt till lättbalk Borrkap. 2 x 1,25 mm Borrkap. 2 x 1,25 mm Borrkap. max 4,5 mm Färg RAL NCS Bestnr Bestnr Bestnr Antal /1.000 /1.000 /1.000 Svart 9011 S 9000-N , , ,8 250 Svart 9011 S 9000-N ,6 500 i plasthink Vit 9010 S 0502-G50Y , , ,8 250 Vit 9010 S 0502-G50Y ,6 500 i plasthink Tegelröd 8004 S 4040-Y80R , , ,8 250 Tegelröd 8004 S 4040-Y80R ,6 500 i plasthink Gråvit 9002 S 1002-G50Y , , ,8 250 Beige 1015 S 1010-Y30R , , ,8 250 Sandgul 1002 S 2040-Y10R , , ,8 250 Ljusgrå 7035 S 2005-G50Y , , ,8 250 Silvermetallic 9006 S 3000-N , , ,8 250 Mörk Silvermetallic 9007 S 5000-N , , ,8 250 Zinkgrå 7001 S 3502-B , , ,8 250 Mörkgrå 7011 S 7005-B20G , , ,8 250 Sepiabrun 8014 S 8005-Y50R , , ,8 250 Äggrön 6021 S 3020-G10Y , , ,8 250 Olivgrön 6003 S 6020-G30Y , , ,8 250 Mörkgrön 6009 S 8010-G10Y , , ,8 250 Ljusblå 5024 S 3030-B , , ,8 250 Signalblå 5010 S 4550-R90B , , ,8 250 Grönblå 5001 S 6020-B , , ,8 250 Eldröd 3000 S 2070-Y90R , , ,8 250 Röd 4050-Y80R , , ,8 250 Röd 3011 S 4050-Y90R , , ,8 250 Oxidröd 3009 S 5040-Y80R , , , emhart.eu

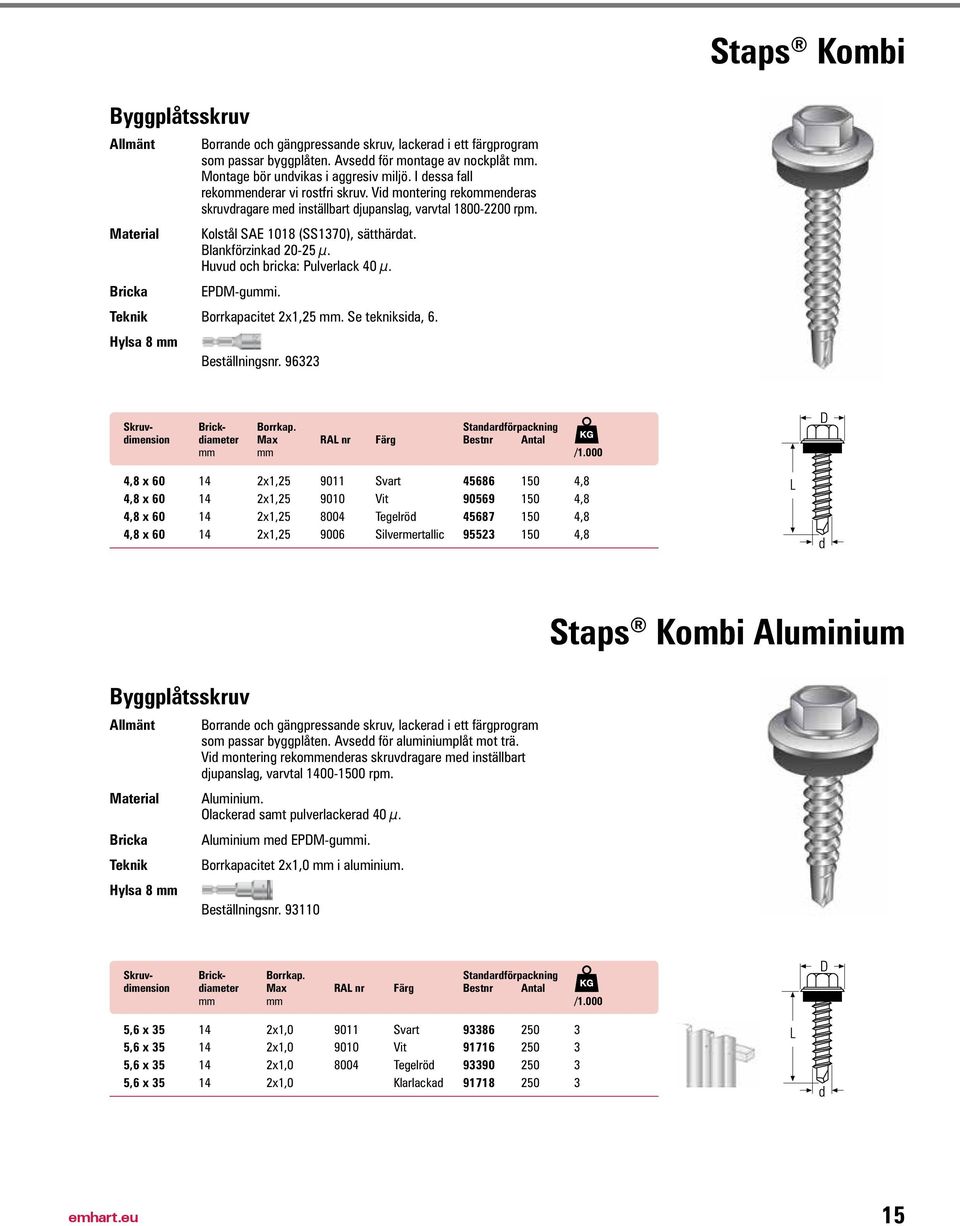

15 Staps Kombi Byggplåtsskruv Material Borrande och gängpressande skruv, lackerad i ett färgprogram som passar byggplåten. Avsedd för montage av nockplåt mm. Montage bör undvikas i aggresiv miljö. I dessa fall rekommenderar vi rostfri skruv. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Kolstål SAE 1018 (SS1370), sätthärdat. Blankförzinkad μ. Huvud och bricka: Pulverlack 40 μ. Bricka EPDM-gummi. Teknik Borrkapacitet 2x1,25 mm. Se tekniksida, 6. Hylsa 8 mm Beställningsnr Skruv- Brick- Borrkap. Standardförpackning dimension diameter Max RAL nr Färg Bestnr Antal mm mm / ,8 x x1, Svart ,8 4,8 x x1, Vit ,8 4,8 x x1, Tegelröd ,8 4,8 x x1, Silvermertallic ,8 Byggplåtsskruv Material Bricka Teknik Hylsa 8 mm Borrande och gängpressande skruv, lackerad i ett färgprogram som passar byggplåten. Avsedd för aluminiumplåt mot trä. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Aluminium. Olackerad samt pulverlackerad 40 μ. Aluminium med EPDM-gummi. Borrkapacitet 2x1,0 mm i aluminium. Beställningsnr Staps Kombi Aluminium Skruv- Brick- Borrkap. Standardförpackning dimension diameter Max RAL nr Färg Bestnr Antal mm mm / ,6 x x1, Svart ,6 x x1, Vit ,6 x x1, Tegelröd ,6 x x1,0 Klarlackad emhart.eu 15

16 Staps Kombi Miracle Byggplåtsskruv Material Bricka Bits fyrkant 3 Borrande och gängpressande skruv, lackerad i ett färgprogram som passar byggplåten. Avsedd för både trä, överlapp och tunnare lättbalk. Montage bör undvikas i aggresiv miljö. I dessa fall rekommenderar vi rostfri skruv. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Kolstål SAE 1018 (SS1370), sätthärdat. Blankförzinkad μ. Huvud och bricka: Pulverlack 40 μ. EPDM-gummi. Beställningsnr ,8 x 35 Plåt till trä 4,8 x 23 Överlapp plåt Borrkap. 2 x 1,25 mm Borrkap. 2 x 1,25 mm Färg RAL NCS Bestnr Bestnr Antal /1.000 /1.000 Svart 9011 S 9000-N , ,1 250 Vit 9010 S 0502-G50Y , ,1 250 Tegelröd 8004 S 4040-Y80R , ,1 250 Ljusgrå 7035 S 2005-G50Y , ,1 250 Silvermetallic 9006 S 3000-N , ,1 250 Mörkgrå 7011 S 7005-B20G , ,1 250 Sepiabrun 8014 S 8005-Y50R , ,1 250 Oxidröd 3009 S 5040-Y80R , ,1 250 Beslagsskruv - PKB Material Bricka Bits fyrkant 2 Borrande och gängpressande skruv, lackerad i ett färgprogram som passar byggplåten. Avsedd för både trä och överlapp. Montage bör undvikas i aggresiv miljö. I dessa fall rekommenderar vi rostfri skruv. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Kolstål SAE 1018 (SS1370), sätthärdat. Blankförzinkad μ. Huvud och bricka: Pulverlack 40 μ. EPDM-gummi. Beställningsnr Skruv- Huvud- Bits Borrkap. Standardförpackning dimension diameter fyrkant Max RAL nr Färg Bestnr Antal mm mm / ,8 x x0, Svart ,0 4,8 x x0, Vit ,0 4,8 x x0, Tegelröd ,0 4,8 x x0, Silvermetallic ,0 4,8 x x0, Oxidröd ,0 16 emhart.eu

17 Byggplåtsskruv Material Bricka Borrande och gängpressande skruv avsedd för invändig infästning av byggplåt mot olika typer av underlag enligt tabellen. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Kolstål SAE 1018 (SS1370), sätthärdat. Kolstål med EPDM gummi. Teknik Se tekniksida, 6. Hylsa 8 mm Beställningsnr Staps DS Kolstål Elementskruv Element mot lättbalk/balk 2,0-5,0 mm Skruv- Brick- Borrkap. Sandwich- Standardförpackning dimension diameter Min / Max element min-max Bestnr Antal mm mm mm / ,5 x ,8 5,5 x ,0 5,5 x ,7 5,5 x ,1 5,5 x ,4 5,5 x ,7 Element mot balk 4,0-12,5 mm Skruv- Brick- Borrkap. Sandwich- Standardförpackning dimension diameter Min / Max element min-max Bestnr Antal mm mm mm / ,5 x ,0-12, ,9 5,5 x ,0-12, ,6 5,5 x ,0-12, ,8 5,5 x ,0-12, ,5 5,5 x ,0-12, ,4 5,5 x ,0-12, ,5 5,5 x ,0-12, ,2 emhart.eu 17

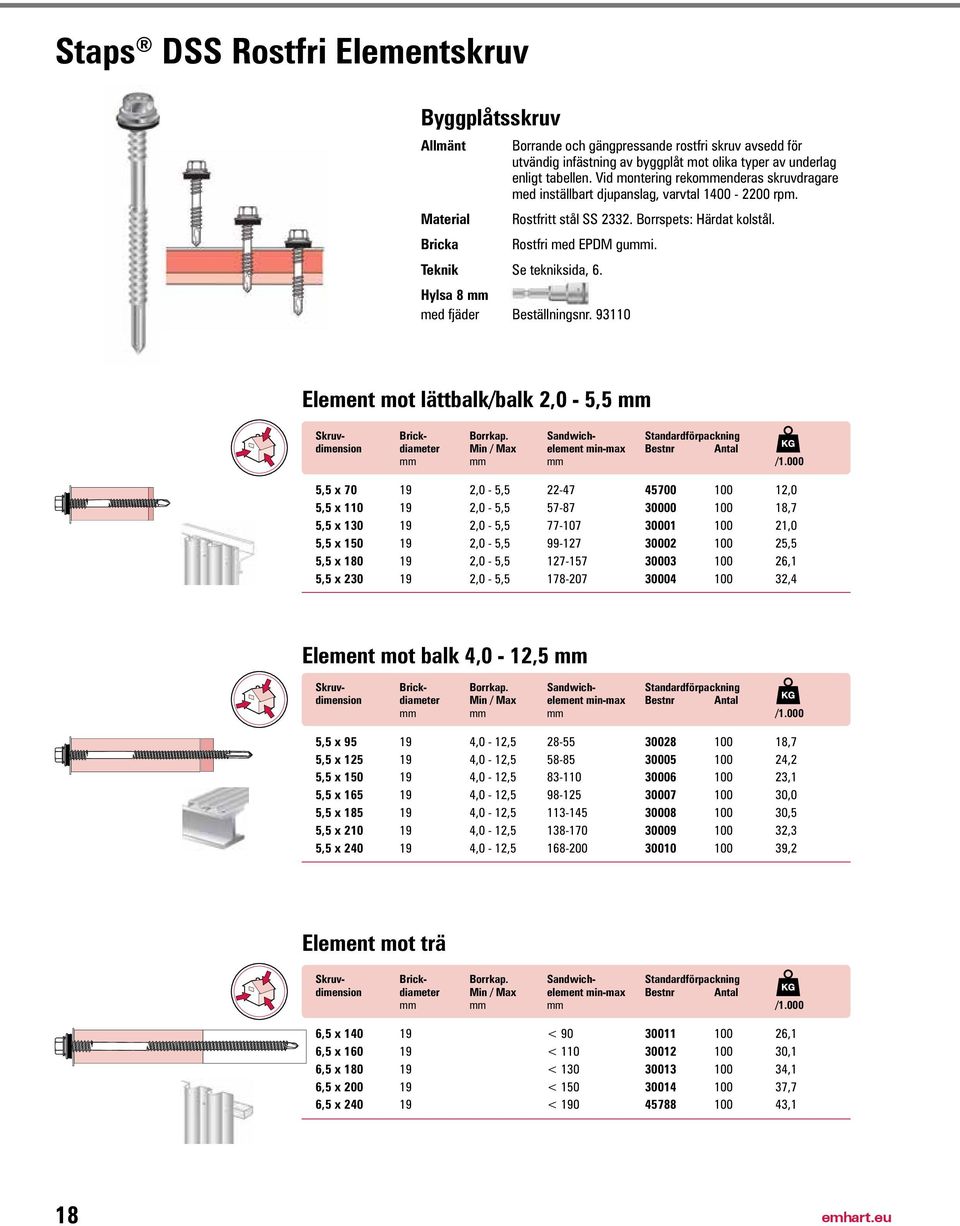

18 Staps DSS Rostfri Elementskruv Byggplåtsskruv Material Bricka Borrande och gängpressande rostfri skruv avsedd för utvändig infästning av byggplåt mot olika typer av underlag enligt tabellen. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Rostfritt stål SS Borrspets: Härdat kolstål. Rostfri med EPDM gummi. Teknik Se tekniksida, 6. Hylsa 8 mm med fjäder Beställningsnr Element mot lättbalk/balk 2,0-5,5 mm Skruv- Brick- Borrkap. Sandwich- Standardförpackning dimension diameter Min / Max element min-max Bestnr Antal mm mm mm / ,5 x ,0-5, ,0 5,5 x ,0-5, ,7 5,5 x ,0-5, ,0 5,5 x ,0-5, ,5 5,5 x ,0-5, ,1 5,5 x ,0-5, ,4 Element mot balk 4,0-12,5 mm Skruv- Brick- Borrkap. Sandwich- Standardförpackning dimension diameter Min / Max element min-max Bestnr Antal mm mm mm / ,5 x ,0-12, ,7 5,5 x ,0-12, ,2 5,5 x ,0-12, ,1 5,5 x ,0-12, ,0 5,5 x ,0-12, ,5 5,5 x ,0-12, ,3 5,5 x ,0-12, ,2 Element mot trä Skruv- Brick- Borrkap. Sandwich- Standardförpackning dimension diameter Min / Max element min-max Bestnr Antal mm mm mm / ,5 x < ,1 6,5 x < ,1 6,5 x < ,1 6,5 x < ,7 6,5 x < ,1 18 emhart.eu

19 Dril Kwick Borrande och gängpressande skruv Material Borrande och gängpressande skruv avsedd för stål, aluminium med flera material. Kullrigt / försänkt huvud med Phillips krysspår eller sexkantshuvud med fläns. Rillor under huvudet. Vid montering rekommenderas skruvdragare med varvtal på rpm. Sätthärdat stål, blankförzinkad. Rostfritt stål SS Borrande och gängpressande skruv Dril Kwick med kullrigt huvud, stål Diameter x Längd Huvud Bits Borr- Standardförpackning d L D Ph nr kapacitet Bestnr Antal / ,5 x 9,5 6,9 2 2, ,9 3,5 x 13 6,9 2 2, ,0 3,5 x 16 6,9 2 2, ** ,1 3,5 x 19 6,9 2 2, ** ,2 3,5 x 25 6,9 2 2, ** ,6 4,2 x 13 8,2 2 2, ,4 4,2 x 16 8,2 2 2, ,7 4,2 x 19 8,2 2 2, ** ,9 4,2 x 25 8,2 2 2, ,2 4,2 x 38 8,2 2 2, ** ,2 4,8 x 13 9,5 2 3, ,1 4,8 x 16 9,5 2 3, ,3 4,8 x 19 9,5 2 3, ,6 4,8 x 25 9,5 2 3, ** ,3 4,8 x 32 9,5 2 3, ** ,2 4,8 x 38 9,5 2 3, ** 500 4,8 4,8 x 45 9,5 2 3, ** 250 5,2 4,8 x 50 9,5 2 3, ** 500 5,4 4,8 x 70 9,5 2 3, ,6 ** Dessa skruvar levereras utan rillor och med Phillips krysspår. Borrande och gängpressande skruv Dril Kwick med försänkt huvud, stål Diameter x Längd Huvud Bits Borr- Standardförpackning d L D Ph nr kapacitet Bestnr Antal / ,5 x 13 6,9 2 2, ,8 3,5 x 19 6,9 2 2, ,1 3,5 x 25 6,9 2 2, ,3 Borrande och gängpressande skruv Dril Kwick med kullrigt huvud, rostfritt stål. Avsedd för applikationer i aluminium. Diameter x Längd Huvud Bits Borr- Standardförpackning d L D Fyrkant nr kapacitet Bestnr Antal / ,2 x 13 7,9 2 2, ,4 emhart.eu 19

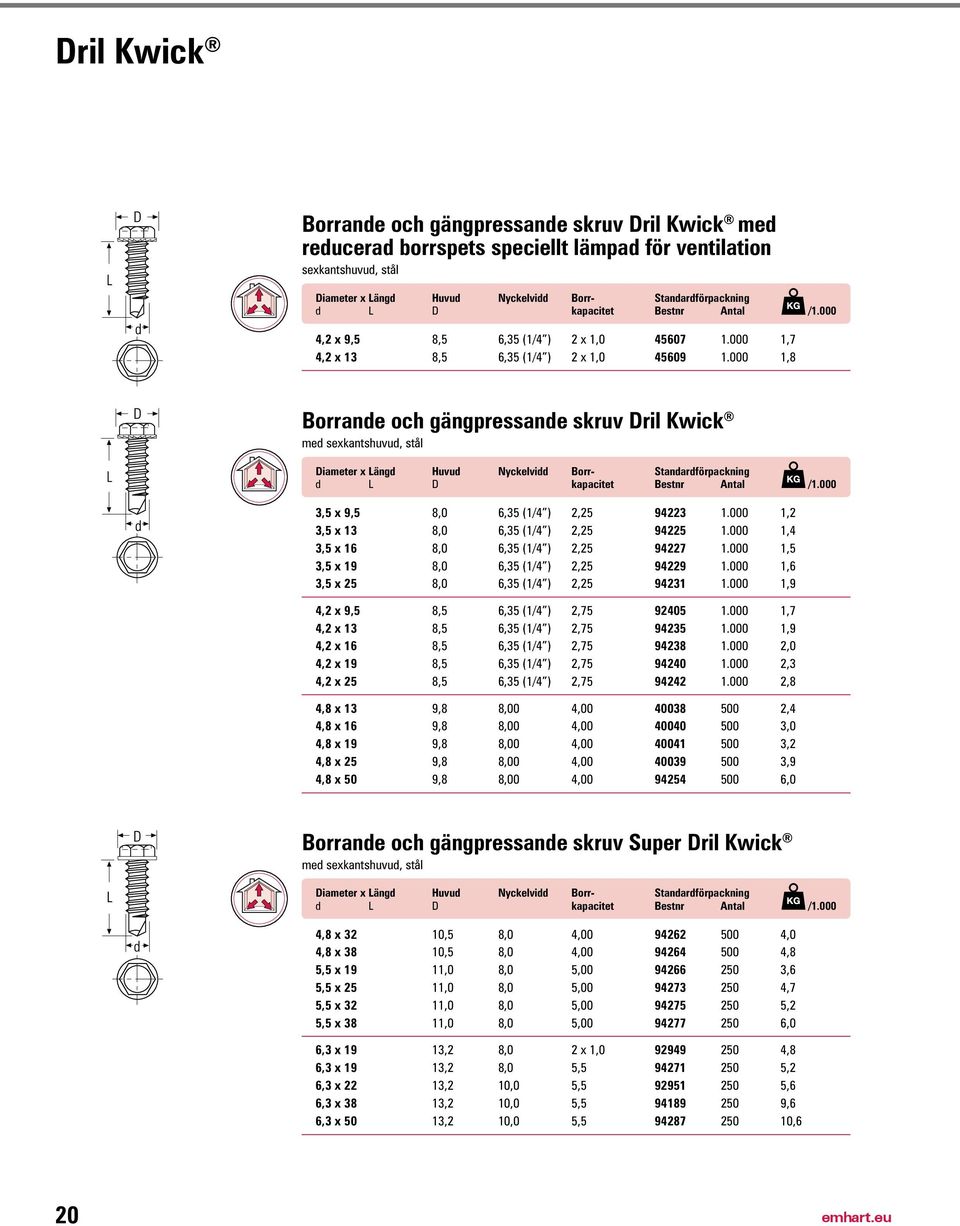

20 Dril Kwick Borrande och gängpressande skruv Dril Kwick med reducerad borrspets speciellt lämpad för ventilation sexkantshuvud, stål Diameter x Längd Huvud Nyckelvidd Borr- Standardförpackning d L D kapacitet Bestnr Antal / ,2 x 9,5 8,5 6,35 (1/4 ) 2 x 1, ,7 4,2 x 13 8,5 6,35 (1/4 ) 2 x 1, ,8 Borrande och gängpressande skruv Dril Kwick med sexkantshuvud, stål Diameter x Längd Huvud Nyckelvidd Borr- Standardförpackning d L D kapacitet Bestnr Antal / ,5 x 9,5 8,0 6,35 (1/4 ) 2, ,2 3,5 x 13 8,0 6,35 (1/4 ) 2, ,4 3,5 x 16 8,0 6,35 (1/4 ) 2, ,5 3,5 x 19 8,0 6,35 (1/4 ) 2, ,6 3,5 x 25 8,0 6,35 (1/4 ) 2, ,9 4,2 x 9,5 8,5 6,35 (1/4 ) 2, ,7 4,2 x 13 8,5 6,35 (1/4 ) 2, ,9 4,2 x 16 8,5 6,35 (1/4 ) 2, ,0 4,2 x 19 8,5 6,35 (1/4 ) 2, ,3 4,2 x 25 8,5 6,35 (1/4 ) 2, ,8 4,8 x 13 9,8 8,00 4, ,4 4,8 x 16 9,8 8,00 4, ,0 4,8 x 19 9,8 8,00 4, ,2 4,8 x 25 9,8 8,00 4, ,9 4,8 x 50 9,8 8,00 4, ,0 Borrande och gängpressande skruv Super Dril Kwick med sexkantshuvud, stål Diameter x Längd Huvud Nyckelvidd Borr- Standardförpackning d L D kapacitet Bestnr Antal / ,8 x 32 10,5 8,0 4, ,0 4,8 x 38 10,5 8,0 4, ,8 5,5 x 19 11,0 8,0 5, ,6 5,5 x 25 11,0 8,0 5, ,7 5,5 x 32 11,0 8,0 5, ,2 5,5 x 38 11,0 8,0 5, ,0 6,3 x 19 13,2 8,0 2 x 1, ,8 6,3 x 19 13,2 8,0 5, ,2 6,3 x 22 13,2 10,0 5, ,6 6,3 x 38 13,2 10,0 5, ,6 6,3 x 50 13,2 10,0 5, ,6 20 emhart.eu

21 Wingspeed Plåtskruv Material Hylsa 1/4 Borrande och gängpressande skruv avsedd för tunnplåt max 2x0,7 mm. Idealisk vid tillverkning i galvaniserad plåt inom ventilations och byggindustrin. Passar även för annan infästning på bygget. Vid idragning borrar skruven ett hål som automatiskt kragas för bästa hållfasthet, se bild. Sammanfogningen sker snabbt i ett moment utan förborrning. Vid montering rekommenderas skruvdragare eller borrmaskin med steglös varvtalsreglering. Kolstål SAE 1018 (SS1370), sätthärdat. Blankförzinkad. Beställningsnr Plåtskruv Wingspeed Diameter x Längd Nyckelvidd Max Standardförpackning d L N plåttjocklek Bestnr Antal / ,2 x 9,5 6,35 (1/4 ) 2x0, ,4 4,2 x 13 6,35 (1/4 ) 2x0, ,5 4,2 x 19 6,35 (1/4 ) 2x0, ,0 4,2 x 25 6,35 (1/4 ) 2x0, ,6 4,2 x 32 6,35 (1/4 ) 2x0, ,1 4,2 x 38 6,35 (1/4 ) 2x0, ,7 4,2 x 50 6,35 (1/4 ) 2x0, ,6 4,2 x 75 6,35 (1/4 ) 2x0, ,8 Lättbyggnadsskruv Material Bits PH 2R Borrande och gängpressande skruv avsedd för stål, aluminium och flera andra material. Extremt låg skalle med Phillips krysspår. Mycket användbar skruv inom lättbyggnadstekniken. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Sätthärdat stål, blankförzinkad. Beställningsnr Lättbyggnadsskruv - PKFH Diameter x Längd Huvud Borrkapacitet Standardförpackning d L D Bestnr Antal / ,8 x 16 8,0 2x0,56-2x ,6 emhart.eu 21

22 Montageskruv - PKM Montageskruv Material Bits PH 2R Borrande och gängpressande skruv avsedd för montering i stålregel. Typ M kan även användas i träregel. Passar för infästning av skivor, kassetter mm. Vid montering rekommenderas skruvdragare eller borrmaskin med steglös varvtalsreglering. Sätthärdat stål, blankförzinkad min 5 µ. Rostfritt stål A2. Lackerad Beställningsnr Montageskruv Panel-Kwick M för stålregel max 0,9 mm och träregel Diameter x Längd Huvud Bits RAL Färg Standardförpackning d L D Ph nr Bestnr Antal / ,2 x 14 10, ,6 4,2 x 25 10, ,5 4,2 x 32 10, ,5 4,2 x 45 10, ,8 4,2 x 65 10, ,2 4,2 x 75 10, ,0 4,2 x 85 10, ,6 Montageskruv Panel-Kwick M Lackerad 4,2 x 14 10, Svart ,6 4,2 x 14 10, Vit ,6 4,2 x 14 10, Tegelröd ,6 4,2 x 14 10, Silvermetallic ,6 4,2 x 14 10, Zinkgrå ,6 4,2 x 14 10, Mörkgrå ,6 4,2 x 14 10, Sepiabrun ,6 4,2 x 14 10, Oxidröd ,6 4,2 x 25 10, Svart ,5 4,2 x 25 10, Vit ,5 4,2 x 25 10, Tegelröd ,5 4,2 x 25 10, Silvermetallic ,5 4,2 x 25 10, Mörksilvermetallic ,5 4,2 x 25 10, Zinkgrå ,5 4,2 x 25 10, Fönstergrå ,5 4,2 x 25 10, Ljusgrå ,5 4,2 x 25 10, Mörkgrå ,5 4,2 x 25 10, Sepiabrun ,5 4,2 x 25 10, Oxidröd ,5 Montageskruv Panel-Kwick M Rostfri A2 för träregel 4,2 x 14 10, ,7 4,2 x 25 10, ,4 4,2 x 45 10, ,8 4,2 x 65 10, ,4 Montageskruv Panel-Kwick M-II för stålregel, max 2,5 mm Diameter x Längd Huvud Bits RAL Färg Standardförpackning d L D Ph nr Bestnr Antal / ,2 x 14 10, ,6 4,2 x 25 10, ,5 4,2 x 32 10, ,9 4,2 x 45 10, ,8 4,2 x 65 10, ,1 22 emhart.eu

23 Montageskruv - PKM Montageskruv Panel-Kwick M-II Lackerad Diameter x Längd Huvud Bits RAL Färg Standardförpackning d L D Ph nr Bestnr Antal / ,2 x 14 10, Vit ,6 4,2 x 14 10, Svart ,6 4,2 x 14 10, Tegelröd ,6 4,2 x 14 10, Mörkgrå ,6 4,2 x 25 10, Vit ,5 4,2 x 25 10, Svart ,3 4,2 x 25 10, Oxidröd ,5 Montageskruv Panel-Kwick P för stålregel max 0,9 mm Diameter x Längd Huvud Bits RAL Färg Standardförpackning d L D Ph nr Bestnr Antal / ,2 x ,2 4,2 x Vit ,2 Lågt inskruvningsmoment för säkert montage. Frässpets minimerar risken för sprickbildning i trämaterialet. Lång fyrkantsbits nr 1 medföljer varje paket. Material Rostfritt stål A2. Lackerad. Bits fyrkant 1 Beställningsnr Fönsterblecksskruv - PKF Diameter x Längd Huvud Bits Färg RAL nr Standardförpackning d L D fyrkant nr Bestnr Antal / ,5 x 20 8, ,4 3,5 x 20 8,0 1 Svart ,4 3,5 x 20 8,0 1 Vit ,4 Fönsterblecksskruv med Borrspets Material Bits fyrkant 1 Borrande och gängpressande skruv för montage av fönsterbleck och beslag. Lång fyrkantsbits nr 1 medföljer varje paket. Rostfritt stål SS2332. Borrspets: Härdat kolstål. Beställningsnr Diameter x Längd Huvud Bits Standardförpackning d L D fyrkant nr Bestnr Antal / ,5 x 20 8, ,4 emhart.eu 23

24 Rännkroksskruv - PKR Teknik Skruven monteras direkt i de förstansade rännkrokshålen. Monteras med lågt moment för säkert montage. Frässpets minimerar risken för sprickbildning i trämaterialet. Fyrkansbits nr 2 medföljer varje paket. Enligt HUS AMA:s krav Material Rostfritt stål A2. Bits fyrkant 2 Beställningsnr Diameter x Längd Huvud Bits Standardförpackning d L D fyrkant nr Bestnr Antal / ,8 x ,2 4,8 x ,0 Rännkroksskruv Kolstål med Geomet ytbehandling Material Bits fyrkant 2 Skruven monteras direkt i de förstansade rännkrokshålen. Lågt inskruvningsmoment för säkert montage. Frässpets minimerar risken för sprickbildning i trämaterialet. Fyrkantsbits nr 2 medföljer varje paket. Sätthärdat stål. Ytbehandling: Geomet Beställningsnr Diameter x Längd Huvud Bits Standardförpackning d L D fyrkant nr Bestnr Antal / ,8 x ,2 4,8 x ,0 24 emhart.eu

25 Glidklammerskruv - PKG Glidklammerskruv Skruven monteras i ett förborrat/stansat hål. Spåret i skruven är fyrkant nr 2 för bästa drivning. Skruven är försedd med frässpår för bättre borregenskaper. Fyrkansbits nr 2 medföljer varje paket. Material Rostfritt stål A2. Bits fyrkant 2 Beställningsnr Rostfri Glidklammerskruv Diameter x Längd Huvud Bits Standardförpackning d L D fyrkant nr Bestnr Antal / ,5 x 30 10, ,1 Bits Spår Fäste Standardförpackning Bestnr Antal Bitsats 1/ Fyrkant nr: 1, 2 och 3 Magic Drive: M25 Phillips: 2 Pozidriv: 2 Torx: T40 Magnethållare: 1/4 Hylsa med fjäder: 8 mm emhart.eu 25

26 Spånskive & Trallskruv - PKS Spånskiveskruv Spånskiveskruv för infästning av spånskivor i trä- och max 0,5 mm stålregel. Skruven monteras utan förborrning, direkt genom spånskivan / träet och in i träregeln. Rillorna under huvudet fräser ur och försänker skruven så att ytan blir helt plan. Golvskruvarna har frigång för 22 mm skiva. Det garanterar riktig anliggning vid åtdragningen och ger ett knarrfritt golv. Vid monteringen rekommenderas steglös skruvdragare med varvtal 2500 r/m och justerbart djupanslag. Material Sätthärdat stål, blankförzinkad min 5 μ. Bits PH 2R Beställningsnr Spånskiveskruv Panel-Kwick S Diameter x Längd Huvud Bits Standardförpackning d L L 1 D Ph nr Bestnr Antal /1.000 Blankförzinkad 4,2 x ,6 4,2 x ,6 4,2 x ,0 4,2 x ,9 1 Passar för 22 mm golvskiva. Rostfri Trallskruv Trallskruv avsedd för infästning av trä mot trä. Skruven monteras utan förborrning, direkt genom virket och in i träregeln. Rillorna under huvudet fräser ur och försänker skruven så att ytan blir helt plan. Skruvarna har frigångsgänga för olika materialtjocklekar. Det garanterar riktig anliggning vid åtdragningen. Vid monteringen rekommenderas steglös skruvdragare med varvtal 2500 r/m och justerbart djupanslag. Kort (25mm) fyrkantsbits nr 2 medföljer varje paket. Material Rostfritt stål A2. Bits Fyrkantsbits nr 2 Beställningsnr Trallskruv Populär med frässpets för bättre borregenskaper Diameter x Längd Huvud Bits Standardförpackning d L L 1 D Fyrkant nr Bestnr Antal / ,2 x ,0 4,2 x ,5 4,8 x ,5 26 emhart.eu

27 Listskruv - PKL Listskruv Material Bits PH 2R Avsedd för infästning av golvsocklar och andra listverk i trä- och max 0,9 mm stålprofil. Skruven monteras utan förborrning. Det lilla självförsänkande huvudet kryper in i materialet och ger en i närmast osynlig infästning. Vid monteringen rekommenderas steglös skruvdragare med varvtal 2500 r/m och justerbart djupanslag. Sätthärdat stål. Blankförzinkad. Gulförzinkad. Vitlackerad. Beställningsnr Listskruv Panel-Kwick L Diameter x Längd Huvud Bits Standardförpackning d L diameter D Ph nr Bestnr Antal /1.000 Blankförzinkad 3,9 x 41 5, ,4 3,9 x 57 5, ,2 Gulförzinkad 3,9 x 41 5, ,4 3,9 x 57 5, ,2 Vitlackerat huvud 3,9 x 41 5, ,4 3,9 x 57 5, ,2 emhart.eu 27

28 Gipsskruv - PK I, II, III Skivinfästning Gipsskruv Borrande och gängpressande skruv avsedd för infästning av gipsskivor i trä- och stålreglar. Trumpethuvudets speciella form river inte upp gipsskivans pappskikt. Vid monteringen rekommenderas steglös skruvdragare med varvtal 2500 r/m och justerbart djupanslag. Material Sätthärdat stål, blankförzinkad min 5 μ. Teknik Bits PH 2R Gipsskruv Panel-Kwick I för stålregel max 0,9 mm och träregel Skruvåtgång är ca 20 st per kvm gipsskiva. Beställningsnr Diameter x Längd Huvud Bits Standardförpackning d L D Ph nr Bestnr Antal /1.000 Blankförzinkad 3,5 x ,4 8 2 i plasthink ,4 3,5 x ,0 8 2 i plasthink ,0 3,5 x ,6 1 För 1 lag gipsskivor. 2 För 2 lag gipsskivor. 3 För 3 lag gipsskivor. Gipsskruv Panel-Kwick II för stålregel max 2,5 mm Diameter x Längd Huvud Bits Standardförpackning d L D Ph nr Bestnr Antal /1.000 Blankförzinkad 3,5 x ,7 3,5 x ,3 3,5 x ,9 1 För 1 lag gipsskivor. 2 För 2 lag gipsskivor. 3 För 3 lag gipsskivor. Gipsskruv Panel-Kwick III för träregel Diameter x Längd Huvud Bits Standardförpackning d L D Ph nr Bestnr Antal /1.000 Blankförzinkad 3,5 x ,4 3,8 x ,9 8 2 i plasthink ,9 3,8 x ,3 8 2 i plasthink ,3 4,2 x ,4 1 För 1 lag gipsskivor. 2 För 2 lag gipsskivor. 3 För 3 lag gipsskivor. 28 emhart.eu

29 Insuskruv Isoleringsskruv Borrande och gängpressande skruv med separat bricka avsedd för infästning av isolering i byggplåt. Monteras rakt genom isoleringen och ned i plåtens profiltopp utan förborrning. Material Stål SS1370. Sätthärdat. Ytbehandling Ruspert / Duplex 700. Bits T25 Beställningsnr Hylsa 8 mm Beställningsnr Isoleringsskruv Insuskruv med gängspets och trumpethuvud för max 0,9 mm plåttjocklek Diameter x Längd Gäng- Bits Standardförpackning d L längd g Torx Bestnr Antal / ,8 x ,2 4,8 x ,4 4,8 x ,8 4,8 x ,8 4,8 x ,6 4,8 x ,4 4,8 x ,3 4,8 x ,2 4,8 x ,2 4,8 x ,8 Isoleringsskruv Insuskruv med borrspets och sexkantshuvud för max 2x1,0 mm 1 2 Diameter x Längd Gäng- Nyckel- Bild Standardförpackning d L längd g vidd Bestnr Antal / ,8 x ,0 4,8 x ,0 4,8 x ,6 4,8 x ,8 4,8 x ,2 Isoleringsbricka till Insuskruv Brickstorlek Materialtjocklek Standardförpackning Bestnr Antal /1.000 ±80 1 0, ,6 1 Med 7 mm försänkt centrumhål emhart.eu 29

30 WingDril Frigångsborrande och gängpressande skruv Material Borrande och gängpressande skruv avsedd för infästning eller sammanfogning av mjuka material mot metall, t.ex. trä, plywood, spånskiva mot stålregel. Skruvidragningen sker i ett enda moment utan förborrning. Fräsvingarna på borrspetsen rymmer upp hålet så att gängan går fritt genom virket. När borrspetsen gått igenom stålprofilen bryts vingarna av. Gängan griper då in i stålet och pressar en stark godsgänga. Självförsänkande huvud med rillor. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Skruv i stål: SAE 1018 (SS1370), sätthärdat. Skruv i rostfritt stål: SS Borrspets: Härdat kolstål. 1 2 Frigångsborrande och gängpressande skruv WingDril Kolstål, försänkt huvud med rillor Diameter x Längd Huvud Bits För materialtjocklek Bild Standardförpackning d L D Ph nr Trä Stål Bestnr Antal / ,2 x ,5-2, ,0 4,8 x ,5-3, ,1 4,8 x ,5-3, ,9 4,8 x ,5-3, ,2 4,8 x ,5-3, ,5 3 5,5 x 60 10, ,8-5, ,0 5,5 x 85 10, ,8-5, ,0 5,5 x , ,8-5, ,0 5,5 x 60 10, ,0-10, ,0 5,5 x 85 10, ,0-10, ,0 5,5 x , ,0-10, ,0 Frigångsborrande och gängpressande skruv WingDril Kolstål, försänkt huvud med rillor Diameter x Längd Huvud Bits För materialtjocklek Bild Standardförpackning d L D Torx Trä (max) Stål Bestnr Antal / ,3 x T ,4-6, ,4 6,3 x T ,4-6, ,2 6,3 x T ,4-6, ,8 6,3 x T ,4-6, ,4 6,3 x T ,4-6, ,8 6,3 x T ,4-6, ,0 * Lagerhålls normalt ej. Efterfråga minimikvantitet och leveranstid. Frigångsborrande och gängpressande skruv WingDril Rostfri, försänkt huvud med rillor Diameter x Längd Huvud Bits För materialtjocklek Bild Standardförpackning d L D Trä Stål Bestnr Antal / ,8 x 45 9 M Max 1,5-4, * 100 4,6 5,5 x 65 10,5 M Max 1,5-5, * 100 8,0 5,5 x M Max 1,5-2, * 100 8,0 * Lagerhålls normalt ej. Efterfråga minimikvantitet och leveranstid. 30 emhart.eu

31 Tekniksida Byggprodukter h min h nom s cr c cr h ef Min. betongtjocklek Min. sättdjup Min. inbördes avstånd två förankringar Min. kantavstånd Effektivt förankringsdjup Kantavstånd och inbördes avstånd Produkttyp N N h min s cr c cr Pinnskruvexpander 2,0 x h ef 5,0 x h ef 2,5 x h ef Multi-Monti 1,7 x h nom 3,0 x h ef 1,5 x h ef Kemiska ankare, ITH 2,0 x h ef 2,0 x h ef 1,0 x h ef Kemiska ankare, KEM-VE, KEMLA h ef + 50 mm 2,0 x h ef 1,0 x h ef Fasadplugg h nom + 20 mm 100 mm 50 mm Nylonplugg h nom + 10 mm 1,0 x h nom 1,0 x h nom Spikplugg h nom + 10 mm 1,0 x h nom 1,0 x h nom Slagankare 1,5 x h ef 4,0 x h ef 3,0 x h ef Mässingsankare 1,5 x h ef 4,0 x h ef 3,0 x h ef Anm.: Om inbördes- eller kantavstånd är mindre än de angivna måtten (s cr / c cr ) måste en reducering av tillåten last ske genom att kalkylera efter angiven metod i respektive typgodkännade. Vid tvärlast (V), anges värdena för en expander utan inverkan av avståndet till en betongkant. För tvärkrafter vid små kantavstånd (c<_ 10 x h ef ), måste betongbrott beaktas och kontrolleras enligt respektive typgodkännade. emhart.eu 31

32 Pinnskruvexpander Pinnskruvexpander är avsedda att användas vid medelstora och stora laster i hårda massiva material som betong och natursten. Material Stål, blankförzinkad. ETA godkännande Option 1 Stål, varmförzinkad. Syrafast / rostfritt stål, A4. ETA godkännande Option 1 Stål, blankförzinkad L t fix d O h 1 h nom f T inst Expanderlängd Max. montagetjocklek Borrdiameter Min.borrdjup Min. sättdjup Gänglängd Åtdragningsmoment Nm Dimension L t fix d O h 1 h norm f T inst Bestnr Antal /1.000 Tillåtna laster i kn. Osprucken betong C20/25 Option 1 - Design Metod A Drag N sk Tvär V sk 6x40* ,3 6/15* ,2 6/50* ,8 8x50* ,6 8/ ,1 8/ ,3 8/ ,4 8/ ,4 10x60* ,0 10/ ,7 10/ ,6 10/ ,6 10/ ,2 10/ ,0 12/ ,4 12/ ,8 12/ ,8 12/ ,3 12/ ,1 12/ ,8 12/155* ,6 16x90* ,1 16/ ,6 16/ ,1 16/ ,9 16/ ,7 16/95* ,1 20/20* ,3 20/70* ,2 20/130* ,8 1,4 1,4 1,8 1,8 1,8 1,8 1,9 3,3 3,6 4,8 3,6 4,8 3,6 4,8 3,6 4,8 2,2 3,3 6,3 8,6 6,3 8,6 6,3 8,6 6,3 8,6 6,3 8,6 7,9 11,0 7,9 11,0 7,9 11,0 7,9 11,0 7,9 11,0 7,9 11,0 6,4 6,4 9,9 11,2 16,7 21,0 16,7 21,0 16,7 21,0 16,7 21,0 10,0 10,0 13,9 13,9 13,9 13,9 13,9 13,9 * Omfattas inte av ETA. Levereras i moderförpackningar om 5 askar. 32 emhart.eu

33 Stål, varmförzinkad Dimension L t fix d O h 1 h norm f T inst Bestnr Antal /1.000 Pinnskruvexpander Tillåtna laster i kn. Osprucken betong C20/25 Design Metod A Drag N sk Tvär V sk 6x ,8 6/ ,8 6/ ,7 8x ,4 8/ ,6 8/ ,1 8/ ,3 8/ ,6 10x ,8 10/ ,1 10/ ,6 10/ ,6 10/ ,4 10/ ,0 12/ ,6 12/ ,2 12/ ,7 12/ ,2 12/ ,7 12/ ,8 12/ ,9 16/ ,2 16/ ,4 16/ ,1 16/ ,3 16/ ,3 20/ ,7 20/ ,6 20/ ,8 Varmförzinkad omfattas inte av ETA. Levereras i moderförpackningar om 5 askar. 1,4 1,4 1,8 1,8 1,8 1,8 1,9 3,3 3,6 4,8 3,6 4,8 3,6 4,8 3,6 4,8 2,2 3,3 6,3 8,7 6,3 8,7 6,3 8,7 6,3 8,7 6,3 8,7 7,9 11,0 7,9 11,0 7,9 11,0 7,9 11,0 7,9 11,0 7,9 11,0 6,4 6,4 16,7 21,0 16,7 21,0 16,7 21,0 16,7 21,0 10,0 10,0 13,9 13,9 13,9 13,9 13,9 13,9 Syrafast / Rostfritt stål Dimension L t fix d O h 1 h norm f T inst Bestnr Antal /1.000 Tillåtna laster i kn. Osprucken betong C20/25 Option 1 - Design Metod A Drag N sk Tvär V sk emhart.eu 6x40* ,3 6/15* ,6 8x50* ,8 8/ ,6 8/ ,0 8/ ,9 10x60* ,2 10/ ,7 10/ ,6 10/ ,9 10/ ,8 12/ ,9 12/ ,3 12/ ,3 12/ ,6 12/ ,6 16/ ,9 16/ ,2 16/ ,1 20/20* ,1 20/70* ,6 * Omfattas inte av ETA. Levereras i moderförpackningar om 5 askar. 1,4 1,4 1,8 1,8 1,9 3,3 3,6 5,2 3,6 5,2 3,6 5,2 2,2 3,3 6,3 8,1 6,3 8,1 6,3 8,1 6,3 8,1 7,9 11,9 7,9 11,9 7,9 11,9 7,9 11,9 7,9 11,9 16,7 22,4 16,7 22,4 16,7 22,4 13,9 13,9 13,9 13,9 33

34 Multi-Monti Betongskruv Material Multi-Monti är den första ETA godkända betongskruven. Typgodkännandet gäller både sprucken/osprucken betong. Installation kräver inget rekommenderat åtdragningsmoment och Multi-Monti går att demontera och kan återanvändas två gånger. Stål, blankförzinkad. MMS-F / HMS-F, Försänkt skalle Dimension d O h nom t fix Torx-drive ETA Bestnr Antal mm mm mm /1.000 HMS-F 6x40* T S 200 7,0 MMS-F 6x50* T S 100 7,9 MMS-F 6x80* T S 50 12,0 MMS-F 6x100* T S 50 14,8 MMS-F 7,5x50* T S ,3 MMS-F 7,5x T40 ETA06/ S ,3 MMS-F 7,5x T40 ETA06/ S 50 22,5 d O h 1 h nom t fix Borrdiameter Min.borrdjup Min. sättdjup Max. montagetjocklek MMS-S / HMS-S, Sexkantskalle Dimension d O h nom t fix Nyckelvidd ETA Bestnr Antal mm mm mm mm /1.000 HMS-S 6x40* S 200 7,4 MMS-S 6x50* S 100 9,2 HMS-S 7,5x35* S ,9 MMS-S 7,5x50* S ,3 MMS-S 7,5x ETA06/ S ,3 MMS-S 7,5x ETA06/ S 50 21,6 MMS-S 10x60* S 50 31,7 MMS-S 10x ETA06/ S 50 35,4 MMS-S 10x ETA06/ S 50 39,1 MMS-S 10x ETA06/ S 25 47,1 MMS-S 10x ETA06/ S 25 54,4 MMS-S 12x ETA06/ S 25 61,0 MMS-S 12x ETA06/ S 25 67,2 MMS-S 12x ETA06/ S 25 73,1 MMS-S 12x ETA06/ S 25 85,2 MMS-S 12x ETA06/ S 25 97,1 MMS-S 12x ETA06/ S ,2 MMS-S 16x ETA06/ S ,0 * Omfattas inte av ETA typgodkännande HMS-S omfattas inte av något typgodkännande Multi-Monti är ett registrerat varumärke som tillhör Heco-Schrauben GmbH & Co. KG 34 emhart.eu

35 Multi-Monti Betongskruv MMS-S / HMS-S, Sexkantskalle Dimension d O h nom t fix Nyckelvidd ETA Bestnr Antal mm mm mm mm /1.000 HMS-S 6x40* S 200 7,4 MMS-S 7,5x ETA06/ S 50 21,6 MMS-SS, Sexkantskalle med fast bricka Dimension d O h nom t fix Nyckelvidd ETA Bestnr Antal mm mm mm mm /1.000 MMS-SS 7,5x50* S ,3 MMS-SS 10x ETA06/ S 50 34,7 MMS-I, Kombinerad sexkantshylsa med inre gänga Dimension d O h nom Nyckelvidd Gänga Bestnr Antal mm mm mm /1.000 MMS-I 7,5x55 Combi M8/M S 50 44,0 HMS-P, Kullrigt huvud med Torx Dimension d O h nom t fix Torx -drive Bestnr Antal mm mm mm /1.000 HMS-P 6x30* T S 250 6,3 HMS-R, Ögla som monteras med inkluderat monteringsverktyg Dimension d O h nom Bestnr Antal mm mm /1.000 HMS-R 6x40 Eye* S 200 7,6 MMS-MS, Kullrigt brickhuvud 17mm med Torx Dimension d O h nom t fix Torx -drive Bestnr Antal mm mm mm /1.000 MMS-MS 7,5x45* T S ,0 Multi-Monti är ett registrerat varumärke som tillhör Heco-Schrauben GmbH & Co. KG emhart.eu 35

36 Kemisk Ankarmassa ITH är ett 2-komponentbaserad snabbhärdande injekteringssystem för kemisk förankring. Fördelaktig vid lösningar som kräver små kantavstånd, inbördes avstånd dynamiska eller höga laster. Kan även användas till ihåliga material som håltegel tillsammans med perfohylsa. ITH 150P 150ml styrenfri polyestermassa idealisk för engångsanvändning eller mindre montageserier. ITH ml ETA typgodkänd styrenfri vinylestermassa med hög prestanda. ITH 380W 380ml styrenfri vintermassa som kan appliceras i temperaturer ända ner till -18 C. Benämning Bestnr Antal /1.000 ITH 150P 72600S ITH S ITH 380W (Vinter) 72611S IPU 150 Spruta 72620S IPU 380 Spruta 72602S ISL Blandningsrör (medföljer till varje patron) 72603S 10 8,6 IPUM Blåspump 72621S Stålborste 13x S 1 41 Stålborste 18x S 1 43 Stålborste 28x S 1 55 IOV M6-M8 (12x50) Perfohylsa 72604S 50 0,9 IOV M10-M12 (15x85) Perfohylsa 72605S 20 2,3 IOV M10-M12 (15x135) Perfohylsa 72606S 20 3,2 IOV M16 (20x85) Perfohylsa 72607S 20 3,5 Ankarstång VKS 10x130 FZV 72660S Ankarstång VKS 12x160 FZV 72661S Ankarstång VKS 16x190 FZV 72663S Ankarstång VKS 20x260 FZV 72664S Ankarstång VKS 24x300 FZV 72666S Ankarstång VKS 30x360 FZV 72668S Borra hål enligt monteringsdata i tabellen. Diamantborrade hål måste ruggas upp. Gör rent hålet noga från borrdamm med borste och blåspump. Vi rekommenderar inte att göra rent hålet med vatten eftersom detta fördubblar härdningstiden. Fyll upp med injekteringsmassa till 2/3 i hålet. Vrid ner ankarstången för hand och rotera den något varv för att vara säker på att massan fördelat sig runt ankarstången. Notera härdningstiden innan ankaret kan belastas. Montera detaljen som skall sättas fast genom att dra åt muttern till rekommenderat åtdragningsmoment i tabellen under monteringsdata. Sormat är ett registrerat varumärke som tillhör Sormat Oy. 36 emhart.eu

37 Kemisk Ankarmassa Monteringsdata och Lastförmåga ITH 150P Dimension d O d f h 1 =h nom t inst Rek.Last i kn Drag Ankarstång mm mm mm Nm Tvär Betong C20/25 M ,8 / 5,8 M ,1 / 8,9 M ,6 / 13,2 M ,8 / 23,9 M ,1 / 38,2 M ,1 / 54,7 Dimension Temp. C i Öppentid Härdningstid Ankarstång grundmat M min 30 min M min 35 min M min 50 min M min 90 min Monteringsdata och Lastförmåga ITH 380 Dimension d O d f h 1 =h nom t inst Rek.Last i kn Drag Ankarstång mm mm mm Nm Tvär Betong C20/25 M ,3 / 5,8 M ,0 / 8,9 M ,7 / 13,2 M ,8 / 23,9 M ,5 / 38,2 M ,0 / 54,7 M30* ,4 / 69,3 Dimension Temp. C i Öppentid Härdningstid Ankarstång grundmat M min 30 min M min 35 min M min 50 min M min 90 min * Omfattas inte av ETA typgodkännande. Monteringsdata och Lastförmåga ITH 380W Dimension d O d f h 1 =h nom t inst Rek.Last i kn Drag Ankarstång mm mm mm Nm Tvär Betong C20/25 M ,8 / 5,8 M ,0 / 8,9 M ,1 / 13,2 M ,7 / 23,9 M ,4 / 38,2 M ,9 / 54,7 M ,6 / 69,3 Dimension Temp. C i Öppentid Min.tid innan Ankarstång grundmat belastning M min 1 timme M min 2 timmar M min 5 timmar M min 8 timmar M min 20 timmar Åtgångstabell - Antal hål/tub vid rekommenderat borr/monteringsdjup Bult Borrdiameter Borrdjup Antal hål Antal hål Dimension mm mm ITH150P ITH380/380W M M M M M M M OBS! Detta är teoretiska värden exklusive spill. d O d f h 1 h nom t inst Borrdiameter Hålfrigång i detaljen Min.borrdjup Min. sättdjup Åtdragningsmoment emhart.eu 37
