1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för HP COLOR INKJET CP1160. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

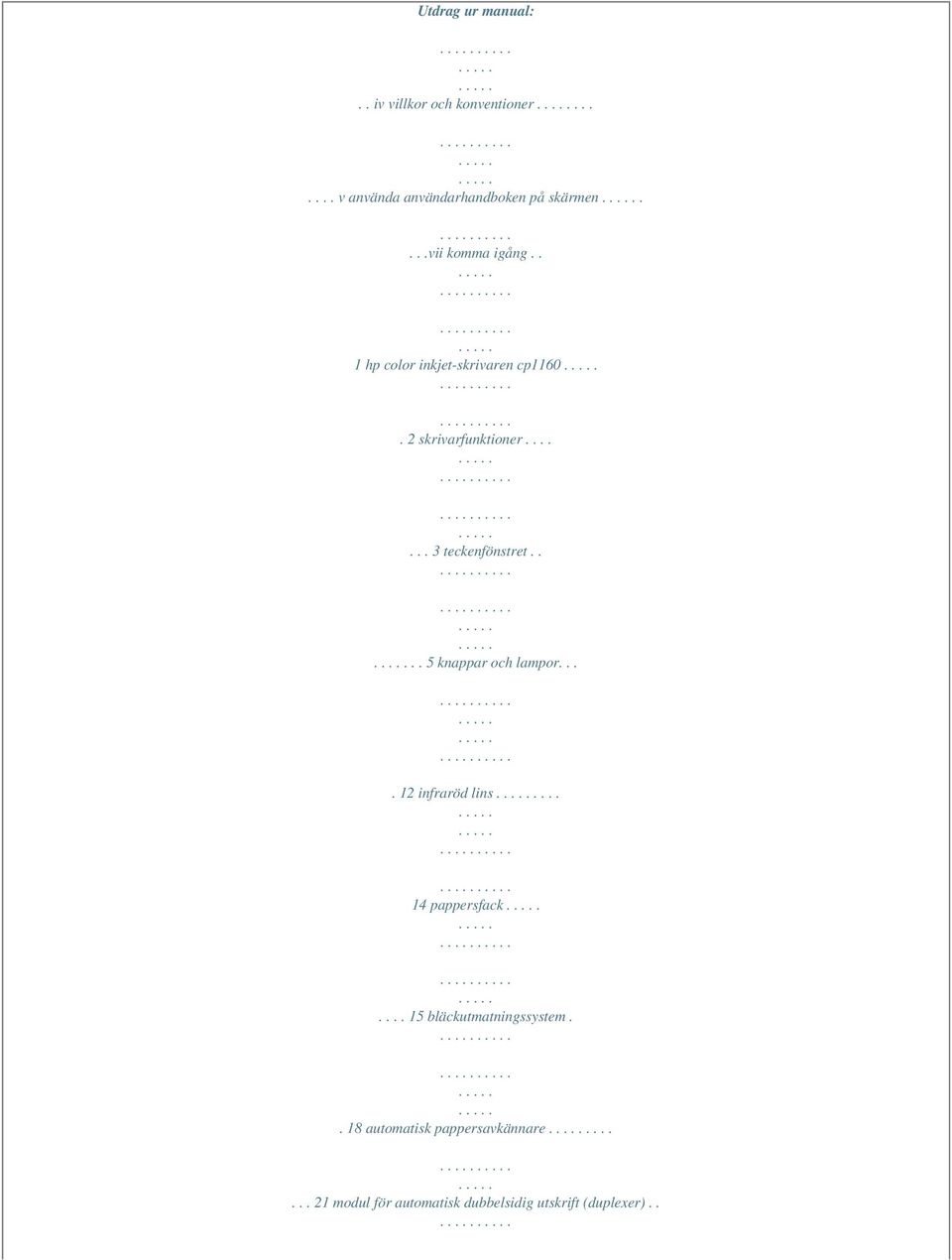

2 Utdrag ur manual:.. iv villkor och konventioner v använda användarhandboken på skärmen....vii komma igång.. 1 hp color inkjet-skrivaren cp skrivarfunktioner teckenfönstret knappar och lampor infraröd lins pappersfack bläckutmatningssystem.. 18 automatisk pappersavkännare modul för automatisk dubbelsidig utskrift (duplexer)..

3 22 anslutning. 25 skriva ut skrivaregenskaper..... ändra skrivarens standardegenskaper skriva ut ett dokument... dubbelsidig utskrift.... användning av den automatiska pappersavkännaren. vattenstämplar vanligt papper... kuvert... OH-film.. etiketter...

4 .... registerkort och andra små media fotografier..... gratulationskort.. affischer. banderoller.... påstrykningsbilder infraröd utskrift underhåll byta ut bläckpatroner ersättningsalternativ... underhålla bläckpatroner.... nummer på bläckpatroner.... byta ut skrivhuvuden.. rengöra skrivhuvudena artikelnummer för skrivhuvuden sköta skrivaren verktygslådan..

5 felsökning felmeddelanden i teckenfönstret..... översikt över skrivaren diagnostisk sida skrivaren skriver inte ut problem med utskrifter. skrivaren är för långsam

6 problem- med dubbelsidig utskrift.... kommunikationsfel.... problem med infraröd utskrift problem med skrivarmaskinvaran hp:s support kontakta hp:s support garantiomfattning för hp-skrivare och -programvara förbrukningsmaterial och tillbehör 179 artikelnummer för papper och media. 181 beställ så här specifikationer skrivarspecifikationer.. specifikationer för infraröd utskrift... minsta utskriftsmarginaler....

7 systemkrav.... miljöförklaring.. regulatory notices index information och tillkännagivanden meddelanden från hewlett-packard company Upplysningarna i detta dokument kan ändras utan meddelande därom. Hewlett-Packard (HP) lämnar inga som helst garantier avseende detta material, inklusive, men ej begränsat till underförstådda garantier avseende säljbarhet och lämplighet för ett visst ändamål. Hewlett-Packard skall ej hållas ansvarigt för några fel eller för tillfälliga skador eller följdskador i anslutning till tillhandahållandet, prestandan eller användningen av detta material. Med ensamrätt. Reproduktion, modifiering och översättning av denna handbok är ej tillåtet utan föregående, skriftligt tillstånd från Hewlett-Packard, förutom i de fall då detta är tillåtet enligt lagen om upphovsrätt. tillkännagivanden Microsoft, MS, MS-DOS och Windows är inregistrerade varumärken som tillhör Microsoft 2001 Hewlett-Packard Company iv villkor och konventioner Nedanstående begrepp och regler används i användarhandboken på skärmen. Begrepp hp color inkjet skrivaren cp1160 kallas hp cp1160 eller skrivaren. symboler Symbolen > följs av anvisningar för hur du utför en serie åtgärder i programmet. Exempel: Klicka på Arkiv > Skriv ut > Inställningar och välj sedan Egenskaper. varningar Texten vid Viktigt anger att skrivaren eller annan utrustning kan skadas. Exempel: Viktigt! Vidrör inte bläckmunstyckena eller kopparkontakterna på bläckpatronerna. Om du vidrör dessa delar kan de täppas till vilket medför dålig elektrisk anslutning. En Varning anger att du eller andra kan utsättas för fara. Exempel: Varning! Se till att bläckpatronerna är utom räckhåll för barn. v ikoner Symbolen Obs anger att ytterligare information ges. Exempel: Använd endast HP-produkter för bästa resultat. Ikonen Mus anger att det finns ytterligare information genom att du klickar på Förklaring? Om du vill ha mer information om alternativen på varje flik högerklickar du på ett alternativ. Då öppnas Förklaring. Klicka på Förklaring? för att visa ytterligare information om valt alternativ. vi använda användarhandboken på skärmen Visa användarhandboken på skärmen med Adobe Acrobat Reader Visningsknappar: Klicka på de här knapparna när du vill ändra visningen: Visa sidan i verklig storlek. Anpassa sidan till fönstret. Anpassa sidbredden till fönstret. 2. Zooma: Zooma in på en sida. 3. Bokmärken: Klicka på ett bokmärke när du vill visa ett avsnitt.

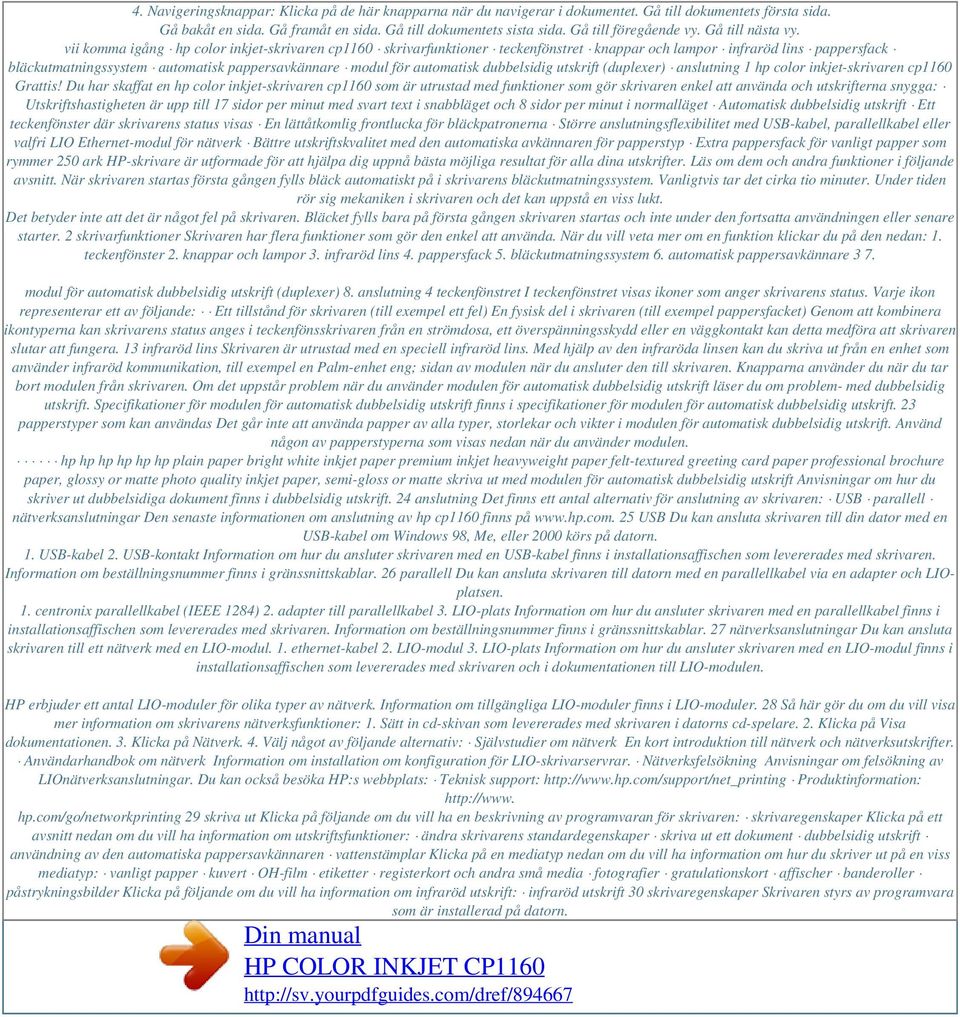

8 4. Navigeringsknappar: Klicka på de här knapparna när du navigerar i dokumentet. Gå till dokumentets första sida. Gå bakåt en sida. Gå framåt en sida. Gå till dokumentets sista sida. Gå till föregående vy. Gå till nästa vy. vii komma igång hp color inkjet-skrivaren cp1160 skrivarfunktioner teckenfönstret knappar och lampor infraröd lins pappersfack bläckutmatningssystem automatisk pappersavkännare modul för automatisk dubbelsidig utskrift (duplexer) anslutning 1 hp color inkjet-skrivaren cp1160 Grattis! Du har skaffat en hp color inkjet-skrivaren cp1160 som är utrustad med funktioner som gör skrivaren enkel att använda och utskrifterna snygga: Utskriftshastigheten är upp till 17 sidor per minut med svart text i snabbläget och 8 sidor per minut i normalläget Automatisk dubbelsidig utskrift Ett teckenfönster där skrivarens status visas En lättåtkomlig frontlucka för bläckpatronerna Större anslutningsflexibilitet med USB-kabel, parallellkabel eller valfri LIO Ethernet-modul för nätverk Bättre utskriftskvalitet med den automatiska avkännaren för papperstyp Extra pappersfack för vanligt papper som rymmer 250 ark HP-skrivare är utformade för att hjälpa dig uppnå bästa möjliga resultat för alla dina utskrifter. Läs om dem och andra funktioner i följande avsnitt. När skrivaren startas första gången fylls bläck automatiskt på i skrivarens bläckutmatningssystem. Vanligtvis tar det cirka tio minuter. Under tiden rör sig mekaniken i skrivaren och det kan uppstå en viss lukt. Det betyder inte att det är något fel på skrivaren. Bläcket fylls bara på första gången skrivaren startas och inte under den fortsatta användningen eller senare starter. 2 skrivarfunktioner Skrivaren har flera funktioner som gör den enkel att använda. När du vill veta mer om en funktion klickar du på den nedan: 1. teckenfönster 2. knappar och lampor 3. infraröd lins 4. pappersfack 5. bläckutmatningssystem 6. automatisk pappersavkännare 3 7. modul för automatisk dubbelsidig utskrift (duplexer) 8. anslutning 4 teckenfönstret I teckenfönstret visas ikoner som anger skrivarens status. Varje ikon representerar ett av följande: Ett tillstånd för skrivaren (till exempel ett fel) En fysisk del i skrivaren (till exempel pappersfacket) Genom att kombinera ikontyperna kan skrivarens status anges i teckenfönsskrivaren från en strömdosa, ett överspänningsskydd eller en väggkontakt kan detta medföra att skrivaren slutar att fungera. 13 infraröd lins Skrivaren är utrustad med en speciell infraröd lins. Med hjälp av den infraröda linsen kan du skriva ut från en enhet som använder infraröd kommunikation, till exempel en Palm-enhet eng; sidan av modulen när du ansluter den till skrivaren. Knapparna använder du när du tar bort modulen från skrivaren. Om det uppstår problem när du använder modulen för automatisk dubbelsidig utskrift läser du om problem- med dubbelsidig utskrift. Specifikationer för modulen för automatisk dubbelsidig utskrift finns i specifikationer för modulen för automatisk dubbelsidig utskrift. 23 papperstyper som kan användas Det går inte att använda papper av alla typer, storlekar och vikter i modulen för automatisk dubbelsidig utskrift. Använd någon av papperstyperna som visas nedan när du använder modulen. hp hp hp hp hp hp plain paper bright white inkjet paper premium inkjet heavyweight paper felt-textured greeting card paper professional brochure paper, glossy or matte photo quality inkjet paper, semi-gloss or matte skriva ut med modulen för automatisk dubbelsidig utskrift Anvisningar om hur du skriver ut dubbelsidiga dokument finns i dubbelsidig utskrift. 24 anslutning Det finns ett antal alternativ för anslutning av skrivaren: USB parallell nätverksanslutningar Den senaste informationen om anslutning av hp cp1160 finns på 25 USB Du kan ansluta skrivaren till din dator med en USB-kabel om Windows 98, Me, eller 2000 körs på datorn. 1. USB-kabel 2. USB-kontakt Information om hur du ansluter skrivaren med en USB-kabel finns i installationsaffischen som levererades med skrivaren. Information om beställningsnummer finns i gränssnittskablar. 26 parallell Du kan ansluta skrivaren till datorn med en parallellkabel via en adapter och LIOplatsen. 1. centronix parallellkabel (IEEE 1284) 2. adapter till parallellkabel 3. LIO-plats Information om hur du ansluter skrivaren med en parallellkabel finns i installationsaffischen som levererades med skrivaren. Information om beställningsnummer finns i gränssnittskablar. 27 nätverksanslutningar Du kan ansluta skrivaren till ett nätverk med en LIO-modul. 1. ethernet-kabel 2. LIO-modul 3. LIO-plats Information om hur du ansluter skrivaren med en LIO-modul finns i installationsaffischen som levererades med skrivaren och i dokumentationen till LIO-modulen. HP erbjuder ett antal LIO-moduler för olika typer av nätverk. Information om tillgängliga LIO-moduler finns i LIO-moduler. 28 Så här gör du om du vill visa mer information om skrivarens nätverksfunktioner: 1. Sätt in cd-skivan som levererades med skrivaren i datorns cd-spelare. 2. Klicka på Visa dokumentationen. 3. Klicka på Nätverk. 4. Välj något av följande alternativ: Självstudier om nätverk En kort introduktion till nätverk och nätverksutskrifter. Användarhandbok om nätverk Information om installation om konfiguration för LIO-skrivarservrar. Nätverksfelsökning Anvisningar om felsökning av LIOnätverksanslutningar. Du kan också besöka HP:s webbplats: Teknisk support: Produktinformation: hp.com/go/networkprinting 29 skriva ut Klicka på följande om du vill ha en beskrivning av programvaran för skrivaren: skrivaregenskaper Klicka på ett avsnitt nedan om du vill ha information om utskriftsfunktioner: ändra skrivarens standardegenskaper skriva ut ett dokument dubbelsidig utskrift användning av den automatiska pappersavkännaren vattenstämplar Klicka på en mediatyp nedan om du vill ha information om hur du skriver ut på en viss mediatyp: vanligt papper kuvert OH-film etiketter registerkort och andra små media fotografier gratulationskort affischer banderoller påstrykningsbilder Klicka på följande om du vill ha information om infraröd utskrift: infraröd utskrift 30 skrivaregenskaper Skrivaren styrs av programvara som är installerad på datorn.

9 Programvaran kallas också skrivardrivrutin. Med programvaran ändrar du skrivarinställningarna för ett dokument. visa dialogrutan för skrivaregenskaper Gör så här när du vill visa dialogrutan för skrivaregenskaper: 1. Öppna den fil du ska skriva ut. 2. Följ en av nedanstående anvisningar när du visar dialogrutan för skrivaregenskaper, beroende på vilken programvara som du använder: Klicka på Arkiv > Skriv ut och välj sedan Egenskaper. Klicka på Arkiv > Utskriftsinställningar och välj sedan Egenskaper. Klicka på Arkiv > Skriv ut > Inställningar och välj sedan Egenskaper. Dialogrutan Skrivaregenskaper visas. 31 använda dialogrutan för skrivaregenskaper Dialogrutan för skrivaregenskaper innehåller flera verktyg som gör den enkel att använda. 1. Flikar: Klicka på en flik när du vill visa den. Om du vill visa en beskrivning av en viss flik går du till inställningar, funktioner, färg eller underhåll. 2. Förhandsgranska: Visar hur ändringarna av utskriftsinställningarna påverkar dokumentet. 3. Knappar: OK: Sparar och tillämpar inställningarna. Avbryt: Stänger dialogrutan utan att ändringarna sparas. Hjälp: Öppnar hjälpen. Fabriksinställningar: Återställer standardinställningarna för utskrift. Dialogrutan kan också innehålla knappen Verkställ. Med Verkställ sparar du ändringarna utan att dialogrutan stängs. 32 flikar inställningar På fliken Inställningar ställer du in följande alternativ: 1. Utskriftskvalitet: Kvalitet och utskriftshastighet. 2. Riktning: Sidlayout. 3. Rotera 180º: Använd med kuvert och Hagaki-kort. 4. Använd en annan första sida: Papperstyp, pappersstorlek och pappersfack för dokumentets första sida. 5. Papperstyp: Papperstypen som används. 6. Pappersstorlek: Pappersstorleken som används. 7. Utskrift på fotopapper: Utskriftskvaliteten på fotopapper. 8. Anpassa: Texten och bildernas storlek på en sida. 33 funktioner På fliken Funktioner ställer du in följande alternativ: 1. Dubbelsidig utskrift: Se dubbelsidig utskrift. 2. Sidor per ark: Antal sidor som skrivs ut på varje pappersark. 3. Utskrift av affisch: Antal ark som används när en affisch skrivs ut. 4. Avancerade funktioner: Bläckvolym och torktid. 5. Vattenstämpel: Se vattenstämplar. 6. Kopior: Antal exemplar som skrivs ut. 7. Starta utskriften från sista sidan: Utskriftsordningen. 34 färg På fliken Färg ställer du in följande alternativ: 1. Skriv ut i gråskala: Skriver ut i gråa toner. 2. Mättnad: Färgens intensitet. 3. Ljusstyrka: Färgernas klarhet. 4. Färgton: Färgernas värme. 5. Automatisk bildförbättring: Automatisk kontrastförbättring och fast upplösningsförbättring. Om du vill ha mer information om alternativen i varje flik högerklickar du på ett alternativ. Då öppnas Förklaring. Klicka på Förklaring? för att visa ytterligare information om valt alternativ. 35 underhåll På fliken Underhåll öppnar du verktygslådan. 1. Öppna verktygslådan för hp: Klicka på den här knappen när du vill öppna verktygslådan. En beskrivning av verktygslådan finns i verktygslådan. 36 ändra skrivarens standardegenskaper Ändra skrivarens standardegenskaper med hjälp av ikonen i aktivitetsfältet. Egenskaperna används till alla dokument som skrivs ut. 1. ikon i aktivitetsfältet 37 ställa in standardutskriftskvalitet och dubbelsidig utskrift 1. Klicka på ikonen i aktivitetsfältet. Dialogrutan för skrivarens standardinställningar öppnas. 2. Välj mellan utskriftsalternativen: Utskriftskvalitet: Bästa, Normal eller Snabb. Automatisk dubbelsidig utskrift: Markera rutan när du vill använda modulen för automatisk utskrift. 3. Klicka utanför dialogrutan. En dialogruta visas med information om att de valda alternativen avgör vilka skrivaregenskaper som ska användas vid utskrift. Om du inte vill att dialogrutan ska visas igen markerar du Visa inte detta meddelande igen. 4. Klicka på OK. ställa in standardegenskaper för skrivaren 1. Dubbelklicka på ikonen i aktivitetsfältet. Dialogrutan Skrivaregenskaper visas. 2. Välj mellan utskriftsalternativen. 3. Klicka på OK. En dialogruta visas med information om att de valda alternativen avgör vilka skrivaregenskaper som ska användas vid utskrift. Om du inte vill att dialogrutan ska visas igen markerar du Visa inte detta meddelande igen. 4. Klicka på OK. En beskrivning av dialogrutan Skrivaregenskaper finns i skrivaregenskaper. 38 välja standardskrivare Använd den här funktionen när du väljer en standardskrivare om det finns mer än en skrivare ansluten till datorn. 1. Högerklicka på ikonen i aktivitetsfältet. En lista över tillgängliga skrivare visas. 2. Välj en skrivare. 39 skriva ut ett dokument Följ de här anvisningarna när du skriver ut ett dokument. 1. Öppna den fil du ska skriva ut. 2. Öppna dialogrutan Skrivaregenskaper på ett av följande sätt: Klicka på Arkiv > Skriv ut och välj sedan Egenskaper. Klicka på Arkiv > Utskriftsinställningar och välj sedan Egenskaper. Klicka på Arkiv > Skriv ut > Inställningar och välj sedan Egenskaper. Dialogrutan Skrivaregenskaper visas. 3. Välj fliken Inställningar när du vill ställa in alternativ för utskriftskvalitet, eventuellt papperskälla, sidorientering, automatisk pappersavkänning, papperstyp, pappersstorlek och fotopapper. 4. Klicka på fliken Funktioner om du vill välja dubbelsidig utskrift, flera sidor per ark och affischutskrift. 5. Välj fliken Färg när du vill ställa in färg och kontrast. 6. Välj fliken Underhåll när du vill öppna verktygslådan. 7. Klicka på OK för att återgå till fönstret Skriv ut eller Skrivarinställning. 8. Klicka på OK för att skriva ut. 40 dubbelsidig utskrift Använd någon av följande metoder när du skriver dubbelsidiga dokument: automatisk dubbelsidig utskrift manuell dubbelsidig utskrift 41 automatisk dubbelsidig utskrift När du vill skriva ut dubbelsidiga dokument automatiskt måste modulen för automatisk dubbelsidig utskrift vara ansluten till skrivaren.

10 Modulen fungerar bara med vissa mediatyper. Information om vilka mediatyper som fungerar finns i avsnittet om mediatyper för modulen för automatiskt dubbelsidig utskrift. Om du vill skriva ut ett dubbelsidigt dokument på en mediatyp som inte fungerar i modulen för dubbelsidig utskrift går du till manuell dubbelsidig utskrift. utskriftsanvisningar Följ de här anvisningarna när du skriver ut ett dubbelsidigt dokument: 1. Öppna dialogrutan Skrivaregenskaper och välj fliken Funktioner. 2. Markera Dubbelsidig utskrift. Dialogrutan Dubbelsidig utskriftsmarginal öppnas. 3. Välj alternativ för sidinnehåll och klicka sedan på OK när du vill återgå till fliken Funktioner. 4. Markera rutan Automatisk Markera Bok eller Block. 6. Ändra eventuellt övriga utskriftsinställningar och klicka sedan på OK. När den första sidan har skrivits ut görs ett upphåll i utskriften medan sidan torkar. Sedan skrivs arkets andra sida ut och matas ut överst i pappersfacket. En beskrivning av modulen för automatisk dubbelsidig utskrift finns i modul för automatisk dubbelsidig utskrift (duplexer). Om det uppstår problem när du skriver ut ett dubbelsidigt dokument går du till problem- med dubbelsidig utskrift. 43 manuell dubbelsidig utskrift Skriv ut dubbelsidiga dokument manuellt om: Modulen för automatiskt dubbelsidig utskrift inte har anslutits till skrivaren Du vill skriva ut ett dokument på en papperstyp som inte fungerar i modulen för automatisk dubbelsidig utskrift bakre åtkomstlucka Om modulen för automatisk dubbelsidig utskrift inte har anslutits till skrivaren kan papper bara matas i skrivaren om den bakre luckan har satts fast. 1. Tryck den bakre luckan på plats Fäst luckan vid skrivaren genom att vrida vredet åt höger. 45 utskriftsanvisningar Följ de här anvisningarna när du skriver ut ett dubbelsidigt dokument manuellt: 1. Öppna dialogrutan Skrivaregenskaper och välj fliken Funktioner. 2. Markera Dubbelsidig utskrift. Dialogrutan Dubbelsidig utskriftsmarginal öppnas. 3. Välj alternativ för sidinnehåll och klicka sedan på OK när du vill återgå till fliken Funktioner. 4. Avmarkera rutan Automatisk. 5. Markera Bok eller Block. 6. Ändra eventuellt övriga utskriftsinställningar och klicka sedan på OK Skrivaren skriver automatiskt ut de udda sidorna först. När de udda sidorna har skrivits ut visas ett meddelande som uppmanar dig att ta ut och lägga tillbaka papperet så att de jämna sidorna kan skrivas ut. bokbindning blockbindning 8. Lägg i papperet igen och klicka på Fortsätt. 47 användning av den automatiska pappersavkännaren aktivera den automatiska pappersavkännaren Öppna filen som du vill skriva ut, följ de grundläggande utskriftsanvisningar och välj följande alternativ: flik Inställningar ställa in Papperstyp: Automatisk stänga av den automatiska pappersavkännaren Öppna filen som du vill skriva ut, följ de grundläggande anvisningarna och välj följande alternativ: flik Inställningar ställa in Papperstyp: Någon papperstyp annan än Automatisk. En beskrivning av den automatiska pappersavkännaren finns i automatisk pappersavkännare. 48 vattenstämplar Vattenstämplar visas som bakgrund till den övriga utskriften. använda en befintligt vattenstämpel till ett dokument Så här använder du en befintlig vattenstämpel till ett dokument: 1. Öppna egenskapsdialogrutan för skrivaren 2. Klicka på fliken Funktioner. 3. Välj vattenstämpeln i listan Aktuella vattenstämplar. 4. Gör något av följande: Om vattenstämpeln bara ska visas på den första sidan markerar du Endast första sidan. Om vattenstämpeln ska visas på alla sidor avmarkerar du Endast första sidan. 5. Skriv ut dokumentet. Utskriftsanvisningar för olika papperstyper finns i skriva ut. skapa eller ändra en vattenstämpel Så här skapar eller ändrar du en vattenstämpel: 1. Öppna egenskapsdialogrutan för skrivaren 2. Klicka på fliken Funktioner Klicka på knappen Redigera. Dialogrutan Information om vattenstämpel visas. 4. Gör något av följande: Skapa en vattenstämpel genom att klicka på Ny. Ändra en vattenstämpel genom att markera vattenstämpeln. 5. Skapa eller ändra texten, vinkeln och teckensnittet. 6. Klicka på OK när du har angett inställningarna. 7. Spara vattenstämpeln. Se använda en befintligt vattenstämpel till ett dokument. Om du vill ha mer information om alternativen på varje flik högerklickar du på ett alternativ. Då öppnas Förklaring. Klicka på Förklaring? för att visa ytterligare information om valt alternativ. 50 vanligt papper förberedelser för utskrift 1. Lyft pappersfackets överdel. 2. Dra ut båda pappersledarna. 3. Gör något av följande: Placera papper med formaten Executive, A4 och B5 i pappersfacket. Placera papper med formatet Legal i pappersfacket efter att du har dragit ut papperslängdsledaren. 4. Skjut in pappersledarna så att de ligger an mot papperet. 5. Lägg tillbaka överdelen på pappersfacket och dra ut förlängningen av pappersfacket. 1. Executive, A4 och B5 2. Legal 51 skriva ut på vanligt papper 1. Öppna dialogrutan för skrivaregenskaper och välj följande inställning: flik Inställningar ställa in Papperstyp: Automatiskt, eller Vanligt papper 2. Välj eventuellt andra inställningar. 3. Klicka på OK när du har ställt in utskriftsinställningarna. Grundläggande utskriftsanvisningar finns i skriva ut ett dokument. Om det uppstår problem när du skriver ut läser du om felsökning. 52 kuvert Du kan skriva ut enstaka kuvert genom att använda kuvertfacket eller skriva ut flera kuvert genom att lägga dem i pappersfacket. utskriftsanvisningar Undvik att använda kuvert med klämmor eller fönster. Undvik att använda kuvert som är glansiga eller som har relief, kuvert med tjocka, oregelbundna eller böjda kanter samt kuvert som är skrynkliga, trasiga eller skadade. Jämna till kuvertkanterna innan du lägger kuverten i pappersfacket. förbereda utskrift av ett enstaka kuvert 1.

11 Placera kuvertet med fliken till vänster och vänd uppåt i facket för enstaka kuvert. 2. Skjut in kuvertet så långt det går. 1. flik 53 förbereda utskrift av flera kuvert 1. Lyft pappersfackets överdel. 2. Dra båda pappersledarna utåt och ta bort allt papper från facket. 3. Lägg i högst 15 kuvert med fliken åt vänster och vänd uppåt i inmatningsfacket. 4. Skjut in kuverten så långt det går. 5. Skjut in pappersreglagen så att de ligger an mot kuverten. 6. Lägg tillbaka överdelen på pappersfacket och dra ut förlängningen av pappersfacket. 54 skriva ut kuverten Om programvaran innehåller en funktion för kuvertutskrift följer du anvisningarna i programvaran. 1. Öppna dialogrutan Skrivaregenskaper och välj följande inställningar: flik Inställningar ställa in Papperstyp: Automatisk eller Plain Paper Pappersstorlek: Lämplig kuvertstorlek Riktning: Lämplig kuvertriktning 2. Välj eventuellt andra inställningar. 3. Klicka på OK när du har ställt in utskriftsinställningarna. Grundläggande utskriftsanvisningar finns i skriva ut ett dokument. Om det uppstår problem när du skriver ut läser du om felsökning. 55 OH-film utskriftsanvisningar Det blir bäst resultat om du använder hp premium plus transparency film. förberedelser för utskrift 1. Lyft pappersfackets överdel. 2. Dra båda pappersledarna utåt och ta bort allt papper från facket. 3. Lufta kanterna på arken med OH-film för att separera arken och jämna sedan till kanterna. 4. Placera högst 30 OH-filmark i facket med den grova sidan nedåt och den självhäftande remsan vänd in mot skrivaren. 5. Skjut försiktigt bunten framåt tills det tar emot och se till att ingen av de självhäftande remsorna fastnar i en annan. 6. Skjut in pappersledarna så att de ligger an mot arken. 7. Lägg tillbaka överdelen på pappersfacket och dra ut förlängningen av pappersfacket. 56 utskrift av OH-film 1. Öppna dialogrutan för skrivaregenskaper och välj följande inställning: flik Inställningar ställa in Papperstyp: Automatisk, eller rätt OH-filmspapper 2. Välj eventuellt andra inställningar. 3. Klicka på OK när du har ställt in utskriftsinställningarna. Skrivaren gör en paus tills OH-filmen har torkat innan den matas ut i utmatningsfacket. Grundläggande utskriftsanvisningar finns i skriva ut ett dokument. Om det uppstår problem när du skriver ut läser du om felsökning. 57 etiketter utskriftsanvisningar Använd endast pappersetiketter som är avsedda för bläckstråleskrivare. Använd endast hela etikettark. Kontrollera att etiketterna inte är klibbiga, skrynkliga och att de sitter ordentligt fast på stödarket. Använd inte etiketter av plast eller genomskinliga etiketter. Bläcket torkar inte på sådana etiketter. förberedelser för utskrift 1. Lyft pappersfackets överdel. 2. Dra båda pappersledarna utåt och ta bort allt papper från facket. 3. Lufta kanterna på etikettbunten för att separera arken och jämna sedan till etiketternas kanter. 4. Lägg i högst 30 etikettark med etiketterna nedåt i inmatningsfacket. 5. Skjut in pappersledarna så att de ligger an mot arken. 6. Lägg tillbaka överdelen på pappersfacket och dra ut förlängningen av pappersfacket. 58 utskrift av etiketter Om programvaran innehåller en funktion för etikettutskrift följer du anvisningarna i programvaran. 1. Öppna dialogrutan för skrivaregenskaper och välj följande inställningar: flik Inställningar ställa in Papperstyp: Automatisk eller rätt typ av papper Pappersstorlek: Välj A4 eller Letter (8,5 x 11 tum) Riktning: Lämplig riktning Dubbelsidig utskrift: Avmarkerat Funktioner 2. Välj eventuellt andra inställningar. 3. Klicka på OK när du har ställt in utskriftsinställningarna. Grundläggande utskriftsanvisningar finns i skriva ut ett dokument. Om det uppstår problem när du skriver ut läser du om felsökning. 59 registerkort och andra små media tips för utskrift Använd bara kort och små media som stämmer med skrivarens specifikationer för pappersstorlek. Information om pappersstorlekar finns i storleksspecifikationer. förbereda utskrift av ett enstaka registerkort 1. Placera kortet i kuvertfacket. 2. Skjut in kortet så långt det går. förbereda utskrift av enstaka registerkort och andra små media 1. Dra ut pappersfacket och lyft fackets överdel. 2. Dra båda pappersledarna utåt och ta bort allt papper från facket. 3. Jämna till kanterna på kortbunten. 4. Lägg högst 60 kort i pappersfacket Skjut in korten så långt det går. 6. Skjut papperslängdledarna hela vägen in och skjut sedan finjusteringsledaren mot korten. 1. finjusteringsledaren 7. Skjut in pappersledaren för bredd så att den ligger an mot materialet. dra ut fackets förlängning. 8. Lägg tillbaka pappersfackets överdel, sätt tillbaka facket i skrivaren och 61 skriva ut registerkort och andra små media Om programvaran innehåller en funktion för utskrift av registerkort eller andra små media följer du anvisningarna i programvaran. 1. Öppna dialogrutan Skrivaregenskaper och välj följande inställningar: flik Inställningar ställa in Papperstyp: Automatisk eller Plain Paper Pappersstorlek: Lämplig kortstorlek Riktning: Lämplig riktning Dubbelsidig utskrift: Avmarkerad för kort som är mindre än 5 tum 8 tum Funktioner 2. Välj eventuellt andra inställningar. 3. Klicka på OK när du har ställt in utskriftsinställningarna. Om ett meddelande om att papperet har tagit slut visas kontrollerar du att korten ligger på rätt sätt i inmatningsfacket. Grundläggande utskriftsanvisningar finns i skriva ut ett dokument. Om det uppstår problem när du skriver ut läser du om felsökning. 62 fotografier utskriftsanvisningar Fotografiet måste vara i ett elektroniskt format (digitalt) innan du kan skriva ut det.

12 Ta en digital bild, skanna ett foto eller låt en fotobutik göra en elektronisk fil av fotot. Använd PhotoREt för de flesta utskrifter på fotopapper. Bäst resultat får du om du använder hp premium plus photo paper eller hp premium photo paper. förberedelser för utskrift 1. Lyft pappersfackets överdel. 2. Dra båda pappersledarna utåt och ta bort allt papper från facket. 3. Lufta kanterna på fotopapperet, så att arken separeras och jämna sedan till kanterna på bunten. 4. Lägg i högst 20 ark fotopapper med utskriftssidan nedåt i facket. 5. Skjut in pappersledarna så att de ligger an mot kanterna på papperet. 6. Lägg tillbaka överdelen på pappersfacket och dra ut förlängningen av pappersfacket. 63 utskrift av fotografier 1. Öppna dialogrutan för skrivaregenskaper och välj följande inställningar: flik Inställningar ställa in Papperstyp: Automatisk eller rätt typ av papper Utskrift på fotopapper: - PhotoREt för bästa utskriftshastighet och kvalitet eller x 1200 dpi för bilder med högre upplösning än 600 dpi (kräver 400 MB eller mer utrymme på hårddisken och det tar längre tid att skriva ut) Pappersstorlek: Lämplig pappersstorlek Dubbelsidig utskrift: Avmarkerat Funktioner 2. Välj eventuellt andra inställningar. 3. Klicka på OK när du har ställt in utskriftsinställningarna. Grundläggande utskriftsanvisningar finns i skriva ut ett dokument. Om det uppstår problem när du skriver ut läser du om felsökning. 64 gratulationskort utskriftsanvisningar Vik ut förvikta kort och lägg sedan in dem i pappersfacket. förberedelser för utskrift 1. Dra ut pappersfacket och lyft fackets överdel. 2. Dra båda pappersledarna utåt och ta bort allt papper från facket. 3. Lufta kanterna på bunten med gratulationskort för att separera dem. 4. Jämna till kanterna på kortbunten och placera sedan högst 5 kort i pappersfacket. 5. Skjut in korten så långt det går. 6. Skjut in pappersbreddledarna så att de ligger an mot kortens kanter. 7. Skjut papperslängdledarna hela vägen in och skjut sedan finjusteringsledaren mot korten. 1. finjusteringsledaren 8. Lägg tillbaka pappersfackets överdel, sätt tillbaka facket i skrivaren och dra ut fackets förlängning. 65 utskrift av gratulationskort Om programvaran innehåller en funktion för utskrift av gratulationskort följer du anvisningarna i programvaran. 1. Öppna dialogrutan Skrivaregenskaper och välj följande inställningar: flik Inställningar ställa in Papperstyp: Automatisk, eller rätt korttyp Pappersstorlek: Lämplig pappersstorlek 2. Välj eventuellt andra inställningar. 3. Klicka på OK när du har ställt in utskriftsinställningarna. Om ett meddelande om att papperet har tagit slut visas kontrollerar du att korten ligger på rätt sätt i inmatningsfacket. Grundläggande utskriftsanvisningar finns i skriva ut ett dokument. Om det uppstår problem när du skriver ut läser du om felsökning. 66 affischer förberedelser för utskrift 1. Lyft pappersfackets överdel. 2. Dra båda pappersledarna utåt och ta bort allt papper från facket. 3. Lufta kanterna på arken, så att de separeras och jämna sedan till kanterna på bunten. 4. Placera papperet i inmatningsfacket. 5. Skjut in pappersledarna så att de ligger an mot papperet. 6. Lägg tillbaka överdelen på pappersfacket och dra ut förlängningen av pappersfacket. 67 Utskrift av affischer 1. Öppna dialogrutan för skrivaregenskaper och välj följande inställningar: flik Inställningar ställa in Papperstyp: Automatisk eller Plain Paper Pappersstorlek: Lämplig storlek Riktning: Lämplig riktning Utskrift av affisch: Välj det här alternativet och sedan 2x2, 3x3 eller 4x4 Funktioner 2. Välj eventuellt andra inställningar. 3. Klicka på OK när du har ställt in utskriftsinställningarna. 4. När du har skrivit ut beskär du arkens kanter och tejpar ihop dem. Grundläggande utskriftsanvisningar finns i skriva ut ett dokument. Om det uppstår problem när du skriver ut läser du om felsökning. 68 banderoller utskriftsanvisningar Specifik utskriftsinformation finns i Information vid utgivningen. Använd hp banner paper (hp kontinuerligt papper) för bästa resultat. förberedelser för utskrift 1. Lyft pappersfackets överdel. 2. Dra båda pappersledarna utåt och ta bort allt papper från facket. 3. Ta fram upp till 20 ark kontinuerligt papper. Riv av och kasta alla eventuella perforerade remsor. 4. Placera det kontinuerliga papperet i pappersfacket med den fria änden (framkanten) av papperet vänd in mot skrivaren. 5. Skjut in pappersledarna så att de ligger an mot papperet. 6. Lägg tillbaka överdelen på pappersfacket och dra ut förlängningen av pappersfacket. 69 utskrift av banderoller Om programvaran innehåller en funktion för utskrift på kontinuerligt papper följer du anvisningarna i programvaran. 1. Öppna dialogrutan Skrivaregenskaper och välj följande inställningar: flik Inställningar ställa in Papperstyp: hp banner paper eller annat kontinuerligt papper Utskriftskvalitet: Normal Pappersstorlek: Banner [A4 (210 x 297 mm)] eller Banner [Letter (8,5 x 11 tum)] 2. Välj eventuellt andra inställningar. 3. Klicka på OK när du har ställt in utskriftsinställningarna. Grundläggande utskriftsanvisningar finns i skriva ut ett dokument. Om det uppstår problem när du skriver ut läser du om felsökning. 70 påstrykningsbilder utskriftsanvisningar När du skriver ut en påstrykningsbild med en spegelvänd bild, spegelvänds bilden vågrätt jämfört med bilden på datorns bildskärm. Bäst resultat får du om du använder hp iron-on t-shirt transfer paper. förberedelser för utskrift 1. Lyft pappersfackets överdel. 2. Dra båda pappersledarna utåt och ta bort allt papper från facket. 3. Lufta kanterna på påstrykningsarken, så att de separeras och jämna sedan till kanterna på bunten.

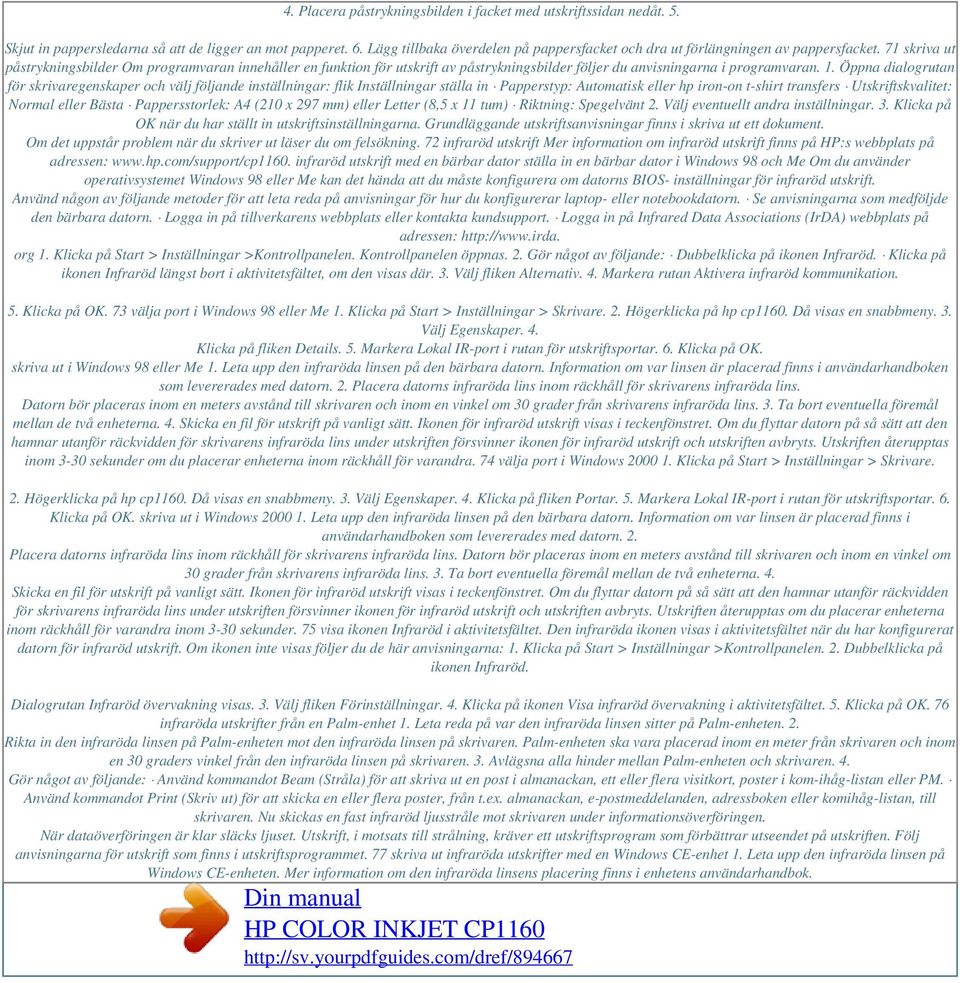

13 4. Placera påstrykningsbilden i facket med utskriftssidan nedåt. 5. Skjut in pappersledarna så att de ligger an mot papperet. 6. Lägg tillbaka överdelen på pappersfacket och dra ut förlängningen av pappersfacket. 71 skriva ut påstrykningsbilder Om programvaran innehåller en funktion för utskrift av påstrykningsbilder följer du anvisningarna i programvaran. 1. Öppna dialogrutan för skrivaregenskaper och välj följande inställningar: flik Inställningar ställa in Papperstyp: Automatisk eller hp iron-on t-shirt transfers Utskriftskvalitet: Normal eller Bästa Pappersstorlek: A4 (210 x 297 mm) eller Letter (8,5 x 11 tum) Riktning: Spegelvänt 2. Välj eventuellt andra inställningar. 3. Klicka på OK när du har ställt in utskriftsinställningarna. Grundläggande utskriftsanvisningar finns i skriva ut ett dokument. Om det uppstår problem när du skriver ut läser du om felsökning. 72 infraröd utskrift Mer information om infraröd utskrift finns på HP:s webbplats på adressen: infraröd utskrift med en bärbar dator ställa in en bärbar dator i Windows 98 och Me Om du använder operativsystemet Windows 98 eller Me kan det hända att du måste konfigurera om datorns BIOS- inställningar för infraröd utskrift. Använd någon av följande metoder för att leta reda på anvisningar för hur du konfigurerar laptop- eller notebookdatorn. Se anvisningarna som medföljde den bärbara datorn. Logga in på tillverkarens webbplats eller kontakta kundsupport. Logga in på Infrared Data Associations (IrDA) webbplats på adressen: org 1. Klicka på Start > Inställningar >Kontrollpanelen. Kontrollpanelen öppnas. 2. Gör något av följande: Dubbelklicka på ikonen Infraröd. Klicka på ikonen Infraröd längst bort i aktivitetsfältet, om den visas där. 3. Välj fliken Alternativ. 4. Markera rutan Aktivera infraröd kommunikation. 5. Klicka på OK. 73 välja port i Windows 98 eller Me 1. Klicka på Start > Inställningar > Skrivare. 2. Högerklicka på hp cp1160. Då visas en snabbmeny. 3. Välj Egenskaper. 4. Klicka på fliken Details. 5. Markera Lokal IR-port i rutan för utskriftsportar. 6. Klicka på OK. skriva ut i Windows 98 eller Me 1. Leta upp den infraröda linsen på den bärbara datorn. Information om var linsen är placerad finns i användarhandboken som levererades med datorn. 2. Placera datorns infraröda lins inom räckhåll för skrivarens infraröda lins. Datorn bör placeras inom en meters avstånd till skrivaren och inom en vinkel om 30 grader från skrivarens infraröda lins. 3. Ta bort eventuella föremål mellan de två enheterna. 4. Skicka en fil för utskrift på vanligt sätt. Ikonen för infraröd utskrift visas i teckenfönstret. Om du flyttar datorn på så sätt att den hamnar utanför räckvidden för skrivarens infraröda lins under utskriften försvinner ikonen för infraröd utskrift och utskriften avbryts. Utskriften återupptas inom 3-30 sekunder om du placerar enheterna inom räckhåll för varandra. 74 välja port i Windows Klicka på Start > Inställningar > Skrivare. 2. Högerklicka på hp cp1160. Då visas en snabbmeny. 3. Välj Egenskaper. 4. Klicka på fliken Portar. 5. Markera Lokal IR-port i rutan för utskriftsportar. 6. Klicka på OK. skriva ut i Windows Leta upp den infraröda linsen på den bärbara datorn. Information om var linsen är placerad finns i användarhandboken som levererades med datorn. 2. Placera datorns infraröda lins inom räckhåll för skrivarens infraröda lins. Datorn bör placeras inom en meters avstånd till skrivaren och inom en vinkel om 30 grader från skrivarens infraröda lins. 3. Ta bort eventuella föremål mellan de två enheterna. 4. Skicka en fil för utskrift på vanligt sätt. Ikonen för infraröd utskrift visas i teckenfönstret. Om du flyttar datorn på så sätt att den hamnar utanför räckvidden för skrivarens infraröda lins under utskriften försvinner ikonen för infraröd utskrift och utskriften avbryts. Utskriften återupptas om du placerar enheterna inom räckhåll för varandra inom 3-30 sekunder. 75 visa ikonen Infraröd i aktivitetsfältet. Den infraröda ikonen visas i aktivitetsfältet när du har konfigurerat datorn för infraröd utskrift. Om ikonen inte visas följer du de här anvisningarna: 1. Klicka på Start > Inställningar >Kontrollpanelen. 2. Dubbelklicka på ikonen Infraröd. Dialogrutan Infraröd övervakning visas. 3. Välj fliken Förinställningar. 4. Klicka på ikonen Visa infraröd övervakning i aktivitetsfältet. 5. Klicka på OK. 76 infraröda utskrifter från en Palm-enhet 1. Leta reda på var den infraröda linsen sitter på Palm-enheten. 2. Rikta in den infraröda linsen på Palm-enheten mot den infraröda linsen på skrivaren. Palm-enheten ska vara placerad inom en meter från skrivaren och inom en 30 graders vinkel från den infraröda linsen på skrivaren. 3. Avlägsna alla hinder mellan Palm-enheten och skrivaren. 4. Gör något av följande: Använd kommandot Beam (Stråla) för att skriva ut en post i almanackan, ett eller flera visitkort, poster i kom-ihåg-listan eller PM. Använd kommandot Print (Skriv ut) för att skicka en eller flera poster, från t.ex. almanackan, e-postmeddelanden, adressboken eller komihåg-listan, till skrivaren. Nu skickas en fast infraröd ljusstråle mot skrivaren under informationsöverföringen. När dataöverföringen är klar släcks ljuset. Utskrift, i motsats till strålning, kräver ett utskriftsprogram som förbättrar utseendet på utskriften. Följ anvisningarna för utskrift som finns i utskriftsprogrammet. 77 skriva ut infraröda utskrifter med en Windows CE-enhet 1. Leta upp den infraröda linsen på Windows CE-enheten. Mer information om den infraröda linsens placering finns i enhetens användarhandbok.

14 2. Rikta in den infraröda linsen på Windows CE-enheten mot skrivarens infraröda lins. Windows CE-enheten ska vara placerad inom en meter från skrivaren och inom en 30 graders vinkel från den infraröda linsen på skrivaren. 3. Ta bort eventuella föremål mellan enheten och skrivaren. 4. Öppna den fil du ska skriva ut. 5. Öppna egenskapsdialogrutan för skrivaren 6. Välj PCL inkjet i skrivarrutan. 7. Välj IRDA i rutan Port. En fast infraröd ljusstråle skickar mot skrivaren av den infraröda ikonen under informationsöverföringen. När överföringen är klar försvinner ikonen. 8. Klicka på OK. 78 underhåll byta ut bläckpatroner ersättningsalternativ underhålla bläckpatroner nummer på bläckpatroner byta ut skrivhuvuden rengöra skrivhuvudena artikelnummer för skrivhuvuden sköta skrivaren verktygslådan 79 byta ut bläckpatroner meddelanden i teckenfönstret När det är dags att byta ut en bläckpatron visas ett av följande meddelanden i teckenfönstret (bläcknivån kan variera): Information om alternativ till att byta ut bläckpatroner finns i ersättningsalternativ. Information om HP:s återvinningsprogram finns i återvinningsprogrammet för hp inkjet-produkter. 80 produktnummer När du byter bläckpatroner och skrivhuvuden skaffar du nya med sortimentnummer 14. Mer information finns i nummer på bläckpatroner. Byt ut bläckpatronen eller skrivhuvudet inom 24 timmar. Ta aldrig bort en bläckpatron och ett skrivhuvud samtidigt. 81 byta ut en bläckpatron Så här byter du ut en bläckpatron: 1. Kontrollera att pappersfackets överdel är nedfälld. 2. Kontrollera att skrivaren har startats. 3. Öppna skrivarens frontlucka. Hållaren flyttas automatiskt till mitten av skrivaren. 4. Frigör bläckpatronen genom att trycka på låsknappen på bläckpatronen, lyft upp bläckpatronen ur hållaren och kassera den. 1. pappersfack (i nedfällt läge) 2. öppna frontluckan 3. tryck på låsknappen 4. lyft upp bläckpatronen Varning! Se till att inga barn får tag i nya eller använda bläckpatroner Ta ut den nya bläckpatronen ur förpackningen och dra försiktigt bort folieskyddet från patronens botten. Viktigt! Rör inte bläckpatronens kopparkontakter eller ytan runt bläckhålen. Om du gör det kan bläckpatronens prestanda påverkas negativt. 1. svart bläckpatron 2. färgbläckpatron 3. folieskyddta bara bort skyddet 4. kopparkontaktervidrör inte eller avlägsna inte kopparkontakterna ta bort bläck Gör så här om du får bläck på följande: Hud: Tvätta med kornig tvål. Vit textil: Tvätta med blekmedel och kallt vatten. Färgad textil: Tvätta med löddrande ammoniak och kallt vatten. Varmt vatten kan fixera bläcket i tyget Sätt in bläckpatronen i hållaren och tryck den nedåt tills den fastnar. 7. Stäng frontluckan. Om det fortfarande visas ett felmeddelande som gäller bläckpatronen i teckenfönstret tar du bort bläckpatronen och sätter tillbaka den igen. Kontrollera också att bläckpatronen har rätt sortimentnummer. Om problemet fortfarande finns kvar läser du i kontakta hp:s support. 84 ersättningsalternativ hp:s förbrukningsmaterial Bäst utskriftsresultat får du om du bara använder förbrukningsmaterial från HP. Information om sortimentnummer finns i nummer på bläckpatroner. Viktigt! Skador som uppstår på grund av att HP-bläckpatroner modifieras eller fylls på eller om bläck från en annan leverantör används omfattas inte av garantin för skrivaren och skrivartillbehören. bläckpatroner från andra leverantörer än hp Bläcknivåmätaren fungerar eventuellt inte med en annan patron är en HPpatron. Om du fortsätter att skriva ut med en sådan bläckpatron får du ingen information om när patronen har för lite bläck eller när den är påtar sig heller inget ansvar för skador som kan uppstå om du använder en icke-hp-patron. fylla på bläckpatroner Om du vill installera en påfylld HP-bläckpatron måste du avaktivera bläcknivåmätaren. Läs varningen i avaktivera bläcknivåmätaren. 85 avaktivera bläcknivåmätaren När du avaktiverar bläcknivåmätaren avaktiveras funktionen som gör att bläcknivån kontrolleras. Varning! Om du följer anvisningarna nedan avaktiverar du bläcknivåmätaren för på och håll ned Strömknappen. Tryck på knappen Fortsätt en gång. på och håll ned Ström-knappen. Tryck på knappen Fortsätt tre gånger. 3. Släpp skadar bläckpatronen. Lägg patronerna i en lufttät Stäng alltid av skrivaren med bläckpatroner rekommenderar att du inte lagrar Byt ut bläckpatronen eller skrivhuvudet inom 24 Byt ut bläckpatronen eller skrivhuvudet inom 24 att skrivaren har startats. 93 textil: Tvätta med blekmedel och kallt vatten. Färgad textil: Tvätta med löddrande ammoniak och kallt vatten. Varmt vatten kan fixera bläcket i tyget Packa upp det nya skrivhuvudet och ta bort skyddstejpen. 1. bläckmunstycken 2. tejpta bara bort tejpen 3. kopparkontaktervidrör inte eller avlägsna inte kopparkontakterna 4. rör inte skrivhuvudstornet Varning! Se till att inga barn får tag i nya eller använda skrivhuvuden. 6. Ta tag i skrivhuvudets handtag och tryck försiktigt skrivhuvudet på plats i hållaren Stäng hållaren och tryck fast spärren tills det hörs ett klick. 1. spärren på hållaren 2. kontrollera att krokarna går i ringarna 8. Stäng den övre luckan och sedan frontluckan. Skrivhuvudena justeras automatiskt. 9. Vänta tills en kalibreringssida skrivs ut.

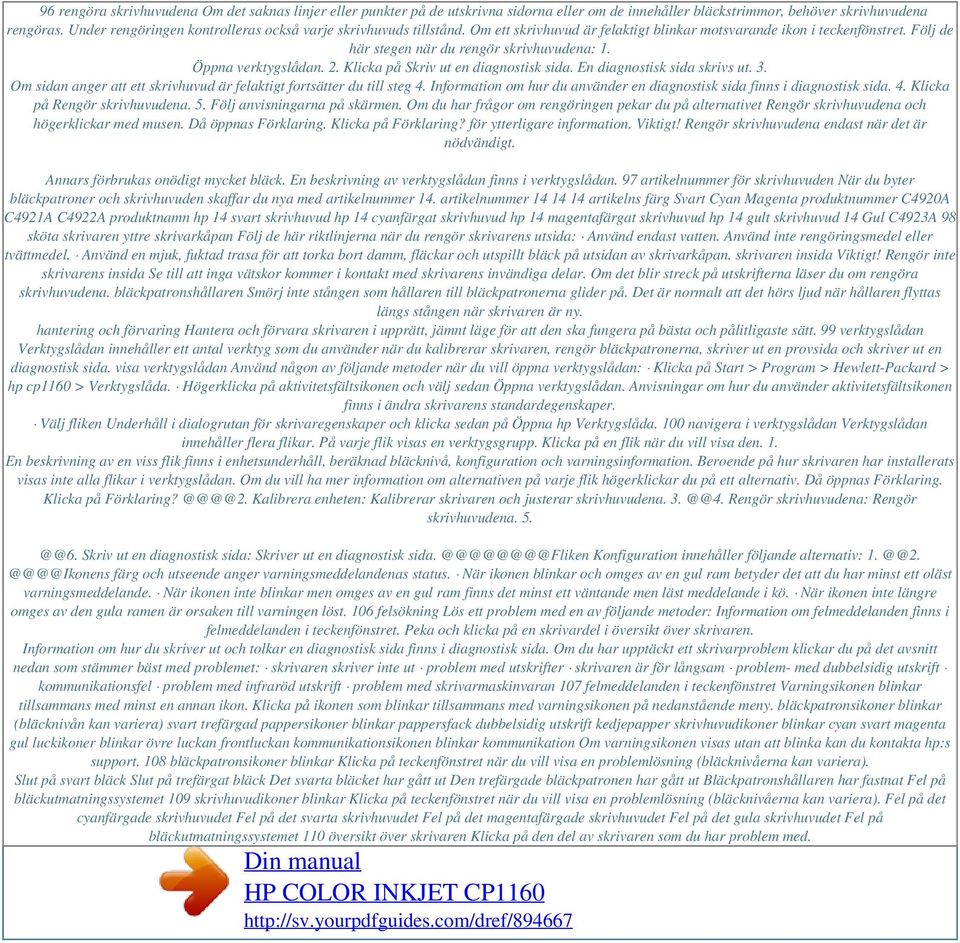

15 Powered by TCPDF ( 96 rengöra skrivhuvudena Om det saknas linjer eller punkter på de utskrivna sidorna eller om de innehåller bläckstrimmor, behöver skrivhuvudena rengöras. Under rengöringen kontrolleras också varje skrivhuvuds tillstånd. Om ett skrivhuvud är felaktigt blinkar motsvarande ikon i teckenfönstret. Följ de här stegen när du rengör skrivhuvudena: 1. Öppna verktygslådan. 2. Klicka på Skriv ut en diagnostisk sida. En diagnostisk sida skrivs ut. 3. Om sidan anger att ett skrivhuvud är felaktigt fortsätter du till steg 4. Information om hur du använder en diagnostisk sida finns i diagnostisk sida. 4. Klicka på Rengör skrivhuvudena. 5. Följ anvisningarna på skärmen. Om du har frågor om rengöringen pekar du på alternativet Rengör skrivhuvudena och högerklickar med musen. Då öppnas Förklaring. Klicka på Förklaring? för ytterligare information. Viktigt! Rengör skrivhuvudena endast när det är nödvändigt. Annars förbrukas onödigt mycket bläck. En beskrivning av verktygslådan finns i verktygslådan. 97 artikelnummer för skrivhuvuden När du byter bläckpatroner och skrivhuvuden skaffar du nya med artikelnummer 14. artikelnummer artikelns färg Svart Cyan Magenta produktnummer C4920A C4921A C4922A produktnamn hp 14 svart skrivhuvud hp 14 cyanfärgat skrivhuvud hp 14 magentafärgat skrivhuvud hp 14 gult skrivhuvud 14 Gul C4923A 98 sköta skrivaren yttre skrivarkåpan Följ de här riktlinjerna när du rengör skrivarens utsida: Använd endast vatten. Använd inte rengöringsmedel eller tvättmedel. Använd en mjuk, fuktad trasa för att torka bort damm, fläckar och utspillt bläck på utsidan av skrivarkåpan. skrivaren insida Viktigt! Rengör inte skrivarens insida Se till att inga vätskor kommer i kontakt med skrivarens invändiga delar. Om det blir streck på utskrifterna läser du om rengöra skrivhuvudena. bläckpatronshållaren Smörj inte stången som hållaren till bläckpatronerna glider på. Det är normalt att det hörs ljud när hållaren flyttas längs stången när skrivaren är ny. hantering och förvaring Hantera och förvara skrivaren i upprätt, jämnt läge för att den ska fungera på bästa och pålitligaste sätt. 99 verktygslådan Verktygslådan innehåller ett antal verktyg som du använder när du kalibrerar skrivaren, rengör bläckpatronerna, skriver ut en provsida och skriver ut en diagnostisk sida. visa verktygslådan Använd någon av följande metoder när du vill öppna verktygslådan: Klicka på Start > Program > Hewlett-Packard > hp cp1160 > Verktygslåda. Högerklicka på aktivitetsfältsikonen och välj sedan Öppna verktygslådan. Anvisningar om hur du använder aktivitetsfältsikonen finns i ändra skrivarens standardegenskaper. Välj fliken Underhåll i dialogrutan för skrivaregenskaper och klicka sedan på Öppna hp Verktygslåda. 100 navigera i verktygslådan Verktygslådan innehåller flera flikar. På varje flik visas en verktygsgrupp. Klicka på en flik när du vill visa den. 1. En beskrivning av en viss flik finns i enhetsunderhåll, beräknad bläcknivå, konfiguration och varningsinformation. Beroende på hur skrivaren har installerats visas inte alla flikar i verktygslådan. Om du vill ha mer information om alternativen på varje flik högerklickar du på ett alternativ. Då öppnas Förklaring. Klicka på Kalibrera enheten: Kalibrerar skrivaren och justerar skrivhuvudena. Rengör skrivhuvudena: Rengör skrivhuvudena. Skriv ut en diagnostisk sida: Skriver ut en diagnostisk Konfiguration innehåller följande färg och utseende anger varningsmeddelandenas status. När ikonen blinkar och omges av en gul ram betyder det att du har minst ett oläst varningsmeddelande. När ikonen inte blinkar men omges av en gul ram finns det minst ett väntande men läst meddelande i kö. När ikonen inte längre omges av den gula ramen är orsaken till varningen löst. 106 felsökning Lös ett problem med en av följande metoder: Information om felmeddelanden finns i felmeddelanden i teckenfönstret. Peka och klicka på en skrivardel i översikt över skrivaren. Information om hur du skriver ut och tolkar en diagnostisk sida finns i diagnostisk sida. Om du har upptäckt ett skrivarproblem klickar du på det avsnitt nedan som stämmer bäst med problemet: skrivaren skriver inte ut problem med utskrifter skrivaren är för långsam problem- med dubbelsidig utskrift kommunikationsfel problem med infraröd utskrift problem med skrivarmaskinvaran 107 felmeddelanden i teckenfönstret Varningsikonen blinkar tillsammans med minst en annan ikon. Klicka på ikonen som blinkar tillsammans med varningsikonen på nedanstående meny. bläckpatronsikoner blinkar (bläcknivån kan variera) svart trefärgad pappersikoner blinkar pappersfack dubbelsidig utskrift kedjepapper skrivhuvudikoner blinkar cyan svart magenta gul luckikoner blinkar övre luckan frontluckan kommunikationsikonen blinkar kommunikation Om varningsikonen visas utan att blinka kan du kontakta hp:s support. 108 bläckpatronsikoner blinkar Klicka på teckenfönstret när du vill visa en problemlösning (bläcknivåerna kan variera). Slut på svart bläck Slut på trefärgat bläck Det svarta bläcket har gått ut Den trefärgade bläckpatronen har gått ut Bläckpatronshållaren har fastnat Fel på bläckutmatningssystemet 109 skrivhuvudikoner blinkar Klicka på teckenfönstret när du vill visa en problemlösning (bläcknivåerna kan variera). Fel på det cyanfärgade skrivhuvudet Fel på det svarta skrivhuvudet Fel på det magentafärgade skrivhuvudet Fel på det gula skrivhuvudet Fel på bläckutmatningssystemet 110 översikt över skrivaren Klicka på den del av skrivaren som du har problem med.
