1 Väglämning Del av gamla vägen förbi Ulfstorp mot Anneberg Rapport 2016:11 Antikvarisk kontroll Östergötlands län, Östergötland, Norrköpings kommun, Konungsunds socken, fastigheterna Konungsunds-Säby 7:3, Konungsunds-Sten 2:2 och Bjärby 1:1 m fl, RAÄ Konungsund 16:1 2, 46, 15:1 4, 79 samt nyupptäckt fornlämning Marita Sjölin

2

3 Väglämning Del av gamla vägen förbi Ulfstorp mot Anneberg Rapport 2016:11 Antikvarisk kontroll Östergötlands län, Östergötland, Norrköpings kommun, Konungsunds socken, fastigheterna Konungsunds-Säby 7:3, Konungsunds-Sten 2:2 och Bjärby 1:1 m fl, RAÄ Konungsund 16:1 2, 46, 15:1 4, 79 samt nyupptäckt fornlämning Dnr Marita Sjölin

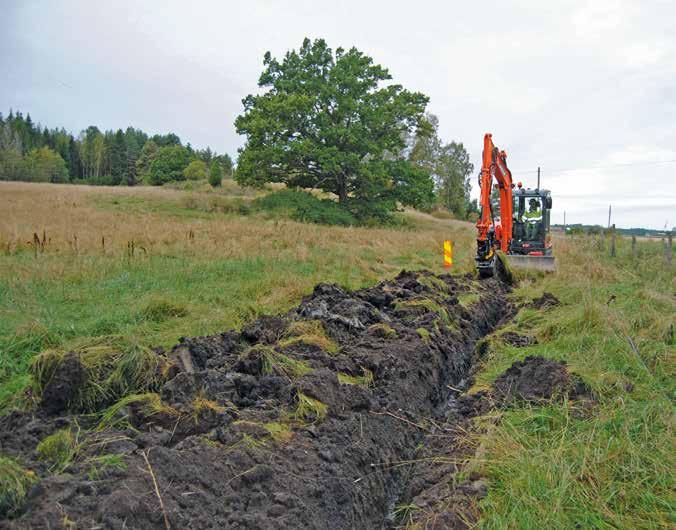

4 Arkeologerna Statens historiska museer Vi har kontor i: Hägersten Linköping Lund Mölndal Stockholm Uppsala Telefon till växel: Kontakt: E-post: Arkeologerna Statens historiska museer Rapport 2016:11 Lantmäteriets kartor är godkända från sekretessynpunkt för spridning. Kartor: Marita Sjölin Foto: Britt Ajneborn, Marita Sjölin Bildredigering: Britt Lundberg Layout: Britt Lundberg Omslag: Schaktning för ny markkabel i Anneberg. Fotograferad från öster. Foto: Britt Ajneborn. Tryck/utskrift: Arkitektkopia AB, 2016.

5 Innehåll Sammanfattning 5 Inledning 5 Bakgrund 5 Landskap och fornlämningsbild 5 Syfte och målsättning 7 Metod och genomförande 7 Resultat 7 Tidigare kända fornlämningar berördes ej 8 Väglämning 8 Ett järnföremål 9 Åtgärdsförslag 10 Referenser 10 Litteratur 10 Källor 10 Administrativa uppgifter 10

6 4 Väglämning del av gamla vägen förbi Ulfstorp mot Anneberg Förundersökning Figur 1. Läget för undersökningen markerat på utsnitt ur Topografiska kartan Lantmäteriet. Skala 1:

7 Väglämning del av gamla vägen förbi Ulfstorp mot Anneberg 5 Sammanfattning Med anledning av schaktningsarbeten i nära anslutning till fornlämningar i Anneberg, Konungsunds socken, har Arkeologerna, Statens historiska museer utfört antikvarisk kontroll. I närområdet finns ett gravfält (RAÄ 79:1), tre stensättningar (RAÄ 16:1 2, 46:1) och fyra skärvstenshögar (RAÄ 15:1 4). Syftet med den antikvariska kontrollen var i första hand att tillse att fornlämningarna berördes i så liten omfattning som möjligt samt i andra hand att dokumenteras eventuellt påträffade lämningar. Den antikvariska kontrollen genomförde som en schaktningsövervakning. Ingen av de kända fornlämningarna berördes av arbetsföretaget. Däremot påträffades delar av en stenlagd väg, troligen en äldre sydligare sträckning av nuvarande väg förbi Ulfstorp mot Anneberg. Vid framrensning av stenläggningen framkom ett 30x20 mm stort, närmast runt föremål med en uppvikt liten pigg på ena sidan, möjligen en sölja, där tornen blivit något uppvikt. De sedan tidigare kända fornlämningarna berördes ej. Fornlämningsskydd kvarstår. Den nyupptäckta väglämningen bedöms som fast fornlämning med lagskydd. Lagskydd innebär att eventuellt kommande exploateringar i angränsande område fordrar vidare arkeologiska insatser. Ansökan om tillstånd enligt Kulturmiljölagen (1988:950) ställs till länsstyrelsen, vilka beslutar i ärendet. Inledning Bakgrund Med anledning av Eon Elnät Sverige AB:s schaktningsarbeten för ny markkabel och byte av ledningsstolpar i Anneberg har Arkeologerna, Statens historiska museer utfört antikvarisk kontroll efter Länsstyrelsens beslut (dnr ). Beslutet föranleddes av att schaktningen utfördes i ett fornlämningsrikt område och i nära anslutning till fornlämningar i form av tre stensättningar (Konungsund 16:1 2 och 46), fyra skärvstenshögar (Konungsund 15:1 4) samt ett gravfält (Konungsund 79). Den antikvariska kontrollen utfördes vid flera tillfällen under perioden 9 september 5 oktober Ansvarig arkeolog var Marita Sjölin som även svarat för föreliggande rapport. I fält medverkade även Britt Ajneborn. Landskap och fornlämningsbild Vikbolandet, där arbetsområdet är beläget, utgör en fornlämningsrik trakt. Tillsammans med Norrköpingsområdets slättbygd räknas det som ett av Östergötlands tre centralområden (Kaliff 1999). På Vikbolandet finns de flesta arkeologiska perioder representerade, men landskapet domineras framför allt av fornlämningar från yngre bronsålder, järnålder och medeltid i form av skålgropar, skärvstenshögar, gravfält, fornborgar, runstenar och många tidiga kyrkor. Gravfälten ligger vanligtvis på grusåsar och höjdsträckningar i närheten av åkermarken och de utgörs ofta av olika typer av stensättningar (Nilsson 1987). Det finns även lämningar efter by-/gårdstomter samt torplämningar.

8 6 Väglämning del av gamla vägen förbi Ulfstorp mot Anneberg Konungsund 31:2 Konungsund 31:1 2:4 Konungsund 31:3 Konungsun 3:1 Konungsund 80:1 Konungsund 17:2Konungsund 17:1 Konungsund 17:3 Konungsun Konungsund 16: Konungsund 46:1 Konungsund 16:1 Anneberg Konungsund 15:2 Konungsun Ulfstorp Konungsund 79:1 2:2 1:5 Konungsund 1:6Konungsun 1:7 1:8 1:2 1:9 Kuddby 37:1 Bjärby storskog Förundersökningsområde Schakt Väglämning m Kuddby 291:1 Kuddb Figur 2. Schakt och nyupptäckt väglämning markerat på utsnitt ur GSD-Fastighetskartan, blad 8G 8h. Skala 1:4000.

9 Väglämning del av gamla vägen förbi Ulfstorp mot Anneberg 7 Det finns flera fornlämningar i anslutning till arbetsområdet. Fornlämningarna utgörs av ett gravfält, tre stensättningar och fyra skärvstenshögar (FMIS): RAÄ 15:1 4 utgörs av fyra skärvstenshögar. Samtliga är övertorvade och runda eller närmast runda till formen. Två mäter 7 10 meter i diameter och 0,4 meter i höjd, den tredje är 9 meter i diameter och 1 1,2 meter hög och den fjärde är hela meter stor och 0,8 1,2 meter hög. RAÄ 16:1 2 utgörs av två stensättningar. Båda är övertorvade, runda och 8 respektive 10 meter i diameter samt 0,3 meter höga. RAÄ 46:1 utgörs av en stensättning. Den är övertorvad, rund, 8 meter i diameter och 0,3 meter hög. RAÄ 79:1 utgörs av ett gravfält, som består av fem runda stensättningar, 5 7 meter stora och 0,1 0,2 meter höga. Dessutom finns det en skeppsformig stensättning, som är 16 meter lång, 2,5 meter bred och 0,2 meter hög. Syfte och målsättning Syftet med den antikvariska kontrollen var i första hand att tillse att fornlämningarna berördes i så liten omfattning som möjligt. De fornlämningar som framkom vid schaktningen dokumenterades avseende karaktär och omfattning. Metod och genomförande Den antikvariska kontrollen genomfördes som en schaktningsövervakning, det vill säga att en arkeolog närvarade vid den maskinella schaktningen när denna utfördes i närheten av kända fornlämningar. Matjorden inom schaktets bredd banades ned med hjälp av grävmaskin utrustad med planeringsskopa till anläggningsförande nivå. Påträffade anläggningar rensades fram med hjälp av handredskap och dokumenterades. Schakt och anläggningar mättes in och dokumenteras digitalt med hjälp av D-GPS/RTK-GPS. All mätdata fördes in i Intrasis. Digital fotodokumentation utfördes som stöd för minnet och för underlag till denna rapport. Fynd samlades in knutna till sin kontext och basregistrerades i Intrasis. Fyndmaterialet förvaras vid Arkeologernas lokaler i Linköping i väntan på beslut angående fyndfördelning. Resultat Schakt för ny markkabel placerades på båda sidor av vägen mot Råby, från Ulfstorp i väster till tomterna öster om Anneberg. Ett kortare schakt drogs även upp till Anneberg (Figur 2). Totalt schaktades drygt 300 m förbi kända fornlämningar. Dessutom togs ett 2x2 meter stort område upp i samband med byte av en ledningsstolpe. Huvuddelen av stolparna kommer emellertid att stå kvar eftersom det fortsättningsvis kommer att gå tele i dem. Schaktens bredd uppgick till cirka 0,2 (i botten) och 0,5 meter (i ytan) och dess djup till 0,4 0,8 meter. På de ställen där kabeln skulle tryckas under vägen grävdes 4x1,5 meter stora och ungefär 1 meter djupa gropar. Jordfyllningen utgjordes av sandig morän i högre lägen och lera i lägre lägen. Matjorden var mestadels lerblandad och innehöll en del sten och en del inslag av tegel närmast ladugården i väster.

10 8 Väglämning del av gamla vägen förbi Ulfstorp mot Anneberg Tidigare kända fornlämningar berördes ej Arbetet skedde i anslutning till flera fornlämningar; tre stensättningar, fyra skärvstenshögar och ett gravfält (RAÄ 16:1 2, 46:1, 15:1 4, 79). Genom den antikvariska kontrollen kunde det säkerställas att ingen av de kända fornlämningarna berördes av arbetsföretaget. Väglämning I en av de gropar som grävdes för att trycka markkabeln under vägen mot Råby påträffades delar av en stenlagd väg (A207). Strax nedanför den mindre bergknalle där det finns ett gravfält (RAÄ 79), grävdes två 4x1,5 meter stora gropar. Under cirka 0,3 meter tjocka lerblandade matjorden vidtog grå lera/mjäla. I den östra gropen påträffades ett lager av 0,05 0,2 meter stora stenar tätt lagda i leran. Stenarna rensades fram och bland stenarna påträffades ett mindre järnföremål. Lagret med sten bedöms utgöra resterna efter en stenlagd väg. I schaktet framkom endast 1,8 meter av vägen. Av en storskifteskarta över Ulfstorp upprättad år 1781 framgår att nuvarande väg tidigare löpte närmare bergknallen med gravfältet (D50 16:1). Det kan således vara en del av denna äldre vägsträckning som nu påträffats. Den östra gropen med väglämningen behövde inte användas för tryckning av kabel. Gropen återfylldes och väglämningen undersöktes inte vidare. Anr Typ Längd (m) Bredd (m) Beskrivning 207 Väglämning 1,8 1,5 Lager av 0,05 0,2 meter stora stenar tätt lagda i leran. Bedöms utgöra resterna efter en stenlagd väg. Tabell 1. Väglämningen (A207) utgjordes av 0,05 0,2 meter stora stenar lagda tätt intill varandra. Figur 3. Under matjorden framkom 0,05 0,2 meter stora stenar, vilka bedöms utgöra lämningarna efter en stenlagd väg (A207). Fotograferad från väster. Foto: Britt Ajneborn.

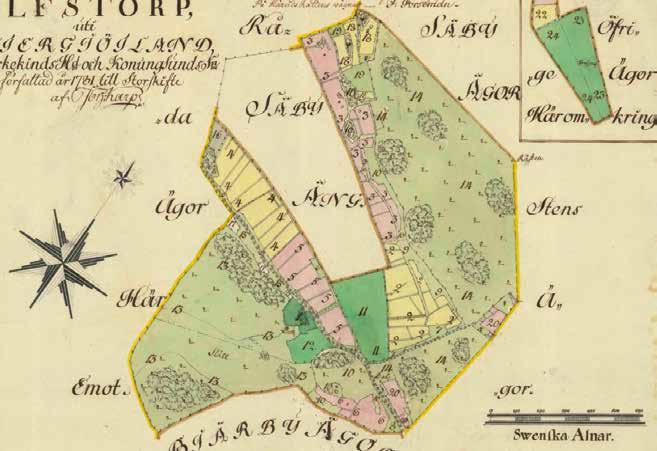

11 Väglämning del av gamla vägen förbi Ulfstorp mot Anneberg 9 Figur 4. Av en storskiftetskarta från 1781, framgår att vägen förbi Ulfstorp tidigare gick närmare bergknallen med gravfältet, Nr 10 på kartan. (D50-16:1). Ett järnföremål Vid framrensning av stenläggningen framkom ett järnföremål (Fyndnr 1). Föremålet är 30x20 mm stort, närmast runt med en uppvikt liten pigg på ena sidan. Föremålet är korroderat och det är därmed svårt att fastställa vad det har varit. Storleken och formen talar för att det är en sölja, där tornen blivit något uppvikt. Fnr Material Sakord Antal Vikt (g) Längd (mm) Bredd (mm) Beskrivning 1 Järn Sölja (?) Svag fördjupning i mitten antyder att det kan ha varit en ring som nu korroderat samman. En pigg på ena sidan kan vara tornen, som böjts. Tabell 2. Ett mindre järnföremål låg bland stenpackningen i den gamla vägen. Kan det vara en sölja som någon resande tappat? Figur 5. I stenläggningen framkom en sölja av järn. Foto: Marita Sjölin.

12 10 Väglämning del av gamla vägen förbi Ulfstorp mot Anneberg Åtgärdsförslag De sedan tidigare kända fornlämningarna berördes ej. Fornlämningsskydd kvarstår. Den nyupptäckta väglämningen bedöms som fast fornlämning med lagskydd. Lagskydd innebär att eventuellt kommande exploateringar i angränsande område fordrar vidare arkeologiska insatser. Ansökan om tillstånd enligt Kulturmiljölagen (1988:950) ställs till länsstyrelsen, vilka beslutar i ärendet. Linköping i december 2015 Marita Sjölin Referenser Litteratur Kaliff, A Arkeologi i Östergötland. Scener ur ett landskaps förhistoria. OPIA 20. Uppsala. Nilsson, C Gravundersökningar i Östergötland åren T. Andrae, M. Hasselmo & K. Lamm (red) år på 20 år. Arkeologiska undersökningar i Mellansverige. RAÄ. Byrån för arkeologiska undersökningar. Stockholm. Källor Lantmäteristyrelsens arkiv D50-16:1, Östergötlands län, Konungsunds socken, Ulvstorp nr 1, Storskifte 1781, Johan karp. Administrativa uppgifter Län: Östergötland. Landskap: Östergötland. Kommun: Norrköping. Socken: Konungsund. Plats: Anneberg. Undersökningens mittpunkt: X , Y Koordinatsystem: Sweref 99 TM. SHMM:s dnr: Länsstyrelsens dnr: Projektnr: A Intrasisprojekt: SHMM2015:028. Rapportnr: 2016:11. Ansvarig arkeolog: Marita Sjölin. Övrig personal: Britt Ajneborn. Beställare: Länsstyrelsen Östergötland. Kostnadsansvarig: Eon Elnät Sverige AB. Undersökningstid: 9 september 5 oktober Arkivhandlingar: Förvaras i Antikvarisk-topografiska arkivet (ATA), RAÄ, Stockholm. Fynd: Fynd nr 1. Förvaras på Arkeologerna, Statens historiska museer, Linköping, i väntan på fyndfördelningsbeslut.

13

14 Sedan tidigare kända fornlämningar berördes inte när Eon bytte stolpar och schaktade för ny markkabel i Anneberg. Däremot påträffade Arkeologerna, Statens historiska museer som följde arbetet en del av en väglämning.
