1 Beskrivning Emballeringslinje 1 (6) Emballeringslinje Tillverkare: Fimi SpA, Italy Tillverkningsår: 1985 Innehåll 1 Allmänt Bandmottagare Vändbord med våg Bandningsstation Centreringsrullbana Plockposition, rullbana Staplingsrullbanor Staplare Utmatningsvagn Rullbana 1-3, och Vägningsstation Bandningsstation Ringvändare Elutrustning Dokumentation,... 6

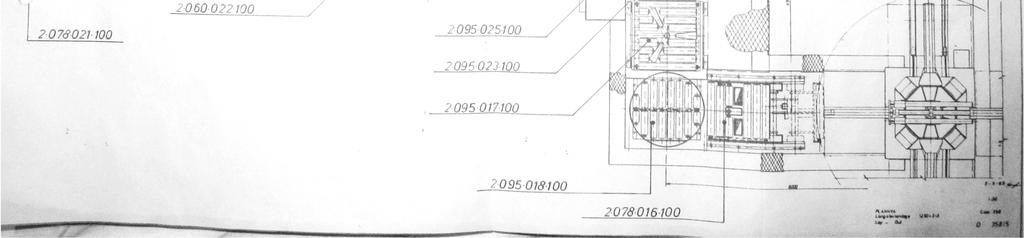

2 Beskrivning Emballeringslinje 2 (6) 1 Allmänt 1.1 Tekniska data Emballeringslinjen Material Kallvalsat stål Galvaniserat, aluzinkbelagt Målat, omålat Tjocklek: Bandbredd: Bandinnerdiameter: 0,35-5 mm mm 508/610 mm Bandytterdiameter: max 1200 mm Bandvikt kg Vikt bandstaplar: max 5000 kg Höjd bandstaplar: Pallspecifikation, yttermått Pallhöjd mm, exkl. pall mm mm Elmatning: Huvudspänning 500 V, 50 Hz IT-system Manöverspänning 220 V, 50 Hz Inkommande matning 250 A 1.2 Layout

3 Beskrivning Emballeringslinje 3 (6) 2 Bandmottagare Hämtar band från Slittlinjens vändkors, vänder till liggande läge och transporterar till vändbordet. Försett med magnet och en pinne för att åstadkomma säker plockning av band från vändkorset. 3 Vändbord med våg Rullbana, vridbar 90⁰, drivning med AC-motor och vridning med hydraulmotor. Hela konstruktionen upphängd på lastceller kopplade till en TOLEDO-vågenhet för vägning av varje individuellt band. 4 Bandningsstation 1 För radiell bandning av varje band. Försedd med koniska rullar som medger rotation av bandet i läge för bandning. Stationen monterad på ett lyftbord, slaglängd 500 mm, som möjliggör justering till en korrekt ergonomisk arbetsposition. 5 Centreringsrullbana Mellanlagring och centrering av rullarna. 6 Plockposition, rullbana Mellanlagring av band och stopp av dessa i en position lämplig för staplaren att hämta. Stoppositionen erhålls med stor noggrannhet, genom avkänning av bandets innerdiameter. 7 Staplingsrullbanor Tre styck separatdrivna rullbanor som utgör staplingsposition för bandstaplar.

4 Beskrivning Emballeringslinje 4 (6) 8 Staplare Hämtar med lyftmagnet från plockposition och staplar i tre olika positioner på staplingsrullbanorna. Ram med traversbanor med ändlägesstoppar. Åkvagn med lyftmagnet, drivs av två drivna Demag-åkverk. Lyft görs med hydraulcylinder. Lyftmagnet av typ elektro-permanentmagnet, som använder el för att lösgöra lasten. Klarar alltså att hålla lasten vid strömavbrott. 9 Utmatningsvagn Transporterar bandstaplarna till rullbana 1 och 2. Lika uppbyggt som vändbordet men monterat på hjul, vars drifter består av två styck Demag åkverk med AC-motorer. 10 Rullbana 1-3, och Vägningsstation Fyra rullbanor, två före bandningsstation 2 och två efter. Rullbanan efter bandningsstation 2 är försedd med vågenhet. 11 Bandningsstation 2 För bandning av bandstaplarna. Rullbanan är vridbar med hydraulmotor för att ge åtkomst för bandning runt hela stapeln. 12 Ringvändare Med denna rullbana kan de emballerade ringstaplarna vickas upp så att centrumhålet ligger i horisontalplanet. Vridning sker med hydraulcylinder.

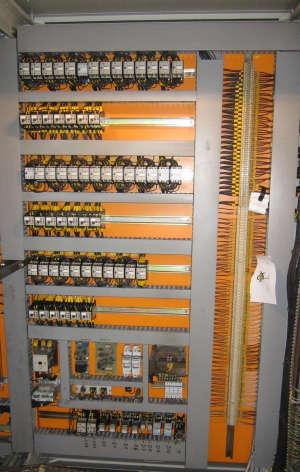

5 Beskrivning Emballeringslinje 5 (6) 13 Elutrustning 13.1 Elutrustning, allmänt Elutrustningen är i huvudsak inte uppgraderad utan består av den utrustning som levererades Utrustningen är väl dokumenterad med tydliga märkningar av alla komponenter och kablar Manöverpulpeter Alla manöverpulpeter är väl strukturerade efter funktioner. Alla skyltar är på svenska. Huvudpulpet Emballering 13.3 Apparatskåp Bilden till vänster visar alla apparatskåp för Emballeringslinjen, placerad i separat ventilerat utrymme. Till höger visas hur skåpet med kontaktorer är uppbyggt

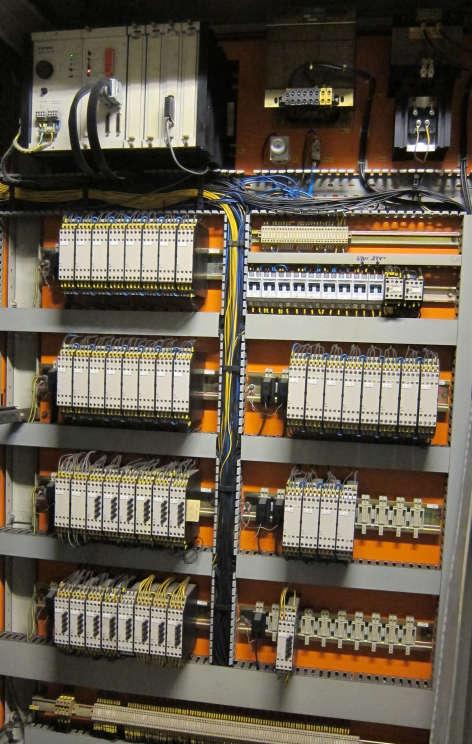

6 Beskrivning Emballeringslinje 6 (6) 13.4 PLC-utrustning Styrsystemet för Emballeringslinjen är ett Siemens Simatic S5-110S. Uppbyggnad av PLC-utrustningen visas på vilden till vänster. För programmering och felsökning finns en stationär dator, gemensam med Slittlinjen. 14 Dokumentation, 14.1 Elutrustning Dokumentationen finns ej digitalt. Den är dock väl strukturerad med all utrustning väl märkt, både komponenter i elskåp och yttre utrustning Dokumentationen är också strukturerad enligt funktion. Exempel på huvudkretsar och manöverkretsar visas på bilderna till vänster. Dokumentationen är på svenska. Dokumentationen finns också väl strukturerad i pärmar Övrig utrustning Mekanisk utrustning finns dokumenterad på ett bra sätt vad gäller sammanställningsritningar. Hydraulik- och pneumatikschemor med stycklistor finns också. Inget finns i digital form.
