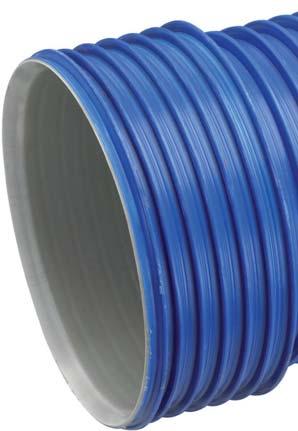

1 UPONOR INFRASTRUKTUR UPONOR MARKFÖRLAGD VENTILATION Ett ventilationssystem, där delar av ventilationskanalerna läggs i mark under eller utanför byggnaden.

2

3 Innehållsförteckning Uponor markförlagd ventilation Förslag på beskrivningstext Teknisk information Förläggning i grundvatten Kravspecifikation Uponor krav Märkning Kravspecifikation Uponor krav Märkning Mottagningskontroll och hantering Föräggning och montering Installation av rör och delar Ø Installation av rör och delar Ø Installation av rör och delar Ø Montering av övriga detaljer Kortfattat utdrag från NS 3420-V: Användningsområden Uponor UVS Rör Uponor UVS Böjar Uponor UVS T-rör Uponor UVS Reduktioner Uponor UVS Påstick Uponor UVS Ändlock, Smörjmedel Uponor UVS Ingjutningsmuffar Uponor UVS Ljuddämpare Uponor Tornlösningar Uponor UVS ute- och Avluftsunderdel Uponor UVS Ute- och Avluftstorn Uponor UVS Kombitorn DAK-applikation UPONOR MARKFÖRLAGD VENTILATION 3

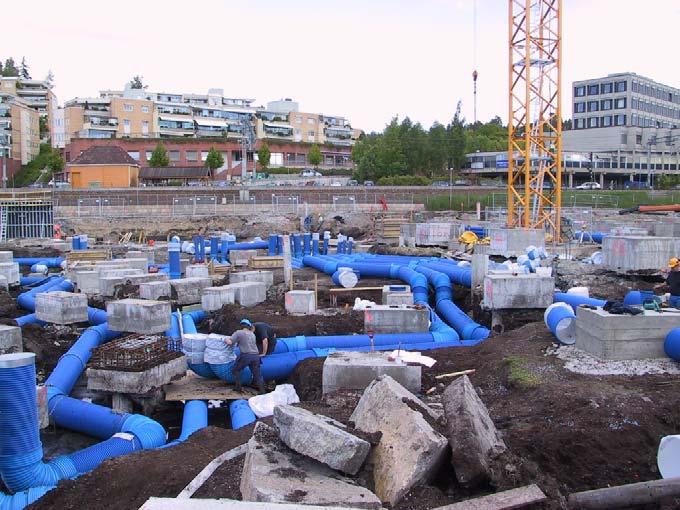

4 Uponor markförlagd ventilation Objektbeskrivningsnamn: Uponor UVS Uponors markförlagda ventilation är ett system utvecklat speciellt för byggnader som är i behov av stora luftmängder. Systemet ger möjlighet till förenklad kanaldragning, reducerade bygghöjder, samt möjliggör en friare arkitektur. Uponor UVS är väl beprövat och har använts under en längre tid. Systemet lämpar sig utmärkt för exempelvis skolor, sjukhus, industrier, kontorsbyggnader, flerbostadshus, parkeringsgarage mm. Systemet kan användas för så väl nybyggnation som renovering av befintliga byggnader. Ett problem med traditionella ventilationslösningar är att de behöver stort utrymme i innertaket och kanaldragningar skall samtidigt samsas med andra system och utrustning. Stora ytor används ofta till kanaldragning och schakt vilket tar ytor som skulle kunna utnyttjats bättre. Valet av ventilation blir ofta en kompromiss mellan behov och möjligheter. Lösningen är att lägga delar av ventilationssystemet i marken. Med Uponors tornlösningar kan fläktrummet placeras utanför byggnaden, i botten- eller källarplan. De platskrävande till/frånlufts kanalerna kan placeras under mark och på så sätt frigörs yta, möjliggör fler byggnadstekniska lösningar och ger en säker och optimal drift. Lösningen ger enkel byggnadsgeometri med större valfrihet för arkitektur och luftiga takytor. Över bottenplattan använder man traditionella ventilationskanaler i plåt. När de stora platskrävande kanalerna Ventilation avlägsnas inifrån byggnaden kan man i många fall reducera bygghöjden. En säker och platsbesparande lösning, som blir ekonomiskt intressant för hela byggprojektet. Kanalsystemet är tillverkat i plastmaterialen Polypropen (PP) Ø och Polyeten (PE) Ø Material som är kemikaliebeständiga, klarar stora påfrestningar, har lång livslängd och ett lågt värmekonduktivitetstal, vilket gör att man oftast inte behöver isolera kanalsystemet. Uponor UVS tätning är unik och säkerheten mot läckage är extra stor jämfört med andra typer av markrörssystem. Färgen på kanalsystemet är blått för att visa att det är ventilation så att man inte förväxlar dem med andra typer av markrör exempelvis avlopp eller dagvatten. I Norge har man länge installerat markförlagd ventilation och där har man sedan 2004 en standard som heter NS 3420-V:2012. Det är den enda standard som finns för markförlagd ventilation i hela Europa och uppfyller Uponor UVS. Uponor UVS Markförlagd ventilation av fabrikat 4 UPONOR MARKFÖRLAGD VENTILATION

5 Förslag på beskrivningstext Uponor UVS Kanalsystemet i mark skall vara blått för att signalera att kanalerna används till ventilation. Systemet skall vara tillverkat i PP- eller PE-plast. Kanaler och delar skall levereras rena och emballerade. Systemet skall vara vattentätt. Täthetsprovning skall utföras efter NS3420-V för hela systemet innan anläggningsarbetet går vidare. Läggningsanvisning för plaströr av Nordiska Plaströrgruppen (NPG), samt producentens egna läggningsanvisningar skall följas. Uponor UVS torn Ventilationstorn fabrikat Uponor UVS. Tornet skall vara av materialet PE och ha en ljusgrå färg (RAL 7035). Huven skall vara tillverkad av aluminium och försedd med smådjursäkert nät. Tornet skall vara försett med dränering i botten och anslutande kanaler skall läggas med fall mot tornet. Tornet ställs på en 300 mm hög bädd av makadam. Därför väljer du Uponor UVS Möjliggör nya byggnadstekniska lösningar Bidrar ofta till en förbättrad byggnadsekonomi. Spar utrymme och kan minska bygghöjden. Större frihet för arkitekten. Uppfyller kraven i NS 3420-V för kanaler i mark. Flexibel och slagfast konstruktion. Tät lösning kan installeras i områden med hög grundvattennivå. God värme och ljudisoleringsförmåga. Brett och anpassat produktsortiment. Slät insida med lågt friktionsmotstånd. God kemikaliebeständighet. Möjlighet till specialanpassade lösningar. UPONOR MARKFÖRLAGD VENTILATION 5

6 Teknisk information Färgmarkering Uponor UVS tillverkas i en blå färg för att indikera användningsområdet ventilation. Den blå färgen ger även en indikation i mark vid framtida eventuell uppgrävning samt skiljer sig från befintliga dag- och spillvattensystem. Miljövänligt Rören och delarna är tillverkade i de återvinningsbara materialen PP och PE. Kemikaliebeständighet Systemet är kemikaliebeständigt och materialet lämpar sig väl för att ligga i aggressiva miljöer. För att se motståndskraft mot ett specifikt ämne finns mer information på vår hemsida uponor.se. Tryckfall Tryckfallsdiagram för traditionella ventilationskanaler i plåt kan även användas för att beräkna tryckfallet för Uponor UVS. Energieffektivisering Genom att använda Uponors tornlösningar och placera luftintaget utanför byggnaden och med ventilationskanalerna i marken så får man en positiv värmeeffekt på vintern och kyla på sommaren. Längden på den markförlagda kanalen, läggningsdjup och lufthastigheten skapar förutsättningar på hur stor denna effekt blir. Brandteknisk information Materialen PP och PE är brännbara. Vid sektionering installeras brandspjäll enligt traditionella lösningar. PP och PE består av kol- och väteatomer. Vid förbränning bildas vatten och koldioxid genom reaktion med syret. Radon Uponor UVS är tätt och inga radongaser tränger in i systemet. Vid genomföring av källarvägg eller bottenplatta säkras radontätheten med ingjutningsmuffar alternativt andra radontäta lösningar. Ventilation Statisk elektricitet PP och PE material fungerar som en isolatorer och leder inte ström. Vid lufthastighet > 15 m/s och när det är mycket partiklar i luftströmmen, kan det under ogynsamma förhållanden genom statisk elektricitet, skapas en hög spänning i rörsystemet. Detta problem uppstår inte när rören är nedgrävda. Vid öppen montering leds spänningar bort med en kopparledning som skruvas fast utvändigt på röret och leds till jord. Användningstemperaturer För PE-material kan kontinuerlig lufttemperatur vara -40 C till +45 C. Maxtillåten korttidstemperatur är +80 C. För PP-material kan kontinuerlig lufttemperatur vara -40 C till +60 C. Maxtillåten korttidstemperatur är +95 C. Materialet blir styvare och mindre slagtåligt vid låga temperaturer, och mjukare vid höga. System- och materialdata Egenskaper Enhet PP-materialet PE-materialet Densitet kg/m Längdutvidgningskoefficient mm/m K 0,15 1,18-0,20 Värmekonduktivitet W m -1 K-1 0,20 0,40 E-modul 3 min Mpa UPONOR MARKFÖRLAGD VENTILATION

7 Upphängning Där det finns risk för stora sättningar i marken kan man säkra kanalerna genom att lägga svep runt om som man sedan fäster i armeringen i bottenplattan. Svepen och stagen skall vara av rostfritt stål. Isolering/värmeförlust PE och PP har låg värmeledningsförmåga, vilket gör att det oftast inte finns behov av att isolera rörsystemet. Vid de fall man har kanaler med uppvärmd luft som inte ligger under byggnaden bör man isolera kanalsysstemet. Även kanaler som ligger i utkanten av en byggnad kan behöva isoleras. Enklast är att bruka en cellplast låda eller isolerande markskiva som man sätter runt röret. Rekommenderad tjocklek på isolering är ca 200mm. Täthet Uponor UVS är ett tätt och driftsäkert system. Tätningen i skarven säkras genom ett högt packningstryck under och efter montering. Uponors ventilationsrör är absolut täta och bör täthetsprovas enligt NS 3420-V innan röret täcks över. Det är speciellt viktigt i områden där grundvattennivån är hög. Emballering/rengöring Rör och delar är emballerade vid leverans. Emballaget skall inte tas bort innan installation. Ventilationsrören kan rengöras med de flesta typer av rengöringsmedel utan att rörsystemet blir skadat. UPONOR MARKFÖRLAGD VENTILATION 7

8 Förläggning i grundvatten I de fall ventilationskanalerna ligger förlagda i grundvatten bör man lägga kanalerna med lätt fall mot en punkt där eventuell kondens kan rinna av. I områden med högt grundvatten och finkorniga massor kan ventilationskanalerna behöva belastas med vikter så att upplyftning inte sker. Ventilationskanalerna som ligger under byggnaden behöver inte säkras om de är förlagda rätt eftersom vikten från byggnaden samt materialen kring röret håller den på plats. Under själva installationsfasen kan man behöva säkra upp rörena. Oftast räcker vikten från massorna att hålla kanalerna på plats för kanaler som ligger utanför byggnaden. Enklaste sättet för att tynga ner kanalsystemet är att gjuta en halvmåne i betong över röret så att vikten från betongen tynger ner kanalen. Tabellen nedan anger hur mycket rören behöver belastas i kg per meter, då hela kanalen är under vatten. Vid grova massor och ett läggningsdjup större än rördiametern är det oftast tillräckligt med vikten från överfyllnaden. Finns risk för uppflytning ska konsult kontaktas för kontroll och beräkning. Support går även att få av Uponor teknisk support. Grundvattennivå Betongvikt Di Belastning i Kg/meter Ventilation 8 UPONOR MARKFÖRLAGD VENTILATION

9 Kravspecifikation Uponor krav Uponor UVS dimension Följande översikt jämför de krav som ställs för SS-EN 13476, Nordic Poly Marks krav och visar de höga krav som Uponor har i tillägg. Uponors ventilationssystem uppfyller även kraven som ställs i NS 3420-V. NS 3420-V för ventilation i mark NS 3420-V är den standard för markförlagd ventilation som följs i Norge. Standarden har funnits sedan augusti I Sverige bör man följa den norska standarden eftersom det är den enda i Europa. Kravspecifikation Uponor krav Egenskaper Referens till SS-EN 13476, DS-EN 13476, EN 13476, NPG/PS 103:2006 Nordic Poly Mark SBC EN13476 Uponor tilläggskrav Slaghållfasthet rör 0 C; fallhöjd 1,0 m -10 C; fallhöjd 1,0 m 0 C; fallhöjd 2,5 m -20 C; fallhöjd 2,0 m Ringflexibilitet rör 30 % av di 30 % av di 60 % av di Fogtäthet med tätningsring Det krävs 5 % och 10 % deformation av muff resp. spetsända. SS-EN1277, DS-EN1277: Villkoren B (deformation) skall uppfyllas. Det krävs 10 % och 15 % deformation av muff resp. spetsända. SS- EN1277, DS-EN1277: Villkoren B (deformation) skall uppfyllas Det krävs 20 % och 30 % deformation av muff resp. spetsända. SS-EN1277, DS-EN1277: Villkoren B (deformation) skall uppfyllas dim 315 = 2 > dim 315 = 1,5 SS-EN 1277, DS-EN 1277: Villkoren C (avvinkling) skall uppfyllas dim 315 = 2 > dim 315 = 1,5 SS-EN 1277, DS-EN 1277: Villkoren D (både deformation och avvinkling) skall uppfyllas dim 315 = 4 > dim 315 = 3 SS-EN 1277, DS-EN 1277: Villkoren D (både deformation och avvinkling) skall uppfyllas Tätningsringens långtidsegenskaper 100-årsvärde vid 1,5 bar 100-årsvärde vid 1,5 bar 100-årsvärde vid 2,0 bar Tätningsring Ska överensstämma med SS-EN eller -2 vid 45 C Ska överensstämma med EN eller -2 vid 45 C Ska överensstämma med EN eller -2 vid 60 C Motståndsförmåga mot kombinerad utvändig last och hög temperatur EN 1437:1998 Skall vara överensstämmande med SS/EN 681, DS/EN 681 del 1 eller 2 vid 45 C Skall vara överensstämmande med SS/EN 681, DS/EN 681 del 1 eller 2 vid 45 C 1) Följande krav gäller Vertikal deformation: 9 % Avvikelse från rakhet i bottenlopp: 3 mm Bottenloppsradie: Öppning på svetsfog: Täthet vid 0,35 bar/15 min: 80 % av ursprunglig 20 % av godstjockleken Läckage får inte förekomma UPONOR MARKFÖRLAGD VENTILATION 9

10 Märkning Uponor UVS dimension Märkning av Uponor UVS Nedan illustreras märkningen av Uponor markförlagd ventlation samt en förklaring av den. VENTILATION UVS PP 315/277 SN8 UD ➄ Exempel på märkning av Uponor UVS VENTILATION UVS PP 450/400 SN8 Tillverkare Användningsområde: Ventilation Produktsystem Material: Polypropen Utv./inv. diameter Ringstyvhetsklass UD ➄ Användningsområde UD = under och utanför byggnader Iskristall. Kan hanteras vid låga temperaturer Tillverkningsenhet ➄ = Fristad Ventilation Tillverkningstidpunkt: dag/månad/år/timme 10 UPONOR MARKFÖRLAGD VENTILATION

11 Kravspecifikation Uponor krav Uponor UVS dimension I nedanstående översikt finns en uppställning av de krav som ställs i samband med tillverkning av Uponor UVS. Det är Uponors egna interna produktkrav enligt fabriksstandard 750 som används i den löpande tillverkningskontrollen, och dessa uppfyller SS-EN I tillägg uppfyller Uponors markförlagda ventilationssystem NS 3420-V. Kravspecifikationer Uponor krav Egenskap Referens till SS-EN och SBC EN Uponor krav Fabriksstandard 750, som uppfyller SS-EN och SBC EN UPONOR MARKFÖRLAGD VENTILATION 11

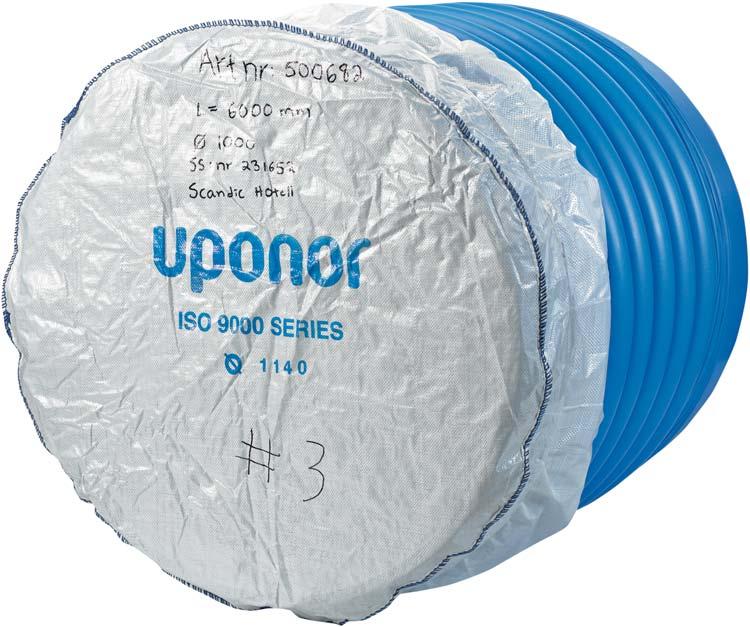

12 Märkning Uponor UVS Märkning Rören märks på emballagehuven Uponor 38/ LEP Tillverkare Tillverkningstidpunkt vecka/år Art. nr: Ø 1000 L 6000 Info Ventilation Artikelnummer Dimension innerdiameter Rörlängd Order nr. samt projekt 12 UPONOR MARKFÖRLAGD VENTILATION

13 Mottagningskontroll och hantering Mottagnings kontroll Mottagningskontroll av de levererade produkterna bör göras genast efter att de har kommit fram till leveransadressen. Kontrollera om leveransen är komplett enligt följesedel. Det är viktigt att kontrollera samtliga produkter vid leverans, eftersom ansvaret överflyttas till leveransmottagaren. Transport Muffade rör ska ligga förskjutna så att muffarna är fria. Rören får hänga högst 1 m ut över kanten på lasset när de inte ligger i fabrikens buntar. För fabriksbuntade rör gäller att den bakersta träramen ska vila på bilens flak. Hantering Rör och rördelar får inte tippas av utan skall lyftas försiktigt av från lastbilen. Lossa stora buntar och större dimensioner med lyftstroppar alternativt en gaffeltruck. Förvaringsplats bör vara förberedd vid leverans. Vi rekommenderar att leveransen sker så nära installationsplatsen som möjligt. Det skall finnas reglar eller ramar till lösa rör och underlaget skall vara plant. Rören skall inte ligga och vila på muffen. Produkter bör transporteras runt på byggarbetsplatsen så lite som möjligt. Allmänt ska alla rör och delar hanteras och transporteras med försiktighet för att undvika onödiga skador. Vid stapling av rör på arbetsplats var noga med att kontrollera sa att inte rörena kan rasa. Transport, hantering och lagring sker bäst med användning av originalemballaget. Rör och delar bör därför förvaras så länge som möjligt i det emballage som fabriken har levererat. Plastmaterials slagtålighet avtar med sjunkande temperatur och hantering bör därför ske med större varsamhet i kyla. Rekommenderad högsta stapelhöjd för rör på en arbetsplats. Ø buntar Ø lager Ø lager Ø lager UPONOR MARKFÖRLAGD VENTILATION 13

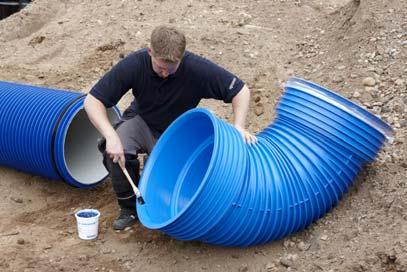

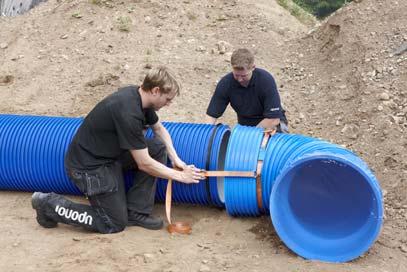

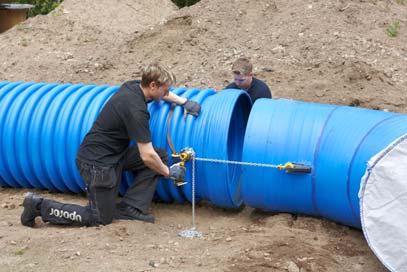

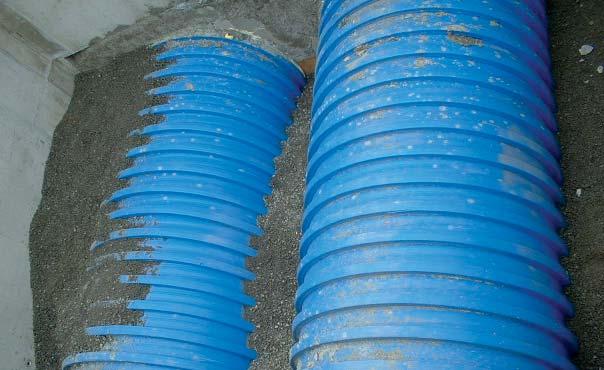

14 Förläggning och montering Förläggning av ventilationsrör Ledningsbädden skall ha en kornstorlek på 8-32 mm och ledningsbädden skall vara 15 cm, minst 10 cm vid muffen. Kring röret ska man ha en stödpackning på 0,2 x D. Kringfyllnadsmaterialet ska ha största kornstorlek 60 mm för rördimensionerna Ø mm. För dimensioner från 1200 är största kornstorlek 100 mm. Kringfyllningen läggs lagervis och komprimeras. Graderade kringfyllningsmassor ska användas till 300 mm över rörtoppen. Riktningslagret under röret och massorna i ett lager 300 mm rakt över röret ska inte komprimeras. Rekommenderade fyllnadshöjder Vid projektering med stora djup kontrollera med Uponor så att inte ovaliteten blir för stor. Rekommenderat minsta fyllnadshöjd från rörtopp till markyta. Grönyta Gång & cykelväg Övrig väg Motortrafikled 0,3 m fyllnadshöjd 0,4 m fyllnadshöjd 0,6 m fyllnadshöjd 0,8 m fyllnadshöjd Omfyllning och komprimering Rördimension Max kornstorlek i kringfyllningsmaterialet (mm) Kornstorlek ledningsbädd och stödpackning (mm) Maximal lagertjocklek vid kringfyllning (mm) Komprimering vid sidan av röret > 79% St. Proctor upp till 90% av rörets höjd. Resterande fyllning Skyddslager Inte komprimerad Lagervis tillfyllning Stödpackning (8-32 mm kornstorlek) Ledningsbädd (8-32 mm kornstorlek) AMA Anläggning 07 Läggningsföreskrifter enligt AMA Anläggning för Ø har beskrivningstexten PB Läggningsföreskrifter enligt Ventilation AMA Anläggning för Ø har beskrivningstexten PB UPONOR MARKFÖRLAGD VENTILATION

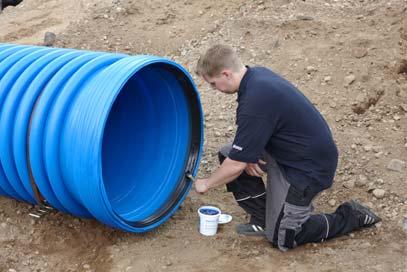

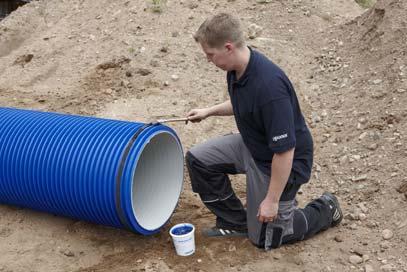

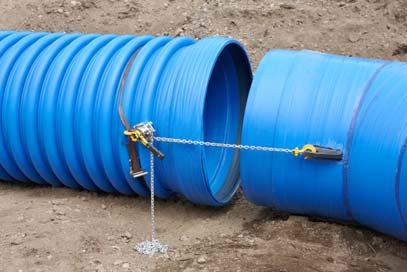

15 Installation av rör och delar Ø Rörgraven ordnas med en ledningsbädd på ca 15 cm och kornstorleken skall vara 8-32 mm. Fyllnadsmaterialet får inte ha en kornstorlek större än 60 mm. Rören lyfts ned i rörgraven med godkända lyftstroppar. De får inte skadas under hanteringen och emballagen behålls på. 1. Kapningen av röret görs med fogsvans. Såga i spåret mellan två ribbor. Efter kapning avlägsnas graderna med kniv eller fil. Tvätta bort och torka av eventuell smuts i rör och på delar. 2. Löst levererade packningar monteras på rörändans andra spår. På detta sätt säkerställer man en optimal täthet. Applicera Uponor smörjmedel både i muffen och på tätningsringen. 3. Använd en träkloss för att inte skada röret under montering. Som hjälp kan man använda ett spett eller en spade. 4. Röret ska monteras ända in i muffens botten. Det får inte bildas någon spalt mellan rörända och muffbotten. Riktningsändringar på 4 får tas upp av skarven för Ø Tätningsringen monteras i andra spåret från spetsändan. Applicera Uponor smörjmedel både i muffen och på tätningsringen. 6. Använd en träkloss för att inte skada böjen under montering. Som hjälp kan man använda ett spett eller en spade. 7. Röret ska monteras ända in i muffens botten. Det får inte bildas någon spalt mellan rörända och muffbotten. Riktningsändringar på 4 får tas upp av skarven för Ø UPONOR MARKFÖRLAGD VENTILATION 15

16 Installation av rör och delar Ø Rörgraven ordnas med en ledningsbädd på ca 15 cm och kornstorleken skall vara 8-32 mm. Fyllnadsmaterialet får inte ha en kornstorlek större än 60 mm. Rören lyfts ned i rörgraven med godkända lyftstroppar. De får inte skadas under hanteringen och emballagen behålls på. 1. Kapa röret i önskad längd med sticksåg eller fogsvans. Såga i spåret mellan tva ribbor. Efter kapning avlägsnas graderna med kniv eller fil. Tätningsringen monteras i andra spåret från spetsändan. På detta sätt säkerställer man en optimal täthet. 2. Applicera Uponor smörjmedel både på tätningsringen men också invändigt i muffen för att få en enklare sammanföring. Ventilation 3. För att installera rör används enklast skopan på grävmaskinen för att trycka samman rörena. Tänk på att använda mellanlägg för att inte skada röret. För böjar och delar för man enklast samman dessa genom att fästa spännband i båda ändar och dra dem samman. 4. Röret ska monteras i muffens botten. Det får inte bildas någon spalt mellan rörända och muffbotten. Riktningsändringar på 3 får tas upp av skarven för Ø UPONOR MARKFÖRLAGD VENTILATION

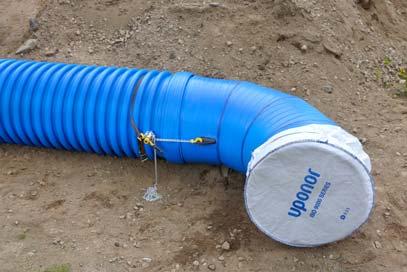

17 Installation av rör och delar Ø Rörgraven ordnas med en ledningsbädd på ca 15 cm och kornstorleken skall vara 8-32 mm. Rörets dimension bestämmer max kornstorlek på fyllnadsmaterialet. Rören lyfts ned i rörgraven med godkända lyftstroppar. De får inte skadas under hanteringen och emballagen behålls på. Rör och delar i Ø 600 och större tillverkas i exakta längder efter ritning. För att se vart de olika delarna skall placeras följ ritning från Uponor. 1. Emballagen tas bort och rörändarna rengörs så att sand eller annan förorening avlägsnas från kopplingsytorna. Smörjmedel från Uponor appliceras både på packningen i muffen och spetsänden av röret så att monteringen blir enklare. Kontrollera att packningen ligger vikt inåt och att den inte är skadad. 2. För att montera rör mot rör gör man det enklast genom att skjuta på med skopan på grävmaskinen. Tänk på att använda mellanlägg mellan skopa och rör. Montering med maskin skall ske med stor försiktighet och kontrollerat. För att montera ihop delar görs det enklast med hjälp av två stycken kedjeblock som fästs vid spännband eller monteringsöron. Monteringsöron finns påsvetsade på spetsändan på böjar och detaljer för att förenkla montering. Två stycken svetsas på varje rördelsände för dimensioner 600 mm. 3. Dra i samma tempo så att spetsändan kommer rakt in i muffen. Om spetsändan kommer in snett fastnar röret och man får börja om. Packningstrycket är högt och det kan vara nödvändigt att flytta fästpunktena vid montering. 4. Skarven kontrolleras visuellt utvändigt för att säkerställa att packningen inte vrängt sig. Kanten till spetsändan skall vara helt intill muffen. Återfyll och komprimera runt röret enligt föreskrifter. Riktningsändringar på 2 får tas upp av skarven för Ø 600 och ändrade vinklar på 1 tillåts för större dimensioner. UPONOR MARKFÖRLAGD VENTILATION 17

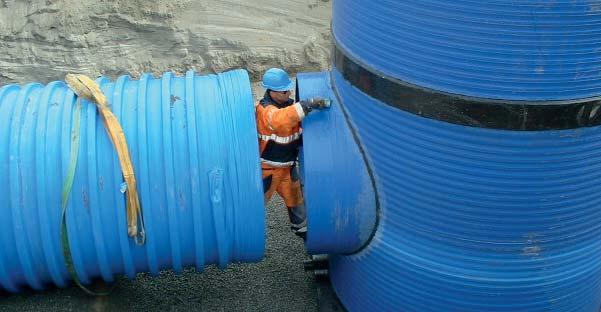

18 Montering av övriga detaljer Ventilationstorn Tornet är försett med invändiga lyftöglor för säker hantering när tornet lyfts på plats. För att lyfta tornet krävs grävmaskin eller kran. Tornet placeras på en 300 mm hög makadambädd. Skjut på med skopa eller kran för att koppla samman mot rör. Kedjeblock kan även användas för att dra samman. För röranslutning Ø mm sitter en muffända på tornet. För Ø tillverkas tornet normalt med en spetsända så att anslutande rör som kopplas mot har muff. Ingjutningsmuff Ingjutningsmuffen placeras så att muffen är ut från byggnaden så att rören kan kopplas in. Ingjutningsmuffen tillverkas efter tjocklek på väggen som den skall gjutas in i. Ingjutningsmuffen har en krage runt sig med färdigborrade hål. Använd dessa hål för att fästa upp ingjutningsmuffen i formen. Ventilationshuv Huven placeras på toppen på tornet. Medföljande svarta distanser används för att se till att huven står i centrum på tornet. På huvens underkant finns förborrade hål. På dessa ställen skruvar man fast huven mot tornet. Distansen skall vara innanför ventilationshuvens kant alltså mellan huv och torn. På toppen av huven sitter lyftöglor så att man säkert kan lyfta den på plats. Ventilation 18 UPONOR MARKFÖRLAGD VENTILATION

19 Tryckprovning av markförlagd ventilation, kortfattat utdrag från NS 3420-V:2012 Täthetsprov ger en försäkran att systemet är tätt. Det är bara Uponors ventilationskanaler som ligger förlagda i mark som behöver trycktestas enligt NS 3420-V. Systemet bör trycktestas innan man fyller igen massorna kring röret. Vid testet ska kanalerna pluggas igen med lufttäta pluggar exempelvis gummibäljar som man fyller med luft. Ett starttryck på 10 % över provtrycket skall hållas i 5 minuter. Därefter sänker man till provtrycket och utför trycktestet. Kanaler som ligger över grundvatten skall trycktestas med: - provtryck: Pa - provtid: 5 minuter - tillåtet tryckfall 100 Pa Kanaler som ligger under grundvatten skall trycktestas med: - provtryck: Pa - provtid: 5 minuter - tillåtet tryckfall 500 Pa Dokumentation Provningen och dess resultat bör dokumenteras. Det ska vara signerat och märkt med datum. - kort beskrivning om vilken anläggning som prövats - högsta provtryck - iakttagelser under prövning - plats och datum för prövning Fullständiga standarden finns att beställa på UPONOR MARKFÖRLAGD VENTILATION 19

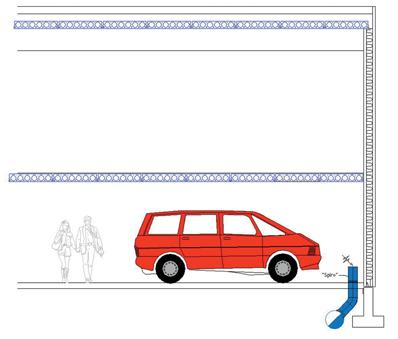

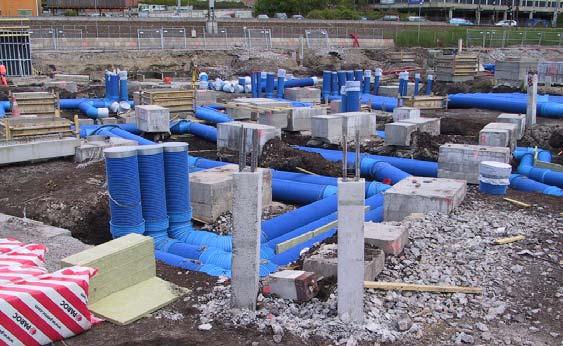

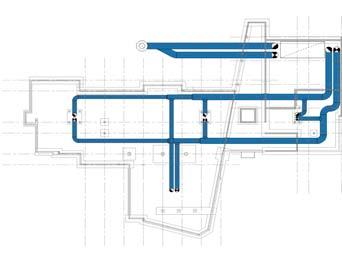

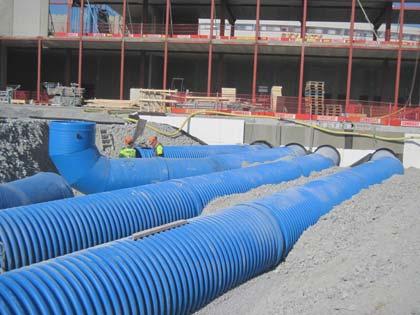

20 Användningsområden Parkeringsgarage under mark Parkeringsgarage som ligger under marken har oftast ett begränsat utrymme vilket göra att man ofta får problem med utformningen av ventilationen. Genom att lägga markförlagd ventilation med kanaler under eller vid sidan av byggnaden så frigörs ytor och byggandet förenklas. En säker och platsbesparande lösning. När man placerar ventilationskanalerna i marken blir den platsbrist som brukar råda enklare att hantera. Uponors lösning levereras till överkant på bottenplatta/källarvägg och därifrån används traditionella plåtkanaler. Se illustration 1. Nya Industribyggnader / hallar I industribyggnader är kravet på luftmängd stor. Ofta är det höga takhöjder och långa överföringsavstånd mellan fläktrummet och lufttillförseln till de bortre ändarna av byggnaden. Traditionellt placeras fläktrum och kanaler i byggnaden och tar upp plats som skulle kunna användas bättre. Ventilationskanalerna kan även komma i konflikt med traverskranar och övrig utrustning. Den optimala lösningen är att placera fläktrummet fritt utanför byggnaden alternativt i källaren. Delar av ventilationssystemet läggs i marken och ytor frigörs vilket kan gör att man kan utnyttja byggnaden mer effektivt. Se illustration 2. Ventilation Illustration 1 Illustration 2 20 UPONOR MARKFÖRLAGD VENTILATION

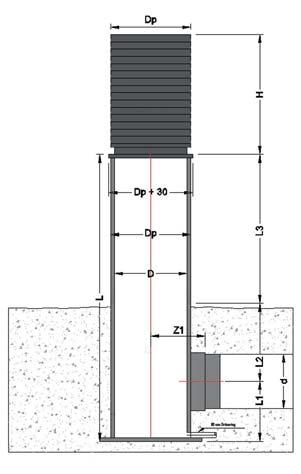

21 Tornlösningar Med Uponors tornlösningar får man en säker och funktionell ute-, avluft- eller kombitorn med lång livslängd. Kanalen läggs med lätt fall från fläktrummet mot tornet. Eventuell kondens kan på så sätt rinna till tornet där det dräneras bort. För att säkerställa att inte vatten tränger igenom källarväggen används ingjutningsmuffar. Se illustration 3. Till- och frånluftsfördelning Delar av ventilationskanalerna läggs under byggnaden för både till- och frånluft. På så sätt får man bort de stora platskrävande kanaler som annars tagit upp plats i själva byggnaden. Detta gör att man frigör stora ytor vilket i många fall gör att man kan reducera bygghöjden och därmed minska den totala byggnadskostnaden. Lösningen möjligör ofta en enklare kanaldragning. Om man är ute efter ett mer arkitekturiskt utseende är detta en god lösning eftersom man inte behöver ta samma hänsyn till byggnadens inre eftersom kanalerna läggs i marken. Man kan även få luftiga takytor utan synliga ventilationskanaler. Se illustration 4. Teknikrum i extern byggnad Med Uponor UVS finns möjligheten att placera fläktrummet som en separat byggnad. Denna teknikbyggnad skulle man även kunna använda som värme och elcentral. Uteluften tas in och avluften förs bort med Uponors tornlösningar. Tilluften fördelas under marken till de olika byggnaderna och frånluften förs sedan tillbaka under marken. Kanaler med uppvärmd luft som inte ligger under byggnaden bör isoleras. Se illustration 5. Illustration 3 Illustration 4 Illustration 5 UPONOR MARKFÖRLAGD VENTILATION 21

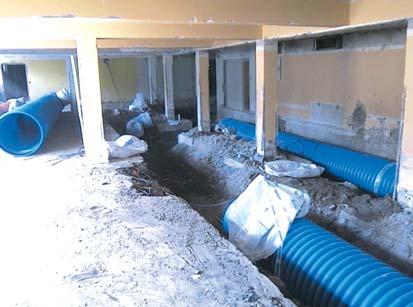

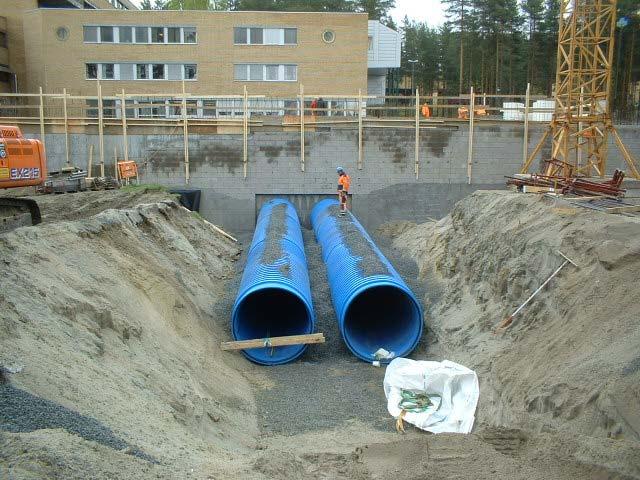

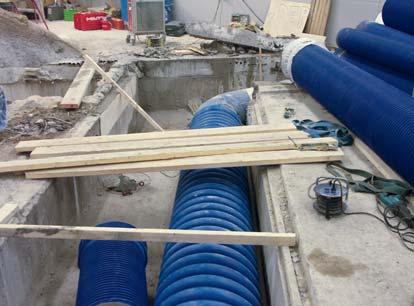

22 Renovering av befintliga byggnader Ett stort problem med äldre byggnader är att de ofta inte klarar luftkraven som vi ställer idag. Det är ofta förknippat med stora kostnader att renovera byggnader och ventilationskanalerna tar upp stor yta vilket det inte alltid finns plats för. Med Uponors lösningar behöver de stora ventilationskanalerna inte finnas i själva byggnaden. Skissen nedan visar hur man bland annat kan använda Uponors lösningar. Se illustration 6. Ventilation Illustration 6 22 UPONOR MARKFÖRLAGD VENTILATION

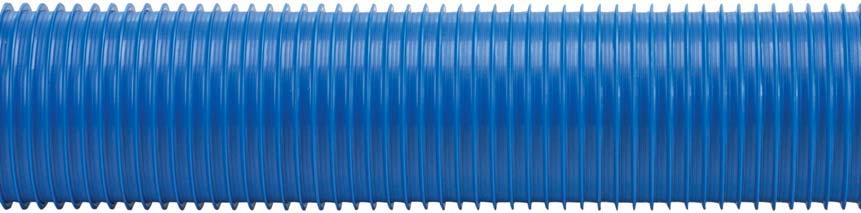

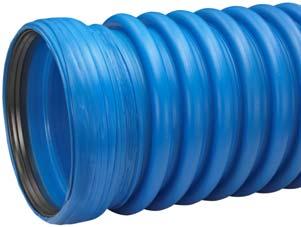

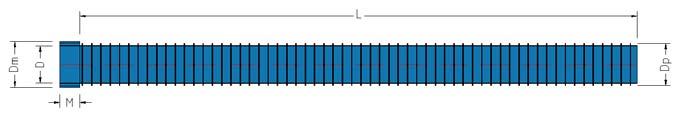

23 Sortiment - Uponor UVS Rör Rör Andra längder än 6 meter går att få för Ø OBS! Ø tillverkas efter ritning i exakta längder och de går inte att kapa på plats. Ø levereras i 6 meters längder och kan kapas i önskade längder på installationsplatsen. Nominell M Diameter Diameter Diameter Uponor diameter invändig utvändig utvändig nr (D) (Dm) (Dp) (6 m) Rörkonstruktion Ø PP. Rörkonstruktion Ø PE. Tätningsring/dubbelmuff OBS! 2 st tätningsringar för varje del. 1 st tätningsring per rörlängd. DN rör Tätningsring Dubbelmuff Dubbelmuff Uponor nr Uponor nr Total längd UPONOR MARKFÖRLAGD VENTILATION 23

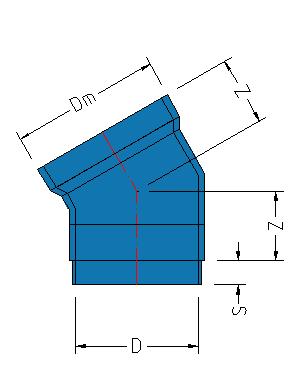

24 Uponor UVS Böjar Böjar 30, 45 och 90 Böjar med andra gradtal eller byggmått än standard går att få efter förfrågan. Ø böjar tillverkas med monteringsöron för att underlätta installationen. Till de mindre böjarna Ø behövs 2 st tätningsringar per böj. DN M 30 Uponor 45 Uponor 90 Uponor Z mm nr Z mm nr Z mm nr Böjar Ø Böjar Ø Ventilation 24 UPONOR MARKFÖRLAGD VENTILATION

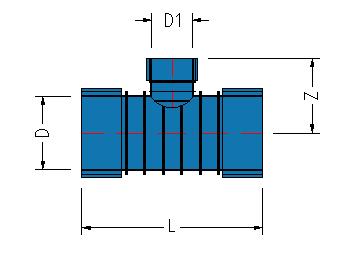

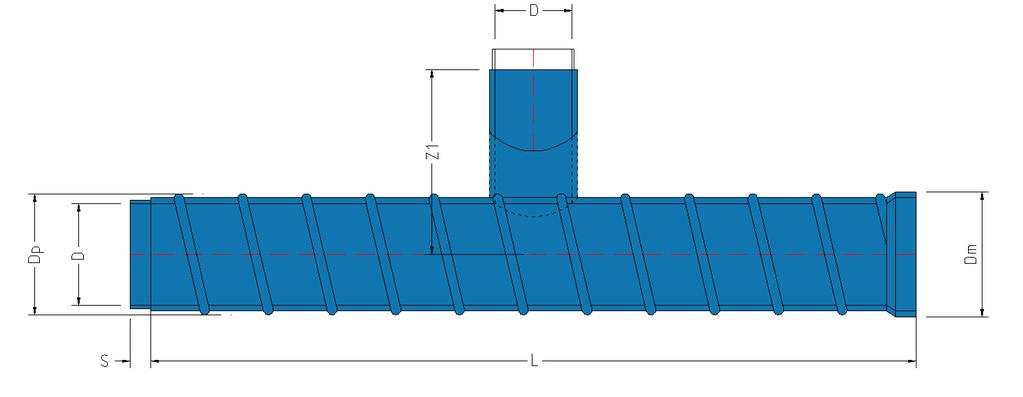

25 Uponor UVS T-rör T-rör 90 DN1/DN2 Z1 Z2 Uponor nr 600 / / / / / / / / T-rör 90 DN DN2 Uponor nr Uponor nr Uponor nr Uponor nr Uponor nr Byggmått L och Z Uponor T-rör Ø L Z L 250 Z L 315 Z L 400 Z L 500 Z UPONOR MARKFÖRLAGD VENTILATION 25

26 Uponor UVS Reduktioner Reduktion Standard centrisk men på förfrågan kan exentriska tillverkas. DN 1/ DN 2 Uponor nr Uponor nr Uponor nr Uponor nr Uponor nr Uponor nr Uponor nr Uponor nr Uponor nr Uponor nr Uponor nr Uponor nr Ventilation 26 UPONOR MARKFÖRLAGD VENTILATION

27 Uponor UVS Påstick Påstick 90 graders påstick blir svetsat på fabrik för direkt installation på byggplats. Varje påstick beskrivs som en egen del, där L2-måttet räknas från muffen, och den totala rörlängden L anges. Fler påstick kan placeras på samma rör. Som standard levereras påstick med Z1-mått som anges i tabellen på denna sidan. Enligt avtal kan andra längder tillverkas. Huvudrör Påstick Uponor nr Uponor nr Uponor nr Uponor nr Uponor nr Uponor nr Uponor nr Uponor nr Påstick Z1 Standard byggmått Huvudrör Påstick UPONOR MARKFÖRLAGD VENTILATION 27

28 Uponor UVS Ändlock, Smörjmedel Ändlock På dimensionerna från helsvetsas täta ändlock på rören i fabriken. På dimensionerna från är ändlocket utvändigt och installeras ute på byggplatsen. Båda lösningarna är 100% täta och kan stå under grundvatten utan läckage. DN Tjocklek på ändlocks plattan Uponor nr Smörjmedel Förpackning RSK Uponor Vikt g Antal per nr nr per förp kart Burk Tub levereras med påstrykare Ventilation 28 UPONOR MARKFÖRLAGD VENTILATION

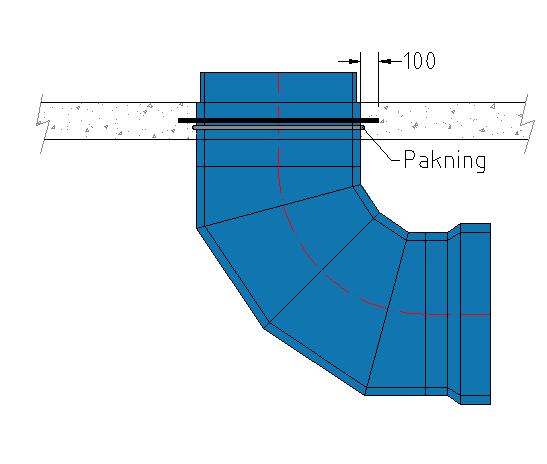

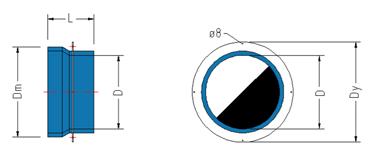

29 Uponor UVS Ingjutningsmuffar Ingjutningsmuff Används för genomföringar i källarväggar eller bottenplatta där det finns risk för högt grundvatten. Ingjutningsmuffen skapar en effektiv spärr mot vatteninträngning runt ventilationsröret. Ingjutningsmuffen kan levereras från Ø mm och vattenstoppspackningen ingår i ingjutningsmuffen. Muffen anpassas normalt från mm vägtjocklek, för inmontering i kassettformar men går att få längre om det efterfrågas. Ingjutningsmuffen är radontät. Snitt i vägg Skissen visar måttsatt snitt i vägg med ingjutna muffar. DN Utvändig ingjutnings- L Area* Ingju. muff muff Dm krage Dy min max b x h Uponor nr x x x x x x x x x x x x x * Area baserat på ett spelrum på totalt 50 mm (25 mm var sida av kragen). Det bör kontrolleras om detta är tillräckligt spelrum för en säker fyllning av betongen. Ingjutningsmuffar Ø600 Ø2500 Ingjutningsmuffar Ø200 Ø500 Påsvetsad ingjutningsmuff på detaljer. Vattenstoppspackning Alla ingjutningsmuffar levereras med en vattenstoppspackning som sitter intill kragen på muffen. UPONOR MARKFÖRLAGD VENTILATION 29

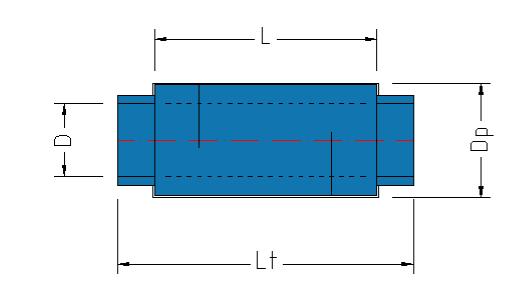

30 Uponor UVS Ljuddämpare Ljuddämpare Ljuddämpare är utrymmeskrävande så i de fall då man inte har utrymme att sätta dessa inuti byggnaden använder man Uponor UVS ljuddämpare. Ljuddämpare levereras inkapslade och kan installeras direkt i marken. Dämpningen i hindrar effektivt fortplantning av ljud. Ljuddämparna levereras kompletta från fabrik och kan direkt installeras. Tryckfall Tryckfallet för ljuddämpare Ø har samma tryckfall som kanalen. För ljuddämpare Ø se tryckfallsdiagrammet. Ljuddämpare DN D mm Kapsling Längder Dämpningsdata (frekvenskurva Hz) Uponor Rör Ljudfälla T Dp L Lt k 2k 4k 8k nr Ventilation Kontakta Uponor för andra längder och dimensioner. 30 UPONOR MARKFÖRLAGD VENTILATION

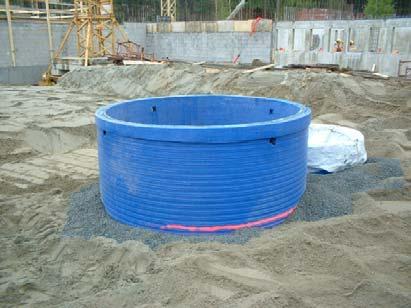

31 Uponor UVS Ute- och Avluftsunderdel Utelufts- och avluftsunderdel Uponor ute- och avluftsunderdel ger en optimal och lätthanterlig lösning, med enkelt underhåll och ren miljö. Underdelen levereras komplett med bottenplatta, påstick och 110 mm dränering mot bottenplattan. Lösningarna är tillverkade av PE och anpassade för ett nordiskt klimat. Produkten avslutas vid marknivå och däröver väljer man sedan hur man vill ha det. Dimensionsändringar Påsticket (d) på underdelen kan levereras i andra dimensioner vid förfrågan. Höjderna är standard (se nedan) men kan också anpassas till vart enskilt projekt. 110 mm dränering Ute- och Avluftsunderdel Profil D Dp L L1 L2 Z1 d Uponor Max luftmängd nr m 3 /h(7m/s) UPONOR MARKFÖRLAGD VENTILATION 31

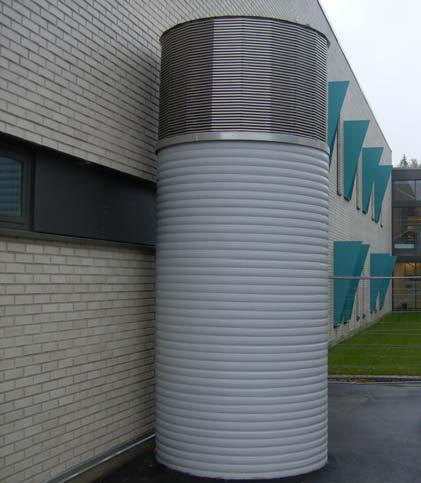

32 Uponor Tornlösningar Tornlösningar Uponors tornlösningar är lätthanterliga och kommer färdiga för direkt installation. Lösningarna är säkra och ger en god funktion med lång livslängd. Tornen är tillverkade i polyeten (PE) och är anpassade för ett nordiskt klimat. I botten på tornlösningarna sitter en dränering så att eventuell kondens kan rinna bort. Dräneringen skyddar också så att inte vatten kan samlas i botten på tornet vid kraftigt regn utan det lilla vatten som eventuellt kan komma in dräneras bort. Tornen kan anpassas efter varje projekt så längder och dimensioner går att anpassade efter specifika önskemål. Anpassning av tornets utseende Tornen är tillverkade med tjocka godsväggar och möjlighet finns att anpassa tornet ifall man önskar ha en egen prägel på det. Vanliga lösningar då man väljer att göra detta är att man klär tornet med en tunn aluminiumplåt eller skruvar fast en träspaljé runt. Anpassningar görs efter installation på plats. Ventilation 32 UPONOR MARKFÖRLAGD VENTILATION

33 Uponor UVS Ute- och Avluftstorn Utelufts- och avluftstorn Tillverkas i ljusgrå färg Ral: 7035 men går även att få i sotsvart. Tornet är tillverkat i PE-material och har en näst intill slät yta utvändigt. Ventilationshuvar till tornen är tillverkade i aluminium och går även att få lackerade i valfri RAL färg. Specifisera RAL färg vid beställning. Uteluftshuven har ett tryckfall på mellan 3-8 Pa. Avluftshuven har ett tryckfall på mellan 3-5 Pa. Under förutsättning att man följer luftmängds rekommendationen i tabellen. Dimensionsändringar Påstick (d) på tornet kan levereras i andra dimensioner vid förfrågan. Höjd på tornet går att anpassa vid önskemål. Ute- och Avluftstorn Profil DN Dp L L1 L2 L3 Z1 d D H Uponor nr Dimensionering DN Uteluft Avluft m 3 /h (4m/s) m 3 /h (7m/s) Kanalen från fläktrummet kan ha en maxhastighet på 7 m/s. Intagsluften genom uteluftshuven kan max vara 4 m/s. 110 mm dränering Ute- och Avluftshuvar DN Dp Höjd Aluminium Lackerad Värmekabel Aluminium Lackerad mm Uteluft Uteluft Uteluft Effekt Avluft Avluft Uponor nr Uponor nr Uponor nr W Uponor nr Uponor nr UPONOR MARKFÖRLAGD VENTILATION 33

34 Uponor UVS Kombitorn Kombinerad ventilationshuv Kombihuven har ett tryckfall på mellan 3-8 Pa om man följer rekommenderade luftflöden. Tornet är tillverkat av PE och är som standard ljusgrå RAL 7035 men går även att få i sotsvart. Huven är tillverkad av aluminium och går att få lackerad i valfri RAL färg. Uppge RALkod vid beställlning. Kombihuv DN Höjd Aluminium Lackad Värmekabel mm Uponor nr Uponor nr Uponor nr W Kombinerad ventilationshuv Stålrör Dimensionering DN Max luftmängd m 3 Dränering från avluft 50 mm 110 mm dränering Ventilation Kombitorn Profil DN Dp L L1 L2 L3 L4 Z1 D d H Uponor nr UPONOR MARKFÖRLAGD VENTILATION

35 CAD - applikation För att förenkla användandet av Uponor UVS har Uponor lagt in systemet i MagiCAD. Uponor UVS i MagiCAD Uponor UVS finns inlagt som en egen kanalserie i MagiCAD. Med denna kan du rita in Uponor UVS systemet i 3D. Under 2013 kommer en uppdatering av applikationen. Uponor UVS i Revit Under 2013 kommer Uponor UVS även finnas som en applikation i Revit.

36 Varför välja Uponor? Med mer än 60 års erfarenhet utvecklar och tillverkar Uponor hållbara rörlösningar i världsklass. Lösningar som skyddar och transporterar vatten, luft, el, tele och data. Via forskning och samarbeten är vi med och driver utvecklingen av plast som det mest miljösäkra och hållbara alternativet. Genom fokus på nordliga breddgraders rs förhållanden avseende såväl klimat och miljö som tekniska och juridiska krav, säkerställer vi grunden för ett tryggt och säkert samhälle. Vi kallar det: Secure Plastic Solutions Uponor AB Uponor Infrastruktur Industrivägen 11 SE Fristad T F W E infrastruktur.se@uponor.com
