PROFESSIONELL VÄXTBELYSNING PRODUKTBROSCHYR

Transkript

1 PROFESSIONELL VÄXTBELYSNING PRODUKTBROSCHYR

2 Valoyas spektra Valoyas breda spektra ger bästa möjliga belysning för växter p ett energieffektivt sätt. Valoyas patenterade breda spektra är utformade för att optimera odlingen av olika slags växter inom olika användningsomr den. Utöver fotosyntes ger v ra spektra värdefull information till växter om deras miljö, vilket möjliggör kontroll av växtmorfologi och fysiologiska egenskaper. AP67 AP673L G2 NS1 / NS12 Architectural Stark vegetativ och generativ tillväxt Stark vegetativ tillväxt Effektivare vernaliseringsprocess Brett solliknande spektrum för forskning och bioteknik Varmvitt spektrum för arkitektoniska användningsomr den Användningsguide Glödlampa L-serien C-serien B-serien R-serien Vävnadsodling Vertika odling Växthus Rum och kammare HPS-hybrid Ersättning av glödlampor Data för Valoyas standardspektrum Spektrum: Spektrumtyp: Passar utmärkt Alla spectrum finns till alla lamptyper. Brett band. Patentnr (USA): , , patentnr (Singapore): och internationella motsvarigheter. Världsomspännande patent sökt. Passar bra AP67 AP673L G2 NS1 / NS12 Architectural Ultraviolett < 400 nm 0 % 0 % 0 % 1% / 0,5% 0 % Bl tt nm 14 % 12 % 8 % 20% / 21% 14 % Grönt nm 16 % 19 % 2 % 39% / 38% 31 % Rött nm 53 % 61 % 65 % 35% / 35% 43 % Far-red nm 17 % 8 % 25 % 5% / 6% 12 % PAR nm 83 % 92 % 75 % 94% / 94% 88 % CCT Kelvin Ej tillämpligt 4800 / CRI Ej tillämpligt 80 / Det kan förekomma viss variation mellan spektra i olika armaturmodeller beroende p olikheter i LED-layouten. Professionell LED-växtbelysning 2

3 L-serien T8-formfaktorn gör det möjligt för produkterna i L-serien att installeras i lysrörsarmaturer utan modifiering (armaturer med magnetisk reaktor). Andra installationsalternativ är kostnadseffektiva, lättinstallerade ändk por med IP-klassificering för exempelvis testningsändam l. Typiska användningsomr den Plantfabrik/multilayer, växtkammare Ljusstyrka i typiska användningsomr den 20 ~ 150 μmol/m 2 /s Tillbehör Som tillval kan Valoya end-cap sets med högre IP beställas. Tillval (IP64) Tillval (IP67) förinstallerad L10 L14 L18 L30 L40 Effektförbrukning (inkl. transformator) 10 W 14 W 18 W 30 W 40 W Matningsspänning ( VAC) Vikt inkl. transformator 0,22 kg 0,29 kg 0,36 kg 0,44 kg 0,48 kg Dimensioner, mm (längd/diameter) 595 / / / / / 26 Kabellängd till end-cap Certifikat / Godkännanden Avst nd fr n växter 3 m CE märkt < 0,5 m Avtagande av ljusstyrka Max 10 % vid h. Typisk användning h. Ljuseffektivitet, ( nm) Omgivningstemperatur Upp till 1,9 μmol/w (beroende p spektrum) 0-40 C Klart glas som grundutförande, diffuserat glas p beställning (NS12 spektrum är tillgängligt enbart med klart glas.) Det diffucerade glaset sprider ljuset jämnare, men sänker ljusutbytet med 7%. Sockel G13, IP20 utan end-cap. Överensstämmer med RoHS. Tre- rs begränsad garanti. 3 Professionell LED-växtbelysning

4 C-serien Den C-serien är idealisk för växtrum och andra krävande ljusförh llanden där högintensiv belysning behövs. C-serien är ytterst tunn och har l g vikt, vilket gör den lätt att installera även p platser med mycket begränsat utrymme. Den slimmade designen minimerar skuggeffekten och gör den lämplig för olika stadsodlingslösningar. Typiska användningsomr den Växtrum, multilayer Ljusstyrka i typiska användningsomr den μmol/m 2 /s Tillbehör Standard upphängningskrok ing r. Special upphängningskrok tillgänglig som tillval. Standard Tillval C65 C75 C90 Effektförbrukning (inkl. transformator) W W W Matningsspänning VAC Vikt inkl. transformator 3,1 kg 3,6 kg 4,4 kg Dimensioner, mm (L B H) 1175 x 45 x 33 mm 1475 x 45 x 33 mm 1756 x 45 x 33 mm Kablar Certifikat / Godkännanden 0,5 m för nätanslutning av strömförsörjningsenhet (PSU), 3 m till LED-armaturen, 0,3 m för dimning CE märkt, cetlus Dim kontroll 1 ~ 10 V, PWM, ljusutbyte: off-läge, 6-100% Avst nd fr n växter (rek.) 0,1-1,5 m Avtagande av ljusstyrka Max 10 % vid h. Typisk användning h. Ljuseffektivitet, (380 nm ~ 820 nm) Omgivningstemperatur Kapslingsklass IP66, RoHS-efterlevnad, 3 rs begränsad garanti För en mer detaljerad teknisk specification vänligen ladda ned installationsguiden fr n valoya.com/brochures Upp till 1,8 μmol/w (beroende p spektrum) 0-30 C Professionell LED-växtbelysning 4

5 B-serien Belysningen i B-serien är tubformad, vilket gör den lämpad för installationer där optimal uniformitet krävs. Formfaktorn gör det möjligt att utnyttja växthusstrukturer s att skuggningen minimeras. Belysningen i B-serien används p hydroponiska ledningar, som mellanbelysning, takbelysning, i högintensiva multilayer-system och i högintensiva växtkammare och -rum. Typiska användningsomr den Högintensiv belysning, växtrum Ljusstyrka i typiska användningsomr den 100 ~ 800 μmol/m 2 /s Tillbehör Standard upphängningskrok ing r. Special upphängningskrokar tillgängliga som tillval. Standard Tillval B100 B200 Effektförbrukning (inkl. transformator) W W Matningsspänning VAC VAC VAC Vikt inkl. transformator 6,1 kg 8,2 kg Dimensioner, mm (L B H) 1210 x 74 x 65 mm 1812 x 74 x 65 mm Kablar Certifikat / Godkännanden 2 m för nätanslutning av strömförsörjningsenhet (PSU), 3 m till LED-armaturen, 0,3 m för dimning (tillval) CE märkt, cetlus Dim kontroll Finns som tillval, 1 ~ 10 V, ljusutbyte % Avst nd fr n växter (rek.) 0,5-4,0 m Avtagande av ljusstyrka Max 10 % vid h. Typisk användning h. Ljuseffektivitet, (380 nm ~ 820 nm) Omgivningstemperatur Kapslingsklass IP55, RoHS-efterlevnad, 3 rs begränsad garanti För en mer detaljerad teknisk specification vänligen ladda ned installationsguiden fr n valoya.com/brochures Upp till 2,0 μmol/w (beroende p spektrum) 0-30 C 5 Professionell LED-växtbelysning

6 R-serien R-seriens formfaktor p minner om traditionell HID-belysning och är ett smidigt alternativ för ersättning av HID-lampor en mot en. Belysningen i R-serien är därför idealisk för en stegvis investering i LED-teknik genom att HID-belysning delvis ersätts med Valoyas mer energieffektiva LED-belysning med brett spektrum. Den mycket h llbara armaturen är gjord helt av aluminium samt har hög IP-klass och passiv kylning. Typiska användningsomr den Högintensiv belysning, HID-ersättning Ljusstyrka i typiska användningsomr den 100 ~ μmol/m 2 /s Tillbehör PVC-plastad st lvajer med karbinhakar är inkluderat. Kätting finns tillgänglig som tillval. Standard Tillval R150 R300 Effektförbrukning (inkl. transformator) W W Matningsspänning VAC VAC Vikt inkl. transformator 7,1 kg 14,5 kg Dimensioner, mm (L B H) 340 x 180 x x 380 x 175 Kablar 2 m stroomsnoer, 2 m optionele dimkabel Certifikat / Godkännanden CE-gemarkeerd, cetlus-gemarkeerd Dim kontroll Finns som tillval, 1 ~ 10 V, ljusutbyte % Avst nd fr n växter (rek.) 0,5-4,0 m Avtagande av ljusstyrka Max 10 % vid h. Typisk användning h. Ljuseffektivitet, (380 nm ~ 820 nm) Upp till 2,0 μmol/w (beroende p spektrum) Omgivningstemperatur 0-30 C Kapslingsklass IP55, RoHS-efterlevnad, 3 rs begränsad garanti För en mer detaljerad teknisk specification vänligen ladda ned installationsguiden fr n valoya.com/brochures Professionell LED-växtbelysning 6

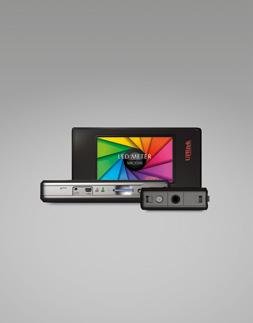

7 Övriga produkter LED lampa E27 Den här 7 W LED-lampan ersätter LED-lampor med smalt ljusband och traditionella glödlampor. Eftersom den passar i vanliga E27-sockel den ett smidigt alternativ till befintliga glödlampslösningar där hög kvalitet krävs utan för stor energiförbrukning. Spektrometer Den handburna spektrometern är lämplig för en mängd olika användningsomr den och kan utföra flera olika slags mätningar: Idealisk för växthus, växtrum, växtkammare och utomhusbruk Resultaten visas direkt p den stora, ljusa färgskärmen. Jämför spektra i överlagringsläge. Gör fem mätningar med ett klick. Välj bland över 30 parametrar. Jämför resultaten sida vid sida. MCPET reflekterande ark MCPET har flera fördelar jämfört med den föreg ende generationen reflektorer och har f tt ett positivt mottagande av alla de ledande företagen i belysningsbranschen. M tt 600 x 1200 mm Utmärkt reflektivitet 99 % för RB, 101 % för E3 och P3 (jämfört med BaS04) Mycket hög diffuserande reflektivitet 96 % för RB, 97 % för E3 och P3, minskar skuggor fr n glödlampor/lysrör s att färre enheter kan användas och mindre byggnadsmaterial krävs. Termisk deformation 177 C, smälttemperatur: 240 C. Anpassade spektra Vi har ett utbud av spektra med smal bandbredd för fotobiologisk forskning, till exempel UV-A 390 nm, bl tt 450 nm, grönt 530 nm, rött 660 nm och far-red 730 nm. Vi har även ett utbud av specifika spektra som kan användas för speciella ändam l, till exempel för effektivare produktion av sekundära metaboliter, inklusive bättre färgade bladgrönsaker eller effektivare produktion av specifika metaboliter i mikroalger. Vänligen kontakta oss för ytterligare information om produkter och tillgängligheten. 7 Professionell LED-växtbelysning

8 Standarder: EUROPA SS-EN : Ljusarmatur - Säkerhet - Del 1: Allmänna fordringar och provning SS-EN : Ljusarmatur - Säkerhet - Del 2: Särskilda fordringar p fast armatur för allmän användning SS-EN 62031: Belysningsmateriel - Lysdiodmoduler (LED) för allmänna belysningsändam l - Säkerhet SS-EN 62493: Belysningsmateriel - Mätning av elektromagnetiska fält och bedömning avseende exponering SS-EN 55015: Belysningsmateriel och liknande utrustning - Radiostörningar - Gränsvärden och mätmetoder SS-EN 61547: Belysningsmateriel för allmän användning - Elektromagnetisk kompatibilitet (EMC) - Immunitet SS-EN : Elektromagnetisk kompatibilitet (EMC) - Del 3-2: Gränsvärden - Gränser för övertoner förorsakade av apparater med matningsström högst 16 A per fas SS-EN : Elektromagnetisk kompatibilitet (EMC) - Del 3-3: Gränsvärden - Begränsning av spänningsfluktuationer och flimmer i l gspänningsdistributionssystem förorsakade av apparater med märkström högst 16 A per fas utan särskilda anslutningsvillkor SS-EN : Elektromagnetisk kompatibilitet (EMC) - Del 4-2: Mät- och provningsmetoder - Provning av immunitet mot elektrostatiska urladdningar SS-EN : Elektromagnetisk kompatibilitet (EMC) - Del 4-3: Mät- och provningsmetoder - Provning av immunitet mot utstr lade radiofrekventa elektromagnetiska fält SS-EN : Elektromagnetisk kompatibilitet (EMC) - Del 4-4: Mät- och provningsmetoder - Provning av immunitet mot snabba transienter och pulsskurar SS-EN : Elektromagnetisk kompatibilitet (EMC) - Del 4-5: Mät- och provningsmetoder - Provning av immunitet mot stötpulser SS-EN : Elektromagnetisk kompatibilitet (EMC) - Del 4-6: Mät- och provningsmetoder - Immunitet mot ledningsbundna störningar orsakade av radiofrekventa fält SS-EN : Elektromagnetisk kompatibilitet (EMC) - Del 4-8: Mät- och provningsmetoder - Provning av immunitet mot kraftfrekventa magnetiska fält SS-EN : Elektromagnetisk kompatibilitet (EMC) - Del 4-11: Mät- och provningsmetoder - Provning av immunitet mot kortvariga spänningssänkningar, spänningsavbrott och spänningsvariationer SS-EN : Belysningsmateriel - Start- och driftdon för ljuskällor - Säkerhet - Del 2-13: Särskilda fordringar p elektroniska driftdon för lysdiodmoduler SS-EN , utg 2:2008/A1:2011: Belysningsmateriel - Start- och driftdon för ljuskällor - Säkerhet - Del 1: Allmänna fordringar SS-EN 62384, utg 1:2006/A1:2009: Belysningsmateriel - Elektroniska driftdon för lysdiodmoduler - Prestandafordringar SS-EN 62471: Fotobiologisk säkerhet hos lampor och lampsystem NORDAMERIKA UL1598: UL Standard for Safety for Luminaires. CSA C22.2: #250.0: Standard for Safety for Light emitting diode (LED) equipment for lighting applications Huvudkontor Melkonkatu 26, Helsinki, Finland Distributörslista finns p : T E sales@valoya.com W Valoya är ett registrerat varumärke som tillhör Valoya Oy i EU, USA och vissa andra länder. SE P grund av ständiga produktförbättringar och utveckling förbeh ller vi oss rätten till ändringar utan föreg ende meddelande.
