Utgåva. Gäller fr.o.m

Transkript

1 Utgåva 13 Gäller fr.o.m

2

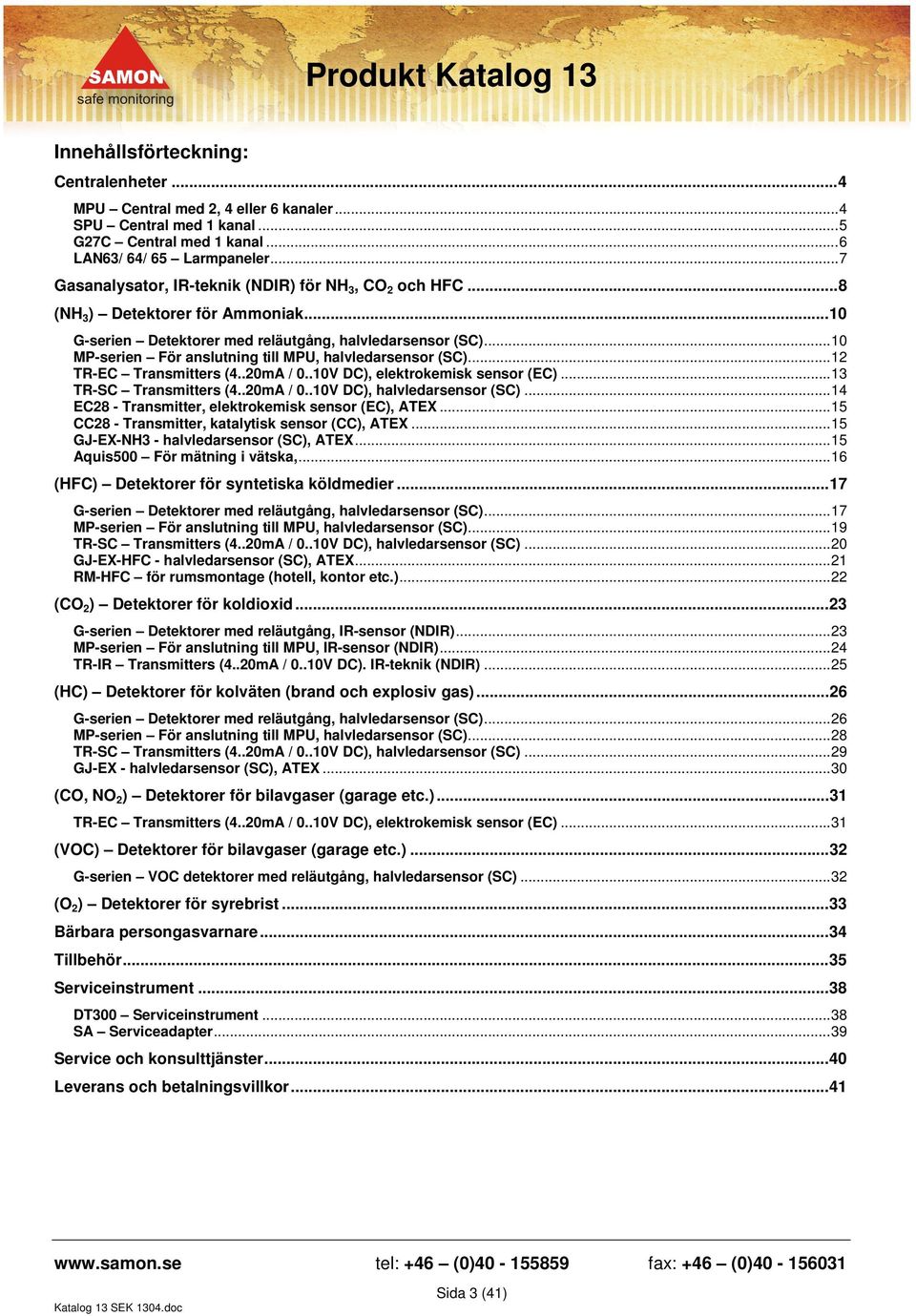

3 Innehållsförteckning: Centralenheter...4 MPU Central med 2, 4 eller 6 kanaler...4 SPU Central med 1 kanal...5 G27C Central med 1 kanal...6 LAN63/ 64/ 65 Larmpaneler...7 Gasanalysator, IR-teknik (NDIR) för NH 3, CO 2 och HFC...8 (NH 3 ) Detektorer för Ammoniak...10 G-serien Detektorer med reläutgång, halvledarsensor (SC)...10 MP-serien För anslutning till MPU, halvledarsensor (SC)...12 TR-EC Transmitters (4..20mA / 0..10V DC), elektrokemisk sensor (EC)...13 TR-SC Transmitters (4..20mA / 0..10V DC), halvledarsensor (SC)...14 EC28 - Transmitter, elektrokemisk sensor (EC), ATEX...15 CC28 - Transmitter, katalytisk sensor (CC), ATEX...15 GJ-EX-NH3 - halvledarsensor (SC), ATEX...15 Aquis500 För mätning i vätska,...16 (HFC) Detektorer för syntetiska köldmedier...17 G-serien Detektorer med reläutgång, halvledarsensor (SC)...17 MP-serien För anslutning till MPU, halvledarsensor (SC)...19 TR-SC Transmitters (4..20mA / 0..10V DC), halvledarsensor (SC)...20 GJ-EX-HFC - halvledarsensor (SC), ATEX...21 RM-HFC för rumsmontage (hotell, kontor etc.)...22 (CO 2 ) Detektorer för koldioxid...23 G-serien Detektorer med reläutgång, IR-sensor (NDIR)...23 MP-serien För anslutning till MPU, IR-sensor (NDIR)...24 TR-IR Transmitters (4..20mA / 0..10V DC). IR-teknik (NDIR)...25 (HC) Detektorer för kolväten (brand och explosiv gas)...26 G-serien Detektorer med reläutgång, halvledarsensor (SC)...26 MP-serien För anslutning till MPU, halvledarsensor (SC)...28 TR-SC Transmitters (4..20mA / 0..10V DC), halvledarsensor (SC)...29 GJ-EX - halvledarsensor (SC), ATEX...30 (CO, NO 2 ) Detektorer för bilavgaser (garage etc.)...31 TR-EC Transmitters (4..20mA / 0..10V DC), elektrokemisk sensor (EC)...31 (VOC) Detektorer för bilavgaser (garage etc.)...32 G-serien VOC detektorer med reläutgång, halvledarsensor (SC)...32 (O 2 ) Detektorer för syrebrist...33 Bärbara persongasvarnare...34 Tillbehör...35 Serviceinstrument...38 DT300 Serviceinstrument...38 SA Serviceadapter...39 Service och konsulttjänster...40 Leverans och betalningsvillkor...41 Sida 3 (41)

4 Centralenheter MPU Central med 2, 4 eller 6 kanaler MPU2C, MPU4C och MPU6C är centralenheter med två, fyra alternativt sex kanaler (detektorer). De erbjuder en idealisk lösning för flerpunkt övervakning av små/medium stora utrymmen där olika giftiga, miljöfarliga och explosiva gaser kan förekomma. Den mikroprocessorstyrda centralen visar driftstatus och larminformation oberoende för varje kanal via lysdioder (LED). MPU n är lämplig för övervakning av HCFC och HFC köldmedier, Koldioxid (CO 2), Ammoniak, organiska ämnen (kolväten) som bensin (hexan), etanol, vätgas, naturgas (metan), propan (gasol) och butan m.fl. Funktion (per kanal) Ansluten detektor mäter kontinuerligt gas koncentrationen och ger en analog signal till centralenheten. Larm indikeras i tre nivåer genom en gul och två röda lysdioder som indikerar låg (Larm C), medel (Larm B) respektive hög (Larm A) gaskoncentration, varvid respektive lysdiod tänds och motsvarande reläkontakt växlar. Om larmfördröjning valts blinkar respektive lysdiod under den valda fördröjningstiden, varefter lysdioden övergår till fast sken och reläkontakten växlar. - Mikrodatorstyrd central för två, fyra eller sex kanaler - LED driftindikering per individuell kanal - Tre ställbara larmnivåer för detektorn per individuell kanal - Reläutgångar för A, B och C samt fellarm, 230V / 5A - Larmfördröjning, ställbar i fyra steg - Manuell eller automatisk återställning vid larm - Testuttag för serviceinstrument - Servicefunktion för tillfällig blockering av larm - Inbyggd självtestfunktion - Inbyggd summer - Felsäker funktion med inbyggd övervakning och larm vid spänningsbortfall - 24V DC / 150mA utsignal för siren eller blixtljus Anslutningsbara Detektorer Detektorer finns för olika gaser och med olika mätområden. - MP-serien är särskilt framtagen till MPU centralerna - ATEX detektorer för explosiv miljö - Transmitters med 0..10V eller 4..20mA utsignal Optioner: - Ingång för separat batteri back-up - Kan mot beställning levereras med kundspecifika förinställda larmnivåer för specifik gastyp. MPU Driftstemperatur: 0 o C..+50 o C Driftsfuktighet: % Rh (ej kondenserande) IP MPU2C 2 kanaler, 230V AC / 24V DC A MPU4C 4 kanaler, 230V AC / 24V DC A MPU6C 6 kanaler, 230V AC / 24V DC A Kundspecifik förinställd larmnivå. Pris per kanal/detektor Nto Fabriksinställda larmnivåer (erfarenhetsmässigt lämpliga larmnivåer och mätområden): Detektortyp Mätområde Larmnivåer NH ppm 150 / 300 / 500 ppm NH ppm 150 / 500 / 3000 ppm NH *) Option ppm 500 / 3000 / 8000 ppm HFC 2) ppm 100 / 1000 / 2000 ppm Koldioxid (CO 2) ppm 2000 / 5000 / 8000 ppm 1) Brännbar/explosiv gas 0 40% LEL 5 / 10 / 20% LEL 1) Ändrade standard inställningar för CO2 from Maj ) Normal fabriksinställning är för R134a, detektorer fungerar även för alla HFC, HCFC och CFC med något avvikande larmnivåer. Sida 4 (41)

5 Centralenheter SPU Central med 1 kanal SPU är en central för en kanal och övervakning av olika giftiga, miljöfarliga eller explosiva gaser. Den mikroprocessorstyrda centralen visar driftstatus och larminformation för den anslutna detektorn via lysdioder (LED). SPU n är lämplig för övervakning av HCFC och HFC köldmedier, Koldioxid (CO 2), Ammoniak, organiska ämnen (kolväten) som bensin (hexan), etanol, vätgas, naturgas (metan), propan (gasol) och butan m.fl. Anslutningsbara Detektorer Detektorer finns för olika gaser och med olika mätområden. - MP-serien - ATEX detektorer för explosiv miljö - Transmitter med 0-10V eller 4..20mA signal NYHET! - Mikrodatorstyrd central för en kanal - LED driftindikering - Tre ställbara larmnivåer för detektorn - Reläutgångar för A, B och C larm, 230V / 5A - Larmfördröjning, ställbar i fyra steg - Manuell eller automatisk återställning vid larm - Testuttag för serviceinstrument - Servicefunktion för tillfällig blockering av larm - Inbyggd självtestfunktion - Felsäker funktion med inbyggd övervakning och larm vid spänningsbortfall Optioner: - Inbyggd summer - Kan strömförsörjas via batteri back-up - Kan mot beställning levereras med kundspecifika förinställda larmnivåer för specifik gastyp. SPU Driftstemperatur: 0 o C..+50 o C Driftsfuktighet: 0..95% Rh (ej kondenserande) SPU24 24V AC/DC, max 2 W A SPU V AC, max 2 W A Kundspecifik förinställd larmnivå. Pris per kanal/detektor Nto *) Endast tillgänglig som OEM produkt. Kontakta oss för specifikation och pris. Sida 5 (41)

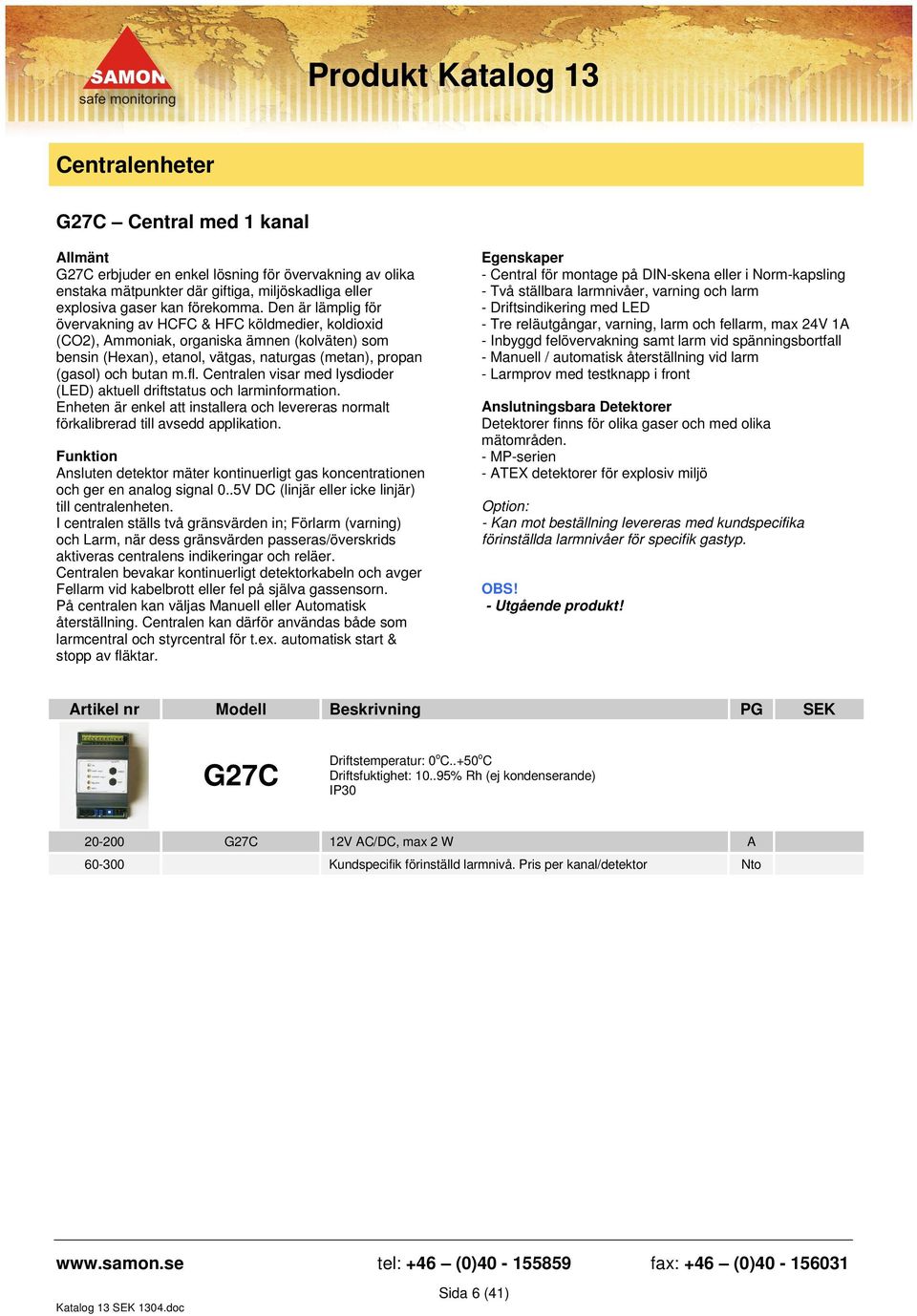

6 Centralenheter G27C Central med 1 kanal G27C erbjuder en enkel lösning för övervakning av olika enstaka mätpunkter där giftiga, miljöskadliga eller explosiva gaser kan förekomma. Den är lämplig för övervakning av HCFC & HFC köldmedier, koldioxid (CO2), Ammoniak, organiska ämnen (kolväten) som bensin (Hexan), etanol, vätgas, naturgas (metan), propan (gasol) och butan m.fl. Centralen visar med lysdioder (LED) aktuell driftstatus och larminformation. Enheten är enkel att installera och levereras normalt förkalibrerad till avsedd applikation. Funktion Ansluten detektor mäter kontinuerligt gas koncentrationen och ger en analog signal 0..5V DC (linjär eller icke linjär) till centralenheten. I centralen ställs två gränsvärden in; Förlarm (varning) och Larm, när dess gränsvärden passeras/överskrids aktiveras centralens indikeringar och reläer. Centralen bevakar kontinuerligt detektorkabeln och avger Fellarm vid kabelbrott eller fel på själva gassensorn. På centralen kan väljas Manuell eller Automatisk återställning. Centralen kan därför användas både som larmcentral och styrcentral för t.ex. automatisk start & stopp av fläktar. - Central för montage på DIN-skena eller i Norm-kapsling - Två ställbara larmnivåer, varning och larm - Driftsindikering med LED - Tre reläutgångar, varning, larm och fellarm, max 24V 1A - Inbyggd felövervakning samt larm vid spänningsbortfall - Manuell / automatisk återställning vid larm - Larmprov med testknapp i front Anslutningsbara Detektorer Detektorer finns för olika gaser och med olika mätområden. - MP-serien - ATEX detektorer för explosiv miljö Option: - Kan mot beställning levereras med kundspecifika förinställda larmnivåer för specifik gastyp. OBS! - Utgående produkt! G27C Driftstemperatur: 0 o C..+50 o C Driftsfuktighet: % Rh (ej kondenserande) IP G27C 12V AC/DC, max 2 W A Kundspecifik förinställd larmnivå. Pris per kanal/detektor Nto Sida 6 (41)

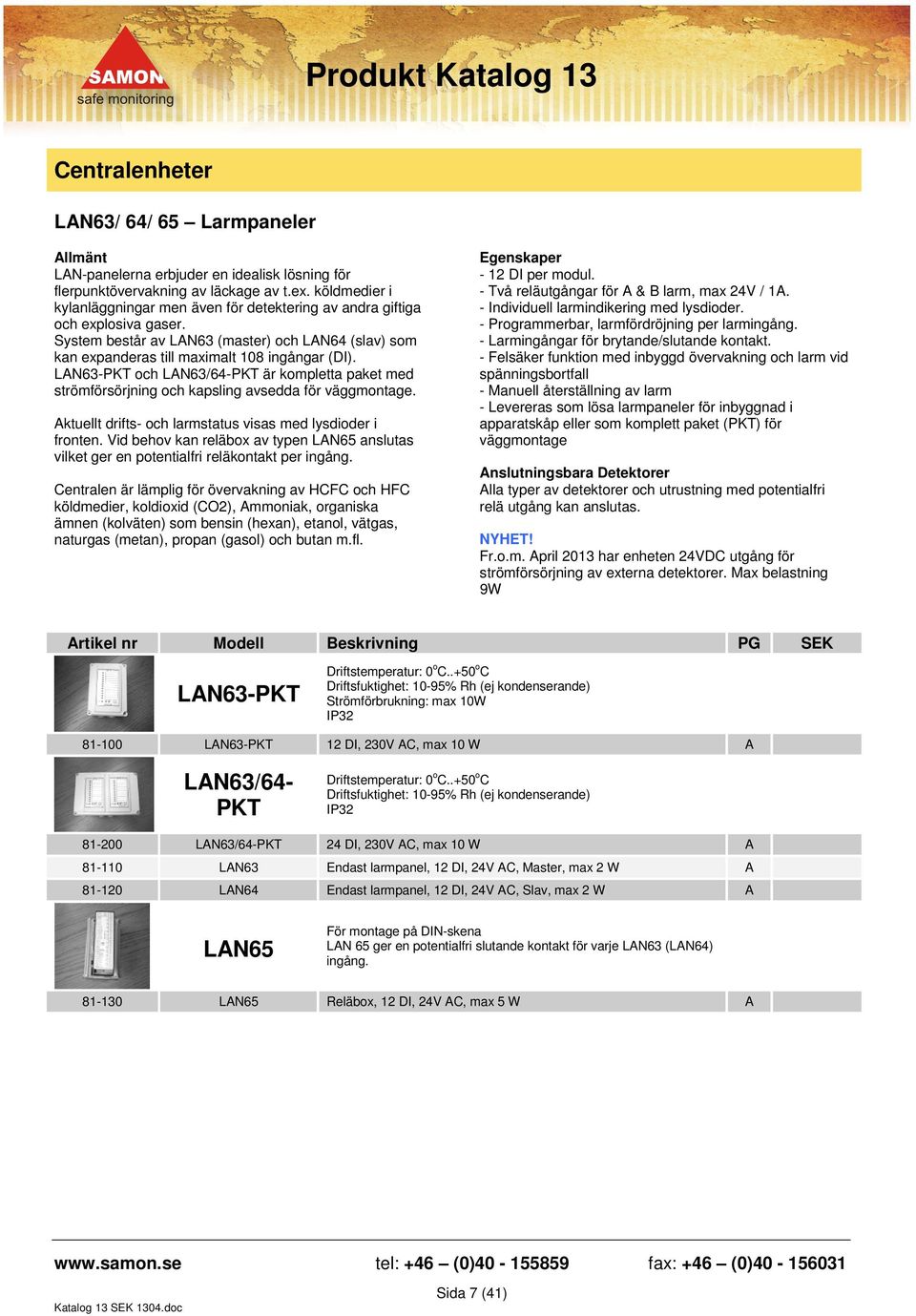

7 Centralenheter LAN63/ 64/ 65 Larmpaneler LAN-panelerna erbjuder en idealisk lösning för flerpunktövervakning av läckage av t.ex. köldmedier i kylanläggningar men även för detektering av andra giftiga och explosiva gaser. System består av LAN63 (master) och LAN64 (slav) som kan expanderas till maximalt 108 ingångar (DI). LAN63-PKT och LAN63/64-PKT är kompletta paket med strömförsörjning och kapsling avsedda för väggmontage. Aktuellt drifts- och larmstatus visas med lysdioder i fronten. Vid behov kan reläbox av typen LAN65 anslutas vilket ger en potentialfri reläkontakt per ingång. Centralen är lämplig för övervakning av HCFC och HFC köldmedier, koldioxid (CO2), Ammoniak, organiska ämnen (kolväten) som bensin (hexan), etanol, vätgas, naturgas (metan), propan (gasol) och butan m.fl DI per modul. - Två reläutgångar för A & B larm, max 24V / 1A. - Individuell larmindikering med lysdioder. - Programmerbar, larmfördröjning per larmingång. - Larmingångar för brytande/slutande kontakt. - Felsäker funktion med inbyggd övervakning och larm vid spänningsbortfall - Manuell återställning av larm - Levereras som lösa larmpaneler för inbyggnad i apparatskåp eller som komplett paket (PKT) för väggmontage Anslutningsbara Detektorer Alla typer av detektorer och utrustning med potentialfri relä utgång kan anslutas. NYHET! Fr.o.m. April 2013 har enheten 24VDC utgång för strömförsörjning av externa detektorer. Max belastning 9W LAN63-PKT Driftstemperatur: 0 o C..+50 o C Driftsfuktighet: 10-95% Rh (ej kondenserande) Strömförbrukning: max 10W IP LAN63-PKT 12 DI, 230V AC, max 10 W A LAN63/64- PKT Driftstemperatur: 0 o C..+50 o C Driftsfuktighet: 10-95% Rh (ej kondenserande) IP LAN63/64-PKT 24 DI, 230V AC, max 10 W A LAN63 Endast larmpanel, 12 DI, 24V AC, Master, max 2 W A LAN64 Endast larmpanel, 12 DI, 24V AC, Slav, max 2 W A LAN65 För montage på DIN-skena LAN 65 ger en potentialfri slutande kontakt för varje LAN63 (LAN64) ingång LAN65 Reläbox, 12 DI, 24V AC, max 5 W A Sida 7 (41)

8 Gasanalysator, IR-teknik (NDIR) för NH 3, CO 2 och HFC IR-em2 Analyssystem med IR-teknik (NDIR) IR-em2 erbjuder intelligenta, tillförlitliga och korrekta gasövervakningar för ett brett spektrum av HCFC och HFC köldmedier tillsammans med koldioxid och ammoniak. Sedan 1997 har ledande företag installerat IRLDS IRbaserade system för detektion av kylmedelsläckage. Hög prestanda, tillförlitlighet och kvalitet från det tidigare systemet ligger till grund för den nya IR-em2 som också erbjuder en rad ytterligare funktioner. Zon baserad övervakning IR-em2 är ett system med möjlighet att övervaka upp till 16 zoner oberoende av varandra. Systemet använder en vakuumpump med hög kapacitet för att sekventiellt ta luftprov från kylanläggning upp till 200 meter bort. Luftprov sugs genom 6mm Ø färgkodade rör tillbaka till IR-em2 där det passerar genom växelventil och vattenlås innan provet når mätkammaren där analysen görs. Resultatet av analysen visas tydligt på LCD-skärmen tillsammans med tillhörande zons namn. Historiska data från tidigare mätningar sparas i systemet så att tekniker lättare kan identifiera läckan och åtgärda eventuella problem. Larm Varje zon kan tilldelas upp till tre larmnivåer; läckage, zon och spill. Läckage- och zonlarm kan väljas med fördröjning som kräver ett antal på varandra följande mätningar över larmnivå innan det larmar, medan spilllarmet är ögonblicklig. I händelse av läckage, spill eller fel, kommer motsvarande LED och relä att indikera status. De 16 zonerna har ett eget relä som indikerar vid larm i respektive zon. Alla reläer är potentialfria och kan konfigureras som fail-safe, antingen som N/O eller N/C. Hög noggrannhet Den höga känsligheten och selektiviteten uppnås genom att IR-em2 använder en unik "infraröd signatur" för att identifiera köldmediet och eliminera störande larm från eventuella föroreningar. Som ett resultat kan IR-em2 exakt detektera nivåhalter i delar per miljon av köldmediet. För att bibehålla denna höga noggrannhet kompenserar systemet också för förändringar i omgivande tryck. Det kan då avgöra och larma om blockeringar uppstår under drift, som kan förhindra detektion av att köldmedium läcker. - Erbjuder en unik förmåga att upptäcka HFC, NH3 och CO2 i en och samma enhet. - Detekterar HCFC, HFC, CO2 och Ammoniak - Kan hantera flera olika HFC i en och samma enhet - Övervakar upp till 16 zoner - Enkelt användargränssnitt med lösenordsskydd - Individuell zon namngivning - Ställbara larmnivåer - Sparar data- och larmloggar - Fail-safe larmfunktion - Självdiagnostik för systemfel - Mycket hög känslighet och selektivitet för att minimera störande fellarm Gränssnitt Fjärrövervakning kan kopplas via RS485 eller Ethernet. RS485 stöder Modbus RTU och Woodley protokoll medan Ethernet-anslutningen stöder SNMP, XML och HTML-protokoll. Därmed kan man via PC med vanlig webbläsare avläsa eller fråga IR-em2 antingen lokalt eller via LAN eller WAN. Det finns även ett sortiment av extra utrustning att kopplas till IR-em2 för att via fjärråtkomst få indikationer på läckage av köldmedium och/eller fel i systemet. Självdiagnostik Systemets luftflöde övervakas kontinuerligt och om det sjunker under en viss nivå som kan påverka driften av systemet, indikeras det som ett fel. Dessutom utförs dagligen ett självtest för att verifiera den interna pneumatiken i IR-em2, och om något problem identifierats indikeras det som fellarm. Alla fel loggas för att kunna lösa problem så snabbt och enkelt som möjligt. - Uppfyller F-gas direktiv 842/2006 och EN378: Serviceintervall: Minst var 12 e månad (vid normal drift) Sida 8 (41)

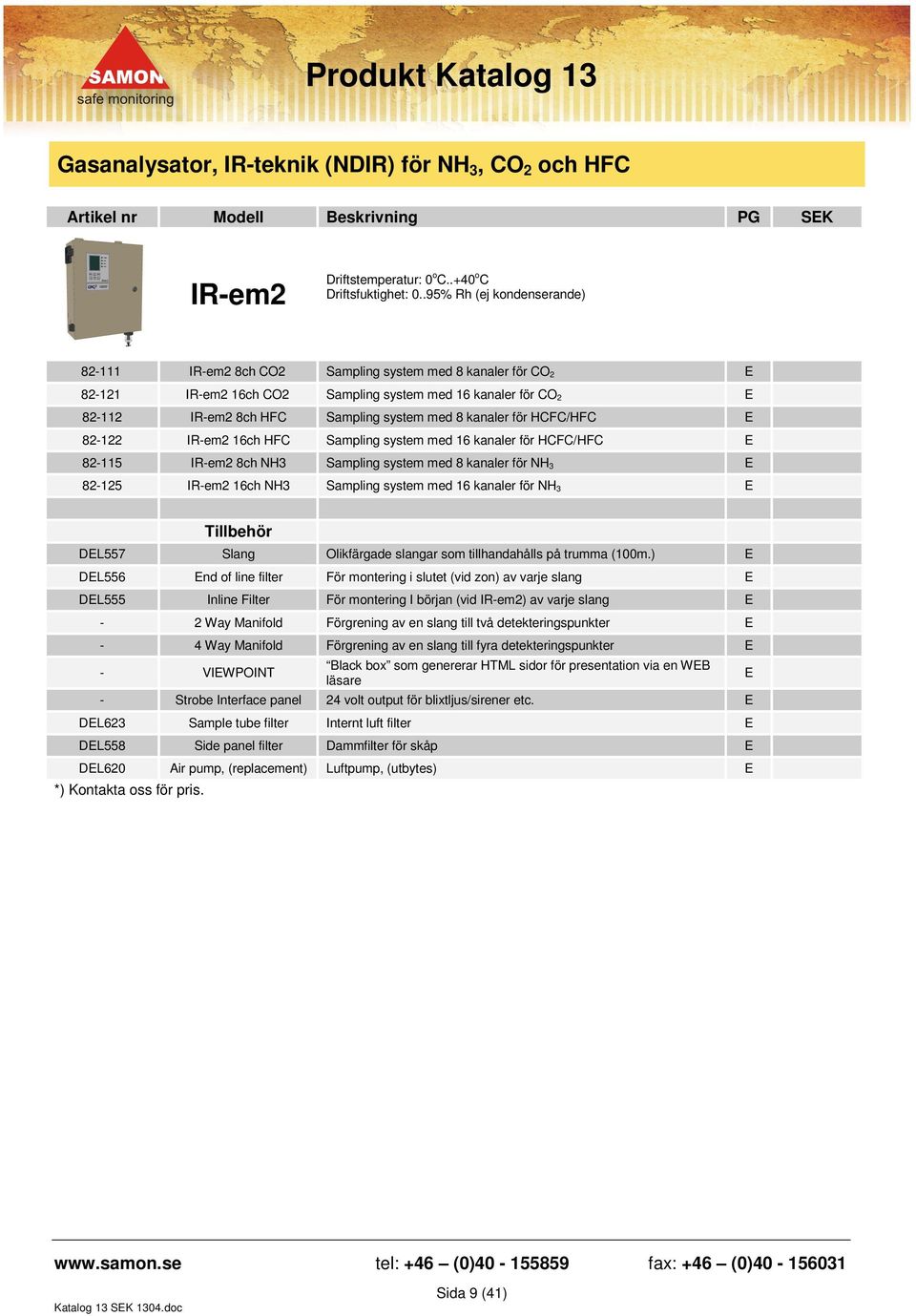

9 Gasanalysator, IR-teknik (NDIR) för NH 3, CO 2 och HFC IR-em2 Driftstemperatur: 0 o C..+40 o C Driftsfuktighet: 0..95% Rh (ej kondenserande) IR-em2 8ch CO2 Sampling system med 8 kanaler för CO 2 E IR-em2 16ch CO2 Sampling system med 16 kanaler för CO 2 E IR-em2 8ch HFC Sampling system med 8 kanaler för HCFC/HFC E IR-em2 16ch HFC Sampling system med 16 kanaler för HCFC/HFC E IR-em2 8ch NH3 Sampling system med 8 kanaler för NH 3 E IR-em2 16ch NH3 Sampling system med 16 kanaler för NH 3 E Tillbehör DEL557 Slang Olikfärgade slangar som tillhandahålls på trumma (100m.) E DEL556 End of line filter För montering i slutet (vid zon) av varje slang E DEL555 Inline Filter För montering I början (vid IR-em2) av varje slang E - 2 Way Manifold Förgrening av en slang till två detekteringspunkter E - 4 Way Manifold Förgrening av en slang till fyra detekteringspunkter E - VIEWPOINT Black box som genererar HTML sidor för presentation via en WEB läsare - Strobe Interface panel 24 volt output för blixtljus/sirener etc. E DEL623 Sample tube filter Internt luft filter E DEL558 Side panel filter Dammfilter för skåp E DEL620 Air pump, (replacement) Luftpump, (utbytes) E *) Kontakta oss för pris. E Sida 9 (41)

10 (NH 3 ) Detektorer för Ammoniak G-serien Detektorer med reläutgång, halvledarsensor (SC) Detektorer avsedda för installation i maskinrum, kyl- och frysrum eller andra utrymmen där gas används, hanteras eller lagras. Detektorerna kan användas fristående, anslutna till någon centralenhet eller till annat övervaknings-system som accepterar potentialfri kontakt. - Uppfyller EN378:2008 NYHET! Option: - Mätområde ppm kan beställas för vissa modeller. - Detektorn är mikrodatorstyrd och visar aktuell driftsstatus via lysdioder - Tre ställbara larmnivåer med reläutgång (230V / 5A) - Tidsfördröjning i tre steg vid larm - Manuell eller automatisk återställning vid larm - Felsäker funktion med inbyggd övervakning och larm vid spänningsbortfall - Inbyggd servicefunktion och självtest - Testuttag för serviceinstrument - Kraftig korrosionsfri PC plastkapsling som tål att installeras även i aggressiv miljö. - Långtidsstabil sensor med > 5 års livslängd - Kalibreringsmetod: DT300 - Enkelt utbytbar sensor, se reservsensorer - Serviceintervall: Minst var 12 e månad (vid normal drift) GD Rumsdetektor IP GD24-NH ppm, V AC/DC, max 2 W A GD24-NH ppm, V AC/DC, max 2 W A GD230-NH ppm, 230V AC, max 2 W A GD230-NH ppm, 230V AC, max 2 W A GS Spolskyddad rumsdetektor GS24-NH ppm, V AC/DC, max 2 W A GS24-NH ppm, V AC/DC, max 2 W A GS230-NH ppm, 230V AC, max 2 W A GS230-NH ppm, 230V AC, max 2 W A GSR Spolskyddad rumsdetektor med 5 meter kabel för sensorn. Sensor kan med hängas fritt, medan detektorn monteras på vägg GSR24-NH ppm, V AC/DC, max 2 W A GSR24-NH ppm, V AC/DC, max 2 W A GSR230-NH ppm, 230V AC, max 2 W A GSR230-NH ppm, 230V AC, max 2 W A Sida 10 (41)

11 (NH 3 ) - Detektorer för Ammoniak Detektor med extern sensor för montage i ventilationskanal. Plaströret med sensorn monteras med gummimuff direkt i kanalen. 1,5m kabel mellan sensorn och elektronikdel. GK GK24-NH ppm, V AC/DC, max 2 W A GK24-NH ppm, V AC/DC, max 2 W A GK230-NH ppm, 230V AC, max 2 W A GK230-NH ppm, 230V AC, max 2 W A GR Detektor för utloppsledningar från säkerhetsventiler i kylanläggningar. 1,5 m kabel mellan sensorn och elektronikdel. Rörkoppling i gulkromaterat stål ½ R GR24-NH ppm, V AC/DC, max 2 W A GR230-NH ppm, 230V AC, max 2 W A Fabriksinställda larmnivåer (erfarenhetsmässigt lämpliga larmnivåer och mätområden): Detektortyp Mätområde (ppm) Larmnivåer (ppm) Modell / 300 / 500 Modell / 500 / 3000 Modell *) se option / 3000 / 8000 Sida 11 (41)

12 (NH 3 ) - Detektorer för Ammoniak MP-serien För anslutning till MPU, halvledarsensor (SC) Detektorer avsedda för installation i maskinrum, kyl- och frysrum eller andra utrymmen där gas används, hanteras eller lagras. MP-serien är särskilt framtagen till MPU centralerna Mätområden och Larmnivåer Larmnivåer ställs alltid in på centralenheten! Lämpliga mätområden och larmnivåer beror på i vilken miljö detektorerna skall installeras och på vilken gas som skall detekteras. - Uppfyller EN378: Ansluts alltid till centralenhet; MPU2C, MPU4C, MPU6C, SPU eller G27C. - Strömförsörjning från centralenhet - Kraftig korrosionsfri PC plastkapsling som tål att installeras även i aggressiv miljö. - Långtidsstabil sensor med > 5 års livslängd - Kalibreringsmetod: DT300 - Enkelt utbytbar sensor, se reservsensorer - Serviceintervall: Minst var 12 e månad (vid normal drift) Option: - Mätområde ppm kan beställas för vissa modeller. MP-D Rumsdetektor IP MP-D-(NH3) ppm A MP-D-(NH3) ppm A MP-DS Spolskyddad rumsdetektor MP-DS-(NH3) ppm A MP-DS-(NH3) ppm A MP-DK Detektor med extern sensor för montage i ventilationskanal. Plaströret med sensorn monteras med gummimuff direkt i kanalen. 1,5m kabel mellan sensorn och elektronikdel MP-DK-(NH3) ppm A MP-DK-(NH3) ppm A MP-DR Detektor speciellt framtagen för kylanläggningar. MP-DR monteras på T-koppling i utloppsledningen från säkerhetsventil för detektera internt läckage. Rörkoppling i gulkromaterat stål ½ R MP-DR-NH ppm A Larmnivåer ställs alltid in på centralenheten, vilket normalt utförs vid idrifttagning av systemet. Mot särskild beställning kan centralen förinställas med kundspecifika larmnivåer. Centralenhet och detektorer levereras märkta för respektive detektor och kanal för enklare installation. Detektorerna skall därmed anslutas på angiven ingång. Sida 12 (41)

13 (NH 3 ) - Detektorer för Ammoniak TR-EC Transmitters (4..20mA / 0..10V DC), elektrokemisk sensor (EC) TR-EC är en transmitter med elektrokemisk sensor för ammoniak som kan anslutas till MPU eller SPU centralenheter eller annan PLC/DUC med 4..20mA ingång. Detektorn är speciellt utvecklad för krävande förhållanden i industri och marina applikationer med stora svängningar i temperatur och fuktighet. TR-EC har en utbytbar elektrokemisk sensor med hög noggrannhet. Elektrokemiska sensorer kännetecknas av god selektivitet även vid låga koncentrationer. - Uppfyller EN378: olika mätområden - Hög selektivitet - Okänslig för vätgas - Fabrikskalibrerad - Utsignal 4..20mA - Strömförsörjning V DC - Kraftig korrosionsfri PC plastkapsling som tål att installeras även i aggressiv miljö. - Beräknad sensor livslängd: ~ 2-3 år. - Kalibreringsmetod: kalibreringsgas - Enkelt utbytbar sensor, se reservsensorer - Serviceintervall: Minst var 12 e månad (vid normal drift) TR-EC Driftstemperatur: -30 o C..+50 o C Driftsfuktighet: 0-95 % Rh (ej kondenserande) IP TR-EC-NH ppm A TR-EC-NH ppm A TR-EC-NH ppm A TR-EC-NH ppm NYHET! A Sida 13 (41)

14 (NH 3 ) - Detektorer för Ammoniak TR-SC Transmitters (4..20mA / 0..10V DC), halvledarsensor (SC) NYHET! TR-SC är en transmitter med halvledarsensor för ammoniak som kan anslutas till MPU eller SPU centralenheter eller annan PLC/DUC med 4..20mA eller 0..10V DC ingång. Utsignal kan väljas antingen 4..20mA eller 0..10V DC (icke-linjär) beroende på konfiguration. Genom att använda strömsignalen minskas känsligheten för störningar även vid installation med långa avstånd. TR-SC har utbytbara sensorer av halvledartyp. Halvledarsensorer är inte gasspecifika men har lång livslängd och även låga underhållskostnader. - 3 olika mätområden - Begränsad selektivitet - Valbar utsignal 4..20mA / 0..10V DC - Fabrikskalibrerad - Strömförsörjning V DC - Kraftig korrosionsfri PC plastkapsling som tål att installeras även i aggressiv miljö. - Kalibreringsmetod: kalibreringsgas - Enkelt utbytbar sensor, se reservsensorer - Långtidsstabil sensor med > 5 års livslängd - Serviceintervall: Minst var 12 e månad (vid normal drift) - Uppfyller EN378:2008 TR-SC Spolskyddad rumsdetektor Driftsfuktighet: % Rh (ej kondenserande) TR-SC-NH ppm Ammoniak A TR-SC-NH ppm Ammoniak A TR-SC-NH ppm Ammoniak A TR-SCK Detektor med extern sensor för montage i ventilationskanal. Plaströret med sensorn monteras med gummimuff direkt i kanalen. 1,5m kabel mellan sensorn och elektronikdel. Driftsfuktighet: % Rh (ej kondenserande) TR-SCK-NH ppm Ammoniak A TR-SCK-NH ppm Ammoniak A TR-SCR Detektor speciellt framtagen för kylanläggningar. TR-SCR monteras på T-koppling i utloppsledningen från säkerhetsventil för detektera internt läckage. Driftsfuktighet: % Rh (ej kondenserande) Rörkoppling i gulkromaterat stål ½ R TR-SCR-NH ppm Ammoniak A TR-SCR-NH ppm Ammoniak A Sida 14 (41)

15 (NH 3 ) - Detektorer för Ammoniak EC28 - Transmitter, elektrokemisk sensor (EC), ATEX EC28 Utsignal: 4..20mA Matning: V DC Beräknad sensor livslängd: ~ 2-3 år. Driftstemperatur: -30 o C..+50 o C Driftsfuktighet: 0..95% Rh (ej kondenserande) Option, LCD display EC28-NH ppm C EC28-NH3-100-D ppm, Med display C EC28-NH ppm C EC28-NH D ppm, Med display C CC28 - Transmitter, katalytisk sensor (CC), ATEX CC28 Utsignal: 4..20mA Matning: V DC Beräknad sensor livslängd: ~ 5 år. Driftstemperatur: -30 o C..+50 o C Driftsfuktighet: 0..95% Rh (ej kondenserande) CC28-NH3 0-4 % (modell utan display) C GJ-EX-NH3 - halvledarsensor (SC), ATEX Ansluts alltid till en central MPU2/4/6, SPU eller G27C Strömförsörsörjs från central. Levereras normalt kalibrerad tillsammans med en centralenhet. GJ-EX Sensor livslängd > 5 år. Driftstemperatur: -30 o C..+50 o C Driftsfuktighet: 0..95% Rh (ej kondenserande) IP GJ-EX-NH ppm C GJ-EX-NH ppm C Larmnivåer ställs alltid in på centralenheten, vilket normalt utförs vid idrifttagning av systemet. Mot särskild beställning kan centralen förinställas med kundspecifika larmnivåer. Centralenhet och detektorer levereras märkta för respektive detektor och kanal för enklare installation. Detektorerna skall därmed anslutas på angiven ingång. Sida 15 (41)

16 (NH 3 ) - Detektorer för Ammoniak Aquis500 För mätning i vätska, Aquis-systemet är utvecklat för detektion av ammoniakläckage i sekundära kylsystem. Många års erfarenhet ligger bakom utvecklingen av denna robusta och praktiska systemet som kan användas för vatten såväl som brine -system. Sensorn kan användas för att mäta ammoniak (NH3) i vatten. I en vattenlösning, är ammoniak I ett ph-beroende equilibrium med ammoniumjoner (NH4 + joner). Genom att NH4 + jonerna vid tillsats av lut omvandlas till ammoniak, kan sensorn detektera ammoniak. (NH4 + jonerna detekteras inte) Ammoniaksensorn består av en ph glaselektrod och en referenselektrod. Båda elektroderna är placerade i en elektrolyt. Elektrolyten är skild från testmediet med ett hydrofobt, gaspermeabelt membran. Den lokala förändringen i ph värdet mäts vid hög resistans med den integrerade ph elektroden. Centralenheten lämnar en utsignal på 4..20mA som kan anslutas till en extern PLC. Olika sensoranslutningar kan väljas till Aquis enheten beroende på applikation och tryck i systemet. Anslutningarna kan enkelt och smidigt installeras. - Designad för övervakning av ammoniak i sekundära kylsystem - Detektion i vatten eller brine blandningar såsom Etylen, Tyfoxit, Hycool, etc. - Valbar visning av: siffror, graf eller trendkurva - Mäter låg koncentration (< 0,2ppm) - Mätområde: 0, ppm - Utsignal: 4..20mA, reläutgång växlande (SPDT) - Strömförsörjning: 230V AC - Tryckområde: (0)1 6 bar - Enkel installation och enkelt handhavande - Användarvänlig programmering och möjlighet till anläggningsdokumentering - Språk: Engelska, Franska, Tyska - Uppfyller EN Livslängd sensor: upp till ~2 år - Serviceintervall: Minst var 6 e månad (vid normal drift) Vid beställning måste typ av vätska/media specificeras! NYHET! Aquis Temperaturområde för vätska (i systemet): beroende på sensor typ IP Aquis 500 Övervakningsenhet för väggmontage, Net NH3 sensor, standard Media temp (0 +50 o C). Net NH3 sensor, låg temp Media temp ( o C). Net Kabel set 1x5mm 75Ω, 5,0m Net Röranslutning för sensor Utdragbar röranslutning med inbyggd tryckreducering, max 6 bar. Rör/process anslutning (G 1¼ ) Inbyggd avstängningsventil för underhåll/service av sensorn Aquis behållare Monteringssats med slang och behållare för uppsamling av media Net Net Service/Underhåll Service kit, standard Utbytesmembran, elektrolytsats för media temp ( o C) Net Service kit, Låg temp Utbytesmembran, elektrolytsats för låg media temp ( o C) Net - Tryckreduceringsmembran, svart, vid lägre differenstryck Net *) Kontakta oss för information. Sida 16 (41)

17 (HFC) Detektorer för syntetiska köldmedier G-serien Detektorer med reläutgång, halvledarsensor (SC) Detektorer avsedda för installation i maskinrum, kyl- och frysrum eller andra utrymmen där gas används, hanteras eller lagras. Detektorerna kan användas fristående, anslutna till någon centralenhet eller till annat övervaknings-system som accepterar potentialfri kontakt. - Uppfyller F-gas direktiv 842/2006 och EN378: Detektorn är mikrodatorstyrd och visar aktuell driftsstatus via lysdioder - Tre ställbara larmnivåer med reläutgång (230V / 5A) - Tidsfördröjning i tre steg vid larm - Manuell eller automatisk återställning vid larm - Felsäker funktion med inbyggd övervakning och larm vid spänningsbortfall - Inbyggd servicefunktion och självtest - Testuttag för serviceinstrument - Kraftig korrosionsfri PC plastkapsling som tål att installeras även i aggressiv miljö. - Långtidsstabil sensor med > 5 års livslängd - Kalibreringsmetod: DT300 - Enkelt utbytbar sensor, se reservsensorer - Serviceintervall: Minst var 12 e månad (vid normal drift) GD Rumsdetektor IP GD230-HFC ppm, 230V AC, max 2 W A GD24-HFC ppm, V AC/DC, max 2 W A GS Spolskyddad rumsdetektor GS230-HFC ppm, 230V AC, max 2 W A GS24-HFC ppm, V AC/DC, max 2 W A GSR Spolskyddad rumsdetektor med 5 meter kabel för sensorn. Sensor kan med hängas fritt, medan detektorn monteras på vägg GSR230-HFC ppm, 230V AC, max 2 W A GSR24-HFC ppm, V AC/DC, max 2 W A GK Detektor med extern sensor för montage i ventilationskanal. Plaströret med sensorn monteras med gummimuff direkt i kanalen. 1,5m kabel mellan sensorn och elektronikdel GK230-HFC ppm, 230V AC, max 2 W A GK24-HFC ppm, V AC/DC, max 2 W A Sida 17 (41)

18 (HFC) Detektorer för syntetiska köldmedier Detektor för utloppsledningar från säkerhetsventiler i kylanläggningar. 1,5 m kabel mellan sensorn och elektronikdel. GR Rörkoppling i mässing ½ R GR230-HFC ppm, 230V AC, max 2 W A GR24-HFC ppm, V AC/DC, max 2 W A Fabriksinställda larmnivåer (erfarenhetsmässigt lämpliga larmnivåer och mätområden): Detektortyp Mätområde (ppm) Larmnivåer (ppm) HFC / 1000 / 2000 Normal fabriksinställning är för R134a, detektorer fungerar även för alla HFC, HCFC och CFC med något avvikande larmnivåer De kan även levereras inställda för andra gaser respektive larmnivåer. Kontakta oss för information. Sida 18 (41)

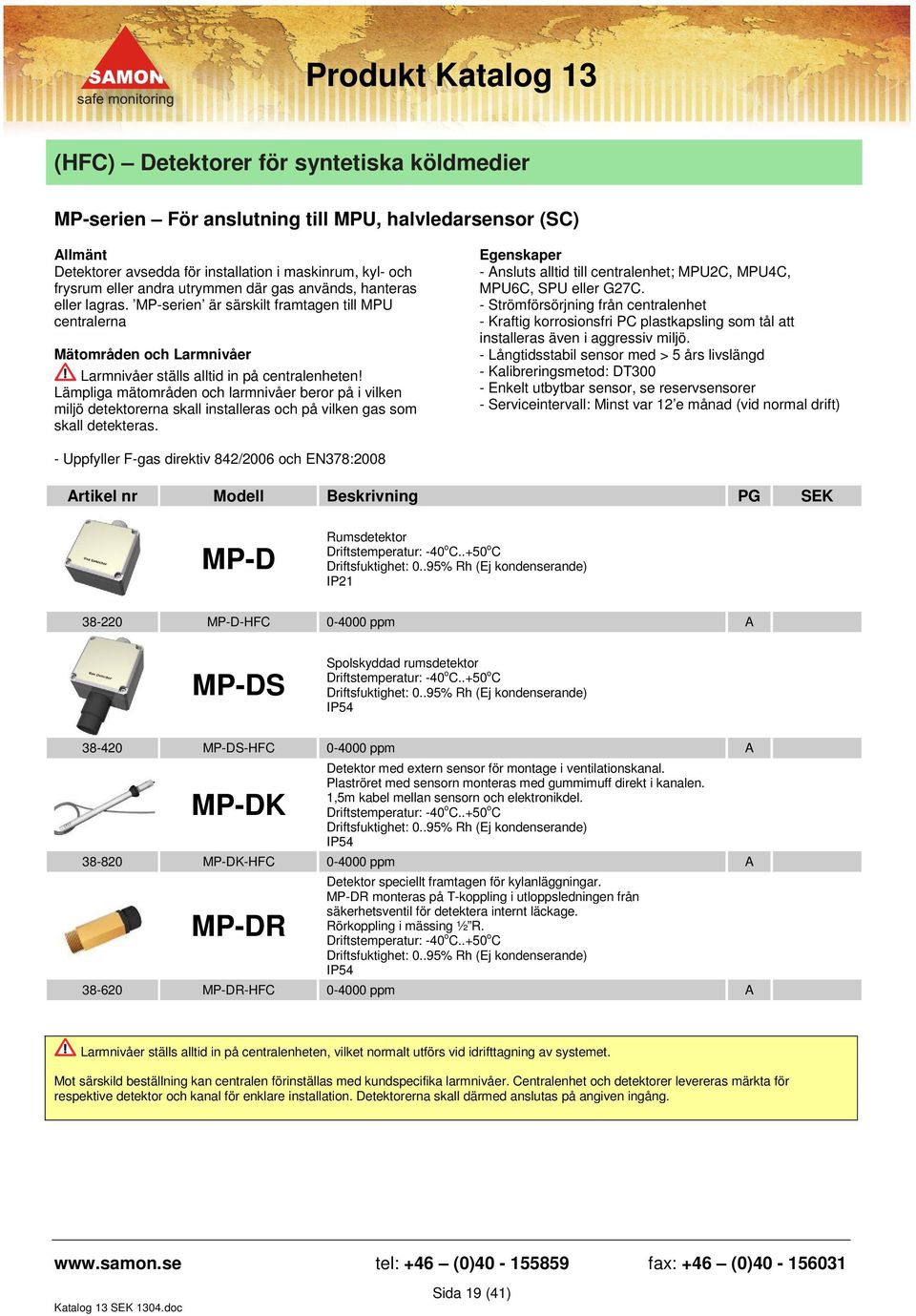

19 (HFC) Detektorer för syntetiska köldmedier MP-serien För anslutning till MPU, halvledarsensor (SC) Detektorer avsedda för installation i maskinrum, kyl- och frysrum eller andra utrymmen där gas används, hanteras eller lagras. MP-serien är särskilt framtagen till MPU centralerna Mätområden och Larmnivåer Larmnivåer ställs alltid in på centralenheten! Lämpliga mätområden och larmnivåer beror på i vilken miljö detektorerna skall installeras och på vilken gas som skall detekteras. - Ansluts alltid till centralenhet; MPU2C, MPU4C, MPU6C, SPU eller G27C. - Strömförsörjning från centralenhet - Kraftig korrosionsfri PC plastkapsling som tål att installeras även i aggressiv miljö. - Långtidsstabil sensor med > 5 års livslängd - Kalibreringsmetod: DT300 - Enkelt utbytbar sensor, se reservsensorer - Serviceintervall: Minst var 12 e månad (vid normal drift) - Uppfyller F-gas direktiv 842/2006 och EN378:2008 MP-D Rumsdetektor IP MP-D-HFC ppm A MP-DS Spolskyddad rumsdetektor MP-DS-HFC ppm A MP-DK Detektor med extern sensor för montage i ventilationskanal. Plaströret med sensorn monteras med gummimuff direkt i kanalen. 1,5m kabel mellan sensorn och elektronikdel MP-DK-HFC ppm A MP-DR Detektor speciellt framtagen för kylanläggningar. MP-DR monteras på T-koppling i utloppsledningen från säkerhetsventil för detektera internt läckage. Rörkoppling i mässing ½ R MP-DR-HFC ppm A Larmnivåer ställs alltid in på centralenheten, vilket normalt utförs vid idrifttagning av systemet. Mot särskild beställning kan centralen förinställas med kundspecifika larmnivåer. Centralenhet och detektorer levereras märkta för respektive detektor och kanal för enklare installation. Detektorerna skall därmed anslutas på angiven ingång. Sida 19 (41)

20 (HFC) Detektorer för syntetiska köldmedier TR-SC Transmitters (4..20mA / 0..10V DC), halvledarsensor (SC) NYHET! TR-SC är en transmitter med halvledarsensor för ammoniak som kan anslutas till MPU eller SPU centralenheter eller annan PLC/DUC med 4..20mA eller 0..10V DC ingång. Utsignal kan väljas antingen 4..20mA eller 0..10V DC (icke-linjär) beroende på konfiguration. Genom att använda strömsignalen minskas känsligheten för störningar även vid installation med långa avstånd. TR-SC har utbytbara sensorer av halvledartyp. Halvledarsensorer är inte gasspecifika men har lång livslängd (upp till 5 år) och även låga underhållskostnader. - Begränsad selektivitet - Valbar utsignal 4..20mA / 0..10V DC - Fabrikskalibrerad - Strömförsörjning V DC - Kraftig korrosionsfri PC plastkapsling som tål att installeras även i aggressiv miljö. - Långtidsstabil sensor med > 5 års livslängd - Kalibreringsmetod: kalibreringsgas - Enkelt utbytbar sensor, se reservsensorer - Serviceintervall: Minst var 12 e månad (vid normal drift) - Uppfyller F-gas direktiv 842/2006 och EN378:2008 Artikel Nr Modell Beskrivning PG SEK TR-SC Spolskyddad rumsdetektor TR-SC-HCFC ppm HCFC (standard R22) A A TR-SC-HFC(A) ppm HFC (standard R404a / R507) A B TR-SC-HFC(B) ppm HFC (standard R134a) A TR-SCK Detektor med extern sensor för montage i ventilationskanal. Plaströret med sensorn monteras med gummimuff direkt i kanalen. 1,5m kabel mellan sensorn och elektronikdel TR-SCK-HCFC ppm HCFC (standard R22) A A TR-SCK-HFC(A) ppm HFC (standard R404a / R507) A B TR-SCK-HFC(B) ppm HFC (standard R134a) A TR-SCR Detektor speciellt framtagen för kylanläggningar. TR-SCR monteras på T-koppling i utloppsledningen från säkerhetsventil för detektera internt läckage. Rörkoppling i mässing ½ R B TR-SCR-HFC(B) ppm HFC (standard R134a) A Detektorn för R404A typ (A) är även lämplig för R407C och R410A. För utloppsledning TR-SCR används typ (B) för alla CFC, HCFC och HFC. Sida 20 (41)

21 (HFC) Detektorer för syntetiska köldmedier GJ-EX-HFC - halvledarsensor (SC), ATEX Ansluts alltid till en central MPU2/4/6, SPU eller G27C Strömförsörsörjs från central. Levereras normalt kalibrerad tillsammans med en centralenhet. GJ-EX Sensor livslängd > 5 år. Driftstemperatur: -30 o C..+50 o C Driftsfuktighet: 0..95% Rh (ej kondenserande) IP GJ-EX-HFC ppm C Larmnivåer ställs alltid in på centralenheten, vilket normalt utförs vid idrifttagning av systemet. Mot särskild beställning kan centralen förinställas med kundspecifika larmnivåer. Centralenhet och detektorer levereras märkta för respektive detektor och kanal för enklare installation. Detektorerna skall därmed anslutas på angiven ingång. Sida 21 (41)

22 (HFC) Detektorer för syntetiska köldmedier RM-HFC för rumsmontage (hotell, kontor etc.) NYHET! RM-HFC är en mikrodatorstyrd gasdetektor som reagerar på de flesta typer av HFC och blandningar i luftkonditioneringsanläggningar. Den är speciellt utvecklad för installation på kontor, hotellrum, i affärer eller i andra avgränsade utrymmen där människor vistas en längre tid och där koncentrationen av HFC(HCFC) riskerar nå kritiska gränsvärden. Placering av detektorn är viktig för dess funktion och eftersom HFC / HCFC är tyngre än luft bör detektorn placeras 15-20cm ovan golv. Kapslingen är speciellt formgiven och den benvita färgen gör den enkel att passa in i offentlig miljö. Funktion Normal drift indikeras med LED - fast Grönt sken. Larm indikeras med; LED - blinkande Röd/Orange, Summer och Relä. RM-HFC är utrustad med adaptiv larmfördröjning för att filtrera bort kortvariga störningar. Automatisk återställning till Normal drift efter larm, sker när gasen har försvunnit. - Rumsdetektor för HFC och HCFC gaser - Används fristående eller ansluten till övervakningssystem - Två fabriksinställda larmnivåer - Larmutgång med växlande reläkontakt (relä draget vid normal drift) - Adaptiv larmfördröjning - LED indikering för driftstatus, funktion, test och larm - Inbyggd summer 85dB (kan kopplas ur) - Felsäker funktion - Strömförsörjning: V AC/DC. - Långtidsstabil sensor med > 5 års livslängd - Kalibreringsmetod: DT300 - Enkelt utbytbar sensor, se reservsensorer - Serviceintervall: Minst var 12 e månad (vid normal drift) - Uppfyller F-gas direktiv 842/2006 och EN378:2008 RM Driftstemperatur: 0 o C..+50 o C. Driftsfuktighet: 0-95 % Rh (ej kondenserande) IP21 (standard kalibrerad för R410A) RM-HFC ppm, V AC/DC, max 2 W A *) Kontakta oss för pris Fabriksinställda larmnivåer (erfarenhetsmässigt lämpliga larmnivåer och mätområden): Detektortyp Mätområde (ppm) Larmnivåer (ppm) RM-HFC / 4000 RM-HFC är fabriksinställd för (R410A) men fungerar för alla HFC, HCFC och CFC med något avvikande larmnivåer. RM-HFC kan även levereras kalibrerad för andra gaser respektive larmnivåer. Kontakta oss för information. Sida 22 (41)

23 (CO 2 ) Detektorer för koldioxid G-serien Detektorer med reläutgång, IR-sensor (NDIR) Detektorer avsedda för installation i maskinrum, kyl- och frysrum eller andra utrymmen där köldmedium används, hanteras eller lagras. Detektorerna kan användas fristående, anslutna till någon centralenhet eller till annat övervakningssystem som accepterar potentialfri kontakt. - Uppfyller kraven i EN378: Detektorn är mikrodatorstyrd och visar aktuell driftsstatus via lysdioder - Tre ställbara larmnivåer med reläutgång (230V / 5A) - Tidsfördröjning i tre steg vid larm - Manuell eller automatisk återställning vid larm - Felsäker funktion med inbyggd övervakning och larm vid spänningsbortfall - Inbyggd servicefunktion och självtest - Testuttag för serviceinstrument - Kraftig korrosionsfri PC plastkapsling som tål att installeras även i aggressiv miljö. - Långtidsstabil sensor med >15 års livslängd - Kalibreringsmetod: Automatisk nollpunktskalibrering - Enkelt utbytbar sensor, se reservsensorer - Serviceintervall: Minst var 12 e månad (vid normal drift) GS Spolskyddad rumsdetektor Driftstemperatur: 0 o C..+50 o C GS24-CO ppm, V AC/DC, max 5 W A GS230-CO ppm, 230V AC, max 5 W A GSLT Spolskyddad rumsdetektor med inbyggt värmeelement för installation i kyl- och frysrum. Enheten kräver separat 24VDC/AC matning för värmeelement IP H GSLT24-CO ppm, V AC/DC, max 15 W (inkl värmeelement) A Fabriksinställda larmnivåer (erfarenhetsmässigt lämpliga larmnivåer och mätområden): Detektortyp Mätområde (ppm) Larmnivåer (ppm) Modell / 5000 / ) 1) Ändrade standard inställningar för CO2 from Maj Option MSVK Montagesats för detektering i ventilationskanal Anslutningsrör: 2 st 20mm Ø Montagesats för ventilationskanal Kontakta oss för information Sida 23 (41)

24 (CO 2 ) Detektorer för koldioxid MP-serien För anslutning till MPU, IR-sensor (NDIR) Detektorer avsedda för installation i maskinrum, kyl- och frysrum eller andra utrymmen där gas används, hanteras eller lagras. MP-serien är särskilt framtagen till MPU centralerna Mätområden och Larmnivåer Larmnivåer ställs alltid in på centralenheten! Lämpliga mätområden och larmnivåer beror på i vilken miljö detektorerna skall installeras och på vilken gas som skall detekteras. - Uppfyller kraven i EN378: Ansluts alltid till centralenhet; MPU2C, MPU4C, MPU6C, SPU eller G27C - Strömförsörjning från centralenhet - Infraröd mätteknik (NDIR) med hög selektivitet och långtids stabilitet - NDIR sensor ppm - Kraftig korrosionsfri PC plastkapsling som tål att installeras även i aggressiv miljö. - Långtidsstabil sensor med >15 års livslängd - Kalibreringsmetod: Automatisk nollpunktskalibrering - Enkelt utbytbar sensor, se reservsensorer - Serviceintervall: Minst var 12 e månad (vid normal drift) MP-D Rumsdetektor Driftstemperatur: 0 o C..+50 o C Driftsfuktighet: 0 95% Rh (Ej kondenserande) IP MP-D-CO ppm, max 3 W A MP-DS Spolskyddad rumsdetektor Driftstemperatur: 0 o C..+50 o C Driftsfuktighet: 0 95% Rh (Ej kondenserande) MP-DS-CO ppm, max 3 W A MP-DSLT Spolskyddad rumsdetektor med inbyggt värmeelement för installation i kyl- och frysrum. Enheten kräver separat 24VDC/AC matning för värmeelement Driftsfuktighet: 0 95% Rh (Ej kondenserande) H MP-DSLT-CO ppm, max 13 W (inkl värmeelement) A Larmnivåer ställs alltid in på centralenheten, vilket normalt utförs vid idrifttagning av systemet. Mot särskild beställning kan centralen förinställas med kundspecifika larmnivåer. Centralenhet och detektorer levereras märkta för respektive detektor och kanal för enklare installation. Detektorerna skall därmed anslutas på angiven ingång. - Option MSVK Montagesats för detektering i ventilationskanal Anslutningsrör: 2 st 20mm Ø Montagesats för ventilationskanal Kontakta oss för information Sida 24 (41)

25 (CO 2 ) Detektorer för koldioxid TR-IR Transmitters (4..20mA / 0..10V DC). IR-teknik (NDIR) NYHET! : TR-IR-CO 2 är en transmitter avsedd för att mäta koncentration av koldioxid. Transmittern finns i två olika modeller; TR-IR-CO 2 för rum av standardtyp och TRLT- IR-CO 2 för rum med låg temperatur (frysrum). Sensorerna är av IR (infraröd) typ vilket ger lång livslängd samt god selektivitet. Detektorerna ger en 4..20mA eller 0..10V utsignal, linjärt proportionerlig mot koncentrationen av gas. Utsignal kan väljas med hjälp av bygel, till antingen 4..20mA eller 0..10V DC. Genom att använda strömsignalen minskas känsligheten för störningar även vid installation med långa avstånd. - Infraröd mätteknik (NDIR) med hög selektivitet - Linjär utsignal ma eller 0..10V - Strömförsörjning V DC - Kraftig korrosionsfri PC plastkapsling som tål att installeras även i aggressiv miljö. - Långtidsstabil sensor med >15 års livslängd - Kalibreringsmetod: Automatisk nollpunktskalibrering - Enkelt utbytbar sensor, se reservsensorer - Serviceintervall: Minst var 12 e månad (vid normal drift) - Uppfyller kraven i EN378:2008 TR-IR Spolskyddad rumsdetektor Driftstemperatur: 0 o C..+50 o C Driftsfuktighet: 0 95% Rh (Ej kondenserande) IP TR-IR-CO ppm, max 3 W A TR-IRLT Spolskyddad rumsdetektor med inbyggt värmeelement för installation i kyl- och frysrum. Enheten kräver separat 24VDC/AC matning för värmeelement Driftsfuktighet: 0 95% Rh (Ej kondenserande) IP H TR-IRLT-CO ppm, max 13 W (inkl värmeelement) A - Option MSVK Montagesats för detektering i ventilationskanal Anslutningsrör: 2 st 20mm Ø Montagesats för ventilationskanal Kontakta oss för information. Sida 25 (41)

26 (HC) Detektorer för kolväten (brand och explosiv gas) G-serien Detektorer med reläutgång, halvledarsensor (SC) Detektorer avsedda för installation i maskinrum, kyl- och frysrum eller andra utrymmen där gas används, hanteras eller lagras. Detektorerna kan användas fristående, anslutna till någon centralenhet eller till annat övervaknings-system som accepterar potentialfri kontakt. - Uppfyller kraven i EN378: Detektorn är mikrodatorstyrd och visar aktuell driftsstatus via lysdioder - Tre ställbara larmnivåer med reläutgång (230V / 5A) - Tidsfördröjning i tre steg vid larm - Manuell eller automatisk återställning vid larm - Felsäker funktion med inbyggd övervakning och larm vid spänningsbortfall - Inbyggd servicefunktion och självtest - Testuttag för serviceinstrument - Kraftig korrosionsfri PC plastkapsling som tål att installeras även i aggressiv miljö. - Långtidsstabil sensor med > 5 års livslängd - Kalibreringsmetod: DT300 - Enkelt utbytbar sensor, se reservsensorer - Serviceintervall: Minst var 12 e månad (vid normal drift) GD Rumsdetektor Strömförbrukning: max 2 W IP GD24-HC 0-40% LEL, V AC/DC, Övriga kolväten A GD230-HC 0-40% LEL, 230V AC, Övriga kolväten A GD24-H2 0-40% LEL, V AC/DC, Vätgas (Hydrogen) A GD230-H2 0-40% LEL, 230V AC Vätgas, (Hydrogen) A GD24-Metan 0-40% LEL, V AC/DC A GD230-Metan 0-40% LEL, 230V AC A GD24-Propan 0-40% LEL, V AC/DC A GD230-Propan 0-40% LEL, 230V AC A GS Spolskyddad rumsdetektor Strömförbrukning: max 2 W GS24-HC 0-40% LEL, V AC/DC, Övriga kolväten A GS230-HC 0-40% LEL, 230V AC, Övriga kolväten A GS24-H2 0-40% LEL, V AC/DC, Vätgas (Hydrogen) A GS230-H2 0-40% LEL, 230V AC Vätgas, (Hydrogen) A GS24-Metan 0-40% LEL, V AC/DC A GS230-Metan 0-40% LEL, 230V AC A GS24-Propan 0-40% LEL, V AC/DC A GS230-Propan 0-40% LEL, 230V AC A Sida 26 (41)

27 (HC) Detektorer för kolväten (brand och explosiv gas) Spolskyddad rumsdetektor med 5 meter kabel för sensorn. Sensor kan med hängas fritt, medan detektorn monteras på vägg. Driftstemperatur: -40 GSR C..+50 o C Strömförbrukning: max 2 W GSR24-HC 0-40% LEL, V AC/DC, Övriga kolväten A GSR230-HC 0-40% LEL, 230V AC, Övriga kolväten A GSR24-Metan 0-40% LEL, V AC/DC A GSR230-Metan 0-40% LEL, 230V AC A GSR24-Propan 0-40% LEL, V AC/DC A GSR230-Propan 0-40% LEL, 230V AC A Fabriksinställda larmnivåer (erfarenhetsmässigt lämpliga larmnivåer och mätområden): Detektortyp Mätområde Larmnivåer Alla modeller 0 40% LEL 5 / 10 / 20% LEL Sida 27 (41)

28 (HC) Detektorer för kolväten (Brand och explosiv gas) MP-serien För anslutning till MPU, halvledarsensor (SC) Detektorer avsedda för installation i maskinrum, kyl- och frysrum eller andra utrymmen där gas används, hanteras eller lagras. MP-serien är särskilt framtagen till MPU centralerna Mätområden och Larmnivåer Larmnivåer ställs alltid in på centralenheten! Lämpliga mätområden och larmnivåer beror på i vilken miljö detektorerna skall installeras och på vilken gas som skall detekteras. - Ansluts alltid till centralenhet; MPU2C, MPU4C, MPU6C, SPU eller G27C - Strömförsörjning från centralenhet - Kraftig korrosionsfri PC plastkapsling som tål att installeras även i aggressiv miljö. - Långtidsstabil sensor med > 5 års livslängd - Kalibreringsmetod: DT300 - Enkelt utbytbar sensor, se reservsensorer - Serviceintervall: Minst var 12 e månad (vid normal drift) - Uppfyller kraven i EN378:2008 MP-D Rumsdetektor IP MP-D-HC 0-40% LEL A MP-D-Metan 0-40% LEL A MP-D-Propan 0-40% LEL A MP-DS Spolskyddad rumsdetektor MP-DS-HC 0-40% LEL A MP-DS-H2 0-40% LEL A MP-DS-Metan 0-40% LEL A MP-DS-Propan 0-40% LEL A Larmnivåer ställs alltid in på centralenheten, vilket normalt utförs vid idrifttagning av systemet. Mot särskild beställning kan centralen förinställas med kundspecifika larmnivåer. Centralenhet och detektorer levereras märkta för respektive detektor och kanal för enklare installation. Detektorerna skall därmed anslutas på angiven ingång. Sida 28 (41)

29 (HC) Detektorer för kolväten (Brand och explosiv gas) TR-SC Transmitters (4..20mA / 0..10V DC), halvledarsensor (SC) NYHET! TR-SC är en transmitter med halvledarsensor för ammoniak som kan anslutas till MPU eller SPU centralenheter eller annan PLC/DUC med 4..20mA eller 0..10V DC ingång. Utsignal kan väljas antingen 4..20mA eller 0..10V DC (icke-linjär) beroende på konfiguration. Genom att använda strömsignalen minskas känsligheten för störningar även vid installation med långa avstånd. TR-SC har utbytbara sensorer av halvledartyp. Halvledarsensorer är inte gasspecifika men har lång livslängd (upp till 5 år) och även låga underhållskostnader. - Begränsad selektivitet - Valbar utsignal 4..20mA / 0..10V DC - Fabrikskalibrerad - Strömförsörjning V DC - Kraftig korrosionsfri PC plastkapsling som tål att installeras även i aggressiv miljö. - Långtidsstabil sensor med > 5 års livslängd - Kalibreringsmetod: kalibreringsgas - Enkelt utbytbar sensor, se reservsensorer - Serviceintervall: Minst var 12 e månad (vid normal drift) - Uppfyller kraven i EN378:2008 Artikel Nr Modell Beskrivning PG SEK TR-SC Spolskyddad rumsdetektor TR-SC-HC 0-50% LEL, Kolväten (HC) A TR-SC-H2 0-50% LEL, Vätgas (H 2) A TR-SCK Detektor med extern sensor för montage i ventilationskanal. Plaströret med sensorn monteras med gummimuff direkt i kanalen. 1,5m kabel mellan sensorn och elektronikdel TR-SCK-HC 0-50% LEL, Kolväten (HC) A TR-SCK-H2 0-50% LEL, Vätgas (H 2) A Sida 29 (41)

30 (HC) Detektorer för kolväten (Brand och explosiv gas) GJ-EX - halvledarsensor (SC), ATEX GJ-EX Sensor livslängd > 5 år. Driftstemperatur: -30 o C..+50 o C Driftsfuktighet: 0..95% Rh (ej kondenserande) IP GJ-EX-CH Propan, Metan etc. 0-40% LEL. C GJ-EX-H2 Vätgas. 0-40% LEL. C Larmnivåer ställs alltid in på centralenheten, vilket normalt utförs vid idrifttagning av systemet. Mot särskild beställning kan centralen förinställas med kundspecifika larmnivåer. Centralenhet och detektorer levereras märkta för respektive detektor och kanal för enklare installation. Detektorerna skall därmed anslutas på angiven ingång. Sida 30 (41)

31 (CO, NO 2 ) Detektorer för bilavgaser (garage etc.) TR-EC Transmitters (4..20mA / 0..10V DC), elektrokemisk sensor (EC) Detektorer för behovsstyrning av ventilation i garage och vägtunnlar etc. TR-EC är en transmitter med elektrokemisk sensor som kan anslutas till MPU eller SPU centralenheter eller annan PLC/DUC med 4..20mA ingång. Genom att använda strömsignalen minskas känsligheten för störningar även vid installation med långa avstånd. TR-EC har en utbytbar elektrokemisk sensor med hög noggrannhet. Elektrokemiska sensorer kännetecknas av god selektivitet även vid låga koncentrationer. - Mäter koncentrationen av kolmonoxid (CO) som bildas efter bensindriva fordon eller kvävedioxid (NO2) som bildas efter diesel och gasdrivna fordon. - Elektrokemisk sensor för hög noggrannhet och stabil mätning. - Hög selektivitet - Fabrikskalibrerade - Valbar och justerbar utsignal 4..20mA / 0..10V DC - Strömförsörjning V DC - Kraftig korrosionsfri PC plastkapsling som tål att installeras även i aggressiv miljö. - Serviceintervall: Minst var 12 e månad (vid normal drift) TR-EC Kolmonoxid (CO) detektor Sensor livslängd ~ 6 år Driftstemperatur: -10 o C..+40 o C Driftsfuktighet: 0..90% Rh (ej kondenserande) IP TR-EC-(CO) ppm (CO) A TR-EC Kvävedioxid (NO 2) detektor Sensor livslängd ~ 2 år Driftstemperatur: -10 o C..+40 o C Driftsfuktighet: 0..90% Rh (ej kondenserande) IP TR-EC-(NO2) 0-20 ppm (NO 2) A - Option MSVK Montagesats för detektering i ventilationskanal Anslutningsrör: 2 st 20mm Ø Montagesats för ventilationskanal Kontakta oss för information Sida 31 (41)

32 (VOC) Detektorer för bilavgaser (garage etc.) G-serien VOC detektorer med reläutgång, halvledarsensor (SC) VOC detektorer är luftkvalitetsgivare för garagemiljö som mäter avgaser och andra föroreningar som kan bildas i ett garage, t ex Kolmonoxid (CO) och oförbrända Kolväten (HC) VOC = flyktiga organiska ämnen Detektorerna kan användas fristående, anslutna till någon centralenhet eller till annat övervaknings-system som accepterar potentialfri kontakt. - Detektorn är mikrodatorstyrd och visar aktuell driftsstatus via lysdioder - Tre ställbara larmnivåer med reläutgång (230V / 5A) - Tidsfördröjning i tre steg vid larm - Manuell eller automatisk återställning vid larm - Felsäker funktion med inbyggd övervakning och larm vid spänningsbortfall - Inbyggd servicefunktion och självtest - Testuttag för serviceinstrument - Kraftig korrosionsfri PC plastkapsling som tål att installeras även i aggressiv miljö. - Långtidsstabil sensor med > 5 års livslängd - Kalibreringsmetod: DT300 - Enkelt utbytbar sensor, se reservsensorer - Serviceintervall: Minst var 12 e månad (vid normal drift) GD Rumsdetektor Driftstemperatur: -20 o C..+50 o C IP GD24-AQS ppm, V AC/DC, max 2 W A GD230-AQS ppm, 230V AC, max 2 W A GS Spolskyddad rumsdetektor Driftstemperatur: -20 o C..+50 o C GS24-AQS ppm, V AC/DC, max 2 W A GS230-AQS ppm, 230V AC, max 2 W A GK Detektor med extern sensor för montage i ventilationskanal. Plaströret med sensorn monteras med gummimuff direkt i kanalen. 1,5m kabel mellan sensorn och elektronikdel. Driftstemperatur: -20 o C..+50 o C GK24-AQS ppm, V AC/DC, max 2 W A GK230-AQS ppm, 230V AC, max 2 W A Fabriksinställda larmnivåer (erfarenhetsmässigt lämpliga larmnivåer och mätområden): Detektortyp Mätområde (ppm) Larmnivåer (ppm) Alla modeller / 50 / 100 *) Detektorerna är avsedda att styra ventilationen (fläktar) i garage. Gassensorn i detektorn har begränsad selektivitet vilket betyder att den mäter även andra, i garage, förekommande ämnen/föroreningar som t.ex. bensinångor och andra kolväten. *) Inställda larmnivåer gäller för summan av CO+VOC gaser. Detektorn kan därför inte testas med enbart kolmonoxid (CO) Sida 32 (41)

33 (O 2 ) Detektorer för syrebrist GMA36 Pro, elektrokemisk sensor (EC) ATEX GMA36 Pro Fristående eller ansluten till central Display Tre potentialfria reläer Elektrokemisk sensor Mätområde 0-30% (O 2 ) GMA36-O2 0-30% (O2), matning V C EC28 Transmitter, elektrokemisk sensor (EC) ATEX EC28 Fristående eller ansluten till central Elektrokemisk sensor Utsignal: 4..20mA Matning: 15 30V DC Option, LCD display EC 28 EX-O2 0-25% (O2), ATEX C EX 28 EX-O2-D 0-25% (O2), ATEX. Med display C Sida 33 (41)

34 Bärbara persongasvarnare Koldioxid (CO 2 ) asense-alarm (CO 2 ) LED samt ljudsignal för larm Non-Dispersive Infrared teknik (NDIR) Internt testprogram och enkel kalibrering 230V laddare och mjuk väska ingår asense-alarm 0-3% CO2 C Ammoniak (NH 3 ), Syrebrist (O 2 ) och giftiga gaser MICRO IV Gasdetektor för giftiga gaser, inklusive Ammoniak, samt för syrebrist. Elektrokemisk sensor Ljud- och ljussignal för larm Display ATEX klassificerad Pump som option MicroIV-NH ppm C MicroIV-NH ppm C MicroIV-O2 0-25% C Microtector II Flergasvarnare för upp till sex gaser Display ATEX klassad G450 4 gaser C G460 6 gaser C *) Pris beroende på gastyper.. Sida 34 (41)

35 Tillbehör Batteri back-up UPS Utgång: 12V DC Maximal belastning: 1,5A Batteri: 12V / 2Ah Kapsling: Plast, IP67 Dimensioner: 230x140x95mm UPS1500 A UPS Utgång: Maximal belastning: Batteri: Kapsling: Dimensioner: 6V, 12V or 24V DC, omställbar 4A 12V / 7Ah (Batteri måste beställas separat) Metall, IP21 370x315x95mm UPS4000 A Batteri 12V/7Ah Vikt 2,4 kg Nto Transformator PSS Primär 230V AC Sekundär 12V AC, 24V AC PSS32/12V 230/12V 32VA, IP30 Nto PSS60/24V 230/24V 60VA, IP30 Nto Blixtljus BE För montering inne eller utomhus med standard låg sockel Mått: 93x75mm Driftstemperatur: -25 o C..+70 o C Option: Hög sockel med kabelgenomföring i sidan. (2 modeller) IP65 med hög sockel BE-A-24VDC Orange, 9..60V DC (88mA vid 24V DC) A BE-R-24VDC Röd, 9..60V DC (88mA vid 24V DC) A BE-BL-24VDC Blå, 9..60V DC (88mA vid 24V DC) A SOCK-H-R Hög sockel, röd. A SOCK-H-R-230 Hög sockel för 230V AC, röd. A Sida 35 (41)

36 Tillbehör Kombinerad Blixtljus och Siren FL Blixtljus och siren kan aktiveras separat Programmerbar med DIP-switchar för olika ljud IP65 med standard hög sockel Mått ØxH: 93x120mm Driftstemperatur: -10 o C..+55 o C Option: 230V AC sockel FL-RL-R Röd, kombinerad blixtljus och siren, V DC (85mA vid 24V DC) A SOCK-H-R-230 Sockel 230V AC A Siren 1992-LP För montering inne eller utomhus Programmerbar med DIP-switchar för olika ljud. Inbyggd volymkontroll med standard låg sockel Mått: 93x75mm Driftstemperatur: -25 o C..+80 o C Option: Hög sockel med kabelgenomföring i sidan. (2 modeller) IP65 med hög sockel R-LP Röd, 9..28V DC A SOCK-H-R Hög sockel, röd. A SOCK-H-R-230 Hög sockel för 230V AC, röd. A Övrigt Normlåda Normlåda med transparent lock, 10 moduls Rymmer t.ex. en G27C, en PSS 32/12 samt två hjälprelä Mått BxHxD: 230x180x110mm N10-55L Normlåda, A Styrbox Styrbox att använda ihop med MPU centraler. Styrboxen är förberedd för alla funktioner som krävs för att uppfylla gällande bestämmelser som AFS, EN378 mm. Levereras med elschema Styrbox NH3, AFS Nto Styrbox HFC, AFS Nto Påkörnings skydd Bygel i 3mm rostfritt stål att monteras som skydd för detektorer etc. Bredd: 50mm NYHET! Påkörningsskydd Stor Innermått LxD: 174x92mm (passar t.ex. detektor GD24/230-serien) A Påkörningsskydd Liten Innermått LxD: 94x92mm (passar t.ex. detektor MP-serien) A Sida 36 (41)
