1 Det kompletta regelsystemet Golv Vägg Tak TERRASSER Enkelt Säkert 1 Flexibelt

2 Välkommen! I den här broschyren får du en kortfattad och översiktlig bild av Nivell System. Önskar du mer information finns hela vårt system beskrivet i vår huvudbroschyr och på vår hemsida. Mer information om oss och vårt system, samt dokumentation, tester, referensobjekt, typgodkännandebevis med mera, finns på vår hemsida Innehåll Fördelar med Nivell... 3 Användningsområden... 4 Golvtyper, exempel... 5 Nivell akustik... 6 Nivell ventilation... 8 Projektering och arbetsgång Nivell distansmatta Nivell utegolv Monteringsanvisningar Bygganvisningar/infästning Offertunderlag Checklista Typgodkänt system Skruvar/belastning Regelkvalitet/lagringsanvisning Sortiment Fördelarna med Nivell är många» Få komponenter. Regel, skruv och infästning är allt som behövs.» Snabbt montage.» Bygghöjder mm.» Effektiv lösning vid fukt, mögel och radon.» Kort evakueringstid vid fuktskador.» Effektivt akustikgolv med bibehållen stabilitet. Bygghöjder mm Nivell System var först med ett komplett system för uppreglade golv och har sedan mitten på 90-talet varit marknadsledande. Tanken är enkel. Det handlar om att underlätta vid de tillfällen man ska avjämna eller nivåanpassa ett underlag. Några reglar, ställskruv och infästning är allt som behövs. Nivell System passar för alla typer av ytskikt. Nivell System används med fördel både vid nyproduktion och renoveringar, vid ojämna underlag, sjuka hus eller då det finns höga ljudkrav eller krav på golv med dämpande egenskaper.» Torr installation med en låg egenvikt.» Installationsmöjligheter upp till 399 mm.» Anpassas efter era belastningskrav.» Skapar en behaglig komfort i ditt golv.» Passar till marknadens ledande system av golvvärme Patent nr Typgodkännande nr. 1255/97, 0469/01 Miljövarudeklarerad enligt BASTA och Sunda Hus. 2 3

3 Användningsområden Golvtyper, exempel Samtliga golvtyper finns med stödplatta till skruven. Används för att undvika borrning. nivellgolv Bygghöjder från 15 mm till 386 mm till överkant regel. Ljudreducerande Nivell Systems ljuddämpande golvkonstruktion möter upp mot behovet av en tyst brukarmiljö genom en konstruktion med goda ljudreducerande egenskaper. Det unika med systemet är att det är konstruerat och utprovat för att samverka med hela byggnaden i verkliga förhållanden, genom en progressiv fjädring i skruven. Ventilerande/låga golv Golvkonstruktioner som är påverkade av eller som riskerar att utsättas för fukt, fuktrörelser, gamla restlukter eller emissioner ska alltid ventileras. Nivell Systems typgodkända undertrycksventilation löser golvproblem i sjuka hus. Nivell kan erbjuda mekanisk golvventilation redan vid så låga bygghöjder som 8 mm. nivellgolv akustik Bygghöjd från 35 mm till 402 mm. sport-/aktivitetsgolv Bygghöjd från 35 mm till 386 mm. installationsgolv Frihöjd för installationer upp till 399 mm. indutrigolv, hög belastning Bygghöjd mm, kontakta Nivell för mer info. Installationsgolv Tack vare Nivell Systems geniala lösning fungerar golvkonstruktionen även utmärkt som en typ av installationsgolv, genom att man kan erhålla en frihöjd för installationer om max 399 mm. Vatten, avlopp, el och andra installationsdragningar kan enkelt göras i en öppen golvkonstruktion vilket ger många fördelar. Sport-/aktivitetsgolv Nivell Systems unika egenskaper gör det mycket fördelaktigt att använda vid konstruktionen av sport- och aktivitetsgolv. ventilerande golv Bygghöjd från 15 mm till 402 mm. utegolv Bygghöjd från 50 mm till 236 mm. nivell system distansmatta Bygghöjd från 8 mm rekommenderade konstruktioner för bygghöjder Standardgolv Akustikgolv Utegolv Höjd* Regel Skruv Höjd* Regel Skruv Höjd* Regel Skruv mm 50 mm mm 66 mm mm 100 mm mm 50 mm mm 66 mm mm 150 mm mm 100 mm mm 116 mm mm 150 mm Utegolv Nivell Utegolv kan anpassas till de flesta utegolvstyper, såsom altaner, terrasser, balkonger, trädäck, uterum, uteserveringar, övrig trall med mera. Vägg och tak Nivell System används även för att regla upp väggar och tak på ett smidigt och effektivt sätt. Möjligheterna finns att i ett och samma system kunna ventilera, dra installationer, tilläggsisolera, ljuddämpa eller bara rikta upp en vägg eller ett tak mm 150 mm mm 200 mm mm 200 mm mm 300 mm mm 300 mm mm 300 mm mm 166 mm mm 216 mm mm 216 mm mm 316 mm mm 316 mm mm 316 mm mm 150 mm mm 150 mm * Överkant regel, lägsta-högsta 4 5

4 Nivell akustik Kontakta alltid Nivell för konstruktions-/projekteringshjälp, tel Skruvens dämpande egenskaper Nivells unika plastskruv/akustik gör att rörelserna i golvet endast blir vertikala. Materialegenskaper och utformning gör svikten i golvet knappt märkbar. Golvet känns stabilt och behagligare att vistas på än ett stumt betonggolv. Flexibelt Nivell är flexibelt och du har möjlighet att förlägga installationer i luftspalten vilket medför att färre delar behöver gjutas/ spacklas. Max frihöjd för installationer är 399 mm. Tar enkelt hand om råbjälklagets höjdvariationer, en torr avjämning med låg vikt. Mellanvägg direkt på golvspånskivan Att montera mellanväggar direkt på golvspånskivan gör att det blir lätt att förlägga installationer i golvet, det går snabbare att montera, ger akustiska fördelar och man får en arbetsplattform att vistas på under resten av byggtiden. Förslag på konstruktion för ljudklass B 200 HD/F Bjälklag, Nivell System 200 Homogent Betongbjälklag, Nivell System Äldre träbjälklag, Nivell System + 13 mm golvgips och/eller 45 mm mineralull Äldre träbjälklag = Golvträ, 200 Träbjälklag c/c 300, slagg eller lerfyllning Nivell System: 16 mm parkett, lumppapp, min 22 mm typgodkänd golvspånskiva, Nivellreglar, ljudskruv, mm luftspalt under min 22 mm typgodkänd golvspånskiva. Alla bjälklagskonstruktioner kan utnyttja Nivells fördelar. Det gäller att kombinera dess egenskaper med rätt tyngd och dämpning i övergolvet. Ljudisolering i bostäder anges i klass A, B, C och D. C är minimikrav vid nyproduktion (SS (2004)). Värdena inom parentes är gällande ljudkrav i Norge (NS 8175:1997). Klass Luftljudsisolering db Stegljudsnivå db A 61 (63) 48 (43) B 57 (58) 52 (48) C 53 (55) 56 (53) D 49 (50) 60 (58) 6 7

5 Nivell ventilation Kontakta alltid Nivell för konstruktions-/projekteringshjälp, tel Takhuv Nivell tar hand om problemen innan de uppstår. Hindrar effektivt fuktvandring genom betongplattan från att skada det överliggande golvet. Ytterväggskåpa Exempel på tilluftsdon. Tilluften balanseras mot undergolvventilation Torkar ut betongplattan efter vattenskador och byggfukt. Nivell ventilation gör att golvet kan monteras tidigare. Hindrar lukter, gaser och emissioner från att nå upp till bostadsmiljön. Det kan gälla lukter och ämnen från fukt- och mögelskador likväl som radon och kemiska föreningar från t ex. spackel och lim. Fläkt Tätning syll Tätning spånskiva/vägg Är ett typgodkänt och väl utprovat system som funnits i över 15 år på marknaden och hjälpt tusentals fastighetsägare att få en bra inomhusmiljö. Golvdon AD-profil Den patenterade lösningen med mekanisk undertrycksventilation skapar ett kontrollerbart flöde och undertryck i golvet. Frånluftsrör Fläktsystem: Exempel på åtgärder läckagepunkter: Tätning mellan golvskiva och vägg: Yttervägg Yttervägg Nivell tätningsband Golvlist Nivell tätningsband Spånskiva Parkett Spånskiva Nivell expanderande drev Spånskiva Vägg Vägg Vägg Syll Nivell tätningsband Syll Nivell tätningsmassa Nivell System 300/150 För ytor upp till 250 m 2. 5-stegs trafo. Fläkten har inkopplingskapacitet för rumsventilation exempelvis badrum/toalett. Nivell System 100 För ytor upp till 100 m 2. Med spjäll och 5-stegs trafo. Nivell System 70 Ytterväggsfläkt dimensionerad för ytor upp till 70 m 2. Med 5-stegs trafo. Nivell System 50 För ytor upp till ca 50 m 2. Funktionsalarm Passar samtliga Nivell System fläktar. Betong Yttervägg Slammas/putsas Betong Yttervägg: Nivells mjukfog appliceras mellan syll och betong samt vid väggskivans skarv mot syll. Denna metod möjliggör en viss uttorkning av syllen. Betong Betong Tätningsband på spånskiva: Tätningsbandet kläms mellan golvlist och vägg. Betong Tätningsdrev spånskiva/vägg: Nivell expanderande drev appliceras mellan spånskiva och vägg. Komplettering med mjukfog i hörn och tandningar hos golvskivan. Nivell tätningsmassa 8 Betong 9

6 Projektering och arbetsgång Nivell distansmatta en väl utförd renovering med nivell kräver att alla arbetsmoment utförs noga och i rätt ordningsföljd. nedan följer en normal ordningsföljd för arbetet. Varje objekt är dock unikt och arbetet bör planeras därefter. med nivell System distansmatta kan vi erbjuda mekanisk golvventilation redan vid låga bygghöjder från 8 mm. Arbetsmoment och ordningsföljd: 1 Projektering. 2 Rivning/sanering. 3 Tätningar under golvnivå. 4 Installation av golvkanaler och fläkt. 5 Montering av golvreglar och ad-profiler. 6 Montering av spånskiva och tätningar mellan golvskiva och vägg. 7 Montering av övergolv och golvdon. 8 Injustering och funktionskontroll. översiktlig beskrivning av arbetsmomenten: 1 Beställaren överlämnar underlag och information till Nivell för projektering av ventilationsystemet. Nivell upprättar ritning för golvventilationen som överlämnas till beställare/byggentreprenör. 2 Den gamla golvkonstruktionen rivs. vi rekommenderar att en sakkunnig kontrollant avgör behov och kontrollerar utförande på: - utförande och omfattning av rivningen, - behov av åtgärder vid andra byggnadsdelar t.ex. väggsyllar - behov av renovering av installationer i golv. T.ex. äldre vattenrör. - behov av och utförande av sanering med kemikalier (t.ex. fungicider), städning, dammsugning etc. 6 Spånskivan monteras enligt leverantörens anvisningar. Hål för golvdonen utförs lämpligen i spånskivan innan denna monteras. anslutning mellan spånskiva och vägg tätas med Nivell Tätningsband eller Nivell expanderande drev. ang. Nivell Expanderande drev: om tätning mellan spånskiva och vägg skall utföras med expanderande drev så görs detta kontinuerligt i takt med att spånskivan läggs mot väggarna. Dreven är självhäftande och kan oftast klistras mot väggen innan spånskivan skjuts in mot väggen alternativt drevas ned i efterhand. Det expanderande drevet kan användas vid springor upp till mm bredd. Större springor tätas med annan tätningsmetod, exempelvis Nivells tätningsband. kontakta Nivells support om du har frågor. Det expanderande drevet kompletteras också med Nivells tätningsmassa på ställen där dreven inte fyller ut ordentligt (t.ex. i hörn). Övriga tätningar utförs. T.ex. rörgenomföringar genom golvskivan, kring trösklar och dörrfoder samt vid eventuella dilationsfogar (rörelsefogar) hos spånskivan. När spånskivan är lagd och tätningar utförda skall ventilationssystemet startas utan dröjsmål. vi rekommenderar att en funktionskontroll/provtryckning också utförs i detta läge (innan parkett/ klinker eller mattor läggs) för att säkerställa att projekterade luftflöden kan uppnås i golvet. 7 Ytskikt monteras på spånskivan enligt leverantörens anvisningar. Golvdonen monteras. 3 När betonggolvet är frilagt och eventuella åtgärder vid väggar, betongplatta och installationer är färdiga så utförs alla tätningsarbeten under golvnivå. T.ex: - otätheter i mellanväggar och ytterväggar, skarvar, anslutningar och rörgenomföringar. (Tätning av nedre del av ytterväggarna och anslutningen mot betongplattan är mycket viktig. ) - Större sprickor, rörgenomföringar, etc. hos betongplattan Tätningsarbeten under golvnivå bör kontrolleras av sakkunnig kontrollant. 4 Montering av ventilationssystemets golvkanaler och fläktsystem. Detta skall utföras av utbildad och av oss godkänd personal för att garantier och typgodkännande skall gälla. 5 arbetet med golvreglarna påbörjas. Först monteras regeln/ reglarna där ad-profilerna skall monteras samt ad-profilen. Därefter resten av reglarna och isolering enligt monteringsanvisning. Samtidigt utförs eventuella avgränsningar ( cellindelning ) för ventilationssystemet. 8 ventilationssystemet injusteras och funktionskontrolleras. Detta skall utföras av utbildad och godkänd personal för att garantier och typgodkännande skall gälla. Ritning samt Drift- och skötselanvisningar överlämnas till beställaren. Golvkonstruktioner som är påverkade av eller som riskerar att utsättas för fukt, fuktrörelser, gamla restlukter eller emissioner skall alltid ventileras. Nu kan vi på Nivell System även erbjuda mekanisk golvventilation redan vid låga bygghöjder från 8 mm. Så funkar det En distansmatta av HD-Poleyten skapar luftspalt mellan golvet och det fuktiga underlaget. Systemet bildar ett slutet system som drivs av en energisnål fläkt. luft tas in via ett golvsockeldon med filter och sugs ut av en fläkt. På det här sättet skapas en golvkonstruktion med en mängd fördelar. Varför Nivell distansmatta? Snabb installation Låg bygghöjd P-märkt Påverkar inte lokalens utseende Enkel skötsel Mot radon, markfukt, kasein, emissioner Funktionskontrollerat För prisförfrågan, använd offertunderlaget på sidan 16 eller på vår hemsida. vid föreskrivande av Nivell System kan ni vända er till Nivell support. Tel Energisnålt Typgodkänt system 10 11

7 Nivell utegolv Nivell System Utegolv är en genial lösning när du ska anlägga golv utomhus. Unika egenskaper gör systemet användbart vid många olika projekt och när förutsättningarna kan variera. Kontakta Nivell support på telefon för mer information om våra lösningar för utegolv. Enkel montering med få detaljer! Referensexempel: Terrass på Södermalm i Stockholm. Enkelt: Ett fåtal detaljer gör monteringen enkel. Säkert: Ett tryggt system från en ledande leverantör. Flexibelt: Beroende på val av skruv och regel klarar systemet av att ta upp de nivåskillnader som kan tänkas finnas i underlaget. Systemet klarar givetvis även varierande bygghöjder. Användningsområden Nivell Utegolv kan anpassas till de flesta utegolvstyper, såsom altaner, terrasser, balkonger, trädäck, uterum, uteserveringar, övrig trall med mera. Underlagstyper Det spelar inte så stor roll vilket befintligt underlag som finns, Nivell utegolv kan anpassas till bland annat underlag med tjärpapp, plåt, stenplattor, betong, asfalt, berg, trä med mera. Fördelar Nivell Utegolv, monteras enkelt, snabbt och golvet blir stabilt. Det är flexibelt för olika golvtyper, och kräver ej jämna underlag. Andra fördelar är att det inte kräver gjutna plintar och är demonterbart. Nivell kan monteras utan att göra åverkan på befintligt underlag. Produkter Nya Nivell Utegolv består av tryckimpregnerade reglar med förborrade hål och gängade UV-skyddade plasthylsor i hålen. Nivell utereglar finns i dimensionerna 45 mm, 70 mm, 95 mm och 120 mm. Nivell uteskruvar finns i längderna 100 mm och 150 mm. I ett och samma system kan du bygga ditt utegolv från 50 mm till 236 mm (överkant regel). Art. nr. Produkt Dimension Antal/förp. 261 Tr. Träregel 45x45x3600 mm 6 st 262 Tr. Träregel 45x70x3600 mm 6 st 263 Tr. Träregel 45x95x3600 mm 6 st 264 Tr. Träregel 45x120x3600 mm 6 st 551 Plastskruv grön 100 mm 100 st 555 Plastskruv grön 150 mm 100 st 551 S Plastskruv grön stödplatta 100 mm 50 st 555 S Plastskruv grön stödplatta 150 mm 50 st 12 13

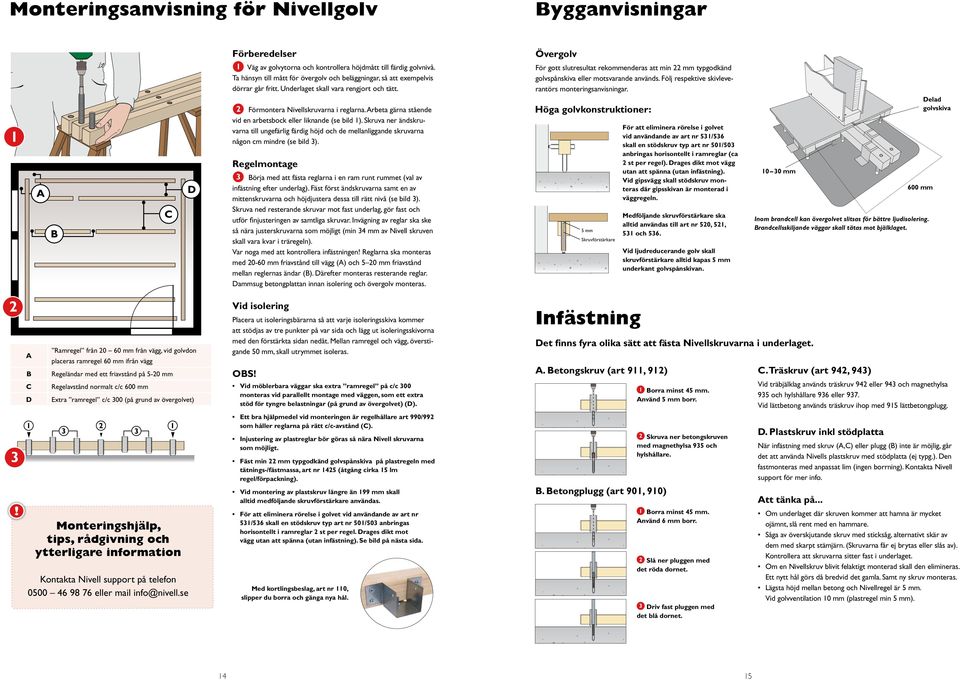

8 Monteringsanvisning för Nivellgolv Bygganvisningar Förberedelser Övergolv 1 1 Väg av golvytorna och kontrollera höjdmått till färdig golvnivå. Ta hänsyn till mått för övergolv och beläggningar, så att exempelvis dörrar går fritt. Underlaget skall vara rengjort och tätt. 2 Förmontera Nivellskruvarna i reglarna. Arbeta gärna stående vid en arbetsbock eller liknande (se bild 1). Skruva ner ändskruvarna till ungefärlig färdig höjd och de mellanliggande skruvarna någon cm mindre (se bild 3). Regelmontage 3 Börja med att fästa reglarna i en ram runt rummet (val av infästning efter underlag). Fäst först ändskruvarna samt en av mittenskruvarna och höjdjustera dessa till rätt nivå (se bild 3). Skruva ned resterande skruvar mot fast underlag, gör fast och utför finjusteringen av samtliga skruvar. Invägning av reglar ska ske så nära justerskruvarna som möjligt (min 34 mm av Nivell skruven skall vara kvar i träregeln). Var noga med att kontrollera infästningen! Reglarna ska monteras med mm friavstånd till vägg (A) och 5 20 mm friavstånd mellan reglernas ändar (B). Därefter monteras resterande reglar. Dammsug betongplattan innan isolering och övergolv monteras. För gott slutresultat rekommenderas att min 22 mm typgodkänd golvspånskiva eller motsvarande används. Följ respektive skivleverantörs monteringsanvisningar. Höga golvkonstruktioner: 5 mm Skruvförstärkare För att eliminera rörelse i golvet vid användande av art nr 531/536 skall en stödskruv typ art nr 501/503 anbringas horisontellt i ramreglar (ca 2 st per regel). Drages dikt mot vägg utan att spänna (utan infästning). Vid gipsvägg skall stödskruv monteras där gipsskivan är monterad i väggregeln. Medföljande skruvförstärkare ska alltid användas till art nr 520, 521, 531 och 536. Vid ljudreducerande golv skall skruvförstärkare alltid kapas 5 mm underkant golvspånskivan mm 600 mm Inom brandcell kan övergolvet slitsas för bättre ljudisolering. Brandcellsskiljande väggar skall tätas mot bjälklaget. Delad golvskiva 2 A B C D Ramregel från mm från vägg, vid golvdon placeras ramregel 60 mm ifrån vägg Regeländar med ett friavstånd på 5-20 mm Regelavstånd normalt c/c 600 mm Extra ramregel c/c 300 (på grund av övergolvet) Vid isolering Placera ut isoleringsbärarna så att varje isoleringsskiva kommer att stödjas av tre punkter på var sida och lägg ut isoleringsskivorna med den förstärkta sidan nedåt. Mellan ramregel och vägg, överstigande 50 mm, skall utrymmet isoleras. OBS! Vid möblerbara väggar ska extra ramregel på c/c 300 monteras vid parallellt montage med väggen, som ett extra stöd för tyngre belastningar (på grund av övergolvet) (D). Infästning Det finns fyra olika sätt att fästa Nivellskruvarna i underlaget. A. Betongskruv (art 911, 912) C. Träskruv (art 942, 943) 1 Borra minst 45 mm. Använd 5 mm borr. Vid träbjälklag används träskruv 942 eller 943 och magnethylsa 935 och hylshållare 936 eller 937. Vid lättbetong används träskruv ihop med 915 lättbetongplugg. 3 Ett bra hjälpmedel vid monteringen är regelhållare art 990/992 som håller reglarna på rätt c/c-avstånd (C). Injustering av plastreglar bör göras så nära Nivell skruvarna som möjligt. Fäst min 22 mm typgodkänd golvspånskiva på plastregeln med tätnings-/fästmassa, art nr 1425 (åtgång cirka 15 lm regel/förpackning). Vid montering av plastskruv längre än 199 mm skall alltid medföljande skruvförstärkare användas. B. Betongplugg (art 901, 910) 2 Skruva ner betongskruven med magnethylsa 935 och hylshållare. D. Plastskruv inkl stödplatta När infästning med skruv (A,C) eller plugg (B) inte är möjlig, går det att använda Nivells plastskruv med stödplatta (ej typg.). Den fastmonteras med anpassat lim (ingen borrning). Kontakta Nivell support för mer info. Att tänka på... Monteringshjälp, tips, rådgivning och ytterligare information Kontakta Nivell support på telefon eller mail info@nivell.se För att eliminera rörelse i golvet vid användande av art nr 531/536 skall en stödskruv typ art nr 501/503 anbringas horisontellt i ramreglar 2 st per regel. Drages dikt mot vägg utan att spänna (utan infästning). Se bild på nästa sida. Med kortlingsbeslag, art nr 110, slipper du borra och gänga nya hål. 1 Borra minst 45 mm. Använd 6 mm borr. 2 Slå ner pluggen med det röda dornet. 3 Driv fast pluggen med det blå dornet. Om underlaget där skruven kommer att hamna är mycket ojämnt, slå rent med en hammare. Såga av överskjutande skruv med sticksåg, alternativt skär av dem med skarpt stämjärn. (Skruvarna får ej brytas eller slås av). Kontrollera att skruvarna sitter fast i underlaget. Om en Nivellskruv blivit felaktigt monterad skall den elimineras. Ett nytt hål görs då bredvid det gamla. Samt ny skruv monteras. Lägsta höjd mellan betong och Nivellregel är 5 mm. Vid golvventilation 10 mm (plastregel min 5 mm)

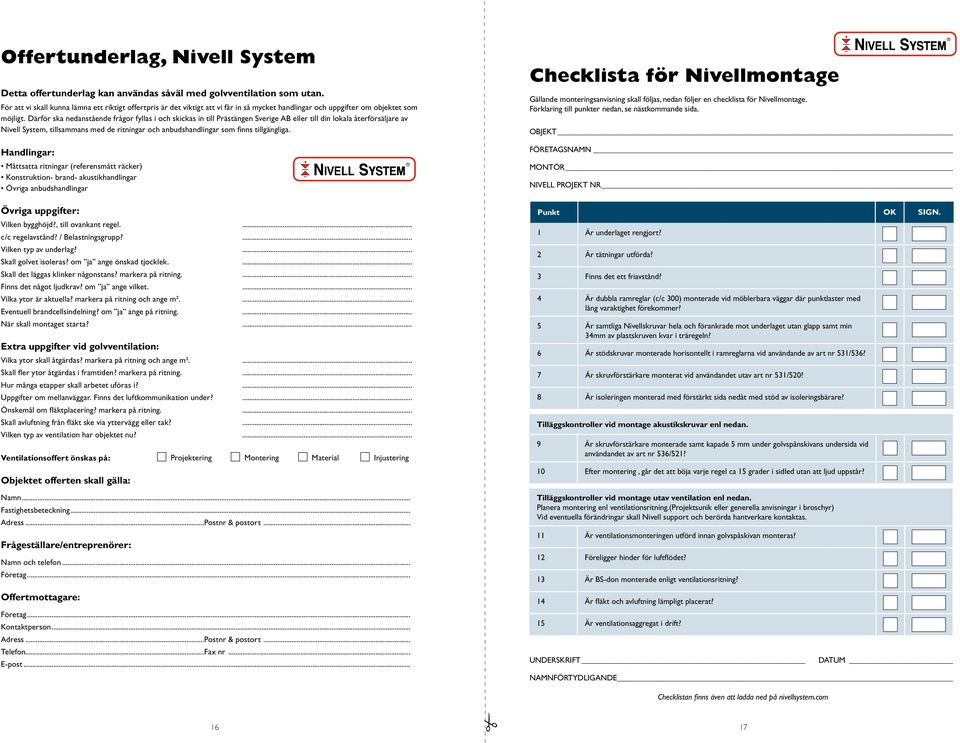

9 Offertunderlag, Nivell System Detta offertunderlag kan användas såväl med golvventilation som utan. För att vi skall kunna lämna ett riktigt offertpris är det viktigt att vi får in så mycket handlingar och uppgifter om objektet som möjligt. Därför ska nedanstående frågor fyllas i och skickas in till Prästängen Sverige AB eller till din lokala återförsäljare av Nivell System, tillsammans med de ritningar och anbudshandlingar som finns tillgängliga. Handlingar: Måttsatta ritningar (referensmått räcker) Konstruktion- brand- akustikhandlingar Övriga anbudshandlingar Övriga uppgifter: Vilken bygghöjd?, till ovankant regel.... c/c regelavstånd? / Belastningsgrupp?... Vilken typ av underlag?... Skall golvet isoleras? om ja ange önskad tjocklek.... Skall det läggas klinker någonstans? markera på ritning.... Finns det något ljudkrav? om ja ange vilket.... Vilka ytor är aktuella? markera på ritning och ange m².... Eventuell brandcellsindelning? om ja ange på ritning.... När skall montaget starta?... Extra uppgifter vid golvventilation: Vilka ytor skall åtgärdas? markera på ritning och ange m².... Skall fler ytor åtgärdas i framtiden? markera på ritning.... Hur många etapper skall arbetet uföras i?... Uppgifter om mellanväggar. Finns det luftkommunikation under?... Önskemål om fläktplacering? markera på ritning.... Skall avluftning från fläkt ske via yttervägg eller tak?... Vilken typ av ventilation har objektet nu?... Ventilationsoffert önskas på: Projektering Montering Material Injustering Objektet offerten skall gälla: Namn... Fastighetsbeteckning... Adress...Postnr & postort... Frågeställare/entreprenörer: Namn och telefon... Företag... Offertmottagare: Företag... Kontaktperson... Adress...Postnr & postort... Telefon...Fax nr... E-post... Checklista för Nivellmontage Gällande monteringsanvisning skall följas, nedan följer en checklista för Nivellmontage. Förklaring till punkter nedan, se nästkommande sida. Objekt Företagsnamn Montör Nivell projekt nr Punkt OK sign. 1 Är underlaget rengjort? 2 Är tätningar utförda? 3 Finns det ett friavstånd? 4 Är dubbla ramreglar (c/c 300) monterade vid möblerbara väggar där punktlaster med lång varaktighet förekommer? 5 Är samtliga Nivellskruvar hela och förankrade mot underlaget utan glapp samt min 34mm av plastskruven kvar i träregeln? 6 Är stödskruvar monterade horisontellt i ramreglarna vid användande av art nr 531/536? 7 Är skruvförstärkare monterat vid användandet utav art nr 531/520? 8 Är isoleringen monterad med förstärkt sida nedåt med stöd av isoleringsbärare? Tilläggskontroller vid montage akustikskruvar enl nedan. 9 Är skruvförstärkare monterade samt kapade 5 mm under golvspånskivans undersida vid användandet av art nr 536/521? 10 Efter montering, går det att böja varje regel ca 15 grader i sidled utan att ljud uppstår? Tilläggskontroller vid montage utav ventilation enl nedan. Planera montering enl ventilationsritning.(projektsunik eller generella anvisningar i broschyr) Vid eventuella förändringar skall Nivell support och berörda hantverkare kontaktas. 11 Är ventilationsmonteringen utförd innan golvspåskivan monteras? 12 Föreligger hinder för luftflödet? 13 Är BS-don monterade enligt ventilationsritning? 14 Är fläkt och avluftning lämpligt placerat? 15 Är ventilationsaggregat i drift? underskrift Datum namnförtydligande Checklistan finns även att ladda ned på nivellsystem.com 16 17

10 Förklaringar till kontrollpunkter på föregående sida: 1. Ev. ingjutna träklotsar/reglar borttages. Underlag rengöres från organiskt material, spackelrester, limrester och dylikt. Sista rengörningen (dammsugning) utförs direkt innan golvskivan läggs. 2. Tätning utmed alla ytterväggar med rekommenderad metod (se Nivells monteringsanvisningar). Ev. rörgravar, rörgenomförningar, sprickor och skador i betongplatta eller vägg skall tätas. Likaså skarvar mellan HD/F bjälklag. Fogar mellan övergolv och vägg tätas, otätheter upp i mellanväggar skall tätas likaså rörgenomförningar och dylikt genom golvskivan. Nivell tätningsmaterial eller likvärdigt typgodkänt material skall genomgående användas. Vid rörgenomförningar genom brandvägg görs tätning/isolering med godkänd metod. 3. Nivell reglarna skall vara fristående ifrån varandra och från syll/ vägg. Reglarna i ramen runt rummet skall i de flesta fall vara mm från vägg. Där BS02-don skall monteras skall avståndet från vägg vara 20 mm. Där BS-don av modell BS10 (stora modellen) skall monteras skall avståndet från vägg vara 60 mm. 4. Kräver att man projekterar med hänsyn till där punktlaster med lång varaktighet kan uppkomma. Montera dubbla ramreglar c/c 300 vid vägg där man kan förvänta sig bokhylla etc. 5. Min 34 mm av plastskruven skall finns i träregeln, vid användande utav plastregel skall 10 mm av skruven finnas i regeln. Kontrollera att samtliga skruvar är hela och sitter ordentligt fast mot underlaget. Överskjutande del av Nivellskruven kapas längs med regelns överkant med en såg eller skärande verktyg. Slå ej av skruven med hammare. 6. För att eliminera rörelse i golvet vid användandet av art.nr 531 & 536 (även med tillägget S), skall stödskruv typ art. nr 501/503 anbringas horisontellt i ramreglarna, (ca 2st per regel). Drages dikt mot vägg utan att spänna, (utan infästning). Vid gipsvägg skall stödskruv monteras där gipsskivan är monterad i väggregeln. 7. Skruvförstärkare medföljer i art.nr 520/521/531/536 vilken skall monteras i plastskruven när golvet är invägt. Vid användandet av art. nr 521/536 (plastskruv akustik) skall skruvförstärkaren kapas 5 mm underkant golvspånskivan. 8. Isolerskivor skall ligga på isoleringsbärare och ej vara i kontakt med betongytan.isolerskivans belagda sida skall vara neråt. Varje skiva skall bäras upp av minst 6 st isoleringsbärare. Skall luftspalten ventileras kontrollera att isoleringen inte hindrar luftflödet. 9. Skruvförstärkare medföljer i art. nr 520/521/531/536 vilken skall monteras i plastskruven när golvet är invägt. Vid användandet av art. nr 521/536 (plastskruv akustik) skall skruvförstärkaren kapas 5 mm underkant golvspånskivan. 10. När regelmonteringen är uförd kontrollera att varje regel går att böja mjukt ca 15 grader utan att ljud uppstår. Om ljud uppstår eller om det finns svårigheter med att böja regel i sidled är någon/några plastskruvar för hårt nedskruvade. Vrid tillbaka dessa skruvar tills det att regel går att böja enligt anvisning. 11. Säkerställ att all montering gällande golvventilationen är uförd innan golvspånskivan monteras. Kontrollera att AD-profiler och ventilationsrören är monterade enligt ventilationsritning/enligt generella monteringsanvisningar samt att ventilationsrören är fast förankrade mot underlaget med till exempel hålband, alla rörskarvar ordentligt fastsatta samt att ändlock är monterade. Kontrollera att hål är utförda i ventilationsrören enligt ritning och/ eller med inbördes avstånd enl separat hålsystem. Kontrollera att rören ligger med hålen riktade parallellt eller snett ned mot bottenplattan och att hålen har fritt utrymme från isolering etc. Kontrollera att ventilationsrören är monterade enl ventilationsritning samt att ventilationsrören är fast förankrade mot underlaget med till exempel hålband, alla rörskarvar ordentligt fastsatta samt att ändlock är monterade. 12. Luftspalten skall vara minst 10 mm, vid användandet av art.nr 300 skall luftspalten vara min 5 mm. Om luftspalten blir mindre tag kontakt med Nivell support för rådgivning. Inga hinder för ventilationsflödet får förekomma, rör i golvet kan till exempel kilas upp med plastkilar. Kontrollera mot ventilationsritningen att erforderliga kommunikationshål i mellanväggar är utförda. Hålen i ventilationsrören får ej blockeras av isolering, reglar eller dylikt. 13. Säkerställ att BS-don är monterade enligt ventilationsritning. Oftast monteras AD-profiler och BS-don av samma företag/person som monterar regelsystemet och golvspånskivan. Montering av fläkt och rörsystem utförs oftast av annat företag, det förekommer att allt montage utförs av ett och samma företag. 14. Kontrollera att fläkten ej kommer att störa (ljud) mot sovrum, vilorum etc. Åtgärda eventuellt genom att montera isolerskivor mot dessa utrymmen. Kontrollera även att avluften ej kommer nära öppningsbara fönster eller vid uteplats där ljud/lukter kan bli störande. Fläkt och kanaler på kalla utrymmen skall isoleras, (kondens). Placera reglerutrustningen (trafo) på barnsäker höjd eller meddela att installationsutrymmet skall vara oåtkomligt för barn. Om fläkt byggs in i skåp måste lucka finnas så att hela fläkten är åtkomligt för service/utbyte samt spjäll och ca 10 cm av kanaler under spjäll (mätpunkt för flödesmätningar). 15. När golvspånskivan och BS-don är monterade skall ventilationsaggregatet startas med full hastighet och alla spjäll skall vara öppna. Meddela Nivell att ventilationssystemet är klart för injustering. Nivell är ett typgodkänt system Typgodkännadebevis 1255/97 & 0469/01 Nivell System Nivell är typgodkänt* från minsta infästning till hela konstruktioner, vilket har krävt en omfattande utprovning och skärskådning av komponenter och system. Prover har utförts i laboratorium och i byggda objekt, vilket inneburit omfattande skärskådning av både komponenter och system. Provdata och dokumentation har utvärderats utifrån Boverkets regler. SP SP Sveriges Tekniska Forskningsinstitut har utfört omfattande prover på både Nivell träregelsystem som på Nivell System ventilation och akustik. SP-avdelningen för byggnadsteknik, träsektionen; har provat träregelsystemet i alla bygghöjder och med alla tillhörande skruvtyper. Komponenterna har testats enskilt avseende skruvar och gängor. SP-avdelningen för energiteknik, byggnadsfysik; har provat Nivell ventilation på färdiga golv med spårgasmätning, undertrycksmätning, luftfuktighetsmätning och luftflödesmätning.ifp-research Uppdragsavdelning för plast och gummi; har utfört simulerad ålderstest i aggressiv miljö för Nivell skruvar. Gemensamt med SP anpassar vi nu Nivell System för de gällande europeiska byggreglerna/normerna. SITAC Swedish Institute for Technical Approval in Construction; har utvärderat dokumentation och provresultat utifrån Boverkets regelverk. Tillverkarförsäkran I enlighet med 16 i BFS 2000:27 Typ 2. Vid leverans till byggarbetsplats skall denna tillverkarförsäkran alltid överlämnas till arbetsledningen. Bygginnovationer i Mariestad AB försäkrar att tillverkning av NIVELL SYSTEM sker i enlighet med Tg-bevis nr 1255/97 och 0469/01 och till detta bevis hörande och refererande handlingar. * Exklusive plastreglar och utomhussystem samt plastskruv inkl stödplatta. Kontakta Nivell System för mer information. Exempel på golvkonstruktion med 15 mm parkett, 22 mm typgodkänd golvspånskiva, Nivell plastksruv/akustik, 45 mm Nivellregel samt installationer

11 Skruvar/belastning Sortiment Samtliga golvtyper finns med stödplatta till skruven. Används för att undvika borrning. Belastningsdiagram för Nivell utifrån BKR 3:4, nyttig last, under förutsättning: Att min 22 mm typgodkänd golvspånskiva eller motsvarande används och klarar punktlastkraven för vald belastningsgrupp. Kräver att man projekterar med hänsyn till där punktlaster med lång varaktighet kan uppkomma. Montera dubbla ramreglar c/c 300 vid vägg där man kan förvänta sig bokhylla etc. Att varje min 22 mm typgodkänd golvspånskiva eller motsvarande ligger över minst 2 fack, regelavstånd max c/c 600 mm. Att regelavståndet vid belastningsgrupp 3 är max c/c 300 mm. Regel under mellanvägg Dubbla ramreglar Reglar, inomhus Dimension Art nr Håldelning Hål/regel Material Förp Min (ö k regel) Max (ö k regel) 45 x 34 x 3600 mm Träregel art nr 200 c/c ca 350 mm 11 Trä 20 st 39 mm 116 mm 45 x 45 x 3600 mm Träregel art nr 201 c/c ca 500 mm 8 Trä 20 st 50 mm 227 mm 45 x 70 x 3600 mm Träregel art nr 202 c/c ca 500 mm 8 Trä 20 st 75 mm 352 mm 45 x 95 x 3600 mm Träregel art nr 203 c/c ca 500 mm 8 Trä 6 st 100 mm 377 mm 45 x 120 x 3600 mm Träregel art nr 204 c/c ca 500 mm 8 Trä 6 st 125 mm 402 mm Belastningsgrupp regelavstånd 1 Vistelselast (bostadshus, hotell etc). max 600 mm 2 Samlingslast (skolor, daghem, kontor etc). max 600 mm 3 Trängsellast (sporthallar, butiker etc). max 300 mm 45 x 10 x 3250 mm Plastregel art nr 300 c/c ca 315 mm 11 Plast* 20 st 15 mm 66 mm 45 x 220 x 3600 mm TM-planka art nr 225 c/c ca 500 mm 16 Trä 5 st 50 mm 227 mm Max höjderna nås med Nivells plastskruv/akustik. Min ö k regel = minsta bygghöjd från betongytan till överkant regel. Max ö k regel = maximal bygghöjd från betongytan till överkant regel. * = Ej typgodkänd på grund av återvunnet material. Reglar, utomhus Samtliga skruvar kan levereras med förmonterad stödplatta. Belastningsgrupp Längd Minsta regeldimension Art nr Benämning x mm 45 x Plastskruv 45 x 10 * 45 x mm 45 x Plastskruv, akustik 45 x 10 * 100 mm 45 x Plastskruv 45 x mm 45 x Plastskruv, akustik 45 x mm 45 x Plastskruv 45 x mm 45 x Plastskruv, akustik 45 x mm 45 x Plastskruv 216 mm 45 x Plastskruv, akustik 100 mm 45 x Plastskruv, armerad 300 mm 45 x Plastskruv 316 mm 45 x Plastskruv, akustik Plastreglar innefattas inte av typgodkännandet Skruv/regelkombination med regel av grövre dimensioner än i tabellen ingår naturligtvis i belastningsgruppen. OBS! Lägsta höjd mellan betong och regel är 5 mm, vid ventilerade projekt 10 mm. Vi har visat de vanligaste förekommande belastningsgrupperna, mer information finns i BKR, eller ring Nivell support Regelkvalitet och lagringsanvisning Lagring av träreglar på byggarbetsplats För att upprätthålla en hög kvalitet vid monteringen av golvet är det viktigt att reglarna lagras på rätt sätt vid arbetsplatsen. Vi rekommenderar att Träteks (Institutet för träteknisk forskning) riktlinjer för lagring av Nivell reglar följs: Golvreglar från Nivell är nedtorkade till fuktkvotsklass 12 för att minimera dimensionsförändringar i den färdiga golvkonstruktionen. Det är därför viktigt att nedanstående råd om lagring följs. Virket skall lagras väl skyddat från nederbörd på minst 15 cm höga underlag för att skyddas från fukt underifrån samt underlätta hantering. Vid brutna förpackningar och längre tids lagring, flera veckor, skall virket förvaras i ett slutet rum med minimal luftomsättning. Det slutna rummet kan vara en container, väl försluten presenning eller liknande. Allmänt gäller att lagringstiden skall minimeras samt att förpackningen skall vara obruten intill virket skall användas. Dimension Art nr Håldelning Hål/regel Material Förp Min (ö k regel) Max (ö k regel) 45 x 45 x 3600 mm Träregel art nr 261 c/c ca 500 mm 8 Impregnerad träregel 6 st 50 mm 161 mm 45 x 70 x 3600 mm Träregel art nr 262 c/c ca 500 mm 8 Impregnerad träregel 6 st 75 mm 186 mm 45 x 95 x 3600 mm Träregel art nr 263 c/c ca 500 mm 8 Impregnerad träregel 6 st 100 mm 211 mm 45 x 120 x 3600 mm Träregel art nr 264 c/c ca 500 mm 8 Impregnerad träregel 6 st 125 mm 236 mm Min ö k regel = minsta bygghöjd från underlag till överkant regel. Max ö k regel = maximal bygghöjd från underlag till överkant regel. skruvar Längd Art nr Benämning Förp 50 mm 505 Plastskruv 100/ mm 501 Plastskruv 100/ mm 515 Plastskruv 100/ mm 520 Plastskruv mm 525 Plastskruv, armerad 100/ mm 531 Plastskruv 50 skruvar, akustik Längd Art nr Benämning Förp 66 mm 506 Plastskruv, akustik 100/ mm 503 Plastskruv, akustik 100/ mm 517 Plastskruv, akustik 100/ mm 521 Plastskruv, akustik mm 536 Plastskruv, akustik 50 Plastreglar innefattas inte av typgodkännandet Skruv/regelkombination med regel av grövre dimensioner än i tabellen ingår naturligtvis i belastningsgruppen. isoleringsbärare Dimension Art nr Produkt Förpackning 20 mm 805 Isoleringsbärare 100 st / 50 st 34 mm 810 Isoleringsbärare 100 st / 50 st 45 mm 811 Isoleringsbärare 100 st / 50 st 70 mm 812 Isoleringsbärare 100 st / 50 st 95 mm 813 Isoleringsbärare 100 st / 50 st 120 mm 814 Isoleringsbärare 100 st / 50 st plugginfästning Dimension Art nr Produkt Förpackning 6 x 40 mm 901 Betongplugg 100 st 6 x 65 mm 910 Betongplugg (plastskruv, akustik) 100 st skruvinfästning Dimension Art nr Produkt Förpackning 6 x 40 mm 911 Betongskruv 100 st 6 x 60 mm 912 Betongskruv (plastskruv, akustik) 100 st 7,5 x 80 mm 926 Betongskruv industri 100 st 6 x 40 mm 942 Trä / L-betongskruv 100 st 6 x 60 mm 943 Trä / L-betongskruv 100 st (plastskruv, akustik) 915 Plugg för L-betongskruv 100 st isolering Tjocklek Isover Paroc Rockwool Dim. Förp 20 mm GI x555 x1200 mm 34 mm GI x555 x1200 mm 45 mm GI x555 x1200 mm 70 mm GI x555 x1200 mm 95 mm GI x555 x1200 mm 6,66m 2 /säck 6,66m 2 /säck 5,33m 2 /säck 4,00m 2 /säck 3,33m 2 /säck Ovanstående art.nr gäller för regelavstånd c/c 600 mm. Andra bredder offereras på begäran. Nivell System isolering är framtagen i samarbete med Isover, Paroc och Rockwool. Nivellisoleringen har en förbättrad bärighet och en speciell förstärkning på undersidan vilket gör den extra formstabil. Oavsett leverantör placeras isoleringen på isoleringsbärare som sätts på reglarna. Isoleringsbärare finns i dimensionerna mm

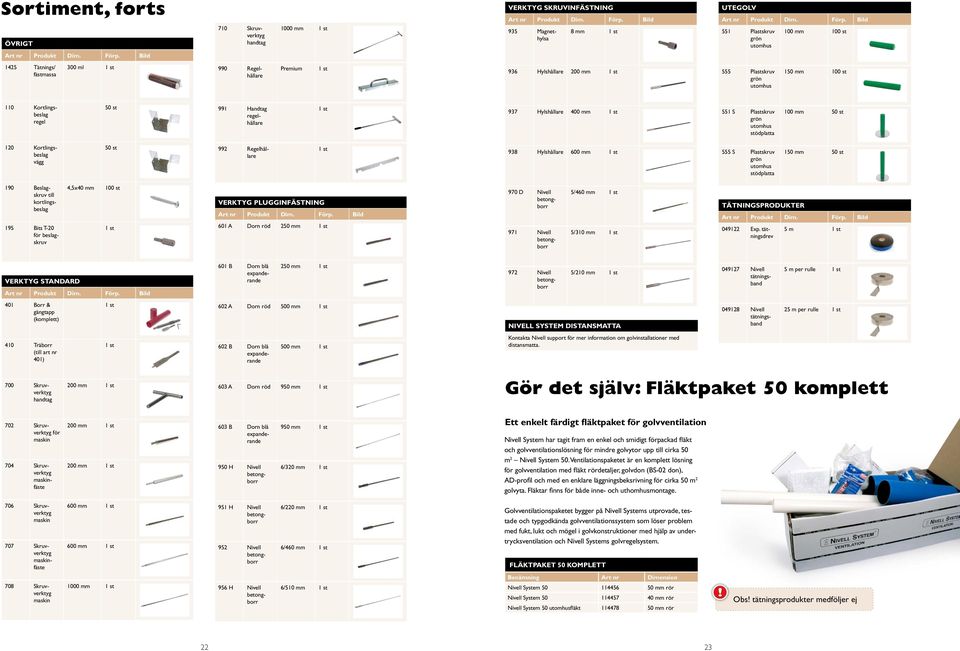

12 Sortiment, forts Övrigt 710 Skruvverktyg handtag 1000 mm 1 st Verktyg skruvinfästning Art nr Produkt Dim. Förp. Bild 935 Magnethylsa 8 mm 1 st Utegolv Art nr Produkt Dim. Förp. Bild 551 Plastskruv grön utomhus 100 mm 100 st Art nr Produkt Dim. Förp. Bild 1425 Tätnings/ fästmassa 300 ml 1 st 990 Regelhållare Premium 1 st 936 Hylshållare 200 mm 1 st 555 Plastskruv grön utomhus 150 mm 100 st 110 Kortlingsbeslag regel 50 st 991 Handtag regelhållare 1 st 937 Hylshållare 400 mm 1 st 551 S Plastskruv grön utomhus stödplatta 100 mm 50 st 120 Kortlingsbeslag vägg 50 st 992 Regelhållare 1 st 938 Hylshållare 600 mm 1 st 555 S Plastskruv grön utomhus stödplatta 150 mm 50 st 190 Beslagskruv till kortlingsbeslag 195 Bits T-20 för beslagskruv 4,5x40 mm 100 st 1 st Verktyg plugginfästning Art nr Produkt Dim. Förp. Bild 601 A Dorn röd 250 mm 1 st 970 D Nivell 971 Nivell 5/460 mm 1 st 5/310 mm 1 st tätningsprodukter Art nr Produkt Dim. Förp. Bild Exp. tätningsdrev 5 m 1 st Verktyg standard Art nr Produkt Dim. Förp. Bild 601 B Dorn blå expanderande 250 mm 1 st 972 Nivell 5/210 mm 1 st Nivell tätningsband 5 m per rulle 1 st 401 Borr & gängtapp (komplett) 1 st 602 A Dorn röd 500 mm 1 st nivell system distansmatta Nivell tätningsband 25 m per rulle 1 st 410 Träborr (till art nr 401) 1 st 602 B Dorn blå expanderande 500 mm 1 st Kontakta Nivell support för mer information om golvinstallationer med distansmatta. 700 Skruvverktyg handtag 200 mm 1 st 603 A Dorn röd 950 mm 1 st Gör det själv: Fläktpaket 50 komplett 702 Skruvverktyg för maskin 704 Skruvverktyg maskinfäste 200 mm 1 st 200 mm 1 st 603 B Dorn blå expanderande 950 H Nivell 950 mm 1 st 6/320 mm 1 st Ett enkelt färdigt fläktpaket för golvventilation Nivell System har tagit fram en enkel och smidigt förpackad fläkt och golvventilationslösning för mindre golvytor upp till cirka 50 m 2 Nivell System 50. Ventilationspaketet är en komplett lösning för golvventilation med fläkt rördetaljer, golvdon (BS-02 don), AD-profil och med en enklare läggningsbeksrivning för cirka 50 m 2 golvyta. Fläktar finns för både inne- och uthomhusmontage. 706 Skruvverktyg maskin 707 Skruvverktyg maskinfäste 600 mm 1 st 600 mm 1 st 951 H Nivell 952 Nivell 6/220 mm 1 st 6/460 mm 1 st Golvventilationspaketet bygger på Nivell Systems utprovade, testade och typgodkända golvventilationssystem som löser problem med fukt, lukt och mögel i golvkonstruktioner med hjälp av undertrycksventilation och Nivell Systems golvregelsystem. fläktpaket 50 komplett 708 Skruvverktyg maskin 1000 mm 1 st 956 H Nivell 6/510 mm 1 st Benämning Art nr Dimension Nivell System mm rör Nivell System mm rör Nivell System 50 utomhusfläkt mm rör Obs! tätningsprodukter medföljer ej 22 23

13 Enkelt Säkert Flexibelt Trä ett naturligt val stafett.se NIV Tryck: Skaraborgs Offset Trä har unika egenskaper och har i alla tider varit ett av världens bästa och mest använda byggnadsmaterial. Trä är dessutom förnyelsebart och bra för miljön vilket är nog så viktigt. Det är alltså ingen tillfällighet att våra reglar tillverkas av svensk gran. Det är ett medvetet och naturligt val. För närmaste regionskontor och/eller återförsäljare gå in på vår hemsida: (Huvudkontor) Kontakta huvudkontoret Moland byggevarer A/S Kontakta huvudkontoret Prästängen Sverige AB Prästängen Sverige AB Strandveijen 16, dk 7800 Skive Prästängen Sverige AB Kylarvägen 7, Skövde Tel +46 (0) Tel Tel +46 (0) Tel +46 (0) Fax +46 (0) Fax Fax +46 (0) Fax +46 (0) info@nivell.se Golv Vägg 24 Tak
