1 Skanska Sverige AB Teknik Anläggning och Geoteknik, Göteborg Handläggare F. Svensson Datum Vår referens/nr Rev. datum DEL AV KV DOMHERREN 23 JÖNKÖPINGS KOMMUN Geoteknisk undersökning Markteknisk undersökningsrapport geoteknik (MUR/Geo) Skanska Sverige AB Teknik Anläggning och Geoteknik, Göteborg Post GÖTEBORG Besök Johan på Gårdas gata 5 Telefon Fax

2 2 (7) Skanska Sverige AB Teknik Anläggning och Geoteknik, Göteborg Handläggare F. Svensson Datum Rev. datum Innehållsförteckning 1 OBJEKT ÄNDAMÅL UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT GEOTEKNISK KATEGORI ARKIVMATERIAL TIDIGARE UTFÖRDA UNDERSÖKNINGAR BEFINTLIGA FÖRHÅLLANDEN POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA FÄLTFÖRSÖK OCH PROVTAGNINGAR UNDERSÖKNINGSPERIOD FÄLTINGENJÖRER KALIBRERING GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR UNDERSÖKNINGSPERIOD LABORATORIEINGENJÖRER HÄRLEDDA VÄRDEN HÅLLFASTHETS- OCH DEFORMATIONSEGENSKAPER REDOVISNING... 7

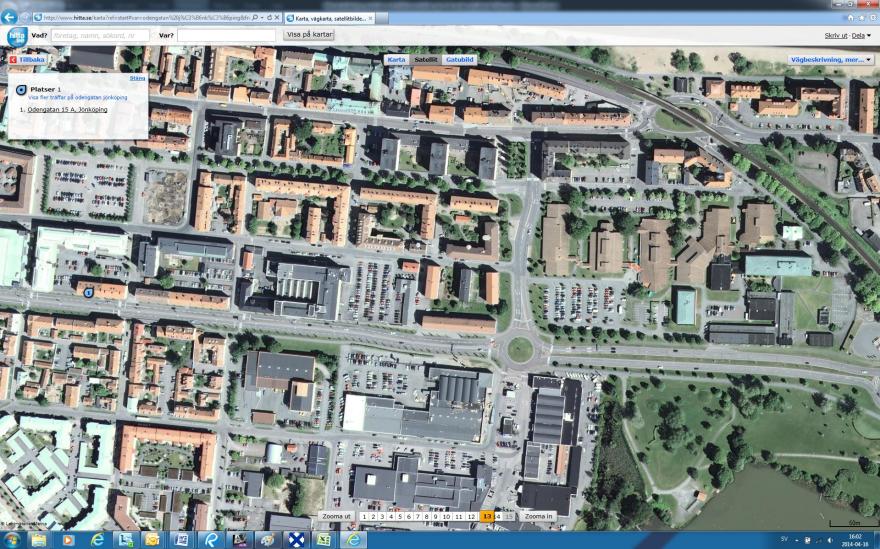

3 3 (7) Skanska Sverige AB Teknik Anläggning och Geoteknik, Göteborg Handläggare F. Svensson Datum Rev. datum DEL AV KV DOMHERREN 23 JÖNKÖPINGS KOMMUN Geoteknisk undersökning Markteknisk undersökningsrapport geoteknik (MUR/Geo) 1 OBJEKT På uppdrag av Skanska Sverige AB, region Hus Sydost, har Skanska Sverige AB, Teknik, utfört en geoteknisk undersökning för rubricerat objekt. Den aktuella fastigheten är belägen inom stadsdelen Öster i centrala Jönköping. Undersökt del av fastigheten omfattar en yta av ca 65x60 m2 (3900 m2). Området avgränsas i norr av Slottsgatan och i söder av Odengatan. Aktuellt område redovisas i figur 1. Figur 1. Översikt, satellitbild med aktuellt område blåmarkerat ( G:\Teknik\GoI\Uppdrag Gbg\ Div TornborgJ 13-14\130 Kv Domherren Jönköping\Text\MUR\Kv Domherren, Jkpg, MUR Geo.docx Slottsgatan Odengatan 2 ÄNDAMÅL Syftet med undersökningen har varit att fastställa jordlagerföljd och jordlagrens tekniska egenskaper samt att utgöra projekteringsunderlag för planerad byggnads grundläggning, vid höjdsättning av omkringliggande markytor och för dimensionering av schakter. I föreliggande rapport redovisas undersökningsresultaten i form av ritningar och bilagor. Beskrivning av geotekniska förhållanden och rekommendationer angående grundläggningsmetod mm, redovisas i en separat handling benämnd Del av Kv Domherren 23, Jönköpings kommun - Projekterings-PM/Geoteknik upprättad av Skanska Sverige AB - Teknik och daterad

4 4 (7) Skanska Sverige AB Teknik Anläggning och Geoteknik, Göteborg Handläggare F. Svensson Datum UNDERLAG FÖR UNDERSÖKNINGEN Kart- och ritunderlag för undersökningen har utgjorts av: Digital grundkarta tillhandahållen av Skanska Sverige AB, region Hus Sydost. Idéskiss över tänkbar byggnation, utförd av Enter Arkitektur, daterad Rev. datum 4 STYRANDE DOKUMENT Föreliggande rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökningsmetod Fältplanering SS-EN Fältutförande Beteckningssystem Standard eller annat styrande dokument Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO , -2,-3 SGF/BGS beteckningssystem 2001:2 inkl översättningsnyckel till SS-EN G:\Teknik\GoI\Uppdrag Gbg\ Div TornborgJ 13-14\130 Kv Domherren Jönköping\Text\MUR\Kv Domherren, Jkpg, MUR Geo.docx 5 GEOTEKNISK KATEGORI Undersökningen är utförd för geotekniska konstruktioner som hänförs till geoteknisk kategori 2 (GK 2). 6 ARKIVMATERIAL 6.1 Tidigare utförda undersökningar Nedanstående undersökningar har tidigare utförts inom eller i närheten till aktuellt område: [1] Kv Domherren 23, Jönköping, SAAB AB, Rapport geotekniska undersökningsresultat med kortfattade kommentarer, utförd av Gunnar Karlsson Bygg- och Geokonstruktioner AB, daterad och med arbetsnummer BEFINTLIGA FÖRHÅLLANDEN Det undersökta området består av en grusad yta vilken vid undersökningstillfället nyttjas för parkeringsplatser. Uppgifter avseende eventuella tidigare byggnader och dess lägen inom fastigheten är okänt. Inga rester av grundkonstruktioner påträffades i sonderingspunkterna vid undersökningstillfället. Mot väster angränsar undersökningsområdet mot en befintlig industri- och kontorsbyggnad. I öster återfinns en

5 5 (7) Skanska Sverige AB Teknik Anläggning och Geoteknik, Göteborg Handläggare F. Svensson Datum lägre kontorsbyggnad och i nordöst återfinns en byggnad med bostäder. Fastigheten angränsar i söder och norr mot gatumark. Samtliga nivåangivelser i föreliggande handling refererar till höjdsystem RH Markytans nivåer inom fastigheten varierar mellan ca +89,9 och +90,1 enligt tillhandahållen grundkarta samt inmätning av utförda undersökningspunkter. Markytan inom undersökningsområdet är i stort sett plan. Rev. datum 8 POSITIONERING Inmätning av borrpunkter har utförts med GPS av Skanska Teknik efter att fältarbetena avslutats. Koordinatsystem: SWEREF Höjdsystem: RH GEOTEKNISKA FÄLTUNDERSÖKNINGAR 9.1 Utförda fältförsök och provtagningar De av Skanska Teknik nu utförda geotekniska undersökningarna har i fält omfattat: G:\Teknik\GoI\Uppdrag Gbg\ Div TornborgJ 13-14\130 Kv Domherren Jönköping\Text\MUR\Kv Domherren, Jkpg, MUR Geo.docx Hejarsondering i 6 punkter för bestämning av jordlagrens relativa fasthet samt övergripande bedömning av pålbarhet. Trycksondering i 2 punkter för bestämning av jordlagrens relativa fasthet. CPT-sondering i 4 punkter för en mer detaljerad bestämning av jordlagrens fasthet samt för utvärdering av jordens tekniska egenskaper i respektive jordlager. Provtagning med skruvprovtagare, s.k. störd provtagning i 10 punkter. Miljöprovtagning 1 med skruvprovtagare samt installation av grundvattenrör i 2 punkter. 9.2 Undersökningsperiod Fältundersökningarna har utförts under mars-april Fältingenjörer Fältundersökningarna har utförts av Fredhy Hansen och Lennart Hedström; Skanska Teknik i Göteborg. 1 *) Resultat av miljöprovtagning kommer redovisas i en separat rapport upprättad av WSP Sverige AB / WSP Enviromental. Vid upprättande av föreliggande rapport var miljöprovtagningsrapporten ej färdigställd.

6 6 (7) Skanska Sverige AB Teknik Anläggning och Geoteknik, Göteborg Handläggare F. Svensson Datum Rev. datum 9.4 Kalibrering CPT-utrustning kalibrerad av Geotech AB, GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR 10.1 Utförda undersökningar Störda prover från skruvprovtagning har analyserats på Skanska Tekniks geotekniska laboratorium i Göteborg med avseende på jordart och naturlig vattenkvot Undersökningsperiod Laboratorieundersökningarna har utförts under april Laboratorieingenjörer Laboratorieundersökningarna hos Teknik har utförts av Fredhy Hansen och Lennart Hedström. 11 HÄRLEDDA VÄRDEN G:\Teknik\GoI\Uppdrag Gbg\ Div TornborgJ 13-14\130 Kv Domherren Jönköping\Text\MUR\Kv Domherren, Jkpg, MUR Geo.docx 11.1 Hållfasthets- och deformationsegenskaper Utförda CPT-sonderingar har utvärderats med programvaran Conrad version och resultatet redovisas i bilaga 3. Härledda värden för jordens vattenkvot, friktionsvinkel samt modul redovisas i bilaga 4, 5 respektive 6.

7

8 Anpassat beteckningsblad Skanska Sverige Teknik Bilaga 1 sid 1 (2) Beteckningssystem för geotekniska utredningar SGF/BGS beteckningssystem version 2001:2 Redovisning i plan (urval) Sonderingar Enkel sondering Statisk sondering CPT-sondering Dynamisk sondering Tillägg för djup- och bergbestämning Provtagning Sondering avslutad utan att stopp erhållits Sondering till förmodad fast botten Sondering till förmodat berg Sondering < 3 m i förmodat berg Sondering > 3 m i förmodat berg Störd provtagning Ostörd provtagning Provgrop In situförsök Vingförsök Pressometerförsök Hydrogelogiska undersökningar Vattennivå bestämd, t ex i provtagningshål Grundvattennivå bestämd vid korttidsobservation i öppet system Grundvattennivå bestämd vid långtidsobservation i öppet system Redovisning i sektion (urval) Sondering avslutad utan att stopp erhållits (motsvarar för beteckning i plan) Sonden kan ej neddrivas ytterligare enligt för metoden normalt förfarande (motsvarar för beteckning i plan) Stopp mot sten eller block (motsvarar för beteckning i plan) Block eller berg (motsvarar för beteckning i plan) Stopp mot förmodat berg (motsvarar för beteckning i plan) Jord-bergsondering. sondering i förmodat berg (för beteckning i plan motsvarar vid mindre än 3 m i förmodat berg vid minst 3 m i förmodat berg) skjuvhållfasthet (oreducerad) enligt konförsök sensitivitet enligt konförsök naturlig vattenkvot (vikt-% av torrsubstans) konflytgräns (finlekstal) skrymdensitet vingförsök (oreducerad) ( ) t (S ) t (w) % (w ) % L ( ) ( ) f kpa t/m 3 kpa Portrycksmätning Miljötekniska markundersökningar Miljöteknisk undersökning med fältanalys Miljöteknisk undersökning med laboratorieanalys Tilläggs beteckningar under symbolen: G Gas L Vätska S Fast fas Tilläggsbeteckningar över symbolen: Rn Radonmätning 2012:3 (140428) Vsaa / TEKNIK / Kompetensspecifika arbetssätt / Geoteknik / Skanskaanpassade beteckningsblad

9 Anpassat beteckningsblad Skanska Sverige Teknik Bilaga 1 sid 2 (2) Förkortningar (urval) Exempel Uppmätt porvattentryck Sondering CPT CPT Cone Penetration Test DP Hf Hejarsondering SR Jb Jord-bergsondering SPT Slb Slagsondering Sti Sticksondering Tr Trycksondering WST Vim Viktsondering, maskinell In situförsök FTV Vb Vingförsök PMT PMT Pressometerförsök Provtagning PS Kv Kolvprovtagare AS Skr Skruvprovtagare TP Pg Provgrop Hydrogelogiska metoder GWC Pp Protrycksmätning GWO Rf Rör med filter GWO Rö Öppet rör, foderrör Miljö provtagning Störd provtagning Ostörd provtagning Nivå för porvattentrycksmätning Beteckningar Berg och Jord Fullständigt beteckningsbland enligt SGF/BGS beteckningssystem 2001:2 återfinns på och fullständig översättning återfinns i IEGs rapport 13:2010. Huvudord Tilläggsord Skikt/lager EN SGF Förklaring EN SGF Förklaring EN SGF Förklaring Ro B berg [rock] Bo Bl blockjord [boulder] bo bl blockig Dy Dy dy [dy] dy dy dyig dy dy dyskikt Mg F fyllning [made ground] Gy Gy gyttja [gyttja] gy gy gyttjig gy gy gyttjeskikt Gy/Cl Gy/Le gyttja överst, lera underst Gr Gr grus [gravel] gr gr grusig gr gr grusskikt Cl Le lera [clay] cl le lerig cl le lerskikt Ti Mn morän [till] Hu Mu mulljord (mylla, matjord)[humus] hu mu mullhaltig hu mu mullskikt Sa Sa sand [sand] sa sa sandig sa sa sandskikt Si Si silt [silt] si si siltig si si siltskikt Sh Sk skaljord [shell] sh sk med skal sh sk skalskikt Co St stenjord [cobbles] co st stenig co st stenskikt Su Su sulfidjord [sulphide] su su sulfidjordshaltig su su sulfidjordssikt Pt T torv [peat] pt t torvhaltig pt t torvskikt Ptf Tl lågförmultnad torv [fibrous] Ptp Tm mellantorv [pseudo-fibrous] Pta Th högförmultnad torv [amorphous] Pr Vx växtdelar (trärester) pr vx med växtdelar pr vx växtdelsskikt [plant, remains] Kompletterande beteckningar: dc t torrskorpa [dry crust] v v varvig [varved] ( ) något, tunna, enstaka Exempel Cldc, Sidc t ex vle = varvig lera ) ( mycket, tjocka, rikliga Exempel: sicl sa = siltig lera med sandskikt sicl (sa) = siltig lera något sandig 2012:3 (140428) Vsaa / TEKNIK / Kompetensspecifika arbetssätt / Geoteknik / Skanskaanpassade beteckningsblad

10 Skanska Sverige AB Teknik Anläggning och Geoteknik LABORATORIERESULTAT BILAGA 2, sid 1 (10) Projektnummer: Fältdatum: 02/04/2014 Projektnamn: Kv Domherren Labdatum: 07/04/2014 Borrhål: 1 Utförd av: L Hedström Djup Provtagning 0-1,0 SKR Mg : (gr) Sa,Brick 1,0-1,7 SKR Mg : (gr) Sa 1,7-2,0 SKR hu Sa 2,0-2,4 SKR Sa 2,4-2,6 SKR Ptf _sa_ 214 2,6-3,0 SKR Sa 3,0-3,2 SKR Ptf 148 3,2-4,0 SKR Sa * Sensitivitet Benämning Densitet Vattenkvot Konflytgräns Skjuvhållfasthet (okorr) Materialtyp enl TK Geo 11 [t/m3] [%] [%] [-] [kpa] tab Tjälfarlighetsklass G:\Teknik\GoI\Uppdrag Gbg\ Div TornborgJ 13-14\130 Kv Domherren Jönköping\Fält o Lab\Labprotokoll\1 10/04/ :45

11 Skanska Sverige AB Teknik Anläggning och Geoteknik LABORATORIERESULTAT BILAGA 2, sid 2 (10) Projektnummer: Fältdatum: 02/04/2014 Projektnamn: Kv Domherren Labdatum: 07/04/2014 Borrhål: 2 Utförd av: L Hedström Djup Provtagning 0-2,2 SKR Mg : (gr) Sa 2,2-3,2 SKR Ptf 333 3,2-4,0 SKR Sa 4,0-5,0 SKR Sa * Sensitivitet Benämning Densitet Vattenkvot Konflytgräns Skjuvhållfasthet (okorr) Materialtyp enl TK Geo 11 [t/m3] [%] [%] [-] [kpa] tab Tjälfarlighetsklass G:\Teknik\GoI\Uppdrag Gbg\ Div TornborgJ 13-14\130 Kv Domherren Jönköping\Fält o Lab\Labprotokoll\2 10/04/ :46

12 Skanska Sverige AB Teknik Anläggning och Geoteknik LABORATORIERESULTAT BILAGA 2, sid 3 (10) Projektnummer: Fältdatum: Projektnamn: Kv Domherren Labdatum: Borrhål: 3 Utförd av: L Hedström Djup Provtagning 0-1,0 SKR Mg : (gr) Sa 1,0-1,6 SKR Mg : Sa 1,6-2,0 SKR Sa _pt_ 2,0-2,4 SKR Sa _pt_ 2,4-3,0 SKR Sa 3,0-4,0 SKR Sa * Sensitivitet Benämning Densitet Vattenkvot Konflytgräns Skjuvhållfasthet (okorr) Materialtyp enl TK Geo 11 [t/m3] [%] [%] [-] [kpa] tab Tjälfarlighetsklass G:\Teknik\GoI\Uppdrag Gbg\ Div TornborgJ 13-14\130 Kv Domherren Jönköping\Fält o Lab\Labprotokoll\3.xlsm :25

13 Skanska Sverige AB Teknik Anläggning och Geoteknik LABORATORIERESULTAT BILAGA 2, sid 4 (10) Projektnummer: Fältdatum: 02/04/2014 Projektnamn: Kv Domherren Labdatum: 07/04/2014 Borrhål: 4 Utförd av: L Hedström Djup Provtagning 0-1,0 SKR Mg : (gr) Sa 1,0-1,6 SKR Mg : Sa 1,6-2,1 SKR Sa 2,1-2,7 SKR Ptf 169 2,7-3,0 SKR Sa 3,0-4,0 SKR Sa 4,0-5,0 SKR Sa * Sensitivitet Benämning Densitet Vattenkvot Konflytgräns Skjuvhållfasthet (okorr) Materialtyp enl TK Geo 11 [t/m3] [%] [%] [-] [kpa] tab Tjälfarlighetsklass G:\Teknik\GoI\Uppdrag Gbg\ Div TornborgJ 13-14\130 Kv Domherren Jönköping\Fält o Lab\Labprotokoll\4 10/04/ :47

14 Skanska Sverige AB Teknik Anläggning och Geoteknik LABORATORIERESULTAT BILAGA 2, sid 5 (10) Projektnummer: Fältdatum: 02/04/2014 Projektnamn: Kv Domherren Labdatum: 07/04/2014 Borrhål: 5 Utförd av: L Hedström Djup Provtagning 0-1,0 SKR Mg : (gr) Sa, Brick 1,0-1,5 SKR Mg : Sa 1,5-1,7 SKR hu Sa 1,7-2,0 SKR Ptf 47 2,0-2,2 SKR Sa 2,2-2,7 SKR Ptf 306 2,7-3,0 SKR Sa 3,0-4,0 SKR Sa 4,0-5,0 SKR Sa 5,0-6,0 SKR (gr) Sa 6,0-7,0 SKR Sa 7,0-7,8 SKR Ptp_sa_ 77 7,8-8,0 SKR sa Ptp 62 * Sensitivitet Benämning Densitet Vattenkvot Konflytgräns Skjuvhållfasthet (okorr) Materialtyp enl TK Geo 11 [t/m3] [%] [%] [-] [kpa] tab Tjälfarlighetsklass G:\Teknik\GoI\Uppdrag Gbg\ Div TornborgJ 13-14\130 Kv Domherren Jönköping\Fält o Lab\Labprotokoll\5 10/04/ :50

15 Skanska Sverige AB Teknik Anläggning och Geoteknik LABORATORIERESULTAT BILAGA 2, sid 6 (10) Projektnummer: Fältdatum: 02/04/2014 Projektnamn: Kv Domherren Labdatum: 07/04/2014 Borrhål: 6 Utförd av: L Hedström Djup Provtagning 0-1,7 SKR Mg : (gr) Sa 1,7-2,0 SKR Ptf 342 2,0-2,3 SKR Ptf 164 2,3-3,0 SKR Sa 3,0-4,0 SKR Sa * Sensitivitet Benämning Densitet Vattenkvot Konflytgräns Skjuvhållfasthet (okorr) Materialtyp enl TK Geo 11 [t/m3] [%] [%] [-] [kpa] tab Tjälfarlighetsklass G:\Teknik\GoI\Uppdrag Gbg\ Div TornborgJ 13-14\130 Kv Domherren Jönköping\Fält o Lab\Labprotokoll\6 10/04/ :51

16 Skanska Sverige AB Teknik Anläggning och Geoteknik LABORATORIERESULTAT BILAGA 2, sid 7 (10) Projektnummer: Fältdatum: 02/04/2014 Projektnamn: Kv Domherren Labdatum: 07/04/2014 Borrhål: 7 Utförd av: L Hedström Djup Provtagning 0-1,0 SKR Mg : (gr) Sa 1,0-1,6 SKR Mg : Sa 1,6-1,8 SKR Sa 1,8-2,0 SKR Ptf 275 2,0-2,4 SKR Ptf _sa_ 268 2,4-3,0 SKR Sa 3,0-4,0 SKR Sa * Sensitivitet Benämning Densitet Vattenkvot Konflytgräns Skjuvhållfasthet (okorr) Materialtyp enl TK Geo 11 [t/m3] [%] [%] [-] [kpa] tab Tjälfarlighetsklass G:\Teknik\GoI\Uppdrag Gbg\ Div TornborgJ 13-14\130 Kv Domherren Jönköping\Fält o Lab\Labprotokoll\7 10/04/ :53

17 Skanska Sverige AB Teknik Anläggning och Geoteknik LABORATORIERESULTAT BILAGA 2, sid 8 (10) Projektnummer: Fältdatum: 02/04/2014 Projektnamn: Kv Domherren Labdatum: 07/04/2014 Borrhål: 8 Utförd av: L Hedström Djup Provtagning 0-1,0 SKR Mg : (gr) Sa 1,0-1,65 SKR Mg : Sa 1,65-2,0 SKR Ptf 289 2,0-2,6 SKR Ptf _sa_ 308 2,6-3,0 SKR Sa 3,0-4,0 SKR Sa * Sensitivitet Benämning Densitet Vattenkvot Konflytgräns Skjuvhållfasthet (okorr) Materialtyp enl TK Geo 11 [t/m3] [%] [%] [-] [kpa] tab Tjälfarlighetsklass G:\Teknik\GoI\Uppdrag Gbg\ Div TornborgJ 13-14\130 Kv Domherren Jönköping\Fält o Lab\Labprotokoll\8 10/04/ :56

18 Skanska Sverige AB Teknik Anläggning och Geoteknik LABORATORIERESULTAT BILAGA 2, sid 9 (10) Projektnummer: Fältdatum: 02/04/2014 Projektnamn: Kv Domherren Labdatum: 07/04/2014 Borrhål: M1 Utförd av: L Hedström Djup Provtagning 0-1,0 SKR Mg : (gr) Sa, Brick 1,0-2,1 SKR Mg : (hu) (gr) Sa 2,1-3,0 SKR Ptf 258 3,0-4,0 SKR Sa 4,0-5,0 SKR (gr) Sa * Sensitivitet Benämning Densitet Vattenkvot Konflytgräns Skjuvhållfasthet (okorr) Materialtyp enl TK Geo 11 [t/m3] [%] [%] [-] [kpa] tab Tjälfarlighetsklass G:\Teknik\GoI\Uppdrag Gbg\ Div TornborgJ 13-14\130 Kv Domherren Jönköping\Fält o Lab\Labprotokoll\M1 10/04/ :57

19 Skanska Sverige AB Teknik Anläggning och Geoteknik LABORATORIERESULTAT BILAGA 2, sid 10 (10) Projektnummer: Fältdatum: 02/04/2014 Projektnamn: Kv Domherren Labdatum: 07/04/2014 Borrhål: M2 Utförd av: L Hedström Djup Provtagning 0-1,0 SKR Mg : (gr) Sa, Brick 1,0-1,6 SKR Mg : (hu) Sa, Brick 1,6-2,0 SKR Ptf 78 2,0-2,8 SKR Ptf 214 2,8-5,0 SKR Sa * Sensitivitet Benämning Densitet Vattenkvot Konflytgräns Skjuvhållfasthet (okorr) Materialtyp enl TK Geo 11 [t/m3] [%] [%] [-] [kpa] tab Tjälfarlighetsklass G:\Teknik\GoI\Uppdrag Gbg\ Div TornborgJ 13-14\130 Kv Domherren Jönköping\Fält o Lab\Labprotokoll\M2 10/04/ :58

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36 BILAGA 4, sid 1 (1) Kv Domherren, Jönköping Sammanställning av härledda värden för naturlig vattenkvot 0,0 W N [%] ,0 2,0 3,0 4,0 Djup [m m] 5, M1 M2 6,0 7,0 8,0 9,0 G:\Teknik\GoI\Uppdrag Gbg\ Div TornborgJ 13-14\130 Kv Domherren Jönköping\Fält o Lab\Härledda värde\parametersammanställning Teknik Geo.xlsm
