1 almit Det japanska undret

2 Ju hårdare konkurrens, desto bättre produkter. Den japanska industrin har varit föregångare på många områden. Begrepp som kaizen, kvalitetsstyrning och just in time, som gett industrin i alla länder en helt ny syn på produktivitet och produktion, har länge varit vardagsmat i Japan. Som en följd av detta ställer japanerna nästan ofattbart höga krav på sina underleverantörer. Inte minst gäller detta elektronikindustrin. Det finns åtminstone 60 tillverkare av lödtenn och lodpasta i Japan. Konkurrensen gör att alla jagar varandra och driver utvecklingen framåt. Elektronikindustrin ställer också högre och högre krav, inte minst på grund av den accelererande miniatyriseringen. Det är i denna stenhårda konkurrenssituation som Almit vuxit upp och fostrats. Idag är företaget särklassigt störst på lödtenn och växer snabbt inom lodpasta. En av förklaringarna till framgången är att Almit konkurrerar med kvalitet - inte med pris. De företag som inte inser att rätt tenn och pasta kan höja kvaliteten och sänka kostnaderna, kommer aldrig att köpa Almit. Nyckeln till kvaliteten ligger i det utvecklingsarbete som Almit ständigt bedriver i nära samarbete med några av de mest namnkunniga elektronikföretagen. Detta har gett företaget en djup, praktiskt kunskap om industrins behov och önskemål. Denna kunskapsbank är inbyggd i varje gram tenn eller pasta du köper.

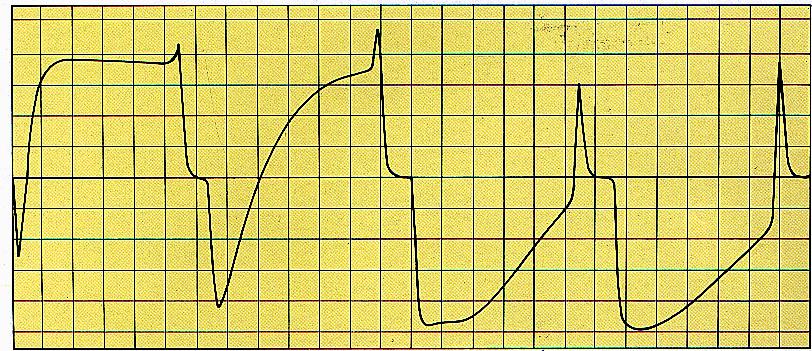

3 Ännu har ingen lyckats kopiera Almits unika tennrecept. De företag som börjar använda Almit trådtenn är eniga i sina kommentarer; lödningen går snabbare och tennet är säkrare att jobba med. En av förklaringarna är det patenterade flussmedlet, vars sammansättning är en av Almits bäst bevarade hemligheter. Flussmedlet innehåller ett speciellt vätmedel som är baserat på naturligt harts och har genom en speciell process eliminerat allt naturligt vatten i hartsen. Detta minskar risken för att tenn stänker omkring vid lödningen, vilket är en vanlig orsak till kortslutningar, kvalitetsproblem och reklamationer. Komponenter som ligger länge i lager och hinner oxidera är ett vanligt problem för industrin idag. Almits unika flussmedel är extra aktivt mot oxiderade komponentben, ger mycket god vätning och problemfri lödning. Flussmedlet finns i en sträng inuti tenntråden. Strängen innehåller exakt lika mycket material per längdenhet. Följden av detta blir en extremt jämn lödkvalitet, speciellt viktigt vid robotlödning, utan risker för migration eller korrosion. Idag finns flera nordiska företag som har kunnat lösa svåra löd- och kvalitetsproblem, t ex lödning av NiCr-material, genom att gå över till Almit lödtenn. Almits kvalitetstänkande går igen även i den noggranna produktionsövervakningen. Varje tillverkat parti av lödtenn testlöds, och proverna arkiveras i 10 år - allt som ett led i sin och kundernas kvalitetsstyrning. Almit KR19 Konkurrent A Konkurrent B Konkurrent C Almit KR19 väter snabbare än andra Diagrammet visar vätningsfasen hos olika RMA-trådtenn med en eller flera kanaler av flussmedel. Ju brantare kurvan stiger desto snabbare är vätningen. Almit KR19 flyter ut på bara 1,5 sekunder, medan konkurrenterna behöver 5 sekunder. Almit KR19 är snabbare, säkrare och effektivare att jobba med. Almit KR19 Konkurrent A Högre utflytning Almit KR19 har hela 96% utflytningsförmåga och flyter därför ända ut till flussmedlets kant. Andra fabrikat lämnar en bred rand av flussmedel som i värsta fall måste tvättas bort.

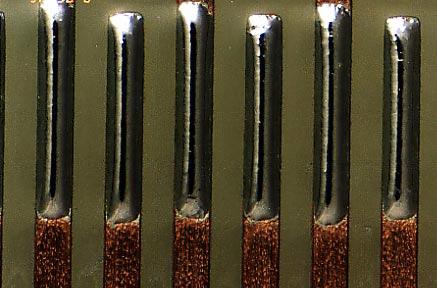

4 Almit lodpasta är skräddarsydd för rationell screentryckning. Ingen utflytning! En av lodpastans viktigaste egenskaper är att behålla sin form efter tryckning samt under förvärmning och omsmältning. Om pastan flyter ut slumping finns risk för överbryggning mellan komponentben på fine pitch komponenter. Bilderna här under visar screentryckt lodpasta av Almits fabrikat A14. Masktjocklek, 150 my. Bredd på masköppning, 0,6 mm. I slutet av 80-talet började Almit arbetet med att utveckla sin första lodpasta. Målsättningen var ambitiös - att få fram en pasta som hade lika hög och jämn kvalitet som företagets legendariska trådtenn. Som alltid bedrevs utvecklingsarbetet tillsammans med de mest namnkunniga japanska elektronikföretagen. Ett av de största problemen låg i den ökande miniatyriseringen, som resulterade i allt mindre avstånd mellan komponentbenen, vilket i sin tur ställer ännu högre krav på en bra lodpasta. Idag vet vi att utvecklingsarbetet blev synnerligen lyckosamt. Sedan några år gör Almits lodpasta sitt segertåg över världen. Egenskaperna är just de som som du kräver - hög vätförmåga samt excellent tryckbarhet vid screentryckning. Unik sammansättning och patenterad blandningsteknik gör att den screentryckta pastan släpper lätt från plåten. Friktionen mellan öppningens sidor i plåten och pastan är låg. Pastans tixotropa konsistens gör att tendensen till utflytning är försumbar. Ändå är pastan så klistrig att den håller komponenterna perfekt på plats och utan problem klarar de G-krafter som uppstår exempelvis vid snabb automatmontering. Även när det gäller Almits lodpasta för screentryckning finns exempel på namnkunniga, nordiska elektronikföretag som lyckats eliminera produktionsstörningar och kvalitetsproblem genom att gå över till Almit löd- Almit A14 efter screentryckning. Almit A14 efter förvärmning. 150 under 120 sek. Jämn kvalitet eliminerar produktionsproblem. Almit har en extremt noggrann kontroll av alla de ämnen som ingår i lodpastan. Den blandas i renrum i en speciell process som garanterar att varje gram av lodpastan innehåller exakt rätt mängd av de aktiva ämnena. Flera av våra kunder använder den mest avancerade fine pitch tekniken och ställer därför extra höga krav på lodpastan. Vi har levererat i två år till dessa kunder utan ett enda klagomål på ojämn kvalitet.

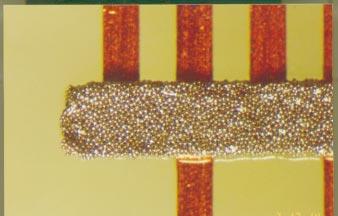

5 Tvättfria RMA pastor. Flussmedlet i samtliga pastor är baserade på harts (RMA). Efter omsmältning blir flussmedelsresterna garanterat kemiskt stabila och förorsakar varken korrosion eller migration. Kretskortet behöver inte tvättas utan flussmedelresterna kan vara kvar. Exempel på migrationsövergång. Inga lodkulor. Almit testar varje tillverkningssats av lodpasta efter ett antal olika parametrar. Ett av dessa är lodkuleprovet. En sträng av lodpasta screentrycks över ledningsbanor i ren koppar med kort avstånd mellan ledarna. Efter omsmältning skall inga lodkulor synas. Den vänstra bilden visar en konkurrentpasta som vid samma typ av test gav stora mängder lodkulor. Den högra bilden visar att Almits lodpasta dras ihop under omsmältningen och förorsakar minimalt med lodkulor. Resultatet blir många små lodkulor. Almits pasta förorsakar nästan inga lodkulor även på de mest avancerade kretskorten. Förutsättningen är givetvis att paddarna är rätt utformade och att öppningarna i plåten har rätt storlek samt att ugnens profil är anpassad till Almits lodpasta. Konkurrent Almit A14 God tryckbarhet. Diagrammet illustrerar vikten hos 50 mönsterkort före och efter screentryckning av lodpasta. Med Almit A14 väger alla kort lika mycket. De kort som trycks med en annan pasta varierar däremot kraftigt i vikt, vilket beror på att pastan inte alltid släpper plåten. Att viktvariationen ökar beror på att allt fler hål sätts igen. 2 1,5 1 0,5 ALMIT A14 COMPETITOR

6 Almit lodpasta ger stora fördelar även vid dispensering. Alla de fördelar som Almit lodpasta ger vid screentryckning gäller även vid dispensering. Här ger Almits extrema noggrannhet ännu fler fördelar. Bly-, tenn- och silverpartiklarna siktas och behandlas t ex så att pastan kan tryckas ut även genom 0,2 mm nålar (25 Gauges). Vid normal hantering håller sig lodpastan homogen utan risk för separering. Väljer du Almit så har du eliminerat risken för att nålar sätts igen eller att vissa paddar får för torr pasta eller ingen alls. Pastans exakt avpassade konsistens gör att lödpunkterna alltid hamnar rätt och får exakt rätt storlek. Den höga vätförmågan ger lödningar av högsta kvalitet. I produktionen ger den extrema klistrigheten och det breda temperaturområdet stora fördelar, oavsett vilken typ av ugn som används. Givetvis måste ugnens temperaturprofil anpassas till pastans egenskaper. Lager i Göteborg. Lodpasta är en färskvara. Därför flygtransporteras Almit lodpasta under temperaturkontroll till Sverige och lagras i kylrum som garanterat bibehåller alla produktegenskaper. Att lagret finns i Sverige ger en extra säkerhet om något skulle hända. Det är också en förutsättning för den höga tillgänglighet som krävs i dagens just in time-baserade produktionssystem. Kontinuerlig produktutveckling. Almit utvecklar hela tiden nya lodpastor, trådtenn, flussmedel och legeringar för den moderna elektronikindustrin. Under 1995 introducerades trådtennet Gummix-19 samt den starka tennlegeringen SJ-7. Gummix-19 är ett tvättfritt trådtenn med gummiaktiga flussmedelrester som inte kan spricka eller lossa t.ex på grund av vibrationer eller stora temperaturskillnader. SJ-7 är en patenterad legering som ökar lödfogens styrka med över 100%. Speciellt framtagen för kretskort med maximal miniatyrisering och minsta möjliga lödpaddar. Ytterst lämplig för komponenter som utsätts för kraftiga mekaniska påfrestningar eller vibrationer i kombination med snabba temperaturförändringar. Under 1996 introduceras en lågblylegering samt en helt blyfri legering. Dessa tennprodukter kommer att finnas tillgängliga som trådtenn och lodpasta. Här under och på nästa sida har vi gjort en kortfattad sammanfattning av våra olika lodpastor och trådtenn. Vill du prova någon av dem eller har ett speciellt lödproblem så kontakta gärna någon av våra säljare. Tuber för dispensering finns i storlekar som passar marknadens alla dispenseringsmaskiner. Lodpasta HMI-RMA Sn63/Pb37 HMI-RMA Sn62/Pb37/Ag2 Dessa varianter finns i 4 kvaliteter A14 V14 T14 V14 Disp. HMI-RMA SJ7 Sn60/Pb38/Ag1,5/Sb0,5 Bästa tryckbarhet med mycket få lodkulor och överbryggningar. Mycket bra lödbarhet. Lämplig för komponenter med fin bendelning och hög packningsgrad. Tvättfri. Inlinepasta för kontinuerlig tryckning. Har längre öppentid, lämplig för batchtryckning hos t ex legotillverkare. Snabb pasta som kan tryckas i upp till 120 mm/sek. Lodpasta för dispensering. Passar de flesta dispenseringsmaskiner. Extra stark legering med dubbel styrka jämfört med 60/40 legering. Ingen migration eller mekaniska fel på grund av sprickor etc. vid stora temperaturskillnader och höga temperaturer. Ultrafin bendelning, högintegrerade kort, t ex mobiltelefoner.

7 Vilket trådtenn behöver du? Exempel på Namn och Karaktäristik användningsområde KR-19 SH RMA Smältpunkt C. Högpackade SMD-kort Sn60/Pb40 Tvättfri, fine pitch hög- Chipmontering QFP, SOP integrerade kort. Få lodkulor, reläer, inspelningshuvuden. robot applikationer. KR-19 RMA Första japanska trådtenn Industrielektronik Sn60/Pb40 som blev RMA-godkänt. Rymdelektronik Tvättfritt Militärelektronik KR-19 RMA SN 10 Smältpunkt C. Förtenning av olika kompo- Sn 10/Pb88/Ag2 Passande för högtempe- nenter och detaljer. raturapplikationer. KR A Passande för svårlödda Fordonselektronik, Sn 60/Pb40 material, som t.ex rostfritt Konsumentelektronik, stål-, zink- eller nickelbe- radio, tv etc. lagda material. Mycket god lödbarhet, eliminerar lödfel som kallödningar, för mycket tenn, lodkulor. KR-19 50A Cu Sn 50/Pb48,5/Cui Tunn kopparkabel för att eliminera kopparutfällning etc. KR-15 Smältpunkt C lågtem- Minimotorer. Keramiska Sn 43/Pb43/Bi14 peraturtenn. Lämpligt för löd- kondensatorer. ning av värmekänsliga produkter. KR-28 Smältpunkt C. Hög- Rostfritt stål. Zn-pläterade, temperaturapplikationer. Ni-pläterade detaljer. Gummix % stänkfritt lodkulefritt. Reläer, fordonselektronik Sn60/Pb40 Fluss kan ej lossna, tvättfritt före speciellt lämpligt för lackering. Hög temp för att robotapplikationer. flusset skall börja smälta. Passande för applikationer där fel kan uppstå om flussflagor lossnar. SJ-7 Sn60/Pb38/Ag1,5/Sb0,5 Dubbel draghållfastighet jämfört Fordonselektronik/kontaktdon. med 60/40 legering.

8 Venso Elektronik AB marknadsför lödstationer, tenn och verktyg för modern elektroniktillverkning samt mät- och avsyningsutrustningar för en rad olika användningsområden. Vi arbetar enbart med internationellt välkända varumärken, t ex Vision Engineering, Weller, Almit och Cooper. VENSO AB AVSYNING MÄTNING ELEKTRONIK Venso Elektronik AB, Brodalsvägen 7, Partille. Tel Fax info@venso.se Bergman & Bergman
