WOOD. construction. En tävling för arkitekturstudenter

Storlek: px

Starta visningen från sidan:

Download "WOOD. construction. En tävling för arkitekturstudenter"

Britt Andersson
för 7 år sedan
Visningar:

1 WOOD construction En tävling för arkitekturstudenter

2 Indhold: Forside 01 Indhold 02 Forord 03 Ritninger 1: Sektion 1:50 05 Materiale - Trä 06 Materiale - Pinde 07 Interiör - Stol 08 Interiör - Bock 09 Interiör - Lampe 10 Skrifttype 11 Funktioner

3 Forord: Jag kallar mitt projekt WOOD-construction. Med det vill säga att mitt fokus ligger på träets konstruktions möjligheter. Namnet är hela ramen om mitt projekt. Projektet är indelat i två grundelement: trä och konstruktionsprinciper. Stora stycken rena, råa och obearbetade (dock slipade) bordsskivor i trä och stubbar visar på träets ursprungsform. Jag har designat tre olika konstruktioner som visar olika sätt att arbeta med träet på. Det är en stol, en bordsbock och en lampa. För att ge det hela en ny twist, har jag arbetat med sättet jag konstruerar på. Det ser skevt ut, men är väldigt starkt och tåligt. Detta hoppas jag kan få betraktaren och cafégästen att se vilka fantastiska möjligheter trä har. - God fornøjelse!

4 Ritning i 1:100 fasad front planritning perspektiv 4 1:100

6 Materialer - Trä Alla bordsskivor är tillverkade av massivt trä, de skal vara 5 cm tjocka. De råa trästubbarna skal andvändas som podier til pappersmaterial i A4 format. 20 stycken

7 Materialer - Pinde Förutom borsskivorna och stubbarna i massivt trä, skal alt vara konstruerat av svartmålade stavar i trä. Idéen är att framhäva olika konstruktionsmetoder och möjligheter. Jag vill öppna betraktarens ögon. Genom att göra möbler som ser ostabila ut, utan att vara det, hoppas jag att man lägger märke till att det finns fler än ett sätt att konstruera trämöbler på. Därför är mitt motto;

Interiör - Stol 350 mm 30 mm 450 mm 800 mm Foto af stolen bygget i 1:1. 400 mm Min idé med stolen är att jag tagit en vanlig stol och vinklat den 9º.

8 Interiör - Stol 350 mm 30 mm 450 mm 800 mm Foto af stolen bygget i 1: mm Min idé med stolen är att jag tagit en vanlig stol och vinklat den 9º. Det gör att stolen ser ostabil ut, men det är den absolut inte. Genom att vinkla stolen får man en trekant som stabiliserar stolen. Vinklingen ger också stolen den effekten att det uppstår ett handtag eller en klädhängare i ryggstödet, som man kan hänga sin jacka eller väska på. Med denna stol har jag velat leka med vår uppfattning om vad som håller eller ej. 400 mm 8 1:5

9 Interiör - bock 30 mm 40 mm 700 mm 60 mm 1000 mm 600 mm Idéen med bordsbocken är att jag andvänt mig av samma vinkling som på stolen, d.v.s 9º, i begge sidorna. Detta gör bara bocken mera stabil. Bocken är 70cm hög, alltså standard höjd för ett matbord, och det ger en höjd på 90cm när man sätter ihop 3 bockar, vilket utgör bardisken. Även detta är standardhöjd för bardiskar. Bockarna skal alltså andvändas både som bordsben och bardiskben. 9 1:8

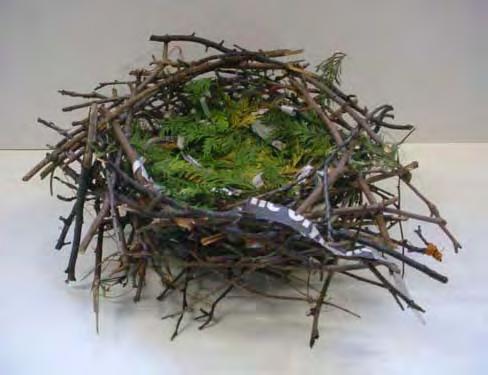

Interiör - lampe 30 mm 400 mm 600 mm När jag gjort lampan, har jag inspirerats av hur fåglarna bygger sina bon. Det som kanske ser kaotiskt ut, är i verkligheten mycket väl övervägt.

10 Interiör - lampe 30 mm 400 mm 600 mm När jag gjort lampan, har jag inspirerats av hur fåglarna bygger sina bon. Det som kanske ser kaotiskt ut, är i verkligheten mycket väl övervägt. Lampan är byggd utav restmaterialet från tillverkningen at bordsbockarna. Den är därför uppbyggd av staver som är 30x30mm tjocka, men med varierande längd. I mitten hänger en glödllampa som ger ett behagligt ljus. 10 1:5

Jag har gjort plats för kylmontern brevid bardisken.

12 Funktioner WOOD construction Öppningarna i boxen är till för kylskåp, soptunnor och andra tänkbara kökselement. Förvaringsbox till brödlådor, läskbackar, sopor etc. I slutet på förvaringsboxen finns en dörröppning. Jag har gjort plats för kylmontern brevid bardisken. Denna låda är tänkt till tvskärmen, och baksidan kan andvändas till att skriva upp caféets meny, priser, information etc. 12 Det finns 20 stubbar/piedestaler som är till för att lägga informationsmaterial på
