700/700i-serien bogserade sprutor När varje droppe räknas

Transkript

1 700/700i-serien bogserade sprutor När varje droppe räknas

2 2 700/700i-serien bogserade sprutor: Inledning Innehåll Inledning Alla 700/700i-serien bogserade sprutor Kraftig chassikonstruktion och fjädring Hållbar och flexibel rampkonstruktion Tillförlitlig sprutteknik och enkel manövrering Exklusivt för 700i-serien bogserade sprutor i-lösningar och i-paket Avancerad kontroll, precision och kapacitet Varför John Deere? Fakta och specifikationer... 15

3 700/700i-serien bogserade sprutor 3 Vad förväntar du dig av en bogserad spruta? Eftersom växtskyddsmedel kan utgöra så mycket som 60 % av dina sprutkostnader, är det viktigt att sprutningen är så exakt och effektiv som möjligt. Varje droppe räknas. Det är här John Deere kommer in i bilden. Tillförlitliga, hållbara sprutor och vår avancerade sprutteknologi minimerar spill och ökar din kapacitet och lönsamhet. 700-serien bogserade sprutor är idealiska för medelstora gårdar. De är kompakta, robusta och tillförlitliga, och den lågt placerade spruttanken och den låga tyngdpunkten ger bättre stabilitet vid sprutning på sluttningar och kuperade fält även med full tank. 700i-serien bogserade sprutor är perfekta för större kombinationsjordbruk. Med avancerad ISOBUS-teknologi och integrerade John Deere i-lösningar, kan du nu spruta med större precision och kostnadseffektivare än någonsin tidigare. Sex olika modeller Med rampbredder på meter (två- eller tredelade ramper) och en kapacitet på 2 400, eller liter, finns det säkert en spruta som passar dig. Alla tre modellerna finns i två utföranden: med eller utan i-lösningar.

4 4 700/700i-serien bogserade sprutor: Kraftig chassikonstruktion och fjädring Byggda av John Deere byggda för att hålla Alla John Deere 700/700i-serien bogserade sprutor är utrustade med en kraftig, välbalanserad chassikonstruktion och fjädrande axel (tillval) för tillförlitlig och varaktig prestanda, med minsta möjliga materialpåfrestning både på fält och väg. Den lågt placerade spruttanken och sprutrampen med parallellogramsystem och Z-länkage överför mer vikt till traktorn. Det innebär bättre viktfördelning, bästa spårföljning och mindre jordpackning. Den låga tyngdpunkten ger maximal stabilitet i kuperade förhållanden och gör att du kan hålla högre hastighet på vändtegen. Den kraftiga, hållbara ramen är perfekt för stora sprutlösningstankar, med upp till liter. Kraftig chassikonstruktion: Hållbar och underhållsfri Olika dragtyper Automatiskt spårföljningssystem: Minskar skador på grödan Fjädrande axel: Tillåter snabbare vägtransporter och absorberar stötar ute i fält

5 700/700i-serien bogserade sprutor 5 Byggda för att möta dina behov John Deere 700/700i-serien bogserade sprutor ger dig den flexibilitet som du behöver. Olika axlar med trumbromsar finns tillgängliga för anpassning av spårvidd och transporthastighet (25 eller 40 km/h). Med två stela axlar kan spårvidden ändras från 1,50 till 1,80 m eller 2,00 till 2,25 m genom att hjulen byter sida. En ställbar axel erbjuder steglös justering av spårvidden från 1,50 till 2,10 m. Smalt drag. Även i skarpa svänger kommer den smala dragbommen inte i kontakt med traktorhjulen. Du väljer det drag som passar dig bäst: Fast drag för låg tillkoppling Fast drag med hög tillkoppling (ej Sverige) Styrande drag med låg tillkoppling (tillval) Det styrande draget kan erhållas med manuell styrning eller med spårföljningsautomatik (tillval). Det senare gör att sprutans hjul exakt följer traktorspåren, vilket förhindrar skador på grödan, särskilt på vändtegen. Det helautomatiska manövreringssystemet (HMS) på alla i-sprutor kopplar automatiskt på och av automatiken på vändtegen. För smidiga och snabba vägtransporter, och för att absorbera stötar ute i fältet kan sprutorna, som tillval, utrustas med en fjädrande axel med underhållsfria dämpare. Det är ett beprövat system som, oavsett om tanken är full eller tom, erbjuder större kapacitet, samt förlänger sprutans livslängd. Den kraftiga, hållbara chassikonstruktionen optimerar viktfördelningen. Det smala styrande draget kommer inte i kontakt med traktorhjulen. För precisionssprutning och en mjukare gång ute i fält och snabba, smidiga vägtransporter, finns som tillval en fjädrande axel.

6 6 700/700i-serien bogserade sprutor: Hållbar och flexibel rampkonstruktion Sprutramper för alla grödor John Deere sprutramper anses av flera oberoende testinstitut som branschens stabilaste. Sprutrampen med parallellogramsystem med Z-länkage ger jämn täckning av alla grödor. Spruthöjden är justerbar och rampen, som är pendelupphängd i mitten, har ett anti svängningssystem med stötdämpare. Det finns två olika utföranden: m tvådelade sprutramper, med endast 2,55 m transportbredd m tredelade sprutramper med 3,0 m transportbredd, men ändå låg transporthöjd Alla våra sprutramper är utrustade med högkvalitets sprutledningar av rostfritt stål för driftsäker och problemfri körning under många år. Sprutrampens alla ledpunkter är kultappslagrade och de utbytbara lagren förhindrar att rampen böjer sig, även efter många års drift. Ramperna är också utrustade med en säkerhetsutlösning som förhindrar skador på rampen, genom att rampändarna antingen fälls in, ut eller upp. Rampens in-/utfällning sker med hjälp av hydraulcylindrar med ändlägesdämpning för bästa hållbarhet och minsta underhåll. Det finns inga drev, kedjor eller kablar. In- och utfällningen sker snabbt och enkelt.

7 700/700i-serien bogserade sprutor 7 Inbyggd precision och effektivitet Det innovativa John Deere parallellogramsystemet med Z-länkage, där rampen är placerad alldeles bakom sprutan, innebär maximum viktöverföring till traktorn, oberoende av spruthöjden. Rampen är pendelupphängd i mitten och har ett sofistikerat antisvängningssystem med stötdämpare som ytterligare förbättrar både precision och effektivitet. Cirkulationsledningssystemet gör att du kan börja sprutningen så snart du kör ut på fältet, vilket sparar mycket tid och vätska. Så snart huvudventilen stängs, cirkulerar sprutvätskan fram till sprutrampens sektionsventiler för att för att förhindra sedimentering. Efter sprutningen ökar flödesmängden genom ledningarna för en fullständig genomspolning.

8 8 700/700i-serien sprutor: Tillförlitlig sprutteknik och enkel manövrering Bästa fyllning, spolning och säkerhet På 700/700i-serien säkerställs omrörning, tankspolning och preparatfyllarens funktioner av en primär, separat högtryckskrets (10 bar) för hög prestanda, oberoende av spruttrycket. Fyllning av spruttanken med vatten och kemikalier, spolning av preparatfyllare och spruta, omrörning och till- och frånslagning av omrörningen sker med hjälp av endast två ventiler, märkta med tydliga symboler.

9 700/700i-serien bogserade sprutor 9 Kraftig tank, smart design Tankens rundade form bidrar till en lägre tyngdpunkt och ökad stabilitet. Dess branta profil och djupa sump gör att den kan tömmas helt, även vid körning i kuperade förhållanden. Den rundade formen garanterar fullständig omrörning och rengöring. Separat primär högtryckskrets Omrörning med högt tryck (sex injektorer i tankens botten) Omrörningen minskas automatiskt vid en lägre nivå än den inprogrammerade Fullständig tömning av tanken, även vid körning i kuperade förhållanden Två roterande rengöringsmunstycken i tanken ser till att denna spolas helt ren Bekväm manövercentral med logiska reglage Kontrollboxar i olika utföranden EL-4 automatiska kontrollbox, med förinställbara och färgkodade precisionsmunstycken, är lätt att använda och erbjuder avancerad funktion och tillförlitlig prestanda. I kombination med en elhydraulisk kontrollbox EHS-1, EHB-1 eller EHB-2 erbjuder EL 4 kontroll av samtliga sprutramps- och dragfunktioner. Alla kontrollboxarna har stora, robusta och manövervänliga strömbrytare. Med en elhydraulisk kontrollbox (EHS-1, EHB-1, EHB-2) kontrollerar du bekvämt samtliga sprutramps- och dragfunktioner. Bekväm och lätthanterlig Den 55 liter stora preparatfyllaren kan svängas ut för lätt åtkomlighet och du står stadigt på marken vid påfyllningen. Tvättar händerna gör du i en separat 20 liters tvättvattentank. Det finns två förvaringsutrymmen ett för rena kläder och det andra för använd skyddsutrustning. Pump och påfyllningsanslutning För den självsugande kolvmembranpumpen finns en pump med påfyllningsanslutning och snabbkopplingar (tillval) som snabbt fyller sprutan. Med en separat överföringsanslutning kan tanken tömmas fullständigt genom att överbliven vätska pumpas över till en förvaringstank. EL-4 automatisk kontrollbox: ett enkelt, tillförlitligt sätt att kontrollera och övervaka sprutningen.

10 10 Exklusivt för 700i-serien bogserade sprutor: i-lösningar och i-paket Intelligent sprutning börjar här Med nya 700i är det nu, för första gången, möjligt att utrusta en mellanstor, bogserad spruta med ISOBUS-teknologi och avancerade John Deere i-lösningar som AutoTrac (automatisk styrning), SprayerPro (rampsektionsautomatik), BoomTrac (automatisk rampnivåreglering) och AutoDilute (utspädning av vätskan) och naturligtvis FieldDoc, vårt erkända dokumentationssystem. Allt som behövs är en huvudspak, en GreenStar-monitor för inställning och övervakning av de olika funktionerna, och en StarFire positionsmottagare, som plockar upp GPS-signalen (du väljer den precisionsnivå som passar dig bäst). Komponenterna kan köpas separat eller ta fördel av vårt attraktiva i-paket. Genom att vidareutveckla befintliga i-lösningar har John Deere ökat 700ioch 800i-sprutornas kapacitet och precision ytterligare; förbättringar som belönats med en silvermedalj på Agritechnica 2009.

11 Exklusivt för 700i-serien bogserade sprutor 11 Fördelar med i-paket i-paketet innehåller alla i-lösningar, inklusive den avancerade StarFire itc mottagaren, en GreenStar 2600-monitor, SprayerPro automatik och BoomTrac rampnivåreglering. Varför välja endast vissa i-lösningar, när du kan få allt i ett paket? Huvudspak: Med huvudspaken har du fingertoppskontroll över alla viktiga funktioner under gång. Full kontroll med GreenStar-monitorer Ta full kontroll över sprutningen med en av våra avancerade GreenStar-monitorer. Välj antingen GS 1800 eller den större GS 2600 med pekfingersnavigering. Båda har en fyrfärgsskärm, vilket gör det lätt att visa och identifiera flera funktioner samtidigt. På GreenStar-monitorn förinställer du sprutningen, och med huvudspaken kontrollerar du alla viktiga funktioner under gång. Det är ett enkelt, men effektivt system. Exaktare styrning med en StarFire itc mottagare Med StarFire itc positionsmottagaren har du tillgång till många avancerade funktioner från automatisk styrning till exakt dosering för större precision och effektivitet GreenStar-monitor: Den mest avancerade monitorn för samtliga i-lösningar. Det är en färgmonitor med pekfingersnavigering, delad skärm och konfigurerbar startsida. Det är det ultimata valet för inställning och kontroll av din spruta och samtidig visning av alla funktioner på samma monitor. StarFire itc positionsmottagare: Denna mycket avancerade positionsmottagare låter dig växa i din egen takt. Den är kompatibel med samtliga StarFire satellitsignaler och kan flyttas mellan olika maskinslag och produktplattformar. Det är första steget till satellitnavigering och inkörsporten till en högre precisionsnivå GreenStar-monitor: En kompakt, ISO-förberedd, färgmonitor, perfekt som första monitor. Den är mycket flexibel med full kontroll över de viktigaste sprut- och AMS-funktionerna. Monitorn reglerar spruta, styrning och SprayerPro automatik. Alla mjukknappar och tumratten är ergonomiskt integrerade i huset.

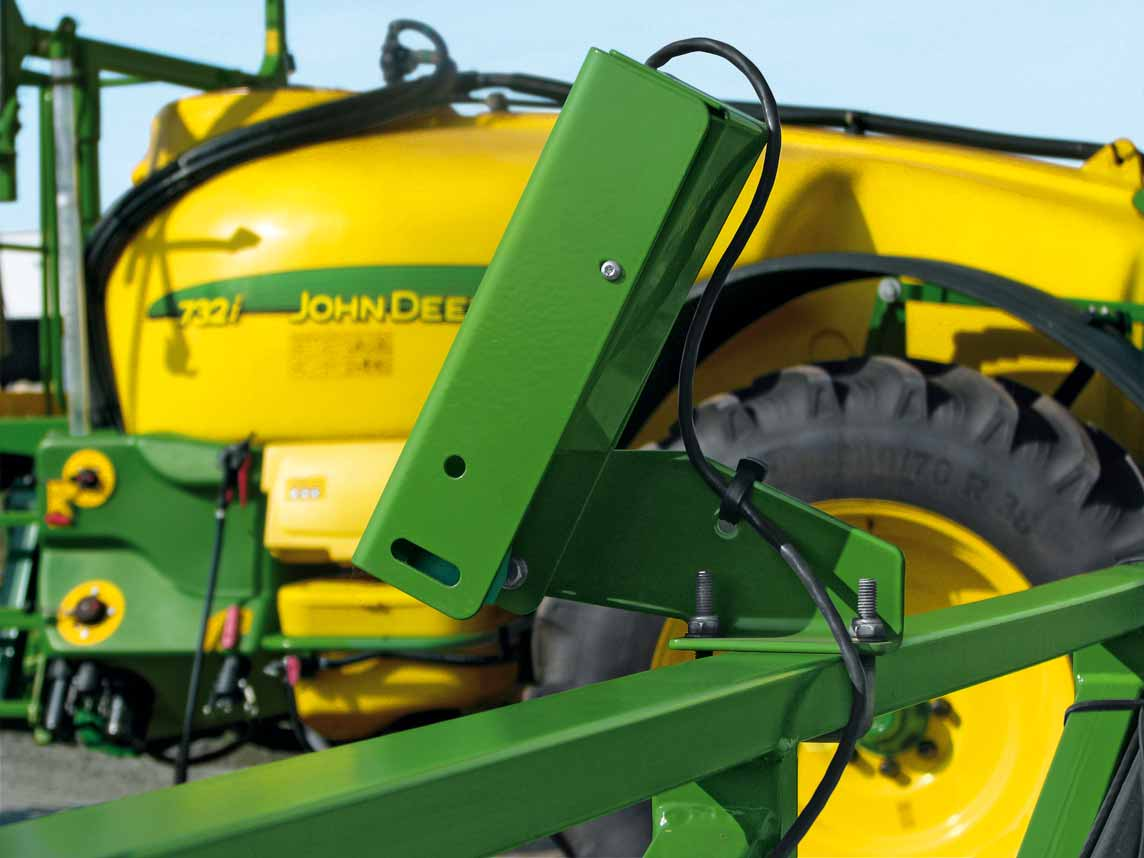

12 12 Exklusivt för 700i-serien bogserade sprutor: Avancerad kontroll, precision och kapacitet Automatik erbjuder väsentligt ökad effektivitet John Deere i-lösningar utnyttjar varje droppe med enastående precision och effektivitet. BoomTrac-systemet kontrollerar automatiskt parallellitet och höjd över grödan. SprayerPro kontrollerar automatiskt till- och frånslagning av sprutrampens sektionsventiler och huvudventilen, FieldDoc dokumenterar och lagrar alla fältdata och AutoDilute-systemet inkluderar fullständig renspolning av hela sprutan efter användning! BoomTrac automatisk rampnivåreglering och höjdjustering BoomTrac använder två ultraljudssensorer en på varje sida på sprutrampen som kontinuerligt mäter och automatiskt justerar rampens parallellitet över grödan. Sprutbilden blir mycket jämnare och föraren kan koncentrera sig på att köra traktorn. BoomTrac rampnivåreglering: Kontrollerar automatiskt parallelliteten och korrekt höjd över grödan.

13 Exklusivt för 700i-serien bogserade sprutor 13 SprayerPro: Undviker överlappningar och mistor, ger en jämnare och exaktare täckning och använder mindre sprutlösning. Sprutkalkylator: Automatisk beräkning av sprutlösning vid varje fyllning av tanken. En skrivare i hytten skriver ut ett kvitto som du tar med dig till påfyllningsstationen. Intelligent SprayerPro-automatik Med SprayerPro slår sektionsventilerna och huvudventilen automatiskt till och från vid körning på oregelbundna fält och på vändtegen. Du kan välja att undvika eller begränsa överlappningar för att förhindra skador på grödan, eller säkerställa full täckning av grödan genom att undvika mistor. Automatisk dokumentation med FieldDoc Med FieldDoc dokumentation och ett desktopprogram kan du förbereda hela sprutningen från ditt kontor. Under arbetets gång spelar FieldDoc in och lagrar automatiskt alla sprutdata som behövs för produktspårning och för att uppfylla alla miljöbestämmelser. Med den nya sprutkalkylatorn i kombination med SprayerProautomatik och AutoDilute-system är John Deere åter steget före beträffande i-lösningar för sprutor. Fördelar: exaktare fyllning av sprutan exaktare och jämnare sprutning automatisk utspädning och styrning av kvarvarande vätska efter avslutad sprutning De nya utökade i-lösningarna för sprutor hjälper dig minimera mängden växtskyddsmedel, skydda miljön och minska dina kostnader. Snabbare och effektivare spolning med AutoDilute-system AutoDilute är ett automatiskt, multicycliskt utspädningssystem som efter sprutningen på ett enkelt sätt styr utspädningen av vätskan för renspolning av hela systemet. Du kan antingen stegvis späda ut vätskan multicycliskt eller via kontinuerlig utspädning av den höga koncentrationen växtskyddsmedel, beroende på tidigare besprutade grödor och använda växtskyddsmedel. AutoDilute uppfyller gällande miljöskyddslagstiftning och alla nuvarande EU-direktiv. Bekväm kontroll av hela utspädningsprocessen, direkt från hytten Ökad kapacitet tack vare snabbare spolning Färre förarmisstag, vilket resulterar i mindre skador på grödan och mindre miljöförorening AutoDilute: En separat pump leder rent vatten från sköljvattentanken till spruttanken för automatisk utspädning av vätskan. Sprutlösningspumpen sprider den utspädda vätskan genom hela cirkulationssystemet och sprutrampen. En specialmeny på GreenStar-monitorn tar hand om hela utspädningsprocessen. Snabbare, enklare beräkning av sprutlösningen med ny sprutkalkylator Glöm penna och papper. Sprutkalkylatorn beräknar hur mycket växtskyddsmedel och vatten du behöver för hela sprutningen för en full tank eller påfyllningar. Förberedd jobbet hemma innan du kör ut på fältet, eller mata in nödvändiga data i GreenStar-monitorn. Inom några sekunder visas svaret på kalkylatorn. Du sparar både tid och växtskyddsmedel!

14 14 700/700i-serien bogserade sprutor: Varför John Deere? Vi finns när du behöver oss När du köper en John Deere spruta, får du inte bara en förstklassig produkt. Hos oss är god service standard, och med på köpet följer en eftermarknadsuppbackning som håller lika hög klass. Återförsäljaren förstår problematiken med att kunna spruta grödan vid rätt tidpunkt och under rätta förhållanden. Hjälpen finns när du behöver den. Du arbetar hela tiden med maximal effektivitet. Tillförlitlig reservdelstillgänglighet och kunniga servicetekniker med tillgång till vår datoriserade tekniska databas gör att eventuella driftstörningar snabbt kan åtgärdas. Delar som inte finns i lager beställs från vår europeiska reservdelsdepå med, i de flesta fall, leverans redan nästa dag. Våra omfattande kvalitetskontroller inte bara uppfyller, utan även överträffar gällande säkerhets- och miljöbestämmelser. Alla John Deere sprutor är fabrikstestade och SKL-certifierade. När varje droppe räknas, räkna med John Deere.

15 700/700i-serien bogserade sprutor 15 Fakta och specifikationer 700/700i specifikationer 724/724i 732/732i 740/740i Nominell tankvolym (liter) Faktisk tankvolym (liter) Sköljvattentank (liter) Tvättvattentank (liter) Pumpkapacitet (liter/min) Ramphöjd (cm)* *Beroende på däckstorlek och rampjustering Vikter 724i/ i/ i/740 Totalvikt, tom spruta (kg) Totalvikt, full spruta (kg) Ungefärlig vikt med standardutrustning och 24 m sprutramp Kontrollbox Rampfunktioner EL-4 med hydrauluttag EL-4 med EHS-1 EL-4 med EHB-1 EL-4 med EHB-2 Hydraulisk in-/utfällning, höjdjustering och tiltning 1 EV + 2 DV Hydraulisk in-/utfällning, höjdjustering, tiltning och in-/utfällning av rampändar Elhydraulisk in-/utfällning, höjdjustering, tiltning och oberoende in-/utfällning av rampändar Elhydraulisk in-/utfällning, höjdjustering, tiltning och oberoende in-/utfällning av rampändar (höger/vänster) Elhydraulisk in-/utfällning, höjdjustering, tiltning och oberoende in-/utfällning av rampändar (höger/vänster) och variabel geometri EV = Enkelverkande; DV = Dubbelverkande 1 DV + fri retur 1 DV + fri retur 1 DV + fri retur 1 DV + fri retur 1 DA + fri retur 1 DV + fri retur 1 DV + fri retur Mått (cm)* Grundutförande Sprutramp A B C D E 724/732/740 18/12 m /732/740 20/12 m /732/740 21/12 m /732/740 24/12 m /732/740 28/14 m /732/740 24/18 m /732/740 27/18 m /732/740 27/21 m /732/740 28/20 m * Ungefärliga mått baserade på sprutor med 520/70R38 däck. Maskinens totalhöjd beror på rampens höjdjustering. Sprutramper Sprutramper Antal sektioner Sektionsbredder (m) Tvådelade ramper 18/12 m /12 m /12 m /12 m /12 m /12 m /14 m 6 4,5-4,5-4,5-4,5-4,5-4,5 28/14 m /14 m /14 m Tredelade ramper 24/18 m /18 m 7 4,5-4, ,5-4,5 27/21 m /20 m Alla sprutramper kan beställas med eller utan cirkulationsledningssystem

16 När varje droppe räknas. Oberoende av om du väljer en 700-serien standard spruta, eller i-utförandet, så har John Deere en modell som säkert passar din verksamhet. Vår stora erfarenhet av sprutteknologi är din säkerhet för att uppnå maximal produktivitet och bästa sprutekonomi på ett sätt som var otänkbart för bara några år sedan. Kombinera med vår erkända tillförlitlighet och hållbarhet, och det är lätt att se varför det lönar sig att välja John Deere kvalitet redan från början. Hos oss är god service och reservdelstillgänglighet standard. Vi hjälper dig att hålla din spruta i toppskick och öka din lönsamhet ytterligare. När varje droppe räknas, räkna med John Deere. Finansiera för att köpa det bästa! Att hitta rätt finansiering är lika viktigt som att välja rätt utrustning. Din John Deere återförsäljare kan erbjuda finansieringsalternativ som är lika bra som produkterna de säljer. Kontakta din John Deere återförsäljare och få mer information om de erbjudande som passar just din verksamhet. Denna broschyr är framtagen för distribution i ett flertal länder. Vissa illustrationer och tillhörande avsnitt kan hänvisa till finansiering, tillbehör och utrustningar som inte är tillgängliga i alla regioner. För ytterligare information kontakta din John Deere återförsäljare. John Deere förbehåller sig rätten till ändringar av specifikationer och utförande i denna broschyr utan föregående meddelande. Den gröna och gula John Deere färgkombinationen, logon med hjorten och namnet John Deere, är Deere & Company varumärken. YY S 11/09 1/1/2
