1 alpex System 16 75mm (Made in Germany) Teknisk handbok Dräneringssystem Elektriska system VVS-system INDUSTRIPRODUKTEr

2 2 FRÄNKISCHE TI alpex System

3 4.6 Index Brandschutz 1 Systembeskrivning Systembeskrivning flerskikts kompositrör Systembeskrivning presskopplingar Systembeskrivning instickskopplingar 7 2 Tekniska data Tekniska data rör Tekniska data kopplingar Systemdata 11 3 Montering Montering klamring och bockning av rör Montering längdutvidgning Montering längdutvidgning och expansionsben 15 4 Dimensionering Dimensionering - tappvattensystem Dimensionering - värmesystem Översikt pressbackar Översikt pressbackar typ: F, U, TH, H, VP Lista på kompatibla pressverktyg 25 6 Monteringsanvisningar 26 8 Provtryckningsprotokoll 30 FRÄNKISCHE TI alpex System 3

4 Systembeskrivning Brandschutz flerskikts kompositrör alpex rörsystem Kvalitet och flexibilitet alpex systemen från FRÄNKISCHE står för kvalitet i kombination med flexibilitet. Både för tappvatten och värmesystem, är alpex det rätta valet. Tillsammans täcker de in dimensionsområdet 16-75mm. Utvalda material Rörmaterial av högsta kvalitet och ett heltäckande sortiment av rördelar i PPSU (Polyphenylsulfone) med gängor i avzinkningsbeständig mässing garanterar snabba och pålitliga installationer. Garanterad säkerhet FRÄNKISCHE prioriterar säkerhet högst. Förutom att ingående komponenter är godkända av DVGW, lämnar man 10 års garanti. alpex & turatec flerskikts kompositrör av högsta kvalitet FRÄNKISCHE flerskikts kompositrör för tappvatten och värmesystem består av 3 lager: Insida och utsida är av plast (PE/PE/PE-RT) och kärnan av en flexibel, stumsvetsad aluminium. Dessa 3 lager är förankrade i varandra med ett speciallim som gör att röret blir en homogen enhet och motsvarar de högsta krav beträffande funktion och livslängd. Stumsvetsningsprocessen gör att aluminiumskiktet har en konstant tjocklek runt om, vilket medför att röret blir lika böjbart åt alla håll och svetsskarven håller även vid höga belastningar. Renlighet och bra planering av rörsystemet är viktigt för vattenkvalitén. Rören levereras därför med proppade rörändar för att skydda mot bakterier och smuts. Alla flerskikts kompositrör från FRÄNKISCHE är lämpliga för livsmedel och innehåller inga ämnen som är skadliga för människor. Dessutom är alla dessa kompositrör 100% diffusionstäta för syre, vilket är särskilt viktigt i värmesystem. turatec multi Detta rör har ett inner- och ytterlager av PE-RT. Röret finns i dim mm och säljs både i raka 5-meters längder eller på rullar om m beroende på dimension. I sortimentet ingår även RIR och isolerade rör på rulle. De många varianterna gör röret mycket användbart till både stammar/stråk och kopplingsledningar. alpex L Ett alupex-rör med ett innerlager av PE och ett ytterlager av PE. Röret finns i dim mm och säljs i raka 5-meters längder. Detta rör används till stammar/stråk. PE-RT PE skikt Special lim. Aluminium PE PE skikt Special lim. Aluminium turatec multi Dim mm alpex L Dim mm 4 FRÄNKISCHE TI alpex System

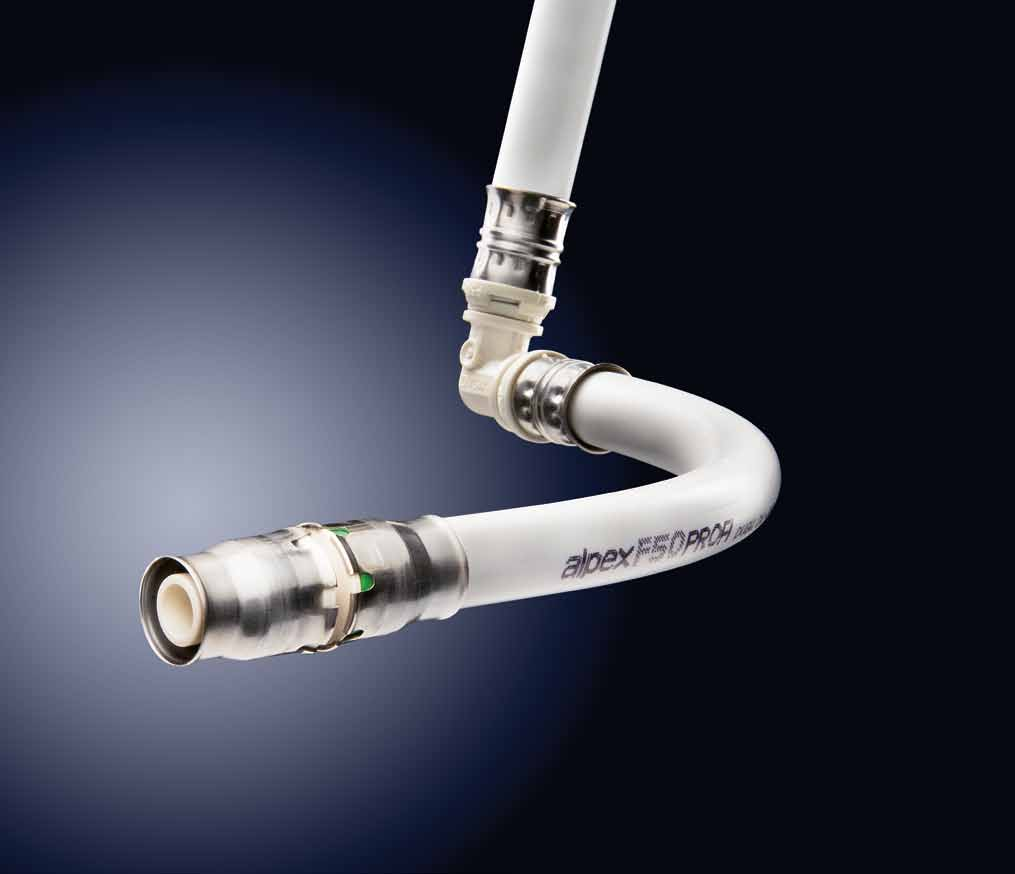

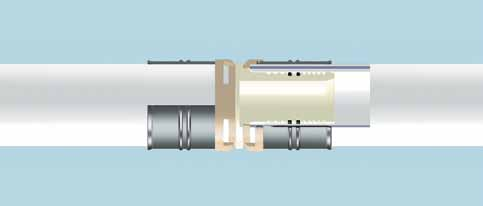

5 Brandschutz Systembeskrivning presskopplingar alpex presskopplingar FRÄNKISCHE använder högkvalitativ PPSU i sina kopplingar, för att materialet garanterar högsta hållfasthet och unika egenskaper. Rördelarna är helt korrosionsfria och okänsliga mot beläggningar och inträngning av substanser i vattnet. De är trycktåliga och motståndskraftiga mot kemikalier, även under lång tid och vid höga temperaturer. PPSU är säkert att använda för livsmedel och avger inga skadliga ämnen, vilket gör det lämpligt att använda även till medicinska ändamål. alpex F50 PROFI koppling 16-32mm Materialet PPSU (Polyphenylsulfone) ger starka kopplingar som är motståndskraftiga mot spänningskorrosion och utomordentliga egenskaper vid höga temperaturer. De gängade kopplingarna är tillverkade av avzinkningsbeständig mässing (DIN EN 12164) Presshylsa i rostfritt stål med styrning för pressbacken Siktfönster för att enkelt kontrollera att röret är instucket Möjligt att pressa med F, U, TH, H och VP-pressbackar Dubbla o-ringar för täthet vid pressning 1 koppling 5 olika presskonturer passar! Med alpex F50 PROFI koppling 16-32mm, erbjuder FRÄNKISCHE fördelen med att kunna använda 5 olika presskonturer. Alla alpex F50 PROFI kopplingar kan pressas med F, TH, U, H och VP pressbackar, ihop med diverse olika pressmaskiner. En klar fördel för montören som inte behöver köpa nya pressbackar! F presskontur : Fränkische U presskontur : diverse tillverkare TH presskontur : diverse tillverkare H presskontur : diverse tillverkare VP presskontur : diverse tillverkare FRÄNKISCHE TI alpex System 5

6 Systembeskrivning Brandschutz presskopplingar alpex L koppling 40-75mm Erkänt hög kvalitet Alpex L kan pressas med presskontur F och utgör ett växande sortiment kopplingar i stora dimensioner och är ett utmärkt komplement till alpex F50 PROFI. Alpex L kopplingarna är tillverkade i PPSU plast eller avzinkningsbeständig mässing och har presshylsor av rostfritt stål. Kopplingarna i dimension 40-75mm kan enkelt monteras med pressverktyg. Presshylsa i rostfritt stål med styrning för pressbacken Pressas med presskontur F Dubbla o-ringar för täthet vid pressning Siktfönster för att enkelt kontrollera att röret är instucket Med de kompatibla Rörsystemen turatec multi (dim 16, 20, 26, 32) och alpex L (dim 40, 50, 63, 75) erbjuder FRÄNKISCHE utmärkta möjligheter att jobba snabbt och enkelt. Kontrollerad säkerhet med läckageindikering på kopplingarna 16-75mm På grund av rörens och kopplingarnas höga kvalitet och snäva toleranser, har vi försett kopplingarna med läckageindikering. Anledningen är att man vid provtryckningen omedelbart skall upptäcka om någon koppling inte är pressad, så att man kan undvika ev. vattenskador i ett senare skede. En opressad koppling skall alltså läcka! Denna förprovning måste ske inom intervallet 1,0-6,5 bars tryck. Se sid FRÄNKISCHE TI alpex System

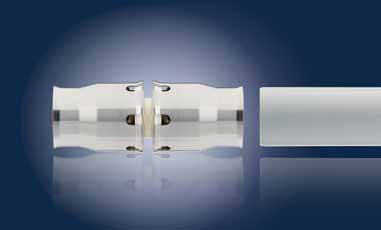

7 Brandschutz Systembeskrivning instickskopplingar alpex-plus helt enkelt en enklare koppling! Under de senaste åren har tekniken för att sammanfoga rör för VVS system utvecklats konstant. Utvecklingen har gått från svetsning och lödning av metalliska material till gängor och kopplingar i kompositmaterial. Den senaste tidens utveckling har gett en ny typ av kopplingar: Instickskopplingar. Den innovativa FRÄNKISCHE alpexplus instickskopplingen i dimensionerna 16, 20 och 26mm utmärker sig genom den säkra och genomtänkta designen som underlättar montagearbetet för installatören. Högkvalitativa material och en innovativ säkerhetsindikator ger tillförlitlighet och trygghet. Reducerad installationstid genom den innovativa instickskopplingen i smidig design samt full kompabilitet med alla FRÄNKISCHE kompositrör i dimensionerna 16-32mm gör Alpexplus till förstahandsvalet. I tillägg till DVGW godkännande, som verifierar den höga kvalitén i alpexplus systemet ger vi även en 10 årig garanti för hela alpex-plus sortimentet. Den innovativa (gröna) indikatorn gör så att man ser om röret har tryckts in tillräckligt långt i kopplingen. För att kontrollera att röret är instuckit ända in se om den gröna signalringen syns! FRÄNKISCHE TI alpex System 7

8 Systembeskrivning Brandschutz instickskopplingar alpex-plus snabb, tillförlitlig, kompatibel Helt enkelt snabbt alpex-plus kopplingar är snabba och enkla att installera: kalibrera/grada (med samma verktyg), tryck in röret - klart. Det bekväma arbetssättet underlättar och påskyndar arbetet markant. Tack vare den unika designen är FRÄNKISCHE instickskopplingar särskilt lämpliga för installationer i trånga utrymmen. Den innovativa designen möjliggör en enkel och god isolering av rörsystemet då man kan skjuta isoleringen över den kompakta kopplingen. Använder man kopplingen tillsammans med förisolerade alpexrör kan man mycket enkelt få ett komplett isolerat system. Helt enkelt säkert FRÄNKISCHE använder bara de bästa materialen för den innovativa alpexplus kopplingen samt presskopplingen alpex F50 PROFI. Basen är tillverkad av högvärdig polyphenylsulfone (PPSU) plast. Detta material är testat i rymden och har väldigt god slagtålighet och innehåller inga skadliga ämnen. Gängade övergångar och skruvkopplingar är tillverkade av avzinkningshärdig mässing enligt standarden DIN EN FRÄNKISCHE använder rostfritt stål för hylsan och gripringslåsningen vilket gör den särskilt lämplig för tuffa miljöer. Den nya instickskopplingen har en innovativ indikator som visar när röret är helt och fullt instucket i kopplingen. Röret är korrekt sammanfogat då indikatorn på kopplingen blir grön. FRÄNKISCHE erbjuder installatören ett komplett, genomtänkt produktutbud. Genom kompabiliteten kan installatören välja att antingen använda den beprövade presskopplingen alpex F50 PROFI eller den nya instickskopplingen alpex-plus. Båda kopplingarna passar till alla FRÄNKISCHE kompositrör. alpex-plus - helt enkelt en enklare koppling! alpex-plus är kompatibel med alla FRÄNKISCHE kompositrör 16-26mm. alpex-plus dess slimmade design och kombinationen av plast och rostfritt stål gör den unik. 8 FRÄNKISCHE TI alpex System

9 Brandschutz Tekniska data rör Rör Rörtyp turatec multi alpex L Dimension (mm) 16x2,0 20x2,0 26x3,0 32x3,0 40x3,5 50x4,0 63x4,5 75x5,0 Invändig dim. (mm) Rörets vikt (g/m) Vatteninnehåll (l/m) 0,113 0,201 0,314 0,531 0,855 1,385 2,29 3,316 Material PE-RT / AL / PE-RT PE / AL / PE Ytjämnhet rörvägg 0,007 0,007 Max. arbetstemp. 70 C 95 C Max.arb.tryck vid max. arbetstemp. 10 bar 10 bar Termisk konduktivitet 0,45 W/m x K 0,45 W/m x K Expansionskoefficient 0,026 mm/m x K 0,026 mm/m x K Minsta bockningsradie(mm) Utan verktyg Med bockfjäder inv Med bockverktyg Skyddsrör DN Utv/inv diameter Material Vikt Termisk konduktivitet (mm) (g/m) (W/mxK) 16mm RIR 24/19 PE-HD 55 0,45 20mm RIR 28/23 PE-HD 62 0,45 Isolering på rör D DA Dim D A D Material Vikt Termisk kond. (mm) (mm) (g/m) (W/mxK) 16x2 9mm isol ,040 20x2 9mm isol Mjukt PE-skum 201 0,040 26x3 13mm isol med skyddshölje 161 0,040 32x2 13mm isol ,040 Sortimentet omfattar även isolerade RIR. FRÄNKISCHE TI alpex System 9

10 Brandschutz Tekniska data kopplingar alpex F50 PROFI kopplingar Rörkopplingar Kopplingar med gänga Dimension 16x2,0 / 20x2,0 / 26x3,0 / 32x3,0 Material PPSU (Polyphenylsulfone) Avzinkningsbeständig mässing Användningsområde Värmesystem och tappvattensystem Presshylsa Rostfritt stål Presskontur F U TH H VP Läckageindikering enl. W534 Ja alpex L kopplingar Rörkopplingar Kopplingar med gänga Dimension 40x3,5 / 50x4,0 / 63x4,5 / 75x5,0 Material PPSU (Polyphenylsulfone) Avzinkningsbeständig mässing Användningsområde Värmesystem och tappvattensystem Presshylsa Rostfritt stål Presskontur F Läckageindikering enl. W534 Ja alpex-plus kopplingar Rörkopplingar Kopplingar med gänga Dimension 16x2,0 / 20x2,0 / 26x3,0 Material PPSU (Polyphenylsulfone) Avzinkningsbeständig mässing Användningsområde Värmesystem och tappvattensystem Instickshylsa Rostfritt stål Läckageindikering enl. W534 Nej 10 FRÄNKISCHE TI alpex System

11 Brandschutz Systemdata Användningsområde I bostäder, offentliga byggnader och industri. Dimensioner turatec multi 16x2,0, 20x2,0, 26x3,0, 32x3,0 Uppbyggnad flerskikts kompositrör Tappvatten Värmevatten Tryckluft Vacuum Kylmedia Installationer inomhus Installationer utomhus Installationstemperatur Gängade anslutningar Godkännande Blandning av olika fabrikat alpex L 40x3,5, 50x4,0, 63x4,5, 75x5,0 turatec multi PE-RT / AL / PE-RT med stumsvetsat aluminiumlager i mitten. alpex L PE / AL / PE med stumsvetsat aluminiumlager i mitten, PE på utsidan. Rören är testade och godkända för dricksvatteninstallationer på varmt och kallt vatten. Rören är lämpliga för värmevatten och täta mot syrediffusion genom aluminiumlagret i mitten. Rören kan användas i oljefria tryckluftsystem upp till 12 bar arbetstryck vid max. +40 C. Rören får användas i vacuumsystem ner till -0,8 bar och max. +40 C. Frostskydd med glykol upp till 35% är OK. Enligt Säker vatten får kopplingar inte gjutas eller byggas in i golv och väggar. Rördelar av mässing får ej utsättas för ammoniak och klorider. Endast godkända läcksprayer får användas på rördelar av PPSU. Rör och kopplingar får ej utsättas för UV-strålning (solljus). Den bästa omgivningstemperaturen vid installation är över 0 C, men man kan installera ner till -10 C. För installationer under -10 C, måste speciella åtgärder vidtagas enligt pressmaskin leverantörens anvisningar. Alla gängor skall tätas på lämpligt sätt. Lin med ett godkänt smörjmedel är att rekommendera. Typgodkännande är sökt i Sverige. Det finns DVGW-godkännande på rören idag. Vi garanterar endast installationer med rör och kopplingar av vårt fabrikat. Om man blandar in rör eller kopplingar av andra fabrikat gäller inte vår garanti. FRÄNKISCHE TI alpex System 11

12 Brandschutz Montering klamring och bockning av rör Klamringsavstånd DN Rördimension (mm) Klamringsavstånd S (mm) Rörets vikt med vatten (kg/m) Horisontellt I stödskena Vertikalt 12 16x2, , x2, , x3, , x3, , x3, , x4, , x4, , x5, ,916 För klamring skall gummiklädda klammer avsedda för plaströr användas. Rören skall monteras så att det inte är spänningar i kopplingarna. Vid ingjutning skall rören förankras varje meter för att förhindra att de flyter upp. S L S L S S Bockningsradie Bockningen av röret skall göras så att det inte plattas ut och ytterhöljet får inte skadas. Vid klamring skall man se till att rören kan röra sig när det förväntas längdutvidgning.(se separat kapitel) Minsta tillåtna bockningsradie R (Se figur till vänster och tabell nedan) S R Rördimension d a x s (mm) Utan verktyg (mm) Med bockfjäder inv. (mm) Med bockverktyg (mm) R da 16x2, x2, x3, x3, x3, x4, x4, FRÄNKISCHE TI alpex System

13 3.2 Montering längdutvidgning Längdutvidgning Upphängningen av ett rörsystem skall dels hålla röret på plats och ta upp eventuella längdutvidgningar vid temperaturvariationer på mediat. Detta görs genom att vissa rörklammor låser fast röret (fixpunkt) och andra låter röret röra sig axialt (glidpunkt). Placeringen av fixpunkter och glidpunkter är avgörande för hur längdutvidgningar tas upp utan att skada röret. Vid behov kan man göra expansionslyror (U), men ett flerskiktsrör har relativt liten längdutvidgning. Vid avgrening skall fixering anordnas om inte avgreningens expansionsben är tillräcklig enligt Dimensionering av expansionsben på sid 14. Fixering får ej sättas på T-rörs kopplingen. Fixpunkt Glidpunkt Termisk expansion Förändringar av rörlängden på grund av uppvärmning och avkylning. Koefficienten för längdutvidgning på FRÄNKISCHE flerskiktsrör är 0,026 mm/m x K. Exempel Temperaturdifferens ΔT Rörets längd L Koefficient α Längdutvidgning ΔL 50 K (grader) 5 m 0,026 mm/mxk 6,5 mm ΔL = α x L x ΔT = 0,026 x 5 x 50 = 6,5mm Rörlängd L (m) Temperaturdifferens DT (K) ,1 0,026 0,052 0,078 0,104 0,130 0,156 0,182 0,2 0,052 0,104 0,156 0,208 0,260 0,312 0,364 0,3 0,078 0,156 0,234 0,312 0,390 0,468 0,546 0,4 0,104 0,208 0,312 0,416 0,520 0,624 0,728 0,5 0,130 0,260 0,390 0,520 0,650 0,780 0,910 0,6 0,156 0,312 0,468 0,624 0,780 0,936 1,092 0,7 0,182 0,364 0,546 0,728 0,910 1,092 1,274 0,8 0,208 0,416 0,624 0,832 1,040 1,248 1,456 0,9 0,234 0,468 0,702 0,936 1,170 1,404 1,638 1,0 0,260 0,520 0,780 1,040 1,300 1,560 1,820 2,0 0,520 1,040 1,560 2,080 2,600 3,120 3,640 3,0 0,780 1,560 2,340 3,120 3,900 4,680 5,460 4,0 1,040 2,080 3,120 4,160 5,200 6,240 7,280 5,0 1,300 2,600 3,900 5,200 6,500 7,800 9,100 6,0 1,560 3,120 4,680 6,240 7,800 9,360 10,920 7,0 1,820 3,640 5,460 7,280 9,100 10,920 12,740 8,0 2,080 4,160 6,240 8,830 10,400 12,480 14,560 9,0 2,340 4,680 7,020 9,360 11,700 14,040 16,380 10,0 2,600 5,200 7,800 10,400 13,000 15,600 18,200 FRÄNKISCHE TI alpex System 13

14 3.2 Montering längdutvidgning och expansionsben Dimensionering av expansionsben Rörelserna i ett rörsystem i stammar och stråk begränsas av utrymmet i schakt och källargångar. Man kan ta upp längdutvidgningen genom expansionsben som utförs på olika sätt beroende på installationens beskaffenhet. Formler Längdutvidgning ΔL = α x L x ΔT (m) Längd på expansionsben L s = C x d a x ΔL (mm) Förklaringar α Koefficient för längdutvidgning (1/K) C Materialspecifik konstant (=33) d a Rörets utvändiga diameter (mm) L Rörets längd (m) ΔL Längdutvidgning (mm) L s Expansionsbenets längd ΔT ΔT Temperaturdifferens (K) Längdutvidgning ΔL (mm) K 6 0 K 50 K 40 K 3 0 K 2 0 K 10 K x 2,0 2 0 x 2, x 3,0 32 x 3,0 40 x 3,5 5 0 x 4,0 63 x 4,5 75 x 5,5 Exempel Rörets längd L (m) Rörets längd = 12m Temperaturdifferens ΔT 50 K Expansionsbenets längd LS (cm) Längdutvidgning ΔL 15,6mm Rörets utvändiga diameter d a 26 mm Expansionsbenets längd L s 66,5 cm 14 FRÄNKISCHE TI alpex System

15 3.3 Montering längdutvidgning och expansionsben Anwendungsbeispiele Anwendungsbeispiele Placering av expansionsben L L L L L L L L S S L L S S L L S S L S L S L S GP GP GP GP Ausgleich der der Längenänderung durch durch einen einen Ausgleich der Längenänderung durch einen Biegeschenkel L L Biegeschenkel L S S Ausgleich Kompensering der Längenänderung av längdutvidgning durch med einen ett expansionsben L S Biegeschenkel L S L L SS S S 2 2 Ausgleich der der Längenänderung durch durch einen einen Dehnungsbogen L S Ausgleich der Längenänderung durch einen Dehnungsbogen 2 Kompensering Ausgleich der av Längenänderung längdutvidgning durch med ett einen dubbelt Dehnungsbogen expansionsben U L L L GP GP GP GP Legende Förklaringar Legende d aa d a Rohraußendurchmesser a Rohraußendurchmesser Rörets utvändiga diameter Legende Festpunkt Festpunkt GP Fixpunkt d GPGleitpunkt GP GP a Gleitpunkt Rohraußendurchmesser L Glidpunkt L Leitungslänge Leitungslänge Festpunkt L GP Längenausdehnung Gleitpunkt Rörets längd Längenausdehnung L S ΔL L S L S Biegeschenkel(länge) Biegeschenkel(länge) Leitungslänge Längdutvidgning L s Längenausdehnung Expansionsbenets längd Biegeschenkel(länge) L S Ausgleich der der Längenänderung durch durch einen einen Biegeschenkel L L Ausgleich der Längenänderung durch einen Biegeschenkel L S S Kompensering av längdutvidgning med ett expansionsben L S d aa d a d a GP GP GP GP L S L S L S Ausgleich der Längenänderung durch einen Biegeschenkel L OBS! Rören skall monteras så att det inte är spänningar S i kopplingarna. Exempel på kompensation för längdutvidgning med ett expansionsben L S på stammar LL L S S S L S L S L S L S L S Vid avgrening skall fixering anordnas om inte avgreningens expansionsben är tillräcklig enligt Dimensionering av expansionsben på sid 14. Fixering får ej sättas på T-rörs kopplingen. FRÄNKISCHE TI alpex System 15

16 4.1 Dimensionering tappvattensystem Normflöden vid tappställe För vardera varm- och kallvatten För enbart kallvatten För varm- eller kallvatten Tappställe Normflöde, l/s Tappställe Normflöde, l/s Tappställe Normflöde, l/s Badkar 0,3 l/s Hushållstvättmaskin ( 5 kg) 0,2 l/s Hushållstvättmaskin 0,2 l/s Diskbänk 0,2 l/s Vattenklosett 0,1 l/s Dusch Tvättlåda Utslagsback Tvättställ Bidé 0,2 l/s 0,2 l/s 0,2 l/s 0,2 l/s 0,1 l/s Tappventil vid golvbrunn och gårdsbevattning till småhus 0,2 l/s 16 FRÄNKISCHE TI alpex System

17 4.1 Dimensionering tappvattensystem Sannolikt flöde (Qs) Högsta enskilda flöde 0,1 l/s Summerat normflöde Q N (l/s) Högsta enskilda flöde 0,2 l/s Högsta enskilda flöde 0,3 l/s Sannolikt flöde Q S (l/s) 0,1 0,10 0,2 0,15 0,4 0,2 0,20 0,8 0,25 1,3 0,5 0,3 0,30 1,8 0,9 0,35 2,5 1,4 0,4 0,40 3,4 1,9 1,0 0,45 4,0 2,5 1,4 0,50 5,0 3,4 2,0 0,55 6,0 4,0 2,5 0,60 7,0 5,0 3,5 0,65 8,0 6,4 4,5 0,70 9,0 6,9 5,0 0,75 10,0 8,0 6,0 0,80 12,5 9,0 7,0 0,85 13,0 9,9 9,0 0,90 13,5 11,2 11,0 0,95 16,0 13,5 12,0 1,00 14,9 13,0 1,05 15,7 14,0 1,10 16,5 16,0 1,15 19,0 17,0 1,20 20,0 19,0 1,25 21,8 22,0 1,30 25,0 24,0 1,40 27,0 24,0 1,50 32,0 28,0 1,60 33,0 30,0 1,70 38,0 35,0 1,80 40,0 37,0 1,90 43,0 40,0 2,00 48,0 45,0 2,10 58,0 52,0 2,30 64,0 60,0 2,50 72,0 68,0 2,70 87,0 80,0 3,00 100,0 97,0 3,40 127,0 122,0 4,00 149,0 144,0 4,50 FRÄNKISCHE TI alpex System 17

18 4.1 Dimensionering tappvattensystem Tryckfall i alpex kompositrör Tryckfall i alpex kompositrör vid mediatemp. 10 C Friktionstryckfallet R och den beräknade flödeshastigheten V som en funktion av det sannolika flödet Qs. Dim 16 x 2,0 20 x 2,0 26 x 3,0 32 x 3,0 40 x 3,5 50 x 4,0 63 x 4,5 75 x 5,0 Flöde Qs R V R V R V R V R V R V R V R V l/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m m/s 0, ,1 0, , ,10 0, , , ,10 0, , , ,13 0, , , ,15 7 0,10 0, , , ,20 9 0,12 0, , , , ,14 0, , , , ,15 0, , , , ,18 0, , , , ,20 0, , , , ,25 0, , , , ,30 0, , , , ,35 0, , , , ,40 0, , , , ,45 0, , , , ,35 0, , , , ,40 0, , , , ,48 0, , , , ,55 0, , , , ,35 0, , , , ,40 0, , , , ,45 0, , , , ,48 0, , , , ,50 0, , , , ,55 0, , , , , ,35 0, , , , , ,38 0, , , , , ,40 0, , , , , ,43 1, , , , ,45 1, , , , ,46 1, , , , ,48 1, , , , ,50 1, , , , ,53 1, , , , ,55 1, , , , ,58 1, , , , ,63 1, , , , ,65 1, , , ,70 1, , , ,75 1, , , ,80 1, , , ,83 2, , , ,90 2, , , ,95 2, , , ,05 2, , , ,15 2, , ,25 3, , ,30 3, , ,40 3, , ,50 3, , , ,0 3, , ,1 4, , ,2 4, , ,26 4, , ,34 4, , ,4 4, , ,45 5, , ,5 5, , ,65 6, ,8 6, ,0 7, ,1 7, ,3 8, ,4 18 FRÄNKISCHE TI alpex System

19 4.1 Dimensionering tappvattensystem Tryckfallsdiagram för tappvattensystem Hastighet (m/s) ,5 0,5 1,0 1,5 2,0 2,5 3,0 4,0 5,0 75 x 5,0 alpex L 63 x 4,5 alpex L 50 x 4,0 alpex L 40 x 3,5 alpex L 32 x 3,0 26 x 3,0 turatec multi turatec multi 20 x 2,0 turatec multi 16 x 2,0 turatec multi. Flöde V (l/s) 0,1 0, (Pa/m) ,1 0,5 1, Tryckfall/meter rör (mbar) Tryckfallsdiagram (t = 10 C) Korrektionsfaktorer vid annan mediatemperatur än 10 C Hastighet Korrektionsfaktor ϕ beroende på mediatemperatur V (m/s) 10 C 20 C 30 C 40 C 50 C 60 C 70 C 80 C 90 C 0,5 1,0 0,93 0,88 0,83 0,79 0,76 0,73 0,71 0,68 1,0 1,0 0,94 0,89 0,84 0,81 0,78 0,76 0,73 0,71 2,0 1,0 0,94 0,90 0,86 0,84 0,81 0,81 0,77 0,75 3,0 1,0 0,95 0,91 0,88 0,86 0,83 0,81 0,80 0,78 4,0 1,0 0,95 0,92 0,89 0,87 0,85 0,83 0,82 0,80 5,0 1,0 0,96 0,93 0,90 0,88 0,86 0,84 0,83 0,82 6,0 1,0 0,96 0,93 0,91 0,88 0,87 0,86 0,84 0,83 FRÄNKISCHE TI alpex System 19

20 4.4 Dimensionering värmesystem Vi rekommenderar att följande flödeshastigheter inte överträdes vid dimensioneringen: Radiator anslutningsledningar 0,3 m/s Distributionsledningar, värme 0,5 m/s Källarstråk och stammar, värme 0,8 m/s. Den maximala värmelasten Q N vid olika flödeshastigheter och temperaturdifferenser ΔT för alpex kompositrör 16-32mm framgår av nedanstående tabell: Radiator anslutningsledningar 0,3 m/s Rördimension (mm) 16 x 2,0 20 x 2,0 26 x 3,0 32 x 3,0 Massflöde m (kg/h) Värmelast Q N (W) vid ΔT = 5K Värmelast Q N (W) vid ΔT = 10K Värmelast Q N (W) vid ΔT = 15K Värmelast Q N (W) vid ΔT = 20K Distributionsledningar, värme 0,5 m/s Rördimension (mm) 16 x 2,0 20 x 2,0 26 x 3,0 32 x 3,0 Massflöde m (kg/h) Värmelast Q N (W) vid ΔT = 5K Värmelast Q N (W) vid ΔT = 10K Värmelast Q N (W) vid ΔT = 15K Värmelast Q N (W) vid ΔT = 20K Källarstråk och stammar, värme 0,8 m/s Rördimension (mm) 16 x 2,0 20 x 2,0 26 x 3,0 32 x 3,0 Massflöde m (kg/h) Värmelast Q N (W) vid ΔT = 5K Värmelast Q N (W) vid ΔT = 10K Värmelast Q N (W) vid ΔT = 15K Värmelast Q N (W) vid ΔT = 20K FRÄNKISCHE TI alpex System

21 4.4 Dimensionering värmesystem Tryckfallstabell för alpex kompositrör vid olika ΔT (tilloppstemperatur = 60 C) Anslutningsledning (W) Massflöde 16 x 2,0 20 x 2,0 26 x 3,0 32 x 3,0 ΔT=20 ΔT=15 ΔT=10 ΔT=5 kg/h m/s mbar/m m/s mbar/m m/s mbar/m m/s m/bar ,11 0, ,6 0,13 0, ,2 0,15 0, ,8 0,17 0, ,4 0,19 0,63 0,11 0, ,21 0,74 0,12 0, ,2 0,26 1,02 0,14 0, ,4 0,3 1,32 0,17 0,34 0,11 0, ,6 0,34 1,64 0,19 0,42 0,12 0, ,8 0,38 2,06 0,22 0,52 0,14 0, ,43 2,39 0,24 0,62 0,15 0, ,2 0,47 2,85 0,26 0,72 0,17 0,25 0,1 0, ,4 0,51 3,36 0,29 0,84 0,18 0,29 0,11 0, ,6 0,56 3,88 0,31 0,97 0,2 0,33 0,12 0, ,8 0,6 4,47 0,34 1,1 0,22 0,38 0,13 0, ,64 5,1 0,36 1,25 0,23 0,43 0,14 0, ,2 0,68 5,74 0,38 1,4 0,25 0,48 0,15 0, ,4 0,73 6,31 0,41 1,56 0,26 0,53 0,15 0, ,6 0,77 6,93 0,43 1,74 0,28 0,58 0,16 0, ,8 0,81 7,63 0,46 1,92 0,29 0,64 0,17 0, ,86 8,4 0,48 2,11 0,31 0,7 0,18 0, ,2 0,9 9,19 0,51 2,24 0,32 0,77 0,19 0, ,4 0,94 10,02 0,53 2,45 0,34 0,84 0,2 0, ,6 0,98 10,83 0,55 2,65 0,35 0,91 0,21 0, ,8 1,03 11,66 0,58 2,87 0,37 0,98 0,22 0, ,6 3,07 0,38 1,06 0,23 0, , ,63 3,32 0,4 1,14 0,24 0, ,66 3,61 0,42 1,24 0,25 0, , ,69 3,91 0,44 1,35 0,26 0, ,72 4,23 0,46 1,45 0,27 0, , ,75 4,53 0,48 1,55 0,28 0, ,78 4,87 0,5 1,66 0,3 0, ,84 5,49 0,54 1,89 0,32 0, ,9 6,25 0,58 2,15 0,34 0, ,96 7 0,62 2,42 0,36 0, ,02 7,84 0,65 2,65 0,39 0, ,69 2,95 0,41 0, ,73 3,26 0,43 0, ,77 3,58 0,46 1, ,85 4,27 0,5 1, ,92 4,97 0,56 1, ,71 0,59 1, ,64 1, ,68 2, ,73 2, ,77 2, ,82 2, ,87 3, ,91 3, ,96 3, ,18 FRÄNKISCHE TI alpex System 21

22 4.4 Dimensionering värmesystem Tryckfallstabell för alpex kompositrör vid olika ΔT (tilloppstemperatur = 60 C) Anslutningsledning (W) Massflöde 40 x 3,5 50 x 4,0 63 x 4,5 75 x 5,0 ΔT=20 ΔT=15 ΔT=10 ΔT=5 kg/h m/s mbar/m m/s mbar/m m/s mbar/m m/s mbar/m ,28 0,32 0,17 0,1 0,11 0, ,31 0,38 0,19 0,12 0,12 0, ,34 0,45 0,21 0,14 0,13 0, ,37 0,52 0,23 0,16 0,14 0, ,4 0,59 0,24 0,18 0,15 0, ,42 0,67 0,26 0,21 0,16 0, ,45 0,75 0,28 0,24 0,17 0, ,48 0,84 0,3 0,26 0,18 0, ,51 0,93 0,31 0,29 0,19 0, ,54 1,02 0,33 0,32 0,2 0, ,57 1,11 0,35 0,35 0,21 0, ,59 1,21 0,37 0,38 0,22 0, ,62 1,32 0,38 0,41 0,23 0, ,65 1,43 0,4 0,45 0,24 0, ,68 1,54 0,42 0,48 0,25 0, ,71 1,66 0,44 0,52 0,26 0, ,74 1,78 0,45 0,56 0,27 0, ,76 1,91 0,47 0,6 0,29 0, ,79 2,04 0,49 0,63 0,3 0, ,82 2,16 0,51 0,67 0,31 0, ,85 2,29 0,52 0,72 0,32 0, ,88 2,43 0,54 0,76 0,33 0, ,9 2,46 0,56 0,81 0,34 0, ,93 2,61 0,58 0,85 0,35 0, ,96 2,77 0,59 0,9 0,36 0, ,99 2,94 0,61 0,95 0,37 0, ,02 3,11 0,63 1,01 0,38 0, ,66 1,11 0,4 0, ,7 1,23 0,42 0, ,73 1,35 0,44 0, ,77 1,47 0,46 0, ,8 1,59 0,49 0, ,84 1,72 0,51 0, ,87 1,84 0,53 0, ,91 1,98 0,55 0, ,94 2,11 0,57 0, ,98 2,25 0,59 0, ,01 2,39 0,61 0,71 0,41 0, ,63 0,73 0,43 0, ,69 0,86 0,47 0, ,74 0,98 0,50 0, ,79 1,12 0,54 0, ,84 1,27 0,58 0, ,89 1,41 0,61 0, ,95 1,55 0,65 0, ,00 1,72 0,68 0, ,05 1,85 0,72 0, ,15 2,2 0,79 0, ,25 2,58 0,86 1, ,35 2,98 0,94 1, ,46 3,42 1,01 1, ,15 1, ,29 2, ,44 2, ,58 3, ,73 3, ,87 4, ,02 4,82 22 FRÄNKISCHE TI alpex System

23 4.4 Dimensionering värmesystem Tryckfallsdiagram för värmesystem Temperaturdifferens ΔT = 20 K (tilloppstemperatur = 60 C) Hastighet v (m/s) ,15 0,2 0,25 0,3 0,4 1,5 1,25 1,0 0,9 0,8 0,7 0,6 0,5 63 x 4,5 alpex L 50 x 4,0 alpex L 40 x 3,5 alpex L 32 x 3,0 turatec multi 26 x 3,0 turatec multi 20 x 2,0 turatec multi 16 x 2,0 turatec multi 75 x 5,0 alpex L Massflöde (kg/h) Tryckfallsdiagram (t = 60 C) Tryckfall R (Pa/m) FRÄNKISCHE TI alpex System 23

24 5.1 Översikt pressbackar typ: F, U, TH, H, VP alpex F50 PROFI Möjliga pressbacks-konturer F, U, TH, H, VP F-kontur Fabrikat System U-kontur TH-kontur H-kontur VP-kontur Presskontur F Dim. 16, 20, 26, 32 Fränkische Rohrwerke CONEL Pfeiffer & May alpex F50 PROFI, alpex-duo CONNECT MULTI traconnect Presskontur U Dim. 16, 20, 25, 32 Fränkische Rohrwerke CONEL Jupiter Pfeiffer & May Uponor Wavin alpex F50 PROFI CONNECT MULTI Heizsystem traconnect Unipipe, Airpipe Future K1, Future K2 Tigris, Tigris Alupex Presskontur TH Dim. 16, 20, 26, 32 Fränkische Rohrwerke Comap Comisa Dalpex Empur CONEL Gabo Systemtechnik Giacomini Henco Idorstar Lavagrund LK Multitherm Pfeiffer & May Polysan Praski Purmo Schütz EHT Schlösser Simplex SST-Rolltec Viessmann alpex F50 PROFI Florys, Sudopress Skin COMISA-PRESS Laser Multi Dalpex PEPRESS CONNECT MULTI Press-Systeme GiacoFlex, GiacoTherm Press-Systeme Hencostar Lavapress LK Universal Press-System traconnect Press-Systeme Bavaria-Press HKS Sitec Press Ropress Europress-System SiRoCon Installationssystem Delphi-Press Press-Systeme Presskontur H Dim. 16, 20, 26, 32 Fränkische Rohrwerke Friatherm CONEL HAKA.GERODUR Mair Heiztechnik Oventrop Megaro Pfeiffer & May Polytherm Prandelli Remo Roth SST-Rolltec Valsir Uponor-Velta WKS alpex F50 PROFI FRIATHERM uni CONNECT MULTI HAKAPRESS M-Press Cofit P Press-System traconnect Polyfix, Polyfix-MT MULTIYRAMA remo Press-System Rosy PEAL rapex multi Press-System Presskontur VP Dim. 16, 20, 25, 32 Fränkische Rohrwerke CONEL Pfeiffer & May Viega alpex F50 PROFI CONNECT MULTI traconnect Sanfix FOSTA, Sanfix P Andra fabrikat kan vara tillgängliga. Kontakta oss! (U pressback Dim. 25 passar för Dim. 26!) (U pressback Dim. 25 passar för Dim. 26!) (U pressback Dim. 25 passar för Dim. 26!) OBS! De nya Uponor KSP0 pressbackar (efter 2007) motsvarar inte U-kontur och är därför inte lämpliga. (till Dim 26!) OBS! TH-backar (Dim. 25mm) för LK Universal system är inte lämpliga! (Ta ut insatser i pressbackarna!) (Ta ut insatser i pressbackarna!) (Ta ut insatser i pressbackarna!) (Ta ut insatser i pressbackarna!) (Ta ut insatser i pressbackarna!) OBS! V-backar (Dim. 15, 18, 22, 28mm) för Viega metall system är inte lämpliga! 24 FRÄNKISCHE TI alpex System

25 5.2 Lista på kompatibla pressverktyg Kompatiblitetslista på godkända hydrauliska pressverktyg Tillverkare eller märke Typ/utförande/år Novopress ACO 1 ACO 201 A 201 ECO 1 ECO 201 E 1 E 201 E 2 up Ser.-no Sladd- eller Batteridriven 12 V 12 V 12 V Pressbackar Pressbackar Pressbackar 75 Typ Typ Typ F, U, TH, H, VP F F Geberit PWH 75 - (blå väska fram till 1996) Viega bzw. Nussbaum REMS Roller Klauke Rothenberger Pressgun 4 B Pressgun 4 E PT3 - AH PT3 - EH Typ 2 Ser.-no Akku Press Akku Press ACC Power Press E Power Press 2000 Power Press ACC Multi Press / Multi Press ACC Uni Press E / Uni Press 2000 Uni Press ACC UAP2 UAP3L UAP4L UNP2 UP2 EL 14 HPU 2 Romax Pressliner Romax Pressliner ECO Romax AC ECO Vario-Press 1000 APC 12 V 12 V 12 V 12 V 12 V 12 V 18 V 18 V Hydr. 12 V 12 V CLASEN Akku-Presshandy APH 14,4 V RIDGID Pressverktyg RP 10-B RP-300 B Pressverktyg RP 10-S RP 300 C Klauke mini Novopress Viega RIDGID MAP1 MAP2L Presskid A 101 Picco Pressgun Pico RP 100-B Compact RP 210-B 12 V 18 V 9,6 V 18 V 12 V 9,6 V 14,4 V 14,4 V 14,4 V 18 V OBS! Speciella pressbackar krävs! REMS Mini Press ACC 12 V Rothenberger Compact / Romax V OBS! Detta kan ändras. En uppdaterad lista finns på: Använd endast pressbackar dim. 40/50/63/75 med F presskontur för att pressa alpex L rördelar. Pressbackarna är lämpliga till de vanliga pressverktygen. En kraft på 32 kn fordras för att göra en godkänd presskoppling. Pressverktyg och pressbackar skall kontrolleras regelbundet av auktoriserade verkstäder eller direkt hos tillverkaren, enligt tillverkarens specifikation. FRÄNKISCHE TI alpex System 25

26 6 Monteringsanvisningar Generella anvisningar för alpex kompositrör DIM Bestell-Nr CU Minimum avstånd mellan kopplingar. L Alpex rördimension 16 x 2,0 20 x 2,0 26 x 3,0 32 x 3,0 40 x 3,5 50 x 4,0 63 x 4,5 75 x 5,0 Längd L (mm) 60 mm 60 mm 70 mm 80 mm 100 mm 110 mm 120 mm 150 mm DIM Order no. 16/20/26/ DIM Order no. 16/20/26/ DIM Order no DIM Order no cm 26 FRÄNKISCHE TI alpex System

27 6 Monteringsanvisningar Pressning med pressbackar 16 32mm DIM Order no Placera alltid pressbacken mitt på presshylsan! C C C B A A Rördimension (mm) A [mm] B [mm] 16 x 2, x 2, x 3, x 3, C [mm] Rördimension (mm) A (mm) 16 x 2, x 2, x 3, B (mm) 16 x 3, FRÄNKISCHE TI alpex System 27

28 6 Monteringsanvisningar Pressning med pressbackar 40 75mm DIM Order no Placera alltid pressbacken mitt på presshylsan! A B A B B A A Rördimension (mm) A (mm) B (mm) 40 x 3, x 4, x 4, x 5, FRÄNKISCHE TI alpex System

29 6 Monteringsanvisningar Installation av instickskopplingar (alpex plus) dim 16 26mm. Ihopkoppling 5 cm DIM Order no. 16/20/26/ x = 21 mm O 16 x 2 mm x = 24 mm O 20 x 2 mm x = 28 mm O 26 x 3 mm DIM Order no. 16/20/26/ Isärkoppling mm DIM Order no. 16 mm mm FRÄNKISCHE TI alpex System 29

30 PROVTRYCKNINGSPROTOKOLL Provtryckning med vatten För täthetsprovning av tappvatten och värmesystem med alpex-plus (16-26mm), alpex F50 profi (16-32mm) och alpex L (40-75mm) kopplingar på flerskikts kompositrör. Projekt Byggnadsdel VS-entreprenör Beställare/kontrollant Systemtryck: bar Vattentemperatur: C Temperaturskillnad mot rumstemperatur: C Hela systemet / sektion (er) har blivit provtryckt. Se till att inte frysrisk föreligger. Använd tryckmätare som kan mäta tryckskillnader på 0,1 bar. Se över alla kopplingar att de är pressade och torra innan systemet vattenfylls. Systemet skall vara vattenfyllt och avluftat innan det trycksätts. 1. Förprovning för presskopplingar Om temperaturskillnaden är större än 10 K mellan vattentemp. och rumstemp. skall man vänta 30 min. så att vattnets temp. jämnar ut sig. Vattentrycket är detsamma som i ledningen bar, men minst 1,0 bar och högst 6,5 bar! En visuell kontroll av rör och kopplingar har genomförts. En manometer med mätnoggrannhet 0,1 bar har använts. Inga läckor upptäcktes vid kontrollen. Inget tryckfall uppstod under kontrollen. 2. Provtryckning VIKTIGT OM LÄCKAGESPRAY: Vissa typer av läckagespray kan skada rördelar av hårdplast (PPSU). Kontakta ReTherm Armaturjonsson för mer information om läckagespray skall användas. Tappvattensystem Systemet har varit provtryckt med 15 bar i 60 min. Inga läckor upptäcktes under provtryckningen. Inget tryckfall uppstod under provtryckningen. Värmesystem Systemet har varit provtryckt med 4-6 bar i 60 min. Inga läckor upptäcktes under provtryckningen. Inget tryckfall uppstod under provtryckningen. Rörsystemet har funnits vara tätt och utan läckor. Ort / datum VS-Entreprenörens representant Beställarens / kontrollantens representant 30 FRÄNKISCHE TI alpex System
