1 Bilaga 5 - Elanläggning Trädgårdsgatan JÖNKÖPING Tel: KV KNEKTEN 16, VÄRNAMO KOMMUN GUMMIFABRIKEN Systembeskrivning Etapp 2 6. El- och Teleprojektering Datum Status Systemhandling Ändring A Arbetsnummer: Handlägges av: L. Valfridsson

2 Projektnamn Kv Knekten 16, Värnamo Kommun Sidnr. 2 / 14 Innehållsförteckning Sid - UTRYMMEN 3 61 EL- OCH TELEKANALISATIONSSYSTEM 3 63 ELKRAFTSYSTEM 4 63.BCB LÅGSPÄNNINGSNÄT FÖR VÄXELSTRÖM, HÖGST 1000V 4 63.F BELYSNINGSSYSTEM OCH LJUSSYSTEM 5 63.J MOTORDRIFTSYSTEM 6 63.S SOLCELLSYSTEM (OPTION) 6 64 TELESYSTEM 9 64.BCC FLERFUNKTIONSNÄT FÖR SIGNALSYSTEM 9 64.BCD/1 FLERFUNKTIONSNÄT FÖR TELEKOMMUNIKATIONSSYSTEM FASTIGHETSNÄT FÖR INFORMATIONSÖVERFÖRING 9 64.CBB/1 BRANDDETEKTERINGS- OCH BRANDLARMSYSTEM AUTOMATISKA BRANDLARMSYSTEM 9 64.CBE INBROTTSLARMSYSTEM OCH ÖVERFALLSLARMSYSTEM CBK UTRYMNINGSLARMSYSTEM CCB/3 ENTRÉ- OCH PASSERKONTROLLSYSTEM CCC DÖRRKONTROLLSYSTEM DBC KALLELSESIGNALSYSTEM DCB TIDGIVNINGSSYSTEM EBHB HISSTELEFONSYSTEM ECB/1 LJUDÖVERFÖRINGSSYSTEM SYSTEM MED HÖGTALARE ECB/3 LJUDÖVERFÖRINGSSYSTEM SYSTEM MED TELESLINGA ED12 64.ECC/1 BILDÖVERFÖRINGSSYSTEM TV-ÖVERVAKNINGSSYSTEM EDB LOKALA DATANÄTSYSTEM QB SYSTEM FÖR ÖPPNING AV BRANDVENTILATORER MM QD SYSTEM FÖR START AV RÖKGASFLÄKTAR QF SYSTEM FÖR STÄNGNING AV BRANDDÖRRAR D ÅSKSKYDDSSYSTEM (OPTION) G SYSTEM FÖR POTENTIALUTJÄMNING 14

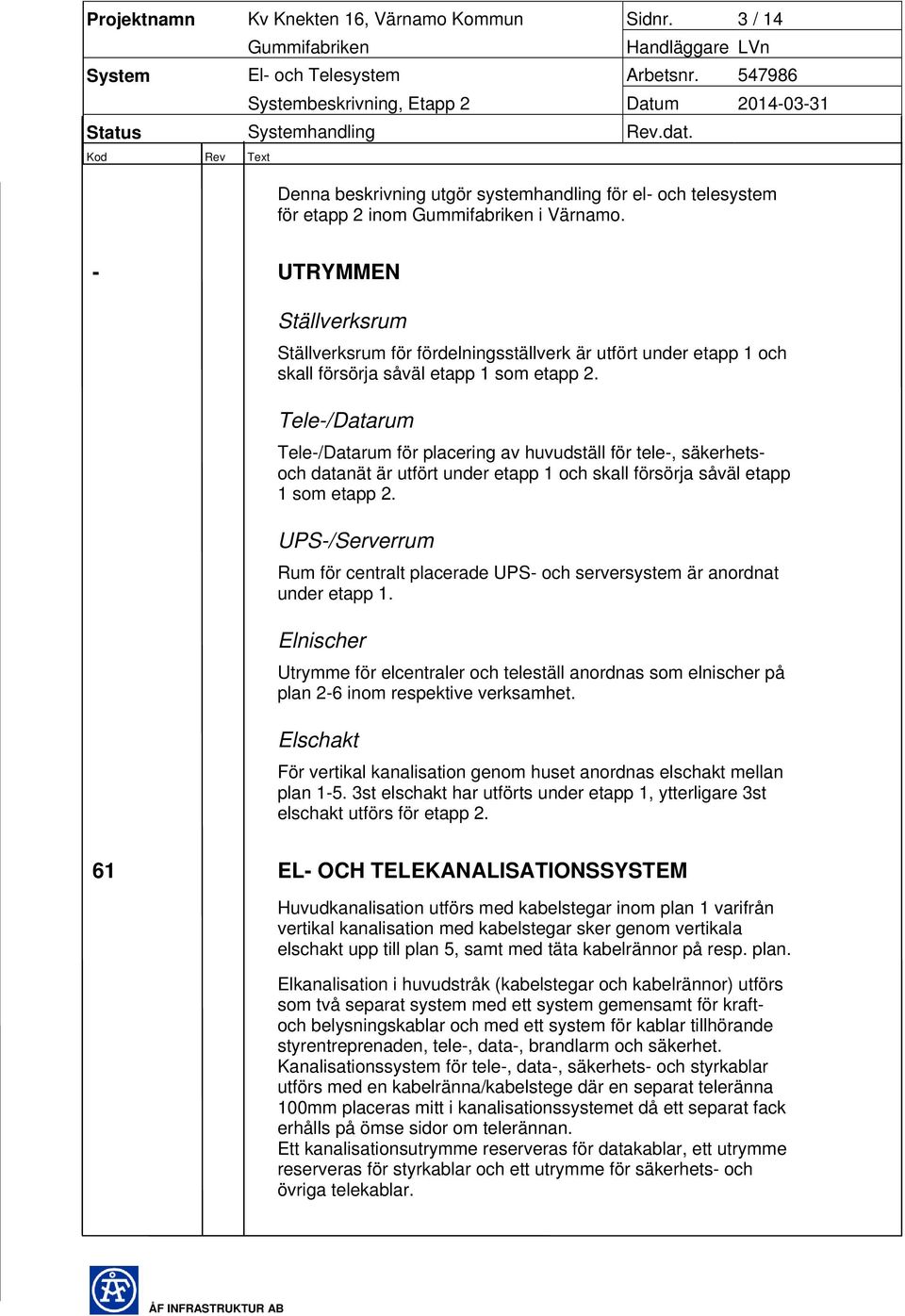

3 Projektnamn Kv Knekten 16, Värnamo Kommun Sidnr. 3 / 14 Denna beskrivning utgör systemhandling för el- och telesystem för etapp 2 inom i Värnamo. - UTRYMMEN Ställverksrum Ställverksrum för fördelningsställverk är utfört under etapp 1 och skall försörja såväl etapp 1 som etapp 2. Tele-/Datarum Tele-/Datarum för placering av huvudställ för tele-, säkerhetsoch datanät är utfört under etapp 1 och skall försörja såväl etapp 1 som etapp 2. UPS-/Serverrum Rum för centralt placerade UPS- och serversystem är anordnat under etapp 1. Elnischer Utrymme för elcentraler och teleställ anordnas som elnischer på plan 2-6 inom respektive verksamhet. Elschakt För vertikal kanalisation genom huset anordnas elschakt mellan plan st elschakt har utförts under etapp 1, ytterligare 3st elschakt utförs för etapp EL- OCH TELEKANALISATIONSSYSTEM Huvudkanalisation utförs med kabelstegar inom plan 1 varifrån vertikal kanalisation med kabelstegar sker genom vertikala elschakt upp till plan 5, samt med täta kabelrännor på resp. plan. Elkanalisation i huvudstråk (kabelstegar och kabelrännor) utförs som två separat system med ett system gemensamt för kraftoch belysningskablar och med ett system för kablar tillhörande styrentreprenaden, tele-, data-, brandlarm och säkerhet. Kanalisationssystem för tele-, data-, säkerhets- och styrkablar utförs med en kabelränna/kabelstege där en separat teleränna 100mm placeras mitt i kanalisationssystemet då ett separat fack erhålls på ömse sidor om telerännan. Ett kanalisationsutrymme reserveras för datakablar, ett utrymme reserveras för styrkablar och ett utrymme för säkerhets- och övriga telekablar.

4 Projektnamn Kv Knekten 16, Värnamo Kommun Sidnr. 4 / 14 Elkanalisation inom sekundära utrymmen utförs med ett system gemensamt för kraft-, belysnings-, tele-, tele-, styr- och datakablar. I gemensamt kanalisationssystem utförs separata kanalisationsrännor med ett fack för kraft- och belysningskablar, en separat teleränna för tele-, data och säkerhetskablar och en separat teleränna för styrkablar. I övrigt utgörs kanalisationssystemen av kabelrör, elkanaler, fönsterbänkskanaler, uttagsstavar och golvbrunnar inom rumsenheter samt med infällda rör och dosor. 63 ELKRAFTSYSTEM 63.BCB Lågspänningsnät för växelström, högst 1000V Fördelningsställverk Fördelningsställverk i källarplan ingår i etapp 1 och är i huvudsak dimensionerat med utgående grupper för försörjning även av etapp 2. Viss komplettering med ett fåtal utgående grupper kommer att utföras under etapp 2. Kraftförsörjning Huvuddistribution av kraft sker i huvudsak via kanalskenor från fördelningsställverk och upp i huset genom plan 1-5 via 5st elschakt. 2st kanalskeneförsörjningar är utfört under etapp 1 ytterligare 3st utförs under etapp 2 för kraftförsörjning av delar hörande till etapp 2. På varje plan anordnas utmatningslådor från kanalskena i elschakt till elcentraler för försörjning av respektive verksamhet. Utmatningslådor förses med smältsäkring typ knivsäkring. Kraftförsörjning av hissar och större enskilda förbrukare såsom kylmaskiner, kökscentral samt även apparatskåp för ventilation utförs med kabel från ställverk till respektive objekt. Se även huvudledningsschema. Elcentraler Fördelningscentraler utförs med kapsling av plåt och med smältsäkringar i utgående grupper. Gruppcentraler utförs som normcentral med kapsling av plåt och med dvärgbrytare för utgående grupper. Utgående grupper för uttag och belysning upp till 16A förses med jordfelsbrytare. Jordfelsbrytare för uttagsgrupper utförs för 30mA, jordfelsbrytare för belysning utförs för 300mA.

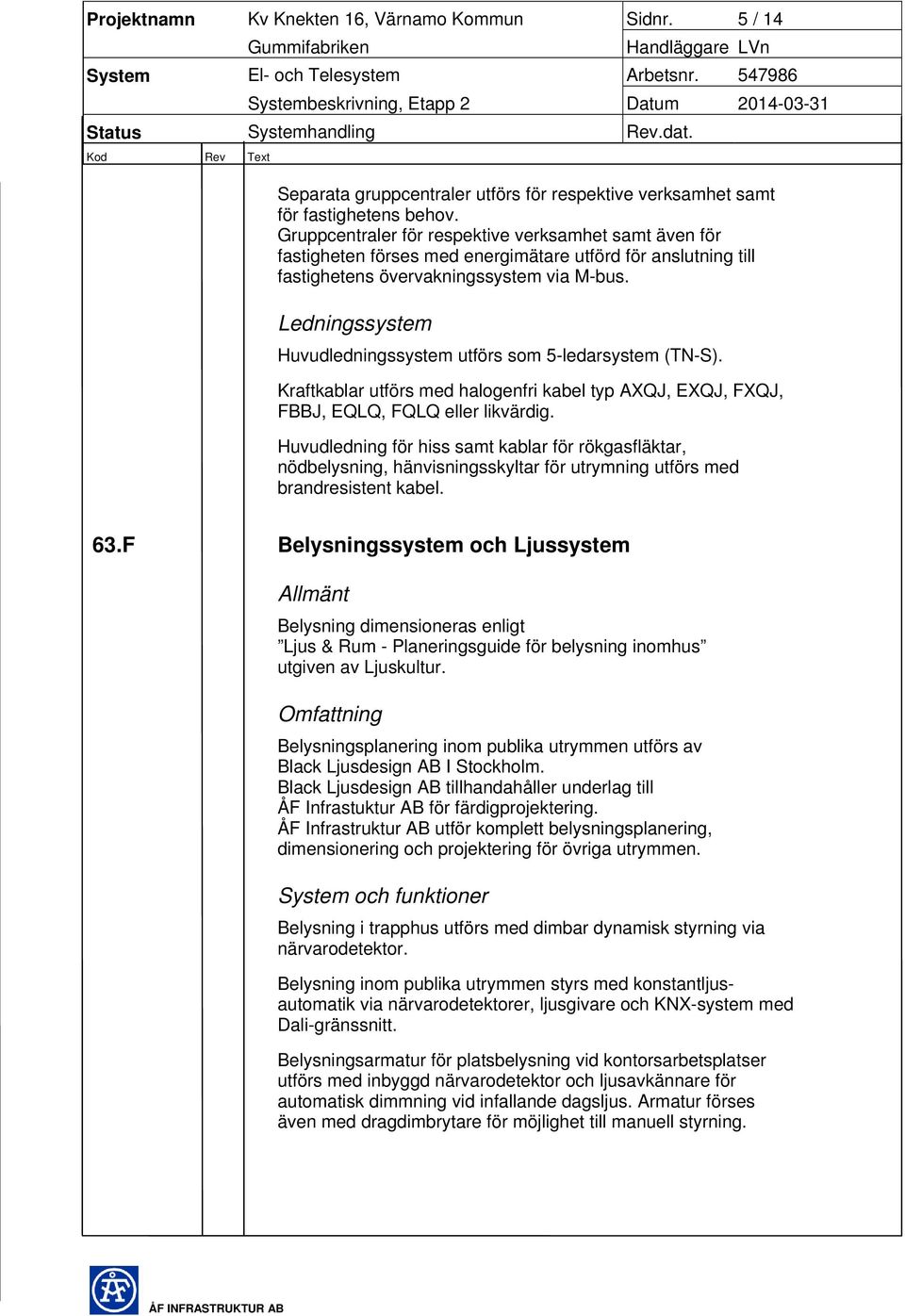

5 Projektnamn Kv Knekten 16, Värnamo Kommun Sidnr. 5 / 14 Separata gruppcentraler utförs för respektive verksamhet samt för fastighetens behov. Gruppcentraler för respektive verksamhet samt även för fastigheten förses med energimätare utförd för anslutning till fastighetens övervakningssystem via M-bus. Ledningssystem Huvudledningssystem utförs som 5-ledarsystem (TN-S). Kraftkablar utförs med halogenfri kabel typ AXQJ, EXQJ, FXQJ, FBBJ, EQLQ, FQLQ eller likvärdig. Huvudledning för hiss samt kablar för rökgasfläktar, nödbelysning, hänvisningsskyltar för utrymning utförs med brandresistent kabel. 63.F Belysningssystem och Ljussystem Allmänt Belysning dimensioneras enligt Ljus & Rum - Planeringsguide för belysning inomhus utgiven av Ljuskultur. Omfattning Belysningsplanering inom publika utrymmen utförs av Black Ljusdesign AB I Stockholm. Black Ljusdesign AB tillhandahåller underlag till ÅF Infrastuktur AB för färdigprojektering. ÅF Infrastruktur AB utför komplett belysningsplanering, dimensionering och projektering för övriga utrymmen. System och funktioner Belysning i trapphus utförs med dimbar dynamisk styrning via närvarodetektor. Belysning inom publika utrymmen styrs med konstantljusautomatik via närvarodetektorer, ljusgivare och KNX-system med Dali-gränssnitt. Belysningsarmatur för platsbelysning vid kontorsarbetsplatser utförs med inbyggd närvarodetektor och ljusavkännare för automatisk dimmning vid infallande dagsljus. Armatur förses även med dragdimbrytare för möjlighet till manuell styrning.

6 Projektnamn Kv Knekten 16, Värnamo Kommun Sidnr. 6 / 14 Spotlight och lamputtag i tjänsterum styrs lokalt via strömbrytare, För släckning av kvarstående belysning styrs grupper som matar konventionellt styrd belysning överordnat via KNX-system i samband med på-/avlarmning av inbrottslarm, tidkanal el. dyl. Belysning inom mindre utrymmen utförs med styrning via lokal närvarodetektor. Teknikrum o.dyl. styrs via konventionella strömställare i resp. rum. Nödbelysning Försörjning av nödbelysning och hänvisningsskyltar för utrymning sker via centralmatade system med ett aggregat per våningsplan. Gula huset förses med eget aggregat placerat i källarplan. Samtliga nödbelysningsaggregat är utförda under etapp 1, i etapp 2 utförs nödbelysningsarmaturer och kablage som ansluts till befintliga nödbelysningsaggregat. Allt kablage till och från centralmatade system utförs med halogenfri brandsäker kabel typ Flamrex FRHF eller likvärdig. Utförande, placering och omfattning av nödbelysning, hänvisningsskyltar och trappstegsbelysning utförs enligt brandskyddsbeskrivning. Se även nätschema Nödbelysningssystem. 63.J Motordriftsystem Elanslutning utförs för följande motordriftsystem: Automatiska dörröppnare Brandgasfläktar Apparatskåp för hiss-, luftbehandlings-, värme- och styrsystem Automatiska solavskärmningssystem 63.S Solcellsystem (Option) Allmänt Under etapp 2 utförs ett solcellsystem som en egen entreprenad enligt ABT06.

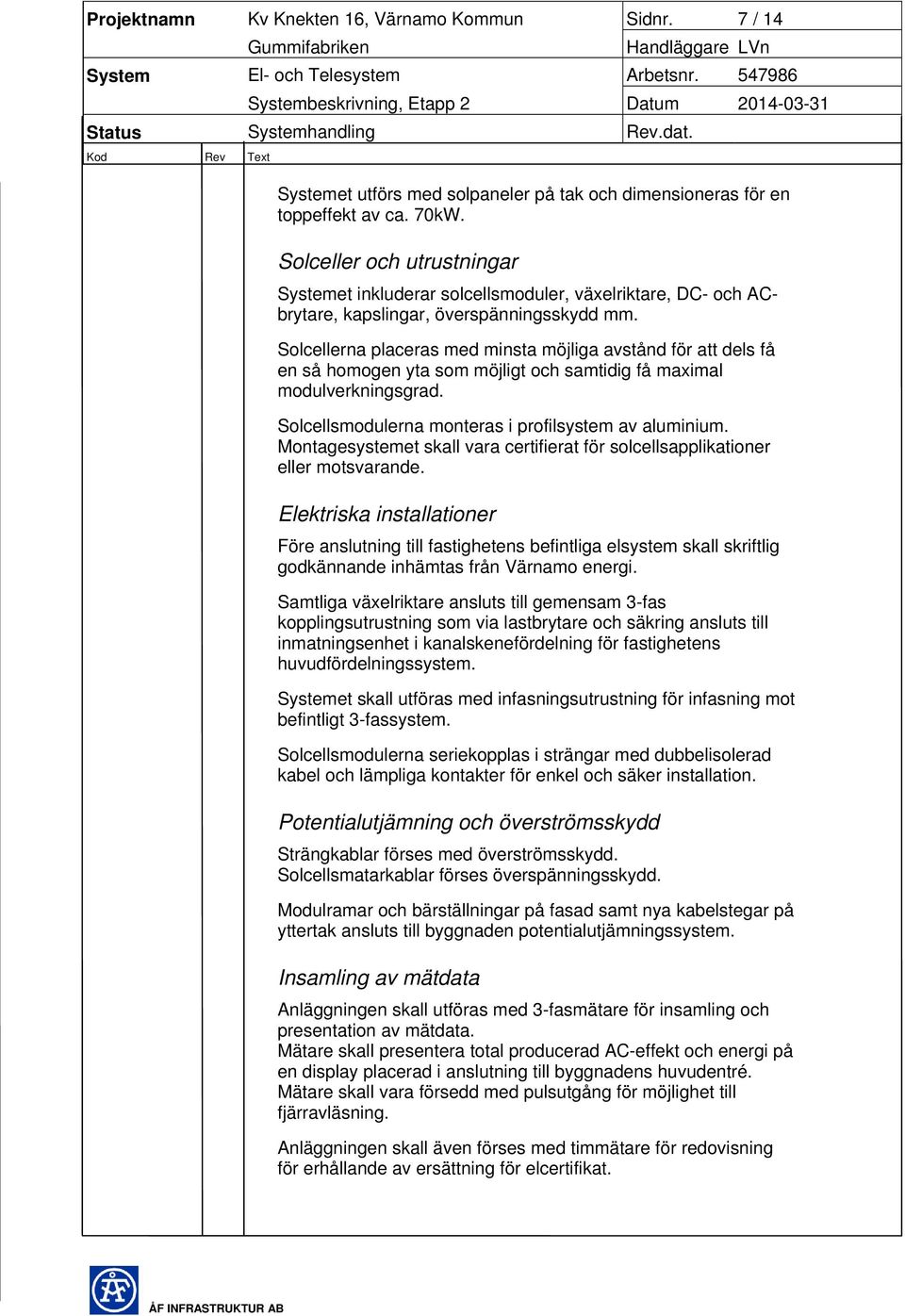

7 Projektnamn Kv Knekten 16, Värnamo Kommun Sidnr. 7 / 14 Systemet utförs med solpaneler på tak och dimensioneras för en toppeffekt av ca. 70kW. Solceller och utrustningar Systemet inkluderar solcellsmoduler, växelriktare, DC- och ACbrytare, kapslingar, överspänningsskydd mm. Solcellerna placeras med minsta möjliga avstånd för att dels få en så homogen yta som möjligt och samtidig få maximal modulverkningsgrad. Solcellsmodulerna monteras i profilsystem av aluminium. Montagesystemet skall vara certifierat för solcellsapplikationer eller motsvarande. Elektriska installationer Före anslutning till fastighetens befintliga elsystem skall skriftlig godkännande inhämtas från Värnamo energi. Samtliga växelriktare ansluts till gemensam 3-fas kopplingsutrustning som via lastbrytare och säkring ansluts till inmatningsenhet i kanalskenefördelning för fastighetens huvudfördelningssystem. Systemet skall utföras med infasningsutrustning för infasning mot befintligt 3-fassystem. Solcellsmodulerna seriekopplas i strängar med dubbelisolerad kabel och lämpliga kontakter för enkel och säker installation. Potentialutjämning och överströmsskydd Strängkablar förses med överströmsskydd. Solcellsmatarkablar förses överspänningsskydd. Modulramar och bärställningar på fasad samt nya kabelstegar på yttertak ansluts till byggnaden potentialutjämningssystem. Insamling av mätdata Anläggningen skall utföras med 3-fasmätare för insamling och presentation av mätdata. Mätare skall presentera total producerad AC-effekt och energi på en display placerad i anslutning till byggnadens huvudentré. Mätare skall vara försedd med pulsutgång för möjlighet till fjärravläsning. Anläggningen skall även förses med timmätare för redovisning för erhållande av ersättning för elcertifikat.

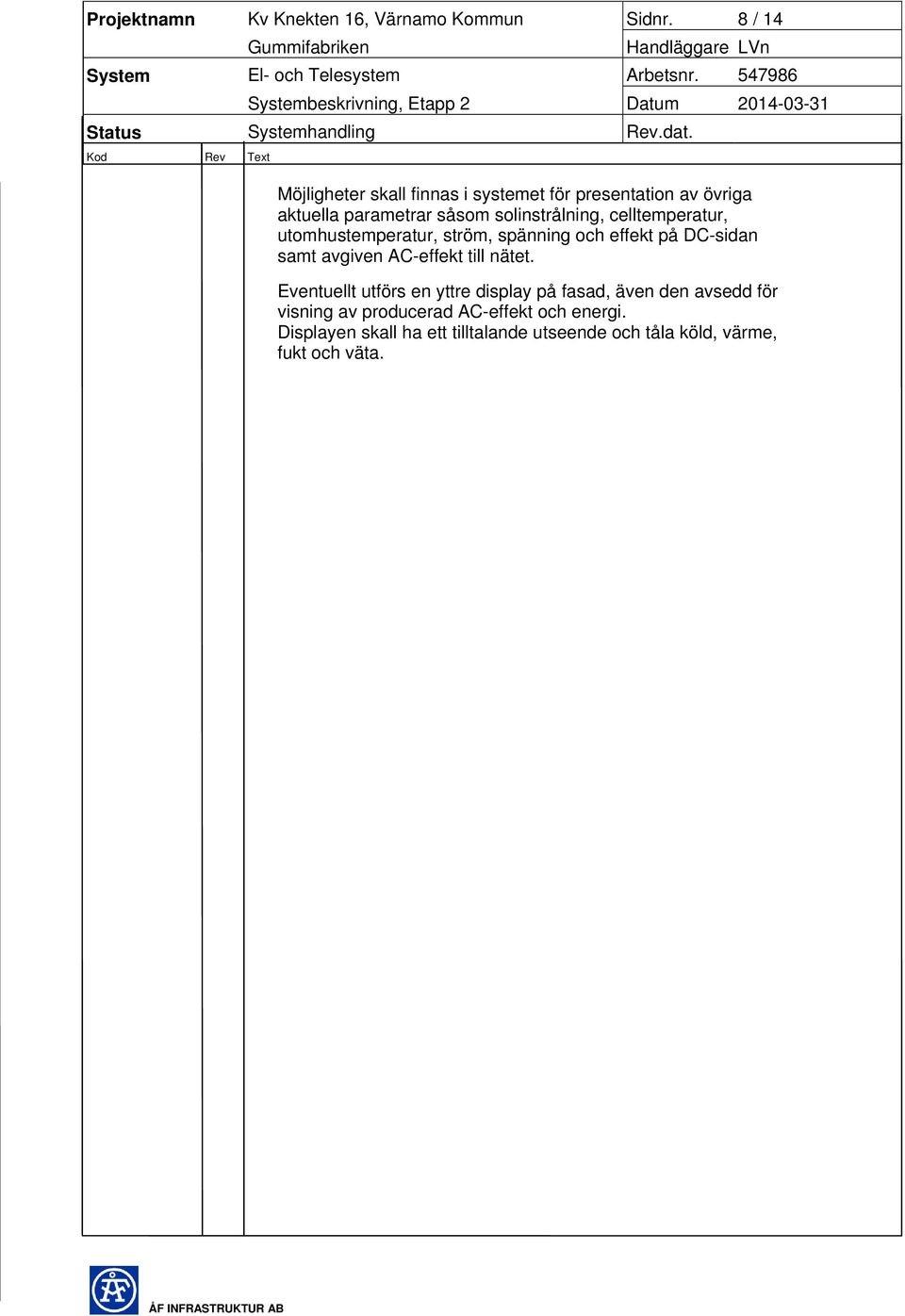

8 Projektnamn Kv Knekten 16, Värnamo Kommun Sidnr. 8 / 14 Möjligheter skall finnas i systemet för presentation av övriga aktuella parametrar såsom solinstrålning, celltemperatur, utomhustemperatur, ström, spänning och effekt på DC-sidan samt avgiven AC-effekt till nätet. Eventuellt utförs en yttre display på fasad, även den avsedd för visning av producerad AC-effekt och energi. Displayen skall ha ett tilltalande utseende och tåla köld, värme, fukt och väta.

9 Projektnamn Kv Knekten 16, Värnamo Kommun Sidnr. 9 / TELESYSTEM 64.BCC Flerfunktionsnät för signalsystem För eltekniska larm utförs gemensamt ledningsnät s.k. 01-nät med gemensam strömförsörjning. Eltekniska larm i etapp 2 ansluts till befintligt huvudställ i tele-/datarum plan BCD/1 Flerfunktionsnät för telekommunikationssystem fastighetsnät för informationsöverföring Gemensamt fastighetsnät för informationsöverföring utförs med anslutning till befintligt huvudkopplingsställ placerat i tele-/datarum på plan 1. I etapp 2 utförs våningsställ på plan 2-5 lika som för etapp 1. Kabelsystemet byggs upp som ett dubbelskärmat nät i kategori 6 enligt SS-EN :2002, Class E. Varje kontorsarbetsplats dimensioners med 1st dubbelt RJ45-uttag för data och 1st enkelt RJ45-uttag för telefoni. För total täckning av samtliga utrymmen utförs trådlös nätverksanslutning via centralt och lokalt utplacerade accesspunkter, dessutom utförs enstaka fast anslutna uttag inom rumsenheter. För surfzon utomhus utförs trådlös täckning vid stora entrén och vid entré mot spårområde. Hårdvaror för sammankoppling och konfigurering av flerfunktionsnäten såsom dataswitchar, hubbar, modem levereras av beställaren. 64.CBB/1 Branddetekterings- och brandlarmsystem automatiska brandlarmsystem förses med ett automatiskt adresserbart brandlarmsystem. Systemet utformas och installeras enligt Svenska Brandskyddsföreningens regler för automatiska brandlarmanläggningar SBF 110:6. Då byggnaden förses med vattensprinkleranläggning har bedömning gjorts att bilaga A i SBF 110:6 skall gälla.

10 Projektnamn Kv Knekten 16, Värnamo Kommun Sidnr. 10 / 14 Brandlarmsystem för etapp 2 ansluts till befintlig centralutrustning utförd under etapp 1. Funktion Brandlarmcentral startar utrymningslarm automatiskt inom hela byggnaden. Brandstyrning av hissar, belysning, karuselldörrar mm sker via utgångsenheter på detektorslinga. Larmsignaler från sprinklersystem mm sker via adressenheter på detektorslinga. Från brandförsvarstablå utförs följande funktioner: Utskick av talat meddelande från Räddningstjänst Manuellt utskick av signal för fläktavstängning Manuellt utskick av signal för start av blixljuslampor för olycka på spårområde Manuell manöver av rökgasfläktar (BF - brandgasfläktar) Manuell start av utrymningslarm 64.CBE Inbrottslarmsystem och överfallslarmsystem I etapp 1 har utförts ett inbrottslarmsystem fabrikat Galaxy, typ G3D-264. I etapp 2 ingår inbrottslarm i samma omfattning som för etapp 1. Larmpunkter och larmområden för etapp 2 ansluts till befintlig centralutrustning utförd under etapp 1. Larmpunkter och larmområden skall visualiseras på dataskärm i speciellt visualiseringsprogram. Funktion Efter aktivering av skalskydd sker all utpassage via kodläsare i utgångsdörr vid entré. Vid aktiverat skalskydd kopplas samtliga öppnatryckknappar i skalskyddsdörrar bort. Inpassage genom aktiverat skalskydd sker via kodläsare varvid aktuell ingångsdörr tillfälligt förbikopplas under passagen. Efter att dörr gått igen aktiveras skalskyddet åter. För invändiga larmzoner sker generellt av- och pålarmning via kodläsare vid entrédörrar till resp. verksamhet.

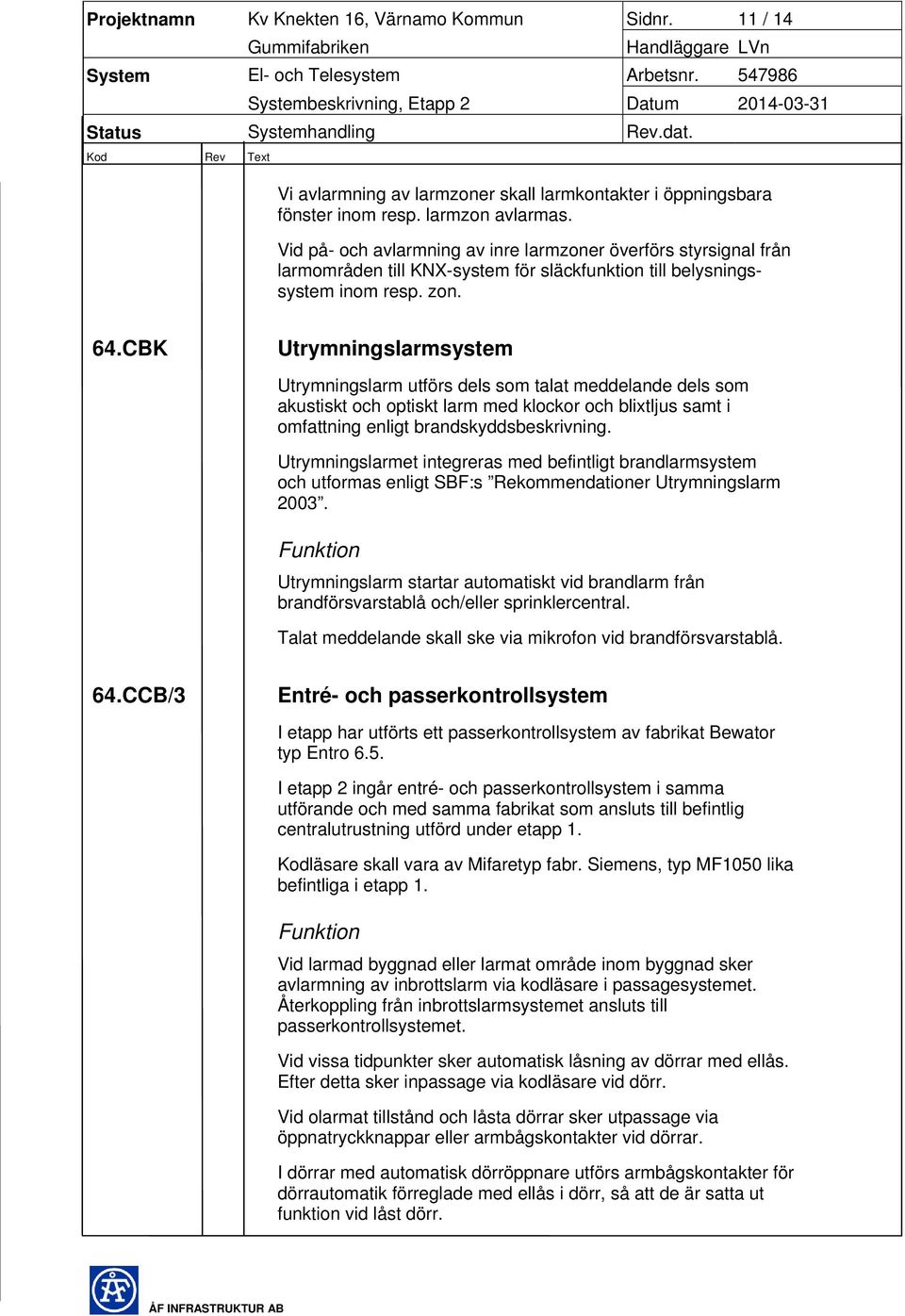

11 Projektnamn Kv Knekten 16, Värnamo Kommun Sidnr. 11 / 14 Vi avlarmning av larmzoner skall larmkontakter i öppningsbara fönster inom resp. larmzon avlarmas. Vid på- och avlarmning av inre larmzoner överförs styrsignal från larmområden till KNX-system för släckfunktion till belysningssystem inom resp. zon. 64.CBK Utrymningslarmsystem Utrymningslarm utförs dels som talat meddelande dels som akustiskt och optiskt larm med klockor och blixtljus samt i omfattning enligt brandskyddsbeskrivning. Utrymningslarmet integreras med befintligt brandlarmsystem och utformas enligt SBF:s Rekommendationer Utrymningslarm Funktion Utrymningslarm startar automatiskt vid brandlarm från brandförsvarstablå och/eller sprinklercentral. Talat meddelande skall ske via mikrofon vid brandförsvarstablå. 64.CCB/3 Entré- och passerkontrollsystem I etapp har utförts ett passerkontrollsystem av fabrikat Bewator typ Entro 6.5. I etapp 2 ingår entré- och passerkontrollsystem i samma utförande och med samma fabrikat som ansluts till befintlig centralutrustning utförd under etapp 1. Kodläsare skall vara av Mifaretyp fabr. Siemens, typ MF1050 lika befintliga i etapp 1. Funktion Vid larmad byggnad eller larmat område inom byggnad sker avlarmning av inbrottslarm via kodläsare i passagesystemet. Återkoppling från inbrottslarmsystemet ansluts till passerkontrollsystemet. Vid vissa tidpunkter sker automatisk låsning av dörrar med ellås. Efter detta sker inpassage via kodläsare vid dörr. Vid olarmat tillstånd och låsta dörrar sker utpassage via öppnatryckknappar eller armbågskontakter vid dörrar. I dörrar med automatisk dörröppnare utförs armbågskontakter för dörrautomatik förreglade med ellås i dörr, så att de är satta ut funktion vid låst dörr.

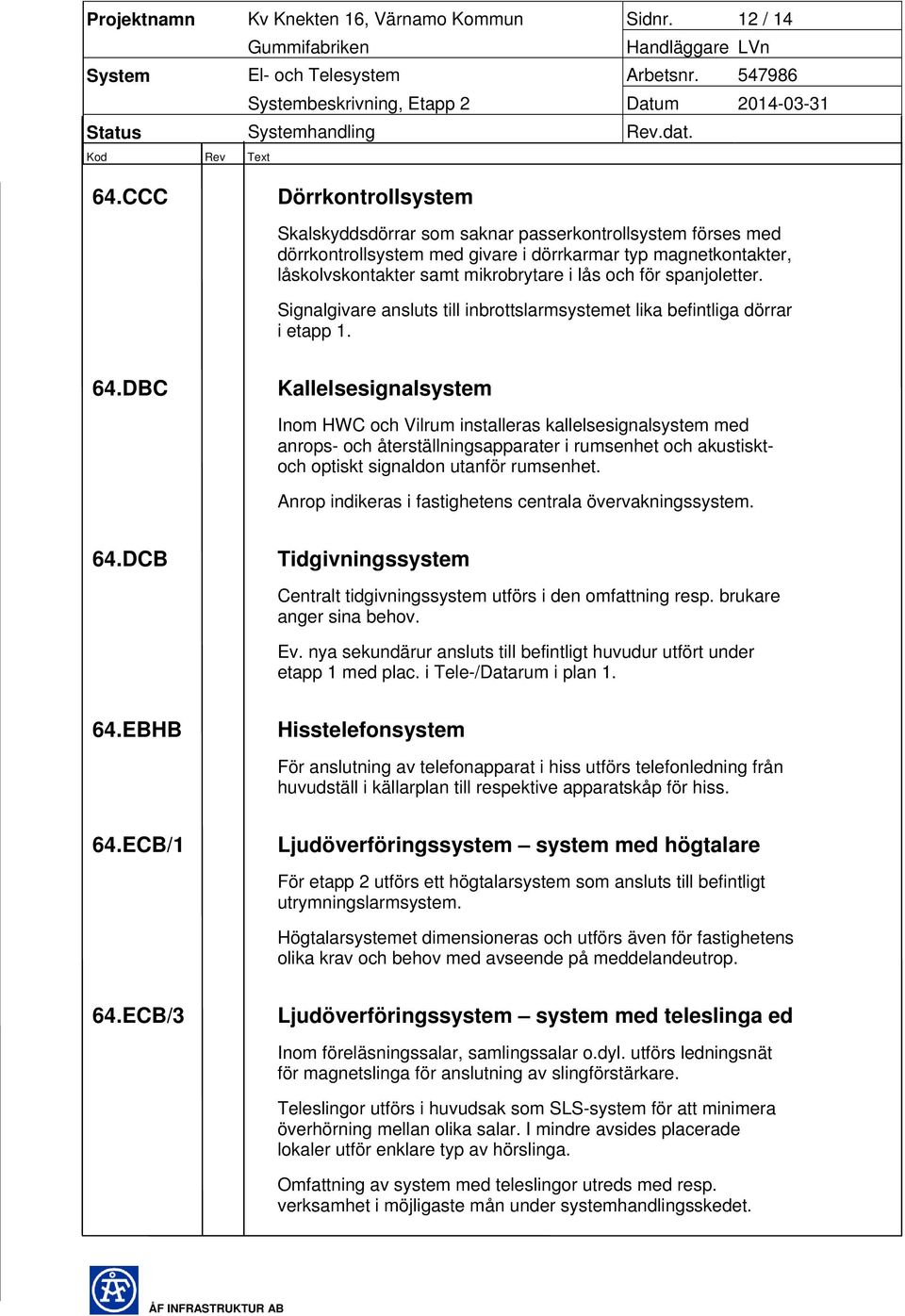

12 Projektnamn Kv Knekten 16, Värnamo Kommun Sidnr. 12 / CCC Dörrkontrollsystem Skalskyddsdörrar som saknar passerkontrollsystem förses med dörrkontrollsystem med givare i dörrkarmar typ magnetkontakter, låskolvskontakter samt mikrobrytare i lås och för spanjoletter. Signalgivare ansluts till inbrottslarmsystemet lika befintliga dörrar i etapp DBC Kallelsesignalsystem Inom HWC och Vilrum installeras kallelsesignalsystem med anrops- och återställningsapparater i rumsenhet och akustisktoch optiskt signaldon utanför rumsenhet. Anrop indikeras i fastighetens centrala övervakningssystem. 64.DCB Tidgivningssystem Centralt tidgivningssystem utförs i den omfattning resp. brukare anger sina behov. Ev. nya sekundärur ansluts till befintligt huvudur utfört under etapp 1 med plac. i Tele-/Datarum i plan EBHB Hisstelefonsystem För anslutning av telefonapparat i hiss utförs telefonledning från huvudställ i källarplan till respektive apparatskåp för hiss. 64.ECB/1 Ljudöverföringssystem system med högtalare För etapp 2 utförs ett högtalarsystem som ansluts till befintligt utrymningslarmsystem. Högtalarsystemet dimensioneras och utförs även för fastighetens olika krav och behov med avseende på meddelandeutrop. 64.ECB/3 Ljudöverföringssystem system med teleslinga ed Inom föreläsningssalar, samlingssalar o.dyl. utförs ledningsnät för magnetslinga för anslutning av slingförstärkare. Teleslingor utförs i huvudsak som SLS-system för att minimera överhörning mellan olika salar. I mindre avsides placerade lokaler utför enklare typ av hörslinga. Omfattning av system med teleslingor utreds med resp. verksamhet i möjligaste mån under systemhandlingsskedet.

13 Projektnamn Kv Knekten 16, Värnamo Kommun Sidnr. 13 / ECC/1 Bildöverföringssystem TV-övervakningssystem För framtida kameraövervakning finns kanalisationsplats i kanalisationsvägarnas huvudstråk. 64.EDB Lokala datanätsystem Serviskabel Fiberservis till överlämningspunkt i byggnaden är befintlig som har utförts under etapp 1. Lokalt fibernät Från huvudställ i källarplan utförs både 12-fiber singlemodkabel och 12-fiber multimodkabel mellan huvudställ och våningsställ på respektive plan. Se även nätschema Flerfunktionsnät för informationsöverföring. Hårdvaror för sammankoppling och konfigurering av flerfunktionsnäten såsom fiberswitchar, hubbar, modem levereras av beställaren. 64.QB System för öppning av brandventilatorer mm Utförs enligt brandskyddsbeskrivning. 64.QD System för start av rökgasfläktar Utförs enligt brandskyddsbeskrivning. 64.QF System för stängning av branddörrar Utförs enligt brandskyddsbeskrivning. 66.D Åskskyddssystem (Option) Åskskyddssystem utförs i tillämpliga delar enligt SS-EN 62305, del 1-4 med åskskyddsnivå 3. Det yttre åskskyddssystemet består av: - uppfångare på tak - takledarsystem - nedledarsystem med nedledare som ansluts till jordtag i mark - jordtag i mark

14 Projektnamn Kv Knekten 16, Värnamo Kommun Sidnr. 14 / 14 - undersökningskopplingar på fasad - ringledare i mark runt byggnad (i möjlig omfattning) För utifrån inkommande kabel utförs överspänningsskydd typ 1 (grovskydd) för kraftkablar i inkommande ställverk och typ 2 (mellanskydd) i elcentraler. Överspänningsskydd utförs med larmkontakt och larmöverföring till fastighetens centrala övervakningssystem. 66.G System för potentialutjämning Potentialutjämningssystem utförs i tillämpliga delar enligt SEK Handbok 413. Dessutom utförs potentialutjämningsplintar i varje teknikutrymme dit samtliga metalliska installationsdelar såsom kabelstegar, kabelkanaler, kopplingsställ, elcentraler, apparatskåp, ventilationskanaler, metalliska VVS-rör mm ansluts.
