Effektiv energianvändning med värmepumpar.

Transkript

1

2 Effektiv energianvändning med värmepumpar.

3 Effektiv energianvändning med värmepumpar. Jan-Erik Nowacki

4 Effektiv energianvändning med värmepumpar. Jan-Erik Nowacki Svenska värmepumpföreningen (Svep)

5 Frånluft - luft Vatten - vatten Berg/mark/sjö - vatten Frånluft - vatten Luft - luft Luft - vatten

6 Försäljningen Frånluft - luft Vatten - vatten Berg/mark/sjö - vatten Frånluft - vatten Luft - luft Luft - vatten

7 Försäljningen Ackumulerad försäljning Antal Frånluft - luft Vatten - vatten Berg/mark/sjö - vatten Frånluft - vatten Luft - luft Luft - vatten

8

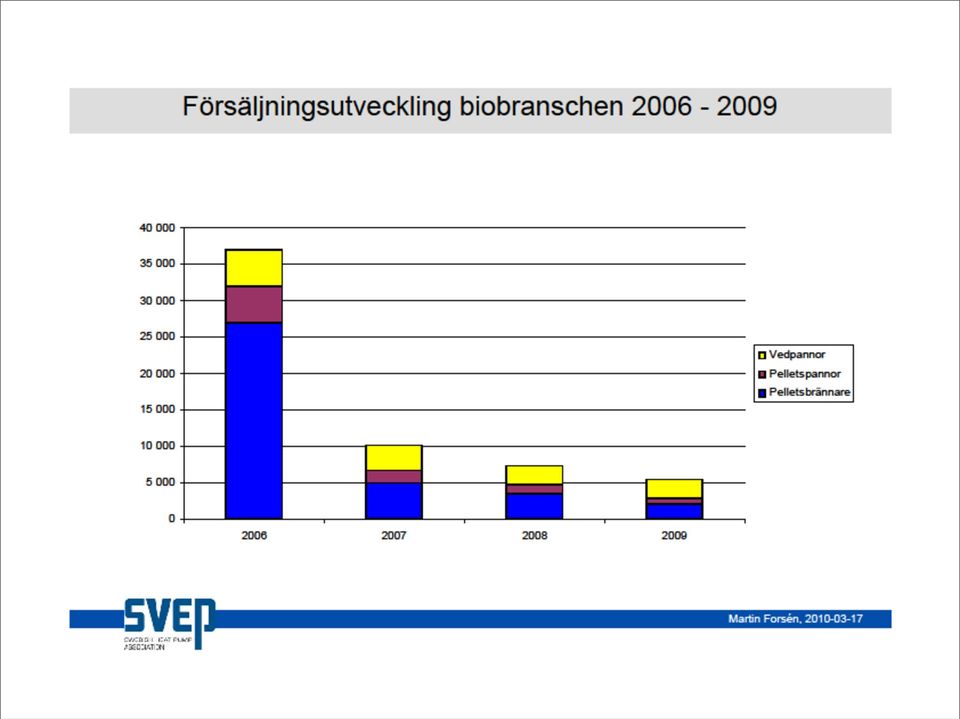

9

10 Upptagen solenergi Tillsatt elenergi

11 Hur mycket är det? Upptagen solenergi Tillsatt elenergi

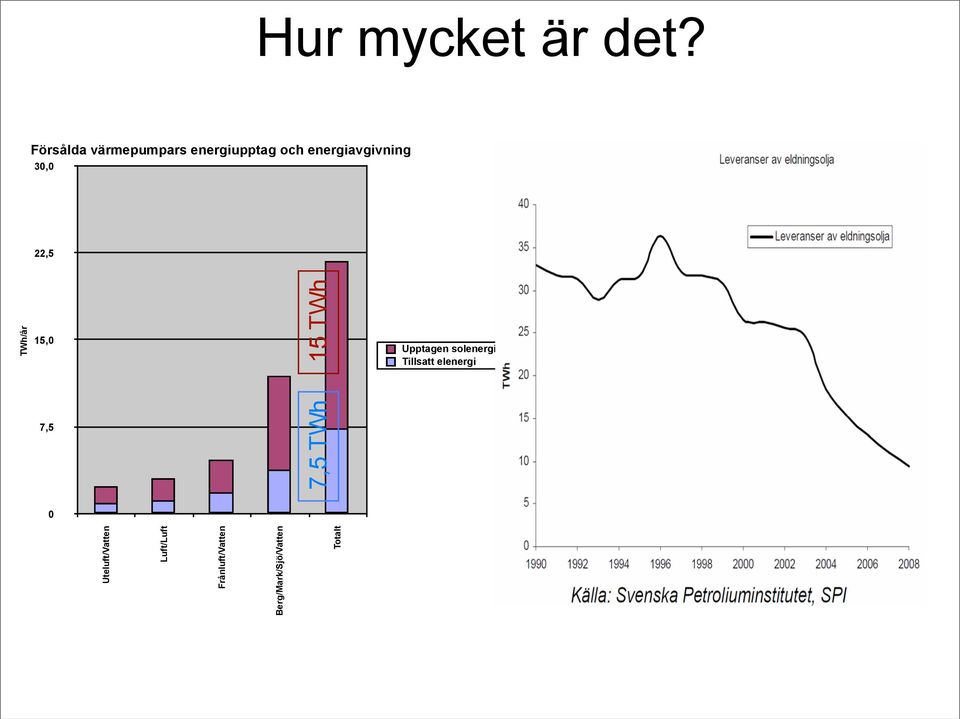

12 Hur mycket är det? Försålda värmepumpars energiupptag och energiavgivning 30,0 22,5 15,0 7,5 0 Uteluft/Vatten Luft/Luft Frånluft/Vatten Berg/Mark/Sjö/Vatten Totalt TWh/år Upptagen solenergi Tillsatt elenergi

13 Hur mycket är det? Försålda värmepumpars energiupptag och energiavgivning 30,0 22,5 TWh/år 15,0 15 TWh 7,5 0 Uteluft/Vatten Luft/Luft Frånluft/Vatten Berg/Mark/Sjö/Vatten Totalt Upptagen solenergi Tillsatt elenergi

14 Hur mycket är det? Försålda värmepumpars energiupptag och energiavgivning 30,0 22,5 TWh/år 15,0 7,5 0 Uteluft/Vatten Luft/Luft Frånluft/Vatten Berg/Mark/Sjö/Vatten Totalt 15 TWh Upptagen solenergi Tillsatt elenergi 7,5 TWh

15 Hur mycket är det? Försålda värmepumpars energiupptag och energiavgivning 30,0 22,5 TWh/år 15,0 7,5 0 Uteluft/Vatten Luft/Luft Frånluft/Vatten Berg/Mark/Sjö/Vatten Totalt 15 TWh Upptagen solenergi Tillsatt elenergi 7,5 TWh

16 Hur mycket är det? Försålda värmepumpars energiupptag och energiavgivning 30,0 22,5 TWh/år 15,0 15 TWh Upptagen solenergi Tillsatt elenergi 7,5 0 Uteluft/Vatten Luft/Luft Frånluft/Vatten Berg/Mark/Sjö/Vatten Totalt 22,5 TWh 7,5 TWh

17 Hur mycket är det? Försålda värmepumpars energiupptag och energiavgivning 30,0 22,5 TWh/år 15,0 15 TWh Upptagen solenergi Tillsatt elenergi 7,5 0 Uteluft/Vatten Luft/Luft Frånluft/Vatten Berg/Mark/Sjö/Vatten Totalt 22,5 TWh 7,5 TWh

18 Hur mycket är det? Försålda värmepumpars energiupptag och energiavgivning 30,0 22,5 TWh/år 15,0 15 TWh Upptagen solenergi Tillsatt elenergi 7,5 0 Uteluft/Vatten Luft/Luft Frånluft/Vatten 22,5 TWh Berg/Mark/Sjö/Vatten Totalt 7,5 TWh Men detta är enbart skenbart rätt biobränslen fjärrvärme mm har betytt mycket! Från värmepumpar kommer knappt 30% av all energi till bostäder service mm

19

20 Elen har också minskat

21 Elen har också minskat

22 Elen har också minskat El för uppvärmning har minskat 7,5 TWh trots VP!

23 Elen har också minskat El för uppvärmning har minskat 7,5 TWh trots VP! 40 50% av alla VP-installationer bidrog till att minska elförbrukningen

24

25 Så här ligger värmefaktorerna idag!

26 Så här ligger värmefaktorerna idag!

27 Så här ligger värmefaktorerna idag! Data från Fraunhoferinstitutet.

28

29 Den kommande marknaden

30 Den kommande marknaden Stora hus, miljonprogrammet

31 Den kommande marknaden Stora hus, miljonprogrammet Europa, Thermia = Danfoss, IVT = Bosch

32 Den kommande marknaden Stora hus, miljonprogrammet Europa, Thermia = Danfoss, IVT = Bosch Ersättning till småhus i Sverige agg/år

33 Den kommande marknaden Stora hus, miljonprogrammet Europa, Thermia = Danfoss, IVT = Bosch Ersättning till småhus i Sverige agg/år (det finns 1,7 miljoner småhus livslängd år)

34

35 Stora hus -Vällingby centrum

36 Stora hus -Vällingby centrum

37 Stora hus -Vällingby centrum

38

39 Borehole storage Vällingby

40 Borehole storage Vällingby

41 Borehole storage Vällingby Number of boreholes 132

42 Borehole storage Vällingby Number of boreholes 132 Depth of boreholes 200 m (27 km)

43 Borehole storage Vällingby Number of boreholes 132 Depth of boreholes 200 m (27 km) Pipes/hole 4 (100 km PEH pipe)

44 Borehole storage Vällingby Number of boreholes 132 Depth of boreholes 200 m (27 km) Pipes/hole 4 (100 km PEH pipe) Diameter of holes 140 mm

45 Borehole storage Vällingby Number of boreholes 132 Depth of boreholes 200 m (27 km) Pipes/hole 4 (100 km PEH pipe) Diameter of holes 140 mm Diameter of PEH pipe 32 mm

46 Borehole storage Vällingby Number of boreholes 132 Depth of boreholes 200 m (27 km) Pipes/hole 4 (100 km PEH pipe) Diameter of holes 140 mm Diameter of PEH pipe 32 mm Distance between pipes on the ground 7,5 m

47 Borehole storage Vällingby Number of boreholes 132 Depth of boreholes 200 m (27 km) Pipes/hole 4 (100 km PEH pipe) Diameter of holes 140 mm Diameter of PEH pipe 32 mm Distance between pipes on the ground 7,5 m Etanol solution 28%

48 Borehole storage Vällingby Number of boreholes 132 Depth of boreholes 200 m (27 km) Pipes/hole 4 (100 km PEH pipe) Diameter of holes 140 mm Diameter of PEH pipe 32 mm Distance between pipes on the ground 7,5 m Etanol solution 28% Power of storage facility kw

49 Borehole storage Vällingby Number of boreholes 132 Depth of boreholes 200 m (27 km) Pipes/hole 4 (100 km PEH pipe) Diameter of holes 140 mm Diameter of PEH pipe 32 mm Distance between pipes on the ground 7,5 m Etanol solution 28% Power of storage facility kw Power per m hole W/m

50 Borehole storage Vällingby Number of boreholes 132 Depth of boreholes 200 m (27 km) Pipes/hole 4 (100 km PEH pipe) Diameter of holes 140 mm Diameter of PEH pipe 32 mm Distance between pipes on the ground 7,5 m Etanol solution 28% Power of storage facility kw Power per m hole W/m Cost 4 5 M

51 Borehole storage Vällingby Number of boreholes 132 Depth of boreholes 200 m (27 km) Pipes/hole 4 (100 km PEH pipe) Diameter of holes 140 mm Diameter of PEH pipe 32 mm Distance between pipes on the ground 7,5 m Etanol solution 28% Power of storage facility kw Power per m hole W/m Cost 4 5 M Pay off 7 8 y

52

53 Stora värmepumpar Ljuskärrsberget i Saltsjöbaden

54 Stora värmepumpar Ljuskärrsberget i Saltsjöbaden

55 Stora värmepumpar Ljuskärrsberget i Saltsjöbaden 156 energibrunnar

56 Stora värmepumpar Ljuskärrsberget i Saltsjöbaden 156 energibrunnar 230 meters djup

57 Stora värmepumpar Ljuskärrsberget i Saltsjöbaden 156 energibrunnar 230 meters djup 3,5 GWh förnyelsebar geoenergi

58 Stora värmepumpar Ljuskärrsberget i Saltsjöbaden 156 energibrunnar 230 meters djup 3,5 GWh förnyelsebar geoenergi konvertera från direktverkande el

59 Stora värmepumpar Ljuskärrsberget i Saltsjöbaden 156 energibrunnar 230 meters djup 3,5 GWh förnyelsebar geoenergi konvertera från direktverkande el 500 lägenheter

60 Stora värmepumpar Ljuskärrsberget i Saltsjöbaden 156 energibrunnar 230 meters djup 3,5 GWh förnyelsebar geoenergi konvertera från direktverkande el 500 lägenheter 13 olika gårdar.

61

62 Europa

63 Europa

64

65 Historiskt

66 Historiskt Number of all sold heat pumps in Sweden Number/year Year

67

68 I backspegeln

69 I backspegeln Värmepumpen används för närvarande i några tusen villor (1978)

70 I backspegeln Värmepumpen används för närvarande i några tusen villor (1978) Utan energisparstöd har knappast någon villavärmepump varit ekonomiskt lönsam (1980)

71 I backspegeln Värmepumpen används för närvarande i några tusen villor (1978) Utan energisparstöd har knappast någon villavärmepump varit ekonomiskt lönsam (1980) Värmefaktorn är idag ofta under 2 men vissa fabrikat klara 2 á 2,5.. (1978)
