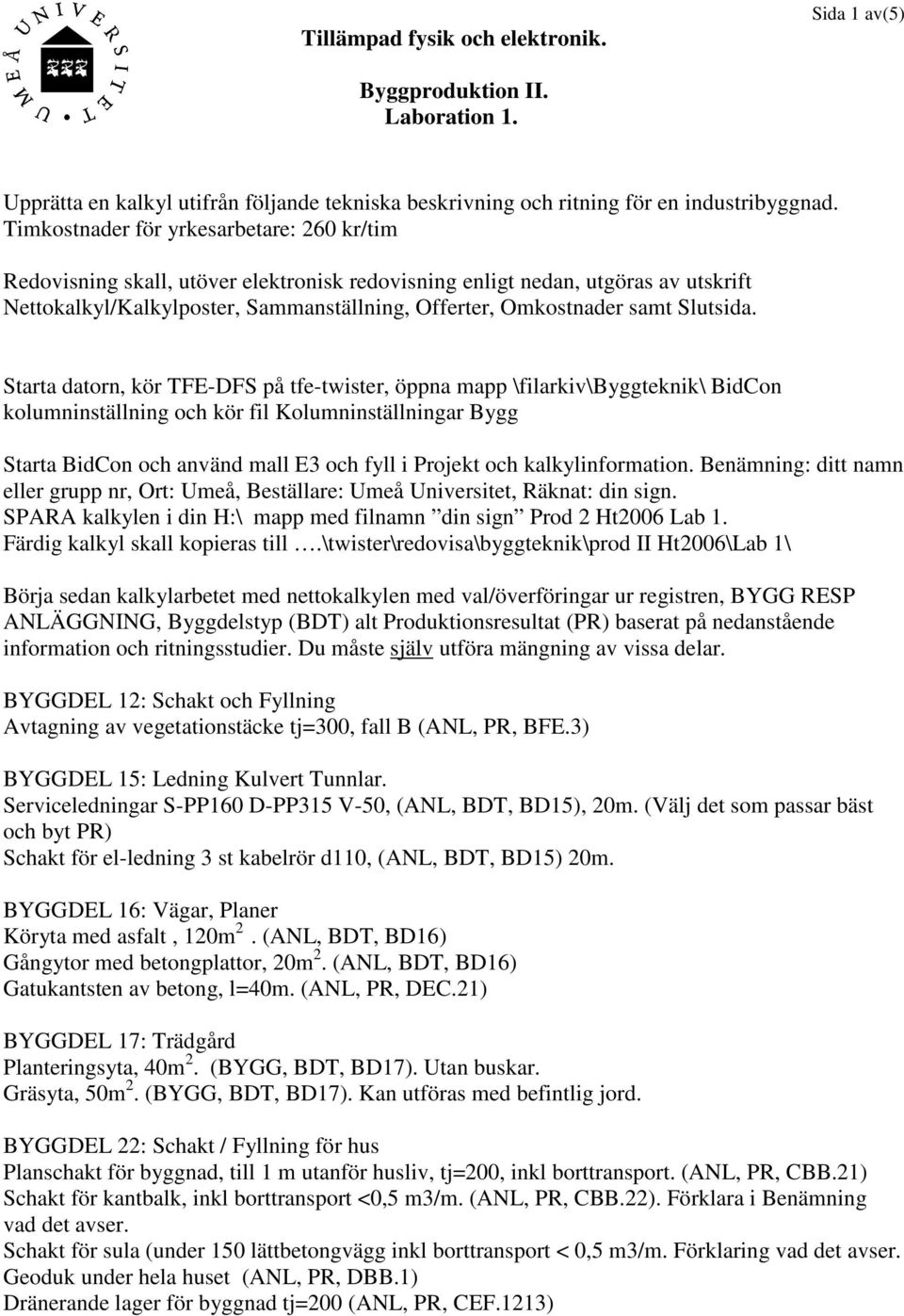

1 Sida 1 av(5) Upprätta en kalkyl utifrån följande tekniska beskrivning och ritning för en industribyggnad. Timkostnader för yrkesarbetare: 260 kr/tim Redovisning skall, utöver elektronisk redovisning enligt nedan, utgöras av utskrift Nettokalkyl/Kalkylposter, Sammanställning, Offerter, Omkostnader samt Slutsida. Starta datorn, kör TFE-DFS på tfe-twister, öppna mapp \filarkiv\byggteknik\ BidCon kolumninställning och kör fil Kolumninställningar Bygg Starta BidCon och använd mall E3 och fyll i Projekt och kalkylinformation. Benämning: ditt namn eller grupp nr, Ort: Umeå, Beställare: Umeå Universitet, Räknat: din sign. SPARA kalkylen i din H:\ mapp med filnamn din sign Prod 2 Ht2006 Lab 1. Färdig kalkyl skall kopieras till.\twister\redovisa\byggteknik\prod II Ht2006\Lab 1\ Börja sedan kalkylarbetet med nettokalkylen med val/överföringar ur registren, BYGG RESP ANLÄGGNING, Byggdelstyp (BDT) alt Produktionsresultat (PR) baserat på nedanstående information och ritningsstudier. Du måste själv utföra mängning av vissa delar. BYGGDEL 12: Schakt och Fyllning Avtagning av vegetationstäcke tj=300, fall B (ANL, PR, BFE.3) BYGGDEL 15: Ledning Kulvert Tunnlar. Serviceledningar S-PP160 D-PP315 V-50, (ANL, BDT, BD15), 20m. (Välj det som passar bäst och byt PR) Schakt för el-ledning 3 st kabelrör d110, (ANL, BDT, BD15) 20m. BYGGDEL 16: Vägar, Planer Köryta med asfalt, 120m 2. (ANL, BDT, BD16) Gångytor med betongplattor, 20m 2. (ANL, BDT, BD16) Gatukantsten av betong, l=40m. (ANL, PR, DEC.21) BYGGDEL 17: Trädgård Planteringsyta, 40m 2. (BYGG, BDT, BD17). Utan buskar. Gräsyta, 50m 2. (BYGG, BDT, BD17). Kan utföras med befintlig jord. BYGGDEL 22: Schakt / Fyllning för hus Planschakt för byggnad, till 1 m utanför husliv, tj=200, inkl borttransport. (ANL, PR, CBB.21) Schakt för kantbalk, inkl borttransport <0,5 m3/m. (ANL, PR, CBB.22). Förklara i Benämning vad det avser. Schakt för sula (under 150 lättbetongvägg inkl borttransport < 0,5 m3/m. Förklaring vad det avser. Geoduk under hela huset (ANL, PR, DBB.1) Dränerande lager för byggnad tj=200 (ANL, PR, CEF.1213)

$Starta datorn, kör TFE-DFS på tfe-twister, öppna mapp \filarkiv\byggteknik\ BidCon kolumninställning och kör fil Kolumninställningar Bygg Starta BidCon och använd mall E3 och fyll i Projekt och$

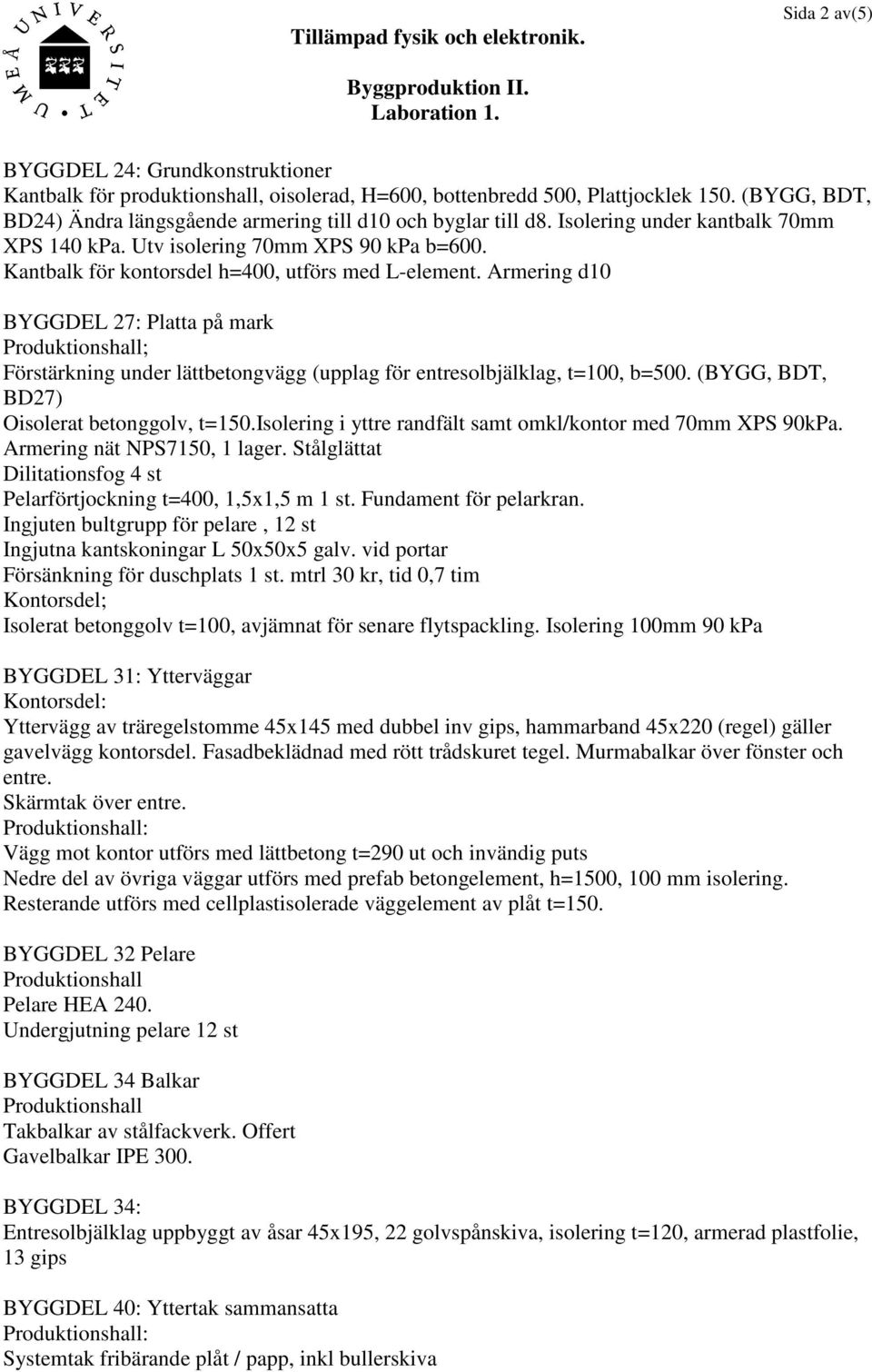

2 Sida 2 av(5) BYGGDEL 24: Grundkonstruktioner Kantbalk för produktionshall, oisolerad, H=600, bottenbredd 500, Plattjocklek 150. (BYGG, BDT, BD24) Ändra längsgående armering till d10 och byglar till d8. Isolering under kantbalk 70mm XPS 140 kpa. Utv isolering 70mm XPS 90 kpa b=600. Kantbalk för kontorsdel h=400, utförs med L-element. Armering d10 BYGGDEL 27: Platta på mark ; Förstärkning under lättbetongvägg (upplag för entresolbjälklag, t=100, b=500. (BYGG, BDT, BD27) Oisolerat betonggolv, t=150.isolering i yttre randfält samt omkl/kontor med 70mm XPS 90kPa. Armering nät NPS7150, 1 lager. Stålglättat Dilitationsfog 4 st Pelarförtjockning t=400, 1,5x1,5 m 1 st. Fundament för pelarkran. Ingjuten bultgrupp för pelare, 12 st Ingjutna kantskoningar L 50x50x5 galv. vid portar Försänkning för duschplats 1 st. mtrl 30 kr, tid 0,7 tim Kontorsdel; Isolerat betonggolv t=100, avjämnat för senare flytspackling. Isolering 100mm 90 kpa BYGGDEL 31: Ytterväggar Kontorsdel: Yttervägg av träregelstomme 45x145 med dubbel inv gips, hammarband 45x220 (regel) gäller gavelvägg kontorsdel. Fasadbeklädnad med rött trådskuret tegel. Murmabalkar över fönster och entre. Skärmtak över entre. : Vägg mot kontor utförs med lättbetong t=290 ut och invändig puts Nedre del av övriga väggar utförs med prefab betongelement, h=1500, 100 mm isolering. Resterande utförs med cellplastisolerade väggelement av plåt t=150. BYGGDEL 32 Pelare Pelare HEA 240. Undergjutning pelare 12 st BYGGDEL 34 Balkar Takbalkar av stålfackverk. Offert Gavelbalkar IPE 300. BYGGDEL 34: Entresolbjälklag uppbyggt av åsar 45x195, 22 golvspånskiva, isolering t=120, armerad plastfolie, 13 gips BYGGDEL 40: Yttertak sammansatta : Systemtak fribärande plåt / papp, inkl bullerskiva

Kantbalk för kontorsdel h=400, utförs med L-element. Armering d10 BYGGDEL 27: Platta på mark ; Förstärkning under lättbetongvägg (upplag för entresolbjälklag, t=100, b=500.

3 Sida 3 av(5) BYGGDEL 41: Takstomme Kontor: Takåsar av limträ L40 42*450 c/c 1200, uppstolpat tak med 45x95 reglar, 23 råspont och underlagspapp. BYGGDEL 43: Tvålagstäckning typ 1522 Tvålagstäckning typ 1522, uppdragning BYGGDEL 44, Takfot och gavlar. : Fotplåt klb=300 Hängränna 150 Stuprör 125 Gavelbeslag klb=125 Kontor: Inklätt taksprång h=600, klätt med fjällpanel, ståndskiva för papptäckning, krönbeslag klb=400. BYGGDEL 45: Öppningskompl, takluckor Öppningsbara takljuskupoler, 2 lags. BYGGDEL 55: Fönster, Dörrar o Partier Kontor Fönster av trä/al b=1800 h=1300 Fönster av tra/al b=900 h=1300, i Personalrum. Fönsterdörr av trä/al b=900, i Personalrum Entredörr inkl sidoljus, utfört i teak. Fönster av trä/al b=1800 h=1300, i verkmästarkontor Fasta fönster av aluminium b=1800 h=1300, i. 10 st Fast fönster av aluminium b=900 h=1300, vid gångdörr Takskjutportar av aluminium b=3000 h=3000. Elmanövrerade. Gångdörr av aluminium b=1000 h=2100 BYGGDEL 63: Innerväggar Upplagsvägg för entresolbjälklag, Murad och putsad lättbetong t=150 Övriga väggar i produktionshall: murad och putsad lättbetong t=100 Väggar i kontor: Vägg med träreglar 70mm, enkel gips och 30 mm isolering Fläktrumsinnerväggar på entresolbjälklaget 22m 2, Plywood och gips på 70 mm träregelstomme. Taklister 21x33, fabriks målad. Sockellist 12x 56, fabriksmålad. BYGGDEL 65: Invändiga dörra o partier Branddörr b=1000 (3 st). Mellan kontor och produktionshall, till undercentral, till fläktrum Innerdörrar, målade massiva.. BYGGDEL 66: Invändiga trappor Ståltrappa med steg av gallerdurk upp till entresolplan.

: Fotplåt klb=300 Hängränna 150 Stuprör 125 Gavelbeslag klb=125 Kontor: Inklätt taksprång h=600, klätt med fjällpanel, ståndskiva för papptäckning, krönbeslag klb=400.

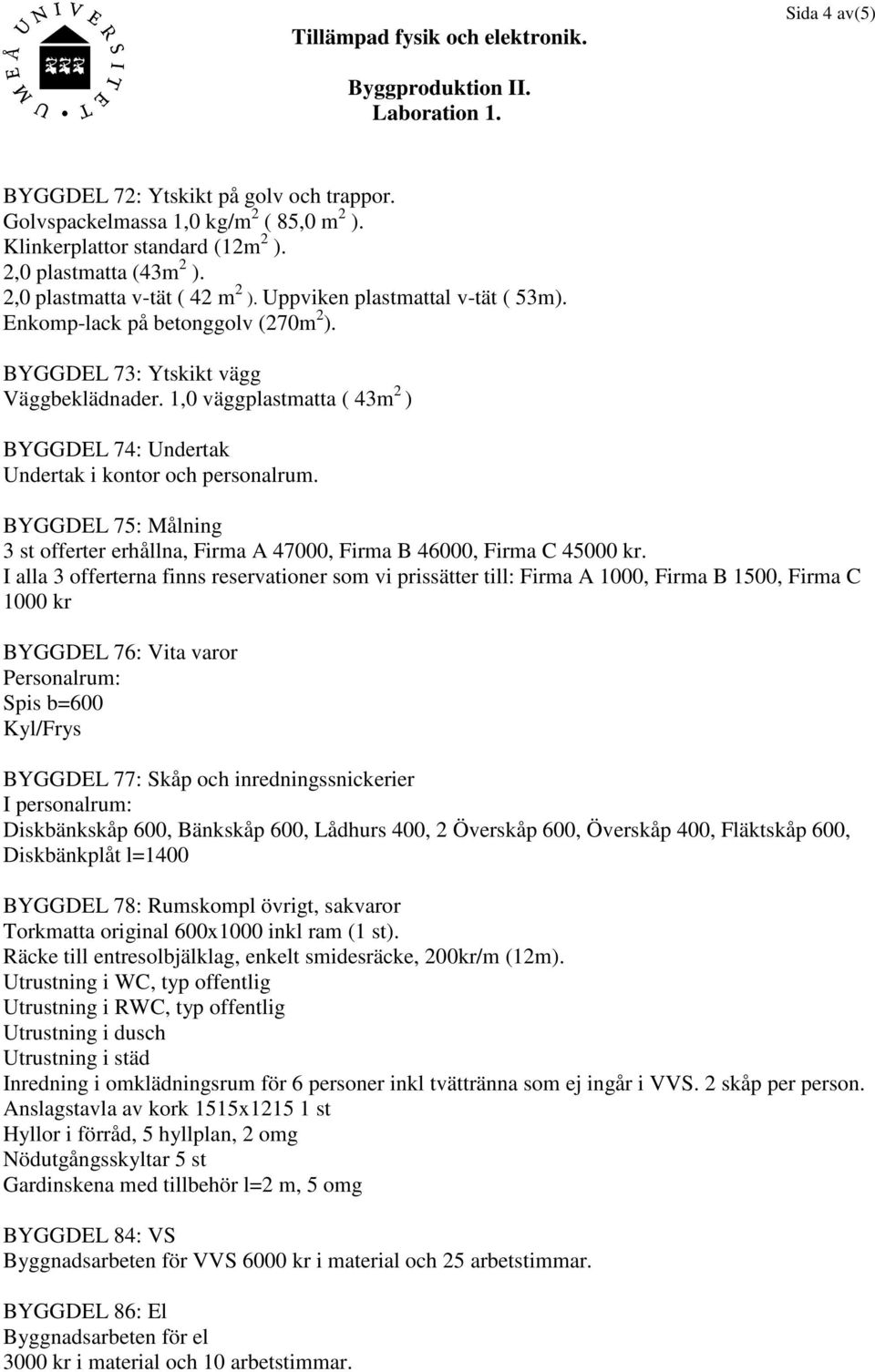

4 Sida 4 av(5) BYGGDEL 72: Ytskikt på golv och trappor. Golvspackelmassa 1,0 kg/m 2 ( 85,0 m 2 ). Klinkerplattor standard (12m 2 ). 2,0 plastmatta (43m 2 ). 2,0 plastmatta v-tät ( 42 m 2 ). Uppviken plastmattal v-tät ( 53m). Enkomp-lack på betonggolv (270m 2 ). BYGGDEL 73: Ytskikt vägg Väggbeklädnader. 1,0 väggplastmatta ( 43m 2 ) BYGGDEL 74: Undertak Undertak i kontor och personalrum. BYGGDEL 75: Målning 3 st offerter erhållna, Firma A 47000, Firma B 46000, Firma C kr. I alla 3 offerterna finns reservationer som vi prissätter till: Firma A 1000, Firma B 1500, Firma C 1000 kr BYGGDEL 76: Vita varor Personalrum: Spis b=600 Kyl/Frys BYGGDEL 77: Skåp och inredningssnickerier I personalrum: Diskbänkskåp 600, Bänkskåp 600, Lådhurs 400, 2 Överskåp 600, Överskåp 400, Fläktskåp 600, Diskbänkplåt l=1400 BYGGDEL 78: Rumskompl övrigt, sakvaror Torkmatta original 600x1000 inkl ram (1 st). Räcke till entresolbjälklag, enkelt smidesräcke, 200kr/m (12m). Utrustning i WC, typ offentlig Utrustning i RWC, typ offentlig Utrustning i dusch Utrustning i städ Inredning i omklädningsrum för 6 personer inkl tvättränna som ej ingår i VVS. 2 skåp per person. Anslagstavla av kork 1515x st Hyllor i förråd, 5 hyllplan, 2 omg Nödutgångsskyltar 5 st Gardinskena med tillbehör l=2 m, 5 omg BYGGDEL 84: VS Byggnadsarbeten för VVS 6000 kr i material och 25 arbetstimmar. BYGGDEL 86: El Byggnadsarbeten för el 3000 kr i material och 10 arbetstimmar.

BYGGDEL 75: Målning 3 st offerter erhållna, Firma A 47000, Firma B 46000, Firma C 45000 kr.

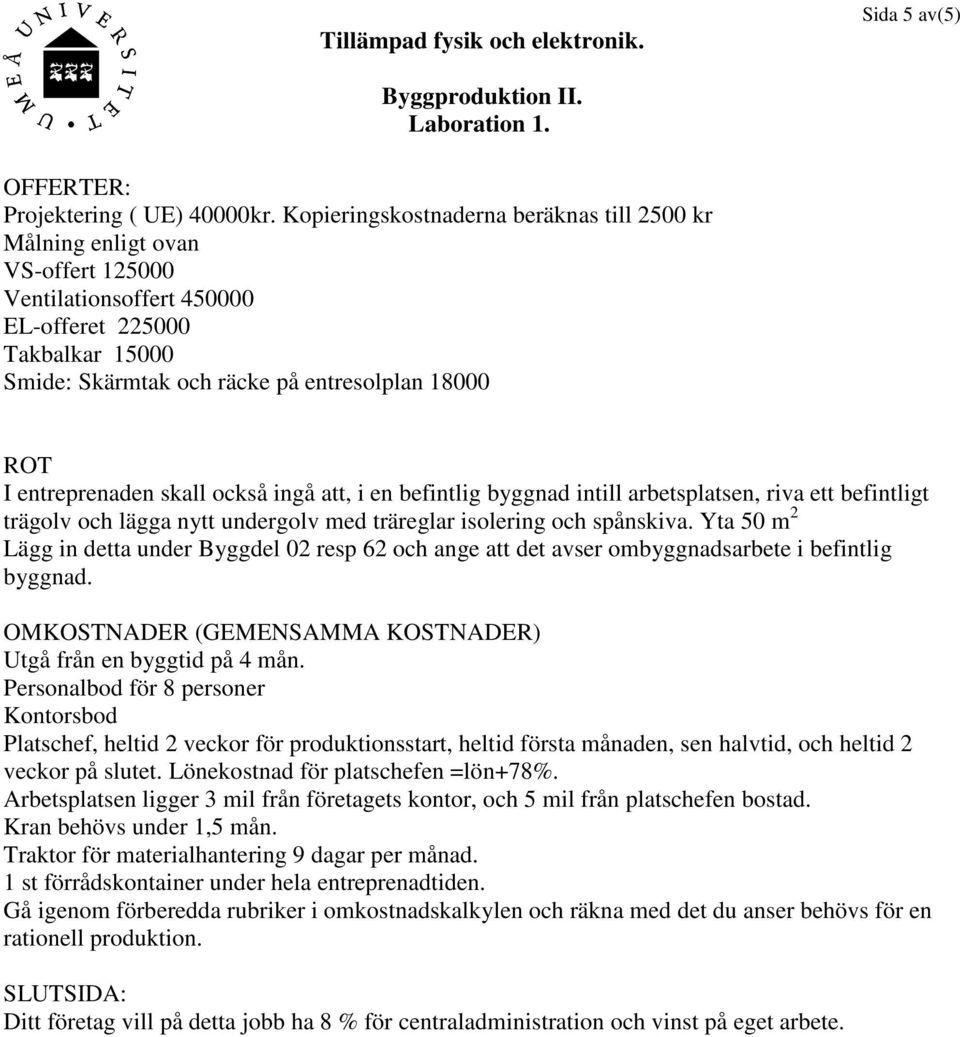

5 Sida 5 av(5) OFFERTER: Projektering ( UE) 40000kr. Kopieringskostnaderna beräknas till 2500 kr Målning enligt ovan VS-offert Ventilationsoffert EL-offeret Takbalkar Smide: Skärmtak och räcke på entresolplan ROT I entreprenaden skall också ingå att, i en befintlig byggnad intill arbetsplatsen, riva ett befintligt trägolv och lägga nytt undergolv med träreglar isolering och spånskiva. Yta 50 m 2 Lägg in detta under Byggdel 02 resp 62 och ange att det avser ombyggnadsarbete i befintlig byggnad. OMKOSTNADER (GEMENSAMMA KOSTNADER) Utgå från en byggtid på 4 mån. Personalbod för 8 personer Kontorsbod Platschef, heltid 2 veckor för produktionsstart, heltid första månaden, sen halvtid, och heltid 2 veckor på slutet. Lönekostnad för platschefen =lön+78%. Arbetsplatsen ligger 3 mil från företagets kontor, och 5 mil från platschefen bostad. Kran behövs under 1,5 mån. Traktor för materialhantering 9 dagar per månad. 1 st förrådskontainer under hela entreprenadtiden. Gå igenom förberedda rubriker i omkostnadskalkylen och räkna med det du anser behövs för en rationell produktion. SLUTSIDA: Ditt företag vill på detta jobb ha 8 % för centraladministration och vinst på eget arbete.

entreprenaden skall också ingå att, i en befintlig byggnad intill arbetsplatsen, riva ett befintligt trägolv och lägga nytt undergolv med träreglar isolering och spånskiva.
