1 VTI rapport 803 Utgivningsår Provsträckor med gummiasfalt Ragn-Sells infart vid granulat-anläggningen, Heljestorp Safwat F Said Håkan Carlsson Leif Viman Torsten Nordgren

2

3 Utgivare: Publikation: VTI rapport 803 Utgivningsår: 2014 Projektnummer: Dnr: 2011/ Linköping Projektnamn: Gummiasfalt, Ragn-Sell Författare: Safwat F. Said, Håkan Carlsson, Leif Viman och Torsten Nordgren Uppdragsgivare: Trafikverket Titel: Provsträckor med gummiasfalt, Ragn-Sells infart vid Granulat-anläggningen, Heljestorp Referat Mer än ton gummiasfalt har tillverkats mellan åren i Sverige för asfaltering av totalt mer än 150 km vägsträckor fördelade på mer än 20 vägobjekt. I det här arbetet redovisas uppbyggnaden och tillståndsutvärderingen av fyra beläggningsytor byggda under hösten 2011 på infarten till Ragn-Sells granulat-anläggning i Vänersborg. Beläggningsytorna är utförda med olika konstruktioner och asfaltbeläggningslager. Syftet är att värdera nyttan med gummiasfalt i olika lager i vägkroppen, främst med avseende på teknisk livslängd. Provytorna har instrumenterats med töjningsgivare i underkant av beläggning. Det konstateras att vägöverbyggnader bestående av gummimodifierat bitumen kan ha betydande positiv inverkan på motstånd mot sprickor baserad på töjningsmätningarna under det första året efter byggandet av provvägen. Nyckelord: Gummiasfalt, beläggning, fallviktsmätningar, töjningar, tillståndsutvärdering, livslängd ISSN: Språk: Antal sidor: Svenska 52

4 Publisher: Publication: VTI rapport 803 Published: 2014 Projectcode: Dnr: 2011/ SE Linköping Sweden Project: Asphalt rubber pavement, Ragn-Sell Author: Safwat F. Said, Håkan Carlsson, Leif Viman and Torsten Nordgren Sponsor: The Swedish Transport Administration Title: Test sections with asphalt rubber at Ragn-Sells entrance, Heljestorp Abstract More than tonnes of rubber asphalt has been manufactured between the years in Sweden for paving of more than 150 km road sections. Pavement performance of four slightly different road structures constructed during the fall of 2011 is presented in this work. The test sections were instrumented with strain gauges at the bottom of bituminous layers. The objective is to evaluate and demonstrate the performance of asphalt rubber used in various pavement layers with respect to fatigue cracking. It is concluded that the asphalt rubber layers could have significant effect on fatigue cracking of pavement based on strain measurements during the first year after construction of the test road. Keywords: Asphalt rubber, asphalt concrete, FWD, pavement performance, strain measurements, fatigue life ISSN: Language: No of pages: Swedish 52

5 Förord Denna undersökning har utförts av VTI på uppdrag av Trafikverket. Provtagning och produktionskontroll har utförts av Peab laboratoriet. Fält och laboratoriemätningar har utförts av VTI:s personal i Linköping. Ett stort tack till alla personer som bidragit till detta arbete. Linköping, december 2013 Safwat Said Projektledare VTI rapport 803 Omslag: VTI

6 Kvalitetsgranskning Intern peer review har genomförts 10 december 2013 av Robert Karlsson. Safwat Said har genomfört justeringar av slutligt rapportmanus 12 december Projektledarens närmaste chef, forskningschef Björn Kalman har därefter granskat och godkänt publikationen för publicering 22 januari Quality review Internal peer review was performed on 10 December 2013 by Robert Karlsson. Safwat Said has made alterations to the final manuscript of the report. The research director of the project manager, Björn Kalman examined and approved the report for publication on 22 January Tryckt på VTI i Linköping, februari 2014 VTI rapport 803

7 Innehållsförteckning Sammanfattning... 5 Summary Inledning Provytornas konstruktioner och trafikbelastning Instrumentering Utvärdering av provytorna Laboratorieprovningar Fältmätningar Diskussion och förslag till uppföljning Slutkommentarer Referenser Bilaga 1 FWD-data från mätning 2012 Bilaga 2 Hålrumshalt på borrkärnor Bilaga 3 Produktionskontroll utförd av Peab VTI rapport 803

8 VTI rapport 803

9 Provsträckor med gummiasfalt. Ragn-Sells infart vid Granulatanläggningen, Heljestorp av Safwat F Said, Håkan Carlsson, Leif Viman och Torsten Nordgren (Trafikverket) VTI (Statens väg- och transportforskningsinstitut) Linköping Sammanfattning I det här arbetet redovisas uppbyggnaden och första utvärderingen av fyra beläggningsytor byggda under hösten 2011 på infarten till Ragn-Sells granulatanläggning i Vänersborg. Beläggningsytorna är utförda med olika konstruktioner och asfaltbeläggningslager. Syftet är att värdera nyttan av konstruktioner byggda med gummiasfalt i olika lager, främst med avseende på teknisk livslängd. Provytorna har instrumenterats med töjningsgivare i underkant av beläggning. Det konstateras att beläggningslager bestående av gummimodifierat bitumen kan ha betydande positiv inverkan på utmattningslivslängden baserad på mätningarna under det första året efter byggandet av provvägen. För att säkerställa resultaten bör uppmätta töjningar och fallviktsmätningar upprepas för att öka dataunderlaget och säkerheten i analysen. Det är också önskvärt att klarlägga varför gummiasfalten ger upphov till relativt lägre töjningar i underkant av beläggning och därmed kan leda till längre livslängd. 5

10 6 VTI rapport 803

11 Test sections with asphalt rubber at Ragn-Sells entrance, Heljestorp by Safwat F Said, Håkan Carlsson, Leif Viman and Torsten Nordgren (Swedish Transport Administration) VTI (Swedish National Road and Transport Research Institute) SE Linköping, Sweden Summary This study presents an implementation and evaluation of four road sections constructed during the fall of 2011 at the entrance to Ragn-Sells plant near Vänersborg in the western part of Sweden. The test sections were built with slightly different pavement structures and bituminous layers. The objective is to evaluate and demonstrate the performance of asphalt rubber used in various pavement layers with respect to expected service life. The test sections were instrumented with strain gauges at the bottom of bituminous layers. It is concluded that the asphalt rubber layers could have significant effect on fatigue life of pavement based on measurements during the first year after construction of the test road. To ensure the conclusions, strain and Falling Weight Deflectometer measurements should be repeated to increase the reliability of the analysis. It would also be valuable to clarify why the asphalt rubber gives rise to relatively lower stresses in the bottom edge of the coating and thus may lead to longer lifetime. VTI rapport 803 7

12 8 VTI rapport 803

13 1 Inledning Sedan 2006 har Trafikverket studerat och utfört flera objekt med gummiasfaltbeläggningar för utvärdering vid svenska förhållanden. Kunskapen om tillverkning, utläggning och miljöeffekter av gummiasfalt har främst hämtats från USA. Mer än ton gummiasfalt har tillverkats mellan åren i Sverige för asfaltering av totalt mer än 150 km vägsträckor fördelade på mer än 20 vägobjekt, i huvudsak som slitlagerbeläggning. Över 2500 ton gummigranulat (0 1 mm) har använts. Gummiasfalten har tillverkats enligt våtteknik med inblandning av cirka 17 procent gummigranulat i bitumen, vilket ger ett gummimodifierat bitumen som sedan blandats med stenmaterialet vid tillverkning av olika massabeläggningar. För detaljerad beskrivning av vägobjekten och erfarenheterna hänvisas till Viman (2009; 2011). I det här arbetet redovisas uppbyggnaden och första utvärderingen av fyra beläggningsytor byggda under hösten 2011 på infarten till Ragn-Sells granulatanläggning i Vänersborg (figur 1). Beläggningsytorna är utförda med olika konstruktioner och asfaltbeläggningslager. Syftet är att värdera nyttan med gummiasfalt i olika lager i vägkroppen, främst med avseende på teknisk livslängd. Provytorna har instrumenterats med töjningsgivare i underkant av beläggning. Tyvärr innehåller beläggningslager med gummimodifierat bindemedel cirka 1,5 procent mer bindemedel än ursprungliga planer på grund av fel vid tillverkning, varför målsättningen också är att efter denna första utvärdering komma fram, till beslut om fortsatt uppföljning några år framåt. Figur 1 Provytornas läge VTI rapport 803 9

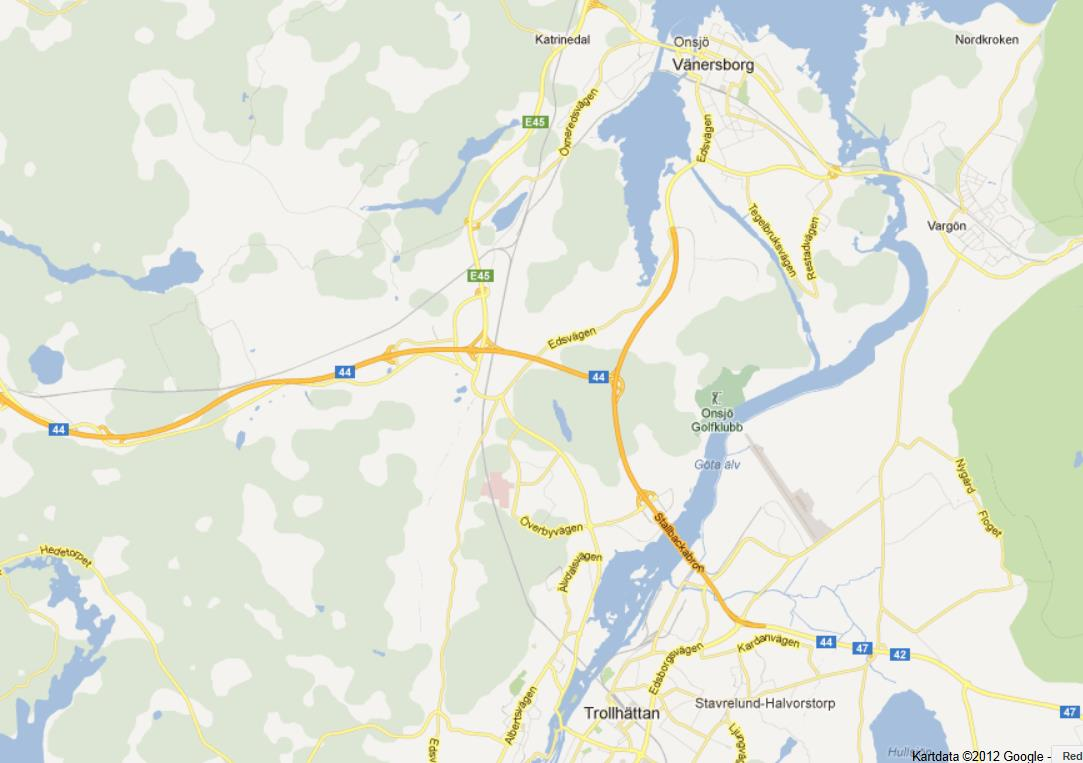

14 2 Provytornas konstruktioner och trafikbelastning Fyra provytor har byggts på infarten till Ragn-Sells granulatanläggning Heljestorp utanför Vänersborg. Provytornas placering visas i figur 2 och 3. Provytorna är cirka m långa. Beläggningsarbetet har utförts av Peab i september De nominella lageruppbyggnaderna av konstruktionerna visas i figur 4. Provyta 4 består av konventionella beläggningstyper varför den gäller som referensyta med slitlager ABS11 70/100, bindlager ABb16 70/100 och bärlager AG22 160/220. Provytorna 1, 2 och 3 har ett slitlager bestående av gummimodifierad asfalt med partikelsprång. Samtliga slitlager planerades att ha en tjocklek på 40 mm utom yta 2 som planerades med 35 mm slitlager. Gummimodifierat bitumen, GMB, (Trafikverket, 2013) är framtagen med våta tekniken. Det är cirka 17 procent gummigranulat inblandad i basbitumen 70/100. Slitlagret på ytorna 1-3 är av typen GAP 11 (gummimodifierad asfalt med partikelsprång och baserad på basbitumen 70/100). Bindlagret på ytorna 1 och 4 består av ABb16 70/100 och yta 3 har en gummimodifierad asfalt (ABb16 GMB) med en nominell tjocklek på 40 mm, medan yta 2 saknar bindlager. GMB för bindlagret är också tillverkat med cirka 17 procent gummigranulat inblandad i basbitumen 70/100. Bärlagret för ytorna 1, 3 och 4 består av konventionell AG22 160/220 medan yta 2 har ett gummimodifierat bärlager (AG22 GMB) med cirka 17 procent gummigranulat inblandad i basbitumen 160/220. Samtliga bundna bärlager har en tjocklek på 50 mm. Konstruktionerna är utformade av Trafikverket med avseende på amerikanska och tidigare erfarenheter (Trafikverket, 2013). Yta 1 och 2 kommer att belastas med lastbilstrafik till fabriken, medan yta 3 och 4 kommer att belastas med lastbilstrafik från fabriken. Dessa belastningsförhållanden måste beaktas senare vid uppföljning av ytorna med avseende på nedbrytning. Information om antal lastbilar per dag, mätt/uppskattad vikt per lastbil samt trafikhastigheten inom området för respektive provyta kommer att behövas vid senare utvärderingar. Figur 2 Placering av yta 1 och yta 2 10 VTI rapport 803

15 Figur 3 Placering av yta 3 och yta 4 Yta Yta 2 GAP11 ABb16 Yta 4 Yta 3 GAP11 GAP11 ABS11 AG22GM ABb16GM ABb16 AG22 AG22 AG22 Djup mm Figur 4 Nominell lageruppbyggnad av provytor VTI rapport

16 3 Instrumentering På varje provsträcka är det installerat 3 töjningsgivare i underkant på det undre asfaltlagret (AG). Töjningsgivarna är av fabrikat Dynatest och är placerade i det hjulspår som är längts norrut på respektive sträcka. Med hänsyn till den huvudsakliga trafikeringen betyder det höger hjulspår på sträcka 1 och 2 (infart) samt vänster spår på sträcka 3 och 4 (utfart). De 3 givarna är koncentrerade till en placering ungefär mitt på respektive sträcka. De tre givarna är installerade för att mäta den horisontella dragtöjningen i tvärled på vägen och placerade med en förskjutning i tvärled mellan givarna motsvarande en givarlängd, cirka 12 cm. Detta för att täcka ett bredare spår och därmed säkrare kunna mäta den maximala töjningen under ett passerande hjul. Figur 5 Töjningsgivare placerade på obundna bärlager innan asfaltläggning 12 VTI rapport 803

17 4 Utvärdering av provytorna Laboratorieprovningar av borrprov och fältmätningar genom fallvikts- och responsmätningar har utförts under sommaren Målsättningen för detta projekt är att klarlägga hur stor effekt de använda gummiasfaltbeläggningarna har på vägens livslängd ur teknisk synpunkt. Det bör dock noteras att det av misstag har använts cirka 1,5 procent mer bindemedel än planerat, vilket man bör ha i åtanke vid analysen och utvärderingen av provsträckorna. Uppföljningsarbete under våren 2012: Fallviktsmätningar utfördes på de fyra provytorna för framtagande av fallviktsdata och registrering av töjningar med installerade givare 4 borrkärnor per provyta med 100 mm i diameter genom hela beläggningen upptogs för kontroll av hålrumshalt, lagertjocklekar och styvhetsmodulbestämningar. Hålrumshalt och styvhetsmoduldata utvärderades genom jämförelse med tidigare data och erfarenheter. Omhändertagande av massaprov (finns hos VTI) för eventuella undersökningar med wheeltrackingtest (WTT) m.m. Analys av fält och labbdata för eventuella behov av uppföljning av provytor och bestämning av teknisk livslängd. 4.1 Laboratorieprovningar Sammanlagt har 16 borrkärnor tagits upp från de fyra provytorna för bestämning av styvhetsmodul, lagertjocklekar och hålrumshalt hos samtliga konstruktionslager. Borrkärnor från provytorna visas i figurer 6 9. Det framgår från bilderna att gummiasfalt innehåller för mycket bindemedel vid en visuell bedömning. Vid extraktion på laboratorium går det inte att lösa ut allt gummi i en asfaltmassa som innehåller GMB bitumen. Därför görs en omräkning enligt följande av den lösliga bitumenhalten till mängd GMB. Tillförd mängd gummibitumen beräknas utifrån löslig mängd bitumen dividerad med halt rent bitumen (100 17)/100 = 0,83 (vid inblandningsmängd av 17 % gummi i bitumenfasen). Från den framräknade mängden dras 0,2 procent som utgör gummi som tvättas bort i extraktionen. Exempel: Löslig bitumenhalt: 6,5 procent Tillförd mängd gummibitumen (GMB): 6,5/0,83 0,2 = 7,6 procent Bestämningen av bitumenhalten på laboratoriet ger således cirka 1 procent lägre bitumenhalt än den tillförda mängden gummibitumen (GMB) i asfaltmassan. VTI rapport

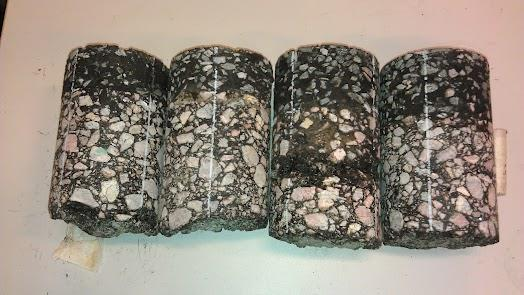

18 Figur 6 Borrkärnor från provyta 1 Figur 7 Borrkärnor från provyta 2 Figur 8 Borrkärnor från provyta 3 14 VTI rapport 803

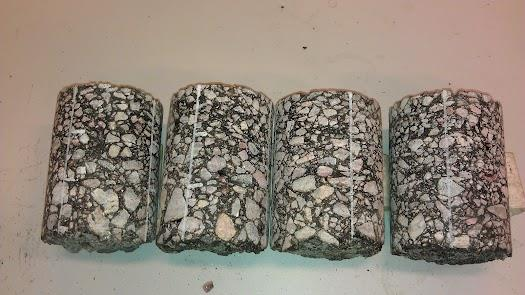

19 Figur 9 Borrkärnor från provyta Lagertjocklekar och hålrumshalt Uppmätta lagertjocklekar hos samtliga bundna beläggningslager från fyra borrkärnor per yta redovisas i figur 10. Beläggningen på provyta 1 är något tjockare än planerat (figur 4). Slitlagret, bindlagret och bärlagret är cirka 10 mm, 4 mm och respektive 14 mm tjockare än ursprungliga planer. Provyta 2 är något tjockare än planerat. Slitlagret är 40 mm istället för 35 mm. Medan bärlagret är något tunnare, 43 mm istället för 50 mm. Det bör påpekas att endast yta 2 har ett bärlager med modifierat gummibitumen, övriga ytor är byggda med en standard AG-beläggning. Lagertjocklekarna på provyta 3 och 4 är som planerat. Hålrumshalt har endast bestämts hos bärlagren och varierar i medelvärde mellan 3,7 och 7,5 procent för konventionell AG22 160/220. AG22 GMB i yta 2 har ett genomsnittligt hålrumshalt på 3,8 procent. Uppmätta data redovisas i bilaga 2. I bilaga 3 redovisas korngradering, bitumenhalt och hålrum med Marshallpackning vid produktionskontrollen. Gummihalten är 17 viktprocent av bitumen. VTI rapport

20 Yta 1 Yta 2 Yta 3 Yta 4 50 mm 43 mm 42 mm 42 mm 44 mm 45 mm 41 mm 41 mm 64 mm 51 mm 49 mm ABS 11 ABb 16 GM GAP 11 AG22 ABb 16 AG 22 GM Figur 10 Uppmätta verkliga lagertjocklekar hos provytor Styvhetsmoduler hos massabeläggningar Styvhetsmoduler hos slit-, bind- och bärlagren per yta redovisas i figurer 11, 12 och 13. En sammanställning över medelvärde på styvhetsmoduler per beläggningstyp visas i tabell 1. Figur 11 Styvhetsmodulmätningar hos slitlagerbeläggningar vid olika temperaturer 16 VTI rapport 803

21 Figur 12 Styvhetsmodulmätningar hos bindlagerbeläggningar vid olika temperaturer Figur 13 Styvhetsmodulmätningar hos bärlagerbeläggningar vid olika temperaturer VTI rapport

22 Tabell 1 Medelvärde på styvhetsmoduler för olika massabeläggningar från provytorna Beläggningstyp Styvhetsmodul, MPa 10 C 15 C GAP ABS 11 70/ ABb 16 Gummimodifierat ABb 16 70/ AG 22 Gummimodifierat AG22 160/ Jämförelser med tidigare provningar på gummiasfaltbeläggningar Som jämförelse redovisas här resultat från VTI notat (Viman, 2009), där provning av slitlagret på uppborrade provkroppar av gummiasfalt från Ringleden i Malmö (E6) utförts. Borrning utfördes i direkt anslutning till utläggning i augusti Provningen utfördes cirka 3 månader senare. Beläggningstypen i det aktuella fallet var en GAP 16 (gummimodifierat bitumen med basbitumen 70/100 från Trafikverkets depå Norrköping). I denna jämförelse redovisas endast styvhetsmodul. För övriga resultat som dynamisk kryptest, utmattning, slitagetest (Prall), beständighetstester och sprickutbredning hänvisas till Viman (2009). Styvhetsmodul utfördes enligt FAS 454 (EN ) vid flera temperaturer enligt tabell 2. Resultaten ligger något över kravet för slitlager enligt Vägverkets anvisningar (2008). Kravet för slitlagret är <9 000 MPa vid +5 C medan resultatet enligt regressionssamband blir MPa. Tabell 2 Styvhetsmodul från Ringleden Malmö vid olika temperaturer, slitlager, GAP 16 70/100 Prov nr Styvhetsmodul, MPa -10 C ±0 C +10 C +15 C PL16V PL22V PL25V PL26V PL28V Medelvärde Standardavvikelse Figur 14 visar styvhetsmoduler på slitlagerbeläggningar från Rang-Sells ytor i jämförelse med tidigare resultat på prov från Ringleden i Malmö. Slitlagren från ytorna 1 3 som är av typ GAP 11 visar lägre styvhetsmoduler än slitlagret GAP 16 70/100 från Ringleden. Stenmax 11 mm i Rang-Sells ytor måste ha bidragit till lägre moduler än prov från Ringleden med stenmax 16 mm. Med hänsyn till att man har använt högre bitumenhalt vid Rang-Sells ytorna bör detta också ha bidragit till lägre styvhetsmoduler. 18 VTI rapport 803

23 Uppskattningsvis är styvhetsmodulen för slitlagren mellan 5500 och 6500 MPa vid +5 C efter extrapolering enligt figur 14. Det är klart lägre än max-kravet i VVTR väg (< 9000 MPa). ABS beläggningen från yta 4 visar rimligen över 9000 MPa efter extrapolering till +5 C enligt figur 14 (krav vid +10 C finns inte i VVTR väg). Bedömningen, med hänsyn till tidigare erfarenheter på styvhetsmodulmätningar hos slitlager, är att det är normala styvhetsmoduler på prov från fält Styvhetsmodul, Mpa GAP11 Yta 1 GAP11 Yta 2 GAP11 Yta 3 ABS11 70/100 Yta 4 GAP16 70/100 Ringleden Temperatur, C Figur 14 Styvhetsmoduler på slitlagerbeläggningar vid olika temperaturer från Rang- Sells ytor och Ringleden i Malmö. Styvhetsmoduldata på bind- och bärlager av gummimodifierad massabeläggning från tidigare utlagda beläggningar saknas för närvarande i litteraturen. Kravet för bindlagerbeläggning enligt Trafikverket (2011) vid +10 C är MPa. Både referens och gummimodifierade bindlagren från Ragn-Sells ligger inom gränsvärdena, se figur 12. Bindlagret med gummimodifierat bitumen har nästan 2000 MPa lägre styvhetsmodul än referensbindlagret. Trots det förväntas bindlagret med gummimodifierad asfalt visa bättre stabilitetsegenskaper än referensbeläggningen av konventionell bindlagermassa (Olsson 2009). Trafikverkets krav på styvhetsmodul för borrkärnor av bärlager varierar beroende på trafiken. Styvhetsmoduler för borrkärnor av båda bärlagren från testytorna är nästan lika vid +10 C (ca 5000 MPa) och motsvarar kravet på styvhetsmodul för medeltrafik ( MPa) Utmattningsprovning Utmattningsmotstånd hos bituminösa beläggningar beskrivs normalt genom sambandet mellan initialtöjning och antal belastningar till brott. Töjningar motsvarar dragtöjningar i underkant av asfaltbeläggning, vilken är en parameter vid dimensionering av vägöverbyggnader med hänsyn till antal överfarter som en beläggning tål innan den spricker. Pressdragmetoden (EN standard annex E) har använts för bestämning av utmattningssamband hos borrkärnor från bärlagren, AG22 160/220 och AG22 GMB med basbitumen 160/220, vid +10 C. Totalt 26 prov har undersökts vid VTI rapport

24 olika töjningsnivåer. Mätområde för töjning har valts motsvarande förekommande töjningar i fält vid ca +10 C, som antas vara en genomsnittlig temperatur för utmattning i Sverige. Utmattningssamband för bärlagren visas i figur 15 och 16. AG:n från yta 4 visar något sämre utmattningsresultat. Det är troligen på grund av den högre hålrumshalten (7,5 %) i jämförelse med AG från ytorna 1 och 3. Korrelationskoefficienten (R 2 ) för AG22 GMB och AG22 är 0,94 respektive 0,87. Figur 17 visar jämförelse mellan utmattningssamband för AG22 GMB och AG22 beläggningar från provytor samt ett genomsnittligt samband för konventionell AG22 160/220 från många objekt enligt ATB VÄG, så kallad standard AG22. Den konventionella AG:n (standard AG22) har cirka 8000 MPa i styvhetsmodul. Det är betydligt högre styvhet än styvheten för AG:n i den här undersökningen. Figur 17 visar att gummiasfalt enligt undersökningen har betydligt bättre utmattningsegenskaper än AG:n under en töjningsnivå på cirka 300 mikrostrain, vilket är en väldigt hög töjningsnivå vid +10 C. Gummiasfalt har också klart bättre utmattningsegenskaper än standard AG:n beskriven i ATB VÄG oberoende av töjningsnivå. Kaloush och Stempihar (2010) konstaterade att gummiasfalt har bättre utmattningsmotstånd och det krävs mer sprickenergi för gummiasfalt än konventionella beläggningar för spricktillväxt, vilket stämmer med utmattningsresultaten i den här undersökningen. En mer detaljerad analys av effekten av gummiasfalt och jämförelse mellan sträckorna finns i kapitel 5. Figur 15 Utmattningssamband för bärlager AG22GMB vid +10 C. Figur 16 Utmattningssamband för bärlager AG22 160/220 vid +10 C. 20 VTI rapport 803

25 Figur 17 Jämförelse mellan utmattningssamband hos olika AG-lager vid +10 C. 4.2 Fältmätningar I juni 2012 utfördes de första fältmätningarna på provsträckorna sedan de färdigställdes och öppnades för trafik i början på året. De mätningar som utfördes var provbelastning med fallviktsapparat på hela provytorna och responsmätning med installerade töjningsgivare under belastning med fallviktsapparat Fallviktsmätningar Fallviktsmätningar på samtliga sträckor utfördes med VTI fallviktsapparat (FWD) av typen KUAB (figur 18), i två mätlinjer som sammanfaller med de uppskattade hjulspåren (höger och vänster) från lastbilstrafiken. Mätriktningen är också anpassad till den huvudsakliga körriktningen vilken är västerut på sträcka 1 och 2 (mot fabriken) och österut på sträcka 3 och 4 (från fabriken). En provbelastning utfördes var femte meter i respektive spår vilket, beroende på sträckornas något varierande längd, betyder totalt prov-belastningar per sträcka. Belastningen var normala 50 kn, motsvarande 10 tons standardaxel, och 3 belastningar utfördes i varje mätpunkt varav resultaten från den sista belastningen i varje punkt används för analysen. Enskilda mätningar presenteras i bilaga 1. VTI rapport

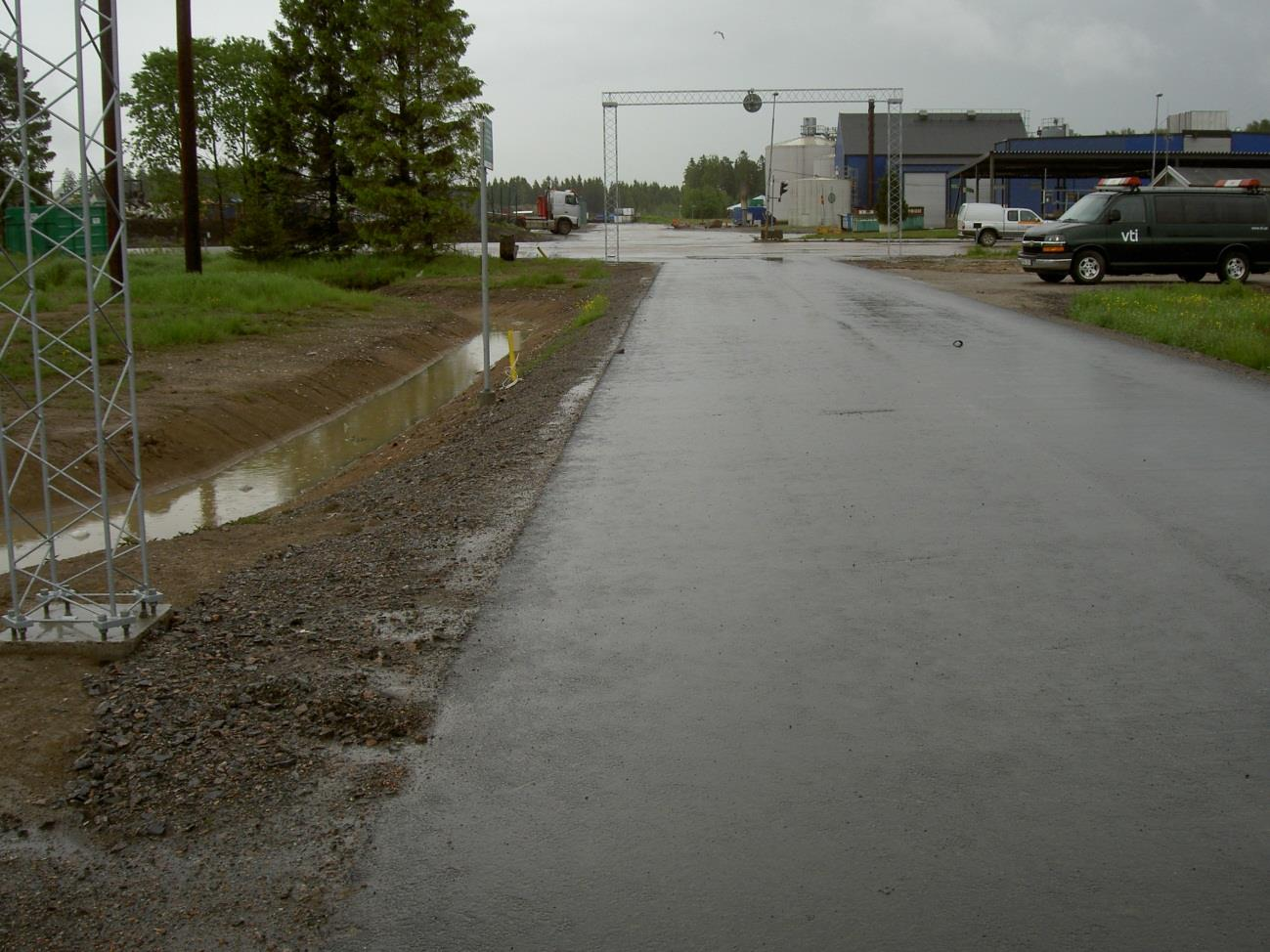

26 Figur 18 Fallviktsmätning i vänster spår på sträcka 2 Analysen av mätresultaten har utförts med utgångspunkt från Trafikverkets metodbeskrivning TRVMB 114 (2012). Från resultatet av fallviktsmätningen har det beräknats två enkla bärighetsmått enligt TRVMB 114, undergrundsmodul (figur 19) och beläggningstöjning (figur 21). Från beläggningstöjningen har även bärförmågeindex beräknats. För att ta hänsyn till de något olika beläggningstemperaturerna på de olika sträckorna justeras bärförmågeindex till referenstemperaturen +10 C Eu (MPa) Str.1 höger Str.1 vänster Str.2 höger Str.2 vänster Str.3 höger Str.3 vänster Str.4 höger Str.4 vänster Figur 19 Medelvärde per sträcka för beräknad undergrundsmodul. 22 VTI rapport 803

27 Resultatet visar att styvheten i undergrunden på provsträckorna vid mättillfället var relativt låg, med ett medelvärde på MPa. Det finns också en tendens till lägre styvhet längre västerut på respektive vägsträcka, där sträcka 2 har lägre styvhet än sträcka 1 och sträcka 4 har lägre styvhet än sträcka 3. En bidragande orsak till den relativt låga styvheten kan vara en hög grundvattennivå. Trots att mätningen utfördes på sommaren stod det mycket vatten i dikena vid mättillfället när det regnade, samt även en del stående vatten efter att regnet upphört (figur 20). De skillnader i styvhet i undergrunden som finns mellan sträckorna bör dock inte vara av avgörande betydelse för sträckornas eventuella skillnader i fortsatta funktion. Figur 20 Mycket vatten stående i diket i anslutning till provsträckorna vid regn. Det är stor skillnad i beräknad beläggningstöjning mellan sträckorna. Sträckorna 1, 3 och 4 har töjningar på likartad nivå medan sträcka 2 med sin tunnare asfaltbeläggning har markant större töjningar. Av sträckorna med tjockare beläggningslager är det sträcka 4 (referens) som har störst töjningar medan sträcka 1 har lägst töjningar. Samtliga tre sträckor har dock en töjningsnivå som ligger under 200 µm/m, vilket brukar sägas var ett riktvärde för påkänningar vid en god bärighet. Sträcka 2 däremot har avsevärt större töjningar på cirka µm/m, vilket ställer höga krav på beläggningslagret (gummimodifierad AG) att motstå utmattning vid höga påkänningar för att jämställas med de övriga sträckorna. VTI rapport

28 Töjning (µm/m) Str.1 höger Str.1 vänster Str.2 höger Str.2 vänster Str.3 höger Str.3 vänster Str.4 höger Str.4 vänster Figur 21 Medelvärde för beräknad beläggningstöjning justerat m.h.t. till +10 C. Den beräknade påkänningen ifrån fallviktsmätningen kan också anges som bärförmågeindex (figur 22) enligt TRVMB 114 (2012). Det värdet kan relateras till antal dimensionerande standardaxlar och bärförmågeklass Där framgår att sträcka 2 med de största påkänningarna endast har ungefär halva bärförmågeindex i jämförelse med övriga sträckor, cirka 3,5 respektive cirka 7. Med det samband som finns i TRVMB 114 betyder det en skillnad i livslängd uttryckt i antal standardaxlar från cirka 1 milj standardaxlar till ca 9 milj standardaxlar i den högsta bärförmågeklassen (klass 1). Då tas dock inte hänsyn till eventuella skillnader i beläggningslagren utmattningsegenskaper. 24 VTI rapport 803

29 Bärförmågeindex Str.1 höger Str.1 vänster Str.2 höger Str.2 vänster Str.3 höger Str.3 vänster Str.4 höger Str.4 vänster Figur 22 Medelvärde per sträcka för bärförmågeindex justerat m.h.t. till +10 C Responsmätningar Responsmätningar med asfalttöjningsgivare (figur 23) utfördes i två punkter på varje sträcka, dels rakt på givaren placerad i centrum av hjulspåret och på givaren placerad närmare vägkant. I respektive mätpunkt utfördes belastning med fallvikt med belastning 30, 50 och 65 kn. På varje lastnivå utfördes 2-4 belastningar för att säkerställa att repeterbara töjningar erhölls. Som första belastning i slagserien och innan insamling av responsvärden utfördes slogs ett kompakteringsslag på 50 kn för att konstruktion skulle sätta sig. Vid respektive fallviktsbelastning samlades hela töjningsförloppet in och den maximala töjningen vid varje slag har lästs av för givaren rakt under belastningsplattan. Dessa maximala töjningar har sammanställts som medelvärde för respektive mätpunkt och belastningsnivå på samtliga 4 sträckor. VTI rapport

30 Figur 23 Responsmätning vid belastning med fallviktsapparat. I figur presenteras medelvärden för de uppmätta töjningarna för respektive yta med de två lastpositionerna/givarna vid de tre olika belastningsnivåerna. Från dessa resultat framgår att det är god repeterbarhet inom respektive yta mellan de båda mätpunkterna/positionerna med undantag för yta 2. Där finns det en skillnad mellan de två töjningsgivarna ASG22 och ASG23, där ASG22 genomgående ger en något högre töjningsnivå än ASG23. Vad den skillnaden beror på kan vara svårt att säga, men kan bland annat bero på att placeringen av fallviktens belastningsplatta inte blev optimal mitt över givare ASG23. Det har medfört en cirka procent lägre töjning i ASG23 än ASG VTI rapport 803

31 Sträcka 1 Töjning Last Position Last (kn) ASG12 ASG13 ASG12 ASG13 ASG12 ASG Figur 24 Uppmätta töjningar på yta 1 vid 3 belastningsnivåer i två mätpunkter. Sträcka 2 Töjning Last Position Last (kn) ASG22 ASG23 ASG22 ASG23 ASG22 ASG Figur 25 Uppmätta töjningar på yta 2 vid 3 belastningsnivåer i två mätpunkter. VTI rapport

32 Sträcka Last Position Töjning Last (kn) ASG32 ASG33 ASG32 ASG33 ASG32 ASG Figur 26 Uppmätta töjningar på yta 3 vid 3 belastningsnivåer i två mätpunkter. Sträcka Last Position Töjning Last (kn) ASG42 ASG43 ASG42 ASG43 ASG42 ASG Figur 27 Uppmätta töjningar på yta 4 vid 3 belastningsnivåer i två mätpunkter. När man analyserar de uppmätta töjningarna framgår det att det är samma skillnader mellan ytorna oberoende av belastningsnivå. Det betyder att skillnaderna mellan de olika konstruktionerna inte är spänningsberoende. Av den anledningen väljs belastningen 50 kn som representativt mätresultat. Medelvärde bildas för båda mätpositionerna/givarna och resultatet redovisas i figur 28. Det bör påpekas att någon hänsyn eller korrigering för beläggningstemperaturen inte är gjord för de uppmätta töjningarna. Samtidigt var det heller inte så stora skillnader i temperatur mellan ytorna. Yta 1 hade en beläggningstemperatur på cirka C, yta 2 cirka C, yta 3 cirka C och yta 4 cirka C. Kort kan sägas att med hänsyn till temperaturerna skulle yta 1 höjas något och yta 4 sänkas något i jämförelsen mellan ytorna. 28 VTI rapport 803

33 Töjning Str 1 Str 2 Str 3 Str 4 Last=50 kn Figur 28 Medelvärde per yta för uppmätta töjningar vid 50 kn belastning Mätresultatet visar att referenssträcka 4 och yta 2 med tunnare beläggning uppvisar störst töjningar medan yta 3 med gummimodifierat slit- och bindlager uppvisar lägst töjningar. Väljer man att relatera de uppmätta töjningarna till värdena för referenssträckan (4) visar det sig att yta 2 med tunnare gummimodifierad beläggning ger samma töjningsnivå, yta 1 med gummimodifierat slitlager ger cirka 10 procent lägre töjning, medan yta 3 med gummimodifierat slit- och bindlager ger cirka 25 procent lägre töjning, se figur 29. Relativ Töjning 110% 100% 100% 100% 91% 90% 80% 74% 70% 60% 50% 40% 30% 20% 10% 0% Str 1 Str 2 Str 3 Str 4 Last=50 kn Figur 29 Medelvärde per yta relativt till yta 4 vid 50 kn belastning. VTI rapport

34 Eftersom det var en viss skillnad mellan de olika givarna på yta 2 valdes den givare som visade största töjning på respektive yta ut för att representera den största uppmätta töjningen. I figur 30 redovisas dessa värden i förhållande till referensyta 4. Relativ Töjning 110% 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% 88% 105% Figur 30 Maxvärde per yta relativt till yta 4 vid 50 kn belastning. 73% 100% Str 1 Str 2 Str 3 Str 4 Last=50 kn Även om den givare som visar störst töjning används i jämförelsen mellan ytor medför det ingen stor förändring i förhållande till om medelvärdet för de två givarna används. Yta 2 får något större töjningar än referenssträckan medan yta 1 och 3 fortfarande nästan har samma förhållande till yta 4, med cirka 10 respektive cirka 25 procent lägre töjning. 30 VTI rapport 803

35 5 Diskussion och förslag till uppföljning Jämförelsen mellan de 4 konstruktionerna är komplicerad. Konstruktionerna består av flera lager med olika tjocklekar och olika material. Mätningarna och analyserna är utförda i ett initialt skede. Det bör också noteras att befintlig kunskap och beräkningsmodeller främst har erhållits genom analyser, undersökningar och utvärderingar av konventionella beläggningar. Gummiasfalt kan ha olika egenskaper under belastning och man bör vara kritisk vid utvärdering av konstruktion med gummiasfaltlager med de etablerade modellerna, såsom med hjälp av PMS Objekt, bakåträkning av töjningar och moduler från fallviktsdata med flera. De etablerade metoderna har använts dels av brist på andra modeller och dels för att skaffa erfarenhet och klarlägga begränsningen av etablerade metoder vid utvärdering av gummiasfalt och liknande massabeläggningar. Laboratorieundersökningar Vid de begränsade labbundersökningarna visar de gummimodifierade slitlagren GAP11 och bindlagret ABb16 GMB klart lägre styvhetsmoduler än de konventionella beläggningarna ABS11 70/100 respektive ABb16 70/100, vilket var förväntat. Däremot visar gummibärlagret, AG22 GMB, ingen skillnad i styvhetsmodul i jämförelse med konventionell AG22. Trots att konventionell AG och gummimodifierad AG har ungefär samma styvhetsmodul i den här undersökningen visar gummiasfalten klart bättre utmattningsmotstånd vid en och samma töjning enligt figur 17, vilket tyder på att gummiasfalt har bättre utmattningsmotstånd än motsvarande bärlagermassa utan tillsats av gummi. Det bör noteras att flera tidigare laboratorieanalyser har visat klart bättre utmattningsmotstånd hos gummimodifierad asfaltbeläggning. Fallviktsmätningar Från beräknade dragtöjningar i underkant av beläggning och beräknade livslängder baserade på fallviktsdata konstateras att yta 2 med den tunnaste asfaltbeläggningen visar markant större töjningar och därmed kortare livslängd än ytorna 1, 3 och 4, vilka har klart tjockare asfaltlager än yta 2. Yta 1 som är cirka 30 mm tjockare än ursprungliga planer visar lägst töjning (figur 21) och längst livslängd (bärförmåga i figur 22). Yta 3 med gummimodifierat slit- och bindlager kan jämföras med yta 4 (referens) då de har samma beläggningstjocklek. Resultaten indikerar att yta 3 har en något längre livslängd än yta 4, men samtidigt ligger yta 3 på en undergrund med något högre styvhet och AG:n i yta 4 har cirka två gånger så mycket hålrumshalt i jämförelse med AG:n i yta 3. De enligt TRVMB 114 beräknade skillnaderna i livslängd, som uttrycks som tillåtet antal miljoner standardaxlar för dimensioneringsperioden i förhållande till bärförmågeindex och bärförmågeklass, tar inte hänsyn till eventuella skillnader i utmattningsmotstånd för de olika beläggningstyperna. Responsmätningar Responsmätningarna, illustrerade i figur 28, visar lite annorlunda och intressanta resultat. Yta 2 med tunnaste asfaltlager, dock modifierade lager, och utan bindlager visar samma töjning som referensen, yta 4. Yta 2 med 80 mm modifierad asfaltbeläggning och utan bindlager visar endast 10 procent mer töjning än yta 1, som har två gånger så tjock asfaltbeläggning (ca 160 mm). Yta 3 har två modifierade gummilager (slit- och bindlager) och visar klart lägre töjning än de övriga ytorna. VTI rapport

36 Generella drag är att gummimodifierad asfalt har gett upphov till lägre töjningar i underkant av beläggning vid responsmätningar. Troligen beror det på att gummiasfalt kräver mer energi än konventionell beläggning för att åstadkomma motsvarande töjning (Kaloush och Stempihar, 2010), vilket därmed lett till lägre töjningar vid samma belastning. Beräknade töjningar från fallviktsmätningar är baserade på nedsjunkningsmätningar på ytan. Det kan tänka sig att det blir större ytdeformationer på konstruktioner med gummibeläggning eftersom gummiasfalt har lägre styvhet än konventionella beläggningar och därmed resulterar i större beräknade töjningar i underkant av beläggning i jämförelse med uppmätta töjningar med hjälp av töjningsgivare. Effekt av gummiasfalt på livslängd För en mer korrekt jämförelse mellan konventionell asfalt och gummiasfalt konstateras att hänsyn måste tas till de verkliga förhållandena i fält genom uppmätta töjningar under verkliga lastförhållanden snarare än beräknade töjningar. Medelvärde per sträcka för uppmätta töjningar har använts för uppskattning av livslängd från utmattningssamband hos bärlagren. Här antas på ett konventionellt sätt att töjning i underkant av beläggning är dimensionerande med avseende på sprickor. Tabell 3 visar uppmätta töjningar vid 50 kn belastning omräknade till referenstemperatur +10 C enligt TRVMB 114, på samma sätt som görs för beräknade töjningar. I tabell 4 och figur 31 redovisas de beräknade livslängden (Nf) till initiering av spricka i underkant av bärlager för konstruktionerna vid referenstemperatur +10 C enligt utmattningskriteriet: Nf = K x [1/( ) n ] Tabell 3 Omräkning av responsmätningar till referenstemperatur +10 C. Yta Mättemperatur C Uppmätt töjning Töjning vid 10 C 1 17, Tabell 4 Beräknad livslängd (Nf) vid +10 C. Yta n K Töjning vid 10 C N f vid 10 C 1 2,28 1,27x ,35 8,8 x ,28 1,27x ,28 1,27x VTI rapport 803

37 Figur 31 Uppskattning av livslängd för ytor vid referenstemperatur +10 C. Från uppmätta töjningar och utmattningssamband för bärlagren konstateras att yta 2, som består av gummimodifierat slit- och bärlager och har den tunnaste asfaltbeläggningen, och yta 3 med gummimodifierat slit- och bindlager samt konventionellt bärlager klart visar de längsta livslängderna. Det är uppseendeväckande att yta 2 som har den tunnaste asfaltbeläggning (88 mm) och visar den största töjningen har en så lång livslängd med avseende på förekomst av sprickor. Den är lika med livslängden för yta 3 med en asfaltbeläggning på 134 mm. Det är en tydlig effekt av utmattningsegenskaperna hos det modifierade bärlagret. Skillnaden i livslängd mellan yta 1 och yta 4 kan relateras till att yta 1 är ca 26 mm tjockare än yta 4. Yta 3 med gummimodifierat slit- och bindlager samt ett konventionellt bärlager kan jämföras med yta 4 (referens) med konventionella asfaltlagren då de har samma beläggningstjocklek. Resultaten indikerar att yta 3 har nästan 2 gånger så lång livslängd i jämförelse med yta 4. Det bör relateras till egenskaperna hos de modifierade slit- och bindlagren i yta 3. Följaktligen kan användning av gummiasfalt i slit- och bindlager även påverka sprickinitiering i underliggande bärlager. Det bör noteras igen att alla fältmätningar är utförda i ett initialt skede. Dessa mätningar måste säkerställas genom nya mätningar cirka 1 år efter utläggning då de normala sättningarna bör ha skett. Observera från figur 31 att små skillnader i töjningar kan leda till andra slutsatser. Därför är det viktigt med upprepade mätningar för att få ett större och bättre underlag för slutsatserna. Ytterligare en observation är att yta 2, som är utan bindlager och visar störst töjningar i underkant av beläggning, bör ge upphov till största påkänningar i underliggande lager och undergrunden. För en helhetsbild bör risk för deformationer i underliggande lager med spårbildning som följd studeras vid jämförelse mellan ytorna och eventuellt kan ett tjockare förstärkningslager behövas på yta 2 för att minimera risken för deformationer i undergrunden. Resultaten från försöken på Ragn- Sells bör också verifieras genom försök och analys av gummimodifierad asfaltbeläggning på fler platser under andra förhållanden med bland annat trafik. VTI rapport

38 6 Slutkommentarer Beräknade dragtöjningar och beräknat bärförmågaindex (BI) baserade på fallviktsdata indikerar med konventionella analysmetoder att gummiasfalt kan ha en negativ effekt på livslängden med avseende på sprickor hos konstruktioner. Responsmätningar visar att gummiasfalt generellt har gett upphov till lägre dragtöjningar, vilket bör leda till längre livslängd hos konstruktioner med gummiasfalt. Vid beräkning av livslängder med avseende på uppmätta töjningar och utmattningssamband för bärlagren bestämda i laboratoriet blir det tydligt att gummimodifierat bärlager har en signifikant effekt på livslängden med avseende på sprickbildning vid utmattning. Även slit- och bindlager bestående av gummimodifierat bitumen ser ut att ha en positiv effekt på livslängden hos asfaltkonstruktioner. För att säkerställa resultaten bör uppmätta töjningar upprepas minst en gång till och helst flera gånger för att öka dataunderlaget och säkerheten i analysen. Det är också önskvärt att klarlägga varför gummiasfalten ger upphov till relativt lägre töjningar och därmed längre livslängd. Ett sätt kan vara att undersöka reologiska egenskaper hos gummiasfalt genom bestämning av energiåtgång vid upprepade belastningar och i jämförelse med konventionella beläggningar. Provnings-och analysmetoder bör anpassas och utvecklas för att bättre beskriva egenskaper och tillstånd på ytor med modifierade asfaltbeläggningar (i det här fallet gummiasfalt), eftersom dagens metoder är framtagna för konventionella asfaltbeläggningar. Det är lämpligt att utföra ytterligare försök för att verifiera beläggningarnas egenskaper och verkliga funktion. 34 VTI rapport 803
