1 JVC CAM Control for Android Bruksanvisning Svenska LYT A 0812YMHYH-OT

2 Användning av JVC CAM Control Manövrera kameran med hjälp av Android-datormobil eller Android-handdator. Med programmet för Android-handdator är det möjligt att växla mellan och manövrera upp till fyra kameror med en enda handdator. Arbetsmiljö Följande miljö krävs för körning av programmen för Android-datormobil eller Android-handdator. För Android-datormobil Android 2.3 eller högre För Android-handdator Android 2.3 eller högre Skärmstorlek: minst 7 tum, Upplösning: minst 1024 x 600 Kan ansluta till Internet eller "Google Play" (krävs för programvaruinstallation) Installation av JVC CAM Control 1.Tryck på "Play Butik" i listan över applikationer 2. Sök efter applikationen "JVC CAM Control" 3.För Android-datormobil: Tryck på "JVC CAM Control Single" För Android-handdator : Tryck på "JVC CAM Control Multi" Den detaljerade informationen för applikationen visas. 4.Tryck på "Hämta" Vad gäller applikationer som får åtkomst till denna enhets data eller funktioner visas en skärm med de data eller funktioner som kommer att användas. 5.Bekräfta innehållet och tryck på "Godkänn och hämta" Nerladdningen startar. Radera applikationen 1.Tryck på "Play Butik" i listan över applikationer 2.Tryck på menyknappen och därefter på "Mina appar" En lista över tidigare nedladdade applikationer visas 3.För Android-datormobil: Tryck på "JVC CAM Control Single" För Android-handdator : Tryck på "JVC CAM Control Multi" 4.Tryck på "Avinstallera" och sedan på "OK". ANMÄRKNING Specifikationerna för Google Play kan ändras utan att detta meddelas i förväg. För mer detaljerad driftinformation se hjälpfilen för Google Play. 2

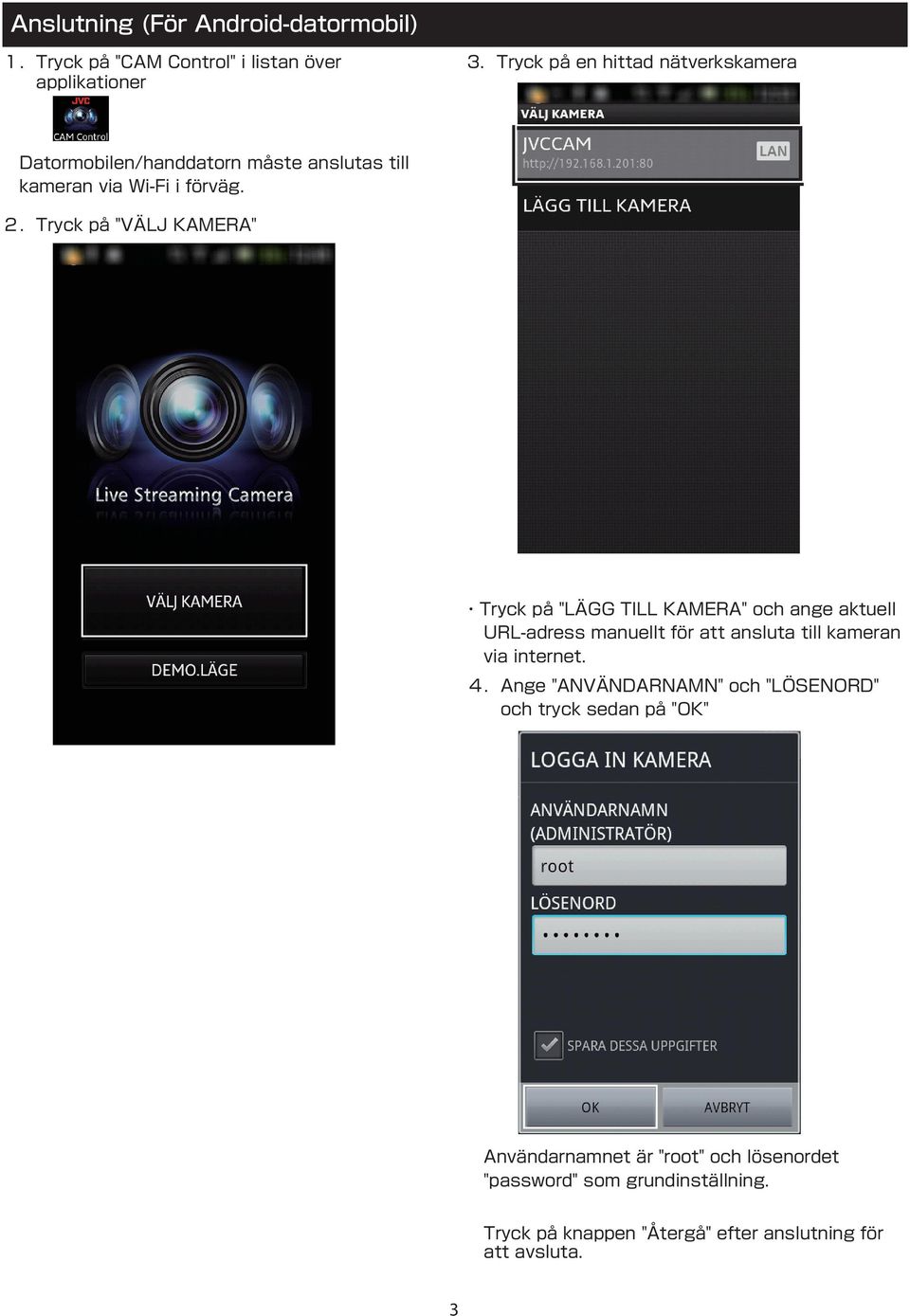

3 Anslutning (För Android-datormobil) 1.Tryck på "CAM Control" i listan över applikationer 3.Tryck på en hittad nätverkskamera Datormobilen/handdatorn måste anslutas till kameran via Wi-Fi i förväg. 2.Tryck på "VÄLJ KAMERA" Tryck på "LÄGG TILL KAMERA" och ange aktuell URL-adress manuellt för att ansluta till kameran via internet. 4.Ange "ANVÄNDARNAMN" och "LÖSENORD" och tryck sedan på "OK" Användarnamnet är "root" och lösenordet "password" som grundinställning. Tryck på knappen "Återgå" efter anslutning för att avsluta. 3

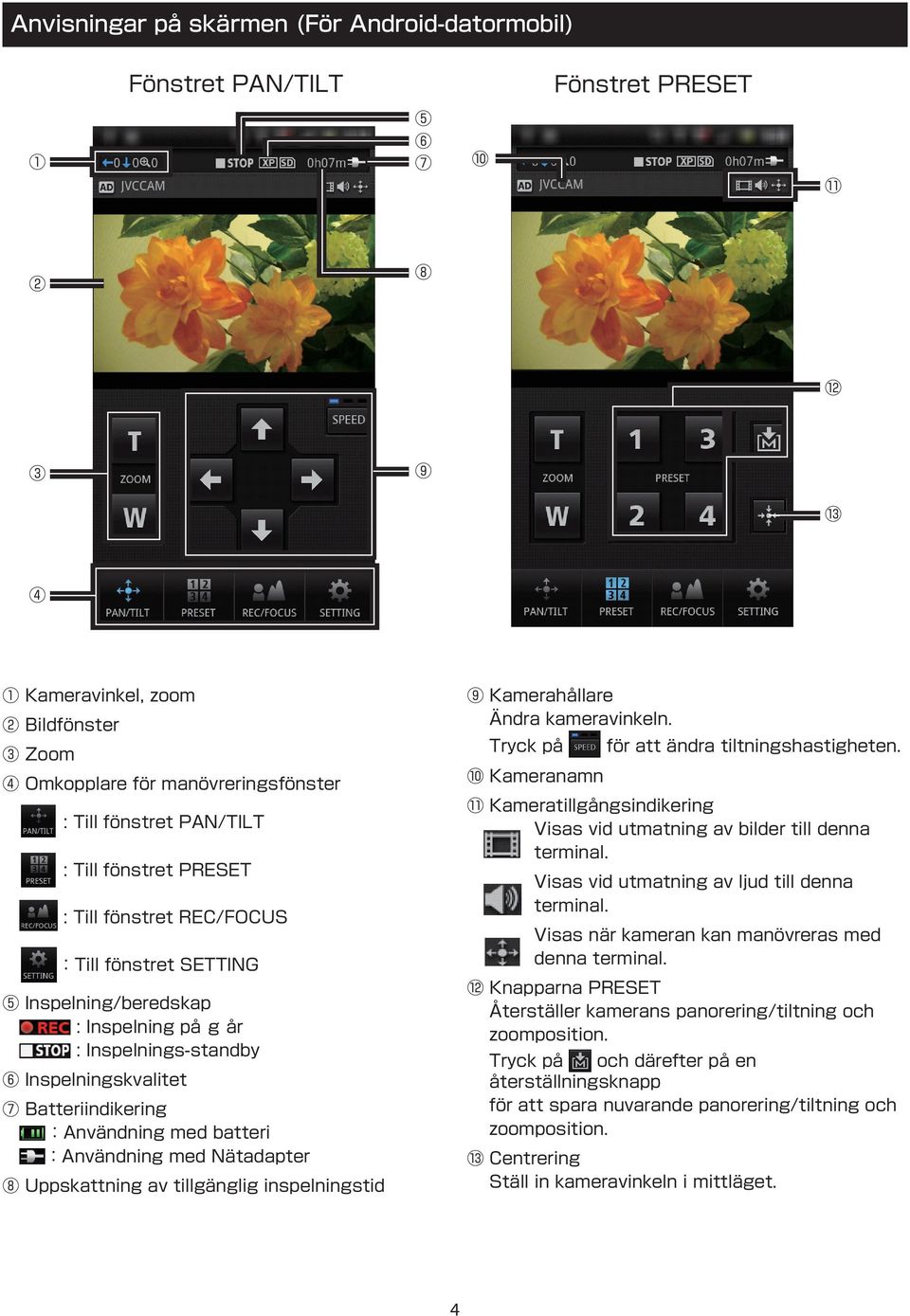

4 Anvisningar på skärmen (För Android-datormobil) Fönstret PAN/TILT Fönstret PRESET Kameravinkel, zoom 2 Bildfönster 3 Zoom 4 Omkopplare för manövreringsfönster : Till fönstret PAN/TILT : Till fönstret PRESET : Till fönstret REC/FOCUS :Till fönstret SETTING 5 Inspelning/beredskap : Inspelning på g år : Inspelnings-standby 6 Inspelningskvalitet 7 Batteriindikering :Användning med batteri :Användning med Nätadapter 8 Uppskattning av tillgänglig inspelningstid 9 Kamerahållare Ändra kameravinkeln. Tryck på för att ändra tiltningshastigheten. 10 Kameranamn 11 Kameratillgångsindikering Visas vid utmatning av bilder till denna terminal. Visas vid utmatning av ljud till denna terminal. Visas när kameran kan manövreras med denna terminal. 12 Knapparna PRESET Återställer kamerans panorering/tiltning och zoomposition. Tryck på och därefter på en återställningsknapp för att spara nuvarande panorering/tiltning och zoomposition. 13 Centrering Ställ in kameravinkeln i mittläget. 4

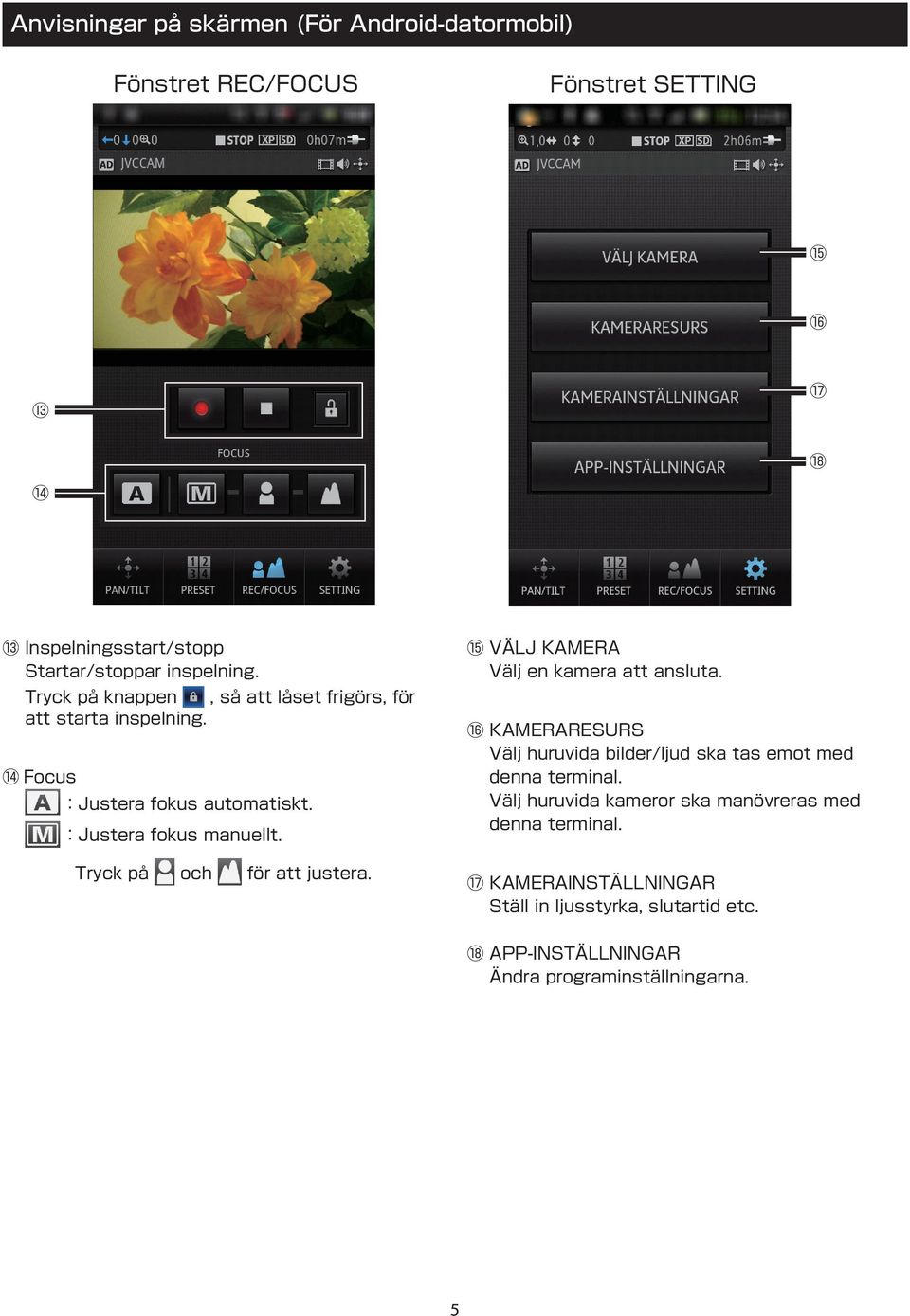

5 Anvisningar på skärmen (För Android-datormobil) Fönstret REC/FOCUS Fönstret SETTING Inspelningsstart/stopp Startar/stoppar inspelning. Tryck på knappen, så att låset frigörs, för att starta inspelning. 14 Focus :Justera fokus automatiskt. :Justera fokus manuellt. Tryck på och för att justera. 15 VÄLJ KAMERA Välj en kamera att ansluta. 16 KAMERARESURS Välj huruvida bilder/ljud ska tas emot med denna terminal. Välj huruvida kameror ska manövreras med denna terminal. 17 KAMERAINSTÄLLNINGAR Ställ in ljusstyrka, slutartid etc. 18 APP-INSTÄLLNINGAR Ändra programinställningarna. 5

6 Ändring av kamerainställningar (För Android-datormobil) Ändring av kamerainställningar Ändring av kameratillgång １ Tryck på "KAMERAINSTÄLLNINGAR" i Välj huruvida bilder/ljud ska tas emot eller kameror ska manövreras med denna terminal. fönstret SETTING １ Tryck på "KAMERARESURS" i fönstret SETTING ２ Tryck på en post som ska ändras ２ Tryck på en post som ska ställas in ANSLUTNING Avmarkera för att koppla bort kameran. VIDEO Avmarkera för att annullera mottagning av bilder från kameran. LJUD Avmarkera för att annullera mottagning av ljud från kameran. KONTROLL Avmarkera för att förhindra en användare från att manövrera kameran med denna terminal. FLÖDESINSTÄLLNINGAR Ställ in strömningsformat vid utmatning från kameran. Kan inte användas vid anslutning via internet. MPEG-2 TS(HD) + M-JPEG : MPEG-2 TS(SD) + M-JPEG : Utför inställningar för strömning etc. Det går inte att spela in under pågående inställning. M-JPEG : Utför inställningar för inspelning med kameran. 6

7 Ändring av programinställningar 1.Tryck på "APP-INSTÄLLNINGAR" i fönstret SETTING ZOOM-HASTIGHET : Ställ in zoomhastighet. BAKGRUND : Byt bakgrund. SPLASH : Avmarkera för att hoppa över startsidan. GÅ TILL HUVUDMENY EFTER ATT HA VALT KAMERA: Efter anslutning visas fönstret PANORERING/ TILTNING igen. VIDEO : Ställ in standardvärden för kameraregistrering. Avmarkera för att annullera mottagning av bilder från kameran. LJUD : Ställ in standardvärden för kameraregistrering. Avmarkera för att annullera mottagning av ljud från kameran. 2.Tryck på en post som ska ställas in KONTROLL : Ställ in standardvärden för kameraregistrering. Avmarkera för att förhindra en användare från att manövrera kameran med denna terminal. 7

8 Anslutning (För Android-handdator) 1. Tryck på "CAM Control" i listan över applikationer 5.Ange "ANVÄNDARNAMN" och "LÖSENORD" och tryck sedan på "OK" Datormobilen/handdatorn måste anslutas till kameran via Wi-Fi i förväg. 2.Tryck på "KAMERAREGISTRERING" Användarnamnet är "root" och lösenordet "password" som grundinställning. 6.Upprepa åtgärderna i punkt 3 till 5 för att registrera flera kameror Upp till 4 kameror kan registreras. 3.Tryck på en hittad nätverkskamera 7.Tryck på Du kan välja var en kamera ska läggas till genom att trycka på en av de fyra ramarna till vänster innan du trycker på kameran. Tryck på "LÄGG TILL KAMERA" och ange aktuell URL-adress manuellt för att ansluta till kameran via internet. Tryck efter anslutning på knappen "Återgå" i övervakningsfönstret för att avsluta. 8

9 Anvisningar på skärmen (För Android-handdator) Normalt övervakningsfönster Zoom 2 Kamerahållare Ändra kameravinkeln. Tryck på för att ändra tiltningshastigheten. 3 Centrering Ställ in kameravinkeln i mittläget. 4 Knapparna PRESET Återställer kamerans panorering/tiltning och zoomposition. Tryck på och därefter på en återställningsknapp för att spara nuvarande panorering/tiltning och zoomposition. 5 Till förstorat övervakningsfönster (Endast GV-LS2) 6 Bildfönster Dra på skärmen för att ändra kameravinkeln. (Endast GV-LS1) : Dubbeltryck på en plats för att zooma in 4 gånger. Dubbeltryck igen för att återgå till normal visning. 7 Kameravinkel, zoom 8 Inspelning/beredskap : Inspelning på g år : Inspelnings-standby 9 Inspelningskvalitet 10 Uppskattning av tillgänglig inspelningstid 11 Batteriindikering :Användning med batteri :Användning med Nätadapter 12 Till fönstret SETTING 13 Kameraval Tryck för att byta kamera. 14 Inspelningsstart/stopp Startar/stoppar inspelning. Tryck på knappen, så att låset frigörs, för att starta inspelning. 14 Focus :Justera fokus automatiskt. :Justera fokus manuellt. Tryck på och för att justera. 9

10 Anvisningar på skärmen (För Android-handdator) Förstorat övervakningsfönster Till normalt övervakningsfönster 17 Centrering Ställ in kamerans panoreringsvinkel (horisontell) i mittläget. 18 Kameravinkel 19 Virtuell visning på/av Tryck för att ändra kameravinkeln enligt handdatorns lutning. Tryck igen för att koppla ur. Fungerar kanske inte korrekt beroende på den typ av sensor terminalen är utrustad med. 10

11 Ändring av kamerainställningar (För Android-handdator) Ändring av kamerainställningar 1.Tryck på 2.Tryck på "KAMERAINSTÄLLNINGAR" Ändring av kameratillgång Välj huruvida bilder/ljud ska tas emot eller kameror ska manövreras med denna terminal. 1.Tryck på 2.Tryck på "KAMERAREGISTRERING" 3.Tryck på en post som ska ändras. 3.Tryck på en post som ska ställas in ANSLUTNING:Avmarkera för att koppla bort kameran. VIDEO:Avmarkera för att annullera mottagning av bilder från kameran. LJUD:Avmarkera för att annullera mottagning av ljud från kameran. KONTROLL:Avmarkera för att förhindra en användare från att manövrera kameran med denna terminal. FLÖDESINSTÄLLNINGAR: Ställ in strömningsformat vid utmatning från kameran. Kan inte användas vid anslutning via internet. MPEG-2 TS(HD) + M-JPEG : MPEG-2 TS(SD) + M-JPEG : Utför inställningar för strömning etc. Det går inte att spela in under pågående inställning. M-JPEG : Utför inställningar för inspelning med kameran. KAMERAUTLÖSARE : Avregistrera kameran. 11

12 Ändring av programinställningar 1. をタッチする 2.Tryck på VISA ZOOMGUIDE: Visar området som motsvarar aktuell tryckning. (Endast GV-LS1) ZOOM-HASTIGHET : Ställ in zoomhastighet. BAKGRUND : Byt bakgrund. SPLASH : Avmarkera för att hoppa över startsidan. VIDEO : Ställ in standardvärden för kameraregistrering. Avmarkera för att annullera mottagning av bilder från kameran. 3.Tryck på en post som ska ställas in. LJUD : Ställ in standardvärden för kameraregistrering. Avmarkera för att annullera mottagning av ljud från kameran. KONTROLL : Ställ in standardvärden för kameraregistrering. Avmarkera för att förhindra en användare från att manövrera kameran med denna terminal. 12
