1 E

2 Trygghet med Familjen Ekstrand Egen tillverkning sedan 1945 Högsta möjliga kreditvärdighet Tydliga offerter med delsummor Kvalitetssäkrad installation Garantier utöver det vanliga Ingen handpenning Med känsla för rätt fönster

3 All Inclusive 5 Sverige104 trä 6-7 Sverige104 trä/alu 8 Europa68 trä & trä/alu 9 Tillval fönster Ytterdörrar Tillval ytterdörrar 15 Så här tänker vi. När man väljer fönster är det viktigt att tänka på estetiken, att välja rätt fönster till rätt hus. Hos Ekstrands får ni hjälp från första kontakten till dess att produkten är installerad och klar. Våra säljare har många års erfarenhet och kan guida er till rätt val. Vid val av fönster är det viktigare än i många andra sammanhang att välja en kvalitetsprodukt. Inte bara ett fönster som ser fint ut i katalogen utan som även ser bra ut i verkligheten och sedan håller i många år. Detta är inte självklart idag. Ekstrands träfönster är unika i skandinavien. Underhållsintervallerna på våra träfönster är betydligt längre. Glaslist monterad på utsida är en kapillärfälla och gör det samtidigt enkelt för inbrottstjuven att ta sig in. Vi har därför vänt på konstruktionen och monterar glaslisten på insidan, dessutom med dold infästning så att det blir rena och snygga ytor. Vi använder kvistrent och 3-skiktslimmat båg/karmvirke, detta i kombination med ett väl beprövat målningssytem gör att vi kan lämna de längsta målningsgarantierna på träfönster. Vi rekommenderar våra kunder att välja träfönster, inte bara för att det är en bra produkt utan för att de är mest prisvärda. Vi erbjuder även ett komplett sortiment av aluminiumbeklädda fönster, för den som önskar en lite stramare och modernare optik eller för extremt utsatta kustnära lägen. Vi har ett brett sortiment som innefattar de flesta typer av fönster, spröjsar och beslagslösningar. Ekstrands ytterdörrar är kända för design och hög kvalitet, marknadens bästa U-värde får ni på köpet. Se alla modeller i vår stora inspirationskatalog. Våra montörer har lång erfarenhet av fönsterinstallationer och vi ställer lika höga krav på detta momentet som vi gör på våra produkter. För dig som kund borgar det för en totallösning som är trygg. Man skall inte bara känna sig trygg efter köpet utan flera decennier senare. Vetskapen om att vi kan erbjuda detta gör att vi sätter vårt namn på produkterna. Familjen Ekstrand Ekstrands 2013 Foto: Lovéns Reklamfoto Ekstrands reserverar sig för konstruktionsändringar, nyansskillnader i färg samt eventuella tryckfel.

4 Vi bygger fönster med konstruktivt träskydd som ledord...

5 Ekstrands tar hela ansvaret Att byta fönster är ett omfattande projekt som ställer mycket höga krav på den som utför arbetet. Tillvägagångssättet skiljer sig beroende på vilken typ av fasad det handlar om och hur de befintliga fönsterna är monterade. Våra montörer har med tusentals fönstermontage skapat sig ovärderlig erfarenhet. 1 Boka ett kostnadsfritt hembesök. Vi tar ansvaret från första kontakten och guidar Er till rätt val av produkt. 2 Efter att vi mätt upp alla fönster/dörrar och gått igenom förutsättningarna, lämnar vi en offert där både produkt och arbete ingår. Offerten är komplett inklusive smygar, foder, fönsterbleck etc. 3 Alla våra fönster och dörrar är kundanpassade och tillverkas i egna fabriker. Efter avtalad tid sker leverans direkt hem till dig. Efter sedvanlig godkänd kreditprövning betalar ni inget i förskott. 4 Våra montörer plockar ur Dina gamla fönster och installerar in de nya. Lister, fönsterbleck, grovstädning mm. ingår. Alltså helt färdigt! Ni behöver inte vara hemma när vi gör jobbet. Även bortforsling av gamla fönster och dörrar går att beställa. 5 Vi lämnar fullständiga garantier. Läs mer om våra garantivillkor på 5

6 Tekniskt fulländat Sverige104 trä FAST FÖNSTER Sverige104 trä är ett typiskt skandinaviskt utåtgående fönster och finns med flertalet olika beslagslösningar. Karmdimensionen är 104 mm och på insida av båge och karm en mjuk profil. De flesta fönstertyper kan levereras både som 2, 3 och 4-luft. Glaslist är monterad från insidan och glaset är hellimmat i bågen, detta gör Ekstrands fönster extra inbrottsäkra. INSIDA UTSIDA SF Fast fönster Fasta fönster är lämpliga när man inte har behov av öppning, de kan levereras i betydligt större mått än öppningsbara. Ett fast fönster består endast av karm och ger mer ljusinsläpp än öppningsbart. Man skall tänka på att fasta och öppningsbara enheter har olika optik, detta gör att linjering av glas och i vissa fall spröjsar skiljer sig. Fasta S-fönster kan även levereras som gavelfönster i oräta vinklar. FAST TS Top Swing TS är ett vridfönster där bågen kan svängas runt så att putsning kan ske från insida. Till skillnad från många andra liknande fönster har vårt topswingfönster dolda beslag som inte syns från utsidan. ÖPPNINGSBART FÖNSTER INSIDA UTSIDA 6

7 Sverige104 trä/alu Sverige104 trä/alu är ett typiskt skandinaviskt utåtgående fönster och finns med flertalet olika beslagslösningar. Karmdimensionen är 104 mm och på insida av båge och karm en mjuk profil. De flesta fönstertyper kan levereras både som 2, 3 och 4-luft. Ekstrands aluminiumbeklädnad utvändigt är glasbärande vilket gör att fönstret får en stilren optik. Det krävs specialverktyg för att ta bort aluminiumbeklädnaden vilket gör Ekstrands fönster extra inbrottssäkra. ÖPPNINGSBART FÖNSTER INSIDA TRÄ/ALU UTSIDA TRÄ/ALU FD + FDP Fönsterdörrar Utåtgående fönsterdörrar byggs efter kundens önskemål. Som standard levereras de med glas i hela bågen. Det blir allt vanligare med denna typen av fönsterdörrar eftersom de släpper in mer ljus. Som tillval finns isolerade fyllningar och spröjsar i ett flertal varianter. Fönsterdörrar levereras i de flesta bredd och höjdmått. Parfönsterdörrar finns i de flesta bredd och höjdmått och anpassas efter kundens önskemål. SHE Sidohängt med spanjolett SHF Sidohängt med fönsterhake Traditionella utåtgående sidohängda fönster i ett antal olika beslagsvarianter. Med fönsterhake som är det klassiska enkla beslaget och passar på gamla hus. Spanjolett (handtag) är mer modernt och praktiskt. Båda typerna kan idag levereras med s.k. putsningsspalt vilket gör att bågen kan skjutas i sidled och man kommer åt att putsa även utsidan från insidan. Denna typen av fönster kan även levereras överkantshängt. PUTSNINGSSPALT FUNKTION FD FD GDP1:0 FD FYLLNING + WSP2:1 SHF 2-LUFT TRÄ (INSIDA) WSP2:0 SHE 2-LUFT TRÄ (INSIDA) 7

8 Europa68 trä/inåtgående Europaf68 trä kallas ibland för världens mest utvecklade fönsterkonstruktion. Fönstret är tillverkat enligt tysk standard DIN68 IV och är en inåtgående konstruktion. Karmdimensionerna är 68 mm och både in och utsida har som standard en mjuk S- profil. Inåtgående sidohängda fönster kan levereras med s.k. kip -funktion. Detta är ett ventilationsläge som gör fönstertypen unik. Genom att vrida handtaget 180 så växlar beslaget från sidohängt till underkantshängt. Numera finns även s.k microventilation i beslaget vilket kan vara ett alternativ till spaltventil. Beslagen är dolda från insidan och har 3D-justering. Europa68 har dubbla tätningslister. Glaslist är monterad från insidan och glaset är hellimmat i bågen, detta gör Ekstrands fönster extra inbrottsäkra. EUROPA68 TRÄ INSIDA (PROFIL C-S STANDARD) EUROPA68 TRÄ INSIDA (PROFIL C-R TILLVAL) Europa68 trä/alu/inåtgående Europa68 trä/alu har samma fördelar som Europa68 trä men med aluminium beklädnad utvändigt. Fönstret har en mjuk S-profil på insidan. Ett fönster med extrem väderbeständighet. EDK 1-LUFT EDKD 2-LUFT TRÄ/ALU TILLVAL: KULÖR EUROPA68 TRÄ UTSIDA EUROPA68 TRÄ/ALU UTSIDA TRÄ/ALU EDK Sidohängt inåtgående med ventilationsfunktion Det smarta europa68, inåtgående sidohängt med ventilationsfunktion och microventilation i beslaget. Konstruktionen gör det möjligt att tillverka fönstret i större mått än vad som är normalt på öppningsbara fönster. Kan levereras både som 2, 3 och 4-lufts fönster. EUROPA68 HALVRUNT KIP SP0:3 EUROPA68 RUNT PIVÅTHÄNGT 8 VENTILATIONSLÄGE S.K KIP -FUNKTION

9 Europa68 funktion Europa68 kippfunktion DK Europafönstret är en sidohängt inåtgående konstruktion med s.k. dreh-kipp beslag. Genom att vända handtaget uppåt växlar beslaget från sidohängt till underkantshängt och man kan då fälla bågen inåt ca 10cm. 9

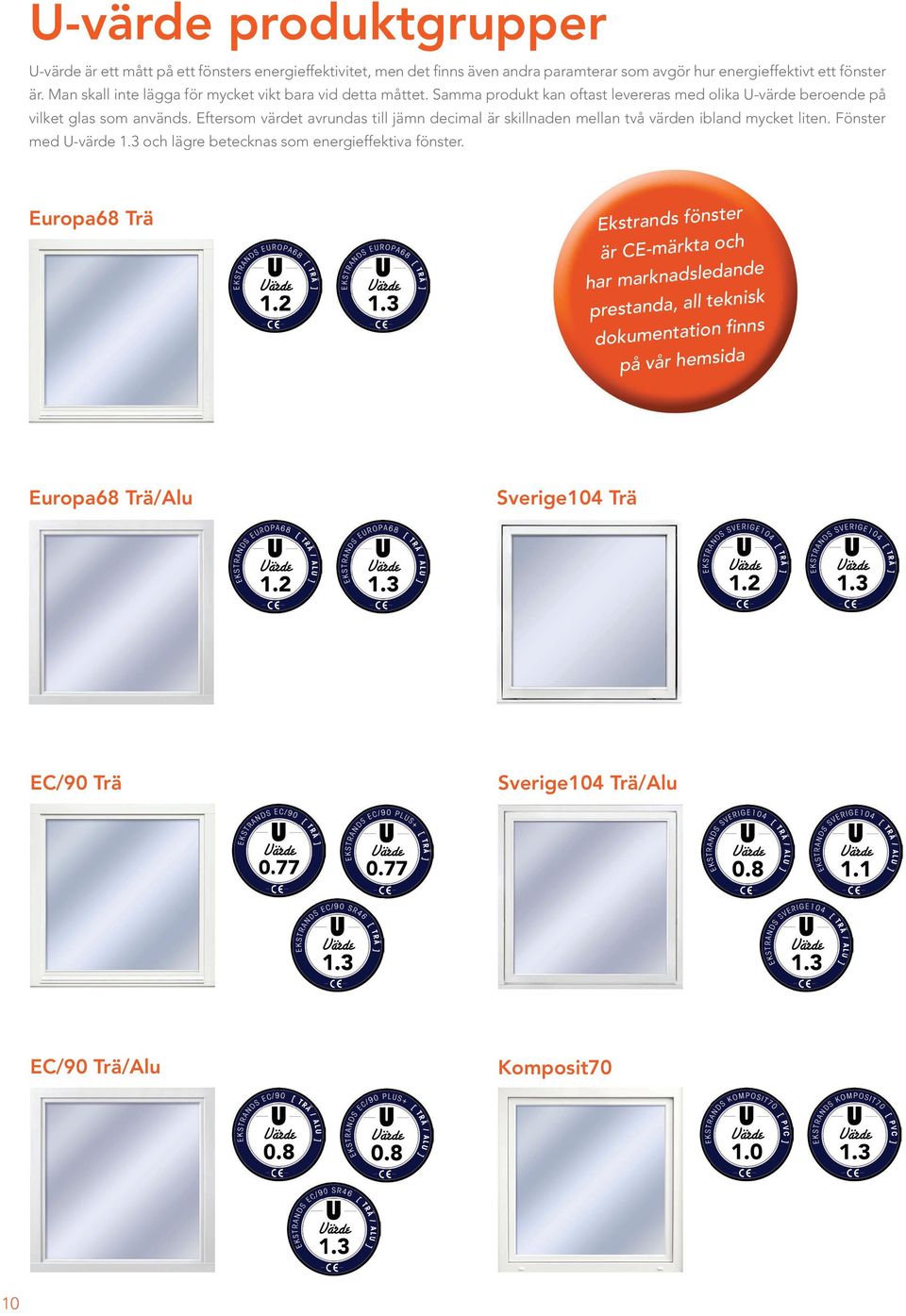

10 U-värde produktgrupper U-värde är ett mått på ett fönsters energieffektivitet, men det finns även andra paramterar som avgör hur energieffektivt ett fönster är. Man skall inte lägga för mycket vikt bara vid detta måttet. Samma produkt kan oftast levereras med olika U-värde beroende på vilket glas som används. Eftersom värdet avrundas till jämn decimal är skillnaden mellan två värden ibland mycket liten. Fönster med U-värde 1.3 och lägre betecknas som energieffektiva fönster. Europa68 Trä Ekstrands fönster är CE-märkta och har marknadsledande prestanda, all teknisk dokumentation finns på vår hemsida Europa68 Trä/Alu Sverige104 Trä EC/90 Trä Sverige104 Trä/Alu EC/90 Trä/Alu Komposit70 10

11 E-TRÄ 1.3 E-TRÄ 1.2 E-TRÄ/ALU 1.3 E-TRÄ/ALU 1.2 EC EC90 TRÄ/ALU 0.77 Vi bygger fönster så som du vill ha dem Ett fönster skall inte bara vara välisolerat och klara påfrestningar från bl.a. tufft utomhusklimat. Det skall även passa varierande arkitektur, vara vackert att titta på och ha en hög detaljfinish. Väldigt ofta tvingas fönsterköpare kompromissa. Vi vill inte kompromissa. Ekstrands uppfyller därför med sitt breda sortiment, flexibilitet och höga kvalitetskrav alla viktiga parametrar. Design är också kvalitet. Som standard levereras våra fönster med en mjuk S-profil på glaslist och karmframkant, denna ger en mjuk framtoning och passar både modern och klassisk stil. Vi har även raka profiler som tillval. Våra fönster har rena och snygga ytor, bl.a. genom att vi har dolda infästningar av glaslisterna. Spröjsar och glasdelande poster är äkta, det är otänkbart för oss att kompromissa om sådana viktiga detaljer. EC90 PLUS+ TRÄ 0.77 S-TRÄ 1.3 S-TRÄ 1.2 S-TRÄ/ALU 1.3 S-TRÄ/ALU 1.1 Ytbehandling Standard vitlackerad Ekstrands lackerar alla fönster med ett miljövänligt färgsystem speciellt utvecklat för utvändiga snickerier. Underhållsintervaller varierar beroende på exponering men är generellt betyd-ligt lägre än motsvarande produkter på marknaden. Täckmålning sker alltid på kvistren furu. Ekstrands är ensamma om att lämna 5-års garanti på målning. Lasyr Europa68 och Sverige104 kan levereras med DK4 lasyrsystem speciellt framtaget för fönster. Lasyrmålning sker på helt kvistfri, massiv furu eller ek. Det finns 16 lasyrer att välja mellan. Specialkulör & 2-färgsmålning Ekstrands lackerar i alla RAL och NCS-kulörer. Vi rekomenderar RAL då dessa kulörer är anpassade för utomhusbruk. Våra fönster kan levereras med olika kulörer på in/utsida. 11

12 Valmöjligheter Tillval Foder Profilerat SPALTVENTIL MYGGNÄT PERSIENN Slät PLISSÉGARDIN ISOLERAD FYLLNING MASSIV EK Solskyddsglas Ljudisolerande glas Solskyddsglas används då man vill hindra strålningsvärmen. Vi erbjuder ett antal olika alternativ, det vanligaste är stopsol-klart. Tåg, biltrafik, stadsbuss, närhet till danspalats eller andra störningar kan reduceras med rätt val av glaskombination. Säkerhetsglas Dekorglas Säkerhetsglas är laminerade eller härdade rutor. Härdade rutor används vid personsäkerhet och laminerade rutor finns i ett flertal olika klasser för inbrottsskydd. Ekstrands kan erbjuda de flesta tillgängliga dekorglasen. Används framförallt till toaletter och badrum när man vill ha ljusinsläpp men inte kunna se igenom glaset. De vanligaste glasen är cotswold/kura eller etsat. Etsat glas Cotswold glas 12

13 Trycken Standard trycke På alla öppningsbara fönster ingår ett standardtrycke ej låsbart, matt chrome yta. STANDARDTRYCKE TOPSWING STANDARDTRYCKE SIDOHÄNGT Tillvalstrycken Som tillval erbjuder vi Hoppes och Rotos aluminiumhandtag med olika låsningsalternativ. 1 (1E) 2 (2E) 3 (3E) 4 (25S) (26S) (27S) (4ES) TOKYO ALU F1 TOKYO ALU F1 NYCKEL TOKYO ALU F1 FÖR OVALCYLINDER TOKYO ALU F1 FÖR OVALCYLINDER + TOKYO ALU F (25S) (26S) (27S) TILLVAL (1E) (2E) (3E) ROTO ALU INSIDA EUROCYLINDER INSIDA ROTO ALU IN- /UTSIDA EUROCYLINDER INSIDA ROTO ALU IN- /UTSIDA EUROCYLINDER IN- /UTSIDA Paket 5, 6 & 7 kan även fås med vred invändigt. VRED INSIDA Roto Alu insida Euro-vred insida 13

14 Spröjsar SP Spröjs Utanpåliggande träspröjs med äkta snickarkors. Spröjsen är avtagbar och låses fast med smart hakbeslag. Levereras normalt monterade på fönstret. WSP Wienerspröjs Wienerspröjs är en exklusivare spröjs där träspröjsen är limmad på båda sidor om glaset med en aluminiumprofil mellan rutorna. WSPA Wienerspröjs Trä/Alu WSPA trä/alu är en exklusiv spröjs för aluminiumbeklädda fönster. En träspröjs är limmad på insidan och en aluminiumprofil som spröjs på utsidan av glaset med en aluminiumprofil mellan rutorna. ASP Aluminium spröjs Aluminiumspröjs mellan glasen används framförallt på aluminiumbeklädda fönster. Levereras som standard i 26 mm bredd men finns i flera utförande och färger. GDP Glasdelande post Ekstrands glasdelande poster är äkta. Vi delar glasrutan vilket ger en träpost på både in och utsida. Levereras i 58 mm bredd. Spröjs 1:2 Spröjs 2:1 GDP 0:1 GDP 1:1 GDP 1:1 GDP 1:1 Spröjs 2:0 Spröjs 2:1 Spröjs 1:1 Kryssspröjs 14 Spröjs 3:1 Spröjs 4:1 Spröjs 2:1 GDP 1:1 Spröjs 3:1 Spröjs 1:1 GDP 3:0 Fyllning Fyllning Fyllning Fyllning Fyllning GDP 1:0

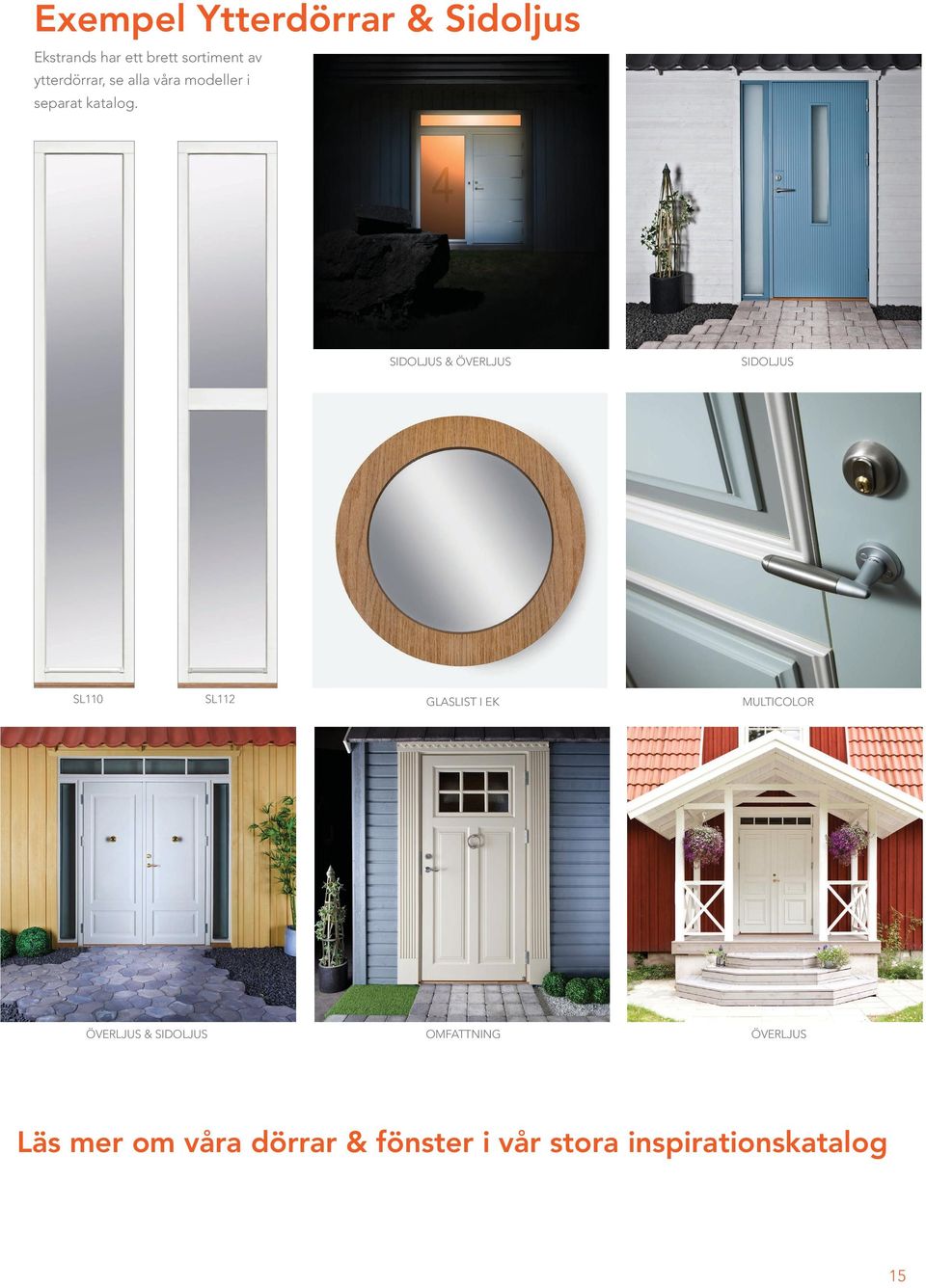

15 Exempel Ytterdörrar & Sidoljus Ekstrands har ett brett sortiment av ytterdörrar, se alla våra modeller i separat katalog. SIDOLJUS & ÖVERLJUS SIDOLJUS SL110 SL112 GLASLIST I EK MULTICOLOR ÖVERLJUS & SIDOLJUS OMFATTNING ÖVERLJUS Läs mer om våra dörrar & fönster i vår stora inspirationskatalog 15

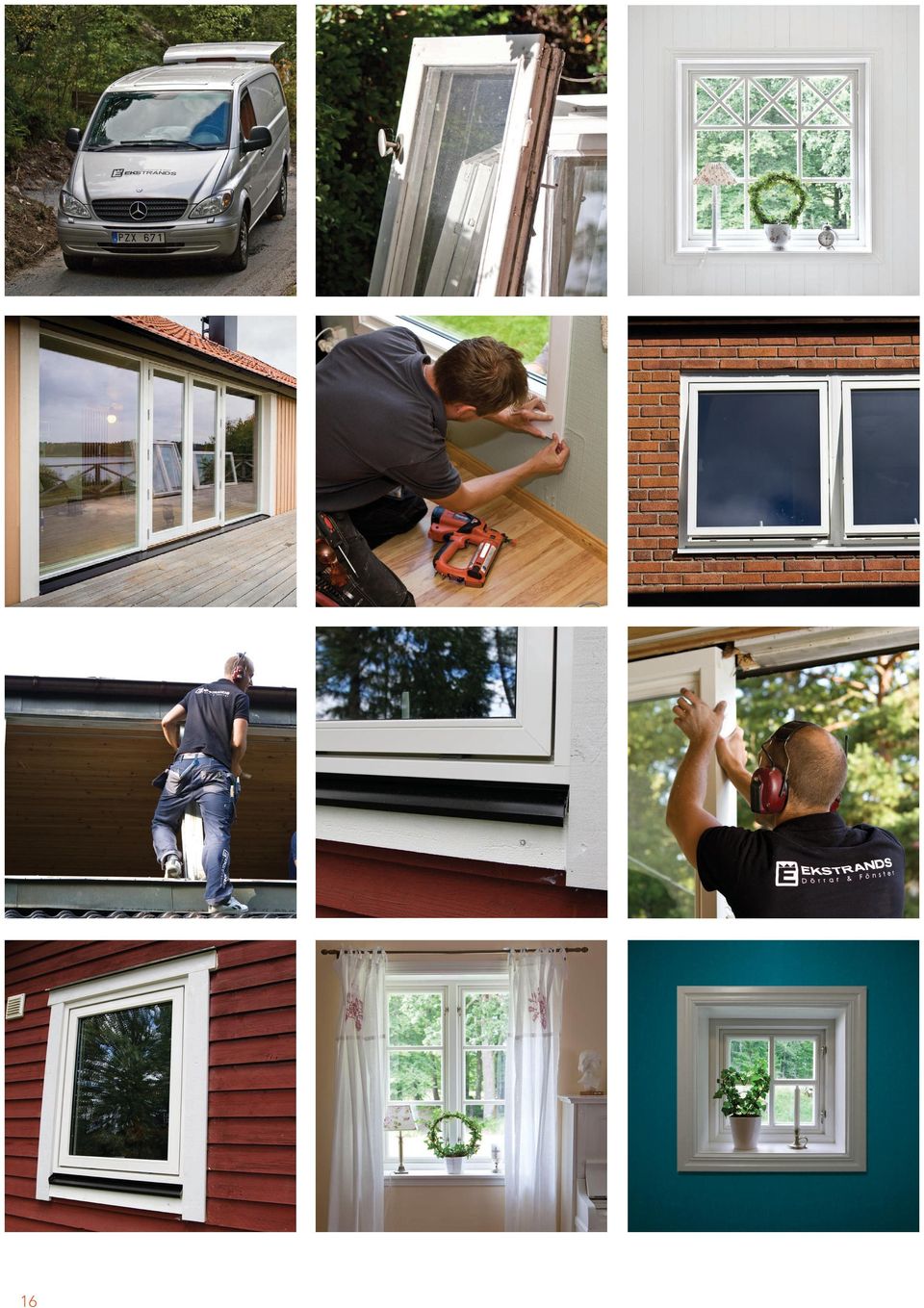

16 16

17 Konstruktivt träskydd Konstruktivt träskydd betyder att produkten konstrueras för att uppnå bästa träskydd. Detta uppnår vi genom att ha: Glaslisten monterad på insida och därmed undvika kapillärfällor Kvistrent och skiktlimmat båg och karmvirke Hellimmade glasrutor för att fukt skall hållas ute från konstruktionen samt förbättra inbrottsäkerheten Högvärdigt silicon med beständighet på över 50 år Droppnos istället för sågspår vid montering av fönsterbleck Doppimpregnering med linoljebaserad olja och lackering med lösningsmedelsfria färger Mjuka och fasade kanter Dropplist i lackerad aluminium Garantier utöver det vanliga Att köpa snickerier hos oss är tryggt. Vi har i tre generationer levererat snickerier till 1000-tals nöjda kunder runt hela världen. Än idag ser vi ytterdörrar på villor från talet som vi i familjen Ekstrand tillverkat. Och det är vi stolta över. Vi har 15 års formgaranti på våra ytterdörrar. Glasen garanteras mot kondens i 10 år. Utöver detta har vi delgarantier på beslag, fabriksfel och målning som varierar med produktsortimentet. Ekstrands har trippel AAA rating sedan många år. Detta borgar för ett tryggt köp. 17

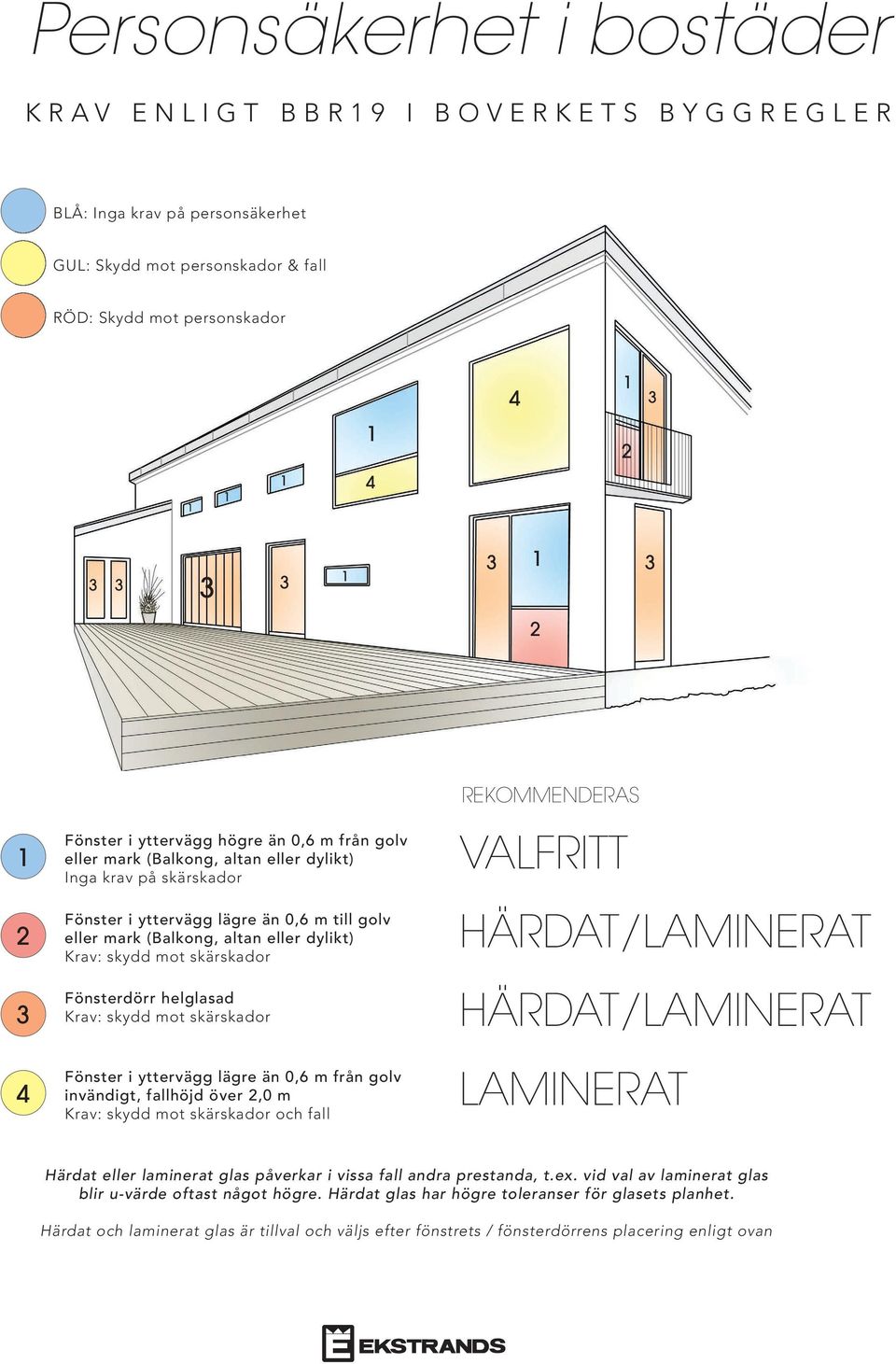

18 Personsäkerhet i bostäder KRAV ENLIGT BBR19 I BOVERKETS BYGGREGLER BLÅ: Inga krav på personsäkerhet GUL: Skydd mot personskador & fall RÖD: Skydd mot personskador Fönster i yttervägg högre än 0,6 m från golv eller mark (Balkong, altan eller dylikt) Inga krav på skärskador 1 VALFRITT Fönster i yttervägg lägre än 0,6 m till golv eller mark (Balkong, altan eller dylikt) Krav: skydd mot skärskador Fönsterdörr helglasad Krav: skydd mot skärskador Fönster i yttervägg lägre än 0,6 m från golv invändigt, fallhöjd över 2,0 m Krav: skydd mot skärskador och fall REKOMMENDERAS HÄRDAT/LAMINERAT HÄRDAT/LAMINERAT LAMINERAT Härdat eller laminerat glas påverkar i vissa fall andra prestanda, t.ex. vid val av laminerat glas blir u-värde oftast något högre. Härdat glas har högre toleranser för glasets planhet. Härdat och laminerat glas är tillval och väljs efter fönstrets / fönsterdörrens placering enligt ovan

19 BBR 19 - Boverkets Byggregler Ekstrands har utformat denna guide för att hjälpa konsumenter att välja glas som uppfyller Boverkets Byggregler (BBR), enligt avsnitt 8 Säkerhet vid användning. Föreskrifterna i BBR avsnitt 8 är tvingande regler och omfattar alla typer av byggnader. Föreskrifterna gäller både uppförande av ny byggnad och vid ändring av befintligt byggnad. Läs mer på Boverkets hemsida ANSVARET FÖR ATT BBR 19 FÖLJS ÅLIGGER BYGGHERREN BBR 19 lagkrav trädde i kraft den 1 Januari 2013 Det nya lagkravet om regler för glassäkerhet i bostäder syftar till att öka personsäkerheten och särskilt stärka skydden vid de utrymmen där barn vistas. Tidigare har BBR endast omfattat nybyggnation av bostäder men gäller nu även vid ändring av bostaden, t.ex. byte av dörrar eller fönster. Detta medför att de standarder på säkerhetsglas som har funnits vid nybyggnation nu även gäller vid dörr och fönsterbyten i befintliga hus. SKILLNADER PÅ FÖNSTERGLAS Vanligt fönsterglas krossas i vassa För skydd mot skärskador används För att hindra fall genom en glasskärvor, stor risk för skärskador. härdat glas, på in och/eller utsidan. yta som sitter högre upp än 2,0 m Vid krossning finfördelas härdat glas fallhöjd (t.ex. från andra våningen till grusliknande bitar. i ett hus) behövs ett laminerat glas som vid krossning hänger kvar i fönsterbågen och därmed hindrar ett direkt fall ut genom rutan. BBR 8:35 - Glas i byggnader Glas som är oskyddade och så placerade att personer riskerar komma i kontakt med dem, ska utformas så att risken för personskador begränsas. Glasytor och infästningar ska tåla dynamisk påverkan av en människa. BBR 8:352 - Skydd mot fall genom glas Glasytor ska utformas så att risken att falla ut genom glasytan begränsas. Risk för fall kan anses föreligga då fallhöjden är mer än 2,0 meter till underliggande mark eller golv och avståndet mellan glasytans underkant och golvet är mindre än 0,6 meter. Laminerat säkerhetsglas enligt 8:353, räcke eller motsvarande kan fungera som skydd. Se nummer 4 i illustrationen. BBR 8:353 - Skydd mot skärskador Glasytor ska utformas så att risken för skärskador begränsas. Gäller glasytor i enskilda bostadslägenheter om avståndet från glasytans nederkant till golv eller mark är mindre än 0,6 meter. I de fall en dörr eller ett parti glasas med små rutor kan glas som inte klassas som säkerhetsglas användas. Se nummer 2 och 3 i illustrationen.

20 Regler för utfallsskydd och barnsäkerhet i fönster & fönsterdörrar BBR 8:10:12 - Barnsäkerhetsbeslag i fönster och altandörrar I utrymmen där barn kan förväntas vistas utan ständig tillsyn av vuxna ska öppningsbara fönster, balkongdörrar och dylikt förses med säkerhetsanordningar enligt avsnitt 8:231 (BBR) BBR 8:231 - Skydd mot fall från höjder. Öppningsbara fönster, balkongdörrar och dylikt I utrymmen där barn kan vistas ska öppningsbara fönster och glaspartier vilkas karmunderkant sitter lägre än 1,8 meter över golvet ha säkerhetsbeslag, spärranordningar eller andra skydd som begränsar risken för att barn ska falla ut. Balkongdörrar och öppningsbara fönster där avståndet mellan glasytan och golvet är mindre än 0,6 meter ska ha säkerhetsbeslag och spärranordningar som hindrar barn från att öppna och passera dörren eller fönstret. OBS! Säkerhetsanordningar behöver inte finnas på fönster eller fönsterdörrar i markplan. VÅNING 2 0,6 m KRAV PÅ BARNSÄKERHETS- BESLAG VÅNING 1 INGA KRAV PÅ BARNSÄKERHETS- BESLAG Inbrotssäkerhet Ekstrands fönster är som standard inbrottssäkra. Glaset är hellimmat från in och utsida. Aluminiumbeklädda fönster kräver specialnyckel för att avlägsna aluminiumplåten. Säkerhetsbeslag är ett tillval och väljs efter fönstrets / fönsterdörrens placering enligt ovan

21 Besök våra utställningar Kom och besök SVERIGES STÖRSTA DÖRR- OCH FÖNSTERUTSTÄLLNINGAR i: Stockolm, Göteborg, Linköping, Örebro, Malmö, Osby, Sundsvall, Karlstad. 21

22 22

23 23

24 Ekstrands All Inclusive - ditt livs enklaste val! EKSTRAND & Son AB Kontor: Södra Portgatan 28, Osby Fabrik: Verkstadsgatan 6, Osby Tfn: , Fax: E-post: info@ekstrands.com
