1 Vindpark Botilsäter Kompletterande arkeologisk utredning och naturvärdesbedömning Maria Magnusson och Stig Swedberg

2

3 Vindpark Botilsäter Kompletterande arkeologisk utredning och naturvärdesbedömning Maria Magnusson och Stig Swedberg

4 Vindpark Botilsäter Kompletterande arkeologisk utredning och naturvärdesbedömning Rapport 2009:14 Rio Kulturkooperativ 2009 Fastighet: Backa 1:7 m fl, Botilsäter socken, Säffle kommun, Värmlands län Ek. karta: Belägenhet i Rt-90 2,5 gon V: Norr m, Öst m Höjd över havet: meter Beställare: Gothia Airtricity Vind AB, Box 205, PARTILLE Projektnummer: 0932 Projektansvarig: Petra Rudd Fältansvarig: Stig Swedberg Övrig personal: Maria Magnusson För personalens meriter hänvisas till Rio Kulturkooperativs hemsida Fältarbetstid: Arkiv: Rio Kulturkooperativ Foton: Där fotograf ej anges är bilder tagna av fältpersonalen. Omslagsbild: Inom naturvärdesområde, strax väster om verksplats 2, med utsikt mot verksplats 1. Foto mot NV. Orienteringskarta: Framställd av Rio Kulturkooperativ med data från Map Maker, FMIS samt Länsstyrelsen i Värmlands län. Topografisk grundkarta samt plankarta: Tillhandahållen av beställaren. Övriga kartor och situationsplaner: Framställda av Rio Kulturkooperativ. Redigering och layout: Optimal Press Sökord: Vindkraft, gränsmärke, Värmland. Rio Kulturkooperativ Ekelidsvägen FJÄLLBACKA rio@riokultur.se

5 Innehåll Sammanfattning 5 Syfte 6 Metod 6 Utredningsområdet 6 Tidigare undersökningar 6 Resultat Naturmiljö 7 Resultat Kulturmiljö 7 Antikvarisk bedömning och naturvärdesbedömning 7 Källor 8

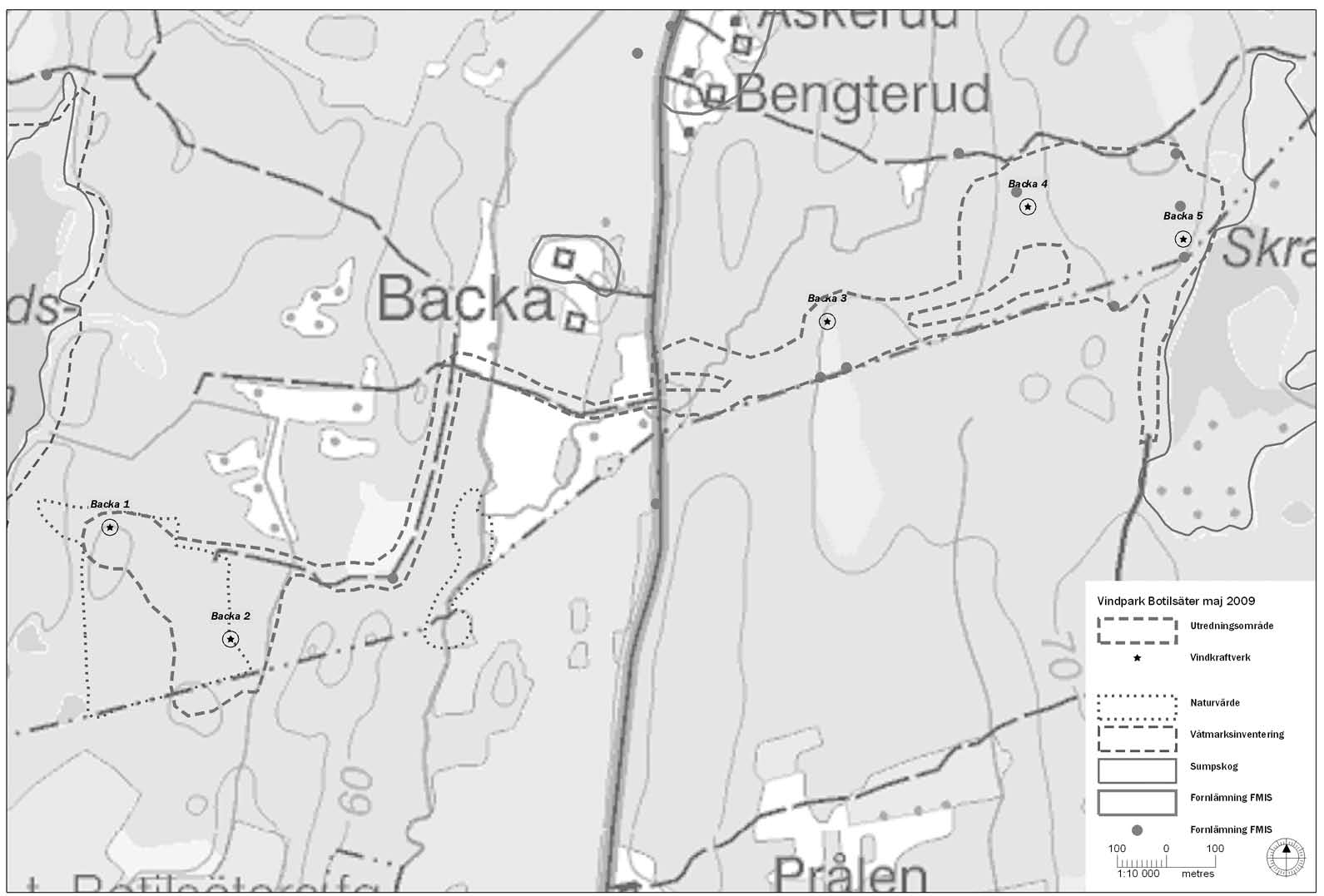

6 Ill. 1. Karta över Vindpark Botilsäter. Totalt utredningsområde samt natur och kulturvärden inom eller i områdets närhet ar markerats.

7 Vindpark Botilsäter Kompletterande arkeologisk utredning och naturvärdesbedömning Sammanfattning På uppdrag av Gothia Airtricity Vind AB har Rio Kulturkooperativ utfört en kompletterande arkeologisk utredning och naturvärdesbedömning. Den föranleddes av de överväganden som skett i samband med MKB-fasen. Detta innebar att verksplatserna 2 och 5 hade justerats samt att vägdragningar till dessa hade justerats utifrån den utformning som tidigare utretts. Verk 1 och 2 ligger inom ett naturvärdesområde, där aspinslaget betonas i värdebeskrivningen. Vid utredningen framkom inga nya fornlämningar. Däremot berör verksplats 5 fornlämningen Botilsäter 185, ett gränsmärke. Vid markarbeten bör särskild hänsyn tas till fornlämningen och dess position i gränsen mellan socknarna Botilsäter och Ölserud. Det innebär att inga markarbeten eller utfyllnader bör ske vid märket eller längs gränsen. 5

8 Ill. 2. Detaljkarta över området vid verksplats 5 inom Vindpark Botilsäter. Gräns för skyddsområde för Botilsäter 185 har markerats på kartan. Öster om gränsen bör varken markarbete eller utfyllnad ske. Syfte På grund av de förändringar som genomförts inom projektet Vindpark Botilsäter har en kompletterande utredning och bedömning av ett antal vägförslag och verksplatser utförts. Metod Vid utredningen inventerades vägsträckningar och verksplatser inom området vilka tillkommit sedan tidigare utredningar. Detta utfördes av arkeolog Stig Swedberg och biolog Maria Magnusson. På kartor har redovisats totalt område som utretts vid denna och tidigare faser av utredningen. Generellt har utredningsområdet omfattat vägkorridorer på cirka 20 meters bredd och verksplatser med 100 meters diameter. Det exakta utredningsområdet har anpassats efter verkliga förhållande och redovisas på kartor, ill 1. Utredningsområdet Utredningsområdet utgörs av områden för planerade vägar och verksplatser vilka har justerats sedan utredning och bedömning 2008, von der Luft m fl Det omfattar verksplatserna 2 och 5 samt väganslutning till dessa. Tidigare undersökningar Under 2008 genomfördes utredning vid två tillfällen där då aktuella förslag på vägar och verksplatser utreddes, von der Luft m fl För vidare beskrivning av områdets allmänna natur- och kulturmiljö hänvisas till denna rapport. 6

9 Resultat Naturmiljö Här följer en allmän beskrivning av resultaten av naturvärdesbedömningen. För en detaljerad beskrivning av möjliga konflikter, se Antikvarisk bedömning och naturvärdesbedömning nedan. Verk 1 och 2 ligger inom ett naturvärde som är registrerat hos Skogsstyrelsen. Detta utgörs av lövträdsrik barrskog. Speciellt betonas aspinslaget. Dock har delar av naturvärdet avverkats nyligen. De båda verken ligger inom de avverkade ytorna. I övrigt har inga specifika naturvärden observerats under utredningen. Resultat Kulturmiljö Vid utredningen framkom inga nya fornlämningar. Den förändrade placering av verk 5 inom projektet innebär dock att stor hänsyn måste visas vid anläggande av verksplatsen. Vid verksplats 5 är gränsmärket Botilsäter 185 anlagt. Det utgör även markering för sockengränsen. Märket är beläget på en lägre nivå i terrängen än verksplatsen. För att inte påverka sikten längs den gräns som märket markerar bör ingen byggnation eller dumpning av massor ske längs gränsen. För att underlätta att så inte sker har en avgränsning mätts in vilken inte bör överskridas vid markarbeten i området, ill 2. Antikvarisk bedömning och naturvärdesbedömning Generell hänsyn Ett antal värdefulla naturelement och små biotoper finns spridda över området. Dessa bör undvikas vid exploatering genom generell hänsyn. Det gäller: Lågor, högstubbar och torrakor. I första hand tillåts träden stå eller ligga kvar. I andra hand kan de placeras i skogspartier kring verksplatserna eller de nya vägarna. Äldre träd. Dessa lämnas i största möjliga mån. Där detta inte är möjligt kan träden tas ned och lämnas som död ved. Bäckar och fuktstråk. Det är viktigt att anläggning av vägar och verk inte ändrar de hydrologiska förhållandena. Passage av bäckar eller diken bör göras med försiktighet. Att anlägga väg med hjälp av trumma är en lämplig hänsynsåtgärd. För åtgärder i biotopskyddade bäckar och diken (det vill säga diken och bäckar i jordbruksmark) krävs dispens från Länsstyrelsen. Våtmarker och sumpskogar. Vid verksplaceringar eller vägdragningar nära våtmarker eller sumpskogar lämnas en beväxt zon mellan verksplats/väg och skyddsobjekt. Miljöer som lämnats som hänsyn vid avverkning inom skogsbruket. Dessa lämnas för att uppfylla generell hänsyn vid skogsbruk, och kan utgöras av bland annat sumpskog, skyddszoner med vattendrag, död ved, äldre träd med mera. I de fall exploatering innebär avverkning/avflyttning av värdefulla element enligt ovan, bör virket lämnas kvar som död ved i angränsande miljö för att på så sätt stärka naturvärdena i den kvarvarande miljön. Generell hänsyn bör även visas fornlämningarna och de kulturhistoriska lämningarna, genom att vägområden och verksplatsområden inte bör läggas närmare lämningarna än 10 meter. Särskild hänsyn Inför den fortsatta planeringen av projektet bör följande konflikter särskilt beaktas: Gränsmärket Botilsäter 185 är beläget i sockengräns. Sikten längs denna bör hållas oförändrad. Vid utredningen mättes en avgränsning in som följer kanten på höjden där verket skall anläggas. Sydväst om denna gräns bör inget markarbete eller utfyllnad ske. Fornlämningar är skyddade enligt 2 kap i Lag om kulturminnen mm (KML) och genom miljöbalkens generella hänsynsregler, där stor vikt läggs vid hänsyn till kulturlämningar och kulturmiljöer. Ansökan om ingrepp i lämningar lämnas till Länsstyrelsen. Vid anläggning av verk 1 och 2, som ligger i ett naturvärde med lövträdsrik barrskog, rekommenderas att alla kvarvarande lövträd, äldre träd och all död ved sparas. Hänsyn som lämnats vid avverkning bör lämnas orörd. 7

10 Källor Luft von der, Magnus; Magnusson, Maria; Toreld, Andreas & Ljunggren, Anna Utredning inför Vindpark Knappa. Arkeologisk utredning och naturvärdesbedömning vid Knappa, Värmlandsnäs. Rio Kulturkooperativ. Kulturhistoriska rapporter 35. 8

11 Mesolitikum Tidigmesolitikum Senmesolitikum Neolitikum Tidigneolitikum Senneolitikum Bronsålder Äldre bronsålder Yngre bronsålder Mellanneolitikum Järnålder Yngre järnålder Äldre järnålder Romersk järnålder Folkvandringstid Vikingatid Hensbacka Sandarna Lihult Trattbägarkultur Gropkeramisk kultur Båtyxkultur Förromersk järnålder Vendeltid Medeltid Period Kultur i ii a b björn schagerström
