1 1. INLEDNING Bakgrund Motiv för ämnesvalet SYFTE METOD Planera Spåna/Brainstorma Marknadsundersökning och analys Leta information kring andra högtalarbyggen Leta element efter egna uppsatta krav Designa och göra byggritning Köpa trämaterial efter rekommenderat material Bygga Slutrapport RESULTAT Planering Marknadsundersökning Från idé till färdig produkt Analys Kravspecifikation Hållfasthetskrav Materialkrav Kostnadskrav Miljökrav Produktionskrav Funktionsanalys Miljöaspekter Budget Förkunskaper Leta information kring andra byggen Mitt bygge efter kunskaper från internet Högtalarelementen Beställning Information om högtalarna GX-15 MKII Design och byggritning Förkunskaper i praktiken Designen Många idéer Den slutgiltiga designen Från teoretisk ritning till färdig produkt Dimentioner på bitar Tabell för dimentioner Ritning till utsågning Utsågning av bitar Utsågning av hål och rundade kanter Ihopsättning av delar Dämpa insidan Ytbehandling Spackling

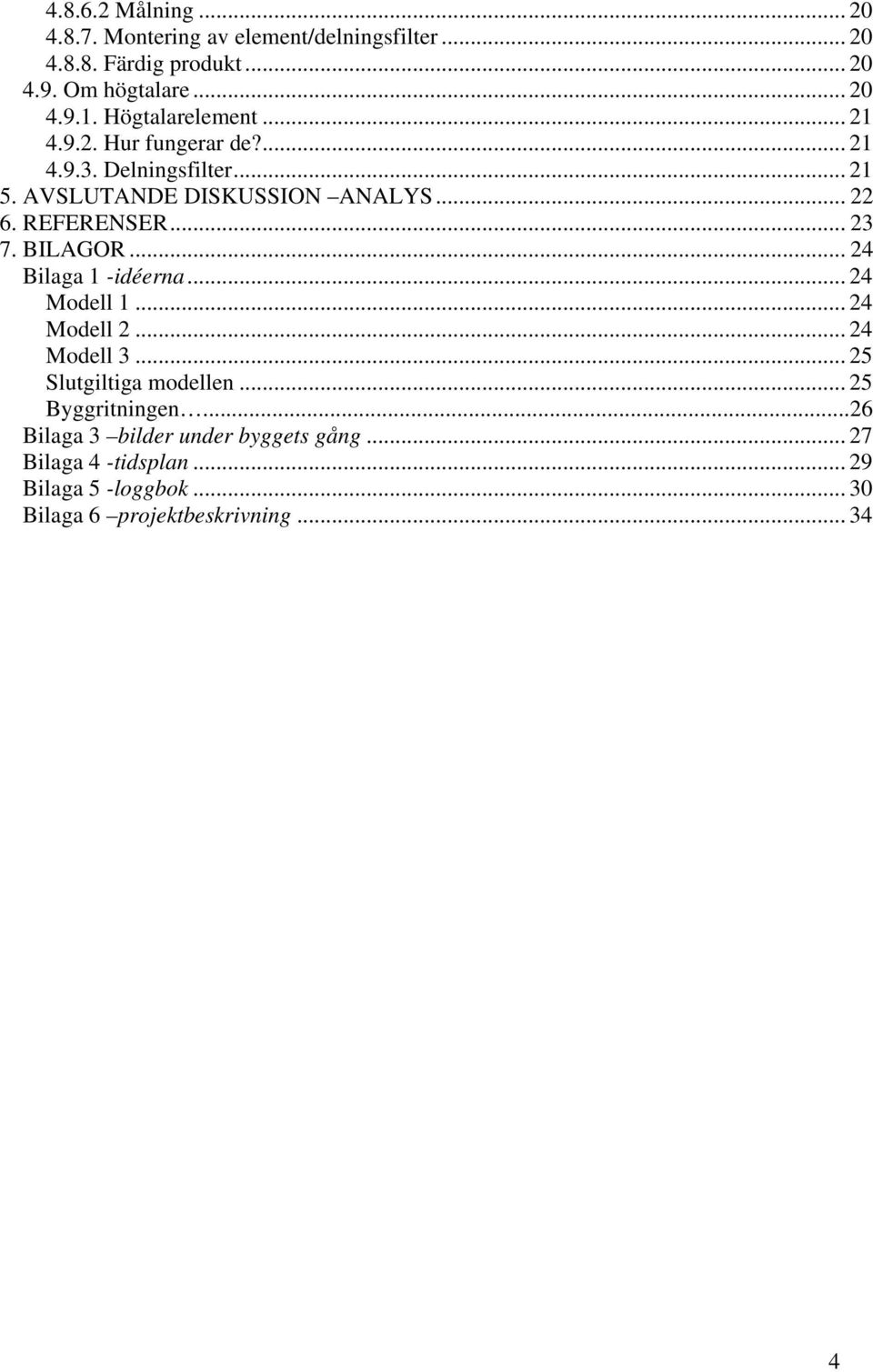

2 Målning Montering av element/delningsfilter Färdig produkt Om högtalare Högtalarelement Hur fungerar de? Delningsfilter AVSLUTANDE DISKUSSION ANALYS REFERENSER BILAGOR Bilaga 1 -idéerna Modell Modell Modell Slutgiltiga modellen Byggritningen...26 Bilaga 3 bilder under byggets gång Bilaga 4 -tidsplan Bilaga 5 -loggbok Bilaga 6 projektbeskrivning

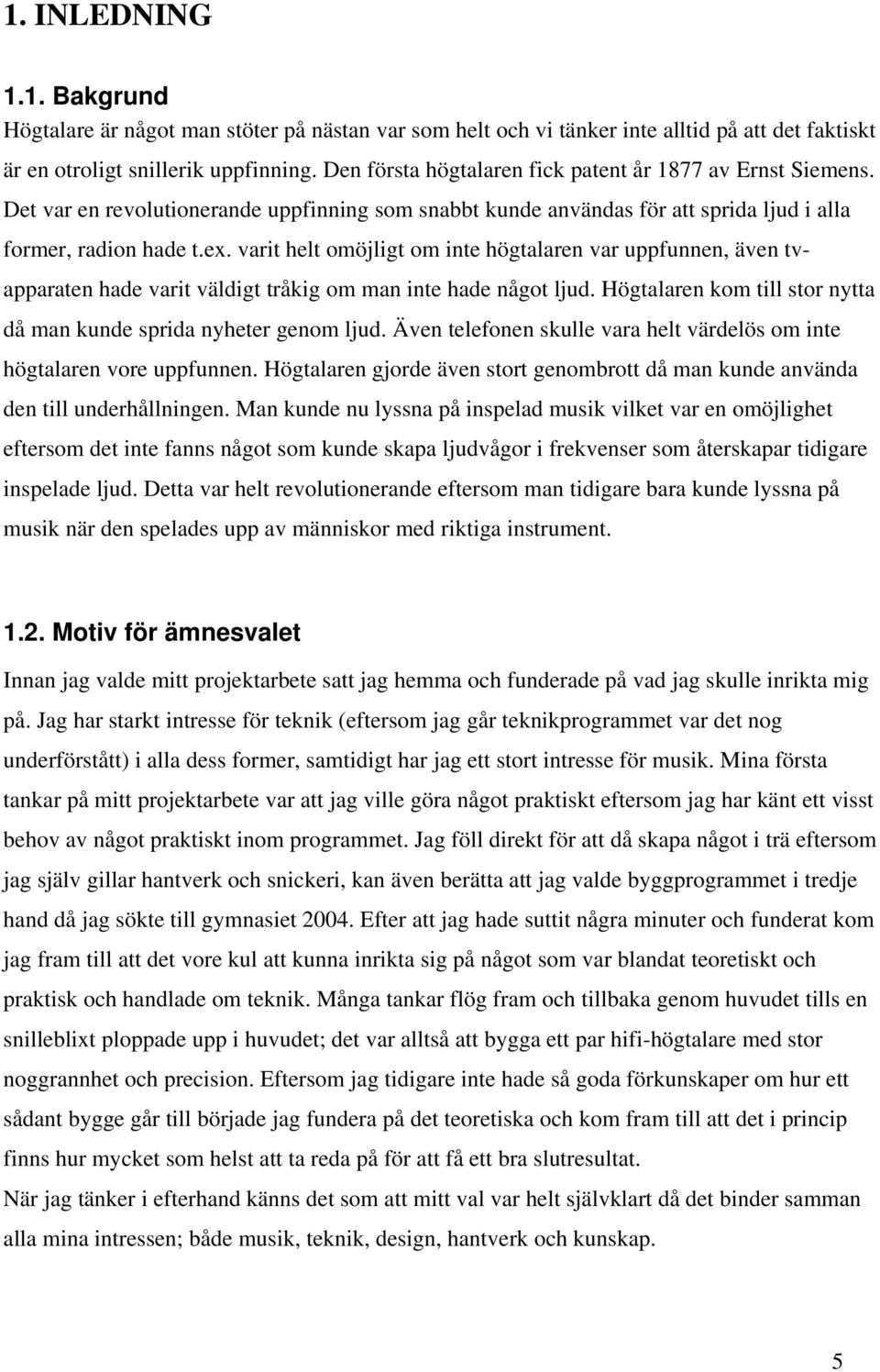

3 1. INLEDNING 1.1. Bakgrund Högtalare är något man stöter på nästan var som helt och vi tänker inte alltid på att det faktiskt är en otroligt snillerik uppfinning. Den första högtalaren fick patent år 1877 av Ernst Siemens. Det var en revolutionerande uppfinning som snabbt kunde användas för att sprida ljud i alla former, radion hade t.ex. varit helt omöjligt om inte högtalaren var uppfunnen, även tvapparaten hade varit väldigt tråkig om man inte hade något ljud. Högtalaren kom till stor nytta då man kunde sprida nyheter genom ljud. Även telefonen skulle vara helt värdelös om inte högtalaren vore uppfunnen. Högtalaren gjorde även stort genombrott då man kunde använda den till underhållningen. Man kunde nu lyssna på inspelad musik vilket var en omöjlighet eftersom det inte fanns något som kunde skapa ljudvågor i frekvenser som återskapar tidigare inspelade ljud. Detta var helt revolutionerande eftersom man tidigare bara kunde lyssna på musik när den spelades upp av människor med riktiga instrument Motiv för ämnesvalet Innan jag valde mitt projektarbete satt jag hemma och funderade på vad jag skulle inrikta mig på. Jag har starkt intresse för teknik (eftersom jag går teknikprogrammet var det nog underförstått) i alla dess former, samtidigt har jag ett stort intresse för musik. Mina första tankar på mitt projektarbete var att jag ville göra något praktiskt eftersom jag har känt ett visst behov av något praktiskt inom programmet. Jag föll direkt för att då skapa något i trä eftersom jag själv gillar hantverk och snickeri, kan även berätta att jag valde byggprogrammet i tredje hand då jag sökte till gymnasiet Efter att jag hade suttit några minuter och funderat kom jag fram till att det vore kul att kunna inrikta sig på något som var blandat teoretiskt och praktisk och handlade om teknik. Många tankar flög fram och tillbaka genom huvudet tills en snilleblixt ploppade upp i huvudet; det var alltså att bygga ett par hifi-högtalare med stor noggrannhet och precision. Eftersom jag tidigare inte hade så goda förkunskaper om hur ett sådant bygge går till började jag fundera på det teoretiska och kom fram till att det i princip finns hur mycket som helst att ta reda på för att få ett bra slutresultat. När jag tänker i efterhand känns det som att mitt val var helt självklart då det binder samman alla mina intressen; både musik, teknik, design, hantverk och kunskap. 5

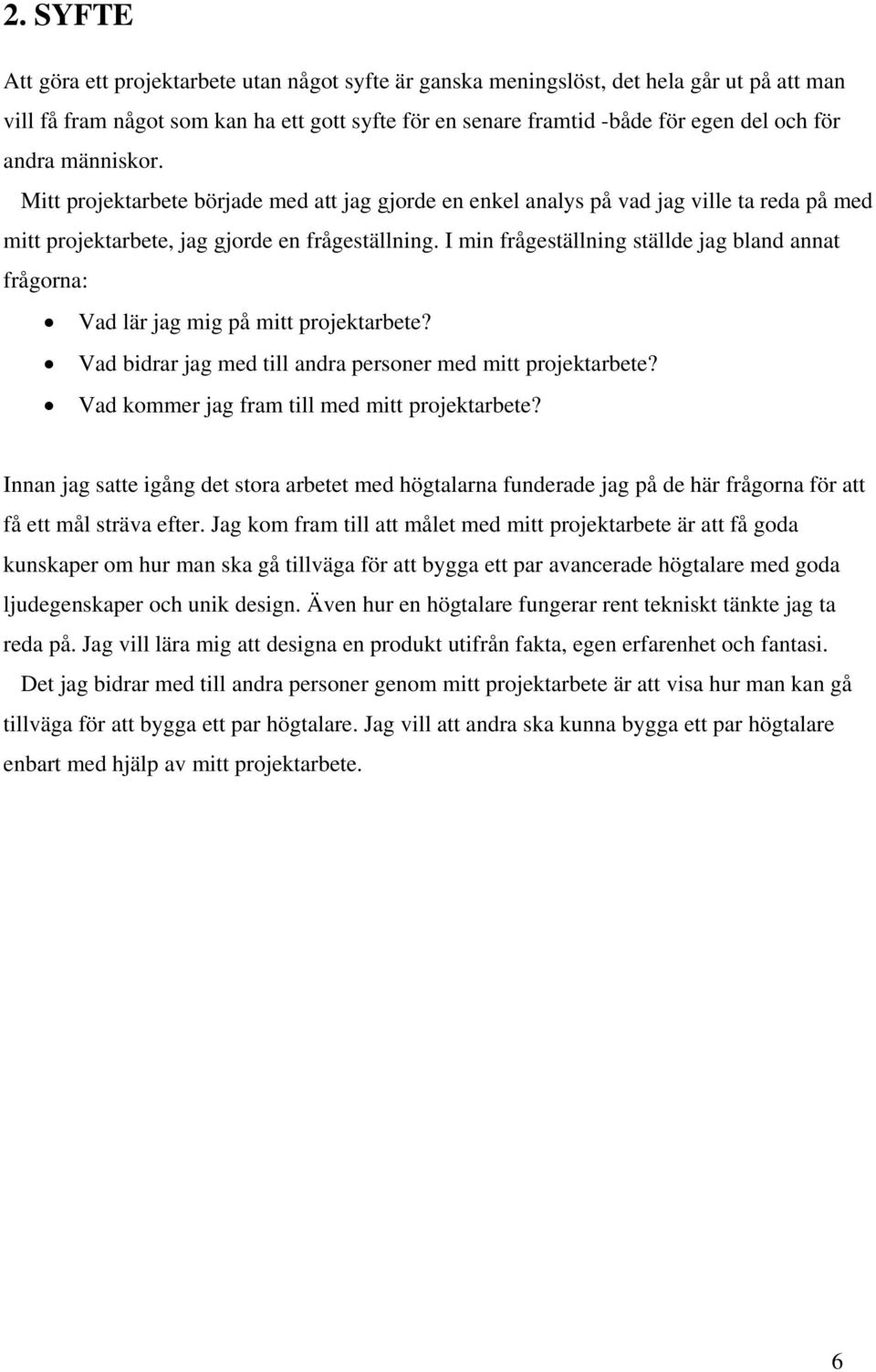

4 2. SYFTE Att göra ett projektarbete utan något syfte är ganska meningslöst, det hela går ut på att man vill få fram något som kan ha ett gott syfte för en senare framtid -både för egen del och för andra människor. Mitt projektarbete började med att jag gjorde en enkel analys på vad jag ville ta reda på med mitt projektarbete, jag gjorde en frågeställning. I min frågeställning ställde jag bland annat frågorna: Vad lär jag mig på mitt projektarbete? Vad bidrar jag med till andra personer med mitt projektarbete? Vad kommer jag fram till med mitt projektarbete? Innan jag satte igång det stora arbetet med högtalarna funderade jag på de här frågorna för att få ett mål sträva efter. Jag kom fram till att målet med mitt projektarbete är att få goda kunskaper om hur man ska gå tillväga för att bygga ett par avancerade högtalare med goda ljudegenskaper och unik design. Även hur en högtalare fungerar rent tekniskt tänkte jag ta reda på. Jag vill lära mig att designa en produkt utifrån fakta, egen erfarenhet och fantasi. Det jag bidrar med till andra personer genom mitt projektarbete är att visa hur man kan gå tillväga för att bygga ett par högtalare. Jag vill att andra ska kunna bygga ett par högtalare enbart med hjälp av mitt projektarbete. 6

5 3. METOD För att få ett strukturerat projektarbete började jag redan från början tänka till hur jag ska lägga upp mitt projektarbete för att få det så effektivt och bra som möjligt. Jag kom fram till att jag skulle behöva dela upp arbetet 9 olika steg i en viss ordning. 1. Planera 2. Spåna/Brainstorma 3. Marknadsundersöning och analys 4. Leta information kring andra högtalarbyggen 5. Leta element efter egna uppsatta krav 6. Designa och göra byggritning 7. Köpa trämaterial efter rekomenderat material 8. Bygga 9. Sammanställa genom en slutrapport 3.1. Planera Jag kommer att starta hela arbetet genom att börja planera. Ett arbete kan aldrig bli bra om man inte har en planering att gå efter. Utan en planering blir motiveringen till att arbeta väldigt mycket sämre. Jag ska göra en tidsplan som jag sedan ska kunna följa Spåna/Brainstorma Steg två i arbetet kommer att vara att spåna och brainstorma runt mitt arbete för att samla mina tankar och erfarenheter på ett papper. Jag måste från början veta vad jag vill ha för slutresultat Marknadsundersökning och analys Innan jag köper material och börjar bygga behöver jag göra en marknadsundersökning så att jag vet vad det finns för olika högtalarprodukter på marknaden. Anledningen till att jag gör en marknadsundersökning är för att bli uppdaterad med vad det finns för olika högtalare och högtalardesigner. På så sätt blir det lättare för mig att veta vad jag vill bygga eftersom jag vill ha en ovanlig design. Även en analys behöver jag göra innan arbetet. I denna analys ställer jag upp alla krav jag har på högtalarna, t.ex. hållfasthetskrav, materialkrav, kostnadskrav, miljökrav och produktionskrav. 7

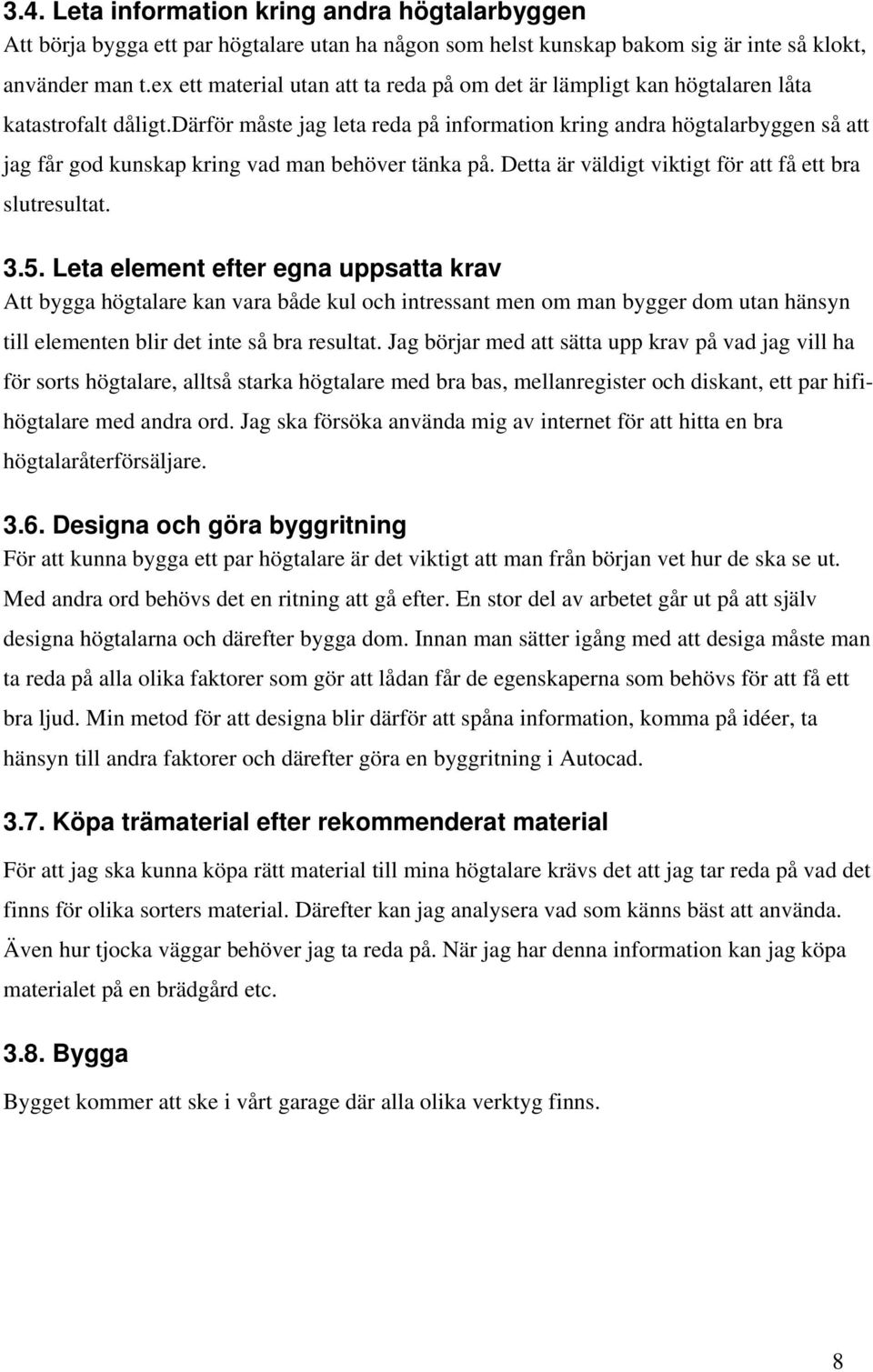

6 3.4. Leta information kring andra högtalarbyggen Att börja bygga ett par högtalare utan ha någon som helst kunskap bakom sig är inte så klokt, använder man t.ex ett material utan att ta reda på om det är lämpligt kan högtalaren låta katastrofalt dåligt.därför måste jag leta reda på information kring andra högtalarbyggen så att jag får god kunskap kring vad man behöver tänka på. Detta är väldigt viktigt för att få ett bra slutresultat Leta element efter egna uppsatta krav Att bygga högtalare kan vara både kul och intressant men om man bygger dom utan hänsyn till elementen blir det inte så bra resultat. Jag börjar med att sätta upp krav på vad jag vill ha för sorts högtalare, alltså starka högtalare med bra bas, mellanregister och diskant, ett par hifihögtalare med andra ord. Jag ska försöka använda mig av internet för att hitta en bra högtalaråterförsäljare Designa och göra byggritning För att kunna bygga ett par högtalare är det viktigt att man från början vet hur de ska se ut. Med andra ord behövs det en ritning att gå efter. En stor del av arbetet går ut på att själv designa högtalarna och därefter bygga dom. Innan man sätter igång med att desiga måste man ta reda på alla olika faktorer som gör att lådan får de egenskaperna som behövs för att få ett bra ljud. Min metod för att designa blir därför att spåna information, komma på idéer, ta hänsyn till andra faktorer och därefter göra en byggritning i Autocad Köpa trämaterial efter rekommenderat material För att jag ska kunna köpa rätt material till mina högtalare krävs det att jag tar reda på vad det finns för olika sorters material. Därefter kan jag analysera vad som känns bäst att använda. Även hur tjocka väggar behöver jag ta reda på. När jag har denna information kan jag köpa materialet på en brädgård etc Bygga Bygget kommer att ske i vårt garage där alla olika verktyg finns. 8

7 3.9 Slutrapport Jag kommer att sammanställa allt i en slutrapport så att man får en helhetsbild på hela arbetet. Min metod för den är att sitta vid datorn, skriva ner anteckningarna som man har samlat på sig under projektets och samla all information jag har kommit fram till. 4. RESULTAT 4.1. Planering Resultatet i planeringen var väldigt bra förutom att vissa saker tog längre tid än planerat t.ex det praktiska bygget. Även själva designandet spräckte tidslinjen Marknadsundersökning Innan man börjar med att designa och bygga ett par högtalare behöver man ta reda på hur marknaden ser ut, vad det finns för olika utbud och man skulle kunna förbättra. Efter att ha spånat på Internet och i olika butiker resulterade det i att det finns ett brett utbud med mängder av olika sorters högtalare, små, stora, tunga, lätta, hifi, disco och mängder av andra sorter. Det här projektarbetet inriktades mest på hifi eftersom ljudet ska likna verkligheten så mycket som möjligt. Utav HIFI -högtalare finns det både i betong, trä mm. En annan sak som tillhörde marknadsundersökningen var att kolla vad det var för priser på de olika högtalarna (som redan vad byggda). Priset varierade väldigt mycket, men en sak är säker; om man vill ha en bra högtalare med bra ljud och hög ljudstyrka behöver man satsa en stor summa pengar. Anledningen till att kolla priset var framför allt för att se så att man själv skulle kunna bygga en högtalare med samma ljudkvalitet med lägre pris Från idé till färdig produkt Analys Om man surfar på Internet för att se marknaden för olika högtalare ser man att den är väldigt bred. Det finns både stora, små, billiga och dyra högtalare. Men den större delen av högtalarna är de flesta väldigt kantiga och är ofta helt fyrkantiga lådor med högtalarelement. De högtalarna som är lite mer formade än fyrkantiga är dock väldigt dyra och därför tänker jag göra ett par unika högtalare med en snygg och tilltalande design med lite rundade former på något sätt. På så sätt blir min produkt snyggare och får mer uppmärksamhet än en bättre fast mindre snygg högtalare. Oftast är det undermedvetet att en snygg högtalare verkar vara bättre 9

8 än den egentligen är, därför tänker jag satsa mycket på design. Eftersom jag även bygger dessa högtalare själv kommer priset bli väldigt mycket lägre än de som finns på marknaden. På marknaden finns det prisklasser upp till en miljon, visst man får bra högtalare men frågan är om det är värt så mycket pengar. Att vissa av marknadens rundade högtalare är så dyra beror oftast på att det ger ett bra ljud. De rundade sidorna på lådan gör att det inte blidas stående vågor på samma sätt som det gör på en vanlig fyrkantig låda. Detta medför att resonansen blir lägre och man får helt enkelt ett bättre ljud. Detta fenomen ska även jag utnyttja för att få den bästa möjliga prestanda till en billig peng Kravspecifikation Hållfasthetskrav När man tänker på ordet hifi så förknippar många det med hög kvalitet och bra ljud. Jag vill därför med min produkt hålla detta koncept och satsa på så hög kvalitet som möjligt, både hållfasthet och ljudkvalitet Materialkrav Att materialet är styvt och hårt är ett krav på mina högtalare. Eftersom hållfastheten på högtalaren ska bli så hög som möjligt krävs det att materialet är stark och hårt. Att materialet är hårt och styvt gör att möjligheten till att resonansbildning reduceras. Detta är ett stort krav eftersom ljudkvaliteten ska bli så hög som möjligt. Mitt förslag till material för lådan är MDFskiva eftersom det klarar alla mina krav Kostnadskrav Produkten i sig kommer i detta fall att kosta mellan tre till fyra tusen eftersom tillverkningskostnaden inte räknas med. Skulle man låta en yrkeshantverkare göra jobbet hade man behövt lägga på ca 100 % av inköpspriset av material. Anledningen till att man behöver lägga på så mycket är för att det är ett krävande hantverkarjobb som tar lång tid att utföra med god skicklighet. Kostnaden för att sälja varan skulle då hamna på ca kr för två stycken högtalare. 10

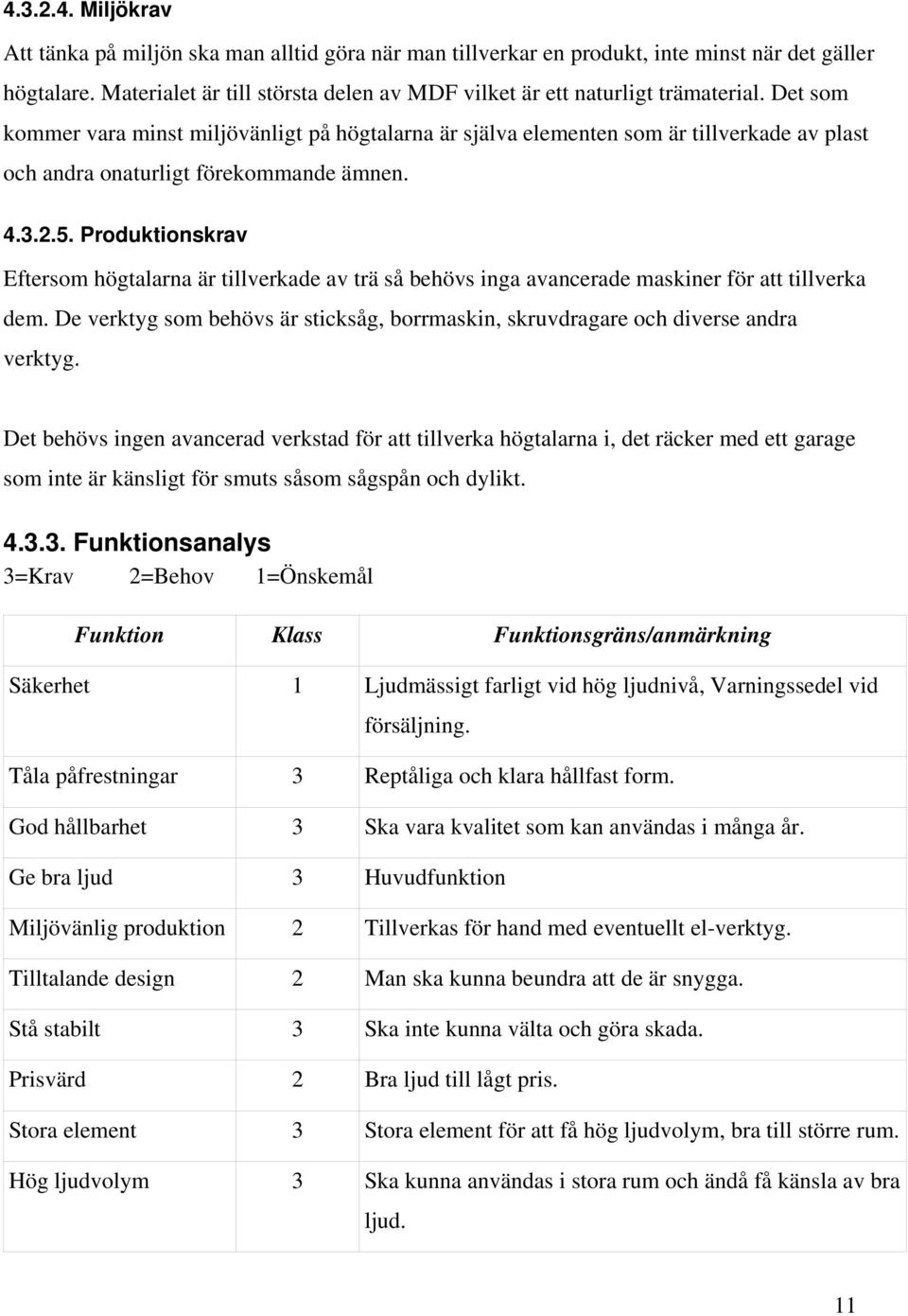

9 Miljökrav Att tänka på miljön ska man alltid göra när man tillverkar en produkt, inte minst när det gäller högtalare. Materialet är till största delen av MDF vilket är ett naturligt trämaterial. Det som kommer vara minst miljövänligt på högtalarna är själva elementen som är tillverkade av plast och andra onaturligt förekommande ämnen Produktionskrav Eftersom högtalarna är tillverkade av trä så behövs inga avancerade maskiner för att tillverka dem. De verktyg som behövs är sticksåg, borrmaskin, skruvdragare och diverse andra verktyg. Det behövs ingen avancerad verkstad för att tillverka högtalarna i, det räcker med ett garage som inte är känsligt för smuts såsom sågspån och dylikt Funktionsanalys 3=Krav 2=Behov 1=Önskemål Funktion Klass Funktionsgräns/anmärkning Säkerhet 1 Ljudmässigt farligt vid hög ljudnivå, Varningssedel vid försäljning. Tåla påfrestningar 3 Reptåliga och klara hållfast form. God hållbarhet 3 Ska vara kvalitet som kan användas i många år. Ge bra ljud 3 Huvudfunktion Miljövänlig produktion 2 Tillverkas för hand med eventuellt el-verktyg. Tilltalande design 2 Man ska kunna beundra att de är snygga. Stå stabilt 3 Ska inte kunna välta och göra skada. Prisvärd 2 Bra ljud till lågt pris. Stora element 3 Stora element för att få hög ljudvolym, bra till större rum. Hög ljudvolym 3 Ska kunna användas i stora rum och ändå få känsla av bra ljud. 11

10 Miljöaspekter Att tänka på miljön är viktigt i alla sammanhang, även för ett par högtalare. Högtalarna ska byggas på ett miljövänligt sätt och även materialet ska vara miljövänligt. Produkten ska även vara tillverkad så att den har lång livslängd. Högtalarna kommer enligt min uppfattning vara i bruk i minst 25 år. Därefter kan man diskutera ifall högtalarelementen fortfarande lever. Men troligtvis gör de det. När den är förbrukad och även om det känns som det är långt fram i tiden så får man inte ignorera vad som kommer att ske med produkten efter sin död på skroten. Eftersom högtalarna mestadels är gjorda av trä är det inga större problem med miljön då de skrotas Budget Innan högtalarna beställdes var det en bra idé att försöka ta reda på ungefär vad det kommer att kosta för att bygga högtalare. Under marknadsundersökningen fick jag en ungefärlig siffra på vad en högtalare i denna klass skulle kosta. Det var knappt några högtalare som kostade mindre än kr. Därför sattes en undre gräns på kr så att man i framtiden skulle kunna sälja de för dubbla priset. Förslag på kostnad Den verkliga kostanden Förslag på kostnad minus den verkliga kostnaden Element: Trä: Skruv: Färg: Annat: Summa: Här kan man se att de blev 407 kronor dyrare än den tänkta summan Förkunskaper Leta information kring andra byggen Eftersom det är svårt att börja bygga utan någon större förkunskap krävs det att man tar reda på olika saker man bör tänka på innan man sätter igång. Informationen hittade jag på olika hemsidor och forum ( och där man kan läsa om hur andra 12

11 människor har byggt sina högtalare. På så vis får man inspiration och idéer som gör det lättare inför arbetet med designen. Av informationen kunde man bland annat läsa om vilka material som var lämpliga att använda och att det är rekommenderat att ha tjocka högtalarväggar. Det stod bland annat att väggarna ska vara så pass tjocka att när man knackar på dem ska det låta helt dött. Att använda MDF var även rekommenderat eftersom det är hårt och stabilt, men även andra material stod som förslag såsom betong och spånskiva. Om man ska ha två eller trevägssystem var även det en bra fråga att ta reda på, svaret blev trevägssystem eftersom det kan dela upp frekvenserna på tre element istället för två. Därmed får man en bättre ljudbild. Alltså uppfyller man en av huvudfunktionerna enligt funktionsanalysen. När man ska bygga ett trevägssystem med basar, mellanregister och diskant var det även viktigt att man byggde en sluten låda till mellanregistret så att ljudvågorna inte skulle blanda sig med basarnas ljudvågor. Om man skulle göra det skulle ljudet bli förvrängt och försämrat Mitt bygge efter kunskaper från internet Av all information som fanns på internet fick man en bild på vad man behöver tänka på innan man börjar med designen, Det som huvudsakligen var viktigt var att ha tjocka väggar, en mellanregisterlåda som är sluten samt att använda bra material, i detta fall 19 mm MDF (det stod även i Ljudias bruksanvisning att det blir bra med 19 mm MDF till 15 tums basar). Att själva baslådan behöver en port ut var även väldigt viktigt att tänka på innan man designar. Enligt informationen ska den vara djup och ha en öppningshöjd på ca 45 mm då man har två stycken 15 tums basar Högtalarelementen Beställning Innan högtalarelementen beställdes fick man kolla upp på funktionsanalysen vad man har för krav på elementen, kraven var att ge bra ljud, hög ljudvolym och stora element. Därefter blev det att spåna runt på Internet. De högtalarna som verkade mest tilltalande hittades på Det är ett trevägssystem som säljs som högtalarkit med alla komponenter som behövs. Efter att ha fastnat för högtalarna beställdes de och blev levererade på ca en vecka. 13

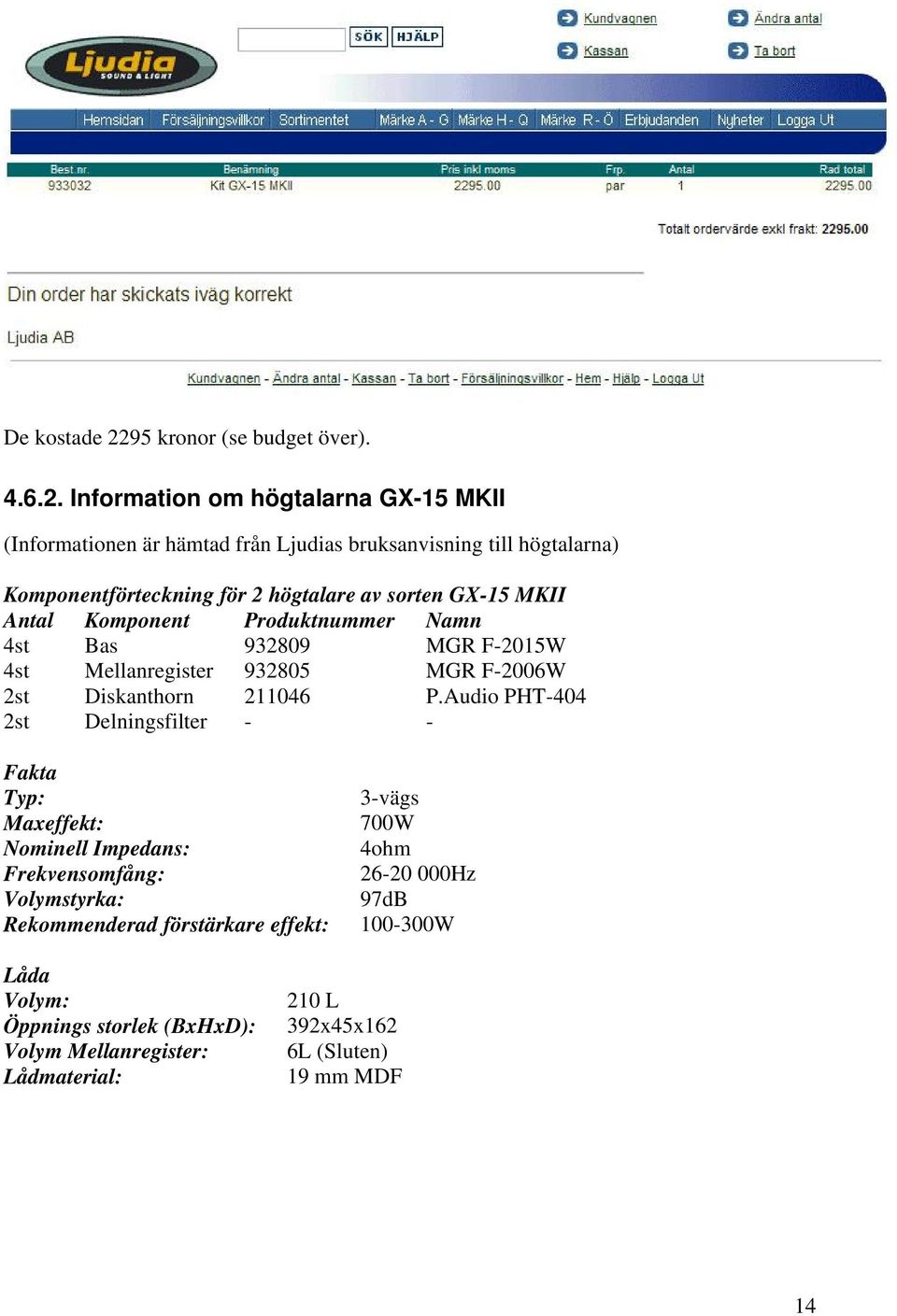

12 De kostade 2295 kronor (se budget över) Information om högtalarna GX-15 MKII (Informationen är hämtad från Ljudias bruksanvisning till högtalarna) Komponentförteckning för 2 högtalare av sorten GX-15 MKII Antal Komponent Produktnummer Namn 4st Bas MGR F-2015W 4st Mellanregister MGR F-2006W 2st Diskanthorn P.Audio PHT-404 2st Delningsfilter - - Fakta Typ: 3-vägs Maxeffekt: 700W Nominell Impedans: 4ohm Frekvensomfång: Hz Volymstyrka: 97dB Rekommenderad förstärkare effekt: W Låda Volym: Öppnings storlek (BxHxD): Volym Mellanregister: Lådmaterial: 210 L 392x45x162 6L (Sluten) 19 mm MDF 14

13 Dimensioner för komponenter Komponent Yttermått (tum) Mått för hål (cm) Bas: 15 Ø353 Mellanregister: 6,5 Ø140 Diskanthorn: - 230x80 Delningsfilter: - Ø Design och byggritning Förkunskaper i praktiken Efter att ha fått klar information som krävs för en högtalare kan man börja designa lite smått. Det man behöver tänka på är att man får rätt mått och dimensioner så att volymen stämmer överrens med den rekommenderade volymen (som hittades i bruksanvisningen till elementen). Att porten ut från baslådan har rätt storlek påverkar ljudet och därför är det viktigt att tänka på att man designar den med rätt utsatta dimensioner Designen Även om man har många krav på dimensioner till att få ett bra ljud måste man även tänka på utseendet av produkten. Om man som i detta fall ska göra högtalare på nästan 1,5 meter höga är det väldigt tråkigt med en fyrkantig låda trots att den kanske känns lättast att bygga det. Om man vill ha en uppseendeväckande produkt krävs det att man gör något unikt med den som får människor att tänka på att det inte bara är en tråkig fyrkantig hägtalare. Att använda sig av runda former gör att ögat hellre drar sig dit än till kantiga former Många idéer Första steget var att försöka hitta på en tilltalande design som är unik och speciell. För att kunna uppfylla detta behöver man många olika förslag så att man har ett par att välja mellan. De första förslagen som gjordes var handritade modeller på vanligt papper. Eftersom designen ska vara unik och speciell hade de olika förslagen en och samma egenskap, de har minst en rundad form. När de olika förslagen låg bredvid varandra fick man en överskådlig blick på vilka man skulle gå gå vidare med och vilka man kan eliminera. Av de förslagen som var bra börjades jobbet med datorn, i det här fallet designa med autocad Men även Excel var inblandat 15

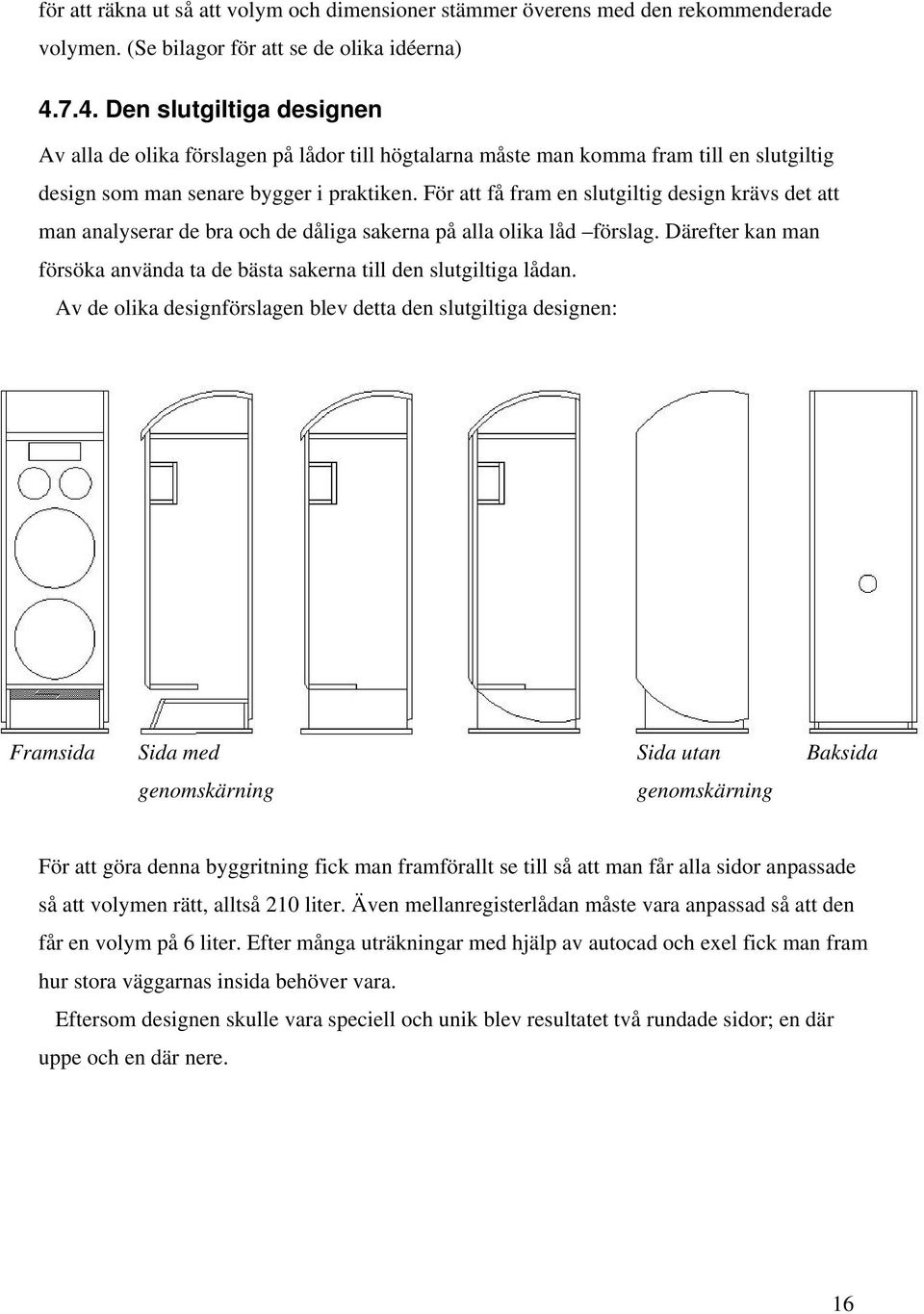

14 för att räkna ut så att volym och dimensioner stämmer överens med den rekommenderade volymen. (Se bilagor för att se de olika idéerna) Den slutgiltiga designen Av alla de olika förslagen på lådor till högtalarna måste man komma fram till en slutgiltig design som man senare bygger i praktiken. För att få fram en slutgiltig design krävs det att man analyserar de bra och de dåliga sakerna på alla olika låd förslag. Därefter kan man försöka använda ta de bästa sakerna till den slutgiltiga lådan. Av de olika designförslagen blev detta den slutgiltiga designen: Framsida Sida med Sida utan Baksida genomskärning genomskärning För att göra denna byggritning fick man framförallt se till så att man får alla sidor anpassade så att volymen rätt, alltså 210 liter. Även mellanregisterlådan måste vara anpassad så att den får en volym på 6 liter. Efter många uträkningar med hjälp av autocad och exel fick man fram hur stora väggarnas insida behöver vara. Eftersom designen skulle vara speciell och unik blev resultatet två rundade sidor; en där uppe och en där nere. 16

15 4.8. Från teoretisk ritning till färdig produkt Dimentioner på bitar Tabell för dimentioner För att kunna såga ut alla bitarna till högtalarna krävs det att man vet vilka dimentioner de har. Detta får man genom att återigen titta på ritningen och därefter skriva upp i en tabell. Även att skriva upp hur många bitar det finns av varje sort är nödvändigt. Resultatet blev denna tabell: Högtalardelar 19 mm MDF Antal Höjd Bredd 2 Area mm Volym 3 m Baksida ,023 Framsida ,019 Sida ,054 Översida (ej rund) ,007 Översida till porten ,003 Bågen över (ej MDF) ,002 Nederdel 19 mm MDF Framsida 2 147, ,002 Översida ,006 Sida ,006 Baksida ,002 Mellanregisterlåda 19 mm MDF Över/under ,003 Baksida ,003 Summa: ,129 Vikt i Kg (då densiteten är 775 kg/m 3 ): 100,3 Vikt per högtalare i Kg (utan element): 50,2 Eftersom man hade dimentionerna på alla olika bitar kunde man därför även räkna ut area och volym. På så sätt är det väldigt enkelt att räkna ut en teoretisk vikt på hur mycket de kommer att väga. Observera att siffran inte stämmer fullt ut i verkligheten eftersom det är räknat på att alla sidorna är rektanglar och även att hålens vikt inte är borttaget. 17

16 Ritning till utsågning Eftersom högtalarbygget har en budget att röra sig med är det en god idé att försöka göra en ritning på hur man skulle kunna såga bitarna. På så vis minskar man spillet och får mer material för pengarna. Om man inte skulle göra detta hade det förmodligen gått åt fler köpta MDF-skivor än nödvändigt. För att kunna pussla ihop bitarna på en standardstor skiva krävs det att man tar reda på hur stora de är. Efter att ha kontaktat en brädgård (i det är fallet Fellessons) fick man fram att en MDF-skiva säljs med dimentionerna 240x120m. Efter denna viktiga information var det bara att sätta sig vid Autocad och börja rita. Först ritade man ner MDF-skivans ursprungliga storlek, därefter kunde man pussla in alla bitarna så bra som möjligt. Resultatet blev denna ritning Utsågning av bitar Efter att alla MDF-skivorna var utmätta på de ordinarie skivorna var det bara att sätta igång med att såga. I det här fallet var det lättast att använda cirkelsåg. Man får även tänka på i vilken ording man sågar de så att man inte råkar såga i en annan bit. Utsågning är ett svårt jobb att göra och man måste vara väldigt noggran med måtten så att de ska passa ihop då man sätter ihop bitarna. Efter utsågningen är det en god idé att man sorterar bitarna till vardera högtalare. Isåfall underlättar man för det praktiska arbetet. Att skriva upp en beteckning på varje bit är även det en god idé så att man inte blandar ihop bitarna och gör fel. 18

17 Utsågning av hål och rundade kanter Nästa steg av bygget var att såga ut hål för elementen och de rundade kanterna. Men innan man gör får man gå tillbaka till riningen och kolla upp var hålen ska sitta och även hur stora de ska vara. För att mäta ut de rundade kanterna är det en bra metod att ta en penna som man binder fast i ett snöre som i sin tur sitter fast i mitten av cirkeln. Därefter är det dags att såga, den här gången användes en sticksåg eftersom den är bra att använda vid rundad sågning Ihopsättning av delar Efter att alla bitarna är utsågade är nästa steg att börja sätta ihop alltsammans. Det är viktigt att man tänker till i vilken ordning man sätter ihop delarna så att det blir lättare mot slutet. I det här fallet gjordes nederdelen (den som själva högtalaren monteras på) för sig och överdelen för sig (se bilagor för att få mer insyn). För att man ska komma åt insidan av högtalarlådan är det viktigt att man väntar med att sätta dit den ena sidan tills man har klätt den med dämpvadd (läs mer i senare avsnitt). När man sätter ihop delarna är det även en annan sak man måste tänka på; för att få ett bra resultat med bra ljud krävs det att lådan är tät. Detta löser man genom att både limma och skruva. När man limmar är då viktigt att man ser till så att limmet täcker överallt så att det inte läcker ut luft Dämpa insidan Efter att ha tagit reda på information från internet fick man veta att det är viktigt att dämpa insidorna av väggarna. Det gör man för att undvika stående vågor inne i lådan, man får i sådana fall en förvrängd ljudbild. Att dämpa väggarna behöver man någon form av mjukt material, det kan vara rockwool, ull, eller massa andra olika mjuka produkter. I det här fallet köptes dämpvadd som var avsett för att användas till högtalare. Dämpvadden köptes hos Ljudia. Det man behöver tänka på då man dämpar insidan är att dämpvadden ska vara så fluffig som möjligt. Då gör den större nytta för att undvika stående vågor. Redskapet för att fästa vadden är vanlig häftpistol. 19

18 4.8.6 Ytbehandling Spackling Eftersom man vill ha en stilren höglare som är helt slät måste man få bort alla ojämnheter. Det gör man genom att spackla högtalarna. Men innan man spacklar är det nödvändigt att grundmåla. Detta hjälper nämligen den slutgiltiga färgen att fastna. Det är framförallt i skruvhålen man behöver spackla. Man får då en högtalare som man inte skulle kunna ana att den är ihopskruvad Målning När spacklingen har blivit färdig är det dags att måla högtalarna. Färgen kan man välja efter egen smak och tycke men ett tips är att använda mer än en färg för att de inte ska bli för enfärgade och tråkiga. I detta fall valdes svart och metallgrått (färgen valdes med hänsyn till elementens färg). Innan man börjar måla ska man sandpappra lite lätt över grundfärgen så att den slutgiltiga färgen får bättre fäste. Dock behöver man måla två gånger eftersom den inte täcker fullt ut på första lagret Montering av element/delningsfilter Efter att lådan klar är det sista steget att montera högtalarelementen som är det viktigaste i högtalaren. Efter information från högtalarnas bruksanvisning får man fram att det är viktigt att man korsdra elementen vid fastskruvning. Med andra ord betyder det att man ska skruva in skruvarna som sitter på andra sidan av elementet istället för att man skruvar i den som sitter precis bredvid. Anledningen till detta är för att högtalarelementet ska sitta rakt över hålet så att det inte ska läcka ut luft mellan lådan och elementet. Själva inkopplingen av elementen är inte så avancerad eftersom delningesfiltret redan har sladdar så att de bara kan passa rätt element (dock är det väldigt viktigt att man sätter plus till plus och minus till minus eftersom högtalaren annars kommer att slå på fel håll och därmed kan ta skada) Färdig produkt Efter alla dessa stegen i processen har man fått fram en färdig produkt, en högtalare med stilrent utseende och goda ljudegenskaper Om högtalare De flesta vet att en högtalare är en apparat som skapar ljud som vi därefter kan uppfatta. Att högtalaren egentligen är en genialisk uppfinning tänker inte många på. De flesta som har en 20

19 stereo, ett par hörlurar eller vad som helst som kan ge ljud ifrån sig tänker på att högtalaren är en genialisk uppfinning med stor vetenskap bakom sig Högtalarelement Högtalarelement är huvudkomponenten på högtalarna som skapar själva ljudet, den omvandlar elektriska signaler till ljud. Elementen finns i olika utformningen med olika storlekar och kvalitéer. Man brukar dela in högtalarelementen i olika kategorier som tex. bas, mellanregister och diskant efter vilken frekvens de presterar mellan. Ett mänskligt öra kan höra mellan Hz, därefter delar man in de olika högtalarelementen med basen längst ner, därefter mellanregister och till sist diskant som kan ta toner upp till Hz Hur fungerar de? Den vanligaste typen av högtalelement är elektrodynamiska högtalarelementet. De är uppbyggda av en spole som sitter fast i ett membran. När det sedan kommer en ström genom spolen skapas det ett magnetiskt fält som gör att en kraft kan flytta membranet proportionellt mot strömstyrkan. Membranet skapar då en ljudvåg som vi sedan kan uppfatta Delningsfilter Ett delningsfilter är den komponent som delar upp de olika frekvenserna till olika högtalarelement. Denna komponent är viktig så att baselementen får de låga toner och diskantelementen de höga tonerna. På så sätt blir det bättre ljudbild. 21

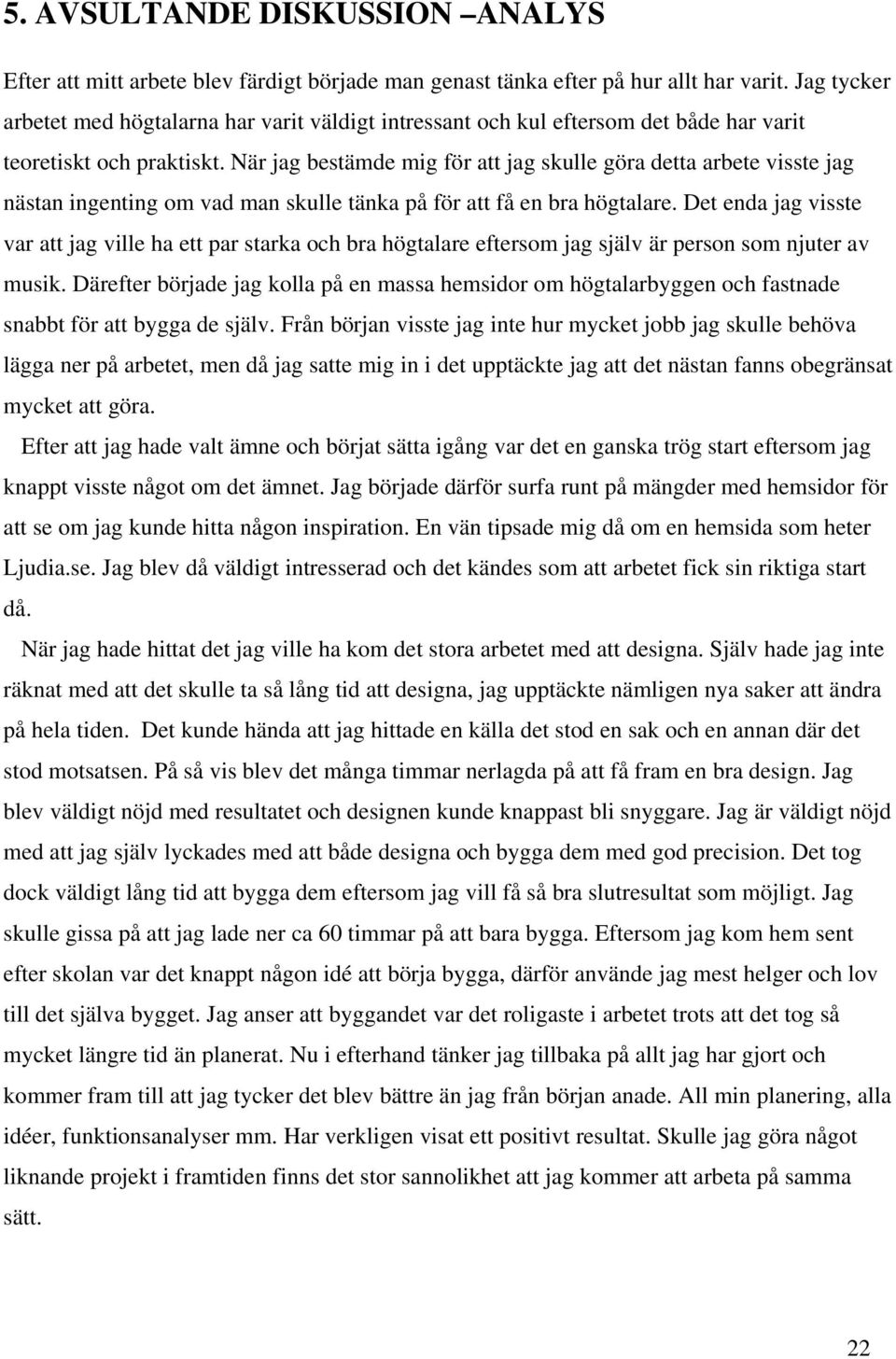

20 5. AVSULTANDE DISKUSSION ANALYS Efter att mitt arbete blev färdigt började man genast tänka efter på hur allt har varit. Jag tycker arbetet med högtalarna har varit väldigt intressant och kul eftersom det både har varit teoretiskt och praktiskt. När jag bestämde mig för att jag skulle göra detta arbete visste jag nästan ingenting om vad man skulle tänka på för att få en bra högtalare. Det enda jag visste var att jag ville ha ett par starka och bra högtalare eftersom jag själv är person som njuter av musik. Därefter började jag kolla på en massa hemsidor om högtalarbyggen och fastnade snabbt för att bygga de själv. Från början visste jag inte hur mycket jobb jag skulle behöva lägga ner på arbetet, men då jag satte mig in i det upptäckte jag att det nästan fanns obegränsat mycket att göra. Efter att jag hade valt ämne och börjat sätta igång var det en ganska trög start eftersom jag knappt visste något om det ämnet. Jag började därför surfa runt på mängder med hemsidor för att se om jag kunde hitta någon inspiration. En vän tipsade mig då om en hemsida som heter Ljudia.se. Jag blev då väldigt intresserad och det kändes som att arbetet fick sin riktiga start då. När jag hade hittat det jag ville ha kom det stora arbetet med att designa. Själv hade jag inte räknat med att det skulle ta så lång tid att designa, jag upptäckte nämligen nya saker att ändra på hela tiden. Det kunde hända att jag hittade en källa det stod en sak och en annan där det stod motsatsen. På så vis blev det många timmar nerlagda på att få fram en bra design. Jag blev väldigt nöjd med resultatet och designen kunde knappast bli snyggare. Jag är väldigt nöjd med att jag själv lyckades med att både designa och bygga dem med god precision. Det tog dock väldigt lång tid att bygga dem eftersom jag vill få så bra slutresultat som möjligt. Jag skulle gissa på att jag lade ner ca 60 timmar på att bara bygga. Eftersom jag kom hem sent efter skolan var det knappt någon idé att börja bygga, därför använde jag mest helger och lov till det själva bygget. Jag anser att byggandet var det roligaste i arbetet trots att det tog så mycket längre tid än planerat. Nu i efterhand tänker jag tillbaka på allt jag har gjort och kommer fram till att jag tycker det blev bättre än jag från början anade. All min planering, alla idéer, funktionsanalyser mm. Har verkligen visat ett positivt resultat. Skulle jag göra något liknande projekt i framtiden finns det stor sannolikhet att jag kommer att arbeta på samma sätt. 22

21 6. REFERENSER Internet: Ljudia sound & light Hämtad mellan 30/9-06 och 2/3-07 Brädgården Bröderna Holm AB Hämtad 26/3-07 BRL Electronics Hämtad 2/10-06 Ljudstudion Hämtad 2/10-06 Forum: Hämtad mellan 5/10-06 till 20/1-07 Wikipedia den fria encyklopedin: Hämtad mellan 5/10-06 och 15/4-07 Elfa -elektronikdistributör i norra Europa Hämtad 2/10-06 Övriga källor Ljudia:s informationsblad/bruksanvisning som följde med högtalarelementen. 23

22 7. BILAGOR Bilaga 1 -idéerna Modell 1 Modell 2 24

23 Modell 3 Slutgiltiga modellen 3D-modell 2D-modell 25

24 26

25 Bilaga 3 bilder under byggets gång Sortering av de olika delarna Utsågning av elementens hål (testar om elementen passar hålen) Limmar ihop de stora bitarna Bild på sidan av högtalaren 27

26 Man kan se den speciella designen med de rundade kanterna. Högtalaren är nästan klar Högtalaren framifrån. Man kan se att den är dämpad med dämpvadd. 28

27 Bilaga 4 -tidsplan Vecka: lov lov Moment att göra Projektbeskrivning färdig x x Brainstorma x x Leta element x x x x Tidsplan någorlunda rätt x x Designa x x x x Analysen x x x x x Ta reda på material x x Budget x Studera hur högtalare fungerar x x x x Köpa element x Göra byggritning med den slutgiltiga designen x x x x x Köpa material x Bygga x x x x x x x x Rapportskrivning x x x x Färdigt med allt x 29

28 Bilaga 5 -loggbok 1 oktober Idag kom jag igång med projektarbetet. Började skriva projektbeskrivning enligt instruktioner från handledare. Det var inga större problem med det, fick dock sitta ett tag och tänka igen allt så att inget viktigt uteblir. 2 oktober Idag började jag brainstorma för att komma på goda idéer till mina högtalare. För det första funderade jag på hur stora högtalarelement jag vill ha, därefter funderade jag på lådan storlek eftersom elementens och lådans storlek går hand i hand. Jag kom även på att jag vill ha någon form av speciell och tilltalande design på lådan. 5 oktober Jag började fundera lite djupare på designen och hur jag vill att den ska se ut. Jag satt först och designade lite smått på papper men började ganska snabbt öppna Autocad för att göra lite djupare designidéer. 6 oktober Jag började skriva analysen till mina högtalare. Det gick ganska bra men jag fick stora frågetecken som jag blir tvungen att lösa senare. 10 oktober Efter min tidigare fundering på hur stora element jag vill ha försökte jag hitta ett lämpligt alternativ att köpa på Internet. Jag besökte bland annat sidorna där jag fastnade ett tag eftersom de hade ett stort utbud på högtalarelement. Till sist besökte jag där jag hittade många intressanta produkter. 13 oktober Jag började skriva på analysen. Jag upptäckte dock att den kommer vara mer tidskrävande att skriva än jag från början hade trott. Det beror på att man behöver tänka på väldigt många saker och verkligen reflektera över allt så att man inte missar något viktigt. Den tar tid men blir nog bra i slutet. 15 oktober Jag började skriva på min tidsplan idag. Det kom många frågetecken när jag försökte skriva och kunde inte lösa allt på en gång. Jag hade till exempel svårt för att komma på alla de olika stegen som måste göras. Att veta hur lång tid de olika sakerna kommer att ta är svårt att veta i förväg. Men jag gjorde så gott jag kunde och fick ihop det hyfsat bra. Jag kommer dock möjligtvis få ändra en del under tidens gång. 16 oktober Idag Gjorde jag en 3D-modell i Autocad för att se om tänkta idé kan vara något att ha. Det gick väldigt bra och jag tror att jag ska en liknande design i verkligheten 30

29 19 november Idag designade jag en modell på en tänkt låda. Jag kommer dock få göra fler modeller som jag kan jämföra så att jag får så bra och snygg design som möjligt. Jag har kommit fram till att jag vill ha en speciell design med rundade kanter istället för ett traditionell rätblock till låda. Jag började även skiva lite teoretisk fakta kring högtalare och hur de fungerar. 20 november Även idag gjorde jag en tänkbar design som kanske skulle vara den rätta. Men jag ska även göra ännu fler modeller. 17 december Idag beslutade jag mig för att beställa högtalardelar från Det blev ett högtalarkit som heter GX-15, ett trevägssystem med basar, mellanregister och diskanthorn. Jag blev väldigt nöjd med att äntligen hittat ett högtalarkit som passar mig precis efter mitt eviga letande. 23 december Idag är det en stor dag. Jag har äntligen fått mina högtalardelar levererade. Jag blev dock förvånad på positivt sätt då jag upptäckte att högtalarna var större och snyggare än jag skulle tro. Jag är väldigt nöjd med mitt inköp trots att det gick på ca 2500 kronor. Nu känns det äntligen som att det börja hända något med mitt projektarbete. 30 december Idag har jag jobbat hårt med att få fram den slutgiltiga ritningen på mina högtalare. Jag satt vid Autocad i minst fem timmar eftersom jag hela tiden fick nya idéer och var därför tvungen att ändra mycket som jag tidigare hade gjort för att få det så bra som det bara gick. Jag blev väldigt nöjd med mitt resultat och även nu så kanske jag måste ändra ritningen under tidens gång. 31 december Efter gårdagens arbete kunde jag inte låta bli att fortsätta med att göra klart ritningen. Även nu fick jag nya idéer som slutade med att jag behövde ändra stora delar av ritningen så att den skulle stämma. Jobbade även idag ungefär 2 timmar. 14 januari Idag skrev jag ett blad där man kan läsa om all den tekniska informationen om högtalarna som till exempel frekvensomfång, maxeffekt etc. 16 januari Idag jobbade jag länge på att skriva en kalkyl på hur stora alla bitarna kommer att vara så att jag lättare kan veta hur mycket material det kommer att gå åt när jag köper MDF-skivorna. Med hjälp av min kalkyl har jag även kunnat räkna ut volymen på delarna, tagit reda på 31

30 densiteten och på så sätt fått reda på hur mycket högtalarna kommer att väga. De blir väldigt mycket tyngre än jag hade tänkt mig men det gör nog inget eftersom de inte är byggda för att bli flyttade. Jobbet tog ca 2 timmar att utföra. 22 januari Idag gjorde jag en ritning på hur bitarna ska placeras på MDF-skivorna som jag köper så att jag får så lite spill som möjligt. Jag började med att rita ut hur stora skivorna man köper är. Därefter ritade jag alla 30 bitarna efter dess dimensioner. Till sist pusslade jag dit bitarna och förvånansvärt lite spill. Jag gjorde ett jobb som förmodligen tjänade pengar på eftersom det inte gick åt så många skivor som jag hade tänkt mig. Hade jag bara köpt skivor och sågat i de utan att tänka mig för hade jag förmodligen behövt fler skivor än nödvändigt. 24 januari Idag köpte jag MDF-skivorna från Fellessons. Det gick åt tre skivor och jag fick betala 1236 kronor. Nu kan jag äntligen få mina drömmar till verklighet då jag ska börja bygga. 25 januari Idag sågade jag ut alla bitarna enligt min ritning på hur de ska sågas för att få så få sågningar som möjligt. Jag använde mig av en cirkelsåg. Därefter sorterade jag alla bitarna med markeringar och la de i två olika högar. En för varje högtalare så att det blir mer ordning bland alla 30 bitar. 26 januari Idag började jag äntligen med att uppfylla mina drömmar med att börja bygga. Jag mätte ut hålen för elementen och sågade ut de med en sticksåg. Jag blev väldigt nöjd med resultatet och ska snart börja på den andra fronten. 11 februari Idag började jag bygga bottnen till den ena högtalaren. Jag skruvade och limmade och fick det väldigt snyggt. Det var inga större problem med detta. Jag sågade även ut hålen för den andra fronten idag. Det blev kanonbra och jag kan fortsätta med stor glädje! 13 februari Jag började renskriva loggboken till ett worddokument. Det tog dock väldigt lång tid och jag ångrar att jag inte började skriva i ett worddokument från början. 18 februari Idag fortsatte jag med att bygga högtalarna. Jag sågade till exempel ut de rundade sidorna och skruvade ihop mellanregisterlådan som jag även skruvade fast på fronten. På baksidan sågade jag ut hålet för delningsfiltret och pusslade därefter ihop lådan för att se om bitarna passar. Vilket de gjorde. 19 februari Jag fortsatte där jag slutade igår. Jag sågade ut det rundade på den andra sidan. Därefter började jag skruva dit överdelen på fronten och fick då klar översikt över allt. Därefter kunde jag mäta in hur baksidan, framsidan och ena sidan skulle sitta. 32

31 20 februari Idag skruvade jag ihop det mesta på den ena högtalaren; den ena sidan, framsidan och baksidan. Det var ganska trixigt att få den att passa samtidigt som man limmar eftersom det är stora och tunga delar. Därefter kunde jag för första gången få en överblick på hur de kommer att se ut och jag är väldigt nöjd med mitt resultat. 21 februari Idag började jag arbeta med den andra högtalaren. Jag skruvade ihop mellanregisterlådan och nederdelen. Jag sågade ut ett hål i baksidan för delningsfiltret och därefter sågade jag ut ena sidan. Allt gick väldigt bra. 22 februari Idag fortsatte jag med den andra högtalaren. Jag skruvade fast mellanregisterlådan på framsidans baksida. Därefter sågade jag ut den andra sidans rundade kanter. Det var inga större problem att göra detta. 24 februari Idag var nästa steg att börja montera de större bitarna till den andra högtalaren. Det var lite svårt att fixera alla bitarna så att de sitter precis på rätt plats innan man limmar och skruvar. Efter tålamod så gick det bra till slut och även denna högtalaren börjar ta form. 26 februari Idag försökte jag passa ihop nederdelen och överdelen på högtalaren. Det var lite problem eftersom det var en glipa på ungefär två millimeter vilket det absolut inte får vara. Därför fick jag ta fram sandpapper och börja slipa ner kanten så att de ska passa exakt. Till slut gick det väldigt bra och jag kan börja dämpa den nästa gång. 3 mars Idag började jag skriva lite smått på rapporten. Det var väldigt många frågetecken runt den så jag hann bara skriva inledningen. 8 mars Idag började jag med att lägga i dämpvadd i högtalarlådan. Det var lite svårt eftersom jag inte hittade någon bra sax som kan klippa i det. Men efter letande hittade jag en som fungerade. 10 mars Jag skruvade fast den andra sidan på högtalarlådan. Därefter började jag lägga i dämpvadd i den andra högtalaren. Dt gick bra eftersom jag redan har gjort det på den andra och därmed vet jag hur man gör. 13 mars Jag skruvade fast den högatarsidan på den andra högtalaren och därmed är båda högtalarna klara bortsett från ytbehandling och elementinkoppling. 33

32 15 mars Idag började jag spåna efter vilka färger jag vill att högtalarna ska ha. Jag kom fram till att jag vill ha de svarta och metallgråa eftersom elementen är i den färgen. 17 mars Jag började skriva om hur högtalare fungerar mm. Det gick väldigt bra och nästan inga frågetecken uppkom. 22 mars Idag fortsatte jag med rapporten och lyckades lösa vissa av de frågetecknen jag hade tidigare. 31 mars Fortsatte med rapporten. Jag upptäckte att det finns mer att skriva om än jag från början kunde ana. 2 april Fortsättning med rapportskrivande. 9 april Fortsättning med rapportskrivande. 10 april Fortsättning med rapportskrivande. 11 april Fortsättning med rapportskrivande. 12 april Fortsättning med rapportskrivande. Det börjar ta form nu. 15 april Idag har jag skrivit färdigt allt och är väldigt stolt över mitt arbete. Bilaga 6 projektbeskrivning Projektets namn Bygge av Hifi högtalare Projektgruppen Johan Nicklason, Teknikprogrammet på Teknikum. Jag gör projektarbetet själv. 34

33 Handledare Rolf Widroth Projektets Mål Mitt mål att uppnå med projektarbetet är att få kunskaper om hur högtalare fungerar, hur man ska gå tillväga för att bygga högtalare och ta reda på allt man behöver veta om högtalare för att själv kunna utföra ett arbete på att bygga ett par Hifi högtalare med egen design och god precision som leder till ett gott resultat. Arbetssätt Mitt arbetssätt kommer att vara delat mellan datorn (där dokumentationen utförs) och garaget där bygget kommer att ske. Jag kommer att arbeta mellan en och två timmar i veckan. Deadline 16/ Redovisningssätt Jag har tänk mig att redovisa de i elevhallen under projektarbetsredovisningens dag. Då ska jag spela musik och folk ska helst kunna höra att det är kvalitet i ljudet. Om jag hinner ska jag även lägga upp en hemsida på mitt arbete. Resurser Utrustning för att bygga högtalare finns i hemmet. Jag har alla nödvändiga verktyg. Saker som ska gå till högtalarna köper jag. Arbetet kommer att ske i mitt hem och i vårt garage där även arbetsbord finns. Ekonomi Kommer att göra en budget på projektarbetet och har redan nu satt en gräns på hur mycket högtalarna får kosta. Jag kommer stå för alla kostnaderna själv eftersom det är svårt att hitta sponsorer till detta arbete. 35
