1 MANUAL 1 (29) Skapat av (Efternamn, Förnamn, org) DokumentID Ev. ärendenummer [DokumentID] Fastställt av Dokumentdatum Version [Fastställt av (person)] Dokumenttitel Manual för Miljöwebb Landskap Innehåll 1 Syfte Omfattning Definitioner och förkortningar... Fel! Bokmärket är inte definierat. 4 Ansvar Behörighet och utbildning Börja använda Miljöwebb Landskap Kartan och verktygen Kartverktyget Skissverktyget Söka i kartan Att söka fram objekt i Miljöwebb Landskap Söka miljöföreteelser i kartvyn Söka miljöföreteelser med hjälp av sökpanelen Geografiskt sökfilter Välj område i kartan Banspecifikt och vägspecifikt Företeelsetyp (enkel sökning) Via id Utföra sökningen Avancerad sökning Basfakta över miljöföreteelser Bilder under Basfakta Dokument under Basfakta Historik under Basfakta Loggbok Översikt Utredning Konditionsbesiktning Akut skada... Fel! Bokmärket är inte definierat. 9.5 Åtgärdsbehov samt planerad och utförd åtgärd Skötsel Uppföljning... 21

2 MANUAL 2 (29) 10 Bilder och Dokument i Miljöwebben Bilder Dokument Skapa nya objekt i Miljöwebb Landskap Positionering av nya objekt Basfakta för miljöföreteelser Analysera i Miljöwebb Landskap Frågor och svar om Miljöwebb Landskap Jag söker företeelser i Kartvyn, men hittar inga Jag försöka markera en företeelse i Kartvyn, men ingen information visas om den De Lager jag har valt försvinner inte när jag använder knappen Rensa Urval Hjälpmedel och referenser Ändringslogg Syfte Manualen är ett stöd för dig som använder Miljöwebb Landskap, både för att söka uppgifter och för att lägga in nya uppgifter om Trafikverkets miljöföreteelser. Manualen förklarar hur olika funktioner i Miljöwebb Landskap gör detta. De inledande avsnitten 2 till 4 beskriver omfattningen av manualen och tydliggör ansvaret för revidering. Där ges också en översikt över vilka behörighetsnivåer som finns för Miljöwebb Landskap. I avsnitt 5 förklaras några av de grundläggande begrepp och uttryck som används i Miljöwebb Landskap. Dessa begrepp är skrivna i kursiv stil i manualen. Avsnitt 6 till 12 i manualen ger dig steg-för-steg beskrivningar för att hantera de olika funktionerna i Miljöwebb Landskap. Avsnitt 13 vägleder dig som användare genom några vanliga frågor och svar om Miljöwebb Landskap. 2 Omfattning Beroende på olika behörigheter är inte alla funktioner i Miljöwebb Landskap tillgängliga för samtliga användare. Manualen omfattar en beskrivning av: den övergripande strukturen hos Miljöwebb Landskap hur du söker uppgifter om miljöföreteelser samt hur du visar och orienterar dig bland basfakta för objekt i Miljöwebb Landskap hur du skapar nya objekt i Miljöwebb Landskap samt hur du lägger in uppgifter om basfakta, bilder och dokument hur du analyserar olika miljöföreteelser i Miljöwebb Landskap Loggboken för olika objekt i Miljöwebb Landskap samt hur du söker fram och lägger in uppgifter i Loggboken

3 MANUAL 3 (29) 3 Ansvar Förvaltningsledaren av Miljöwebb Landskap har ansvar för att manualen revideras vid behov. 4 Behörighet och utbildning På trafikverket.se finns aktuell information samt länkar till: hur du skaffar behörighet (inloggning) webbaserad utbildning om systemet svar på de vanligaste frågorna länk till systemet länk till styrande dokument, denna manual samt definitioner och inventeringsmanualer kontaktuppgifter till förvaltningsledare och teknisk förvaltningsledare för systemet 5 Definitioner och förkortningar Här anges förklaringar till några av de huvudsakliga beståndsdelar och uttryck kopplade till Miljöwebb Landskap. Miljöföreteelse De natur- och kulturmiljövärden som har sitt ursprung i Trafikverkets egna strukturer. Till miljöföreteelser räknas: Alléer Artrik järnvägsmiljö Artrik vägmiljö Grod- och kräldjurspassage Kulturbro Kulturminne Solitära träd Utterpassage Vattenfaunapassage Viltpassage Objekt Basfakta Kartvyn Sökformulär Ej åtgärdade företeelser Förekomsten av en given miljöföreteelse vid en plats är ett objekt. Exempelvis utgör en allén vid en viss plats eller en utterpassage vid en viss bro enskilda objekt i Miljöwebb Landskap. Den information om ett objekt som inte är så föränderlig över tiden samlas under Basfakta om objektet. Kartan med tillhörande kart- och skissverktyg som syns i det vänstra fältet hos Miljöwebb Landskap. Det högra fältet i Miljöwebb Landskap som är synlig när knappen Sök valts. Grod- och kräldjurspassage samt utter- och vattenfaunapassager kan anges som Ej åtgärdade. Det omfattar både passager som är i behov av åtgärder (det vill säga utgör ett hinder), och passager där ingen åtgärd behövs på grund av att funktionen som passage bedöms vara bra utan åtgärd.

4 MANUAL 4 (29) Åtgärdade företeelser Företeelser som har åtgärdats för att förbättra funktionen som passage. 6 Börja använda Miljöwebb Landskap I Miljöwebb Landskap kan du söka, skapa och analysera objekt bland Trafikverkets miljöföreteelser (Figur 1). Till varje objekt kopplas basfakta med grundläggande information om objektet, värde och åtgärdsbehov. Till basfakta kan ytterligare information knytas i form av bilder och dokument. Även objektets historik i Miljöwebb Landskap kan överblickas. För löpande och återkommande skötsel, uppföljning och åtgärder kopplade till ett objekt finns en loggbok. I den bokförs utredningar, kontrollbesiktningar, akuta skador, skötsel och uppföljning samt behov, planering och dokumentation av utförda åtgärder. Söka (Avsni 7) Skapa (Avsni 11) Analysera (Avsni 12) Miljöföreteelse (Avsni 3) Objekt (Avsni 3) Loggbok (Avsni 9) Basfakta (Avsni 8) Bilder (Avsni 8.1 och 10) Dokument (Avsni 8.2 och 10) Historik (Avsni 8.3) Figur 1. Schematisk skiss över uppbyggnaden av Miljöwebb Landskap, med hänvisningar till avsnitt i manualen där respektive del behandlas.

5 MANUAL 5 (29) Så här ser Miljöwebb landskaps startsida ut. Till vänster finns en klickbar karta med tillhörande verktyg. Till höger finns verktygen för att söka, skapa och analysera miljöföreteelserna. Figur 2. Startsidan för Miljöwebb Landskap med kartvyn till vänster och funktioner för att söka, skapa och analysera till höger.

6 MANUAL 6 (29) 6.1 Kartan och verktygen Figur 3. Utdrag ur kartvyn med kartverktyg, skissverktyg och sökfunktion. Bakgrundskartan kan ändras med funktionen lager i kartverktyget, där du även väljer vilka företeelser som ska visas på kartan. I övre västra hörnet visas aktuell kartskala, till exempel 1: Med zoomreglaget kan du zooma in (+) eller ut (-) ur den aktuella kartvyn. Men positionsknapparna kan du förflytta dig i kartvyn. Miljöwebb Landskap kommer ihåg dina kartinställningar tills nästa gång du använder den. Under zoomreglaget finns en informationssymbol. Genom att klicka på den kan du se teckenförklaringen för de lager som är tända i kartvyn. Ovanför kartan finns kartverktyget, skissverktyget och en sökfunktion. Nedan förklaras dessa.

7 MANUAL 7 (29) 6.2 Kartverktyget Kartverktyget utgörs av en samling funktioner för att välja vad som ska visas i kartvyn samt orientera dig på kartan. Du zoomar in till högre upplösning på kartan genom att välja knappen Zooma In och klicka på kartan. Det går även bra att använda markören för att rita en fyrkant kring det område du vill zooma in till. Med panoreringsverktyget drar du kartan åt olika håll för att komma till ett annat område utan att behöva zooma ut och in. Panoreringsverktyget kan till exempel användas för att följa en väg eller järnväg till en annan del av kartan. Om du vet vilka koordinater du vill zooma till använder du verktyget Zooma till koordinat som öppnar ett fönster där du kan ange X och Y koordinater samt kartskala som du önskar zooma till. Koordinater anges som SWEREF 99. Kryssar du i rutan Skapa skiss vid positionen skapas en skisspunkt av samma typ som beskrivs under skissverktyget. Se avsnitt om Skissverktyget för hantering av skisspunkter. Om du vill göra en mätning i kartan för att få en uppfattning om avstånd till olika företeelser, eller vill mäta längden på ett väg- eller järnvägsavsnitt klickar du fram en linje med detta verktyg. En klickning skapar startpunkt för linjen. Delsträckor och riktningsändringar görs med en klickning under tiden du drar linjen. Du avslutar mätningen med ett dubbelklick. En dialogruta visar längden på delsträckor och summan av dessa. Använd pekaren för att välja en företeelse i kartvyn. Det kan vara en företeelse som du till exempel har sökt fram med sökfunktionen. När du klickar med pekaren på en företeelse visas ett fönster med lite information om objektet. Där finns in länk märkt visa som leder direkt till basfakta om objektet. Observera att företeelsen måste vara vald i lager för att du ska kunna välja den i kartan. OBS! Du använder inte den här pekaren för att redigera objekt. Har du valt en miljöföreteelse med pekaren, kan du sedan avmarkera den med knappen Släck markerad företeelse. Den finns i kartvyns övre högra hörn, men syns bara när du har en miljöföreteelse vald. Skapa ny företeelse och redigera företeelse kan bara användas av den som ska skapa ett nytt objekt.

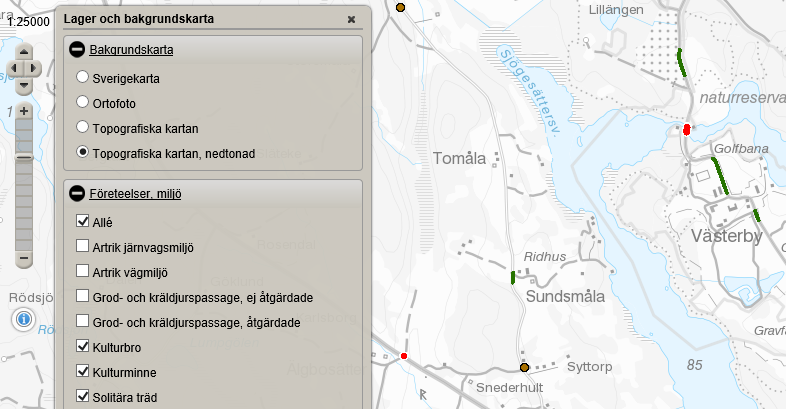

8 MANUAL 8 (29) Med kartverktyget Lager väljer du vilken bakgrundskarta som ska synas i kartvyn samt vilka miljö-, väg- och järnvägsföreteelser som ska synas i kartan. Det går även att välja höjdkurvor, kommun-, läns och regiongränser samt information om fastigheter. I utgångsläget är inga lager förvalda, förutom bakgrundskartan som är satt till Sverigekarta. Genom att hålla muspekaren över en företeelse visas vilken zoomnivå som företeelsen är synlig i. 6.3 Skissverktyget Skissverktyget används för att markera områden i kartan. Rita en egen polygon på kartan med Skissa yta i kartan för att söka objekt inom ett område du själv definierar. Används tillsammans med Sökfunktionens Välj område i kartan. Ett klick på kartan markerar startpunkt för polygonet. Ytterligare klick markerar respektive hörn. Ett avslutande dubbelklick färdigställer polygonet. Du kan skapa linjeskisser på samma sätt som för polygonskisser. Du kan skapa en skisspunkt direkt på kartan eller genom kartverktygets Zooma till koordinat som då skapar en skisspunkt vid koordinaterna. Du raderar din skiss med symbolen som dyker upp i kartans övre högra hörn. 6.4 Söka i kartan Ett Sökverktyg finns kopplat till kartan om du vill söka fram plats, vägnummer, bro/tunnel, bandel, järnvägsbro/tunnel, driftområde samt trumma och underfart (Vägbro). Namn eller nummer på det du söker skrivs i textfältet till höger om rullmenyn.

9 MANUAL 9 (29) 7 Att söka fram objekt i Miljöwebb Landskap En sökning kan göras dels med hjälp av kartvyn, dels med hjälp av sökformuläret. 7.1 Söka miljöföreteelser i kartvyn Sökningar med kartvyn förutsätter att du väljer den bakgrundskarta och de företeelser du vill se med hjälp av knappen lager. Därefter kan du zooma in till det område du vill söka inom. De miljöföreteelser du valt visas som punkter eller linjer på kartan. Figur 4. Med funktionen Lager i Kartverktyget väljer du de företeelser och den bakgrundskarta du vill ha information om. I exemplet har en nedtonad topografisk karta valts tillsammans med information om alléer solitära träd, och kulturföreteelser.

10 MANUAL 10 (29) Genom att använda knappen Välj företeelse i kartan och klicka på valfri objekt, visas information om det objekt du har valt (Figur 5). Den information som visas om objektet beror på vilken information du har valt att visa i Kartverktyget Lager. I Figur 5 har alla vägföreteelser kryssats i samt miljöföreteelsen Vattenfaunapassage. En klickbar länk till mer information om objektet finns i den högra kolumnen under Visa. Den öppnar upp basfakta om objektet samt tillgång till Bilder, Dokument, Historik samt Loggbok. Figur 5. Information om ett objekt visas när du klickar på objektet med pekaren. 7.2 Söka miljöföreteelser med hjälp av sökformuläret Med den gröna sökknappen kan du göra specifika sökningar av miljöföreteelser. Sökfunktionen kräver att du väljer antingen ett geografiskt sökkriterium, ett ban- eller vägspecifikt kriterium eller ett idnummer. En enkel sökning gör du om du vill ha information om objekt inom en eller flera miljöföreteelser. Vill du i stället ha mer specifik information om objekt med vissa egenskaper och värden gör du en avancerad sökning för den miljöföreteelse det gäller. Du avgränsar både enkla och avancerade sökningar med geografiskt sökfilter, genom att välja område i kartan eller genom att ange väg- och banspecifika värden enligt beskrivningarna nedan. 7.3 Geografiskt sökfilter Med ett geografiskt sökfilter kan du begränsa din sökning till region, län och kommun. Urvalet gör du med hjälp av rullmenyer. Genom att välja en region begränsar du urvalet av län till de län som regionen omfattar och så vidare.

11 MANUAL 11 (29) 7.4 Välj område i kartan Ett alternativ till Geografiskt sökfilter är att kryssa i rutan Använd polygon i kartan för att välja ett område i kartan med hjälp av skissverktyget Skissa yta i kartan. Det går inte att kombinera polygoner i kartan med Geografiskt sökfilter. Tips! Använd polygon ifall du vill söka objekt i hela Sverige. Geografiskt sökfilter kräver att du begränsar ditt urval till en del av landet. 7.5 Banspecifikt och vägspecifikt Avseende företeelser i järnvägsmiljö kan du under rubriken Banspecifikt välja Underhållsområde med hjälp av rullmenyn och bandel kan skrivas, tex 434. På motsvarande sätt kan du för vägmiljöer välja Driftområde med hjälp av rullmenyn och vägnummer kan skrivas, tex 272. För bandel och driftområde kan du lägga till flera områden/delar i din sökning genom att klicka Lägg till bandel efter varje val. 7.6 Företeelsetyp (enkel sökning)

12 MANUAL 12 (29) En eller flera olika miljöföreteelser kan väljas genom att kryssa för rutorna. Du kan filtrera ditt sökresultat till att omfatta alla nättyper, eller enbart väg eller järnväg. Det gör du genom att välja nättyp och begränsa sökningen till det ena, det andra eller båda. 7.7 Via id Om du söker specifikt efter ett visst objekt eller anläggning och känner till dess id-nummer kan en sökning göras via id eller objektnamn. Genom att lämna rutan Exakt textsökning tom kan du söka på delar av namn/id, till exempel Stor för att söka fram både Storsjöbäcken och Storån. 7.8 Utföra sökningen När alla sökuppgifter fyllts i trycker du på Sök, och kan välja att visa sökresultatet i kartan. Om du har valt att söka objekt från flera olika miljöföreteelser, visas sökresultatet först som en lista med företeelserna tillsammans med information om antalet objekt per företeelse i sökresultetet. Genom att välja en miljöföreteelse visas en objektslista med övergripande information om objektet. Du kan zooma till respektive objekt med knappen. Med hjälp av Visa kommer du direkt till basfakta om respektive objekt.

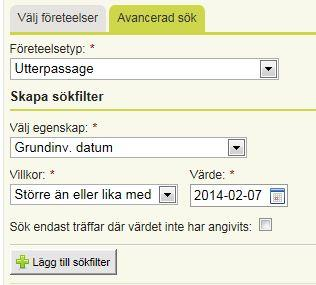

13 MANUAL 13 (29) När du väljer ett objekt med hjälp av pekaren släcks punkterna för övriga objekt i kartan. Dessa kan tändas igen med knappen Tänd sökresultat i kartan. Basfakta för alla objekt i sökresultatet kan exporteras till Excel eller exporteras som objektbeskrivningar för objekten i sökresultatet. 7.9 Avancerad sökning Du gör en avancerad sökning när du vill ha information om objekt inom en miljöföreteelse som uppfyller vissa specifika egenskaper och värden. Sökresultaten från en avancerad sökning kan du överblicka i kartan, i en lista eller exportera till Excel. Du väljer den företeelse du är intresserad av (till exempel Utterpassage) och får sedan möjlighet att skapa ett sökfilter som avgränsar urvalet av objekt i sökningen. Du väljer först den egenskap bland de som finns tillgängliga för företeelsen du valt.

14 MANUAL 14 (29) När du valt egenskap är det dags att sätta villkor som ska gälla för din sökning. Villkoren varierar beroende på egenskap men kan vara av typen Lika med, Skilt från och Innehåller, eller Större än och Mindre än. Villkoren tillsammans med ett Värde som du anger i särskild ruta blir det som avgränsar egenskapen. I exemplet ovan skapas ett sökfilter som sorterar fram utterpassage som grundinventerats från och med Det går även att söka träffar där ett värde inte har angivits, genom att kryssa i en ruta. Det kan till exempel vara så att du vill veta vilka Vattenfaunapassager som saknar värde för VISS-ID, i syfte att komplettera den informationen. När du har formulerat villkor och värde för den valda egenskapen klickar du på Lägg till sökfilter. Då visas det valda filtret i en tabell under knappen, med möjlighet att ta bort filtret. Nu har du möjlighet att lägga till fler filter som ska användas tillsammans med det första filtret.

15 MANUAL 15 (29) En viktig faktor för att kombinera flera filter är valet av och/eller för att kombinera sökfilter. Och Eller Genom att välja filter A OCH filter B söker du fram de objekt som uppfyller vilkoren i både A OCH B. Genom att välja filter A ELLER filter B söker du fram de objekt som enbart uppfyller vilkoren i A, de som enbart uppfyller villkoren i B samt de som uppfyller villkoren i både A OCH B. Det går givetvis att kombinera fler än två filter, som till exempel A OCH B OCH C. Du kan kombinera och/eller i samma sökning. Miljöwebben läser sökfilterkombinationer i turordening. Det betyder att kombinationen A OCH B ELLER C läses som objekt som uppfyller både A och B, eller de som uppfyller C. Om fler än 3 filter används med minst ett ELLER koppling mellan filtren kan det vara svårt att hålla reda på hur sökfiltret tillämpas. Var därför försiktig i formuleringen av långa sökfilterkombinationer, och bryt om möjligt ner dem i färre delfilter. Du kan sedan kontrollera sökresultaten när du exporterar dessa till Excel. När du har byggt klart sökfiltret utför du sökningen enligt samma rutin som beskrivs för en enkel sökning. Se manualen ovan under rubriken Utföra sökningen.

16 MANUAL 16 (29) 8 Basfakta över miljöföreteelser Figur 6. Visar basfakta för ett objekt, i detta fall en allé i Västra Götaland. Fliken redovisar grundläggande uppgifter per objekt för de attribut som beskriver respektive miljöföreteelse. Definitioner för attributen beskrivs inte i denna manual, utan klargörs i separata dokument. Objektbeskrivningen under basfakta inleds med möjligheten att zooma till objektet i kartan, samt göra uttag av objektsbeskrivning som Word- eller Pdf-fil. Vad som visas i objektsbeskrivningen beror på vilken bakgrundskarta som valts i kartverktygets lager samt vilka miljöföreteelser som är synliga i lagerfunktionen.

17 MANUAL 17 (29) Inledningsvis under Basfakta presenteras objektets lägesinformation samt koppling till väg/järnväg med mera. Eventuella bilder på objektet visas. Information som är kopplat specifikt till miljöföreteelsen visas under rubriken Information om objektet. Se definitioner för respektive miljöföreteelse för närmare beskrivning. Den som har behörighet att skapa och ändra basfakta för ett objekt kan göra det med hjälp av knappen Ändra i nedre högra hörnet. 8.1 Bilder under Basfakta Om det finns beskrivande översikts- och detaljbilder kopplade till ett objekt kan dessa ses under fliken. Information om vad som visas i bilden kan läggas till under beskrivning. Se även avsnitt 10.1 angående bilder i Miljöwebb Landskap. 8.2 Dokument under Basfakta Inventeringsprotokoll, ritning, avtal, föreläggande, beslut från länsstyrelsen, skisser, kartor och övriga till objektet hörande dokument kan läsas under fliken. Se även avsnitt 10.2 angående dokument i Miljöwebb Landskap. 8.3 Historik under Basfakta Under fliken sparas tidigare versioner av Basfakta om objektet automatiskt. Det möjliggör spårningar av hur ändringar har gjorts över tiden. 9 Loggbok Fliken för loggbok finns uppe till höger i fönstret som visar basfakta om ett objekt. Loggboken hanterar ärenden som berör objektet och som kan vara av mer kortsiktig eller föränderlig karaktär än den information som finns i basfakta. Till loggboken hör ett antal flikar som presenteras nedan. Manualen för loggboken presenteras utifrån perspektivet att du har behörighet att skapa eller ändra poster i loggboken. Men beskrivningen är giltig även för den som bara har behörighet att läsa i loggboken. Samma beskrivning gäller även om du kommer fram till loggboksuppgifter om ett objekt via fliken Analysera (avsnitt 12 i manualen).

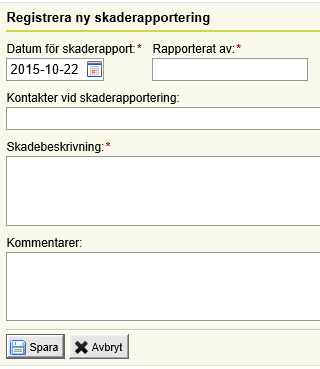

18 MANUAL 18 (29) Beskrivningen av flikarna nedan är generell. Beroende på vilken miljöföreteelse objektet tillhör, kommer loggboksflikarnas utformning att variera en del. För detaljerad beskrivning av loggbokens innehåll hänvisas till definitionsdokument loggbok för respektive företeelse. 9.1 Översikt Här ges en översikt över de uppgifter som registrerats i loggboken för ett valt objekt. Sökningar kan göras bland de loggposter som tillhör ett objekt med hjälp av datumintervall. 9.2 Utredning Fliken utredning avser miljöspecialistens egna noteringar om varifrån information kommer in och en bedömning av om åtgärd behövs, och i så fall vad. Utformningen av utredningsfliken kan variera mellan företeelser. Ett exempel anges nedan. 9.3 Konditionsbesiktning Konditionsbesiktningen är entreprenörens upprepade kontroll av objektets status. Den anger om statusen är godkänd eller om det krävs någon form av underhåll/skötsel eller nybyggnation. Fliken för konditionsbesiktning kan variera mellan miljöföreteelser och är inte relevant för alla miljöföreteelser. Ett exempel på hur konditionsbesiktningsfliken kan se ut anges nedan. 9.4 Skaderapportering Fliken för skaderapportering används för skador som uppkommer mellan konditionsbesiktningar. Fliken för skaderapportering kan variera mellan miljöföreteelser. Ett exempel på hur konditionsbesiktningsfliken kan se ut anges nedan.

19 MANUAL 19 (29) 9.5 Kontakt Kontaktfliken används för informationsutbyte mellan Trafikverket och externa intressenter. 9.6 Åtgärdsbehov samt planerad och utförd åtgärd Dessa flikar används för åtgärder där medel tas från fysiska riktade miljöåtgärder. Flikarna kan variera mellan miljöföreteelser. Ett exempel på hur de kan se ut ges nedan.

20 MANUAL 20 (29) 9.7 Skötsel Under denna flik går det bra att registrera när skötsel/underhåll har utförts. Det går även bra att ladda upp ny skötselplan.

21 MANUAL 21 (29) 9.8 Uppföljning Uppföljningsfliken i loggboken används för slutbesiktning samt uppföljning av åtgärder och skötsel.

22 MANUAL 22 (29) 10 Bilder och Dokument i Miljöwebben För uppladdning av bilder och dokument till Miljöwebb Landskap gäller en del generella bestämmelser kring filformat och filstorlek, enligt nedan Bilder Du kan ladda upp en eller flera bilder kopplade direkt till basfakta över ett objekt samt till olika delar av loggboken. Bilderna i basfakta ska med översikts- och/eller detaljbilder hjälpa till att beskriva miljöföreteelsens utseende, läge med mera. På motsvarande sätt används bilder i loggboken för att beskriva åtgärdsbehov, skador med mera. Bilder kan laddas upp i filformat.gif,.jpeg,.jpg,.tif,.tiff och.bmp. Bilder med hög upplösning (många pixlar) är ofta lämpade för trycksaker och ger stora filer, särskilt om de sparas som.tiff. Den vanligaste bildfilstypen för foton är.jpeg och.jpg. Dessa komprimerar informationen i bilden och ger ofta mindre filer, trots hög upplösning. Det finns ingen teknisk begränsning av storleken för bilderna som laddas upp i Miljöwebb Landskap men det är viktigt att du är medveten om att Miljöwebb Landskap kommer att omvandla alla uppladdade bilder till mindre filer (<2 MB), och ska inte betraktas som ett bildarkiv för förvaring av bilder för framtida användning. Du bör säkerställa att viktiga bilder förvaras på annat sätt inom Trafikverkets datasystem.

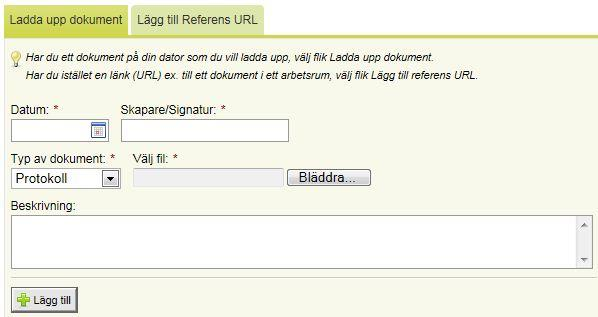

23 MANUAL 23 (29) När du laddar upp en eller flera bilder kopplade till ett objekt behöver du ange (i en kryssruta) om bilden ska vara synlig i objektbeskrivningar för aktuellt objekt. I så fall behöver du också ange en siffra (1,2,3, etc) för vilken ordning bilder ska visas i objektsbeskrivningen Dokument Du kan ladda upp dokument direkt från din dator till Miljöwebb Landskap under fliken Ladda upp dokument. Om dokumentet i stället finns tillgängligt på nätet kan du klistra in en länk (URL) via fliken Lägg till Referens URL. Miljöwebb Landskap tillåter dig att ladda upp dokument av filtyperna.docx,.doc,.docm,.dotx,.xls,.xlsx,.xl,.xlt,.ppt,.pptx,.pptm,.potm,.ppsx,.sidx,.txt,.rtf,.csv,.tsv,.pdf,.dbs,.msg. Det betyder att du kan ladda upp PDF-filer och filer från program som Word och Excel samt från textredigeringsprogram. Du kan även ladda upp sparade e-post meddelanden från datorn. Miljöwebb Landskap begränsar filstorleken till 20 MB.

24 MANUAL 24 (29) 11 Skapa nya objekt i Miljöwebb Landskap Figur 8. Det inledande formulärvyn för att skapa nya objekt i Miljöwebb Landskap. Med rätt behörighet kan du skapa nya objekt i Miljöwebb Landskap. Objekt skapas i två steg; först en positionering av objektet på kartan, sedan ifyllandet av de uppgifter som ingår i basfakta för objektet Positionering av nya objekt För att skapa ett nytt objekt väljer du först rätt miljöföreteelse. Beroende på vilken miljöföreteelse som väljs tillkommer då olika kompletterande fält för positionering. När du valt en miljöföreteelse tänds befintliga objekt av samma typ på kartan, liksom relevanta vägoch järnvägsföreteelser som hjälp för positionering. Du placerar din punkt eller linje (alléer samt artrika väg- och järnvägsmiljöer) med kartverktygets funktion för att skapa ny företeelse. Det går även bra att placera med hjälp av koordinater. Om du placerat din punkt för långt ifrån väg/järnväg eller vid fel väg (om vägnummer använts som filter) visas ett felmeddelande och du kan börja om positioneringen. Vid positionering mot väg/järnväg visas information om positionen under rubriken Utförda positioneringar (för företeelser som inte är knutna till konstruktioner) eller Hittade konstruktioner (för företeelser knutna till broar och tunnlar).

25 MANUAL 25 (29) Under hittade konstruktioner väljs den bro, trumma eller tunnel som är relevant i kolumnen Hantera. Om ingen korrekt konstruktion visas kan du rensa listan och göra en ny positionering. När konstruktionen valts visas Positioneringen, med info om anläggningen samt möjlighet att zooma till objektet, ändra läge eller ta bort. För miljöföreteelser utan koppling till konstruktioner visas positioneringen med vägnr/bandel direkt när du placerat punkten klart. När du är nöjd med positioneringen av miljöföreteelsen trycker du Klar med positionering, följt av Till basfakta Basfakta för miljöföreteelser När du har gjort klart positioneringen av ditt objekt och klickat på Till basfakta visas ett formulär för inmatning av uppgifter för den miljöföreteelse du valt.

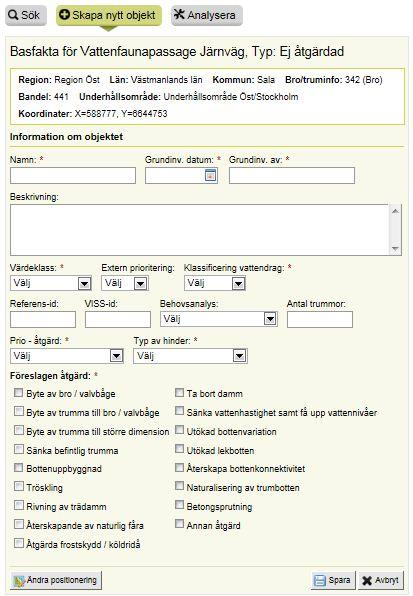

26 MANUAL 26 (29) Figur 9. Översikt av formulär för inmatning av basfakta för ett objekt. I detta fall en vattenfaunapassage. Basfakta för olika miljöföreteelser fylls i enligt de defintioner som anges för respektive miljöföreteelse. Vissa uppgifter är obligatoriska. En del fält fylls i med rullmenyer, andra är öppna för fritext. Du har möjlighet att ändra positioneringen när du jobbar med basfakta. När du är klar med basfakta och trycker på spara visas information om objektet enligt den beskrivning du hittar under avsnitt 8 i den här manualen. 12 Analysera i Miljöwebb Landskap

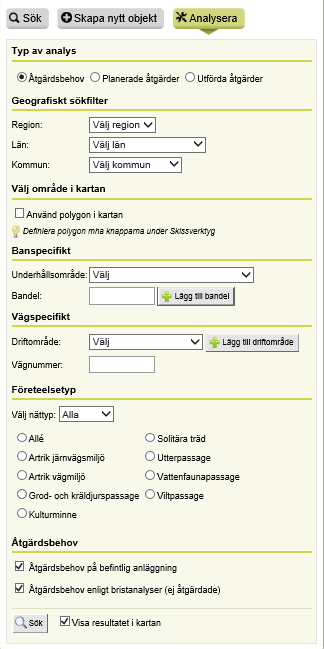

27 MANUAL 27 (29) Figur 10. Översikt över sökformuläret för att analysera objekt i Miljöwebb Landskap. Med fliken Analysera får du ett specifikt verktyg för att söka fram objekt utifrån åtgärdsbehov samt filtrera dessa efter prioritet och föreslaget åtgärdsår. Själva sökformuläret under fliken Analysera är till allra största del lik formuläret under fliken Sök. Se manual för denna i avsnitt 7.2. I Analysera jobbar du med en miljöföreteelse i taget. För Grod- och kräldjurspassager, utterpassager samt vattenfaunapassager väljer du under Åtgärdsbehov om sökningen ska omfatta åtgärdsbehov på befintlig anläggning och/eller enligt bristanalyser. Förstnämnda avser identifierade åtgärdsbehov där det redan utförts åtgärder för respektive djurgrupp. Sistnämnda är passager som betecknas som ej åtgärdade enligt bristanalyser.

28 MANUAL 28 (29) Sökresultatet visas med en funktion att ytterligare filtrera din sökning efter prioritet och föreslaget åtgärdsår. Kartvyn som visar sökresultaten har dessutom färg och nummerkodade symboler för objekten, beroende på objektets prioritet. Sökresultaten visas därefter i tabellform, med sorterbara kolumner. Klicka på kolumnrubriken för att sortera en kolumn stigande eller fallande. Tabellen är sorterad efter ID från start, så du kan lätt komma tillbaka till den ursprungliga sorteringen genom att klicka på ID. Om du vill zooma i kartan till enskilda objekt i sökresultatet klickar du på förstoringsglaset till höger om objektsbeskrivningen. Där finns även en knapp som öppnar upp ett nytt fönster i webbläsaren med basfakta om objektet samt loggboksposter. Se avsnitt 8 och 9 för mer information om dessa. 13 Frågor och svar om Miljöwebb Landskap Här samlas tips för felsökningar, i form av några vanliga frågor och svar om Miljöwebb Landskap. Avsnittet kommer att utvecklas efterhand som Miljöwebb Landskap börjar användas och de vanligaste frågorna kring olika användarfall framträder Jag söker företeelser i Kartvyn, men hittar inga. Svar: För att se företeelser i Kartvyn måste du tända respektive företeelse genom att kryssa för i Lager. Svar: Du kanske tittar på ett kartutsnitt där inga företeelser finns lagrade. Prova att zooma ut Jag försöka markera en företeelse i Kartvyn, men ingen information visas om den. Svar: Företeelsen måste vara vald i kartverktyget Lager.

29 MANUAL 29 (29) 13.3 De Lager jag har valt försvinner inte när jag använder knappen Rensa Urval. Svar: Knappen Rensa Urval används bara för att rensa sökningar som gjorts med Sökfiltret 14 Hjälpmedel och referenser 15 Ändringslogg Fastställd version Dokumentdatum Ändring Namn
