1 HANDBOK GOLVVÄRME TIPS OCH RÅD FÖR PROJEKTERING OCH UTFÖRANDE AV GOLVVÄRMESYSTEM

2

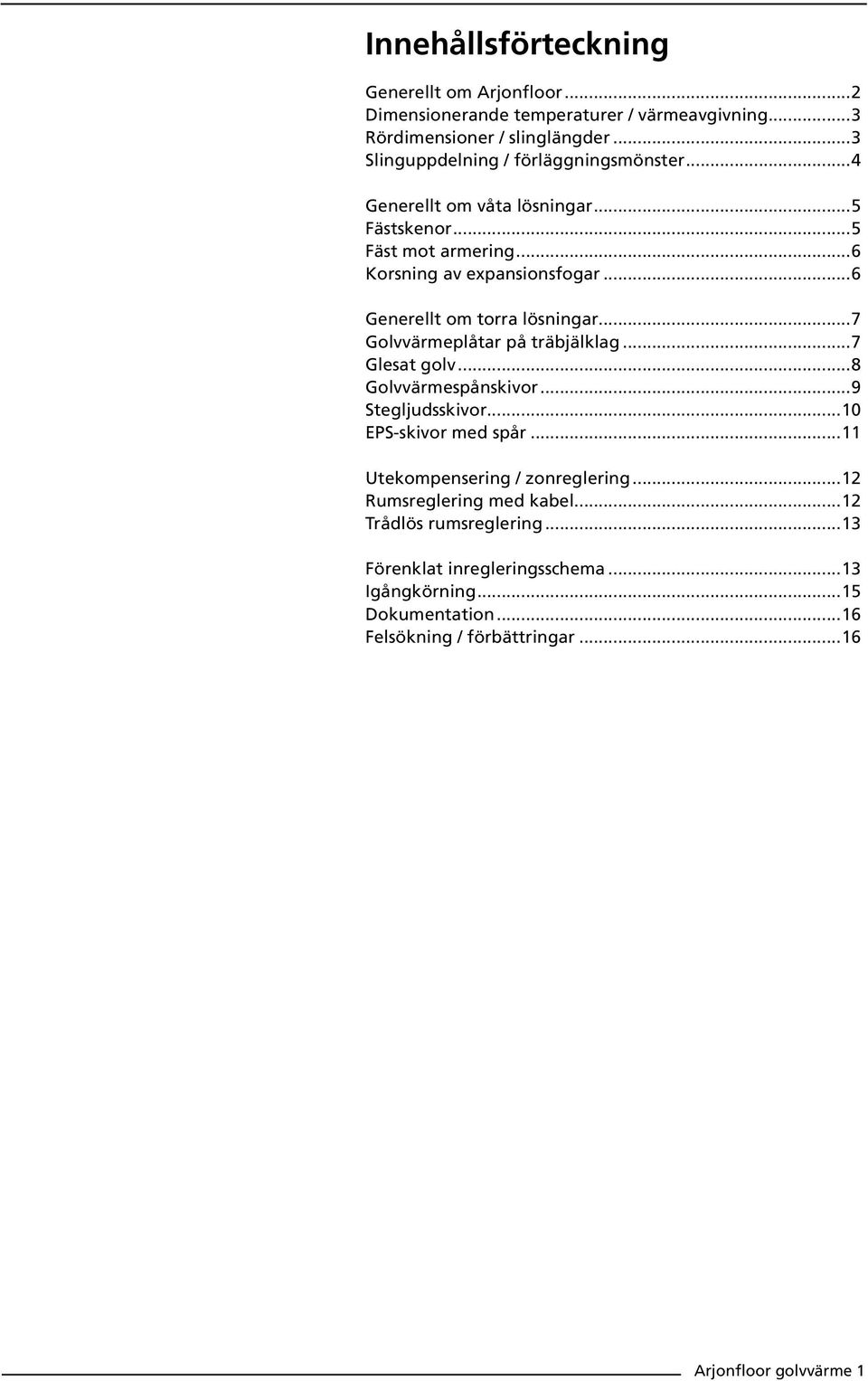

3 Innehållsförteckning Generellt om Arjonfloor...2 Dimensionerande temperaturer / värmeavgivning...3 Rördimensioner / slinglängder...3 Slinguppdelning / förläggningsmönster...4 Generellt om våta lösningar...5 Fästskenor...5 Fäst mot armering...6 Korsning av expansionsfogar...6 Generellt om torra lösningar...7 Golvvärmeplåtar på träbjälklag...7 Glesat golv...8 Golvvärmespånskivor...9 Stegljudsskivor...10 EPS-skivor med spår...11 Utekompensering / zonreglering...12 Rumsreglering med kabel...12 Trådlös rumsreglering...13 Förenklat inregleringsschema...13 Igångkörning...15 Dokumentation...16 Felsökning / förbättringar...16 Arjonfloor golvvärme 1

4 Generellt om Arjonfloor Arjonfloor golvvärmesystem är uppbyggt av noga utvalda komponenter, med unika egenskaper: Röret Vi har valt ett PEX-rör med diffusionsspärren placerad i mitten av rörväggen. Det gör röret betydligt mer tåligt för repor och skav, som är ofrånkomligt på en byggarbetsplats. Rören finns i följande dimensioner: 12 x 1,8mm, 16 x 1,8mm och 20 x 1,9mm. 12mm-röret finns endast i rulle om 100 meter. 16mmröret kan levereras i rullar om 240 meter och 600 meter. 20mm-röret kan levereras i 250 meter och 500 meter. Kopplingarna Till golvvärmesystemet använder vi samma unika kopplingar som till Sanipex tappvattensystem. Kopplingsmuttern pressas enkelt på röret med en monteringstång och skruvas därefter fast på fördelaren med en momentnyckel. Det gör att man alltid får exakt rätt åtdragningsmoment. Kopplingarna har inga stödhylsor, vilket ger ett fritt genomlopp. I kopplingsmuttern sitter en tallriksfjäder som kompenserar för temperaturutvidgningarna i rörväggen. Fördelarna Finns för 2 till 12 slingor och levereras alltid i par (tillopp och retur) På tilloppen sitter flödesindikatorer (0-4 lit/min) för varje slinga. Systemvattnet kommer aldrig in i avläsningsglaset och därför går de att läsa av även efter ett antal år i drift. På returen sitter strypventiler för injustering av slingornas flöde. Där sitter också returventiler med handratt, som kan bytas ut mot elektroniska styrdon. Arjonfloor golvvärme är idealiskt för både nybyggnation och renoveringar. Vi erbjuder en unik lösning med våra kompaktskivor som man kan använda både vid renovering och nybyggnation. med dessa får man ett ytmonterat golvvärmesystem, som reagerar ca. 10 ggr snabbare än ett ingjutet vid temperaturförändringar. Arjonfloor är ett hundraprocentigt professionellt golvvärmesystem, som installeras av proffs med specialverktyg. 2 Arjonfloor golvvärme

5 Dimensionerande temperaturer Gällande byggnorm sätter krav på energiramarna för en byggnad. Generellt kan det sägas att ett normalt effektbehov för uppvärmning ligger mellan W/m 2 vid dimensionerande förhållanden. Golvvärmeprincipen är att golvet är den värmeavgivande ytan och värmeavgivningen sker både genom strålning och konvektion. Temperaturdifferensen mellan golvets yttemperatur och rumsluftens temperatur bestämmer avgiven effekt till rummet. Generellt kan man säga att värmeöverföringen är ca.10 W/m 2 K (varierar mellan 8-11). Det betyder i praktiken att en yttemperatur på 25 ºC och en rumstemperatur på 20 ºC ger en tillförd effekt till rummet på ca. 50 W/m 2. De flesta parkett- och trägolvsleverantörer anbefaller en max.begränsning av yttemperaturen på golvet på ca ºC. Sådana begränsningar är det viktig att veta vid dimensionering av anläggningen Avgiven värmeeffekt från golvvärme Vid dimensionering av anläggningen är det också viktigt att ta hänsyn till energiavgivningen neråt till underliggande konstr. (spec. vid platta på mark) Dimensionerande tillopps-temperatur är normalt mellan ºC, med en temperaturdifferens tillopp-retur på ca.5-7 K. Avgiven effekt [W/m²] Yttemperatur golv ill1 Rördimensioner / slinglängder Arjonfloor golvvärme levereras med rör i dimensionerna 12, 16 och 20 mm. Rören är högkvalitets PEXrör med diffusionsspärren skyddad mitt i rörväggen. Den unika kopplingstekniken känd från Sanipex gör att man inte har behov av invändig stödhylsa i rören. Vi har med andra ord fri genomströmning, vilket gör det möjligt att ha längre slingor samtidigt som övriga parametrar tillvaratas. Rördimension Max. slinglängd Max. yta c/c-avstånd 12 mm 55 m 6 m mm 105 m 20 m mm 125 m 35 m2 300 Tabellen är vägledande och förutsätter bl.a. effektavgivning på 50 W/m 2, T på 5K och det har tagits hänsyn till att tryckfallet är nästan konstant oberoende av rördimension. Observera att noggranna dimensioneringar skall göras för varje anläggning, då en mängd faktorer påverkar dimensioneringen. 12 mm röret läggs normalt med c/c 125 mm och används mest i våtrum. 16 mm röret läggs normalt med c/c 200 / 300 mm och används i alla rum. 20 mm röret läggs normalt med c/c 300 mm och används mest i större projekt. Glöm inte att valet av rördimension och c/c-avstånd skall göras utifrån de aktuella förutsättningarna i projektet. Ett enhetligt c/c-avstånd är sällan det optimala för hela projektet. Det varierar beroende på t.ex. avgiven effekt/m 2. Planera utläggningen av slingorna så att spillet minimeras. Rören skall läggas utan skyddsrör, men om man inte vill att matningen som går igenom ett rum skall avge värme kan man lägga denna delen i ett skyddsrör eller isolering. Arjonfloor golvvärme 3

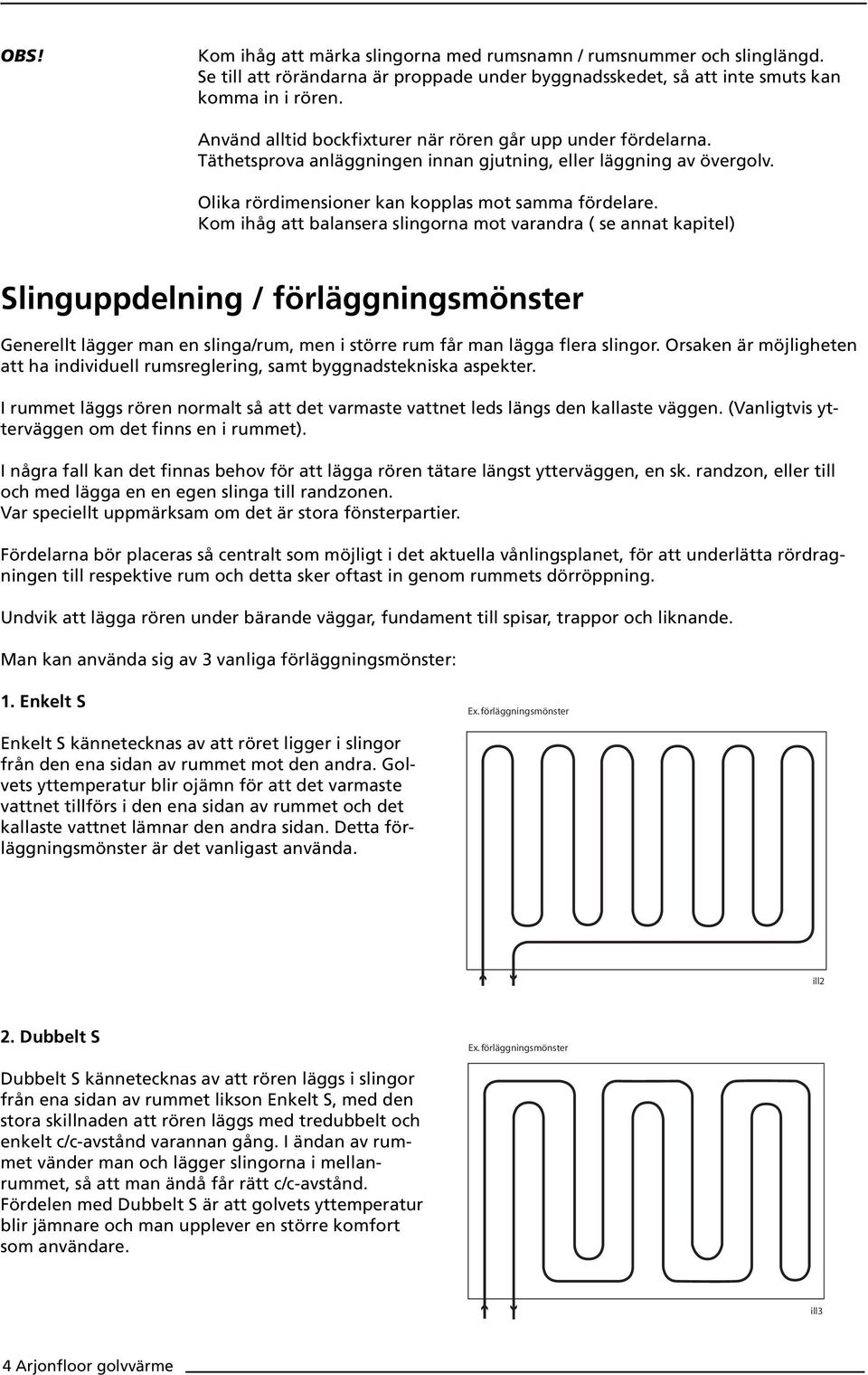

6 Kom ihåg att märka slingorna med rumsnamn / rumsnummer och slinglängd. Se till att rörändarna är proppade under byggnadsskedet, så att inte smuts kan komma in i rören. Använd alltid bockfixturer när rören går upp under fördelarna. Täthetsprova anläggningen innan gjutning, eller läggning av övergolv. Olika rördimensioner kan kopplas mot samma fördelare. Kom ihåg att balansera slingorna mot varandra ( se annat kapitel) Slinguppdelning / förläggningsmönster Generellt lägger man en slinga/rum, men i större rum får man lägga flera slingor. Orsaken är möjligheten att ha individuell rumsreglering, samt byggnadstekniska aspekter. I rummet läggs rören normalt så att det varmaste vattnet leds längs den kallaste väggen. (Vanligtvis ytterväggen om det finns en i rummet). I några fall kan det finnas behov för att lägga rören tätare längst ytterväggen, en sk. randzon, eller till och med lägga en en egen slinga till randzonen. Var speciellt uppmärksam om det är stora fönsterpartier. Fördelarna bör placeras så centralt som möjligt i det aktuella vånlingsplanet, för att underlätta rördragningen till respektive rum och detta sker oftast in genom rummets dörröppning. Undvik att lägga rören under bärande väggar, fundament till spisar, trappor och liknande. Man kan använda sig av 3 vanliga förläggningsmönster: 1. Enkelt S Ex. förläggningsmönster Enkelt S kännetecknas av att röret ligger i slingor från den ena sidan av rummet mot den andra. Golvets yttemperatur blir ojämn för att det varmaste vattnet tillförs i den ena sidan av rummet och det kallaste vattnet lämnar den andra sidan. Detta förläggningsmönster är det vanligast använda. ill2 2. Dubbelt S Ex. förläggningsmönster Dubbelt S kännetecknas av att rören läggs i slingor från ena sidan av rummet likson Enkelt S, med den stora skillnaden att rören läggs med tredubbelt och enkelt c/c-avstånd varannan gång. I ändan av rummet vänder man och lägger slingorna i mellanrummet, så att man ändå får rätt c/c-avstånd. Fördelen med Dubbelt S är att golvets yttemperatur blir jämnare och man upplever en större komfort som användare. ill3 4 Arjonfloor golvvärme

7 3. Spiral Ex. förläggningsmönster Spiral-mönster är det förläggningsmönster som ger den jämnaste fördelningen av yttemperatur och därmed den bästa komforten för användare. Förläggningsmönstret kännetecknas av att man startar med det varmaste vattnet längst väggarna och slingrar sig in mot mitten av rummet, med dubbelt c/c-avstånd. Här vänder man och slingrar sig tillbaka ut mot väggarna i mellanrummet så att man får rätt c/c avstånd. Förläggningsmönstret är speciellt lämpligt när man använder knotterskivor på bottenplattan, eller på våningsplan som pågjutes. ill4 Val av fästmetod är avgörande för vilket förläggningsmönster som är praktiskt att använda. Det är därför viktigt att känna till dess begränsningar / möjligheter i en tidig fas av byggprojektet så att man kan finna optimala lösningar. Generellt om våta lösningar Betong och olika spackelmassor går under begreppet våta lösningar. Traditionellt har betong varit dominerande, men självutjämnande spackel har en stor marknadsandel. Betong är en god värmeledare med ett värmeledningstal på 1,4-1,7 W/m 2 K. Spackelmassa har ett värmeledningstal som varierar mellan 0,5-1,9 W/m 2 K beroende på fabrikat. Ju lägre värmeledningstal, desto sämre leder det värmen. Rören skall övertäckas min.30 mm. Betong expanderar vid uppvärmning. Om man använder klinkers eller linoliummatta måste man ta hänsyn till detta genom att ha expansionsfogar i betongbjälklaget. Kom ihåg att rören måste ligga i en skyddshylsa när det korsar expansionsfogen (se eget avsnitt). Det är viktigt att ta reda på vad rummet skall användas till innan man väljer lösning. Bland annat är valet av övertäckning viktig i industrilokaler i samband med tunga maskiner som ev. bultas fast i golvet. Generellt finns det olika fästmetoder som används i våta lösningar. Nedan presenteras de olika varianterna Fästskenor Fästskenor är plastskenor som fäst i isoleringen med clips eller skruvas i betongplattan Fästskenorna läggs tvärs rörets riktning. Isolering Fästeskena Golvvärmerör Arjonfloor Armering Betong (röret övertäcks med min.30mm) Klinkers eller golvbeläggning Fästskenorna har spår som gör att man kan välja olika c/c-avstånd. Första fästskenan läggs ca 30cm från väggen, så att man får plats med en vända med röret. (Det krävs min.200mm isolering) ill5 Därefter läggs fästskenor med cm avstånd tills man kommer till motsatta väggen och då skall även där vara ett avstånd på 30cm till vägg. Arjonfloor golvvärme 5

8 När man använder 12mm-rör skall dessa avstånden halveras! Rören trycks fast i spåren på fästskenan och eventuell armering läggs ovanpå. Armeringsnätet bör läggas på distansklossar så att inte armeringen skadar rören under gjutningen. alternativt skall armeringsnätet lyftas upp under gjutningen och sedan läggas ner i betongen. Där man har vändor på rörslingan bör man fästa röret med clips i isoleringen eller skjuta fast en klammer, så att inte röret flyter upp under gjutning / utläggning av spackelmassa. Till golvbeläggning kan man använda parkett, laminat, trägolv, klinkers Fäst mot armering Denna lösningen är tekniskt sett dålig och väldigt arbetskrävande. Risken för att skada golvvärmeröret är stor och det krävs mycket mätande vid rörförläggningen. Dessutom är det obekvämt att gå och jobba på armeringsnätet. Isolering Armeringsstöd Golvvärmerör Arjonfloor Armering Betong (röret täcks med min.30mm) Klinkers eller golvbeläggning Om man väljer denna lösning rekommenderar vi att buntband används istället för najtråd. Detta är skonsammare för rören. Som golvbeläggning kan användas både parkett, trägolv, klinkers, plastmatta mm. (Det krävs min.200mm isolering och min.30mm betong över värmerör) ill7 För närmare beskrivning av golvkonstruktioner, kontakta golvleverantören. Korsande av expansionsfogar När man korsar en expansionsfog i betongbjälklaget är det nödvändigt att skydda rören mot brott vid rörelser i fogen. Detta görs genom att använda en speciell lösning som består av en hylsa som placeras utanpå röret ca 200mm på var sida av fogen. Lösningen ger en korrekt korsning av betongbjälklagets expansionsfogar. Arjonfloor golvvärmerör Hylsa 200mm 200mm ill8 Generellt om torra lösningar Med torra lösningar avses utlagda rör som inte gjuts in i betong eller spackelmassa. Detta är vanligast i byggnader med träbjälklag. Torra lösningar ställer helt andra krav på materialval, materialkombinationer och inte minst utförandet. Stegljudskraven i bygghandlingarna får konsekvenser också för utförandet av golvvärmesystemet. Vår erfarenhet är att god planering och koordinering av aktiviteterna på bygget är avgörande för ett gott resultat, speciellt för de torra lösningarna men också för de våta. 6 Arjonfloor golvvärme

9 Aluminiumplåtar på träbjälklag Lösningen används när golvvärmerören inte får sticka upp över golvbjälkarna. Det förutsätts att träbjälklagets c/c är 600 mm. Vid andra c/c-avstånd rekommenderas glespanelgolv. Träbjälklag Aluminiumplåt (2 eller 3 spårs) Golvvärmerör Arjonfloor Evt. fuktspärr Parkett eller spånskiva Aluminiumplåtarna levereras i tjocklek 0,5 mm och med bredd 595 mm. De finns både som 2-spårs (c/c 300 mm) och 3-spårs (c/c 200 mm). Plåtarnas längd är som standard 1000 mm. ill9 Plåtarna fästs uppe på träbjälklaget. Se till att de är riktigt placerade innan de fästs på bägge sidor och att skivan inte buktar uppåt eller neråt. Plåtarna läggs med ett mellanrum på ca.10 cm i längdriktningen. Se till att inte plåtarna läggs ända ut mot väggen då det krävs en fri yta på ca.30 cm för rörböjarna. Se till att spåren är rena och fria från partiklar. Rören trycks försiktigt på plats i spåren efter godkänd ritning. Korsning av bjälkar skall godkännas av byggnadstekniskt ansvarig. Efter godkännande slitsas bjälken på toppen för framdragning av röret, alternativt att det borras ett hål i bjälken. Tillåts inga ingrepp måste röret korsa bjälken på undersidan. Detta kräver att undertakslösningen medger detta. På ovansidan av träbjälklaget skall det ligga ett bärande skikt (spånskiva eller liknande) och erforderlig golvbeläggning (parkett, trägolv, laminat, matta m.m.). Önskas klinkers skall det läggas en gipsskiva som underlag. För närmare beskrivning av golvkonstruktioner, kontakta golvleverantören. Glespanel Det finns i princip två alternativa lösningar med glespanel: en med glespanelen ovanpå träbjälklaget och en med glespanelen i nivå med överkant träbjälklag. Lösningen med glespanel ovanpå träbjälklaget är den mest använda. ill. 10 Glespanelen kan bestå av brädor i dimensionerna 21 x 120 mm för 16mm rör eller 28 x 120 mm för 20mm rör. Brädorna spikas eller skruvas mot bjälklaget. Träbjälklag Aluminiumplåt (1 spårs) Golvvärmerör Arjonfloor Glespanel Spånskiva 22mm Ovanstående dimensioner lämpar sig för slingor med 300 mm c/c-avstånd. Bräderna skall vara godkända för att klara bära upp golvkonstruktionen. Avståndet mellan glespanelen skall anpassas till aktuellt c/c-avstånd och utvändig bredd på spåret i aluminiumplåten. ill10 Arjonfloor golvvärme 7

10 För 16 mm rör skall öppningen vara minst 19 mm. Används 20 mm rör skall öppningen vara minst 25 mm. För att lättare kunna trä röret under glespanelen när röret skall vända vid väggen, är det en fördel om brädorna inte är fästa vid relgarna närmast väggarna. Kom ihåg att fästa brädorna även i dessa reglar när rörslingorna är dragna. Det skall alltid användas 1-spårs aluminiumplåtar i glespanelen. Detta för att und vika problem vid eventuella toleransavvikelser på golvspånskivorna och läggnin gen av dessa. Aluminiumplåtarna läggs i glespanelen med ett mellanrum på ca.10 cm i längdriktningen. Plåtarna skall inte överlappa varandra varken i längdriktning eller på långsidan då detta kan ge knarrljud. Fäst plåtarna mot glespanelen med stift, spikar eller skruvar. Avsluta utläggingen av aluminiumplåtarna ca.300 mm från väggen för att kunna vända rören. Se till att spåren är rena och fria från partiklar. Rören trycks försiktigt på plats i spåren efter godkänd ritning. Eventuella spånskivor som läggs över aluminiumplåtarna skall läggas tvärs mot glespanelen. Markera var rören ligger vid eventuell infästning av spånskivegolvet för att undvika skador på rören. Ovanpå spånskivan läggs golvbeläggning (parkett, trägolv, laminat, matta m.m.). Önskas klinkers skall det läggas en gipsskiva som underlag. 22 mm parkett kan läggas direkt på glespanelen förutsatt att man lägger lumppapp eller motsvarande mellan, samt att parketten läggs tvärs mot glespanelen. För närmare beskrivning av golvets uppbyggnad, kontakta golvleverantören. Lösning med glespanelen i höjd med överkant träbjälklaget (används när höjden är en begränsning) Fäst tvärgående bjälkar / kortlingar (45 x 45 mm) med c/c 600 mm mellan träbjälkarna och lägg glespanelen på dessa. Ovankant glespanel skall vara i samma nivå som överkant träbjälklag. Glespanelen kan bestå av brädor i dimensionerna 21 x 120 mm för 16mm rör eller 28 x 120 mm för 20mm rör. Brädorna spikas eller skruvas mot bjälklaget. Ovanstående dimensioner lämpar sig för slingor med 300 mm c/c-avstånd. Träbjälklag Kortling 45x45 med c/c 600mm Golvvärmerör Arjonfloor Glespanel Aluminiumplåt (1 spårs) Evt. fuktspärr (ref. prod.anvisning) Spånskiva 22mm Isolering ill11 Bräderna skall vara godkända för att klara bära upp golvkonstruktionen. Avståndet mellan glespanelen skall anpassas till aktuellt c/c-avstånd och utvändig bredd på spåret i aluminiumplåten. För 16 mm rör skall öppningen vara minst 19 mm. Används 20 mm rör skall öppningen vara minst 25 mm. För att lättare kunna trä röret under glespanelen när röret skall vända vid väggen, är det en fördel om brädorna inte är fästa vid reglarna närmast väggarna. Kom ihåg att fästa brädorna även i dessa reglar när rörslingorna är dragna. 8 Arjonfloor golvvärme

11 Det skall alltid användas 1-spårs aluminiumplåtar i glespanelen. Detta för att undvika problem vid eventuella toleransavvikelser på golvspånskivorna och läggningen av dessa. Aluminiumplåtarna läggs i glespanelen med ett mellanrum på ca.10 cm i längdriktningen. Plåtarna skall inte överlappa varandra varken i längdriktning eller på långsidan då detta kan ge knarrljud. Fäst plåtana mot glespanelen med stift, spikar eller skruvar. Avsluta utläggingen av aluminiumplåtarna ca.300 mm från väggen för att kunna vända rören. Se till att spåren är rena och fria från partiklar. Rören trycks försiktigt på plats i spåren efter godkänd ritning. Eventuella spånskivor som läggs över aluminiumplåtarna skall läggas tvärs mot glespanelen. Markera var rören ligger vid eventuell infästning av spånskivegolvet för att undvika skador på rören. Ovanpå spånskivan läggs golvbeläggning (parkett, trägolv, laminat, matta m.m.). Önskas klinkers skall det läggas en gipsskiva som underlag. 22 mm parkett kan läggas direkt på glespanelen förutsatt att man lägger lumppapp eller motsvarande mellan, samt att parketten läggs tvärs mot glespanelen. För närmare beskrivning av golvets uppbyggnad, kontakta golvleverantören. Golvvärmespånskivor Lösningen är ett alternativ till glespanelgolv. Golvvärmespånskivorna lägges tvärs över golvbjälkarna (max c/c 600 mm) Varje spånskiva skall ligga på minst två bjälkar annars måste man montera extra förstyvning. Det finns färdiga vändskivor, men man kan också fräsa spår för vändorna med en överhandsfräs. Aluminiumplåtarna trycks ner i spåren i golvvärmespånskivan. Träbjälklag Golvvärmespånskiva 22mm Golvvärmerör Arjonfloor Aluminiumplåt Lumppapp Parkett eller spånskiva Aluminiumplåtarna läggs i golvvärmespånskivan med ett mellanrum på ca.10 cm i längdriktningen. Plåtarna skall inte överlappa varandra varken i längdriktning eller på långsidan då detta kan ge knarrljud. ill12 Se till att spåren är rena och fria från partiklar. Rören trycks försiktigt på plats i spåren efter godkänd ritning. Parkettgolv (min. 14mm) och trägolv kan normalt läggas direkt på golvvärmespånskivan. Används laminat eller tunn parkett, måste man först lägga en funktionsgodkänd tryckavlastande skiva på min.12 mm, som skruvas fast i golvvärmespånskivan. När plast- eller linoliummatta används som ytskikt, skall funktionsgodkänt mellangolv (flytande golv) med min 16mm tjocklek användas. Skall man lägga klinkers krävs ett tätare regelavstånd (max. 300mm c/c). För närmare beskrivning av golvets uppbyggnad, se spånskivetillverkarens monteringsanvisning. Arjonfloor golvvärme 9

12 Stegljudsskivor Stegljudsskivor är nödvändiga i byggnader där man har tydliga krav på stegljudsdämpning. Detta gäller speciellt i hus med lägenheter i flera våningar och hus med butikslokaler i bottenplan och lägenheter ovanför. I träbjälklag skall stegljudsskivorna kombineras med lämpligt innertak. Skivorna har en bygghöjd på 36 mm och kan användas antingen på ett existerande betongbjälklag / håldäck eller på ett träbjälklag. Systemet består av standardskivor med raka spår, fördelningsskivor där spåren ligger tätt att användas vid golvvärmefördelaren och vändskivor för rörböjarna. Lösningen kräver en viss grad av bearbetning i form av fräsning av spår för matning till de olika rummen. Detta görs enkelt med en handöverfräs. Stegljudsskivor på betongbjälklag / håldäck För att få ett tilfredsställande resultat måste däcket vara avjämnat. Eventuell diffusionsspärr läggs på betongen innan stegljudsskivan läggs ut efter godkänd ritning av golvvärmestsystemet. Betongplatta Diffusionsspärr Golvvärmerör Arjonfloor Aluminiumplåt Silencio Stegljudsskiva 36mm Parkett Aluminiumplåtarna trycks ner i spåren i stegljudsskivan. Aluminiumplåtarna läggs i stegljudsskivan med ett mellanrum på ca.10 cm i längdriktningen. Plattorna skall inte överlappa varandra varken i längdriktning eller på långsidan då detta kan ge knarrljud. ill13 Se till att spåren är rena och fria från partiklar. Rören trykks försiktigt på plats i spåren efter godkänd ritning. Därefter läggs lumppapp och flytande parkett med min. tjocklek 14 mm. Parketten bör läggas tvärs mot rör-riktningen om detta är möjligt. Stegljudsskivor på träbjälklag Träbjälklaget byggs upp som vanligt, men det är viktigt att korrekt ljuddämpande undertak monteras på undersidan av bjälklaget. Ovanpå bjälklaget läggs 22 mm golvspånskiva för golvets bärighet (stegljudsskivan är inte självbärande). Stegljudsskivor läggs därefter direkt på golvspånskivorna enligt godkänd ritning. Aluminiumsplåtarna trycks ner i spåren i stegljudsskivan. Träbjälklag Isolering Golvvärmerör Arjonfloor Spånskiva Aluminiumplåt Silencio Stegljudskiva 36mm Parkett innertak m/ljudupph. ill14 Aluminiumplåtarna läggs i glespanelen med ett mellanrum på ca.10 cm i längdriktningen. Plåtarna skall inte överlappa varandra varken i längdriktning eller på långsidan då detta kan ge knarrljud. 10 Arjonfloor golvvärme

13 Se till att spåren är rena och fria från partiklar. Rören trycks försiktigt på plats i spåren efter godkänd ritning. Därefter läggs lumppapp och flytande parkett med min. tjocklek 14 mm. Parketten bör läggas tvärs mot rör-riktningen om detta är möjligt. Kompaktskivor med aluminiumskikt En ny förläggningsmetod som kan användas både vid nybyggnation och renovering. Arjonfloor kompaktskiva har en bygghöjd på bara 13mm för 12mm rör och 17mm för skivorna till 16mm rör. Lösningen tar liten plats, ger snabb värmereglering och går snabbt att montera. Ett intressant alternativ till att gjuta in rören vid nybyggnation. Arjonfloor kompaktskiva betår av EPS-skivor (40kg/m³) med pålimmad aluminiumfolie. Vändskivorna har inte denna aluminiumfolie. Skivorna kräver ett bärande underlag (trä, spån, betong eller liknande) Golvytan skall vara väl rengjord och plan innan skivorna limmas mot underlaget. Det finns 2 limtyper: ett för undergolv av trä/spån och ett för betong. Innan limmet påföres golvet rekommenderar vi att man lägger ut skivor och märker upp dem, så att man är säker på att skivorna täcker golvytan. När skivorna är på plats, lägger man rören i de färdiga spåren. Skivorna för 12mm rör har cc-avstånd 120mm, medan de för 16mm rör har cc-avstånd 192mm. Normalt beräknar man att golvytan täcks till 85% av kompaktskivor och 15% av vändskivor. Över detta lägger man antingen lumppapp och 14mm parkett, eller klinkers. I ett våtrum måste man lägga min. 10mm spackelmassa (+ ev. fall till golvbrunn) innan man anbringar tätskiktet. EPS-skivor med spår Lösningen är lämplig för nya och befintliga underlag och utförs oftast som ett flytande golv. Skivorna är 30 kg/m 2 EPS med spår för aluminiumplåtar för rör i dimension 16 och 20 mm. Skivorna levereras i tjocklek 30,50 och 70 mm och är utan not och fjäder. Betongplatta eller undergolv 30mm golvvärmeskiva Golvvärmerör Arjonfloor Aluminiumplåt Evt.fuktspärr Spånskiva Plattorna läggs på ett avjämnat och rengjort underlag enligt godkänd golvvärmeritning. Se till att spåren är rena och fria från partiklar. ill15 1-spårs aluminiumplåtar trycks ner i plattornas spår och kan enkelt delas i knäckanvisningar för att uppnå bästa passform. Aluminiumplåtarna läggs med ett mellanrum på ca.10 cm i längdriktningen. Plåtarna skall inte överlappa varandra varken i längdriktning eller på långsidan då detta kan ge knarrljud. Se till att spåren i aluminiumplåtarna är rena och fria från partiklar. Rören trycks försiktigt på plats i spåren efter godkänd ritning. På skivorna läggs till exempel ullpapp och parkett, spånskiva och laminat, golvbeläggning eller matta. Skall man lägga klinkers måste man lägga golvgips som underlag. För närmare beskrivning av golvets uppbyggnad, kontakta golvleverantören. Arjonfloor golvvärme 11

14 Utekompensering / rumsreglering Vattenburen golvvärme är ett relativt trögt system när det gäller temperaturstyrning. Därför används nattsänkning på ett vattenburet golvärmesystem relativt sällan. Detta beror bl.a. på att golvvärmerören är integrerade i själva byggnadskonstruktionen och därmed är golvet som en värmeackumulator, som avger värme långt efter att vattentemperaturen sänkts. Ändå finns det ett behov för att kunna styra temperaturen både på hela systemet och i varje temperaturzon (rum). Pratar man om hela systemet så vill man normalt anpassa vattentemperaturen till det aktuella behovet styrt av utetemperaturen, så kallad utekompensering. Detta görs för bostäder ofta genom en shuntgrupp med påmonterad trevägs-ventil som blandar vattentemperaturen till önskat värde baserat på input från en utegivare och en givare på returvattnet, som är kopplade till en gemensam regulator. I större byggnader är denna funktionen ofta tillvaratagen av byggnadens centrala automatiksystem, men principen är densamma. När det gäller rumsregleringen så kan vi dela in den i två grupper: 1. Traditionell rumsreglering med kabel 2. Trådlös rumsreglering Vi skall kort se närmare på de olika grupperna. Rumsreglering med kabel Denna lösningen baseras på att det monteras en rumstermostat i varje rum som styr en eller flera parallella styrdon, beroende på om det är en eller flera slingor i de aktuella rummen. Styrdonen sitter monterade på returventilerna på golvvärmefördelaren och öppnar / stänger vattentillförseln till den enskilda slingan efter signal från rumstermostaten. Lösningen är en on / off reglering. Användning av 24 V ger rörläggaren möjlighet att leverera och koppla rumsregleringen, medan 230 V varianten kräver auktoriserad el.installatör. ill16 Var uppmärksam på att det finns speciella rumstermostater framtagna för offentliga miljöer där inställning av önskad rumstemperatur är dold och med en kraftigare kapsling. 12 Arjonfloor golvvärme

15 Trådlös rumsreglering Trådlös rumsreglering har ökat enormt de senaste åren. Ny och förbättrad teknologi ihop med modern design har gjort dessa installationerna mer attraktiva både för installatörer och användare. Principiellt är det ingen skillnad mellan en traditionell lösning med kabel och en trådlös rumsreglering när det gäller regleringsform. Den stora skillnaden ligger i mindre kabeldragning. För systemet är inte helt trådlöst. ill17 Systemet bygger på att man har batteridrivna elektroniska rumstermostater som kommunicerar trådlöst med en mottagarenhet som vanligtvis monteras i skåpet ihop med golvvärmefördelaren. Till denna kopplas styrdon av samma typ som för den traditionella lösningen. Styrdonen är alltså inte trådlösa. Mottagerenheten kräver nätspänning och är således inte heller trådlös. Lösningen ger en stor flexibilitet för användarna genom att de kan placera rumstermostaterna fritt samtidig som det ligger en kostnadsbesparing genom betydligt mindre kabeldragning än en traditionell lösning. Arjonfloor golvvärme 13

16 Förenklat inregleringsschema Hydraulisk balans i ett vattenburet system är avgörande för en optimal drift av anläggningen. Inregleringen skall ge rätt cirkulerande vätskemängd och därav riktig värmeavgivning, ge nödvändig komfort, förhindra ljudproblem i anläggningen och bidra till en reducerad energiförbrukning. För att kunna inreglera en anläggning på rätt sätt krävs det systemförståelse och det måste naturligtvis ha gjorts en beräkning innan. Denna beräkningen görs normalt av oss i samband med projekteringen av anläggningen. I vissa fall vill man av olika orsaker göra en grovinnställning av den hydrauliska balansen. Då kan man använda ett förenklat inregleringsschema. Notera de förutsättningar och begränsningar som användandet av nedanstående schema. Schemat kan bara användas för èn fördelare åt gången och förutsätter att alla slingor har samma rördimension och effektavgivning per m² Exempel: Fördelare med 4 slingor och längden 80, 60, 50 och 40m. Den längsta slingan skall vara fullt öppen. Hitta 80m på den vertikala axeln, gå ut horisontalt och läs av värden för 60, 50 och 40m. Meter \ Meter ,5 1,5 1,1 0,9 0,8 0,7 0,55 0,45 0,35 0, ,5 1,5 1,1 0,9 0,8 0,7 0,55 0,45 0, ,5 1,5 1,1 0,9 0,8 0,7 0,55 0, ,5 1,5 1,1 0,9 0,8 0,7 0, ,5 1,5 1,1 0,9 0,8 0,7 70 2,5 1,5 1,1 0,9 0,8 60 2,5 1,5 1,1 0,9 50 2,5 1,5 1,1 40 2,5 1,5 30 2,5 14 Arjonfloor golvvärme

17 Igångkörning Uppstart och igångkörning av ett vattenburet system är viktigt och nödvändigt för ett bra resultat. Grunden för detta är att anläggningen är i hydraulisk balans, dvs att anläggningen är inreglerad (se föregående kapitel). I samband med påfyllning skall pumparna vara avstängda. Se till att alla fördelare är avstängda. Välj därefter ut en fördelare och stäng av alla slingorna med handratten som sitter på returventilerna. Koppla vatten till fördelarens påfyllningsenhet och en slang från avtappning till golvavlopp. Öppna en av slingorna och spola igenom tills det inte kommer mer luft. Stäng slingan igen och öppna nästa slinga. Upprepa proceduren för denna slinga. Fortsätt tills alla slingorna är genomspolade och fria från luft. Därefter görs samma procedur på de andra fördelarna. Slutligen fylls matningsledningarna till fördelarna upp från pannrum/teknikrum. Starta pumparna och kör anläggningen en stund med kallvatten och öppna ventiler. Kontrollera att det inte läcker och se att inte trycket faller på manometern. Det förutsätts att erfordeliga avluftningsanordningar är monterade i anläggningen så att ev. luft tas ut ur systemvattnet. Därefter monteras styrdonen på returventilerna. Se till att inte blanda ihop slingorna om styrdonen redan är inkopplade när de monteras. Funktionstesta rumsregleringen och ev. annan automatik enligt medföljande bruksanvisningar. För att förhindra en för snabb uppvärmning av golvkonstruktionen är det viktigt att vattentemperaturen inte är för varm de första dagarna i samband med igångkörningen. Temperaturen höjs sedan gradvis till önskad nivå. Detta är speciellt viktigt om man har parkett eller trägolv, som annars kan spricka. När vattnet värms upp frigörs luftbubblor som samlas upp och evakueras i luftavskiljaren. Det är därför normalt att trycket faller lite i anläggningen i samband med temperaturökningen vid uppstarten. Man får därför fylla på vatten och hålla ett öga på trycket tills det har stabiliserat sig. Gör en efterkontroll några veckor efter uppstart för att finna uppenbara funktionsfel. Arjonfloor golvvärme 15

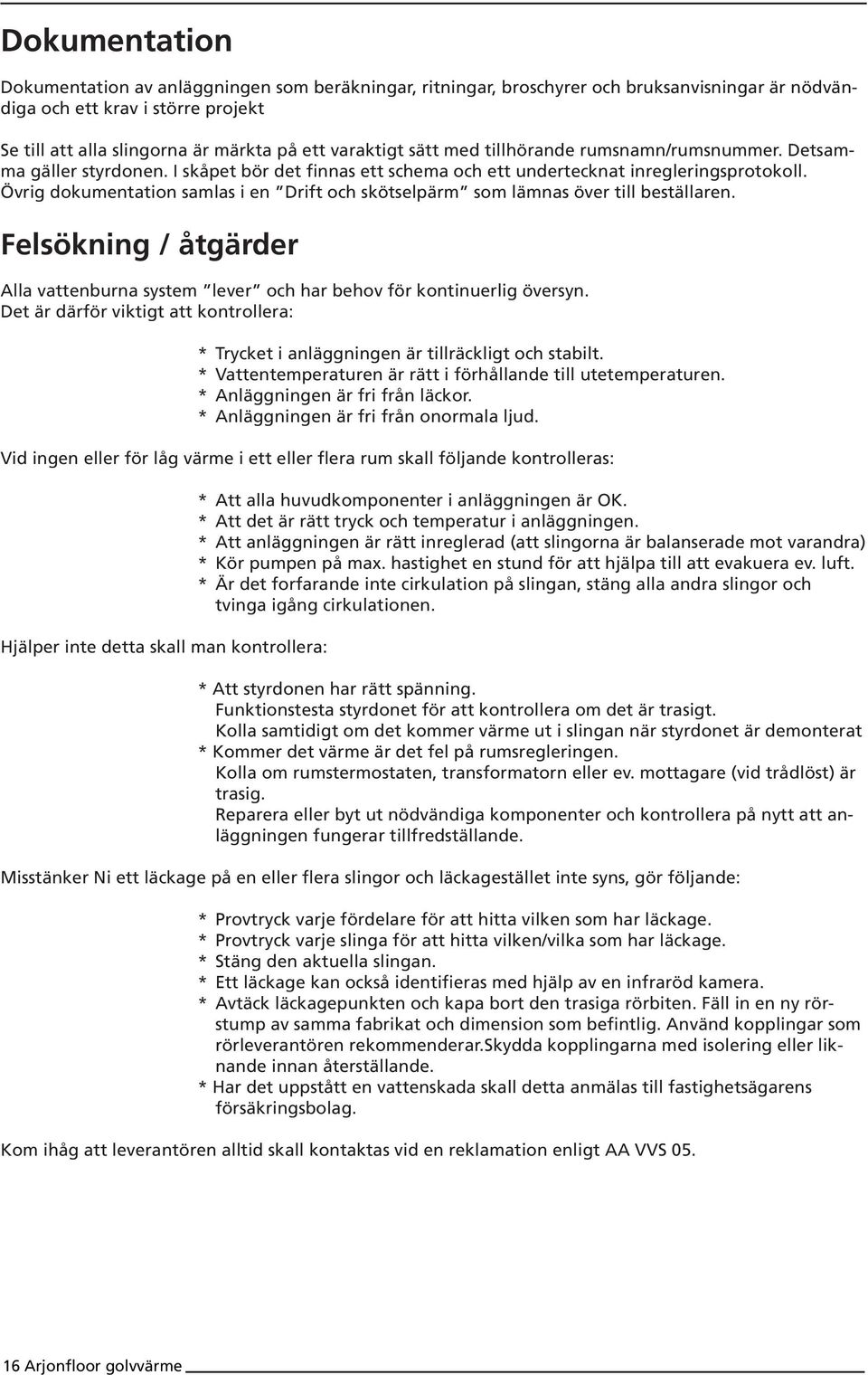

18 Dokumentation Dokumentation av anläggningen som beräkningar, ritningar, broschyrer och bruksanvisningar är nödvändiga och ett krav i större projekt Se till att alla slingorna är märkta på ett varaktigt sätt med tillhörande rumsnamn/rumsnummer. Detsamma gäller styrdonen. I skåpet bör det finnas ett schema och ett undertecknat inregleringsprotokoll. Övrig dokumentation samlas i en Drift och skötselpärm som lämnas över till beställaren. Felsökning / åtgärder Alla vattenburna system lever och har behov för kontinuerlig översyn. Det är därför viktigt att kontrollera: * Trycket i anläggningen är tillräckligt och stabilt. * Vattentemperaturen är rätt i förhållande till utetemperaturen. * Anläggningen är fri från läckor. * Anläggningen är fri från onormala ljud. Vid ingen eller för låg värme i ett eller flera rum skall följande kontrolleras: Hjälper inte detta skall man kontrollera: * Att alla huvudkomponenter i anläggningen är OK. * Att det är rätt tryck och temperatur i anläggningen. * Att anläggningen är rätt inreglerad (att slingorna är balanserade mot varandra) * Kör pumpen på max. hastighet en stund för att hjälpa till att evakuera ev. luft. * Är det forfarande inte cirkulation på slingan, stäng alla andra slingor och tvinga igång cirkulationen. * Att styrdonen har rätt spänning. Funktionstesta styrdonet för att kontrollera om det är trasigt. Kolla samtidigt om det kommer värme ut i slingan när styrdonet är demonterat * Kommer det värme är det fel på rumsregleringen. Kolla om rumstermostaten, transformatorn eller ev. mottagare (vid trådlöst) är trasig. Reparera eller byt ut nödvändiga komponenter och kontrollera på nytt att anläggningen fungerar tillfredställande. Misstänker Ni ett läckage på en eller flera slingor och läckagestället inte syns, gör följande: * Provtryck varje fördelare för att hitta vilken som har läckage. * Provtryck varje slinga för att hitta vilken/vilka som har läckage. * Stäng den aktuella slingan. * Ett läckage kan också identifieras med hjälp av en infraröd kamera. * Avtäck läckagepunkten och kapa bort den trasiga rörbiten. Fäll in en ny rörstump av samma fabrikat och dimension som befintlig. Använd kopplingar som rörleverantören rekommenderar.skydda kopplingarna med isolering eller liknande innan återställande. * Har det uppstått en vattenskada skall detta anmälas till fastighetsägarens försä kringsbolag. Kom ihåg att leverantören alltid skall kontaktas vid en reklamation enligt AA VVS Arjonfloor golvvärme
