1 TOLLEREDSSKOLAN Materialinventering av farligt avfall Inventering av farligt avfall enligt SFS 2011: 927 samt avfall som klassas som specialavfall Datum: Projektnummer: AS Upprättad av: Anna Savolainen Granskad av: Camilla Jenefeldt

2 den 28 januari 2016 RIVNINGSPLAN TOLLEREDSSKOLAN Innehåll Inledning... 2 Bakgrund och syfte... 2 Avgränsning, inventerings- och provtagningsmetodik... 2 Administrativa uppgifter... 2 Objektsbeskrivning... 2 Rivningsmetod... 5 Påträffat farligt avfall... 6 Material som ej utgör farligt avfall... 7 Sanering och hantering av farligt och miljöstörande avfall... 8 Sanering och hantering av övrigt rivningsmaterial... 9 Avfallstrappan Formulär 1 Sammanställning Bilagor 1. Markerad ritning 2. Fotografier 3. Analysresultat Denna rapport får endast återges i sin helhet Göteborg Sida 1 av 11

3 den 28 januari 2016 RIVNINGSPLAN TOLLEREDSSKOLAN Inledning Alla som bedriver eller avser att bedriva en verksamhet, eller vidta en åtgärd, ska skaffa sig den kunskap som behövs för att skydda människors hälsa och miljö mot skada eller olägenhet (Miljöbalken 2:3). Inför rivning, ombyggnad eller renovering av ett objekt eller del av ett objekt ska därför förekomsten av hälso- eller miljöstörande material klarläggas innan övrigt rivningsarbete påbörjas. Om kunskap inte kan nås på annat sätt ska provtagning och analys av provet eller proven äga rum (AFS 2008:16). En materialinventering av farligt avfall ger information om vilka miljö- och hälsostörande ämnen som kan förekomma vid rivning av ett objekt och vilka skyddsåtgärder som bör vidtas. Bakgrund och syfte Inför kommande rivning av omklädningsdelarna i gymnastikbyggnad på Tolleredsskolan fick Kodeda Konsulter AB i uppdrag av Lerums kommun att genomföra en materialinventering med avseende på farligt avfall i de delar av byggnaden som omfattas av rivningsarbeten. Materialinventeringen dokumenteras i form av en plan över hantering av påträffat avfall med tillhörande bilagor. Syftet med en materialinventering är att kartlägga förekomst av farligt avfall och avfall som klassas som specialavfall, samt att identifiera särskilda miljö- och hälsorisker som bör uppmärksammas inför rivningen. Resultatet från inventeringen har sedan använts för att upprätta föreliggande dokument. Avgränsning, inventerings- och provtagningsmetodik Materialinventeringen har utförts av. Inventeringen har utförts okulärt och med hjälp av förstörande provtagning på det byggnadsmaterial som misstänks utgöra farligt avfall och där det råder osäkerhet om materialets sammansättning/innehåll. Golvbeläggningar under ytskikt m.fl. utrymmen har kontrollerats genom stickprovskontroller. Inventerade områden framgår av markering i bilaga 1. Prover lades i separata påsar. För analys av asbest anlitades AB Previa i Kista, för analys av PAH anlitades ALS Scandinavia i Danderyd. Kontroller på material som sitter dolt i konstruktion och i bjälklag har endast utförts stickprovsvis. Dolda installationer/kulvertar i mark har ej kontrollerats. Ytterligare farligt avfall än vad som redovisats kan finnas dolt i byggnaden, varför kompletterande provtagning kan vara nödvändig. Vid frågor eller osäkerhet om farligt avfall/övrigt avfall ska beställarens kvalitets- och miljökontrollant kontaktas. Administrativa uppgifter Byggherre Lerums kommun Adress Lerums kommun, Lerum Kontaktperson/Telefon Erik Seilinger/ Kontrollansvarig enl. PBL Okänt Materialinventering utförd av Projektnamn/nr AS Adress Heurlins plats 1, Göteborg Telefon Objektsbeskrivning Lokalisering av aktuell fastighet Den aktuella fastigheten ligger på Tollereds Ströms väg 4, Tollered i Lerum kommun. Inventeringen omfattar del av inringad byggnad i figur Göteborg Sida 2 av 11

4 den 28 januari 2016 RIVNINGSPLAN TOLLEREDSSKOLAN Figur 1: Röd markering visar byggnad som inventerats delvis. Figur 2: Svart markering visar geografisk placering i kommunen. Fastighetsbeskrivning Byggnaden är i ett plan. Ytskikten är av blandad ålder och karaktär, fönster i trä. Generellt sett är ventilationskanalerna nyare, men även äldre har påträffats. Hela undergolvskonstruktionen balkar och trossbotten består, enligt Utredningsrapport angående Tolleredsskolans gymnastikbyggnad, omklädningsdelen dat och Hifabs PM Undersökning krypgrund Tolleredsskolan dat , av tryckimpregnerat virke. Fuktskador på väggar, tak och fasadpanel. Tabell 1: Objektsbeskrivning Fastighetsbeteckning: Tollered 1:57 Byggnadsår: 1970-tal Fastighetsadress: Tollereds Ströms väg 4, Tollered Förändringsarbeten: Rivning ner till underkant grundläggning av omklädningsdel, gymnastikhall sparas Nuvarande verksamhet: Omklädning gymnastik Kommande verksamhet: Byggnadsyta som berörs av rivningsarbeten (BTA) Tabell 2: Byggnadens konstruktion Grundkonstruktion enligt Hifabs PM Undersökning krypgrund Tolleredsskolan dat : Utvidgad skolverksamhet Knappt 400 m 2 Krypgrund eternitplintar, trossbotten Ytterväggar: Trä, isolering Fasadmaterial: Träpanel Yttertak: Takpapp Bärande innerväggar: Trä, isolering Övriga innerväggar: Trä, isolering Golvbeläggning: Plastmattor Innertak: Fast undertak, akustikplattor Bjälklag: Trä, isolering Fönster: Träfönster Göteborg Sida 3 av 11

5 den 28 januari 2016 RIVNINGSPLAN TOLLEREDSSKOLAN Tabell 3: Tidigare och nuvarande markanvändning Kemikalielagring: Ej aktuellt Oljetank: Ej aktuellt Oljeavskiljare: Ej aktuellt Risk för markförorening: Verksamheten föranleder ingen risk för markförorening Markmiljöundersökning: Ej aktuellt Göteborg Sida 4 av 11

6 den 28 januari 2016 RIVNINGSPLAN TOLLEREDSSKOLAN Rivningsmetod Hantering Transportör Farligt avfall sorteras ut och tas omhand innan arbetet med övrig rivning påbörjas. Selektiv rivning används på övriga material för att materialåtervinna i största möjliga utsträckning. Entreprenören skall fortlöpande under arbetets gång klarlägga eventuell ytterligare förekomst av farligt avfall. Kompletterande analyser kan erfordras. Rivning och omhändertagande av miljöfarligt material i byggnaden skall ske enligt Miljöbalken, Avfallsförordningen och Arbetsmiljöverkets anvisningar. Särskilda förordningar angående exempelvis asbest och PCB finns, och är utgivna av Miljödepartementet och Arbetsmiljöverket. Ovanstående lagar, förordningar och föreskrifter skall följas av entreprenören, erforderliga tillstånd för arbetet med miljö- och hälsofarligt avfall skaffas av entreprenören. Rivningsentreprenören tillser att godkänd transportör för den miljöfarliga fraktionen används. Meddelande om val av planerad transportör lämnas i anbud för rivningen, ändringar meddelas utan dröjsmål beställaren. Transportör skall verifieras i efterhand genom transportdokument. Mottagare Verifiering Rivningsentreprenören tillser att godkänd mottagare för den miljöfarliga fraktionen används. Meddelande om val av mottagare lämnas i anbud för rivningen, ändringar meddelas utan dröjsmål beställaren. Mottagare skall verifieras i efterhand genom mottagningskvitto där det skall framgå var materialet har lämnats, typ av material samt mängd som lämnats. Formulär 1 i slutet av rapporten är ett exempel på samanställning över restprodukter från rivningsverksamheten som tillsammans med mottagarkvittenser och transportdokument lämnas över till Kontrollansvarig vid arbetets slut. Undertecknad byggherre förbinder sig att rivningsmaterial av olika slag kommer att hanteras enligt denna rivningsplan: DATUM ORT NAMN Undertecknad entreprenör förbinder sig att rivningsmaterial av olika slag kommer att hanteras enligt denna rivningsplan: DATUM ORT NAMN Göteborg Sida 5 av 11

7 den 28 januari 2016 RIVNINGSPLAN TOLLEREDSSKOLAN Påträffat farligt avfall Nedan finns en beskrivning av farligt avfall som påvisats under inventeringen. Farligt avfall redovisas också på markerad ritning i bilaga 1. Hänvisning till fotonummer avser bilaga 2, analysresultat redovisas i bilaga 3. Asterisk (*) efter avfallskoden innebär att avfallet är farligt avfall. Mängden avfall uppges inte i de fall där det är orimligt att uppskatta mängden. Detta kan exempelvis bero på att avfallet sitter dolt i konstruktion och inte kan friläggas på ett effektivt sätt under inventeringen. Tabell 4: Påträffat farligt avfall Material Avfallskod Mängd Placering Fotonr Kommentar Asbest i tätningskitt * Ej mängdat Påträffat i rum ventilation 607 Uteredskap 2 Prov :2 Har verifierats innehålla asbest. Kan förekomma på fler ställen i byggnaden. Asbest i eternit i plintar * Ej mängdat Krypgrund 3 Enligt Hifabs PM Undersökning krypgrund Tolleredsskolan dat Elektrisk och elektronisk utrustning Nickelkadmium i batterier * Ca 35 st. Generellt inomoch utomhus * 3 st. Vid omklädningsrum och passage Kvicksilver i lysrör * Ca 45 st. Generellt inomhus Tryckimpregnerat virke * Ej mängdat Undergolvskonstruktion, utvändiga trappor - Glödlampor, lysrörsarmaturer, proppskåp 4 Nödutgångsskylt - 1, 3 Okulärt Göteborg Sida 6 av 11

8 den 28 januari 2016 RIVNINGSPLAN TOLLEREDSSKOLAN Material som ej utgör farligt avfall Nedan finns en sammanställning av påträffats material vilka verifierats ej utgöra farligt avfall. Hänvisning till fotonummer avser bilaga 2, hänvisning till provnummer avser bilaga 3. Tabell 5: Material som verifierats ej utgöra farligt avfall Material Placering Fotonr Provnr Kommentar våtrumsmatta Rum :1 Innehåller ej asbest Ljus golvmatta Rum 604, :3 Innehåller ej asbest Golvmatta våtrum dusch Rum 610, 610A :4 Innehåller ej asbest Grön golvmatta Rum 609, 609B :5 Innehåller ej asbest gymnastik Olja i dörrstängare Rum 600, Okulärt Nyare dörrstängare, ej farligt avfall Takpapp Yttertak :6 Summa PAH 16 endast 5,0 mg/kg. Ej farligt avfall. Avfallet skickas till förbränning Göteborg Sida 7 av 11

9 den 28 januari 2016 RIVNINGSPLAN TOLLEREDSSKOLAN Sanering och hantering av farligt och miljöstörande avfall Nedan listas i bokstavsordning farligt avfall, samt miljö- och hälsostörande avfall, som har påträffats vid inventering eller misstänks förekomma i byggnaden. Beskrivna saneringsmetoder/ hanteringsmetod enligt nedan bör tillämpas. Samtliga nedstående material skall hanteras som farligt avfall vid rivning och transport samt lämnas till godkänd mottagare för farligt avfall. För mer information gällande avfallets placering, analysresultat och fotografier se bilaga 1-3. I bilaga 4 finns information om hantering av farligt avfall, specialavfall och övrigt avfall som inte har påträffats i byggnaden men som kan förekomma. Vid påträffande av ytterligare farligt avfall skall hantering enligt bilaga 4 tillämpas. I de fall farligt avfall har identifierats men inte kan eller av andra skäl väljer att inte avlägsna materialet skall dess placering i byggnaden antecknas och dokumenteras till framtiden. Asbest Särskilda författningar finns för hantering av asbest, se bl.a. Arbetsmiljöverkets författning AFS 2006:1, AFS 2005:6 och AFS 2011:18. I dessa finns bestämmelser om skyddsutrustning, verktyg, metoder, krav på utbildning och övriga lagkrav. Dessa ska alltid följas vid rivning och sanering av asbest. Erforderliga tillstånd, certifikat och rutiner för egenkontroll ska finnas på platsen för sanering. Asbesthaltigt material ska saneras innan övriga rivningsarbeten påbörjas. Arbetet ska avgränsas från övriga rivningsarbeten. Sanerad asbest ska vid all transport hanteras inkapslad så ingen risk finns att fibrer sprids till omgivningen. Sanerad och inkapslad asbest lämnas som asbestavfall till godkänd mottagare. Omkringliggande material kan i vissa fall bli kontaminerat av asbestfibrer, kontaminerat material hanteras som asbestavfall om inte sanering av dessa material är möjlig. Asbest ska utan dröjsmål transporteras från rivningsplatsen och får ej mellanlagras i byggnaden. Följande material har påträffats: Cement i plintar Asbest (eternit/internit) kan förekomma som plintar på flera ställen i byggnaden. Mottagare ska alltid informeras om att demonterad utrustning innehåller asbest. Hanteras så hela som möjligt. Tätningskitt ventilationskanal Vid rivning kapas skarv med tätningskitt från övrig plåt och del med skarv hanteras som asbestmaterial. Elektriska och elektroniska produkter Elprodukter kan innehålla ämnen som kvicksilver, bly, kadmium, PCB, oljor, batterier, asbest och bromerade flamskyddsmedel. Vad en elprodukt innehåller kan vara svårt att avgöra. Alla elektriska och elektroniska produkter anses vara farligt avfall tills motsatsen bevisats. Inget elavfall får därför återvinnas, fragmenteras, förbrännas eller deponeras innan det har förbehandlats i en anläggning som uppfyller Naturvårdsverkets föreskrifter om yrkesmässig förbehandling av avfall som utgörs av elektriska eller elektroniska produkter. Elavfallet ska sorteras ut och hanteras skilt från annat avfall. Elavfall ska hanteras varsamt så att produkterna går att demontera och så att inga miljöskadliga ämnen läcker ut. Kadmium (Cd) Kadmium kräver särskilt omhändertagande vid rivning och skall alltid sorteras ut och hanteras enligt Arbetsmiljöverkets anvisningar, Avfallsförordningen (2011:927) samt enligt Förordning (1998:944) Göteborg Sida 8 av 11

10 den 28 januari 2016 RIVNINGSPLAN TOLLEREDSSKOLAN om förbud m.fl. De material innehållande kadmium som inte klassas som farligt avfall enligt Avfallsförordningen (2011:927) klassas som kontaminerat verksamhetsavfall. Vid rivning och sanering rekommenderas skyddshandskar och noggrann hygien vid hantering av material innehållande kadmium. Material innehållande kadmium samlas i för materialet godkänd behållare. Följande material har påträffats: Batterier Batterier innehållande kadmium hanteras hela och lämnas till godkänd mottagare. Kvicksilver (Hg) Kvicksilver är klassificerat som en särskilt farlig metall enligt Giftfri miljö och är ett utfasningsämne enligt PRIO-databasen. De negativa miljö- och hälsoeffekterna av exponering för kvicksilver är väl kända och ämnet ska inte på något sätt spridas i miljön. Kvicksilver är miljöfarligt avfall och skall hanteras enligt Miljöbalken, Avfallsförordningen (2011:927), samt Arbetarskyddsstyrelsens föreskrifter. Produkter med kvicksilver skall hanteras hela så att risk för spridning av kvicksilver minimeras. Produkterna ska samlas i för materialet och ämnet godkända behållare och destrueras som miljöfarligt avfall. Följande material har påträffats: Lysrör och lågenergilampor Lösa lysrör hanteras hela och klassas som kvicksilverhaltigt avfall. Lysrörsarmaturer skall lämnas hela till entreprenör som har tillstånd att transportera elavfall. Avfallet skall lämnas till godkänd mottagare. Tryckimpregnerat virke Tryckimpregnerat virke har påträffats som: Trossbotten/balkar undergolvskonstruktion Förbränning av impregnerat virke kan ge utsläpp av miljöfarliga ämnen så som koppar, arsenik och dioxiner. Impregnerat virke ska därför endast hanteras och brännas av en godkänd anläggning. Övrigt farligt avfall Övrigt farligt avfall som påträffas eller friläggs vid rivning ska hanteras separat, kapslas in, transporteras av godkänd transportör och lämnas till godkänd mottagare för farligt avfall. Sanering och hantering av övrigt rivningsmaterial Polycykliska aromatiska kolväten (PAH) PAH är ett samlingsnamn för 16 olika kolväteföreningar vilka är långlivade, bioackumulerande och skadliga för miljö och hälsa. Sju är bevisat cancerogena; övriga nio föreningar misstänks också vara hälsofarliga. PAH påträffas i stenkol och petroleum och har ofta en stark doft. Följande material har påträffats: Takpapp Takpapp som inte innehåller stenkolstjära separeras från övrigt avfall och sorteras som brännbart Göteborg Sida 9 av 11

11 den 28 januari 2016 RIVNINGSPLAN TOLLEREDSSKOLAN Olja Maskiner och utrustningar som på byggarbetsplatsen töms på olja kan materialåtervinnas om de är tillräckligt rena. Tömd olja samlas i godkänd behållare. Följande material/produkter har påträffats: Installationer och produkter Olja som töms ska hanteras som miljöfarligt oljeavfall, samlas i godkänd behållare och lämnas till godkänd slutmottagare. Avfallstrappan rekommenderar att Avfallstrappan följs vid hantering av avfall. Avfallstrappan anger en hierarki för i vilken ordning olika metoder för att behandla avfall bör användas. Den grundar sig på EU-direktiv och är en metod för att uppnå EU:s miljömål. Från och med december 2010 gäller EU:s nya ramdirektiv för avfall i samtliga medlemsländer. Avfallstrappan är uppdelad i fem steg: 1. Minimera mängden avfall. 2. Återanvändning 3. Återvinning 4. Energiutvinning 5. Deponering Göteborg Sida 10 av 11

12 den 28 januari 2016 RIVNINGSPLAN TOLLEREDSSKOLAN Formulär 1 Sammanställning Sammanställning av hantering av restprodukter från rivningsverksamhet INVÄNDIG RIVNING Fastighetsbeteckning Byggnadsnämndens ärendenummer Datum Fraktion Antal lass Mängd Transportör Mottagare Signatur Göteborg Sida 11 av 11

13 TOLLEREDSSKOLAN LERUMS KOMMUN BILAGA 1 Markerad ritning Datum: Projektnummer: AS

14 Bilaga 1 Markerad ritning Sidan 1 av 1 Prov :2 Asbest verifierat i tätning på ventilation Kan förekomma på fler platser i byggnaden. Gymnastiksalen ingick inte i inventeringsuppdraget, ska inte rivas. Krypgrund: Asbest (eternit) i plintar Tryckimpregnerat virke Ingen åtkomst till dessa utrymmen 1 Tryckimpregnerat virke i utvändiga trappor 4 4 Provtagen golvbeläggning som INTE innehåller asbest, provnummer :X markerat X Takpapp, prov :6, innehåller endast låga halter PAH.

15 LOGGA BESTÄLLARE TOLLEREDSSKOLAN BESTÄLLARE LERUMS Projektnummer KOMMUN OBJEKTSNAMN BILAGA 2 Fotografier Rapportnamn Datum: Projektnummer: AS Kodeda Datum: Konsulter AB Projektnummer: Upprättad av: Granskad av: Kodeda Konsulter

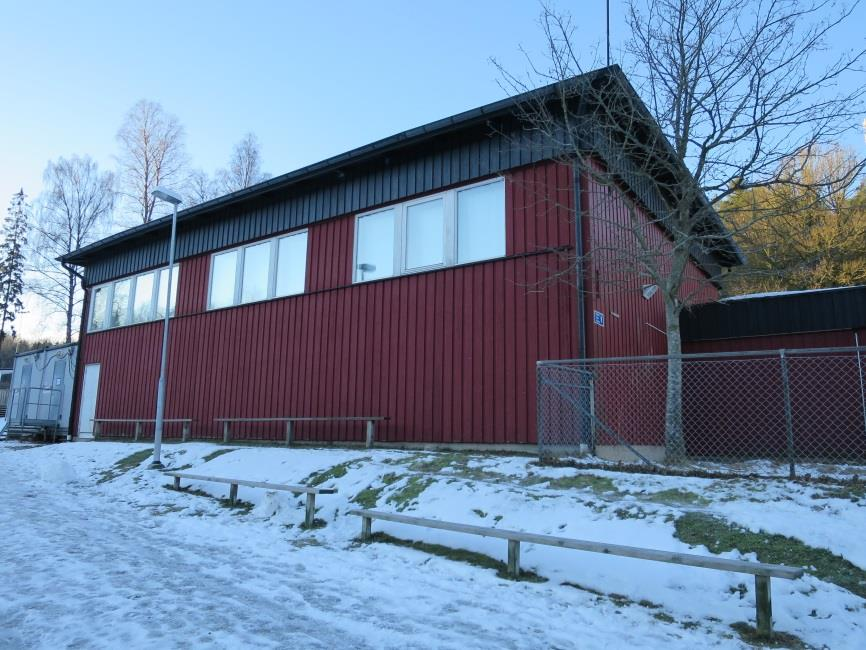

16 Fotografier för Tolleredsskolan, AS Foto 1. Översiktsbild: träpanel, träfönster, tryckimpregnerat trä i trappor, nyare ventilationskanal. Foto 2. Asbest i tätningskitt ventilation, prov :2, har verifierats innehålla asbest. Foto 3. Eternit i plintar, foto från Hifabs PM Undersökning krypgrund Tolleredsskolan dat Konstaterat EJ farligt avfall Foto 4. Nickelkadmium i batterier i nödutgångsskyltar. Foto 5. Våtrumsmatta, prov :1, har verifierats inte innehålla asbest. Foto 6. Ljus golvmatta, prov :3, har verifierats inte innehålla asbest Göteborg Sida 1 av 2

17 Foto 7. Golvmatta våtrum dusch, prov :4, har verifierats inte innehålla asbest. Foto 8. Grön golvmatta gymnastik, prov :5, har verifierats inte innehålla asbest. Foto 9. Takpapp, prov :6, innehåller endast låga halter PAH Göteborg Sida 2 av 2

18 TOLLEREDSSKOLAN LERUMS KOMMUN BILAGA 3 Analyssvar Datum: Projektnummer: AS

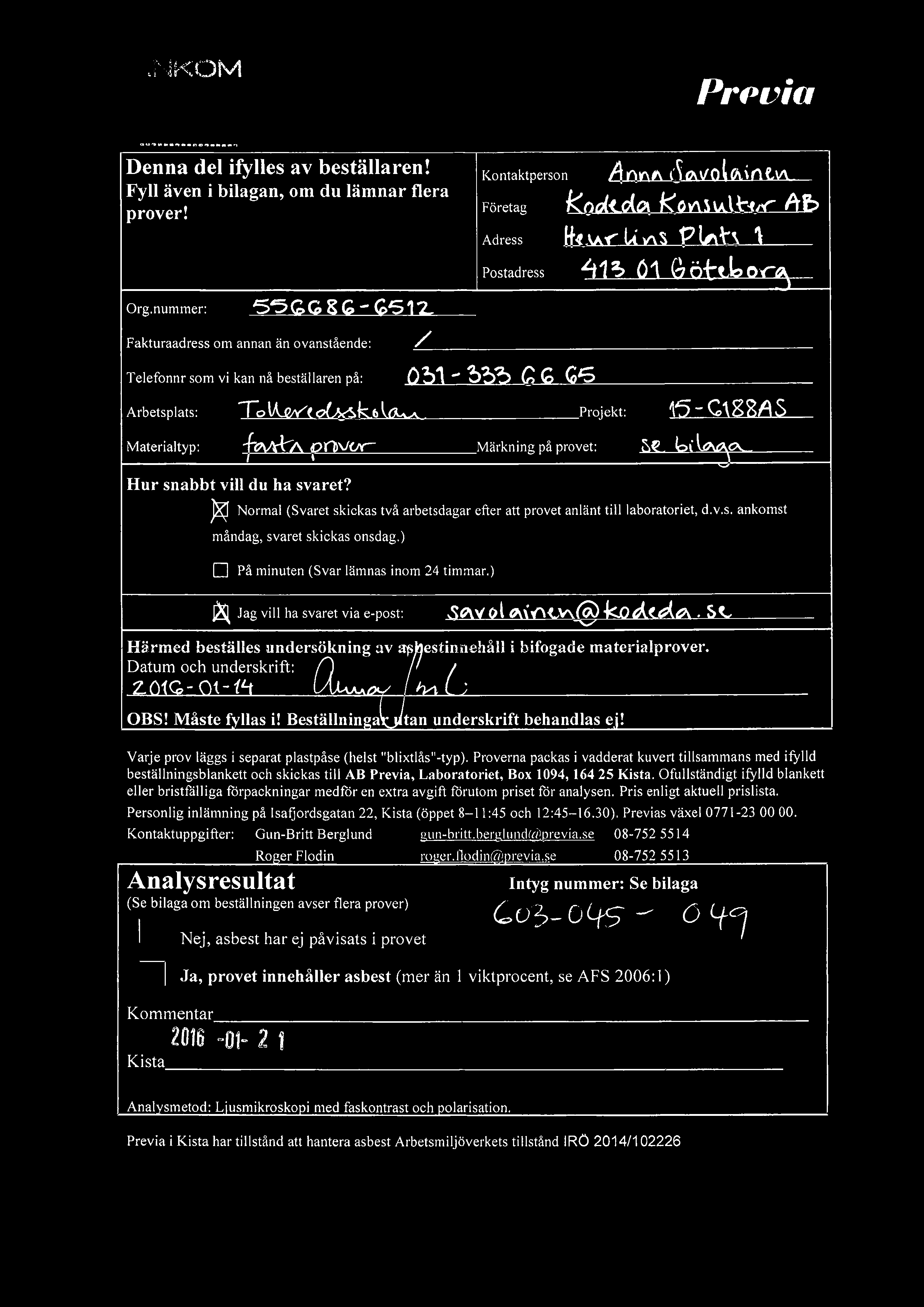

19 'yr Denna del ifylles av beställaren! Fyll även i bilagan, om du lämnar flera prover! Org.nummer: 55 G G G512 Kontaktperson Företag Previa Arw A jo,voifh.%nev. %odto(q KOV15kfty Prb Adress ('f 'Af Li b4s p Ift Postadress 1113 b 1 G öttb oros._ Fakturaadress om annan än ovanstående: Telefonnr som vi kan nå beställaren på: C G Gs5 Arbetsplats: Tot/i.Q"/C.6 L9,-.n Projekt: '15 - G182,13 Materialtyp: fq&k/x envor Märkning på provet: bilon J Hur snabbt vill du ha svaret? x Normal (Svaret skickas två arbetsdagar efter att provet anlänt till laboratoriet, d.v.s. ankomst måndag, svaret skickas onsdag.) På minuten (Svar lämnas inom 24 timmar.) 4 'I w _ J Jag vill ha svaret via e-post: ASAV ot A\rviv\a koåedos.. St Härmed beställes undersökning av als estin aehåll i bifogade materialprover. Datum och underskrift: 2.01G- nt-ii hma C, OBS! Måste fyllas i! Beställninga tan underskrift behandlas ej! Varje prov läggs i separat plastpåse (helst "blixtlås"-typ). Proverna packas i vadderat kuvert tillsammans med ifylld beställningsblankett och skickas till AB Previa, Laboratoriet, Box 1094, Kista. Ofullständigt ifylld blankett eller bristfälliga förpackningar medför en extra avgift förutom priset för analysen. Pris enligt aktuell prislista. Personlig inlämning på Isafjordsgatan 22, Kista (öppet 8-11:45 och 12: ). Previas växel Kontaktuppgifter: Gun-Britt Berglund Run-britt.berglund(d?previa.se Roger Flodin roger.11odin vevia.se Analysresultat Intyg nummer: Se bilaga (Se bilaga om beställningen avser flera prover) 9-9 Nej, asbest har ej påvisats i provet Ja, provet innehåller asbest (mer än 1 viktprocent, se AFS 2006:1) Kommentar 2016 p01a 2 1 Kista Analysmetod: Ljusmikroskopi med faskontrast och polarisation. Previa i Kista har tillstånd att hantera asbest Arbetsmiljöverkets tillstånd IRÖ 2014/102226

20 Bilaga till analysbeställning, sid 't (1 ) Pf Pv%a Fylls i av beställaren Prov nr Provbeskrivning Intyg nr Fylls i av laboratoriet Asbest Ja Ne'J Kommentar : Materialtyp: U Märkning på provet: golv mord" VÖtlAAAnniVYvv / tgoi l4=2 Materialtyp: t ~~ Märkning på provet: `c5nvvvv~a3ki vqm{c,-.! %C( =3 Materialtyp: Ole(V rvnd.tbak Märkning på provet: W1 t vlv\ ttlf / 1GÖt1~1 y Materialtyp: Märkning på provet: lött ry\gl U V vv. c x,eagl Gbt1LrS Materialtyp: Q4V ~,v ~ il L.L Märkning på provet: JYWL tyseyv.i*i 1( Materialtyp: Märkning på provet: Kista 2016 w01-2

21 Rapport Sida 1 (2) T GZR152T31M Registrerad :57 Utfärdad Anna Savolainen Göteborg Projekt Bestnr AS Analys av material Er beteckning :6 takpapp Provtagare Anna Savolainen Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign provberedning* ja 1 1 STGR naftalen mg/kg 2 1 STGR acenaftylen <0.050 mg/kg 2 1 STGR acenaften <0.050 mg/kg 2 1 STGR fluoren <0.050 mg/kg 2 1 STGR fenantren mg/kg 2 1 STGR antracen <0.050 mg/kg 2 1 STGR fluoranten mg/kg 2 1 STGR pyren mg/kg 2 1 STGR bens(a)antracen mg/kg 2 1 STGR krysen mg/kg 2 1 STGR bens(b)fluoranten mg/kg 2 1 STGR bens(k)fluoranten mg/kg 2 1 STGR bens(a)pyren mg/kg 2 1 STGR dibens(ah)antracen mg/kg 2 1 STGR benso(ghi)perylen mg/kg 2 1 STGR indeno(123cd)pyren mg/kg 2 1 STGR PAH, summa 16* 5.0 mg/kg 2 1 STGR PAH, summa cancerogena* 2.4 mg/kg 2 1 STGR PAH, summa övriga* 2.5 mg/kg 2 1 STGR PAH, summa L* 0.51 mg/kg 2 1 STGR PAH, summa M* 0.61 mg/kg 2 1 STGR PAH, summa H* 3.8 mg/kg 2 1 STGR ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

22 Rapport Sida 2 (2) T GZR152T31M * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Provberedning av materialprov. Rev Paket OJ-1. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) enligt metod baserad på US EPA 8270 och ISO Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Rev STGR Godkännare Sture Grägg Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
