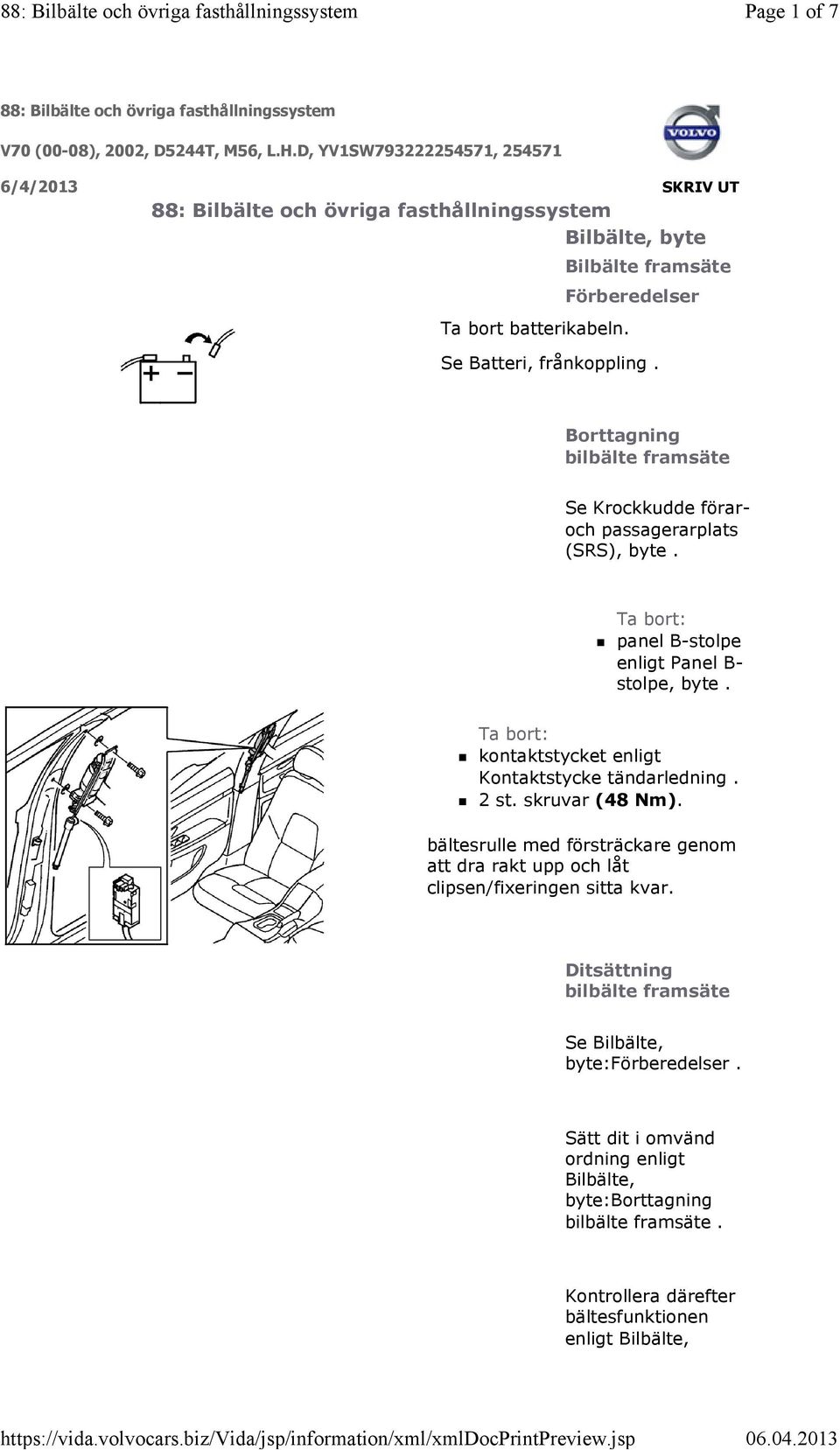

1 Page 1 of 7 88: Bilbälte och övriga fasthållningssystem V70 (00-08), 2002, D5244T, M56, L.H.D, YV1SW , /4/2013 SKRIV UT 88: Bilbälte och övriga fasthållningssystem Bilbälte, byte Bilbälte framsäte bilbälte framsäte Se Krockkudde föraroch passagerarplats (SRS), byte. panel B-stolpe enligt Panel B- stolpe, byte. kontaktstycket enligt Kontaktstycke tändarledning. 2 st. skruvar (48 bältesrulle med försträckare genom att dra rakt upp och låt clipsen/fixeringen sitta kvar. bilbälte framsäte Se Bilbälte, byte:. ordning enligt Bilbälte, byte: bilbälte framsäte. Kontrollera därefter bältesfunktionen enligt Bilbälte,

2 Page 2 of 7 byte:kontroll av bältesfunktion. Bilbälte, efter krock Varning! Tändningen får aldrig vara på när tändarledningens kontaktstycke tas bort eller sätts dit. Varning! Mät aldrig med en ohmmeter eller något annat strömförande mätinstrument på en urkopplad, ej utlöst bältesförsträckare. Risk finns att den utlöses. Varning! Efter krock skall bältesrullar med försträckare och bälteslås alltid bytas, även om ingen person var sittande i passagerarstolen vid krocktillfället. Varning! Bältesförsträckaren får inte skruvas isär, repareras eller flyttas till ett annat fordon. För hantering av begagnad bältesförsträckare se Hantering av icke utlösta SRSkomponenter. För framsäte se

3 Page 3 of 7 Bilbälte, byte: bilbälte framsäte. För baksäte se Bilbälte, byte: (S60, S80). Kontroll av bältesförsträckare Kontroll Stick in en ståltråd i röret på bältesförsträckaren enligt bilden. Kontrollera kolvläget i bälteförsträckaren. Kolvläge A: Bältesförsträckaren är utlöst. Byt båda bältesrullarna med försträckare enligt Bilbälte, byte:bilbälte framsäte. Kolvläge B: Bältesförsträckaren är inte utlöst. Ingen åtgärd vidtages Obs! Om någon krockkudde har utlösts skall alla bälten med försträckare bytas. Bälteslås fram Ta bort stolen ur bilen enligt Framstol i- och urlyft. Ta bort bälteslåset enligt Bälteslås. Sätt dit: en skruv till bälteslåset enligt Bälteslås. stolen i bilen

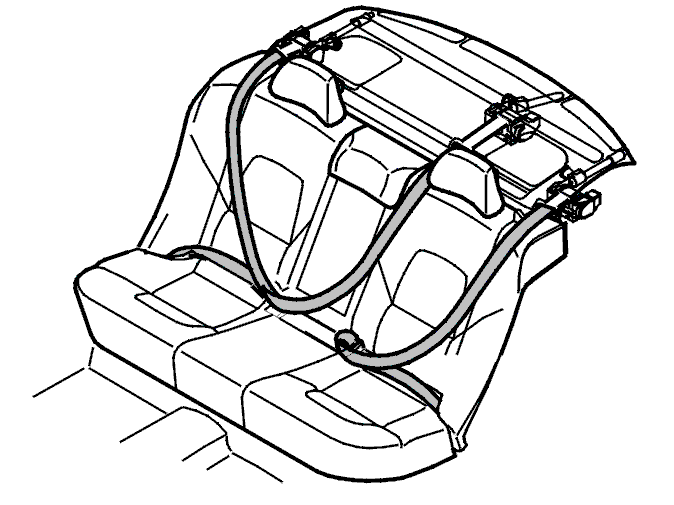

4 Page 4 of 7 enligt Framstol i- och urlyft. Kontroll av bältesfunktion Kontrollera bältesfunktion Kontrollera att bältesrullen låser bältesrörelsen på normalt vis. Testa funktionen genom att dra och rycka i bältet upprepade gånger. Varning! Tändningen får alldrig vara på när tändarledningens kontaktstycke tas bort eller sätts dit. Tändning i läge II och sätt dit batteriets minuspol. Obs! Kontrollera att SRS-lampan inte är trasig genom att vrida tändningesnyckeln till läge II. SRS-lampan skall lysa och sedan slockna efter ca 7 sekunder. Kontrollera att SRS-lampan i kombinationsinstrumentet inte lyser konstant. Om lampan lyser konstant, gör en felsökning på krocksäkerhetssystemet SRS. Bilbälte baksäte (S60, S80) baksätesdynan enligt Baksäte komplett. hatthyllan enligt Hatthylla. kontaktstycket enligt Kontaktstycke tändarledning. en mutter till bältesrullen (48 en skruv till ändbeslaget (48 Byt bältesrulle med försträckare.

5 Page 5 of 7 (V70) baksätesdynan enligt Dyna. rygg enligt Rygg. kontaktstycket enligt Kontaktstycke tändarledning. 1st mutter till bältesrullen (48 1st skruv till ändbeslaget (48 Byt bältesrulle med försträckare. Tips: Om byte av bältesrulle sker i samband med felsökning är det lättast att göra detta när sidobolstret är borttaget och kontaktstycket delat. Bälteslås bak (S60, S80) Ta bort baksätesdynan enligt Dyna. Ta bort sidobolster enligt Sidobolster. Ta bort 1st. skruv till bälteslåset (48 Bälteslås bak (V70) Ta bort baksätesdynan enligt Dyna. Ta bort sidobolster enligt Sidobolster.

6 Page 6 of 7 Ta bort 1st. skruv till bälteslåset (48 Varning! Tändningen får alldrig vara på när tändarledningens kontaktstycke tas bort eller sätts dit byte:bilbälte baksäte. Bilbälte framsäte byte: bilbälte framsäte. Bilbälte baksäte Obs! Se till att ändbeslagets styrning kommer rätt vid monteringen (Ändbeslaget ska peka 45 framåt). byte: (S60, S80) för S60, S80 och Bilbälte, byte: (V70) för V70. Bälteslås fram

7 Page 7 of 7 byte:. Bälteslås bak byte:bälteslås bak (S60, S80) för S60, S80 och Bilbälte, byte:bälteslås bak (V70) för V70. 6/4/2013 SKRIV UT
