1 2400 BRUKSANVISNING Les denne bruksanvisingen før du tar din P-touch i bruk. Oppbevar bruksanvisningen på et sted hvor du lett finner den igjen for senere referanse.

2 PRESENTATION Tack för inköpet av P-touch 2400! Denna nya P-touch är en mångsidig maskin, som möjliggör skapande och utskrift av stämplar och etiketter för alla ändamål, i olika stilar och storlekar med många inramningssätt. Det stora urvalet kassetter med etikettejp i fem olika bredder (6, 9, 12,18 och 24 mm) och färgkassetter möjliggör dessutom utskrift av personliga etiketter i spännande färger, användbara till exempel som kodfärgade etiketter vid arkivering. Med hjälp av läget för framställning av stämplar går det snabbt och enkelt att framställa stämplar för återanvändbara stämpelfilmhållare med stämpelfärg. Ingen panik längre när det ramlar in snabba uppdrag, det ena efter det andra, som kräver professionell tryckning. Tack vare sin förstklassiga kvalitet och höga prestanda utgör PT-2400 en mångsidig maskin på kontor, i fabriker, laboratorier och hemma. Trots att märkmaskinen är lätt att använda, rekommendera vi att Du förvarar denna bruksanvisning på en lättåtkomlig plats för framtida bruk. Tillkännagivande Vi Brother International Europe Ltd. Brother House 1, Tame Street Audenshaw Manchester M34 5JE England intygar härmed att etiketteringsmaskinen PT-2400 uppfyller de krav de följande normgivande dokumenten: EMC: EN 55022:1995 EN :1992 EN :1987 EN :1987 och bestämmelserna i direktivet nr. 89/336/EG (som ändrats enligt 91/263/EG och 92/31/EG) ställer på elektromagnetisk kompabilitet och att batterieliminatorn, som tillverkats att driva denna etiketteringsmaskin nätansluten, uppfyller kraven som ställs enligt EN och de krav på låg spänning som ställs enlight direktivet 72/23/EG. Utfärdat av:bie Ltd. European Development and Technical Services Division Använd endast den adapter som utformats för maskinen. Se ATT OBSERVERA sidan 4.

3 Före arbetsstart INNEHÅLL ALLMÄN BESKRIVNING... 2 ATT OBSERVERA... 4 BATTERIDRIFT... 5 BATTERIELIMINATOR, TILLVAL... 6 KASSETTER MED ETIKETTEJP... 7 VID HÄFTNING AV ETIKETTER... 8 RENGÖRING AV SKRIVHUVUDET/TEJPVALSARNA Att lära sig tekniken EXEMPEL PÅ DÖRRSKYLT EXEMPEL PÅ ADRESSETIKETT EXEMPEL PÅ ETIKETT FÖR LAGERHYLLA Vägledning STRÖMBRYTAREN ON/OFF TANGENTER FÖR STYRNING AV MARKÖR TANGENTERNA CODE, ALT & SHIFT MELLANSLAGSTANGENTEN RETURTANGENTEN (märkt med pil) TANGENTEN NEW BLOCK TABBSTOPP TANGENTEN DELETE TANGENTEN LINE TANGENTEN CLEAR (backsteg) TANGENTER FÖR INMATNING AV KOMBINERADE TECKEN INMATNING AV ACCENTTECKEN INMATNING AV SPECIALTECKEN AUTOFORMAT TANGENTEN STAMP LOKAL FORMATERING OLIKA TYPSNITT I

4 VAL AV TECKENSTORLEK OCH BREDD OLIKA STILAR UNDERSTRYKNING INRAMNING MARGINALBREDD HORISONTELL ANPASSNING SPEGELVÄND UTSKRIFT ETIKETTLÄNGD STRECKKODER AUTOMATISK AVKLIPPNING AV ETIKETTER (A.CUT) TANGENTERNA PRINT OCH FEED&CUT NUMRERING REPETERAD UTSKRIFT INBYGGT MINNE FELSÖKNING TABELL ÖVER FELMEDDELANDEN TEKNISKA DATA TILLBEHÖR II

5 Före arbesstart 1

6 ALLMÄN BESKRIVNING UPPIFRÅN SETT Lock, fack för kassett med etikettejp Likströmsintag för batterieliminator Tangentbord LCD-teckenfönster PÅ UNDERSIDAN Utmaning av tejp Lock till batterifack 2

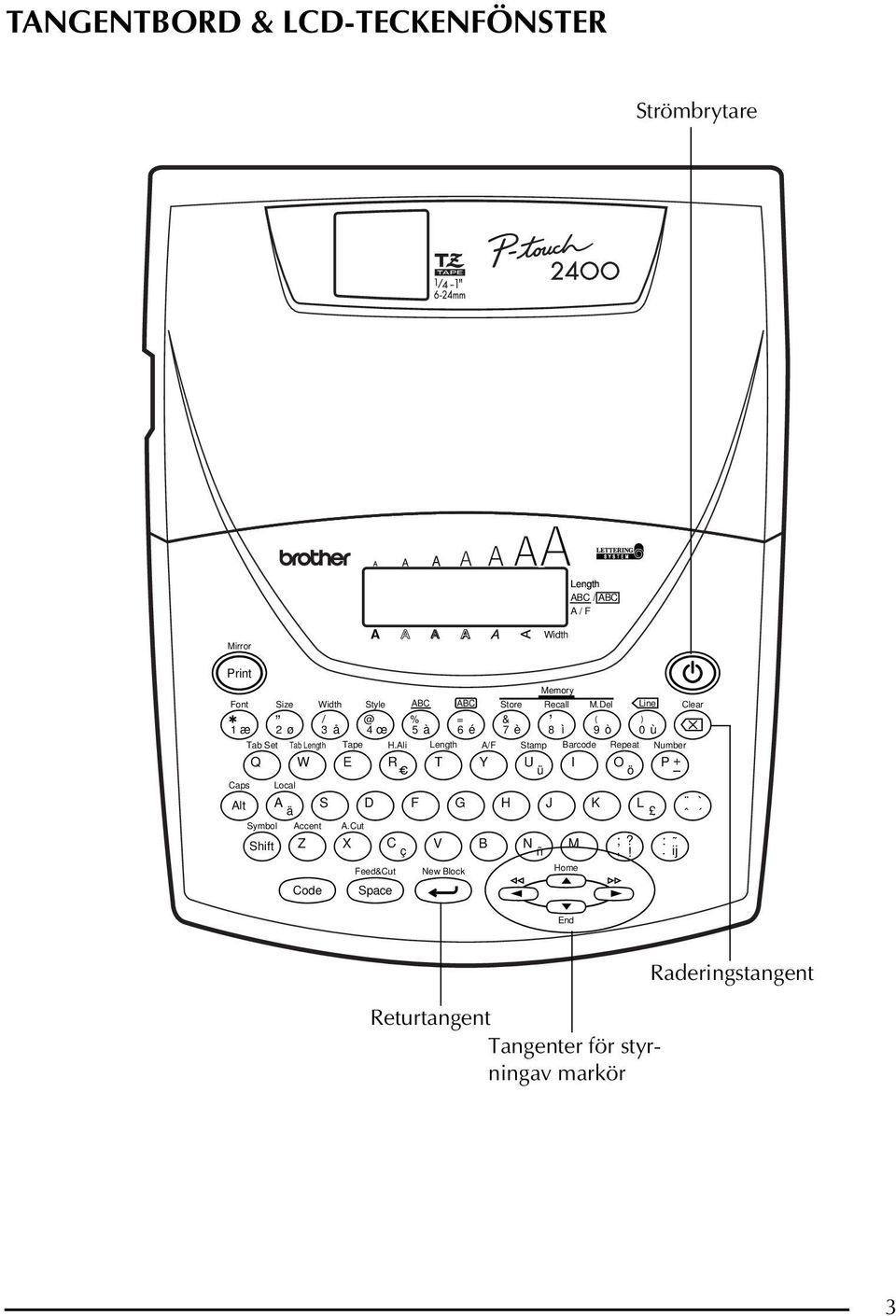

7 TANGENTBORD & LCD-TECKENFÖNSTER Strömbrytare Mirror Print Font Size Style % = & ( ) 1 æ 2 ø 3 å 4 œ 5 à 6 é 7 è 8 ì 9 ò 0 ù Tab Set Barcode Tab Tape H.Ali A/F Stamp Repeat Number Q W E R T Y U ü I O ö P + Local A ä S D F G H J K L ` ˆ Symbol Accent A.Cut Shift Z X C ç V B N ñ M ;?,! :. ij Code Feed&Cut Space ABC ABC Memory Store Recall M.Del Home Line Clear End Returtangent Tangenter för styrningav markör Raderingstangent 3

8 ATT OBSERVERA Använd endast Brothers etikettejp TZ i denna maskin. Använd endast kassetter som märks med märket. Dra inte i etikettejpen under dess utmatning. Det kan skada kassetten. Utsätt inte maskinen för damm, solsken och/eller regn. Utsätt inte maskinen för värme och/eller fukt. Lämna aldrig maskinen liggande ovanpå instrumentpanelen eller på hatthyllan i en bil. Låt inte föremål av gummi eller vinyl bli liggande på maskinen under längre perioder. Det kan medföra fläckar. Använd inte rengöringsmedel som innehåller alkohol eller organiska lösningar vid rengöring. Använd endast en mjuk, torr trasa. Var noga med att inte någonting ramlar på eller in i maskinen. Vidrör inte saxen i tejpklipparen. Det kan resultera i ett olycksfall. Använd endast den batterieliminator som exklusivt har tillverkats att driva denna maskin nätansluten. Användning av någon annan typ av nätadapter/batterieliminator kan äventyra garantin. Ta inte isär batterieliminatorn. Koppla ur batterieliminatorn och ta ur batterierna, när maskinen inte skall användas under en längre tidsperiod, förutsatt att det inte finns någonting som måste sparas i minnet, för att skydda maskinen mot skador på grund av batteriläckage. Om batterieliminatorn kopplas ur och inga batterier har satts in i maskinen, kan det hända att alla textfilerna raderas ur minnet. Använd åtta st. alkaliska LR6-batterier (storlek AA) för att driva denna maskin på batterier. 4

9 BATTERIDRIFT Denna lätta, bärbara märkmaskin kan användas överallt efter isättning av åtta (8) st. alkaliska batterier LR6 (storlek AA). Observera att alla åtta batterier måste bytas ut mot nya varje gång batterierna bytes ut. Batteribyte: 1 Ta av locket från batterifacket på maskinens undersida. 2 Ta först ut de använda batterierna. 3 Sätt i åtta (8) st. alkaliska batterier LR6 (storlek AA) med polerna vända åt korrekt håll. 4 Sätt locket på batterifacket. När maskinen inte drivs med alkaliska batterier, kan problem uppstå vid utskrifter av etiketter med text i stor stil. Observera att de nya batterierna måste sättas i inom fem minuter efter de använda batteriernas urtagning. Detta för att unvika radering av text som visas i teckenfönstret och att skydda minnesinnehållet mot radering (såvida maskinen inte drivs nätansluten med batterieliminatorn under pågående batteribyte). Ta ur batterierna och koppla ur batterieliminatorn när maskinen inte skall användas under en längre tidsperiod. När strömkällan kopplas ur, raderas både texten som visas i teckenfönstret och filerna som lagrats i minnet. 5

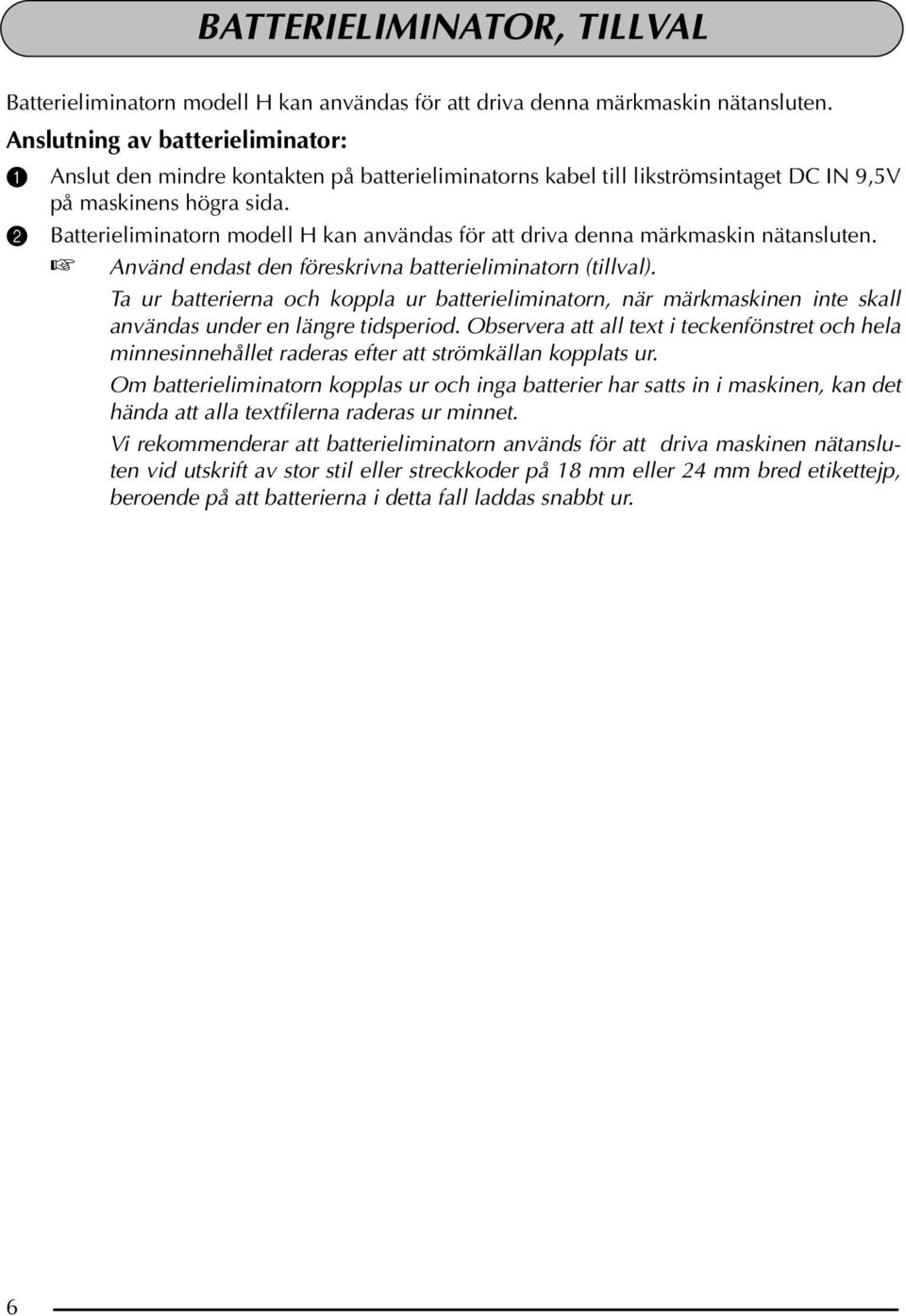

10 BATTERIELIMINATOR, TILLVAL Batterieliminatorn modell H kan användas för att driva denna märkmaskin nätansluten. Anslutning av batterieliminator: 1 Anslut den mindre kontakten på batterieliminatorns kabel till likströmsintaget DC IN 9,5V på maskinens högra sida. 2 Batterieliminatorn modell H kan användas för att driva denna märkmaskin nätansluten. Använd endast den föreskrivna batterieliminatorn (tillval). Ta ur batterierna och koppla ur batterieliminatorn, när märkmaskinen inte skall användas under en längre tidsperiod. Observera att all text i teckenfönstret och hela minnesinnehållet raderas efter att strömkällan kopplats ur. Om batterieliminatorn kopplas ur och inga batterier har satts in i maskinen, kan det hända att alla textfilerna raderas ur minnet. Vi rekommenderar att batterieliminatorn används för att driva maskinen nätansluten vid utskrift av stor stil eller streckkoder på 18 mm eller 24 mm bred etikettejp, beroende på att batterierna i detta fall laddas snabbt ur. 6

11 KASSETTER MED ETIKETTEJP En kassett, etikettejp TZ, med etikettejp medföljer maskinen. Det finns ett stort urval av TZ-kassetter med olika bakgrundsfärger, i olika färgkombinationer och med olika bredder för utskrift av distinkta, färgrika och stiliserade etiketter. Med detta i åtanke har vi byggt märkmaskinen, så att det lätt går att sätta i/ta ur en kassett för tejpbyte. Byte av TZ-kassett: 1 Öppna locket till kassettfacket. En eventuellt isatt kassett frigörs. 2 Ta ur den eventuellt isatta kassetten genom att lyfta den rakt uppåt. 3 Använd pekfingret för att spänna tejpen om tejpen ligger lös i kassetten genom att vrida det tandade hjulet på kassetten i pilens riktning tills tejpen har spänts. Kontrollera också att tejpänden matas under tejpledarna. Kontrollera vid isättning av kassetten att tejpen inte fastnar i metalledarens hörn. 4 Sätt i kassetten på korrekt sätt i kassettfacket. Kontrollera att kassettens undersida ligger tätt an mot kassettfackets botten. Var noga med vid kassettens isättning att tejpen inte fastnar i metalledarens hörn. 5 Stäng locket till kassettfacket. Slå på maskinen vid behov. Feed&Cut 6 Håll Code intryck och tryck på Space för att mata fram och spänna etikettejpen. 7

12 VID HÄFTNING AV ETIKETTER LAMINERAD TEJP Det medföljande verktyget underlättar skyddspapperets losstagning från etiketter som skrivits ut på laminerad etikettejp. 1 Håll tejpen i vänster hand med texten vänd uppåt. Håll verktyg i höger hand. 2 Trä tejpen halvvägs genom det smala hålet i pinnen. 3 Vrid pinnen trekvartsvarv innåt. Dra därefter pinnen i pilens riktning enligt nedanstående illustration. 4 Dra loss skyddspapperet. ABCDEF GH ABCDEF OLAMINERAD ETIKETTEJP Etiketterna, som skrivits ut på olaminerad tejp, kan vikas ihop längs mittklippet som delar etiketten i två delar. Skyddspapperet är då lätt att dra loss från tejpens baksida. 8

13 ÖVERFÖRING AV BOKSTÄVER FRÅN GNUGGTEJP Bokstäverna på gnuggtejp överförs genom gnuggning. Placera tejpen, efter dess utskrift, till exempel på ett pappersark (önskat underlag för gnuggbokstävers överföring) med sidan utan text vänd uppåt. Använd därefter den medföljande pinnen för att gnugga på gnuggtejpens baksida för att överföra bokstäverna till underlaget. Håll tejpen på plats, så att dess läge inte rubbas vid gnuggning. ABC VÄRMEÖVERFÖRING AV TEXT Vid värmeöverföring överförs texten på, till exempel en T-shirt, med hjälp av ett strykjärn. Mirror 1 Tryck på Print, efter textens inmatning, för att skriva ut texten på etikettejpen. Tryck på tejpklipparspaken för att klippa av etiketten. 2 Stryk T-shirten före värmeöverföring så att den är slät. 3 Placera etiketten, med texten vänd nedåt, på det stället där texten skall sitta. 4 Värm upp strykjärnet till ca ( C). Tryck strykjärnet i ca. 15 sekunder mot etiketten. 5 Låt etiketten svalna i ca. 60 sekunder. Dra därefter försiktigt loss etiketten från T-shirten. P-TOUCH 9

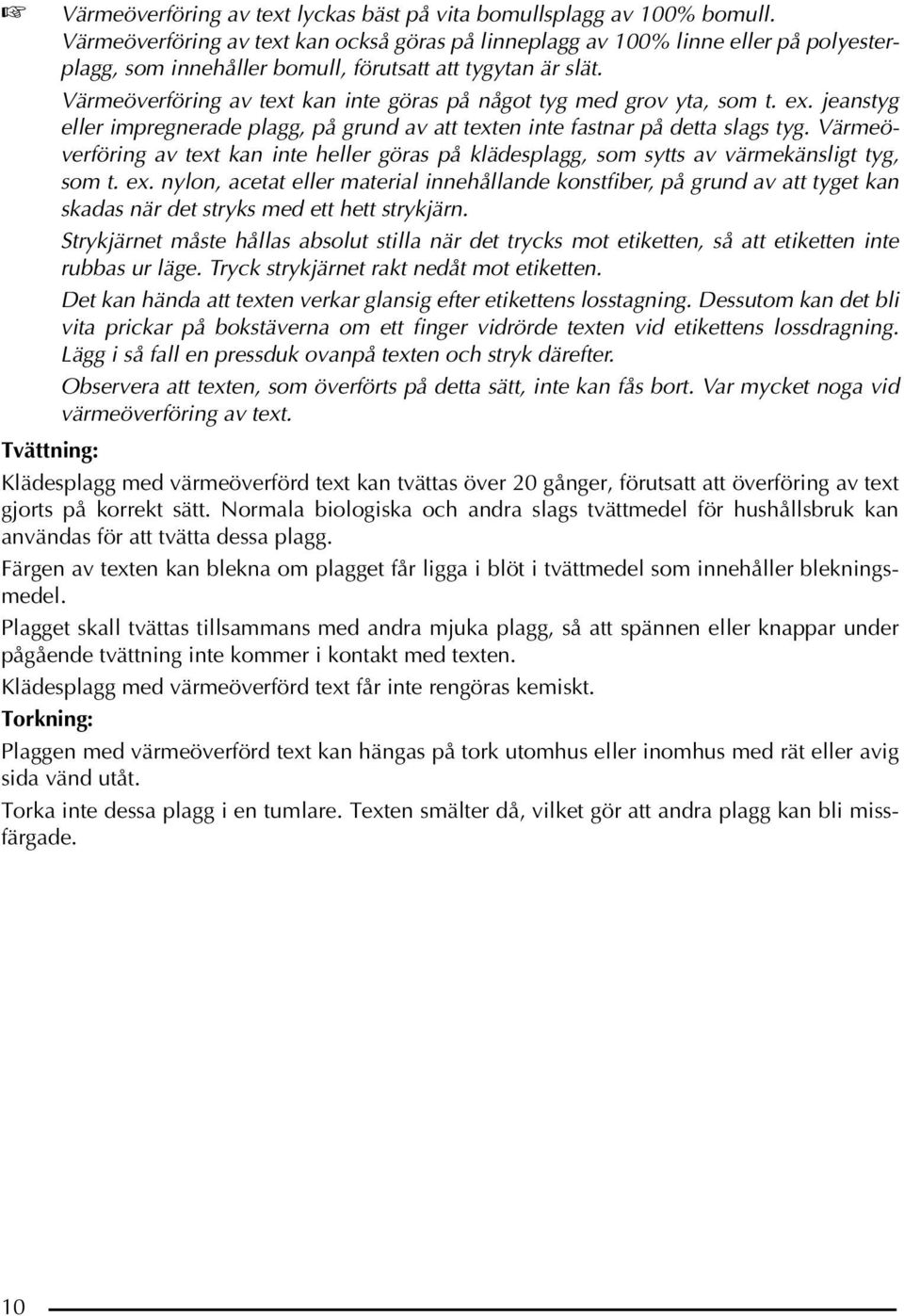

14 Värmeöverföring av text lyckas bäst på vita bomullsplagg av 100% bomull. Värmeöverföring av text kan också göras på linneplagg av 100% linne eller på polyesterplagg, som innehåller bomull, förutsatt att tygytan är slät. Värmeöverföring av text kan inte göras på något tyg med grov yta, som t. ex. jeanstyg eller impregnerade plagg, på grund av att texten inte fastnar på detta slags tyg. Värmeöverföring av text kan inte heller göras på klädesplagg, som sytts av värmekänsligt tyg, som t. ex. nylon, acetat eller material innehållande konstfiber, på grund av att tyget kan skadas när det stryks med ett hett strykjärn. Strykjärnet måste hållas absolut stilla när det trycks mot etiketten, så att etiketten inte rubbas ur läge. Tryck strykjärnet rakt nedåt mot etiketten. Det kan hända att texten verkar glansig efter etikettens losstagning. Dessutom kan det bli vita prickar på bokstäverna om ett finger vidrörde texten vid etikettens lossdragning. Lägg i så fall en pressduk ovanpå texten och stryk därefter. Observera att texten, som överförts på detta sätt, inte kan fås bort. Var mycket noga vid värmeöverföring av text. Tvättning: Klädesplagg med värmeöverförd text kan tvättas över 20 gånger, förutsatt att överföring av text gjorts på korrekt sätt. Normala biologiska och andra slags tvättmedel för hushållsbruk kan användas för att tvätta dessa plagg. Färgen av texten kan blekna om plagget får ligga i blöt i tvättmedel som innehåller blekningsmedel. Plagget skall tvättas tillsammans med andra mjuka plagg, så att spännen eller knappar under pågående tvättning inte kommer i kontakt med texten. Klädesplagg med värmeöverförd text får inte rengöras kemiskt. Torkning: Plaggen med värmeöverförd text kan hängas på tork utomhus eller inomhus med rät eller avig sida vänd utåt. Torka inte dessa plagg i en tumlare. Texten smälter då, vilket gör att andra plagg kan bli missfärgade. 10

15 Strykning: Värm upp strykjärnet till den temperatur som i normala fall används för styrkning av plagg som sytts av samma material. Var noga med att lägga en pressduk över texten för att förhindra att texten smetar sig på strykjärnet. P-TOUCH Inga giftiga eller enligt lag förbjudna ämnen används i färgerna i texten, men självklart skall texten till exempel inte gnuggas mot munnen o.s.v. Kassetterna med etikettejp får inte utsättas för solsken, fukt och/eller damm. ETIKETTEJP MED TEXTILETIKETTER Tejp med textiletiketter används för att fästa textiletiketter på klädesplagg med hjälp av ett strykjärn. Använd en sax efter textens utskrift på en textiletikett för att klippa av etiketten och placera etiketten på ett struket klädesplagg. Lägg etiketten på önskat ställe, så att det lätt går att läsa texten. Lägg en pressduk på textiletiketten och håll ett medelvarmt ( C) strykjärn tryckt mot etiketten i ca. 10 till 15 sekunder. Vi hänvisar till bruksanvisningen som levereras med textiltejpen. Texten får en vit bakgrund efter överföring på ett färgat klädesplagg. STENCILFILM FÖR STÄMPLAR Vi hänvisar till sid angående detaljer om stencilfilm för stämplar och dess användning. 11

16 RENGÖRING AV SKRIVHUVUDET/TEJPVALSARNA Det är normalt att damm och smuts med tiden fastnar på skrivhuvudet och tejpvalsarna, i synnerhet när maskinen används utomhus eller i en dammig miljö. När en del av skrivhuvudet är dammigt, kan det bli orsak till en oskriven rad på etiketten. Precis som bandhuvudena i ett kassettdäck, skall skrivhuvudet i denna maskin rengöras periodiskt. Rengöring av skrivhuvudet och tejpvalsarna: 1 Slå av strömmen till maskinen. 2 Öppna locket till kassettfacket och ta ur kassetten. Skrivhuvudet och tejpvalsarna finns i kassettfacket. 3 Skrivhuvudet: använd en torr bomullspinne för att försiktigt torka skrivhuvudet med svepande rörelser uppifrån och nedåt. Tejpvalsarna: vrid valsarna runt med ett finger och använd en ny bomullspinne för att torka de båda valsarna med svepande rörelser uppifrån och nedåt. 4 Sätt in en tejpkassett, stäng kassettfacket och skriv ut en etikett. 5 Doppa huvudet på bomullspinnen i isopropylalkohol och följ därefter anvisningen enligt ovanstående punkt 3 och 4. Kontakta representanten i det fall att de ovanstående anvisningarna inte var tillräckliga. Skrivhuvud Skrivhuvud Tejpvalsar Bomullspinne 12

17 Att lära sig tekniken 13

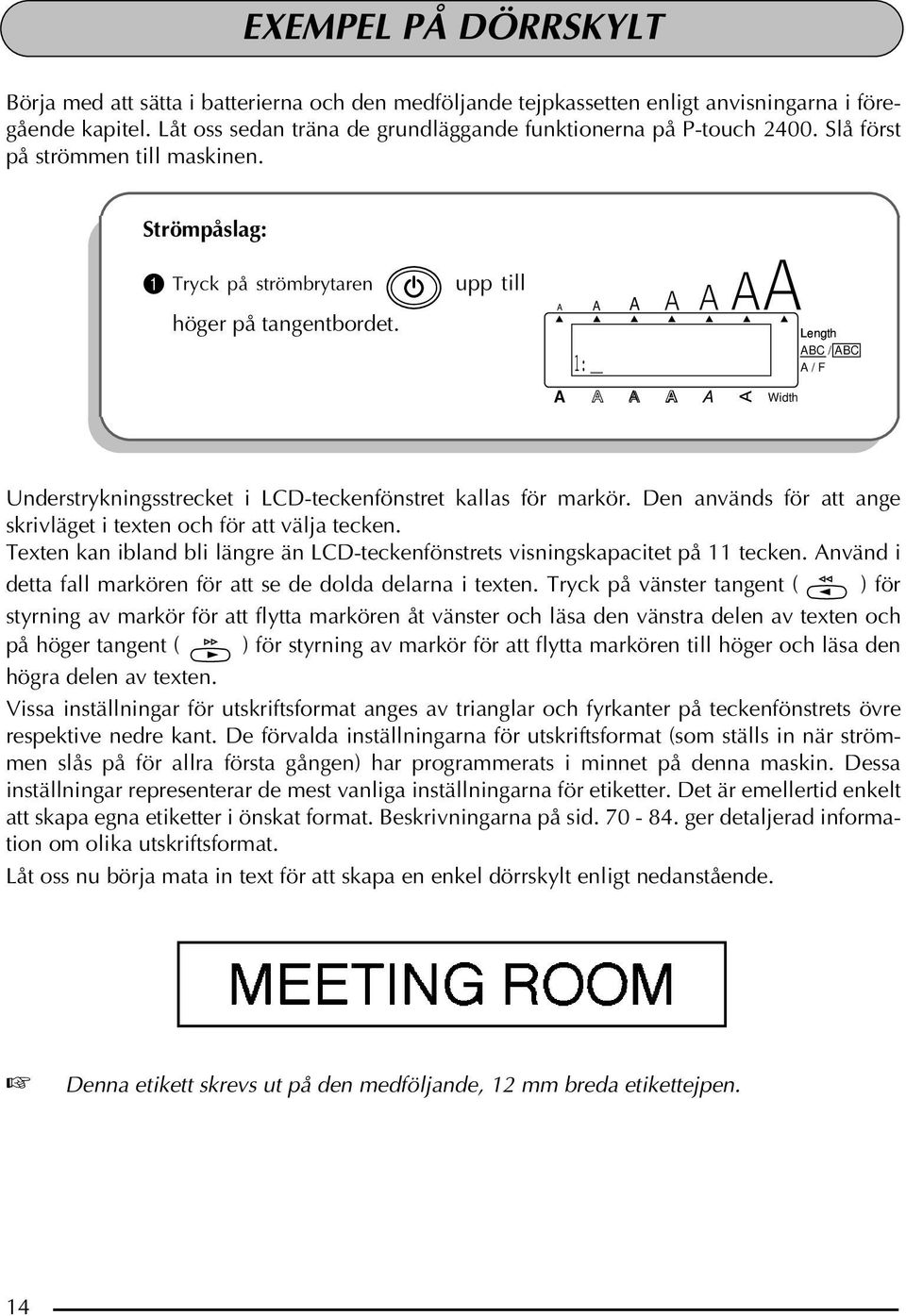

18 EXEMPEL PÅ DÖRRSKYLT Börja med att sätta i batterierna och den medföljande tejpkassetten enligt anvisningarna i föregående kapitel. Låt oss sedan träna de grundläggande funktionerna på P-touch Slå först på strömmen till maskinen. Strömpåslag: 1 Tryck på strömbrytaren upp till höger på tangentbordet. ABCDEFGHIJKL 1: _ Understrykningsstrecket i LCD-teckenfönstret kallas för markör. Den används för att ange skrivläget i texten och för att välja tecken. Texten kan ibland bli längre än LCD-teckenfönstrets visningskapacitet på 11 tecken. Använd i detta fall markören för att se de dolda delarna i texten. Tryck på vänster tangent ( ) för styrning av markör för att flytta markören åt vänster och läsa den vänstra delen av texten och på höger tangent ( ) för styrning av markör för att flytta markören till höger och läsa den högra delen av texten. Vissa inställningar för utskriftsformat anges av trianglar och fyrkanter på teckenfönstrets övre respektive nedre kant. De förvalda inställningarna för utskriftsformat (som ställs in när strömmen slås på för allra första gången) har programmerats i minnet på denna maskin. Dessa inställningar representerar de mest vanliga inställningarna för etiketter. Det är emellertid enkelt att skapa egna etiketter i önskat format. Beskrivningarna på sid ger detaljerad information om olika utskriftsformat. Låt oss nu börja mata in text för att skapa en enkel dörrskylt enligt nedanstående. Denna etikett skrevs ut på den medföljande, 12 mm breda etikettejpen. 14

19 INMATNING AV TEXT Eftersom hela texten skrivs med versaler, använder vi läget för inmatning av versaler för att skriva versaler utan att behöva hålla Symbol Shift intryckt. Övergång till läget för inmatning av versaler: 2 Håll Code intryckt och tryck en gång på. Indikatorn tänds på teckenfönstrets vänstra kant. ABCDEFGHIJKL 1: _ Låt oss nu mata in texten på samma sätt som på en skrivmaskin eller genom att använda tangentbordet till en dator. Inmatning av MEETING: 3 Tryck en gång på M två gånger på Tape E och därefter en gång på T, ABCDEFGHIJKL Barcode I, N ñ och G i den följden. 1: MEETING_ Alla bokstäver matas in som versaler. Feed&Cut Mellanslagstangenten ( Space ) används för inmatning av mellanrum, precis på samma sätt som på en skrivmaskin eller på tangentbordet till en dator. Feed&Cut Mellanslagstangenten ( Space ) används inte på samma sätt som den högra tangenten ( ), för styrning av markör, som används för att flytta markören i redan inmatad text utan att några mellanrum matas in. 15

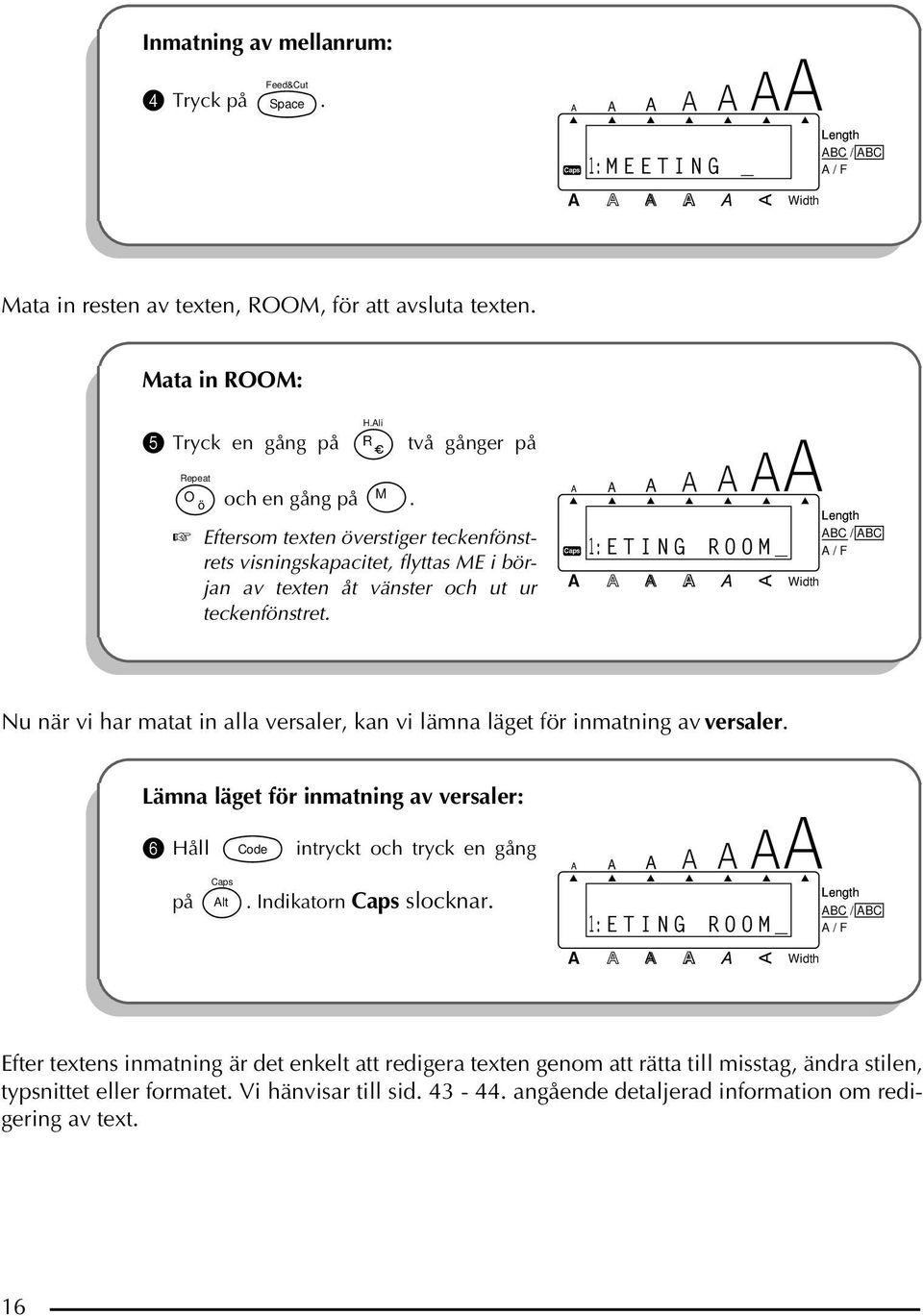

20 Inmatning av mellanrum: Feed&Cut 4 Tryck på Space. ABCDEFGHIJKL 1: MEETING _ Mata in resten av texten, ROOM, för att avsluta texten. Mata in ROOM: 5 Tryck en gång på R två gånger på H.Ali Repeat O och en gång på M ö. Eftersom texten överstiger teckenfönstrets visningskapacitet, flyttas ME i början av texten åt vänster och ut ur teckenfönstret. ABCDEFGHIJKL 1: ETING ROOM_ Nu när vi har matat in alla versaler, kan vi lämna läget för inmatning av versaler. Lämna läget för inmatning av versaler: 6 Håll Code intryckt och tryck en gång på. Indikatorn slocknar. ABCDEFGHIJKL 1: ETING ROOM_ Efter textens inmatning är det enkelt att redigera texten genom att rätta till misstag, ändra stilen, typsnittet eller formatet. Vi hänvisar till sid angående detaljerad information om redigering av text. 16

21 UTSKRIFT Denna maskin har olika möjligheter till formatering, men i detta exempel skall vi använda de förvalda inställningarna för utskriftsformat vid utskrift, Efter utskrift klipps etiketten automatiskt av. Utskrift av dörrskylt: Mirror 7 Tryck en gång på Print. Meddelandet WORKING visas strax innan etiketten skrivs ut. Därefter visas COPIES 1/1 under utskrift av etiketten. Efter val av ON till A.Cut klipps etiketten automatiskt av efter utskrift. WORKING COPIES 1/ 1 17

22 EXEMPEL PÅ ADRESSETIKETT Vid inmatning av texten till den flerradiga etiketten i detta exempel, kommer vi att lära oss att skapa dekorativa etiketter genom att använda olika formatinställningar. En 5 radig, som denna adressetikett, kan endast skrivas ut på 18 mm eller 24 mm bred etikettejp. Före inmatning av vår nya text måste vi radera texten, som matades in när P-touch användes förra gången, från arbetsområdet i teckenfönstret. Vi kan välja att radera all text och återställa alla formatinställningarna (Typsnitt, Teckenstorlek, Bredd, Stilar, Understrykning, Inramning, Marginalbredd, Horisontell anpassning, Tabbstopp, Spegelvänd utskrift och Etikettlängd) till respektive initiallägen eller bara radera texten. Radering av all text och återställning av formatinställningarna: 1 Håll Code intryckt och tryck en gång Clear på. TEXT&FORMATS TEXT ONLY 2 Eftersom du redan valt TEXT&FORMATS, tryck på. När du inte har valt TEXT&FORMATS, Home tryck på eller för att välja End det. ABCDEFGHIJKL 1: _ 18

23 INMATNING AV TEXT Låt oss börja med att mata in Bill Reynolds, den första textraden. Inmatning av Bill Reynolds: Symbol 3 Håll Shift intryckt och tryck en gång på B Barcode och släpp upp Symbol Shift på I L och två gånger på.. Tryck en gång OK TO 1: Bill_ Feed&Cut 4 Tryck på Space. OK TO 1: Bill _ 5 Mata in Reynolds. Även denna gång överstiger texten teckenfönstrets visningskapacitet. Det gör att Bil flyttas åt vänster och ut ur teckenfönstret. OK TO 1: l Reynolds_ Vid inmatning av text till en flerradig etikett används returtangenten ( ) för att avsluta en rad och börja den nästa. Pilen (radreturteckenet) på ( ) ianger slutet på en rad. Att avsluta den första raden för att börja den nästa: 6 Tryck på. 1: Bill Reynol 2: _ 19

24 Nu kan vi mata in adressen ABC Transport: 29 Main St., Highbury, London, N51J2; (0122) Inmatning av företagsnamn, adress och telefonnummer: 7 Mata in ABC Transport och tryck sedan på. 2: ABC Transpo 3: _ 8 Mata in 29 Main St. och tryck sedan på. 3: 29 Main St. 4: _ 9 Mata in Highbury, London N51J2 och tryck sedan på. 4: Highbury, L 5: _ 0 Mata in (0122) Inmatning Symbol av citationstecken ( och ) : tryck på Shift och 9 respektive 0. Se sid. 37 för detaljer. 4: ury, London 5: ) _ 20

25 FORMATERING AV TEXT Vi har nu matat in den önskade texten. Om vi nu skulle skriva ut texten, skulle den skrivas med de förvalda inställningarna för utskriftsformat. Texten skulle skrivas ut med rak vänsterkant och 25 mm marginaler och skulle varken ramas in eller strykas under. Dessutom skulle teckenstorleken väljas automatiskt (läget AUTO), typsnittet skulle vara HELSINKI och stilen NORMAL. Vi hänvisar till sid angående detaljerad information om inställningar för utskriftsformat. Låt oss denna gång anta att vi vill skriva ut texten i annan stil med typsnittet BRUSSELS och rama in texten med NONE 4 mm marginaler. Vi måste därför ändra utskriftsformatet. Val av typsnittet BRUSSELS: A Håll Code intryckt och tryck en gång Font på. Fortsätt att hålla Code intryckt 1 æ tills det valda typsnittet visas. FONT HELSINKI B Håll Code intryckt och fortsätt att trycka på Font 1 æ Släpp sedan upp Code. så att BRUSSELS visas. Val av ROUND till inramning av texten: FONT BRUSSELS C Håll Code intryckt och tryck en gång ABC = på. Fortsätt att hålla Code intryckt 6 é tills det valda läget för inramning visas. FRAME OFF D Håll Code intryckt och fortsätt att trycka på ABC = 6 é upp Code. så att ROUND visas. Släpp sedan FRAME ROUND 21

26 Val av marginalbredd NONE (tangenten Tape): E Håll Code intryckt och tryck en gång Tape på E. Fortsätt att hålla Code intryckt tills den valda marginalbredden visas. FEED FULL F Håll Code intryckt och fortsätt att trycka på Tape E sedan upp Code. så att NONE visas. Släpp FEED NONE Både före och efter inmatning av önskad text är det möjligt att formatera texten. Det ovanstående tillvägagångssättet kan även användas för att ändra andra inställningar för utskriftsformatet. UTSKRIFT Mirror För att endast skriva ut en etikett, skulle vi nu trycka på Print. Låt oss denna gång anta att vi behöver adressetiketter till tre brev. Vi måste därför skriva ut tre etiketter med samma text. Utskrift av tre etiketter med samma text: G Håll Code intryckt och tryck en gång Repeat på. O ö / H Tryck på 3 å. Siffran som anger antalet kopior kan matas in genom att trycka på lämpliga siffertangenter eller genom att Home välja den med och. End COPIES 1 COPIES 3 22

27 I Tryck på och antalet kopior under utskriften. för utskriftsstart. Meddelandet WORKING visas strax före utskrift WORKING COPIES 1/ 3 COPIES 2/ 3 COPIES 3/ 3 Efter val av ON till A.Cut klipps etiketten automatiskt av efter utskrift. 23

28 EXEMPEL PÅ ETIKETT FÖR LAGERHYLLA I detta sista exempel kommer vi att träna användning av tangenten, lokal formatering och vissa speciella egenskaper som streckkod och numrering. De nedanstående etiketterna som beskriver varor som förvaras på en lagerhylla är s. k. flerblocks etiketter med blandad formatering. Etiketterna i detta exempel skapades för utskrift på en 18 mm bred etikettejp. Före inmatning av den nya texten måste vi radera texten som matades in förra gången när P-touch användes. Radering av text från arbetsområdet före inmatning av text för en ny etikett: 1 Håll Code intryckt och tryck en gång Clear på. TEXT&FORMATS TEXT ONLY 2 Eftersom du redan valt TEXT&FORMATS, tryck på. När du inte har valt TEXT&FORMATS, Home tryck på eller för att välja End det. ABCDEFGHIJKL 1: _ 24

29 INMATNING AV TEXT Nu kan vi börja mata in texten för vår etikett för lagerhylla. Inmatning av hyllnummer (första textblocket): 3 Mata in B1. 1: B1_ För varje ny textrad måste vi skapa ett nytt block. Detta gör att vi måste mata in texten för denna etikett i tre separata block. Eftersom vi nu skall gå över från ett enradigt textblock till ett tre block, skall vi trycka på New Block istället för returtangenten. Tecknet ( ) för nytt block anger slutet på ett textblock. Vi hänvisar till TANGENTEN NEW BLOCK på sid. 40 angående detaljer. Att skapa ett nytt textblock: 4 Håll Code intryckt och tryck en gång på. 1: B1 1: _ Inmatning av företagsadress (andra textblocket): 5 Mata in ABC Transport. Tryck sedan på. 1: ABC Transpo 2: _ 25

30 6 Mata in 29 Main St., tryck sedan på. 2: 29 Main St. 3: _ 7 Mata in Highbury, London N51J2, håll Code intryckt och tryck en gång på. 3: Highbury, L 1: _ Nu skall vi mata in det tredje textblocket: streckkoden. Trots att det finns många olika förvalda streckkoder i denna maskin, skall vi välja CODE 39 beroende på att antalet siffror i denna streckodstyp är obegränsat. Vi hänvisar till STRECKKODER på sid angående detaljer. Tillägg av streckkod som varukod (tredje textblocket): 8 Håll Code intryckt och tryck en gång Barcode på I. CODE 39 26

31 I det fall att vi önskar använda en annan typ av streckkod eller ändra initialinställningarna för Home streckkodsparametrar, trycker vi på och använder sedan tangenterna för styrning av markören för att ändra parametrarna. Men eftersom vi vill använda initialinställningarna i vårt tredje exempel, kan vi börja mata in streckkodsdata. Inmatning av streckkodsdata: 9 Mata in CODE Tryck på. 3: Highbury, L 1: _ FORMATERING AV TEXT Efter inmatning av vår text, kan vi nu formatera den. Som nästa steg skall vi använda lokal formatering för att ändra stilen på hyllnumret B1 eftersom vi vill framhäva hyllnumret. Lokal formatering används för att välja en del av texten till formatering och för att ändra typsnittet, teckenstorleken, teckenbredden, stilen, understryknings- och/eller inramningssättet, så att den delen av texten kommer att skilja sig från resten av texten. Eftersom endast tecknen i textblocket där markören står formateras, måste vi först flytta markören så att den befinner sig inom det första textblocket. Flyttning av markören till första textblocket: A Håll Code Home intryckt och tryck på. Snabb flyttning av markör från block till block: håll Symbol Shift på eller. intryckt och tryck 1: B1 27

32 Val av stilen SOLID till det första textblocket: B Håll Code intryckt och tryck en gång Local på. A ä BLOCK FORMAT 1: B1 C Håll Code intryckt och tryck en gång på. 4 œ STYLE NORMAL D Håll Code intryckt och fortsätt att trycka på 4 œ upp Code. så att SOLID visas. Släpp 1: B1 UTSKRIFT Låt oss anta att vi behöver två etiketter för två olika hyllor B1 och B2, men att vi använder samma streckkod på båda etiketterna. För att kunna göra detta, skall vi använda numrering för att skriva ut två kopior av samma etikett så att hyllnumret höjs automatiskt efter utskrift av varje etikett. Se NUMRERING på sid för detaljer om numrering. Hur numrering används: E Håll Code intryckt och tryck en gång Number på P +. START POINT? 1: B1 28

33 F Tryck på så att 1 börjar blinka. START POINT? 1: B1 G Tryck på. END POINT? 1: B1 H Tryck på eftersom vi bara skall ha siffran 1 på numreringsfältet.. I Tryck en gång på 2 ø. Siffran kan matas in genom att trycka på lämpliga siffertangenter eller Home genom att välja den med eller. End Size NUMBER 1 NUMBER 2 29

34 J Tryck på för utskrift av etiketterna. Efter val av ON till A.Cut klipps etiketten automatiskt av efter utskrift. WORKING COPIES 1/ 2 COPIES 2/ 2 Med dessa tre exempel har vi lärt oss att använda många av de grundläggande funktionerna på P-touch Nu är det dags att börja skapa egna etiketter. Vi hänvisar till beskrivningarna i efterföljande kapitel angående detaljerad information om funktioner och tangenter. 30

35 Vägleding 31

36 STRÖMBRYTAREN ON/OFF Strömbrytaren ( ) finns upp till höger på tangentbordet. Förutsatt att batterierna har satts i eller att maskinen drivs nätansluten med batterieliminatorn, tillval, visas den senast inmatade texten på arbetsområdet i teckenfönstret efter strömpåslag. Detta gör att det är möjligt att avbryta arbetet med en viss etikett och slå av maskinen för att efteråt, vid ett senare tillfälle, fortsätta att arbeta med samma text, utan att behöva mata in den på nytt. Maskinen slås automatiskt av när det tar minst fem minuter innan en tangent trycks in. Texten på arbetsområdet lagras i minnet och visas på nytt efter att strömmen slagits på igen. Strömpåslag: Tryck på. Den senast inmatade texten visas i LCD-teckenfönstret. Strömavslag: Tryck på. Texten, som visas på arbetsområdet, lagras i minnet. 32

37 TANGENTER FÖR STYRNING AV MARKÖR Två rader med 11 tecken visas i LCD-teckenfönstret. Det är emellertid möjligt att mata in i teckenfönstret en text som består av upp till 255 tecken. Vid granskning och redigering av inmatad text används tangenterna för markörens styrning för att flytta på markören, så att olika delar av texten visas i teckenfönstret. VÄNSTER TANGENT FÖR STYRNING AV MARKÖR Flyttning av markör över ett tecken åt vänster: Tryck en gång på. Om markören står vid början av en rad när denna tangent trycks in, flyttas markören till slutet av föregående rad. Flyttning av markör över flera tecken åt vänster: Håll intryckt tills markören har flyttats till önskat läge. Flyttning av markör till början av samma rad: Håll Code intryckt och tryck på. Flyttning av markören till början av textblocket där markören står: Symbol Håll Shift intryckt och tryck på. Om markören redan står vid början av ett block när dessa tangenter trycks in, flyttas markören till början av föregående block. HÖGER TANGENT FÖR STYRNING AV MARKÖR Flyttning av markör över ett tecken åt höger: Tryck en gång på. Om markören står vid slutet av en rad när denna tangent trycks in, flyttas markören till början av nästa rad. Flyttning av markör över flera tecken åt höger: Håll intryckt tills markören har flyttats till önskat läge. Flyttning av markör till slutet av samma rad: Håll Code intryckt och tryck på. Flyttning av markören till början av nästa textblock: Symbol Håll Shift intryckt och tryck på. Om markören redan står vid början av sista textblocket när denna tangent trycks in, flyttas markören till slutet av texten. 33

38 TANGENT MED UPPÅTRIKTAD PIL FÖR STYRNING AV MARKÖR Flyttning av markör uppåt till föregående rad: Home Tryck en gång på. Om markören redan står på första textraden, flyttas den till början på den raden. Flyttning av markör över flera rader uppåt: Home Håll intryckt tills markören har flyttats till önskad rad. Flyttning av markör till första raden i texten: Håll Code Home intryckt och tryck på. TANGENT MED NEDÅTRIKTAD PIL FÖR STYRNING AV MARKÖR Flyttning av markör nedåt till nästa rad: Tryck en gång på. End Om markören redan står på den sista raden i texten, flyttas den till slutet på den raden. Flyttning av markör över flera rader nedåt: Håll intryckt tills markören har flyttats till önskad rad. End Flyttning av markör till den sista raden i texten: Håll Code intryckt och tryck på. End 34

39 TANGENTERNA CODE, ALT & SHIFT De flesta tecken matas in genom att trycka på motsvarande tangenter. För att använda speciella funktioner och mata in versaler accenttecken eller vissa specialtecken, måste de följande tangenterna användas. TANGENTEN CODE Att utnyttja funktioner vars namn anges med bokstäver ovanför tangenterna: Håll Code intryckt och tryck på tangenten under namnet på önskad funktion. TILL EXEMPEL Hur inmatning av specialtecken startas: ABCDEFGHIJKL 1: ABC_ Håll Code intryckt och tryck en gång Symbol på Shift. []<> 1: ABC_ 35

40 TANGENTEN ALT Inmatning av färgade tecken till höger på tangenterna: 1 Tryck en gång på för att gå över till läget. Indikatorn tänds på teckenfönstrets vänstra kant. 2 Inmatning av ett färgat tecken ned till höger på en tangent: tryck på tangenten med önskat tecken. Inmatning av ett färgat tecken upp till höger på en tangent: håll tangenten med önskat tecken. Symbol Shift intryckt och tryck på 3 Tryck en gång till på för att lämna läget. Indikatorn slocknar. TILL EXEMPEL Inmatning av plustecknet +: 1 Tryck en gång på. ABCDEFGHIJKL 1: 123_ Symbol Number 2 Håll Shift intryckt och tryck på P +. ABCDEFGHIJKL 1: 123+_ 3 Tryck en gång till på. ABCDEFGHIJKL 1: 123+_ 36

41 SKIFTTANGENTEN Inmatning av en versal eller ett tecken upp till vänster på en tangent: Symbol Håll Shift intryckt och tryck på tangenten med önskad bokstav eller önskat tecken. TILL EXEMPEL Inmatning av %: ABCDEFGHIJKL 1: 5_ Symbol ABC Håll Shift % intryckt och tryck på. 5 à ABCDEFGHIJKL 1: 5%_ LÄGET CAPS Läget för inmatning av versaler fungerar på samma sätt som intryckning av kontinuerlig inmatning av versaler. Inmatning av versaler: Symbol Shift. Det möjliggör 1 Håll Code intryckt och tryck på Indikatorn tänds på teckenfönstrets vänstra kant. ABCDEFGHIJKL 1: _ 2 Tryck på tangenterna med önskade bokstäver eller tecken. 3 Håll Code intryckt och tryck på för att lämna läget för inmatning av versaler. Indikatorn slocknar. 37

42 MELLANSLAGSTANGENTEN Mellanslagstangenten ( Space ) används för inmatning av mellanslag mellan tecknen i texten. Den skiljer sig från höger tangent ( ), för styrning av markör, som används för att flytta på markören utan att mata in mellanslag. Inmatning av mellanslag: Feed&Cut Tryck på Space. Feed&Cut TILL EXEMPEL Inmatning av mellanslag: ABCDEFGHIJKL 1: J._ Feed&Cut Tryck på Space. ABCDEFGHIJKL 1: J. _ 38

43 RETURTANGENTEN (märkt med pil) Returtangenten ( ) på denna maskin används på samma sätt som returtangenten på en skrivmaskin eller en ordbehandlare, nämligen för att avsluta en textrad och börja en ny. Tryck på returtangenten efter inmatning av en textrad för att börja nästa rad och flytta markören dit. Varje textblock kan bestå av upp till sju rader. Om trycks in när markören står på den sjunde raden, visas felmeddelandet 7 LINE LIMIT! i teckenfönstret. Bandbredder Max. antal rader som kan skrivas ut 6 mm 1 9 mm 2 12 mm 3 18 mm 5 24 mm 7 Returtangenten kan också användas för att välja en post på en lista (t. ex. för att mata in ett specialtecken eller ett accenttecken) eller för att mata in vald inställning. Vissa frågor som ber användaren att bekräfta vissa kommandon kan visas i LCD-teckenfönstret, speciellt när den valda funktionen kommer att radera eller påverka en textfil. I detta fall svaras frågan med ja genom att trycka på. Tryck på Clear för att svara nej. Vi hänvisar till TANGENTEN DELETE sid. 43. Inmatning av en ny rad: Tryck på. Radreturtecknet, pilen på ( ), anger slutet på en rad. Val av önskad post på en lista: Tryck på. Inmatning av ja som svar på en fråga: Tryck på. 39

44 TANGENTEN NEW BLOCK Ett nytt block måste skapas varje gång när antalet rader i en del av texten ändras. En etikett kan bestå av upp till fem block. Om markören befinner sig inom det femte blocket när du håller Code intryckt och trycker på, visas felmeddelandet 5 BLOCK LIMIT! i teckenfönstret. Om markören står mitt i ett textblock när du håller Code, intryckt och trycker på, delas blocket upp i två block och tecknet till vänster om markören blir det sista tecknet i blocket Tillägg av ett nytt block: Håll Code intryckt och tryck en gång på. Tecknet ( ) för nytt block visas för att ange slutet på blocket. TILL EXEMPEL Tillägg av ett nytt textblock: 1: K s Garden_ Håll Code intryckt och tryck en gång på. 1: K s Garden 1: _ 40

45 TABBSTOPP Använd tabbstopp för att dela upp en rad text i separata delar. På detta sätt kan du skapa perfekta kolumner utan att mata in flera mellanslag. Avståndet mellan alla tabbstopp är lika långt och det mäts från början på raden eller från föregående tabbstopp när fler än ett tabbstopp har matats in. Avståndet kan ställas in från 0,0 till 30,0 cm. Det maximala antalet tabbstopp i en text är 50. Om 50 tabbstopp redan har matats in när Tab Set Q trycks in, visas meddelandet TAB LIMIT!. Inställning av avståndet mellan tabbstop: 1 Håll Code intryckt och tryck en gång på W. Det valda avståndet visas. 2 Home Tryck gång på gång på eller End så att önskat avstånd visas eller använd siffertangenterna för att mata in önskat avstånd. 3 Tryck på. Inmatning av tabbstopp: Håll Code intryckt och tryck en gång på m Q. ( ) visas på textområdet för att ange tabbläget. Om texten före ett tabbstock fortsätter förbi läget där nästa text skall börja, flyttas texten till nästa tabbstopp. T. ex. : om avståndet mellan tabbarna har valts till 5 cm och den nedanstående texten matas in: skrivs etiketten ut enligt nedanstående: Tab Tab Set 1: ABC DEF GHI 2: JKLMNOPQRST U ABC DEF GHI JKLMNOPQRST U Marginal Tabb (5 cm) Tabb (5 cm) Marginal 41

46 TILL EXEMPEL Val av avstånd mellan tabbar: 1 Håll Code intryckt och tryck en gång Tab på W. TAB LENGTH 5.0cm 2 Tryck på så att 2,5 cm visas. End 3 Tryck på. Inmatning av ett tabbstopp: TAB LENGTH 2.5cm Håll Code intryckt och tryck en gång Tab Set på Q. ABCDEFGHIJKL 1: Part No. 42

47 TANGENTEN DELETE Clear Backstegaren ( ) används för radering av tecken åt vänster från och med tecknet till vänster om markören. Den skiljer sig från vänster piltangent ( ) för styrning av markör, som endast används för att flytta på markören utan att radera tecken. Backstegaren kan även användas för att avbryta de flesta funktioner och för återgång till oförändrad text på arbetsområdet i teckenfönstret. Vissa frågor som ber användaren att bekräfta ett kommando kan visas i LCD-teckenfönstret, speciellt när den valda funktionen raderar eller påverkar en textfil. Tryck i detta fall på att svara nej. Clear för Tryck på för att svara ja. Vi hänvisar till RETURTANGENTEN (märkt med pil) på sid. 39. Radering av ett tecken: 1 Tryck på, Home, eller End för att flytta markören under tecknet till höger om tecknet som skall raderas. 2 Tryck en gång på. Radering av flera tecken: Home 1 Tryck på,, eller för att flytta markören under tecknet till höger om End det sista tecken som skall raderas. Clear 2 Håll intryckt tills de önskade tecknen har raderats. Att avsluta en funktion utan att ändra på texten: Clear Tryck på för att återgå till texten. Att svara nej på en fråga: Clear Tryck på. Clear 43

48 TANGENTEN LINE Denna tangent används för enkel radering av en hel textrad. Radering av en rad från texten: Home 1 Tryck på,, eller för att flytta markören under något tecken på End raden som skall raderas. ) 2 Håll Code intryckt och tryck en gång på. Line ) Med vart tryck på, medan Code hålls intryckt, raderas den rad där markören står från texten. TILL EXEMPEL 0 ù Line 0 ù Radering av raden : 1: s Garden 2: _ ) Håll Code och tryck en gång på. Line 0 ù 1: K s Garden 2: _ 44

49 TANGENTEN CLEAR (backsteg) När teckenfönstret skall tömmas före inmatning av ny text, kan Clear användas för att välja radering av all text och återställning av alla formatinställningar (Typsnitt, Teckenstorlek, Bredd, Stilar, Understrykning, Inramning, Marginalbredd, Horisontell anpassning, Tabbstopp, Spegelvänd utskrift och Etikettlängd) till respektive initiallägen eller radering av bara texten. Radering av all text och återgång till de förvalda inställningarna för utskriftsformat: 1 Håll Code intryckt och tryck på. Home 2 Tryck gång på gång på eller för att välja TEXT&FORMATS (börjar blinka). Återgång till texten utan att radera någonting: tryck på Clear. 3 Tryck på. TILL EXEMPEL Clear End Radering av all text och återställning av alla formatinställningar: 1: s Garden 2: _ 1 Håll Code och tryck på. Clear TEXT&FORMATS TEXT ONLY Home 2 Tryck gång på gång på så att TEXT&FORMATS börjar blinka. TEXT&FORMATS TEXT ONLY 45

50 3 Tryck på. 1: _ Radering av bara text: 1 Håll Code och tryck på. Home 2 Tryck gång på gång på eller för att välja TEXT ONLY (börjar blinka). Återgång till texten utan att radera någonting: tryck på Clear. 3 Tryck på. Clear End TILL EXEMPEL Radering av bara text: 1: s Garden 2: _ Clear 1 Håll Code och tryck på. TEXT&FORMATS TEXT ONLY 46

51 2 Tryck gång på gång på så att TEXT End ONLY börjar blinka. TEXT&FORMATS TEXT ONLY 3 Tryck på. 1: _ 47

52 TANGENTER FÖR INMATNING AV KOMBINERADE TECKEN Vissa ord innehåller s.k. sammansatta bokstäver, d. v. s. bokstäver som består av en bokstav och ett diakritiskt tecken. Denna maskin kan både visa och skriva ut dessa bokstäver. De diakritiska tecken, som kan kombineras med bokstäver, är: ˆ,,, ` och ~. Vissa kombinerade tecken, som t. ex. ü, ç, och ñ finns på de övre halvorna på vissa tangenter och matas in genom att trycka på. Kontrollera före inmatning av kombinerade tecken enligt nedanstående om önskat tecken finns märkt på övre halvan på någon tangent. Följande diakritiska tecken och kombinerade bokstäver finns på denna maskin: Diakritiska tecken Inmatning av kombinerade tecken: ˆ ` ~ Bokstäver de kan kombineras med a e i o u A E I O U a e i o u y A E I O U a e i o u A E I O U a e i o u A E I O U a n o A N O 1 Inmatning av ett färgat, diakristiskt tecken på en tangent: tryck en gång på. Indikatorn. tänds. Inmatning av ett diakritiskt tecken på den övre halvan på en tangent: håll Symbol Shift intryckt. ` 2 Tryck på tangenten ( eller :. ij ) med önskat diakritiskt tecken. Tecknet matas in. ˆ 3 Tryck på tangenten med önskad bokstav som skall kombineras med det diakritiska tecknet. Bokstaven med valt diakritiskt tecken skrivs in i texten. När en viss bokstav inte kan kombineras med ett visst diakritiskt tecken (vi hänvisar till ovanstående tabell), skrivs bokstaven istället för tecknet som raderas. 48

53 TILL EXEMPEL Inmatning av det kombinerade tecknet ë: Symbol 1 Håll Shift intryckt och tryck en gång på ` ˆ. 1:Noë_ Tape 2 Tryck på E. 1:Noë_ 49

54 INMATNING AV ACCENTTECKEN Tangenten Accent används för inmatning av bokstäver med accenttecken. Många av dessa tecken hittar du på tangenterna genom att trycka på (se sid. 36) eller så kan du mata in dem genom att trycka på tangenterna för inmatning av kombinerade tecken (se sid. 48 och 49). Bokstäverna med accenttecken delas upp i versaler och gemener med accenttecken. Följande bokstäver med accenttecken kan matas in på denna maskin: Bokstäver Bokstäver m. accenttecken Inmatning av en bokstav med accenttecken: Bokstäver Bokstäver m. accenttecken A Ä Á À Â Ã Å Æ N Ñ a ä á à â ã å æ n ñ C Ç O Ö Ó Ò Ô Õ Ø Œ c ç o ö ó ò ô õ ø œ E Ë É È Ê U Ü Ú Ù Û e ë é è ê u ü ú ù û I Ï Í Ì Î y ÿ i ï í ì î Accent 1 Håll Code intryckt och tryck på Z. Meddelandet ACCENT a y/a U? visas i teckenfönstret. 2 Tryck på tangenten med bokstaven som skall förses med accenttecken. Symbol Inmatning av en versal: håll Shift intryckt (eller håll Code intryckt och tryck på ) för att slå på före intryckning av tangenten med önskad bokstav. 3 Tryck på eller tills önskad bokstav med önskat accenttecken börjar blinka. 4 Tryck på. Bokstaven med accenttecknet matas in. Inmatning av en serie bokstäver med accenttecken: håll Code intryckt före intryckning av accenttecken. 50. Fortsätt att mata in bokstäver med accenttecken genom att välja dem enligt anvisningarna i punkt 2 och 3. Håll sedan intryckt och tryck på. Tryck på strax efter val av den sista bokstaven med önskat Code

55 TILL EXEMPEL Inmatning av É: Accent 1 Håll Code intryckt och tryck på Z. ACCENT a-y/a-u? Symbol Tape 2 Håll Shift intryckt och tryck på E. ËÉÈÊ 1: RESUM_ 3 Tryck på så att É börjar blinka. ËÉÈÊ 1: RESUM_ 4 Tryck på. 1: RESUMÉ_ 51

56 INMATNING AV SPECIALTECKEN Utöver bokstäver, tecken och siffror på tangenterna, finns det 55 specialtecken som kan matas in med hjälp av tangenten Symbol. De följande specialtecken kan matas in: Group Symbols 1 ± \ [ ] < > 2 i # β ª º D µ 3 $ DM Fr ƒ 4 5 Använding av vissa symboler som denna märkmaskin innehåller kan beröras av lokala, nationella eller europiska regler. Följaktligen bör användaren kontrollera att symbolen som skrivs följer dessa föreskrifter innan användande. Inmatning av specialtecken: 1 Håll Code intryckt och tryck på Shift. En rad med specialtecken visas i teckenfönstret. Home 2 Tryck på eller för att titta på de nästa raderna med specialtecken. Tryck på End eller så att önskat specialtecken börjar blinka. 3 Tryck på. Önskat specialtecken matas in. Symbol Inmatning av en serie specialtecken: håll Code intryckt före intryckning av. Fortsätt att mata in specialtecken genom att välja dem enligt anvisningarna i punkt 2 och 3. Håll sedan Code intryckt och tryck på. Tryck på strax efter val av det sista specialtecknet. 52

57 TILL EXEMPEL Inmatning av specialteckne : Symbol 1 Håll Code intryckt och tryck på Shift. []<> 1: DANGER_ Home 2 Tryck på eller så att raden End med visas Tryck sedan på eller så att börjar blinka. 1: DANGER_ 3 Tryck på. 1: DANGER _ 53

58 AUTOFORMAT Med autoformat skapar du snabbt och enkelt etiketter. Efter val av önskad förvald etikettmall och inmatning av text på varje fält, ändrar du enkelt stilen på etiketten genom att välja den önskade stilen bland sju förvalda teckenstilar. Sedan kan du skriva ut etiketten. Genom att använda de många förvalda autoformatmallarna kan du skapa etiketter för varje ändamål från adressetiketter till diskettetiketter eller etiketter för ljud- och videokassetter. Vi hänvisar till Vägledning i slutet av detta kapitel angående förvalda mallar och exempel på dem. Val av önskad förvald mall: 1 Håll Code intryckt och tryck en gång på Y. Indikatorn A/F tänds och SELCT LAYOUT PRESS visas i teckenfönstret. Home 2 Tryck på eller för att välja önskad mall. Feed&Cut Val av initialmallen (VCR VHS-1): tryck på Space. Namnet på mallen som du använde senast visas understruken. Om du väljer denna mall, visas texten som du matade in förra gången du använde den. End 3 Tryck på. Det första fältet i den valda mallen visas i teckenfönstret. Inmatning av text i vald mall: 4 Mata i text och tryck på efter inmatning av text i ett fält. När du trycker på efter att inmatning av text i det sista fältet, visas MENU i teckenfönstret. Ändring av teckenstil: Home 5 Tryck på eller så att kommandot CHANGE STYLE visas. End 6 Tryck på. 7 Tryck på Home eller för att välja önskad teckenstil. Feed&Cut Du kan välja initialstilen (ORIGINAL) genom att trycka på Space. End 8 Tryck på. MENU visas i teckenfönstret. Utskrift av en etikett genom att använda den valda mallen: Home 9 Tryck på eller så att kommandot PRINT visas. 0 Tryck på för att skriva ut etiketten och klippa av den automatiskt. Meddelandet WORKING visas i teckenfönstret strax före utskriftsstart och COPIES 1/1 under utskriften. Ändring av inmatad text: Home A Tryck på eller så att kommandot CONTINUE visas. End End B Tryck på. Det första fältet i den valda mallen visas i teckenfönstret. A/F 54

59 C Följ igen anvisningarna enligt punkt 4 för att redigera texten. MENU visas i teckenfönstret när du trycker på efter avslutad redigering av texten i sista fältet i mallen. Hur Autoformat avslutas: Home D Tryck på eller så att kommandot FINISH visas. Meddelandet OK TO FINISH End AUTO FORMAT? visas i teckenfönstret. E Tryck på. Texten du använde före val av autoformat visas igen i teckenfönstret. TILL EXEMPEL Texten som du matade in i den valda mallen lagras. Du kan använda den igen nästa gång du väljer samma mall. Att skapa en etikett för dokumentmapp: 1 Håll Code intryckt och tryck på Y. A/F SELCT LAYOUT PRESS Home 2 Tryck på eller så att namnet End på mall 35 (FILE SHORT) visas. 35:12 74mm FILE SHORT 3 Tryck på. 1TITLE? _ 4 Mata in 1999 Sales Report. Tryck på. MENU PRINT 55

60 Ändring av teckenstil: Home 5 Tryck på eller så att End CHANGE STYLE visas. MENU CHANGE STYLE 6 Tryck på. CHAR. STYLE ORIGINAL Home 7 Tryck på eller så att ELE- End GANT visas. CHAR. STYLE ELEGANT 8 Tryck på. MENU PRINT Utskrift: 9 Tryck på. WORKING COPIES 1/ 1 56

61 REFERENSTABELL ÖVER ALLA STILAR No. Layoutnamn Tejpbredd etikettlängd Layoutfält 11 SYMBOL? 44 DURATION? 1 VCR VHS-1 18 mm 140 mm 22 TITLE? 55 REC.MODE? 33 SUB-TITLE? 66 DATE? 2 VCR VHS-2 24 mm 77 mm 11 TITLE? 33 DATE? 22 SUB-TITLE? 11 SYMBOL? 44 DATE? 3 VCR 8mm-1 9 mm 73 mm 22 TITLE? 55 REC.MODE? 33 SUB-TITLE? 11 SYMBOL? 44 DURATION? 4 VCR 8mm-2 12 mm 92 mm 22 TITLE? 55 REC.MODE? 33 SUB-TITLE? 66 DATE? 5 VCR VHSC-1 12 mm 42 mm 11 TITLE? 22 SUB-TITLE? 11 SYMBOL? 44 DURATION? 6 VCR VHSC-2 18 mm 81 mm 22 TITLE? 55 REC.MODE? 33 SUB-TITLE? 66 DATE? 7 AUDIO-1 6 mm 80 mm 11 SYMBOL? 33 SUB-TITLE? 22 TITLE? 8 12 mm 89 mm 11 SYMBOL? 33 SUB-TITLE? AUDIO mm 89 mm 22 TITLE? mm 89 mm AUDIO mm 89 mm 11 SYMBOL? 22 TITLE? 12 DAT-1 6 mm 56 mm 11 TITLE? 22 SUB-TITLE? 13 DAT-2 9 mm 85 mm 11 SYMBOL? 33 SUB-TITLE? 22 TITLE? 14 MINI DISK-1 6 mm 59 mm 11 TITLE? 22 SUB-TITLE? 15 MINI DISK-2 24 mm 52 mm 11 TITLE? 33DURATION? 22 SUB-TITLE? 44 DATE? mm 76 mm NAME PLATE mm 76 mm 11 NAME? 22 COMPANY? mm 80 mm 11 NAME? 33 ADDRESS2? ADDRESS mm 80 mm 22 ADDRESS1? 44 ADD.3/TEL? mm 79 mm 11 TITLE? 33 NUMBER? EQUIPMENT mm 79 mm 22 NAME? 22 SLIDE 12 mm 42 mm 11 TITLE? 33 SUB-TITLE? 22 DATE? mm 57 mm PRICE mm 57 mm 11 NAME? 22 PRICE? 57

62 No. Layoutnamn Tejpbredd etikettlängd Layoutfält mm 92 mm 11 NAME? 33 NEW PRICE? SALE PRICE mm 92 mm 22 OLD PRICE? 11 NAME? 44 ADDRESS2? 27 ORGANISER L 24 mm 82 mm 22 COMPANY? 55 ADD.3/TEL? 33 ADDRESS1? 11 NAME? 44 ADDRESS2? 28 ORGANISER S 24 mm 65 mm 22 COMPANY? 55 ADD.3/TEL? 33 ADDRESS1? mm 183 mm FILE LONG mm 183 mm 11 TITLE? mm 183 mm FILE LONGV mm 183 mm 11 TITLE? mm 94 mm mm 94 mm FILE SHORT mm 74 mm 11 TITLE? 36 9 mm 74 mm mm 69 mm 11 TITLE? 33 NAME? DISK mm 69 mm 22 SUB-TITLE? mm 79 mm 11 TITLE? 33 NAME? DISK mm 79 mm 22 SUB-TITLE? 1 VCR VHS-1 2 VCR VHS-2 3 VCR 8mm-1 4 VCR 8mm-2 58

63 5 VCR VHSC-1 6 VCR VHSC-2 7 AUDIO-1 8 AUDIO-2 9 AUDIO-2 10 AUDIO-3 11 AUDIO-3 12 DAT-1 13 DAT-2 14 MINI DISK-1 15 MINI DISK-2 16 NAME PLATE 59

64 17 NAME PLATE 18 ADDRESS 19 ADDRESS 20 EQUIPMENT 21 EQUIPMENT 22 SLIDE 23 PRICE 24 PRICE 25 SALE PRICE 26 SALE PRICE 60

65 27 ORGANISER L 28 ORGANISER S 29 FILE LONG 30 FILE LONG 31 FILE LONGV 32 FILE LONGV 33 FILE SHORT 34 FILE SHORT 35 FILE SHORT 36 FILE SHORT 61

66 37 DISK DISK DISK DISK
