1 Arkeologisk utredning Med anledning av ny detaljplan för delar av fastigheterna Stadsliden 6:1-3, Olofsdal, Umeå socken och kommun, Västerbottens län Västerbottens museum/ Uppdragsverksamheten Ellinor Johansson 2015 Dnr 253/15

2 Administrativa uppgifter Beställare Peab Sverige AB och Umeå kommun Vbm dnr 253/15 Lst dnr Län Landskap Kommun Socken Västerbottens län Västerbotten Umeå Umeå stad Fastighet Stadsliden 6:1-3 Kartunderlag Koordinatsystem Undersökning Lantmäteriet SWEREF99 TM Arkeologisk utredning Utredningsperiod och Fältpersonal Ellinor Johansson och Mikael Armstrand Förberedelsearbete 1,5 Dagsverken fält 10 Dagsverken rapport 4 VBM bildnummer VBM_DB316_01 - VBM_DB316_19 Omslagsbild: Upptagning av sökschakt inom utredningsområde 2. Bildnr: VBM_DB 316_19

3 Innehållsförteckning Sammanfattning... 1 Inledning... 1 Förutsättningar för de arkeologiska insatserna... 2 Områdesbeskrivning... 2 Tidigare undersökningar... 2 Syfte och målsättning... 3 Metod och genomförande... 3 Igenläggning... 3 Resultat... 4 Slutsats av fältarbetet... 4 Referenser... 5 Bilaga 1. Schaktbeskrivning Bilaga 2. Fotokarta Bilaga 3. Fotolista

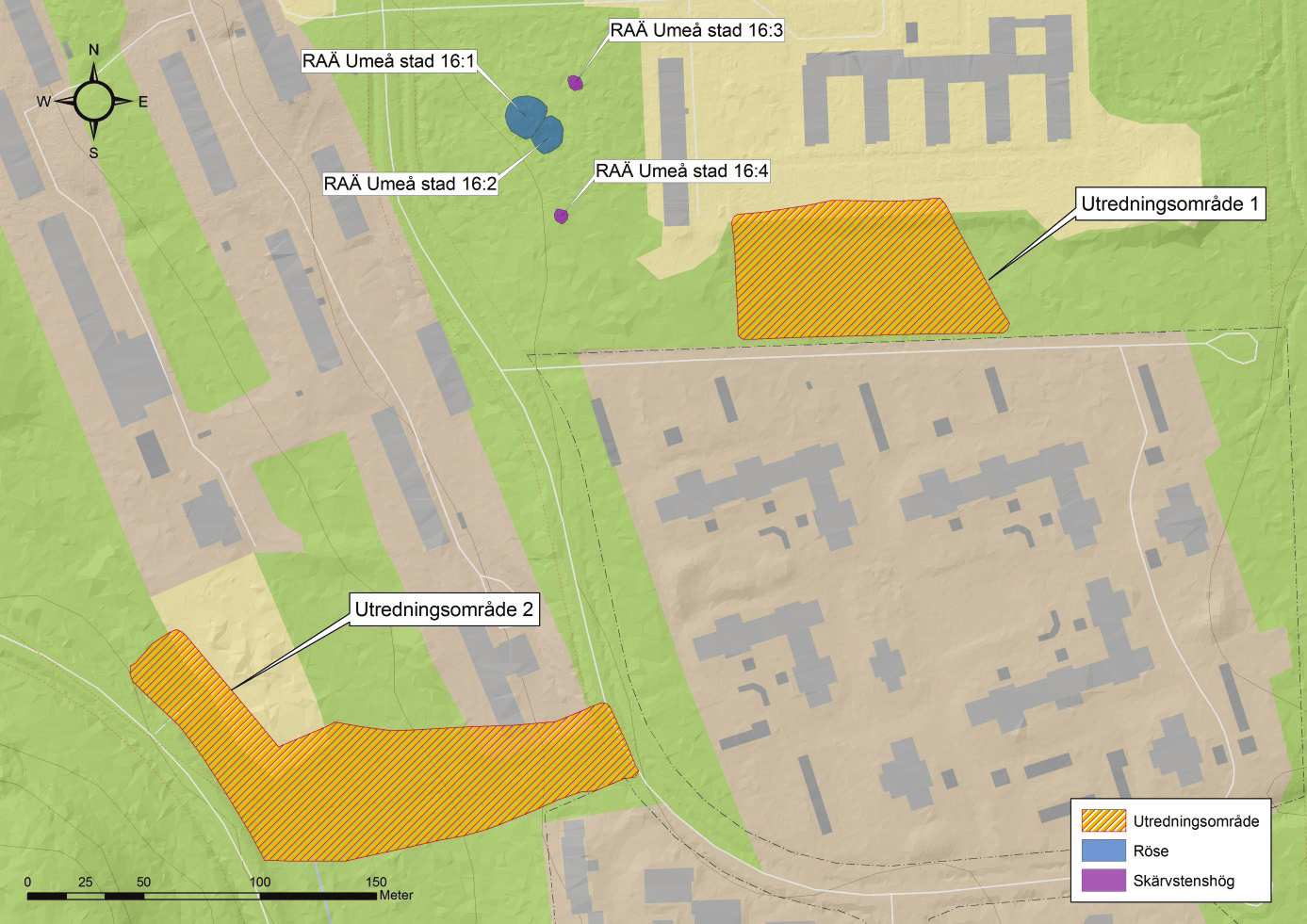

4 Sammanfattning Med anledning av planerna på att anlägga bostäder vid Språkskolan, inom fastigheten Stadsliden 6:3, samt väg och parkområden inom fastigheterna Stadsliden 6:1-2, har Västerbottens museum genomfört en arkeologisk utredning inom de båda exploateringsområdena. Syftet med den arkeologiska utredningen var att fastställa om eventuella fornlämningar berördes av exploateringen inom fastigheterna Stadsliden 6:1-3, liksom att göra en antikvarisk bedömning av lämningarnas status. Vid den arkeologiska utredningen påträffades inga anläggningar, fynd eller skörbrända stenar inom de båda utredningsområdena. Västerbottens museum föreslår därför att inga ytterligare antikvariska åtgärder behöver vidtas inför den kommande exploateringen av områdena. Inledning Med anledning av planerna på att anlägga bostäder vid Språkskolan, inom fastigheten Stadsliden 6:3, samt både väg och parkområden inom fastigheterna Stadsliden 6:1-2 (se fig. 1), har Västerbottens museum genomfört en arkeologisk utredning enligt beslut från Länsstyrelsen Västerbotten (Lst ) med stöd av 2 kap 11 Kulturmiljölagen (1988:950). Fastigheterna Stadsliden 6:1-2 ägs idag av Umeå kommun och Stadsliden 6:3 av HSB produktion AB. Exploatör för uppdraget inom fastigheten Stadsliden 6:1-2 är Umeå kommun, medan PEAB Sverige AB är exploatör inom fastigheten Stadsliden 6:3. Det arkeologiska arbetet genomfördes under maj och oktober månad. Fig. 1. Översiktskarta över utredningsområdena 1 och 2 inom fastigheterna Stadsliden 6:1-3. 1

5 Förutsättningar för de arkeologiska insatserna Områdesbeskrivning Utredningsområde 1 låg inom fastigheten Stadsliden 6:3, Umeå socken och kommun. Området bestod av ett mindre skogsparti SÖ om Språkskolans nya byggnad (se fig. 1). Marken inom utredningsområdet utgjordes av morän. Utredningsområdet bestod av skogsmark, bestående av granskog med inslag av björk. Utredningsområdet låg mellan m ö h. Utredningsområde 2 låg inom fastigheterna Stadsliden 6:1-2, Umeå socken och kommun. Området bestod av ett mindre skogsparti SÖ om Språkskolans nya byggnad (se fig. 1). Markytan inom utredningsområdet bestod av moränmark som sluttade i östlig riktning ned mot områden med siltjordar. Utredningsområdet utgjordes av skogsmark, bestående av granskog med inslag av lövträd. Utredningsområdet låg mellan m ö h. Inom de båda utredningsområdena fanns vattensjuka områden och ytor som påverkats av tidigare aktiviteter i områdena. Dessa ytor berördes inte av den arkeologiska utredningen. Tidigare undersökningar Inom fastigheten Stadsliden 6:10 (utgjorde tidigare den östra delen av fastigheten Stadsliden 6:3) fanns två gravrösen, RAÄ Umeå stad 16:1-2, samt två skärvstenshögar RAÄ 16:3-4. Gravrösena RAÄ Umeå stad 16:1-2 (se fig. 1), undersöktes och återställdes/rekonstruerades redan på 1910-talet av Ferdinand Laestadius. Mellan åren har ett flertal arkeologiska undersökningar genomförts av Umeå universitet och Västerbottens museum för att dokumentera de båda skärvstenshögarna (endast RAÄ Umeå stad 16:3 återställdes efter avslutad undersökning) och avgränsa lämningarnas fornlämningsområde (Forsberg 1999, Josephson Hesse 2003, Granholm 2013, Johansson 2015). I samband med undersökningarna påträffades sädeskorn, brända ben, huvudsakligen från säl men även får/get, samt avslag av kvarts, kvartsit, flinta, grönsten och vulkanit, ett städ, en malsten, ett eventuellt hängsmycke mm. Resultatet från den arkeologiska utredningen år 2014 visade att fornlämningsområdet utgör ytterkanten av en förhistorisk boplats. Boplatsen låg sannolikt på den plats där Språkskolan ligger idag och troligen försvann delar av boplatsområdet redan när BUP-husen byggdes under 1960/1970-talet (Johansson 2015). 2

6 Syfte och målsättning Syftet med den arkeologiska utredningen var att fastställa om eventuella fornlämningar berördes av exploateringen inom fastigheterna Stadsliden 6:1-3, liksom att göra en antikvarisk bedömning av lämningarnas status. Inom de båda utredningsområdena fanns ytor som påverkats av tidigare aktiviteter i området, liksom vattensjuka områden. Dessa ytor berördes inte av den arkeologiska utredningen. Metod och genomförande Den arkeologiska utredningen genomfördes med hjälp av grävmaskin. Ett flertal schakt upptogs inom de båda utredningsområdena och ytorna handrensades med fyllhammare och skärslev. Upptagna schakt inom utredningsområdena beskrevs, fotograferades och mättes in och koordinatsattes med RTK-GPS (i projektion SWEREF 99 TM). Igenläggning Efter överenskommelse med PEAB Sverige AB genomfördes ingen igenläggning av utredningsområde 1. Inom utredningsområde 2 lades dock samtliga schakt igen efter avslutad undersökning. Fig. 2. Översiktskarta över de upptagna schakten inom utredningsområdena 1 och 2. 3

7 Resultat Inom utredningsområde 1, som låg inom fastigheten Stadsliden 6:3, upptogs fem schakt i morän (se fig. 2 och 3, samt bilaga 1). Totalt upptogs en yta på 118 kvm med en sammanlagd volym på ca 24 m3. Vid den arkeologiska utredningen framkom inga fornlämningsindikationer i form av anläggningar, fynd eller skörbrända stenar. Inom utredningsområde 2, som låg inom fastigheten Stadsliden 6:1-2, upptogs sex schakt (varav ett djupschakt) (se fig. 2, samt bilaga 1). Totalt upptogs en yta på 342 kvm med en sammanlagd volym på ca 30 m3. Två av schakten upptogs i morän medan de övriga schakten förlades i områden med siltjord (se fig. 4, samt bilaga 1). Inga fornlämningsindikationer såsom anläggningar, fynd eller skörbrända stenar framkom. Fig. 3. Schakt 1 inom utredningsområdena 1. Samtliga av schakten upptogs i morän. Bildnr: VBM_DB 316_04 Slutsats av fältarbetet Västerbottens museum föreslår att inga fortsatta antikvariska åtgärder behöver vidtas inom de båda utredningsområdena. 4

8 Fig. 4. Schakt 8 inom utredningsområdena 2. Schaktet utgjordes av silt. Bildnr: VBM_DB 316_11 Referenser Forsberg, Lars The Bronze Age Site at Mårtensfäboda in Nysätra and the Settlement Context of the Cairns on the Coast of North Sweden. Dig it all papers dedicated to Ari Siiriäinen. Finnish Antiquarian Society. Helsingfors Granholm, Nina Arkeologisk förundersökning inför uppförandet av en ny byggnad inom fastigheten Stadsliden 6:3 Umeå kommun. Västerbottens museum/uppdragsverksamheten. Josephson Hesse, Kristina Raä 16, Mariehem, Umeå sn, Västerbotten UMARK 35 Arkeologisk Rapport. Institutionen för arkeologi och samiska studier Umeå universitet. Umeå Johansson, Ellinor Arkeologisk utredning samt slutundersökning med anledning av planerat skolgårdsbygge i anslutning till Språkskolan Stadsliden 6:3, Umeå kommun, Västerbottens län. Västerbottens museum/uppdragsverksamheten. 5

9 Schaktsbeskrivning Bilaga 1 Schaktnr Utredningsområde Metod Beskrivning Anmärkning Status/åtgärd 1 Utredningsområde 1 Maskingrävning Schaktet var ca 43x1,3 4,4 m (N S) och ca 0,10 0,20 m djupt. Schaktet utgjordes av morän. anläggningar, fynd eller 2 Utredningsområde 1 Maskingrävning Schaktet var ca 44x2,2 m (N S) och ca 0,10 0,20 m djupt. Schaktet utgjordes av morän. anläggningar, fynd eller 3 Utredningsområde 1 Maskingrävning Schaktet var ca 20x2,4 m (NNÖ SSV) och ca 0,10 0,20 m djupt. Schaktet utgjordes av morän. anläggningar, fynd eller 4 Utredningsområde 1 Maskingrävning Schaktet var ca 26x2 m (NNÖ SSV) och ca 0,10 0,20 m djupt. Schaktet utgjordes av morän. anläggningar, fynd eller 5 Utredningsområde 1 Maskingrävning Schaktet var ca 28,5x1,2 3,7 m (Ö V) och ca 0,10 0,20 m djupt. Schaktet band samman schakt 1 och 2. Schakt 5 utgjordes av morän. anläggningar, fynd eller skörbrända stenar framkom vid schaktning. 6 Utredningsområde 2 Maskingrävning Schaktet var ca 16x1,3 m (VNV ÖSÖ) och ca 0,10 m djupt. Schaktet utgjordes av morän. anläggningar, fynd eller 7 Utredningsområde 2 Maskingrävning Schaktet var ca 19x0,9 1,3 m (VNV ÖSÖ) och ca 0,15 m djupt. Schaktet utgjordes av morän. anläggningar, fynd eller 8 Utredningsområde 2 Maskingrävning Schaktet var bågformat och ca 28,5x1,2 3,7 m (V SÖ) och ca 0,35 m djupt. Schaktet utgjordes av silt. anläggningar, fynd eller 9 Utredningsområde 2 Maskingrävning Schaktet var ca 14x1,2 m (NV SÖ) och ca 0,25 m djupt. Schaktet utgjordes av silt och var delvis omrört av fyllnadsmaterial. anläggningar, fynd eller skörbrända stenar framkom vid schaktning. 10 Utredningsområde 2 Maskingrävning Schaktet var ca 7x1,3 m (VNV ÖSÖ) och ca 0,20 m djupt. Schaktet utgjordes av silt. anläggningar, fynd eller 11 Utredningsområde 2 Maskingrävning Schaktet var ca 6x1,3 m (NÖ SV) och ca 0,5 m djupt. Schaktet utgjordes av silt och var delvis omrört av fyllnadsmaterial. anläggningar, fynd eller skörbrända stenar framkom vid schaktning.

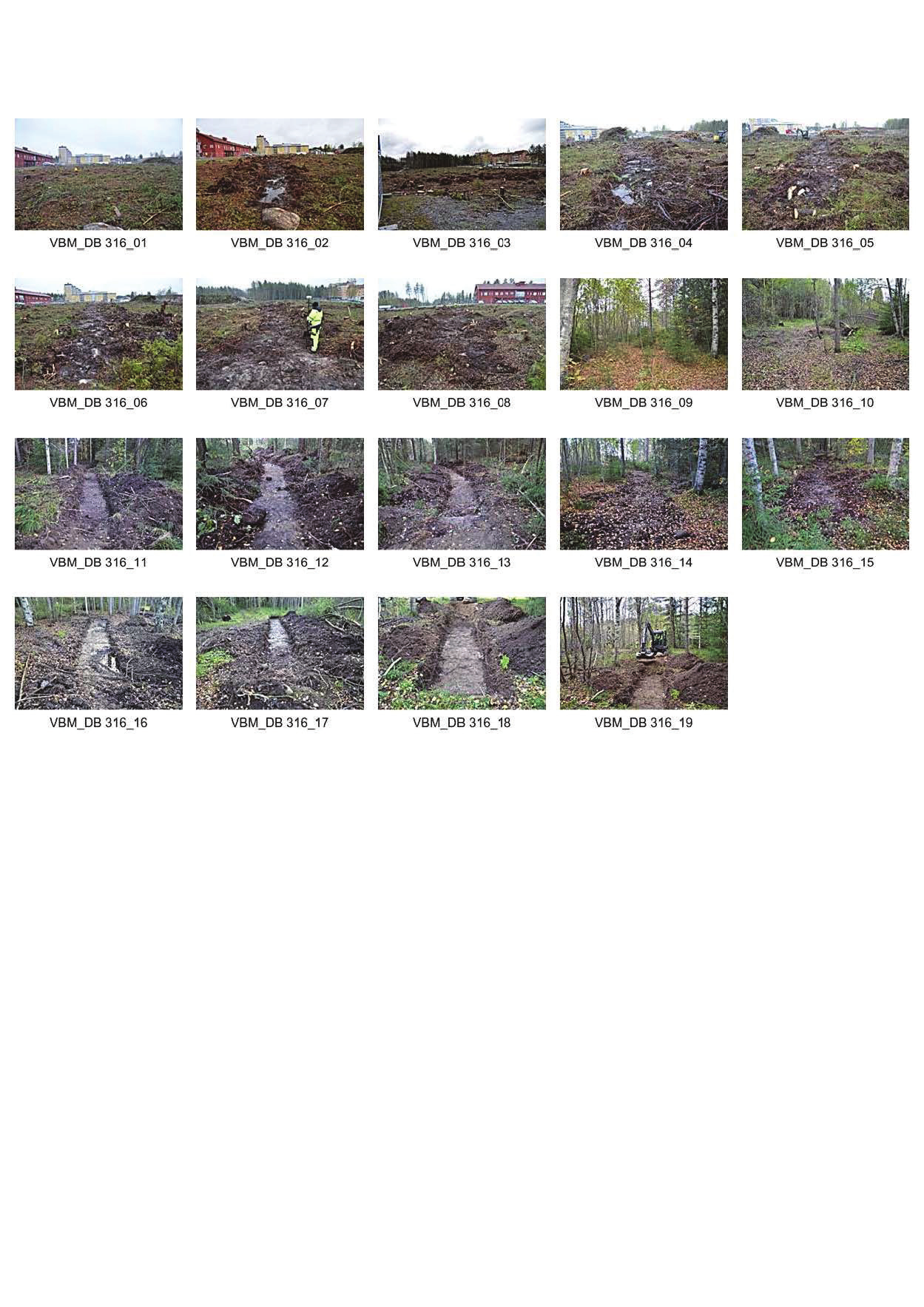

10 Fotokarta Bilaga 2

11 Fotolista Bilaga 3 Bildnummer Utredningsområde Doktyp Foto från Beskrivning VBM_DB 316_01 Utredningsområde 1 Översikt S Områdesöversikt VBM_DB 316_02 Utredningsområde 1 Översikt S Schakt 1 VBM_DB 316_03 Utredningsområde 1 Översikt NV Områdesöversikt över utredningsområdets Ö del VBM_DB 316_04 Utredningsområde 1 Översikt SSV Schakt 3 VBM_DB 316_05 Utredningsområde 1 Översikt SSV Schakt 4 VBM_DB 316_06 Utredningsområde 1 Översikt S Schakt 2 VBM_DB 316_07 Utredningsområde 1 Översikt V Schakt 5 VBM_DB 316_08 Utredningsområde 1 Översikt Ö Schakt 5 VBM_DB 316_09 Utredningsområde 2 Översikt SV Områdesöversikt VBM_DB 316_10 Utredningsområde 2 Översikt VNV Områdesöversikt VBM_DB 316_11 Utredningsområde 2 Översikt V V delen av schakt 8 VBM_DB 316_12 Utredningsområde 2 Översikt SÖ Schakt 8 det bågformade mittpartiet VBM_DB 316_13 Utredningsområde 2 Översikt SÖ SÖ delen av schakt 8 VBM_DB 316_14 Utredningsområde 2 Översikt SV Schakt 6 VBM_DB 316_15 Utredningsområde 2 Översikt NÖ Schakt 7 VBM_DB 316_16 Utredningsområde 2 Översikt V Schakt 10 VBM_DB 316_17 Utredningsområde 2 Översikt NV Schakt 9 VBM_DB 316_18 Utredningsområde 2 Översikt NÖ Schakt 11 VBM_DB 316_19 Utredningsområde 2 Arbetsbild Upptagning av schakt 11 med grävmaskin
