Kravspecifikation för FTX-system till småhus

Transkript

1 1/10 Kravspecifikation för FTX-system till småhus 1 Allmänt Kravspecifikationen avser utrustning för att förvärma uteluft genom värmeväxling mot frånluft. Kravspecifikationen gäller ej frånluftvärmepumpar. Utrustningen kan t ex bestå av ett centralaggregat med kanaliserad distribution av tilluft eller lokalt placerade aggregat. I samtliga fall avser kraven det totala system som behövs för husets ventilation. Skallkrav och börkrav ställs. Skallkrav måste uppfyllas för deltagande i tävlingen, medan börkravens uppfyllande kommer att inverka positivt på bedömningen. Övergripande mål ställs som bakgrund till kraven, men målet utgör i sig inte något krav. Skallkrav 1: De tävlande skall redovisa sina tävlingsbidrag i samma punktform som denna kravspecifikation. Ur redovisningen skall framgå hur tävlingsbidraget uppfyller kravspecifikationens skall- och börkrav.

2 2/10 2 FTX-aggregat 2.1 Energi Effektivitet Mål: Systemet skall ventilera byggnaden med god energieffektivitet. Skallkrav 1: Prestanda skall i tillämpliga delar redovisas enligt SP-mall (bilaga l). Kravet på systemets totala energibesparing ges i Skallkrav 3: Utöver det övergripande energibesparingskravet skall FTX-aggregatets temperatur- och energiverkningsgrad överstiga värden enligt nedanstående tabell: Drifttillstånd, t Verkningsgrad: Skallkrav Nr Frånluft, C Uteluft, C η t η ε (15 ) +15 0,65 0, (14 ) +7 0,65 0, (13 ) +2 0,65 0, (12 ) -7 (0,65) 0, (11 ) -15 (0,65) 0,50 *Temperatur inom parentes anger luftens fuktinnehåll i form av dess våta temperatur. Börkrav: Utöver det övergripande energibesparingskravet bör FTX-aggregatets temperaturoch energiverkningsgrad överstiga värden enligt nedanstående tabell: Drifttillstånd, t Verkningsgrad: Börkrav Nr Frånluft, C Uteluft, C η t η ε (15 ) +15 0,75 0, (14 ) +7 0,75 0, (13 ) +2 0,75 0, (12 ) -7 (0,70) 0, (11 ) -15 (0,70) 0,55 *Temperatur inom parentes anger luftens fuktinnehåll i form av dess våta temperatur. Bedömning: Prestanda provas och beräknas enligt SP-AR 1991:08 vid nominella ventilationsluftflöden (friskluft) till aggregatet av 150 m 3 /h (ca 0,05 kg/s) och vid drifttillstånd enligt nedanstående tabell. För rumsaggregat gäller att luftflödena reduceras till den andel av ventilationen som aggregatet skall klara. Eventuell cirkulationsluft skall ha samma temperaturtillstånd som frånluften och cirkulationsluftsflödet skall justeras in i enlighet med tillverkarens anvisningar. Verkningsgrader kommer att bedömas av beställargruppen med hänsyn till uppmätta värden.

3 3/ Funktion vid låg utetemperatur Mål: Aggregatet skall bibehålla sin funktion även vid låga utetemperaturer och samtidigt ge en god effektbesparing (se även och 2.1.4). Skallkrav 1: Aggregatet skall klara avfrostningsfunktionen även vid långvarig drift med utetemperaturer lägre än -20 C och 30 respektive 60 % relativt ångtryck i frånluften. Skallkrav 2: Aggregatet skall klara avledningen av smältvatten vid förhållanden enligt skallkrav 1. Rör för avledning av smältvatten skall ha minst 15 mm innerdiameter. Skallkrav 3: Kondensvatten skall inte falla ut på aggregatets ytterytor vid förhållanden enligt skallkrav 1 (yttemperatur > 12 C på delar inom bostaden). Bedömning: Funktionen bedöms i samband med laboratorieproven Täthet Mål: Aggregatet skall vara så tätt att inte ventilation och energianvändning märkbart påverkas genom internt eller externt luftläckage. Skallkrav 1: Det externa läckaget skall vara högst 3 % av nominellt flöde (4,5 m 3 /h för centralaggregat). Skallkrav 2: Det interna läckaget från tilluftsidan till frånluftsidan skall vara högst 6 % av nominellt flöde (12 m 3 /h för centralaggregat). Det interna läckaget från frånluftsidan till tilluftsidan skall vara högst 4 % av nominellt flöde (6 m 3 /h för centralaggregat). Skallkrav 3: Tätheten skall bibehållas även efter upprepad bort- och inmontering av löstagbara delar (t ex värmeväxlarenhet, filter mm). Bedömning: Tätheten kommer att bedömas vid provningen (godkänt/underkänt) Värmeisolering Mål: Aggregatet skall vara så välisolerat att energianvändningen inte påverkas märkbart genom värmeläckage. Skallkrav l: Aggregatets värmetransmission till omgivningen vid en temperaturdifferens över höljet på 9,0 K skall vara högst 4 % av tillgänglig värmeeffekt i frånluften vid drifttillstånd 3 (<50 W för centralaggregat). Skallkrav 2: Aggregatets yttemperaturer skall vara anpassade till omgivningstemperaturen i installationsutrymmet (se skallkrav 3 i 2.1.2). Bedömning: Värmeisolering och yttemperaturer kommer att bedömas vid provningen (godkänt/underkänt).

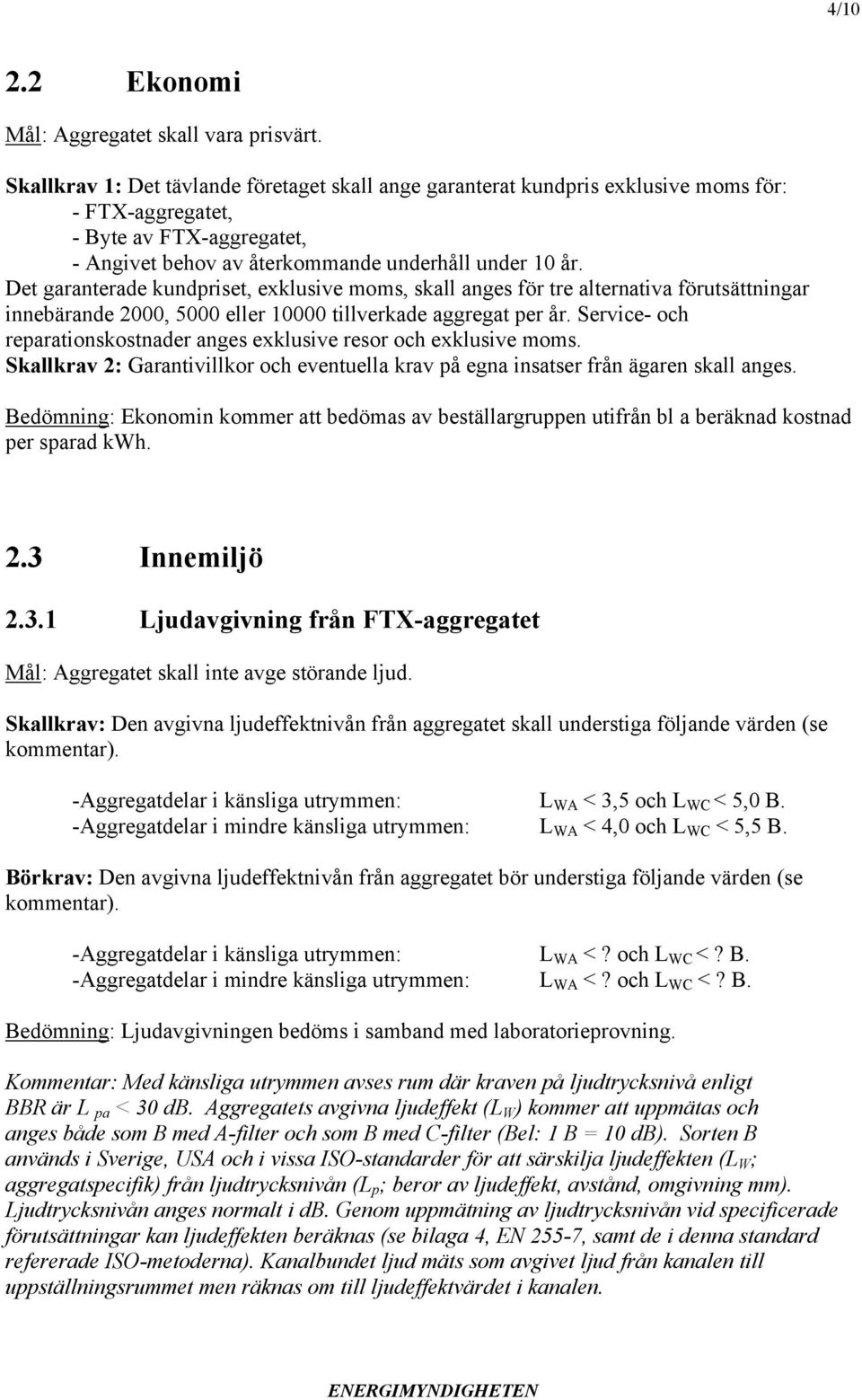

4 4/ Ekonomi Mål: Aggregatet skall vara prisvärt. Skallkrav 1: Det tävlande företaget skall ange garanterat kundpris exklusive moms för: - FTX-aggregatet, - Byte av FTX-aggregatet, - Angivet behov av återkommande underhåll under 10 år. Det garanterade kundpriset, exklusive moms, skall anges för tre alternativa förutsättningar innebärande 2000, 5000 eller tillverkade aggregat per år. Service- och reparationskostnader anges exklusive resor och exklusive moms. Skallkrav 2: Garantivillkor och eventuella krav på egna insatser från ägaren skall anges. Bedömning: Ekonomin kommer att bedömas av beställargruppen utifrån bl a beräknad kostnad per sparad kwh. 2.3 Innemiljö Ljudavgivning från FTX-aggregatet Mål: Aggregatet skall inte avge störande ljud. Skallkrav: Den avgivna ljudeffektnivån från aggregatet skall understiga följande värden (se kommentar). -Aggregatdelar i känsliga utrymmen: L WA < 3,5 och L WC < 5,0 B. -Aggregatdelar i mindre känsliga utrymmen: L WA < 4,0 och L WC < 5,5 B. Börkrav: Den avgivna ljudeffektnivån från aggregatet bör understiga följande värden (se kommentar). -Aggregatdelar i känsliga utrymmen: L WA <? och L WC <? B. -Aggregatdelar i mindre känsliga utrymmen: L WA <? och L WC <? B. Bedömning: Ljudavgivningen bedöms i samband med laboratorieprovning. Kommentar: Med känsliga utrymmen avses rum där kraven på ljudtrycksnivå enligt BBR är L pa < 30 db. Aggregatets avgivna ljudeffekt (L W ) kommer att uppmätas och anges både som B med A-filter och som B med C-filter (Bel: 1 B = 10 db). Sorten B används i Sverige, USA och i vissa ISO-standarder för att särskilja ljudeffekten (L W ; aggregatspecifik) från ljudtrycksnivån (L p ; beror av ljudeffekt, avstånd, omgivning mm). Ljudtrycksnivån anges normalt i db. Genom uppmätning av ljudtrycksnivån vid specificerade förutsättningar kan ljudeffekten beräknas (se bilaga 4, EN 255-7, samt de i denna standard refererade ISO-metoderna). Kanalbundet ljud mäts som avgivet ljud från kanalen till uppställningsrummet men räknas om till ljudeffektvärdet i kanalen.

5 5/ Filtrering av luft Mål: Systemet skall förse bostaden med luft med låg halt av främmande partiklar samt ha god tålighet mot funktionsstörningar på grund av partikelhaltig luft. Skallkrav I: Aggregatet skall kunna utrustas med olika filterklasser både på från- och tilluftsidan varvid ett alternativ skall svara mot minst klass F85 (= EU7) på tilluftsidan. Skallkrav 2: Vid inställd larmnivå för rengöring/byte av filter får luftflödet inte ha minskat mer än 10 % relativt värdet med nytt filter. Skallkrav 3: Intervall för filterbyte skall anges. Börkrav: Aggregatet bör vara utrustat med filter som klarat kraven i Nutek s filtertävling. Bedömning: Kravuppfyllelse kommer att bedömas vid provningen (godkänt/underkänt). 2.4 Miljö Mål: Aggregatet skall vara miljövänligt och anpassat till ett kretsloppssamhälle. Skallkrav 1: De tävlande skall ange eventuella ämnen i aggregatet som klassas som miljöfarliga i Sverige. Därtill skall anges hur dessa ämnen omhändertas. Skallkrav 2: De tävlande skall ange hur produkten skrotas, och vilka delar/material som kan återanvändas. Bedömning: Inlämnat konstruktionsunderlag granskas och bedöms av beställargruppen. 2.5 Installation, drift och underhåll Mått Mål: Aggregatets storlek och konstruktion skall ge goda möjligheter till alternativa placeringar beroende på förutsättningarna i enskilda hus och som ersättare av befintliga aggregat. Skallkrav: De tävlande skall ange dimensionerna för samtliga separata aggregatenheter och i förkommande fall vilket eller vilka befintliga aggregat som tävlingsaggregatet är avsett att ersätta. Bedömning: Måtten och möjlighet till ersättning av befintligt aggregat kommer att bedömas av beställargruppen med hänsyn till avsedd placering och övrig utformning.

6 6/ Installation Mål: Aggregatet skall vara lätt att installera samt vara lätt utbytbart. Skallkrav: Manual för installation av aggregatet skall finnas på svenska innan provningen påbörjas. Manualen skall beskriva installationsarbetet steg för steg så att man genom att följa den uppnår anläggningens avsedda funktion vid installationstillfället. Bedömning: Manualen granskas i samband med provningen. Manualerna kommer att bedömas av beställargruppen (godkänt/underkänt) Användarvänlighet Mål: Aggregatet skall vara enkelt att använda. Skallkrav: Aggregatet skall bifogas en grundläggande beskrivning av samtliga funktioner, "hjälp-på-vägen"-text, felsökning samt inställningsförslag. Bedömning: Beskrivningen granskas i samband med provningen samt av beställargruppen i samband med en allmän granskning av aggregaten. Manualerna kommer att bedömas av beställargruppen (godkänt/underkänt) Drift Mål: Systemets funktion skall vara lätt att följa och larm skall finnas för att undvika felaktig drift. Skallkrav 1: Indikering skall finnas då behov av avfrostning föreligger, då avfrostning pågår samt då eventuell eftervärmning/tillsatsvärme är i drift. Skallkrav 2: Indikering skall finnas då behov av filterbyte föreligger. Skallkrav 3: Indikering av luftflödets storlek skall finnas. Skallkrav 4: Indikering av aggregatets effektivitet skall finnas. Skallkrav 5: Oavsett aggregatplacering skall samtliga indikeringar kunna läsas i bostaden. Bedömning: Indikeringsfunktionerna kontrolleras vid provning i laboratorium samt av beställargruppen i samband med en allmän granskning av aggregaten. Indikeringsfunktionerna kommer att bedömas av beställargruppen med hänsyn till placering, tydlighet och noggrannhet Återkommande underhåll Mål: Återkommande underhåll skall vara lätt att utföra. Skallkrav 1: Behovet av periodiskt återkommande underhåll skall anges. Det skall därvid tydligt framgå vad anläggningens innehavare själv kan utföra och vad som måste utföras av kvalificerad personal. Punkter för återkommande underhåll skall vara lättåtkomliga.

7 7/10 Skallkrav 2: Om systemet är utrustat med "back-up"-batteri skall systemet i god tid indikera behov av batteribyte. Batteriet skall vara av standardtyp och lätt att byta ut. Börkrav: Underhållsåtgärderna bör kunna utföras utan verktyg. Bedömning: Möjligheterna till underhåll kontrolleras vid provning i laboratorium samt av beställargruppen i samband med en allmän granskning av aggregaten.underhållsaspekterna kommer att bedömas av beställargruppen Reparation Mål: Felsökning och reparation skall vara enkla att utföra. Skallkrav: Reparationsarbeten skall kunna utföras av vanliga VVS-firmor med behörighet för den typ av arbete som avses (t ex elbehörighet för elarbeten). Aggregatet skall således vara utformat och dokumenterat på ett sådant sätt att det inte krävs specialistkompetens för just detta aggregatet. Vid behov av reparation skall aggregatets delar enkelt kunna ersättas på plats eller hela aggregatet ersättas med en utbytesenhet till rimlig kostnad. Bedömning: Möjligheterna till reparation kontrolleras vid provning i laboratorium samt av beställargruppen i samband med en allmän granskning av aggregaten. Reparationsaspekterna kommer att bedömas av beställargruppen. 2.6 Övrigt Mål: Aggregatet kan omfatta även andra funktionsaspekter, som kan innebära ett mervärde för brukaren (t ex ytterligare komforthöjande lösningar). Sådana aspekter kan värderas positivt. Skallkrav: Det skall vara möjligt att koppla bort värmeåtervinningen vid sommardrift. Börkrav: Det tävlande företaget bör ange övriga funktionsaspekter som kan ge ett mervärde för brukaren eller samhället. Bedömning: Inlämnat konstruktionsunderlag granskas och bedöms av beställargruppen.

8 8/10 3 System 3.1 Energi Besparing Mål: Systemet skall minska energianvändningen för ventilation. Skallkrav: Systemet skall kunna uppvisa en elbesparing i beräkningshuset (se bilaga 5 och 6) av minst 4000 kwh/år. Börkrav: Systemet bör kunna uppvisa en elbesparing i beräkningshuset av minst 4500 kwh/år. Utvärdering: Beräkning av energibesparing kommer att göras med beräkningsprogrammet Enorm, version 8 eller senare (se husbeskrivning/planlösning i bilaga 5). Husdata i form av byggnadsdelar, värmebehov, ventilation, förbrukning av hushållsel och varmvatten samt klimatdata anges i form av indata till Enorm för referenshuset före installation av FTX-system (se bilaga 6). Indata för FTX-systemet baseras på laboratorieprovningen av aggregaten samt dokumentation av övriga installationsdetaljer. Besparingen kommer att bedömas av beställargruppen Distributionseffekt Mål: Det totala ventilationssystemet skall vara energieffektivt. Skallkrav: Tillförd eleffekt till fläktarnas elmotorer för hela ventilationssystemet skall högst uppgå till 100 W vid nominellt flöde (ca 8 % av potentiellt återvinningsbar effekt ur frånluften vid drifttillstånd 3). Börkrav: Tillförd eleffekt till fläktarnas elmotorer för hela ventilationssystemet bör högst uppgå till 70 W vid nominellt flöde (ca 6 % av potentiellt återvinningsbar effekt ur frånluften vid drifttillstånd 3). Bedömning: Tillförd eleffekt till fläktarna bestäms vid laboratorieprovningen av aggregaten. För kanalanslutna aggregat sker bestämningen vid en extern tryckdifferens av 100 Pa för respektive sida. Distributionseffekterna kommer att bedömas av beställargruppen med hänsyn till hur mycket effekten underskrider skallkravet.

9 9/ Ekonomi Mål: Systemet skall vara prisvärt. Skallkrav: Det tävlande företaget skall ange beräknat pris (beträffande förutsättningar se 1.10) för: - Komponenter för anslutning (avser komponenter som inte ingår i FTX-aggregatet) - Ventilationssystemets komponenter (t ex kanaler, don mm) - Ventilationssystemets installation (t ex montering av kanaler, don mm) - Angivet behov av återkommande underhåll av ventilationssystemet Dessutom skall garantivillkor och eventuella krav på egna insatser från innehavaren anges för ventilationssystemet. Börkrav: Kostnaden för en sparad kwh bör vara mindre än kostnaden för en köpt kwh. Bedömning: Ekonomin kommer att bedömas av beställargruppen bl.a. utifrån beräknad kostnad per sparad kwh. 3.3 Innemiljö Ljudavgivning från FTX-systemet Mål: Systemet skall inte avge störande ljud. Skallkrav: Ljudtrycksnivån i rum (refererad till 10 m 2 ) skall uppfylla följande villkor (se även med tillhörande kommentar): -Ljudkänsliga rum: -Mindre ljudkänsliga rum: L pa < 30 och L pc < 45 db, L pa < 35 och L pc < 50 db. Börkrav: Ljudtrycksnivån i rum (refererad till 10 m 2 ) bör uppfylla följande villkor (se även med tillhörande kommentar): -Ljudkänsliga rum: -Mindre ljudkänsliga rum: L pa < 25 och L pc < 40 db, L pa < 30 och L pc < 45 db. Bedömning: Se 2.7.

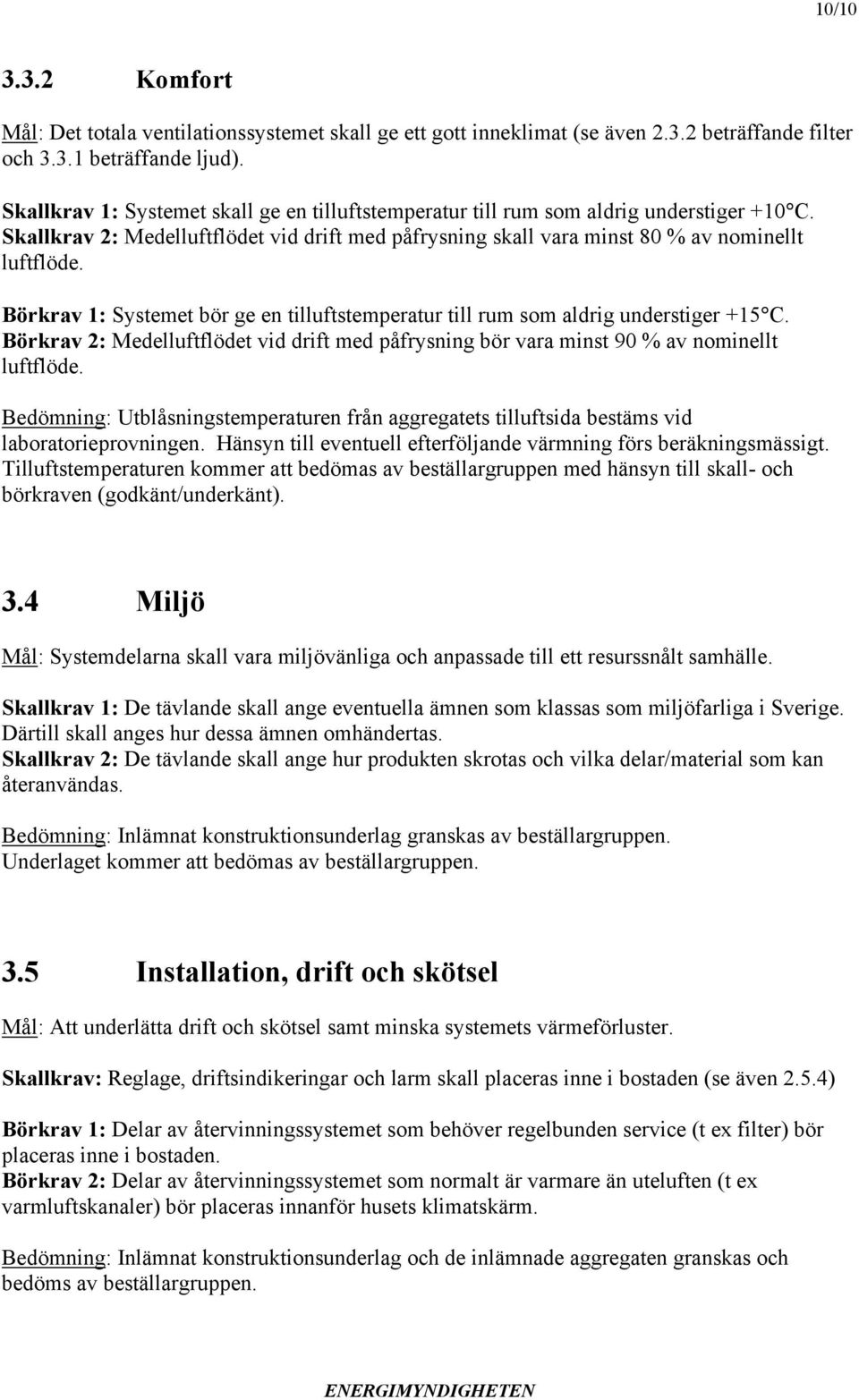

10 10/ Komfort Mål: Det totala ventilationssystemet skall ge ett gott inneklimat (se även beträffande filter och beträffande ljud). Skallkrav 1: Systemet skall ge en tilluftstemperatur till rum som aldrig understiger +10 C. Skallkrav 2: Medelluftflödet vid drift med påfrysning skall vara minst 80 % av nominellt luftflöde. Börkrav 1: Systemet bör ge en tilluftstemperatur till rum som aldrig understiger +15 C. Börkrav 2: Medelluftflödet vid drift med påfrysning bör vara minst 90 % av nominellt luftflöde. Bedömning: Utblåsningstemperaturen från aggregatets tilluftsida bestäms vid laboratorieprovningen. Hänsyn till eventuell efterföljande värmning förs beräkningsmässigt. Tilluftstemperaturen kommer att bedömas av beställargruppen med hänsyn till skall- och börkraven (godkänt/underkänt). 3.4 Miljö Mål: Systemdelarna skall vara miljövänliga och anpassade till ett resurssnålt samhälle. Skallkrav 1: De tävlande skall ange eventuella ämnen som klassas som miljöfarliga i Sverige. Därtill skall anges hur dessa ämnen omhändertas. Skallkrav 2: De tävlande skall ange hur produkten skrotas och vilka delar/material som kan återanvändas. Bedömning: Inlämnat konstruktionsunderlag granskas av beställargruppen. Underlaget kommer att bedömas av beställargruppen. 3.5 Installation, drift och skötsel Mål: Att underlätta drift och skötsel samt minska systemets värmeförluster. Skallkrav: Reglage, driftsindikeringar och larm skall placeras inne i bostaden (se även 2.5.4) Börkrav 1: Delar av återvinningssystemet som behöver regelbunden service (t ex filter) bör placeras inne i bostaden. Börkrav 2: Delar av återvinningssystemet som normalt är varmare än uteluften (t ex varmluftskanaler) bör placeras innanför husets klimatskärm. Bedömning: Inlämnat konstruktionsunderlag och de inlämnade aggregaten granskas och bedöms av beställargruppen.
