SMÅSKALIG UPPGRADERING AV BIOGAS

Transkript

1 SMÅSKALIG UPPGRADERING AV BIOGAS PRESENTATION VID WORKSHOP OM BIOGAS HOS HUSHÅLLNINGSSÄLLSKAPET I SKARA 11 November 2011 Johan Westman och Helena Blom, Pöyry SwedPower AB

2 SMÅSKALIG UPPGRADERING AV BIOGAS: VÅR UTREDNING Småskalig uppgradering: Nm3/h rågas = c:a 0,5 5 GWh/år Ekonomisk och teknisk utvärdering av den uppgraderingsteknik som finns tillgänglig idag Fokus på metanhöjningsteknik PÖYRY POWERPOINT TEMPLATE 2

3 OLIKA TEKNIKER OCH DERAS UTVECKLINGSMÖJLIGHETER Tre tekniker ingår: Vattenskrubber Membranteknik Förvätskning PÖYRY POWERPOINT TEMPLATE 3

4 OLIKA TEKNIKER OCH DERAS UTVECKLINGSMÖJLIGHETER: VATTENSKRUBBER Leverantörer av vattenskrubberteknik som ingår i utvärderingen: Biorega Metener 97% CH4 Övriga leverantörer Biosling: absorption i vatten med centrifug-teknik. Under utveckling Greenlane Malmberg Water Rågas 60% CH4 Vatten PÖYRY POWERPOINT TEMPLATE 4

5 OLIKA TEKNIKER OCH DERAS UTVECKLINGSMÖJLIGHETER: VATTENSKRUBBER Småskaliga uppgraderingsanläggningar i Sverige som använder vattenskrubberteknik / absorption i vatten: Anläggning Plönninge Teknik Rågasflöde [Nm3/h] 17 Nynäsgård Katrineholm Motala Eslöv 80 Alvik Biosling/ 50 PÖYRY POWERPOINT TEMPLATE 5

6 OLIKA TEKNIKER OCH DERAS UTVECKLINGSMÖJLIGHETER: VATTENSKRUBBER Småskaliga uppgraderingsanläggningar i övriga Europa som använder vattenskrubberteknik / absorption i vatten: Land Anläggning Teknik Rågasflöde [Nm3/h] Finland Halsua - Finland Laukaa 40 Frankrike Chambery 30 Frankrike Lille Marquette 100 Ungern Zalaegerszeg 85 PÖYRY POWERPOINT TEMPLATE 6

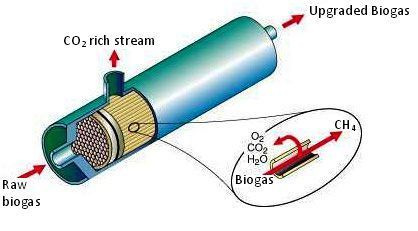

7 OLIKA TEKNIKER OCH DERAS UTVECKLINGSMÖJLIGHETER: MEMBRANTEKNIK Leverantörer av membranteknik som ingår i utvärderingen: DMT Air Liquide TUW Övriga leverantörer MemfoACT: Pilotanläggningar finns PÖYRY POWERPOINT TEMPLATE 7

8 OLIKA TEKNIKER OCH DERAS UTVECKLINGSMÖJLIGHETER: MEMBRANTEKNIK Ännu inga småskaliga membransystem i Sverige Småskaliga uppgraderingsanläggningar i övriga Europa som använder membranteknik Land Anläggning Teknik Rågasflöde [Nm3/h] Frankrike SYDEME de Forbach Membran 100 Nederländerna Collendoorn Membran 50 Norge Fredrikstad Membran Pilot Norge Hovringa (Trondheim) Membran Pilot Norge Lilehammaer Membran Pilot Österrike Margarethen Membran 70 Österrike Vienna University of Technology Membran Pilot / 6 PÖYRY POWERPOINT TEMPLATE 8

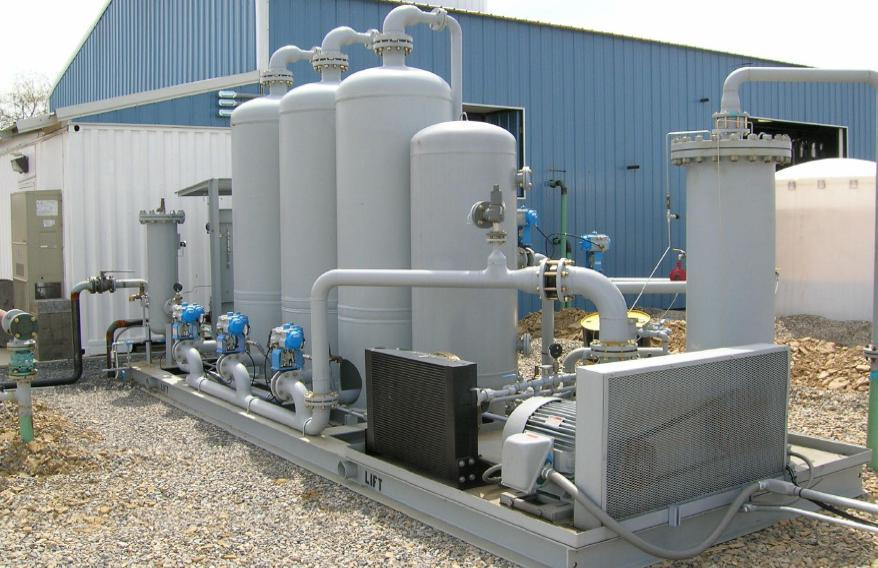

9 OLIKA TEKNIKER OCH DERAS UTVECKLINGSMÖJLIGHETER: Leverantörer av -teknik som ingår i utvärderingen: Guild / Molecular Gate Övriga leverantörer GPM Väst Carbotech Xebec PÖYRY POWERPOINT TEMPLATE 9

10 OLIKA TEKNIKER OCH DERAS UTVECKLINGSMÖJLIGHETER: Ett småskaligt -system i Sverige: Ulricehamn, 20 Nm3/h rågasflöde Småskaliga uppgraderingsanläggningar i övriga Europa som använder : Land Anläggning Teknik Rågasflöde [Nm3/h] Schweiz Bachenbülach 50 Schweiz Lucerne 75 Schweiz Otelfingen 50 Schweiz Rümlang 30 Schweiz Samstagern 50 Schweiz Utzensdorf 100 Schweiz Widnau 100 Tyskland Utzensdorf 100 Österrike Eugendorf/Salzburg 40 Österrike Pucking Manure 10 PÖYRY POWERPOINT TEMPLATE 10

11 VILKET UTVECKLINGSARBETE PÅGÅR OCH VILKA TENDENSER SOM FINNS INOM UPPGRADERINGSTEKNIKEN I LITEN SKALA Vattenskrubber: Utvecklingsarbete pågår. Mindre företag utvecklar enklare teknik för rimliga kostnader (Biosling, Biorega) Membranteknik: Område med mycket utveckling Forskning på universitetsnivå, t.ex. i Wien och Norge. : Småskalig uppgradering i Schweiz, Österrike och Tyskland Kemisk Absorption: Främst för större anläggningar Relativt välutvecklad teknik. Ger högt metaninnehåll. Processintegreras med fördel. Cryo: Fortfarande under utveckling. Ger hög metanhalt Potential för förvätskning i samband med uppgraderingen. PÖYRY POWERPOINT TEMPLATE 11

12 OLIKA TEKNIKER OCH DERAS UTVECKLINGSMÖJLIGHETER Samtliga tekniker kan uppgradera gas till hög metanhalt Utvecklingen bör gå åt billigare utrustning och drift Lägre metanhalt: Billigare drift och utrustning Ny naturgaskvalitet: hur påverkar detta biogasen? Kvalitet vid tankning, hur lågt räcker tanken? Mer komprimeringsenergi samt CO2 i vätskefas PÖYRY POWERPOINT TEMPLATE 12

13 FINNS DET ANDRA SÄTT ATT FÖRBÄTTRA DE EKONOMISKA FÖRUTSÄTTNIGNARNA? Att utnyttja sin biogas på bästa möjliga vis: t.ex. en kombination av CHP och uppgradering Fler gårdar med gemensam uppgradering PÖYRY POWERPOINT TEMPLATE 13

14 VAD KRÄVS FÖR ATT KUNNA UPPGRADERA I MINDRE SKALA MED RIMLIG EKONOMI? Pris på Bensin och Diesel Det måste finnas marknad för gasen Blandad avsättning CHP, buss/taxi, traktorer Efterfrågan är inte alltid jämt fördelad över året Eget intresse är viktigt! Rätt dimension på anläggning PÖYRY POWERPOINT TEMPLATE 14

15 PRODUKTIONSPRIS FÖR UPPGRADERAD BIOGAS 2,40 2,00 Bensin och Diesel: Medelpris 2010 Pris (SEK/kWh) 1,60 1,20 0,80 0,40 0, Rågas (Nm 3 /h) Beräknat utifrån SPBI s försäljningspris för bensin, dieselbränsle PÖYRY POWERPOINT TEMPLATE 15

16 PRODUKTIONSPRIS FÖR UPPGRADERAD BIOGAS 2,40 2,00 Bensin och Diesel: Medelpris 2011, Jan-Sept Pris (SEK/kWh) 1,60 1,20 0,80 0,40 0, Rågas (Nm 3 /h) Beräknat utifrån SPBI s försäljningspris för bensin, dieselbränsle PÖYRY POWERPOINT TEMPLATE 16

17 SMÅSKALIG UPPGRADERING AV BIOGAS: SAMMANFATTNING Teknik finns och utvecklas Bränslepriser För Bensin och Diesel Produktionskostnad gas: 40 Nm3/h: 0,7 kr/kwh 100 Nm3/h: 0,6 kr/kwh Egen tid och kraft Det finns ett stort intresse Kombination av uppgradering och CHP PÖYRY POWERPOINT TEMPLATE 17

18 SLUT TACK! CONTACT: JOHAN WESTMAN, M.Sc. THERMAL POWER, GAS & PROCESS TECHNOLOGY HELENA BLOM, M.Sc. THERMAL POWER, GAS & PROCESS TECHNOLOGY PÖYRY POWERPOINT TEMPLATE 18
