1 Bergvärmepumpar Sveriges största leverantör av villavärmeprodukter

2 2 NIBE FIGHTER 1235

3 TRYGGHETSFÖRSÄKRING Det svenska värmerekordet Det svenska värmerekordet på +38 grader sattes Några år senare, 1952, grundade Nils Bernerup det företag som skulle bli Sveriges ledande leverantör av villa värme produkter. Den första tidens tillverkning av varm vattenberedare och tryckkärl av koppar, kompletterades på 70-talet med elpannor följt av värmepumpar. NIBE har sedan starten hunnit slå ett antal egna värmerekord. Inte minst genom att ständigt leda utvecklingen mot allt effektivare produkter för att värma hus och vatten. En stjärnklar vinternatt Som bekant är det nordiska klimatet knappast känt för sina värmerekord. Snarare för kalla och stjärnklara vinternätter. Att NIBE är ledande aktör på värmelösningar även i resten av Europa, beror delvis på att våra värmepumpar utvecklas, testas och tillverkas för att klara den kallaste av svenska nätter. Allt görs i svenska Markaryd med en enveten, sextioårig tradition av omsorg om kvaliteten i varje detalj. I allt från digital mjukvara till det traditionella hantverket att göra kopparbehållare som klarar högre tryck än vad som krävs. Varje värmepump testas och driftprovas manuellt före leverans. Hela tillverkningen är kvalitets- och miljöcertifierad enligt ISO 9001 respektive ISO års erfarenhet av värmepumpar Tekniken att värma sitt hus och få varmvatten med en värmepump är relativt ny. Efterfrågan ökar stadigt, i takt med allt högre energipriser och ett ökat miljömedvetande. Internationella aktörer har nyligen startat tillverkning men NIBEs konkurrensfördelar är många. Förutom 30 års erfarenhet av att utveckla och tillverka värmepumpar har vi ett rejält teknikförsprång. Fem gånger pengarna Som du säkert redan vet ger en bergvärmepump från NIBE dramatiskt sänkta värmekostnader upp till 75 % samt en trygg, problemfri och miljövänlig värmelösning med lång livslängd. Investeringen betalar sig direkt i lägre kostnad per månad. Vår värmepump, NIBE FIGHTER 1235, har marknad ens högsta värmefaktor COP 5,03*. Enkelt uttryckt innebär det att värmepumpen ger fem gånger mer energi än vad den drar. Satsa en krona så vinner du fem. Men detta är inte de enda fördelarna när du väljer en bergvärmepump från oss. Du får ett enkelt och användarvänligt system. En manöverpanel som alla begriper. En garanterat låg ljudnivå. En stilren design. Och kanske till och med ett nytt rum i huset i det som förut var pannrummet. Trygghetsförsäkrad i tio år I priset ingår dessutom sex års trygghetsförsäkring som du kan förlänga till tio år. Försäkringen kompletterar din villaförsäkring och gäller ersättningsbar maskinskada. Läs mer på nibe.se/forsakring. På NIBE önskar vi dig lycka till med ditt val av värmelösning. Och hoppas att vi kan få hjälpa dig med att slå nya rekord när det gäller låga kostnader för uppvärmning av ditt hem. UPP TILL 10 ÅR * Vid 0 C på ingående köldbärare och 35 C på utgående värmebärartemperatur för FIGHTER 11/

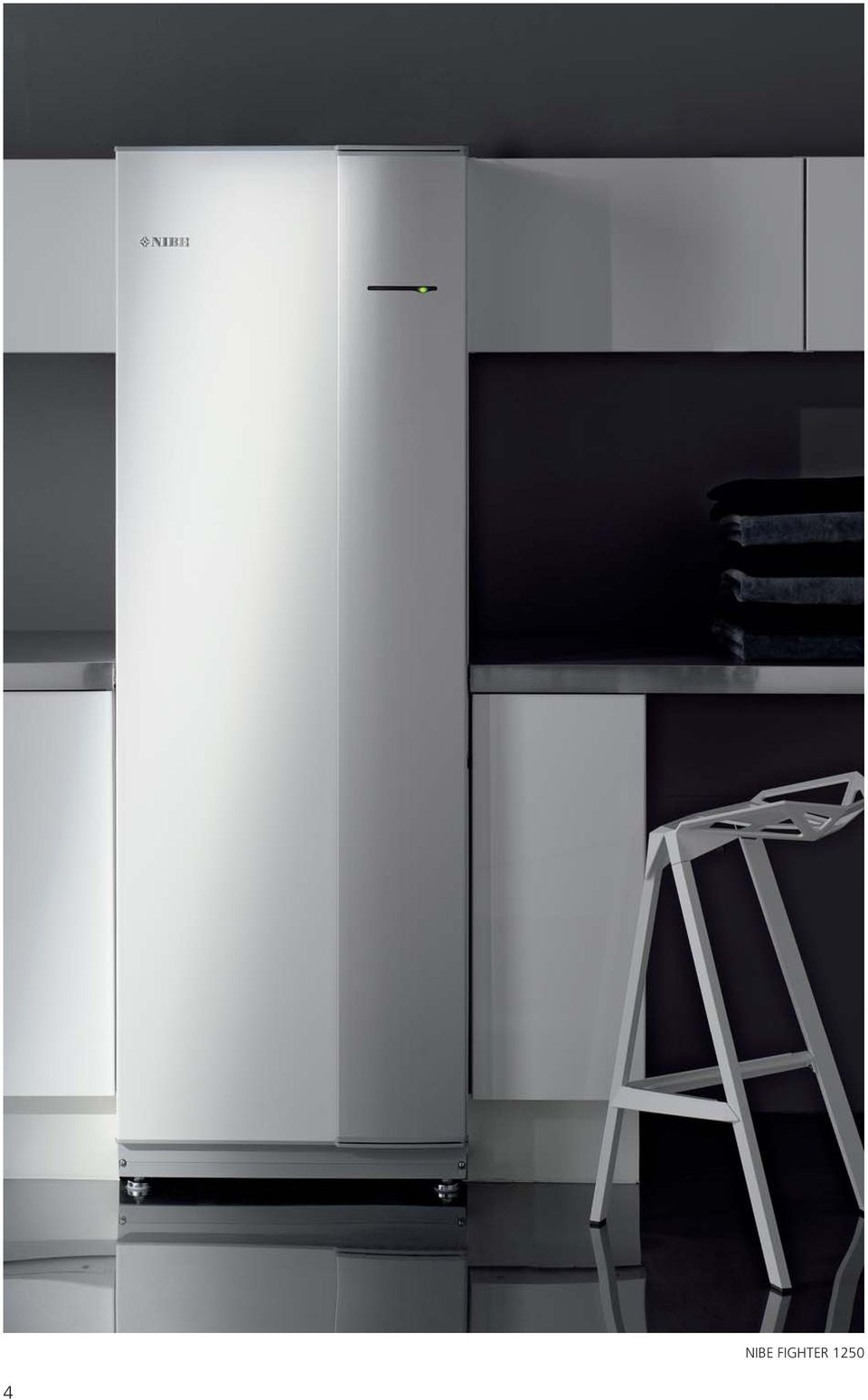

4 4 NIBE FIGHTER 1250

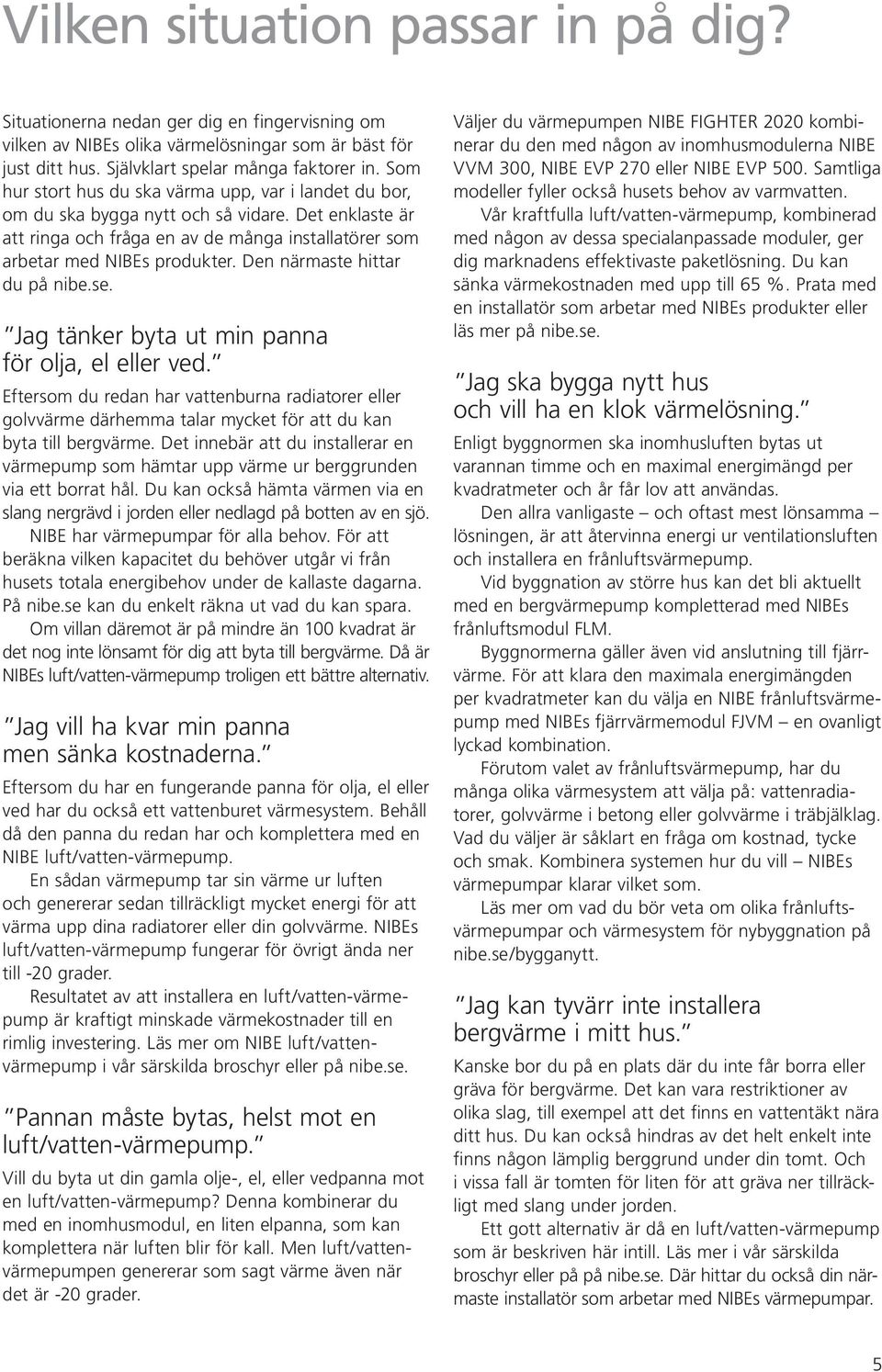

5 Vilken situation passar in på dig? Situationerna nedan ger dig en fingervisning om vilken av NIBEs olika värmelösningar som är bäst för just ditt hus. Självklart spelar många faktorer in. Som hur stort hus du ska värma upp, var i landet du bor, om du ska bygga nytt och så vidare. Det enklaste är att ringa och fråga en av de många installatörer som arbetar med NIBEs produkter. Den närmaste hittar du på nibe.se. g tänker byta ut min panna för olja, el eller ved. Eftersom du redan har vattenburna radiatorer eller golvvärme därhemma talar mycket för att du kan byta till bergvärme. Det innebär att du installerar en värmepump som hämtar upp värme ur berggrunden via ett borrat hål. Du kan också hämta värmen via en slang nergrävd i jorden eller nedlagd på botten av en sjö. NIBE har värmepumpar för alla behov. För att beräkna vilken kapacitet du behöver utgår vi från husets totala energibehov under de kallaste dagarna. På nibe.se kan du enkelt räkna ut vad du kan spara. Om villan däremot är på mindre än 100 kvadrat är det nog inte lönsamt för dig att byta till bergvärme. Då är NIBEs luft/vatten-värmepump troligen ett bättre alternativ. g vill ha kvar min panna men sänka kostnaderna. Eftersom du har en fungerande panna för olja, el eller ved har du också ett vattenburet värmesystem. Behåll då den panna du redan har och komplettera med en NIBE luft/vatten-värmepump. En sådan värmepump tar sin värme ur luften och genererar sedan tillräckligt mycket energi för att värma upp dina radiatorer eller din golvvärme. NIBEs luft/vatten-värmepump fungerar för övrigt ända ner till -20 grader. Resultatet av att installera en luft/vatten-värmepump är kraftigt minskade värmekostnader till en rimlig investering. Läs mer om NIBE luft/vattenvärmepump i vår särskilda broschyr eller på nibe.se. Pannan måste bytas, helst mot en luft/vatten-värmepump. Vill du byta ut din gamla olje-, el, eller vedpanna mot en luft/vatten-värmepump? Denna kombinerar du med en inomhusmodul, en liten elpanna, som kan komplettera när luften blir för kall. Men luft/vattenvärmepumpen genererar som sagt värme även när det är -20 grader. Väljer du värmepumpen NIBE FIGHTER 2020 kom biner ar du den med någon av inomhusmodulerna NIBE VVM 300, NIBE EVP 270 eller NIBE EVP 500. Samtliga modeller fyller också husets behov av varmvatten. Vår kraftfulla luft/vatten-värmepump, kombinerad med någon av dessa specialanpassade moduler, ger dig marknadens effektivaste paketlösning. Du kan sänka värmekostnaden med upp till 65 %. Prata med en installatör som arbetar med NIBEs produkter eller läs mer på nibe.se. g ska bygga nytt hus och vill ha en klok värmelösning. Enligt byggnormen ska inomhusluften bytas ut varannan timme och en maximal energimängd per kva drat meter och år får lov att användas. Den allra vanligaste och oftast mest lönsamma lösningen, är att återvinna energi ur ventilationsluften och installera en frånluftsvärmepump. Vid byggnation av större hus kan det bli aktuellt med en bergvärmepump kompletterad med NIBEs frånluftsmodul FLM. Byggnormerna gäller även vid anslutning till fjärrvärme. För att klara den maximala energimängden per kvadratmeter kan du välja en NIBE från lufts värmepump med NIBEs fjärrvärmemodul FJVM en ovanligt lyckad kombination. Förutom valet av frånluftsvärmepump, har du många olika värmesystem att välja på: vattenradiatorer, golvvärme i betong eller golvvärme i träbjälklag. Vad du väljer är såklart en fråga om kostnad, tycke och smak. Kombinera systemen hur du vill NIBEs värmepumpar klarar vilket som. Läs mer om vad du bör veta om olika frånluftsvärmepumpar och värmesystem för nybyggnation på nibe.se/bygganytt. g kan tyvärr inte installera bergvärme i mitt hus. Kanske bor du på en plats där du inte får borra eller gräva för bergvärme. Det kan vara restriktioner av olika slag, till exempel att det finns en vattentäkt nära ditt hus. Du kan också hindras av det helt enkelt inte finns någon lämplig berggrund under din tomt. Och i vissa fall är tomten för liten för att gräva ner tillräckligt med slang under jorden. Ett gott alternativ är då en luft/vatten-värmepump som är beskriven här intill. Läs mer i vår särskilda broschyr eller på på nibe.se. Där hittar du också din närmaste installatör som arbetar med NIBEs värmepumpar. 5

6 Tre olika värmekällor Berg Värmepumpen hämtar upp lagrad solenergi via en kollektor i ett borrat hål i berget. Borrdjupet kan variera mellan meter, beroende på vald värmepump. Ytjord Värmepumpen hämtar upp lagrade solenergi via en nergrävd kollektor, dvs en slang fylld med köldbärare. Djupet är ca cm och slangens längd varierar mellan m, beroende på vald värmepump. Sjö Värmepumpen hämtar upp lagrad solenergi via en kollektor, dvs en slang, som är förankrad på sjöbotten. 6

7 Det femte elementet Bergvärme är ren solenergi. Solvärmen lagras nämligen i marken. Först på ytan, medan du vårstädar i trädgården. Sedan allt längre ner, medan du semestrar i hängmattan. Den dag du räfsar ihop de sista höstlöven, har det lagrats tillräckligt med gratis energi för att värma upp ditt hus även en rekordkall vinter. En sak bör kanske tilläggas. Även den uslaste sommar räcker för att lagra tillräckligt med värmeenergi under din tomt. Kollektorn hämtar upp värmen Med en vätskefylld slang, även kallad kollektor, kan du hämta upp lagrad solvärme djupt ner i berget, nere på sjöbotten eller någon meter under gräsmattan. Ofta används samlingsbegreppet bergvärme om samtliga tre värmekällor det vill säga bergvärme, ytjordvärme och sjövärme. Vilken typ av värmekälla just du bör ha avgörs av husets energibehov, ditt värmesystem och hur din tomt är beskaffad. Värmepumpen koncentrerar energin Själva värmepumpen koncentrerar den lagrade värmeenergin så pass att den kan värma upp vattnet i både duschar och radiatorer. Så här går det till. Vätskan i slangen cirkulerar och värms upp av den lagrade solvärmen nere i marken eller i sjön. När vätskan passerar uppe i värmepumpen möter den ett annat slutet system. Det innehåller ett köldmedium med förmåga att bli gas vid mycket låg temperatur. En kompressor höjer under högt tryck det nu gasformiga köldmediets temperatur avsevärt. Och via en kondensor avges värmen ut till husets värmesystem, samtidigt som köldmediet återgår till flytande form beredd att på nytt bli gas och redo att hämta ny värmeenergi. Resultatet är det viktigaste Principen för bergvärme är i grunden väldigt enkel. Men vår utveckling av tekniken har med åren skapat allt mer sofistikerade och avancerade produkter. Parallellt med detta har våra värmepumpar blivit allt enklare att installera och använda. De sköter sig i princip själva, år efter år. Det NIBE kan erbjuda idag är en prestanda som både garanterar en säker drift och uppseendeväckande besparingar. Både vad det gäller värmekostnader och miljö. Vi har rätt lösning för varje behov och varje villa/fastighet. 7

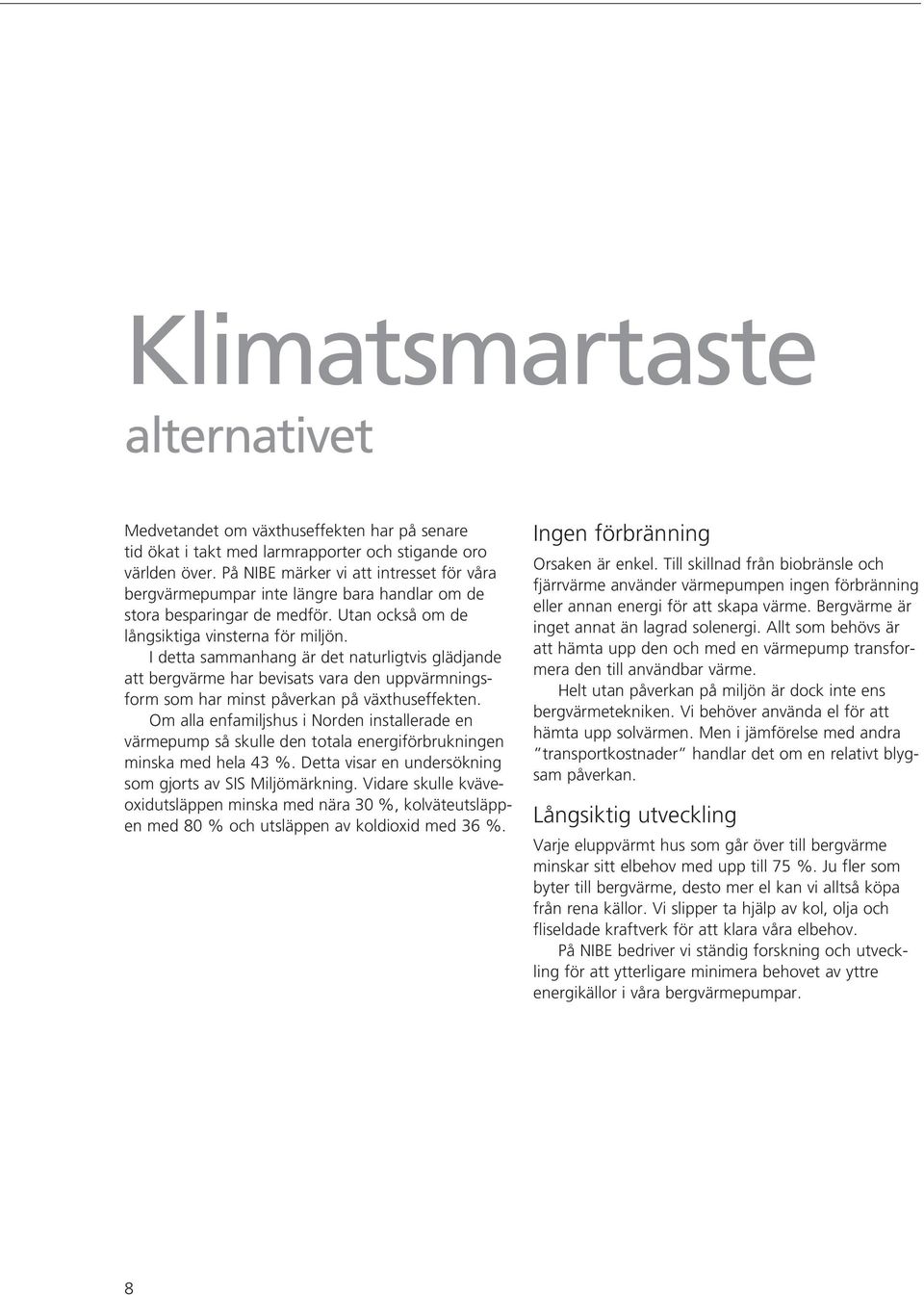

8 Klimatsmartaste alternativet Medvetandet om växthuseffekten har på senare tid ökat i takt med larmrapporter och stigande oro världen över. På NIBE märker vi att intresset för våra bergvärmepumpar inte längre bara handlar om de stora besparingar de medför. Utan också om de långsiktiga vinsterna för miljön. I detta sammanhang är det naturligtvis glädjande att bergvärme har bevisats vara den uppvärmningsform som har minst påverkan på växthuseffekten. Om alla enfamiljshus i Norden installerade en värmepump så skulle den totala energiförbrukningen minska med hela 43 %. Detta visar en undersökning som gjorts av SIS Miljömärkning. Vidare skulle kväveoxidutsläppen minska med nära 30 %, kol väte ut släppen med 80 % och utsläppen av koldioxid med 36 %. Ingen förbränning Orsaken är enkel. Till skillnad från biobränsle och fjärr värme använder värmepumpen ingen förbränning eller annan energi för att skapa värme. Bergvärme är inget annat än lagrad solenergi. Allt som behövs är att hämta upp den och med en värmepump trans formera den till användbar värme. Helt utan påverkan på miljön är dock inte ens bergvärmetekniken. Vi behöver använda el för att hämta upp solvärmen. Men i jämförelse med andra transportkostnader handlar det om en relativt blygsam påverkan. Långsiktig utveckling Varje eluppvärmt hus som går över till bergvärme minskar sitt elbehov med upp till 75 %. Ju fler som byter till bergvärme, desto mer el kan vi alltså köpa från rena källor. Vi slipper ta hjälp av kol, olja och fliseldade kraftverk för att klara våra elbehov. På NIBE bedriver vi ständig forskning och utveckling för att ytterligare minimera behovet av yttre energikällor i våra bergvärmepumpar. 8

9 9

10 10

11 Svalka i huset och värme i poolen Värmepumpen kyler huset En bergvärmepump kan inte bara värma upp villan och varmvattnet. Den kan också vända på funktionen. Och istället kyla ner ditt hem riktigt varma dagar. För att kunna kyla ditt hem behöver du komplettera din värmepump med en fläktkonvektor. Den ger effektiv och skön svalka under sommar mån aderna. Din NIBE-installatör kan berätta mer. Billigare poolvärme Om du har pool, eller planerar att skaffa en, är det bra om du berättar detta i god tid för din installatör. Då finns det möjlighet att anpassa värmepumpens storlek och borrhålets djup efter uppvärmning av poolen. Att värma poolen med bergvärme sparar både pengar och reducerar de alltför kalla doppen. NIBE Pool 11 är ett tillbehör vi tagit fram för att enkelt styra uppvärmningen av din pool. NIBE FLM 30 är en frånluftsmodul som tar energi ur inneluften och höjer effekten på din värmepump. Den inbyggda fläkten suger luft från husets våtutrymmen till återvin nings enheten där energin överförs och höjer värmepump ens värmefaktor. Bättre inomhusklimat Frånluftsmodulen NIBE FLM 30 är en komplett från lufts modullösning framtagen för att fungera tillsammans med NIBE FIGHTER bergvärmepumpar, oberoende av effektstorlek. Frånluftsmodulen återvinner mekanisk frånluft och förbättrar ditt inomhusklimat. Samtidigt sänker den värmekostnaden. Modulen kan placeras direkt på värmepumpen. Du kan också hänga den på väggen. Fjärrstyrning av värmepumpen Med hjälp av vår kommunikationsmodul NIBE RCU 10 kan du styra och övervaka din värmeanläggning på distans. Från hotellet eller sommarhuset styr du rumstemperatur, driftläge, samt värme och vatten. Systemet medger även övervakning med larmfunktion. Läs gärna mer på nibe.se/rcu. NIBE VPA är ett varmvattenmagasin som ansluts till vär mepumpen. Denna ackumulatortank används till sammans med de värmepumpsmodeller som saknar varmvattenberedare, eller när behovet av varmvatten är extra stort. Varmvattenmagasin NIBE VPA är en ackumulatortank som du kan ansluta till din värmepump. VPA lagrar varmvatten och används tillsammans med värmepumpsmodellerna utan varmvattenberedare eller när behovet av varmvatten är stort. Ackumulatortanken består av ett varm vatten magasin med korrosionsskydd av koppar. Vattenmagasinets isolering består av polyuretan, vilket ger en mycket god värmeisolering. 11

12 Avancerad teknik enkel att använda Lysdiod som alltid visar värmepumpens status ger total kontroll med en blick Växelventil som växlar mellan värme- och varmvattenproduktion Belyst LCD-display. Enkel att använda och lätt att förstå. Integrerad varmvattenberedare i koppar Scroll-, kolv-, eller varvtalsstyrd kompressor för bästa besparing Enkel men intelligent styrning öppen för en mängd tillbehör och funktioner Aluminiumlucka framför reglagen integrerad design och funktion Varvtalsstyrda cirkulationspumpar (gäller endast modell FIGHTER 1250) Inbyggd elpatron för extra varmvatten samt reservläge Inbyggt mjukstartsrelä för minsta slitage Vitlackerat, reptåligt kabinett med tidlös design som smälter in i de flesta miljöer 12

13 NIBE FIGHTER 1125 Värmefaktor 4,80* Storlekar 6,8,10,12,15,17 kw Integrerad varmvattenberedare Nej Kompressor Kolv/Scroll Framledningstemperatur varmvatten 60 Mjukstart Effektvakt Tillbehör Elpatron Tillbehör Trygghetsförsäkring NIBE FIGHTER 1225 Värmefaktor 4,80* Storlekar 5,6,8,10,12 kw Integrerad varmvattenberedare Kompressor Kolv/Scroll Framledningstemperatur varmvatten 60 Mjukstart, 6 12 kw Effektvakt Tillbehör Elpatron Trygghetsförsäkring Identisk med FIGHTER 1225 här till höger, men utan varmvattenberedare. Detta är en fördel om det är lågt till tak eller om en större varmvattenvolym behövs. Lämplig varmvattenvolym väljs ur NIBEs VPA-sortiment. För villor och radhus med vattenburet system, typ radiatorer, golvvärme eller konvektorer. Enkel att installera och använda. Effektiv med en värmefaktor (COP) på 4,8*. Det innebär att den nästan ger fem gånger mer energi än vad den drar. För villor och radhus med vattenburet system, typ radiatorer, golvvärme eller konvektorer. *Vid 0 C på ingående köldbärare och 35 C på utgående värmebärartemperatur för FIGHTER 11/ *Vid 0 C på ingående köldbärare och 35 C på utgående värmebärartemperatur för FIGHTER 11/ Höjd: 1000 mm Bredd: 600 mm Djup: 625 mm Höjd: 1750 mm Bredd: 600 mm Djup: 625 mm 13

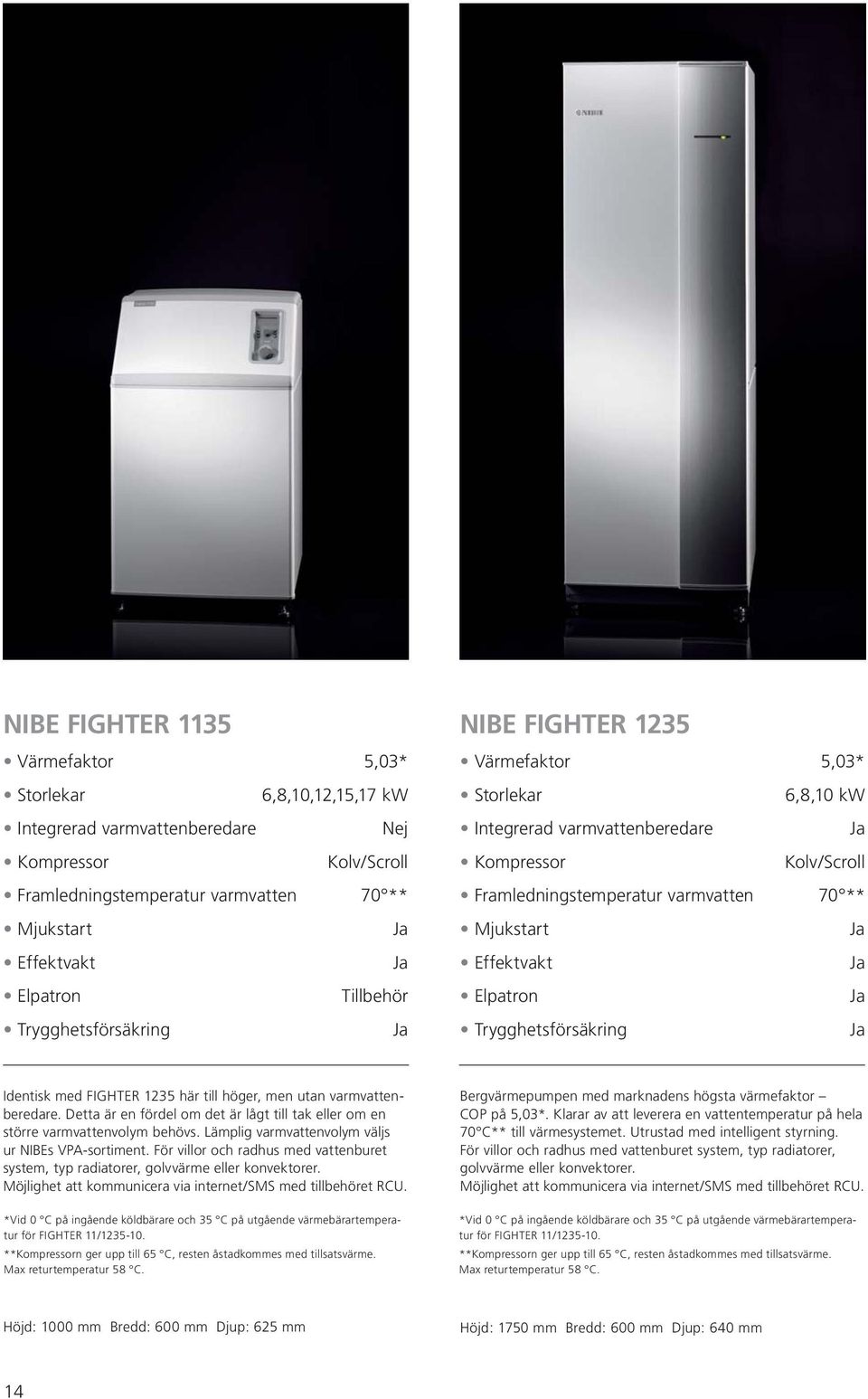

14 NIBE FIGHTER 1135 Värmefaktor 5,03* Storlekar 6,8,10,12,15,17 kw Integrerad varmvattenberedare Nej Kompressor Kolv/Scroll Framledningstemperatur varmvatten 70 ** Mjukstart Effektvakt Elpatron Tillbehör Trygghetsförsäkring NIBE FIGHTER 1235 Värmefaktor 5,03* Storlekar 6,8,10 kw Integrerad varmvattenberedare Kompressor Kolv/Scroll Framledningstemperatur varmvatten 70 ** Mjukstart Effektvakt Elpatron Trygghetsförsäkring Identisk med FIGHTER 1235 här till höger, men utan varmvattenberedare. Detta är en fördel om det är lågt till tak eller om en större varmvattenvolym behövs. Lämplig varmvattenvolym väljs ur NIBEs VPA-sortiment. För villor och radhus med vattenburet system, typ radiatorer, golvvärme eller konvektorer. Möjlighet att kommunicera via internet/sms med tillbehöret RCU. *Vid 0 C på ingående köldbärare och 35 C på utgående värmebärartemperatur för FIGHTER 11/ **Kompressorn ger upp till 65 C, resten åstadkommes med tillsatsvärme. Max returtemperatur 58 C. Bergvärmepumpen med marknadens högsta värmefaktor COP på 5,03*. Klarar av att leverera en vattentemperatur på hela 70 C** till värmesystemet. Utrustad med intelligent styrning. För villor och radhus med vattenburet system, typ radiatorer, golvvärme eller konvektorer. Möjlighet att kommunicera via internet/sms med tillbehöret RCU. *Vid 0 C på ingående köldbärare och 35 C på utgående värmebärartemperatur för FIGHTER 11/ **Kompressorn ger upp till 65 C, resten åstadkommes med tillsatsvärme. Max returtemperatur 58 C. Höjd: 1000 mm Bredd: 600 mm Djup: 625 mm Höjd: 1750 mm Bredd: 600 mm Djup: 640 mm 14

15 NIBE FIGHTER 1250 Storlek 4 16 kw Årsvärmefaktor 3,32* Integrerad varmvattenberedare Kompressor Varvtalsstyrd scroll Framledningstemperatur varmvatten 65 Mjukstart Effektvakt Elpatron Trygghetsförsäkring NIBE FIGHTER 1330 Värmefaktor 4,50* Storlekar 22,30,40 kw Integrerad varmvattenberedare Nej Kompressor Scroll Framledningstemperatur varmvatten 65 Mjukstart Effektvakt Elpatron Tillbehör NIBEs mest avancerade bergvärmepump med marknadens bästa årsvärmefaktor. En intelligent värmepump utrustad med varvtalsstyrd kompressor samt varvtalsstyrda cirkulationspumpar. Detta för att slippa använda elspets. För villor och radhus med vattenburet system, typ radiatorer, golvvärme eller konvektorer. Möjlighet att kommunicera via internet/sms med tillbehöret RCU. *Vid 0 C på ingående köldbärare och 45 C vid 60Hz varvtalsfrekvens. Vår mest kraftfulla bergvärmepump. Ett riktigt kraftverk för flerbostadshus, industrier, kyrkor mm. Största modellen på 40 kw. 2 9 värmepumpar kan kopplas samman och styras i ett system. Möjlighet att kommunicera via internet/sms med tillbehöret RCU. *Vid 0 C på ingående köldbärare och 35 C på utgående värme bärar temperatur för FIGHTER Höjd: 1750 mm Bredd: 600 mm Djup: 640 mm Höjd: 1580 mm Bredd: 600 mm Djup: 625 mm 15

16 Jämför våra bergvärmepumpar Här kan du enkelt jämföra de olika modellernas versioner, funktioner, utrustning, prestanda mm. FIGHTER 1125 FIGHTER 1135 FIGHTER 1225 FFIGHTER 1235 FIGHTER 1250 FIGHTER 1330 FIGHTER Köldmedium R407C R407C R407C R407C R407C R407C Mjukstart ** Integrerad varmvattenberedare Nej Nej Nej Effektvakt Tillbehör Tillbehör Elpatron Tillbehör Tillbehör Tillbehör Framledningstemperatur/varmvatten * * Vavtalsstyrd kompressor TILLBEHÖR Effektvakt Inbyggd eltillsats 9 kw RCU kommunikationsmodul FLM frånluftsmodul Varmvattenstyrning Poolstyrning RG10 rumsgivare RG20 rumsgivare Styrning av 2 värmesystem * Kompressorn ger upp till 65 C, resten åstadkommes med tillsatsvärme. Max returtemperatur 58 C. ** Gäller ej NIBE FIGHTER

17 En bankomat i grovköket du sparar upp till 75 % Här kan du enkelt se vad våra olika berg värmepumpar kan spara. Schablonerna baseras på klimatet i Stockholm och är endast grova riktvärden. För en mer precis besparingskalkyl ber vi dig kontakta en NIBE-installatör. Du hittar dem på nibe.se. Villa uppvärmd med NIBE FIGHTER 1250 (Hushållsel tillkommer med ca kwh/år) Nuvarande totalbehov olja (m 3 /år) 3 3,5 4 4,5 5 Alt. motsvarande totalbehov el (kwh/år) Bergvärme, borrdjup m (aktivt)* Markvärme, slanglängd m* x250 2x250 2x300 2x275 2x325 2x300 2x350 Besparing kilowattimmar/år* *Angivna värden är endast grova riktvärden. För korrekt dimensionering, rådgör alltid med din installatör. Villa uppvärmd med NIBE FIGHTER 1135/1235 (Hushållsel tillkommer med ca kwh/år) NIBE FIGHTER 1135/ kw 8 kw 10 kw 12 kw (ej 1235) 15 kw (ej 1235) 17 kw (ej 1235) Nuvarande totalbehov olja (m 3 /år) 2,5 3 3,5 4 4, ,5 6, Alt. motsvarande totalbehov el (kwh/år) Bergvärme, borrdjup m (aktivt)* x100 2x120 2x110 2x140 Markvärme, slanglängd m* x x300 2x250 2x350 2x300 2x400 2x350 3x300 Besparing kilowattimmar/år* *Angivna värden är endast grova riktvärden. För korrekt dimensionering, rådgör alltid med din installatör. Villa uppvärmd med NIBE FIGHTER 1125/1225 (Hushållsel tillkommer med ca kwh/år) NIBE FIGHTER kw 8 kw 10 kw 12 kw 15 kw 17 kw Nuvarande totalbehov olja (m 3 /år) 2,5 3 3,5 4 4, ,5 6, Alt. motsvarande totalbehov el (kwh/år) Bergvärme, borrdjup m (aktivt)* x100 2x120 2x110 2x140 Markvärme, slanglängd m* x x300 2x250 2x350 2x300 2x400 2x350 3x300 Besparing kilowattimmar/år* *Angivna värden är endast grova riktvärden. För korrekt dimensionering, rådgör alltid med din installatör. NIBE FIGHTER kw 6 kw 8 kw 10 kw 12 kw Nuvarande totalbehov olja (m 3 /år) 2 2,5 2,5 3 3,5 4 4, ,5 Alt. motsvarande totalbehov el (kwh/år) Bergvärme, borrdjup m (aktivt)* Markvärme, slanglängd m* x x300 2x250 2x350 Besparing kilowattimmar/år* *Angivna värden är endast grova riktvärden. För korrekt dimensionering, rådgör alltid med din installatör. Fastighet uppvärmd med NIBE FIGHTER 1330 (Hushållsel tillkommer med ca kwh/år) NIBE FIGHTER kw 30 kw 40 kw Nuvarande totalbehov olja (m 3 /år) Alt. motsvarande totalbehov el (kwh/år) Bergvärme, borrdjup m (aktivt)* 2x150 3x150 3x150 5x150 4x170 5x200 Markvärme, slanglängd m* 3x300 4x400 3x450 4x450 5x450 7x450 Besparing kilowattimmar/år* *Angivna värden är endast grova riktvärden. För korrekt dimensionering, rådgör alltid med din installatör. 17

18 Så enkelt skaffar du bergvärme 1. Gå in på nibe.se och klicka på knappen Hitta installatör. Kontakta någon på din ort. Våra installatörer är experter på NIBEs produkter. 2. Din NIBE-installatör besöker dig och berättar mer om dina förutsättningar att installera någon typ av bergvärmelösning. 3. Du får ett kostnadsförslag och en tidplan för att genomföra installationen. Borrning för bergvärme När du ska installera bergvärme är det viktigt att analysen görs av en NIBE-installatör och att borrningen utförs av en professionell borrentreprenör. Ofta an - litas denne som underleverantör till den installatör som ansvarar för din totalentreprenad. Borrhålets djup avgörs av flera olika faktorer. Berggrundens nivå, naturligtvis, men också vilka effektbehov hålet ska klara. Hålet får därför inte underdimensioneras. Djupet varierar mellan cirka meter. Borrhålets diameter är mm. Borrentreprenören är van vid att arbeta i befintliga trädgårdar och gör allt för att besöket inte ska sätta andra spår än just borrhålet. Borrningen brukar ta någon dag och i de allra flesta fall blir det ingen påverkan på trädgården. Den så kallade energibrunnen med kopplingar är täckta under markytan. 18

19 Hellre ett litet hål i marken än ett stort i ekonomin När Greger Pettersson i Halmstad skulle bygga nytt var det ingen tvekan om vilken uppvärmningsform han skulle välja. Eftersom han också ville ha möjlighet att på sommaren kyla ner sitt hus utan större kostnad var valet extra enkelt. Som jag ser det finns det egentligen inget alternativ till bergvärme idag. g hade dessutom en bergvärmepump i mitt gamla hus och det har fungerat utmärkt i alla år. Som det starkaste argumentet för bergvärme nämner han miljön. Nu när klimatdebatten rasar är det skönt att veta att bergvärme är den uppvärmningsform som har allra minst påverkan på växthuseffekten. Att besparingen dessutom är dramatisk gör ju inte saken sämre, menar Greger. För mig handlar det också om en skön känsla av oberoende. Det finns ingen framtid i olja och nu slipper jag oroa mig för världsmarknadspriser och andra av gifts höjningar. Greger menar också att driftssäkerheten är ett starkt argument. Värmepumpen sköter ju sig i stort sett själv när den väl är installerad. Installationen är snabb och helt odramatisk. Installatörerna är så pass duktiga och rutinerade nuförtiden. Själva borrhålet fixar de på en dag. I ett förråd på gården står själva värmepumpen. Greger valde NIBEs flaggskepp NIBE FIGHTER 1250 med varvtalsstyrd kompressor. Den är inte större än en garderob. När jag ska hämta något här ute lyser bergvärme pumpens lilla gröna diod i mörkret. Som en skön påminnelse om att jag gjort ett klokt val. 19

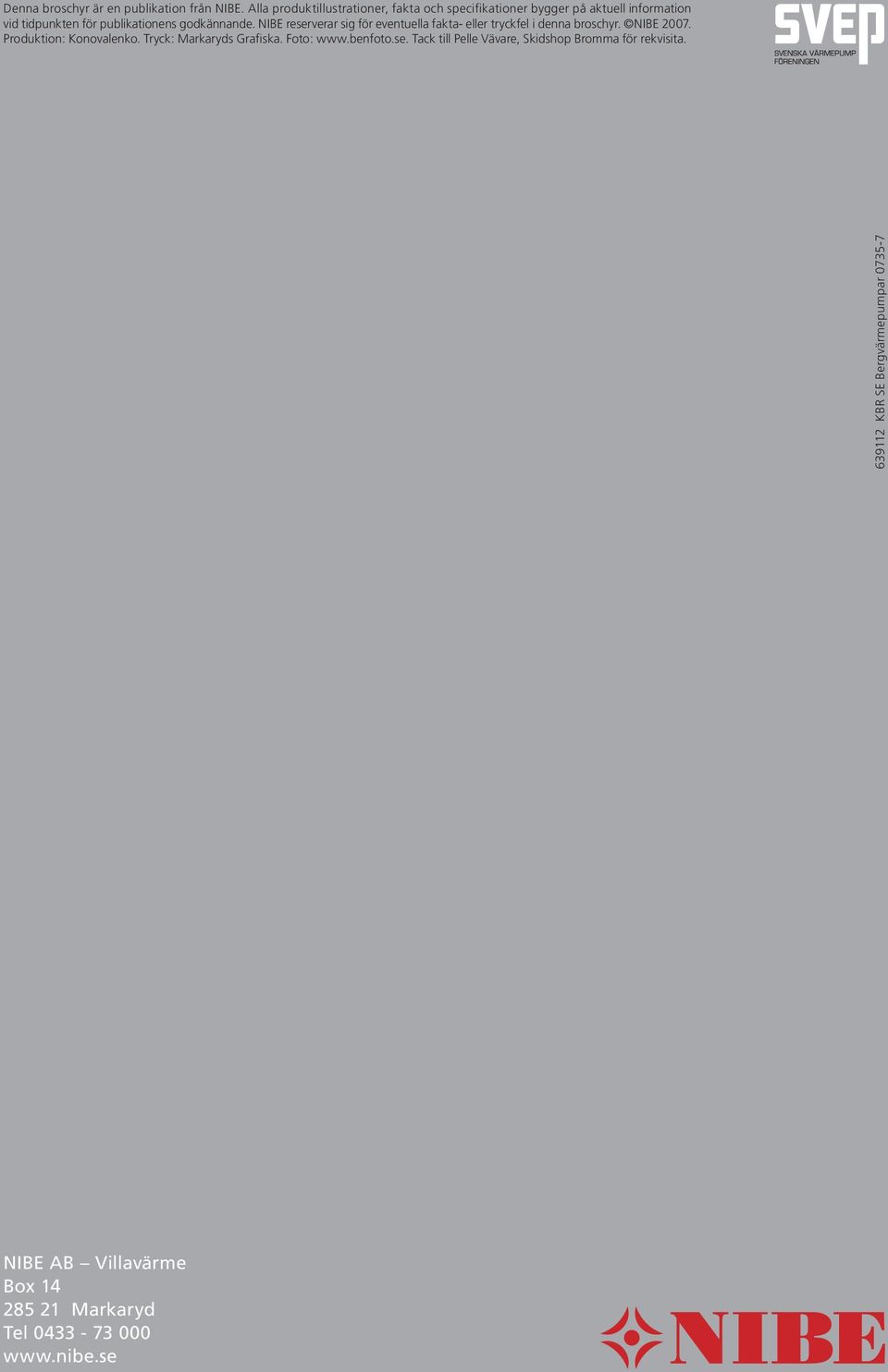

20 Denna broschyr är en publikation från NIBE. Alla produktillustrationer, fakta och specifikationer bygger på aktuell information vid tidpunkten för publikationens godkännande. NIBE reserverar sig för eventuella fakta- eller tryckfel i denna broschyr. NIBE Produktion: Konovalenko. Tryck: Markaryds Grafiska. Foto: Tack till Pelle Vävare, Skidshop Bromma för rekvisita KBR SE Bergvärmepumpar NIBE AB Villavärme Box Markaryd Tel
