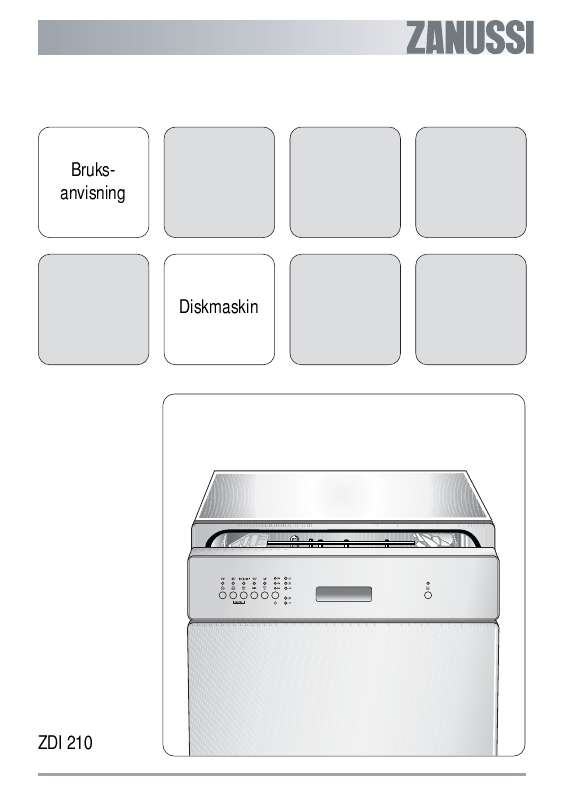

Din manual ZANUSSI ZDI210N

Transkript

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för ZANUSSI ZDI210N. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

2 Utdrag ur manual: Service på denna produkt får endast utföras av en auktoriserad servicetekniker och endast originaldelar får användas. Du får inte under några omständigheter försöka reparera diskmaskinen på egen hand. Reparationer som utförs av oerfarna personer kan orsaka personskador och allvarliga funktionsstörningar. Kontakta din lokala serviceverkstad. Begär alltid att originalreservdelar används. Allmän säkerhet Maskindiskmedel kan orsaka kemiska brännskador i ögon, mun och hals. Det kan vara livsfarligt! Följ säkerhetsanvisningarna från tillverkaren av diskmedlet. Vattnet i diskmaskinen är inte avsett att drickas. Rester från diskmedlet kan fortfarande finnas kvar i maskinen. Var noga med att alltid hålla luckan stängd när maskinen inte laddas eller plockas ur. Då finns ingen risk att någon snubblar på den öppna luckan och skadar sig. Sitt eller stå inte på luckan när den är öppen. Korrekt användning Denna diskmaskin är endast avsedd för diskning av husgeråd som är lämpliga för maskindiskning. Häll aldrig lösningsmedel i diskmaskinen. Det finns risk för explosion. Knivar och andra vassa föremål måste placeras i bestickskorgen med spetsarna vända nedåt eller läggas ned i den övre korgen. Använd endast produkter (diskmedel, salt och sköljmedel) som är avsedda för diskmaskiner. Öppna inte luckan när maskinen är i drift. Het ånga kan strömma ut. Plocka inte ut disk ur diskmaskinen förrän diskprogrammet är klart. Koppla loss maskinen från eluttaget och stäng vattenkranen efter användning. Barnsäkerhet Denna maskin är avsedd att användas av vuxna personer. Låt inte barn använda diskmaskinen utan tillsyn. Förvara allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga. Förvara alla diskmedel på en säker plats utom räckhåll för barn. Håll barn borta från diskmaskinen när luckan är öppen. 3 Installation Kontrollera att diskmaskinen inte har skadats under transporten. Anslut aldrig en skadad maskin till ett eluttag. Kontakta din återförsäljare om maskinen är skadad på något sätt. Allt förpackningsmaterial måste avlägsnas innan maskinen används. Allt el- och VVS-arbete som krävs för att installera denna maskin måste utföras av en kvalificerad och kompetent person. Det är av säkerhetsskäl farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. Använd inte diskmaskinen om nätkabeln eller vattenslangarna är skadade eller om maskinens kontrollpanel, övre panel eller sockel är skadad så att det finns risk att man kommer åt maskinens invändiga komponenter. Kontakta vår lokala serviceavdelning för att undvika säkerhetsrisker. Det är förbjudet att borra i diskmaskinens paneler. Det kan bli skador på komponenterna i vatten- och elsystemet. VARNING För anslutning av elektricitet och vatten, följ noga anvisningarna i respektive avsnitt. Kontrollpanel A B C Programvalsknappar Knapp för Fördröjd start Kontrollampor Strömbrytare På/Av Funktionsknappar Inställningsläge Maskinen är i inställningsläge när strömbrytarens kontrollampa är tänd och alla programlampor är släckta. VIKTIGT Tänk alltid på att när du: väljer ett diskprogram, eller Funktionsknappar ställer in vattenavhärdaren, MÅSTE maskinen vara i inställningsläge. Om en programlampa är tänd så är det senast utförda programmet fortfarande inställt. I detta fall måste programmet avbrytas. 1. Håll funktionsknapp B och C intryckta samtidigt tills alla programlampor har släckts. 2. Släpp funktionsknapp B och C. Utöver valet av diskprogram kan även följande funktioner väljas med dessa knappar: vattenavhärdarens inställning, avbryta ett program som pågår. Starta diskprogrammet: 1. Tryck på strömbrytaren. Strömbrytarens kontrollampa tänds. 2. Tryck på knappen för önskat program. Motsvarande kontrollampa förblir tänds. Kontrollampan för programmet och kontrollamporna för faserna i det valda programmet börjar att blinka. 3. Cirka 3 sekunder efter den senaste intryckningen av en knapp startar programmet automatiskt. Så snart programmet startar slocknar kontrollamporna för samtliga programfaser utom lampan för den pågående fasen. VIKTIGT Om du vill ändra inställningarna när programmet väl har startat måste du avbryta det pågående diskprogrammet. Programvalsknappar 5 Knapp för Fördröjd start Med denna funktion kan starten av programmet fördröjas 3, 6 eller 9 timmar. Nedräkningen minskar i steg om 3 timmar. Innan du väljer diskprogram, tryck på strömbrytaren och sedan på knappen Fördröjd start tills kontrollampan för 3, 6 eller 9 timmar tänds. Tryck på knappen för önskat diskprogram. Nedräkningen startar automatiskt efter cirka 3 sekunder. När nedräkningen löper ut startar diskprogrammet automatiskt. Kontrollampan för Fördröjd start släcks. För att avbryta fördröjd start som räknas ned: Tryck på knappen Fördröjd start tills kontrollampan för 3, 6 eller 9 timmar släcks. Det valda diskprogrammet startar automatiskt. VIKTIGT Det går att välja diskprogram och fördröjd start även med luckan lite på glänt. I detta fall startar programmet eller nedräkningen när luckan stängs. Tills dess går det att ändra de aktuella inställningarna. Kontrollampor Disk 1) Lyser när disk- och sköljfaserna pågår. Torkning 1) Lyser när torkfasen pågår. Program klart Tänds när diskprogrammet är klart. Maskinen har även andra indikatorer som t.ex. visar: vattenavhärdarens inställning, att ett larm utlösts p.

3 g.a. ett fel på maskinen. Tänds när specialsalt behöver fyllas på. Saltindikatorn kan lysa i flera timmar efter att salt har fyllts på. Tänds när sköljmedel behöver fyllas på. Saltpåfyllning 2) Sköljmedel 2) 1) Så snart du väljer ett diskprogram börjar faskontrollamporna för programmet att blinka. Så fort programmet startar släcks alla faskontrollampor utom lampan för den pågående fasen, vilken lyser med fast sken. 2) Salt- och sköljmedelsindikatorerna lyser aldrig under ett diskprogram, även om salt och sköljmedel behöver fyllas på. 6 Programöversikt Program Intensiv 70 Användning Beskrivning Hårt smutsad disk. Fördisk Porslin, bestick, kastruller och pan- Huvuddisk nor 2 mellanliggande sköljningar Avslutande sköljning Torkning Normalt smutsad disk. Porslin och bestick Fördisk Huvuddisk 1 mellanliggande sköljning Avslutande sköljning Torkning Huvuddisk Avslutande sköljning Fördisk Huvuddisk 1 mellanliggande sköljning Avslutande sköljning Torkning Huvuddisk 1 mellanliggande sköljning Avslutande sköljning Torkning Normal A30' 50 Lätt smutsad disk. Porslin och bestick Normalt smutsad disk. Porslin och bestick Glas 45 Normalt smutsad disk Ömtåligt porslin och glas När maskinen används första gången Innan du använder diskmaskinen första gången: Kontrollera att anslutningarna för el och vatten har utförts enligt installationsanvisningarna Avlägsna allt förpackningsmaterial från maskinens insida Ställ in vattenavhärdaren Häll en liter vatten i saltbehållaren och fyll sedan på disksalt Fyll på sköljmedelsfacket Om du använder tabletter som kombinerar sköljmedel och diskmedel: Sköljmedel behöver inte fyllas på Ställ in vattenavhärdaren Tillsätt specialsalt 7 Vid användning av tabletter som kombinerar sköljmedel, diskmedel, saltfunktion och andra tillsatser: Specialsalt eller sköljmedel behöver inte fyllas på. Kontrollera om medlet du tänker använda är lämpligt för vattnets hårdhet i området där du bor. Följ tillverkarens instruktioner. Ställ in vattnets hårdhet på nivå 1. VIKTIGT Om torkresultaten inte är tillfredsställande rekommenderar vi att du gör så här: 1. Fyll på sköljmedel i sköljmedelsfacket. 2. Ställ in sköljmedelsdoseringen på läge 2. Om du bestämmer dig för att i framtiden använda separata diskmedel och tillsatser rekommenderar vi att du gör så här: Fyll på salt- och sköljmedelsbehållaren. Ställ in vattnets hårdhet på den högsta nivån och kör 1 normalt diskprogram med tom maskin. Justera inställningen av vattnets hårdhet enligt den hårdhetsgrad vattnet har där du bor. Justera doseringen av sköljmedel. Ställ in vattenavhärdaren Diskmaskinen är utrustad med en vattenavhärdare som avlägsnar mineraler och salt från det inkommande vattnet, ämnen som annars skulle ha en skadlig eller negativ effekt på maskinens funktion. Ju meldrig sköljmedelsfacket med andra medel (t.ex. rengöringsmedel eller flytande diskmedel). Sådana medel skadar maskinen. VIKTIGT Fyll på sköljmedel när lampan på kontrollpanelen tänds. Justera doseringen av sköljmedel Öka doseringen om det finns vatten- eller kalkfläckar på disken efter diskningen. Minska doseringen om det finns vita ränder på disken eller en blåaktig film på glasvaror eller knivblad. Öppna locket. Ställ in doseringsnivån (doseringen är fabriksinställd på läge 4). Stäng locket genom att trycka på det tills det låser fast i läge. 11 Ladda bestick och porslin Svampar, trasor och andra föremål som kan absorbera vatten får inte diskas i diskmaskinen. Innan du laddar diskmaskinen bör du: Avlägsna alla matrester och andra smutspartiklar. Mjuka upp rester efter inbränd mat i pannor. Tänk på följande när du laddar bestick och porslin: Bestick och porslin får inte blockera spolarmarnas rotation. Ladda ihåliga föremål såsom koppar, glas och pannor med öppningarna vända nedåt så att de inte fylls med vatten. Porslin och bestick får inte ligga inuti andra föremål eller täcka varandra. Se till att glasen inte vidrör varandra. Annars finns det risk att de skadas. Lägg små föremål i bestickskorgen. Plastföremål och teflonbehandlade pannor har en tendens att hålla kvar vattendroppar. Dessa torkar därför inte lika bra som porslin och stålföremål. Lätta föremål (plastskålar och liknande) skall placeras i överkorgen på sådant sätt att de inte rubbas under diskprogrammet. För diskning i diskmaskin är följande föremål: olämpliga: lämpliga med restriktioner: Bestick med handtag av trä, horn, porslin eller pär- Diska stengods i diskmaskinen endast om godset lemor. är märkt som diskmaskinsäkert av tillverkaren. Plastföremål som inte är värmebeständiga. Glaserade mönster kan blekna vid frekvent diskning i diskmaskin. Äldre bestick med limmade delar som inte är temperaturbeständiga. Silver- och aluminiumdelar har en tendens att missfärgas under diskning. Rester av t.ex. äggvita, ägg Sammanfogade bestick eller porslinsföremål. ula och senap gör ofta att silver missfärgas eller får Föremål av tenn eller koppar. fläckar. Torka därför alltid bort matrester från sil Glas av Töm först underkorgen och sedan rekommenderar att du var tredje månad kör diskprogrammet för hårt smutsad disk med diskmedel, men utan disk. Utvändig rengöring Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa. Vid behov kan ett neutralt rengöringsmedel användas. Använd aldrig produkter med slipeffekt, skursvampar eller lösningsmedel (aceton, trikloretylen eller liknande).

4 Långa uppehåll Om du inte tänker använda diskmaskinen under en längre period rekommenderar vi att du gör så här: 1. Koppla loss maskinen från eluttaget och stäng vattenkranen Låt luckan stå på glänt så att inte dålig lukt bildas. 3. Rengör maskinen invändigt. Risk för frost Placera inte maskinen på en plats där det finns risk att temperaturen sjunker under 0 C. Om detta inte går att undvika: töm maskinen, stäng luckan, koppla loss tilloppsslangen och töm slangen. 1. Koppla loss maskinen från eluttaget. 2. Stäng vattenkranen. 3. Koppla loss slangarna för vattentillförsel och tömning. 4. Dra ut maskinen tillsammans med slangarna. Luta inte maskinen under transport. Flytta maskinen Om du måste flytta maskinen (om du t.ex. byter bostad): Miljöskydd Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. med t.ex. >PE<, >PS<, etc. Kassera förpackningsmaterialen i härför avsedda behållare på kommunens sopstationer. FÖRSIKTIGHET När en maskin inte längre skall användas: Koppla loss maskinen från eluttaget. Klipp av nätkabeln och stickkontakten och kassera dem. Kassera lucklåset. Detta gör att barn inte kan bli innestängda i maskinen med risk för deras liv. Förpackningsmaterial Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastkomponenterna är märkta 17 Om maskinen inte fungerar Diskmaskinen startar inte eller stoppar under drift. Vissa problem beror på bristande underhåll eller förbiseenden och kan lösas med hjälp av anvisningarna i nedanstående tabell, utan att en servicetekniker tillkallas. Felkod och problem Diskmaskinen fylls inte med vatten. Kontrollampan för det pågående programmet blinkar kontinuerligt. Kontrollampan för "Program klart" blinkar 1 gång. Stäng av diskmaskinen, öppna luckan och gå igenom följande förslag på korrigerande åtgärder. Möjliga orsaker och åtgärder Vattenkranen är blockerad eller belagd med kalk. Rengör vattenkranen. Vattenkranen är stängd. Öppna vattenkranen. Filtret (i förekommande fall) i den gängade slangkopplingen vid tilloppsventilen är igentäppt. Rengör filtret i slangkopplingen. Tilloppsslangen har inte dragits rätt eller är vikt eller hopklämd. Kontrollera anslutningen av tilloppsslangen. Avloppsmuffen är blockerad. Rengör avloppsmuffen. Tömningsslangen har inte dragits rätt eller är vikt eller hopklämd. Kontrollera anslutningen av tömningsslangen. Översvämningsskyddet är aktiverat. Stäng vattenkranen och kontakta vår lokala serviceavdelning. Luckan till diskmaskinen är inte stängd ordentligt. Stäng luckan. Nätkabeln har inte anslutits till eluttaget. Anslut nätkabeln. Säkringen har bränt i hushållets säkringsskåp. Byt ut säkringen. Diskmaskinen töms inte. Kontrollampan för det pågående programmet blinkar kontinuerligt. Kontrollampan för "Program klart" blinkar 2 gånger. Kontrollampan för det pågående programmet blinkar kontinuerligt. Kontrollampan för "Program klart" blinkar 3 gånger. Programmet startar inte. När ovanstående kontroller har utförts, stäng luckan och sätt på diskmaskinen. Tryck på knappen för det program som pågick när larmet utlöstes. Programmet fortsätter från den punkt där det avbröts. 18 Kontakta vår serviceavdelning om problemet eller felkoden återkommer. Kontakta vår lokala serviceavdelning för information om andra felkoder som inte beskrivs i ovanstående tabell. Kontakta vår lokala serviceavdelning och uppge modellbeteckning (Mod.), produktnummer (PNC) och serienummer (S.N. ). Denna information finner du på typskylten som sitter på sidan av luckan till diskmaskinen. För att du alltid skall ha dessa uppgifter till hands rekommenderar vi att du antecknar dem här: Mod. (modell):.... PNC (produktnr):... S.N. (serienr):..... Diskresultaten är inte tillfredsställande Disken är inte ren. Fel diskprogram har valts. Disken har ställts på ett sådant sätt att vattnet inte når alla ytor. Korgarna får inte överfyllas. Spolarmarna kan inte rotera fritt eftersom disken har ställts på fel sätt. Filtren i diskutrymmets botten är smutsiga eller felaktigt placerade. För lite eller inget diskmedel alls har använts. Om det är kalkavlagringar på disken: saltbehållaren är tom eller vattenavhärdaren är inställd på fel nivå. Anslutningen av tömningsslangen är felaktig. Locket till saltbehållaren är inte stängt ordentligt. Sköljmedel har inte använts. Sköljmedelsfacket är tomt. Disken är våt eller glanslös. Det är ränder, mjölkaktiga fläckar eller en blåaktig be- Minska sköljmedelsdoseringen. läggning på glas och porslin. Vattendroppar har torkat in på glas och porslin. Öka sköljmedelsdoseringen. Diskmedlet kan också vara orsaken. Kontakta tillverkarens kundtjänst. Kontakta vår lokala serviceavdelning om problemet kvarstår efter alla dessa kontroller. Tekniska data Mått Bredd x Höjd x Djup 59,6 x 81,8-87,8 x 57,5 Elektrisk anslutning Information om den elektriska anslutningen ges på typskylten som sitter Nätspänning - Total effekt - Säkring på innerkanten av luckan till diskmaskinen.

5 Powered by TCPDF ( 19 Vattentryck Kapacitet Max. vikt Bullernivå Minimum - Maximum (MPa) Kuvert kg db(a) 0,05-0, ,5 49 Förbrukningsvärden Förbrukningsvärdena är avsedda som vägledning och varierar med vattnets tryck och temperatur, variationer i nätspänningen och diskmängd. Förbrukningsvärden Program Intensiv 70 Normal A 30' BIO 50 (Testprogram för provningsanstalter) Glas 45 Programtid (minuter) Energiförbrukning (kwh) 1,6-1,8 1,4-1,6 0,9 1,05 0,8-0, Vatten (liter) Information till provningsanstalter Testning enligt EN måste utföras med maskinen fullt laddad och med testprogrammet (se "Förbrukningsvärden"). Testning enligt EN måste utföras med saltbehållaren och sköljmedelsfacket påfyllda med salt respektive sköljmedel och med testprogrammet (se "Förbrukningsvärden"). Full laddning: 12 standardkuvert Erforderlig mängd diskmedel Sköljmedelsinställning 5 g + 25 g (Typ B) läge 4 (Typ III) 20 Överkorg Bestickskorg Underkorg Koppställ: läge A Installation VARNING Allt el- och VVS-arbete som krävs för att installera denna maskin skall utföras av en behörig elektriker och/eller rörmokare eller annan kompetent person. VARNING För anslutning till vattentillförseln skall endast en ny slanguppsättning användas. Gamla slanguppsättningar får inte återanvändas. FÖRSIKTIGHET Om maskinen ansluts till nya rörledningar eller ledningar som inte har använts på länge bör du låta vattnet rinna några minuter innan du ansluter tilloppsslangen. Vattenanslutning VARNING Diskmaskinen får inte anslutas till dagvattenapparater eller momentana varmvattenberedare. Denna diskmaskin kan anslutas antingen till varmvatten (max. 60 C) eller kallvatten. Vi rekommenderar dock att du använder kallvatten. Tilloppsslang med säkerhetsventil Anslut tilloppsslangen till en kran med en extern gänga på 3/4". 21 När den dubbelväggiga tilloppsslangen ansluts kopplas säkerhetsventilen till försiktig när du installerar ovanför diskmaskiinte är snodda, klämda el- sluts till ett vattenlås under nens botten. ler tilltrasslade. en diskho måste hela plastmembranet (A)avlägsnas. Om inte hela membranet avlägsnas kommer det att ansamlas matpartiklar som till slut täpper till avloppsslangens förbindning. Avloppsslangen, inklusive eventuella förlängningar, får vara högst 4 meter lång. Den invändiga diametern på kopplingarna som an22 vänds för anslutning till avloppet får inte vara mindre än diametern på den medföljande slangen. Elektrisk anslutning FÖRSIKTIGHET Säkerhetsstandarder kräver att maskinen jordas. Innan maskinen används första gången, kontrollera att nätspänningen överensstämmer med maskinens märkspänning som anges på typskylten. Även säkringsdata anges på typskylten. Anslut alltid maskinen till ett korrekt installerat och jordat eluttag. Grenuttag och förlängningskablar får inte användas. De kan medföra brandrisk på grund av överhettning. Låt vid behov en elektriker installera ett nytt eluttag med nya ledningar. Kontakta vår lokala serviceavdelning om nätkabeln behöver bytas ut. När maskinen är installerad måste stickkontakten vara åtkomlig. Dra aldrig i nätkabeln för att lossa stickkontakten från eluttaget - ta tag i stickkontakten. Tillverkaren ansvarar inte för underlåtenhet att följa ovanstående försiktighetsåtgärder. VARNING Diskmaskinen måste säkras så att den inte kan välta. Se därför till att bänken som maskinen placeras under är förankrad vid en fast struktur (angränsande köksskåp, vägg). Denna diskmaskin är avsedd att installeras under en köksbänk eller en bänkskiva. Några ytterligare öppningar för ventilation av diskmaskinen krävs inte. Det enda som behövs är öppningar för tilloppsslangen, tömningsslangen och nätkabeln. Diskmaskinen har justerbara fötter så att maskinens höjd kan regleras. Diskmaskinen måste kopplas loss från eluttaget före varje åtgärd som inbegriper åtkomst till maskinens interna komponenter. Installera maskinen så att den är lätt åtkomlig för en servicetekniker om den behöver repareras. Avvägning Diskmaskinen måste stå helt plant för att garantera att luckan stängs ordentligt och att lucktätningen håller tätt. När maskinen står helt plant fastnar inte luckan vid någon sida av skåpet. Om luckan inte stänger ordentligt, lossa eller dra åt de justerbara fötterna tills maskinen står helt i våg (se bifogad mall). Inbyggnad under en bänk VIKTIGT Följ noga anvisningarna på medföljande mall för inbyggnad av maskinen och montering av panelen
