world class performance in breathing comfort and safety

Transkript

1 world class performance in breathing comfort and safety

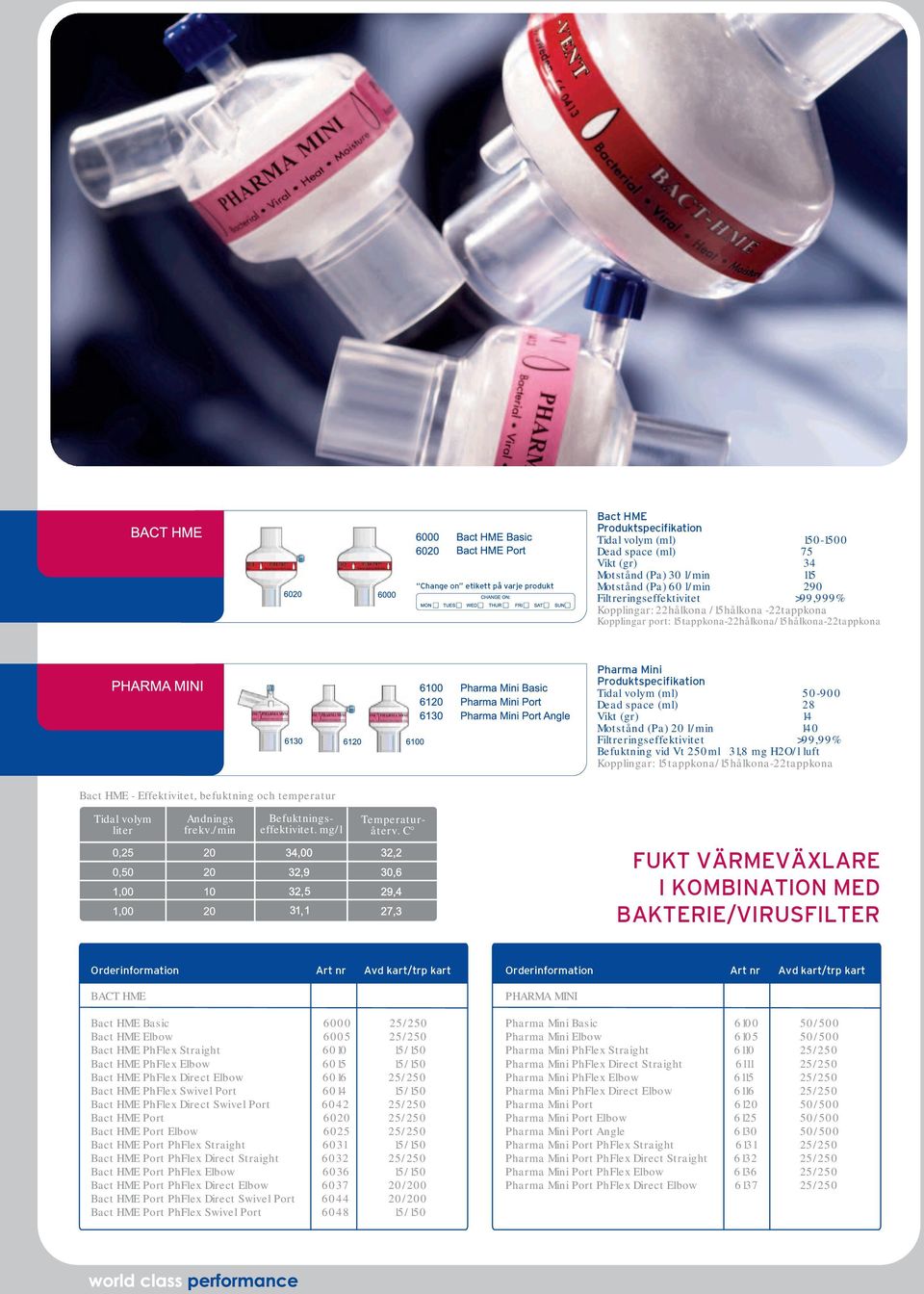

2 Change on etikett på varje produkt Bact HME Tidal volym (ml) Dead space (ml) 75 Vikt (gr) 34 Motstånd (Pa) 30 l/min 115 Motstånd (Pa) 60 l/min 290 Filtreringseffektivitet >99,999% Kopplingar: 22hålkona /15hålkona -22tappkona Kopplingar port: 15tappkona-22hålkona/15hålkona-22tappkona Pharma Mini Tidal volym (ml) Dead space (ml) 28 Vikt (gr) 14 Motstånd (Pa) 20 l/min 140 Filtreringseffektivitet >99,99% Befuktning vid Vt 250ml 31,8 mg H2O/l luft Kopplingar: 15tappkona/15hålkona-22tappkona Bact HME - Effektivitet, befuktning och temperatur Tidal volym liter Andnings frekv./min Befuktningseffektivitet. mg/l Temperaturåterv. C FUKT VÄRMEVÄXLARE I KOMBINATION MED BAKTERIE/VIRUSFILTER BACT HME Bact HME Basic /250 Bact HME Elbow /250 Bact HME PhFlex Straight /150 Bact HME PhFlex Elbow /150 Bact HME PhFlex Direct Elbow /250 Bact HME PhFlex Swivel Port /150 Bact HME PhFlex Direct Swivel Port /250 Bact HME Port /250 Bact HME Port Elbow /250 Bact HME Port PhFlex Straight /150 Bact HME Port PhFlex Direct Straight /250 Bact HME Port PhFlex Elbow /150 Bact HME Port PhFlex Direct Elbow /200 Bact HME Port PhFlex Direct Swivel Port /200 Bact HME Port PhFlex Swivel Port /150 PHARMA MINI Pharma Mini Basic /500 Pharma Mini Elbow /500 Pharma Mini PhFlex Straight /250 Pharma Mini PhFlex Direct Straight /250 Pharma Mini PhFlex Elbow /250 Pharma Mini PhFlex Direct Elbow /250 Pharma Mini Port /500 Pharma Mini Port Elbow /500 Pharma Mini Port Angle /500 Pharma Mini Port PhFlex Straight /250 Pharma Mini Port PhFlex Direct Straight /250 Pharma Mini Port PhFlex Elbow /250 Pharma Mini Port PhFlex Direct Elbow /250

3 Bact Trap Tidal volym (ml) Dead space (ml) 82 Vikt (gr) 32 Motstånd (Pa) 30 l/min 80 Motstånd (Pa) 60 l/min 205 Filtreringseffektivitet >99,999% Kopplingar: 22hålkona /15 hålkona -22 tappkona Kopplingar port: 15tappkona-22hålkona/15hålkona-22tappkona Change on etikett på varje produkt Bact Trap Mini Tidal volym (ml) Dead space (ml) 31 Vikt (gr) 13 Motstånd (Pa) 20 l/min 90 Filtreringseffektivitet > 99,99% Kopplingar: 15 tappkona /15 hålkona -22 tappkona ANESTESI/RESPIRATOR BAKTERIE/VIRUS FILTER EFFEKTIVITET DIFFUSION ELEKTROSTATISK TILLTRAKNING + MEKANISK FILTRERING INERTIELL KOLLIDERING PARTICLARS STORLEK BACT TRAP Bact Trap Basic /250 Bact Trap Elbow /250 Bact Trap PhFlex Straight /150 Bact Trap PhFlex Direct Straight /250 Bact Trap Port /250 Bact Trap Port Elbow /250 Bact Trap Port PhFlex Straight /150 Bact Trap Port PhFlex Direct Straight /250 Bact Trap Gas Return Filter /250 BACT TRAP MINI Bact Trap Mini Basic /500 Bact Trap Mini Elbow /500 Bact Trap Mini Port /500 Bact Trap Mini Port Elbow /500 Bact Trap Mini Port Angle /500

4 Change on etikett på varje produkt Bact Trap Hepa Tidal volym (ml) Dead space (ml) 71 Vikt (gr) Motstånd (Pa) 30 l/min 60 Motstånd (Pa) 60 l/min 145 Filtreringseffektivitet >99,9999% Kopplingar: 22hålkona/15hålkona-22tappkona Kopplingar port: 15tappkona-22hålkona/15 hålkona-22 tappkona STRÖMLINJEFORMAD DESOGN Vi använder varje kvadrat mm. av filtermediet i filtreringsprocessen Change on etikett på varje produkt Bact Trap Hepa HME Tidal volym (ml) Dead space (ml) 63 Vikt (gr) Motstånd (Pa) 30 l/min 110 Motstånd (Pa) 60 l/min 270 Filtreringseffektivitet: Bakterioligisk >99,9999% Virus >99,9999% ISO :2003 >99,99% Kopplingar: 22hålkona /15 hålkona -22 tappkona Kopplingar port: 15tappkona-22hålkona/15 hålkona -22 tappkona HÖGRE STRÖMMEN NEDRE STRÖMMEN Bact Trap Hepa HME - Befuktningseffektivitet Tidal volym ml Andnings frekv./min Befuktningseffektivitet. mg/l BACT TRAP HEPA Bact Trap HEPA Basic /250 Bact Trap HEPA Port /250 Bact Trap HEPA Port Elbow /250 BACT TRAP HEPA HME Bact Trap HEPA HME, Basic /250 Bact Trap HEPA HME, Port /250 Bact Trap HEPA HME, Port Elbow /250

5 HME 12 Tidal volym (ml) Dead space (ml) 86 Vikt (gr) 32 Motstånd (Pa) 30 l/min 40 Motstånd (Pa) 60 l/min 110 Befuktningseffektivitet vid Vt500ml(mg H2O/l luft) >33 Kopplingar: 22hålkona /15 hålkona -22 tappkona Kopplingar port: 15tappkona-22hålkona/15 hålkona-22 tappkona Change on etikett på varje produkt HME 10 Tidal volym (ml) Dead space (ml) 30 Vikt (gr) 13 Motstånd (Pa) 30 l/min 70 Filtreringseffektivitet >99,99% Befuktningseffektivitet vid Vt 250ml 28,9 mg H2O/l luft Kopplingar: 15 tappkona / 15 hålkona - 22 tappkona Pharma Neo Tidal volym (ml) Dead space (ml) 4 Vikt (gr) 3 Motstånd (Pa) 7,5 l/min 35 Befuktningseffektivitet vid Vt 25ml 31,0 mg H2O/l luft vid Vt 20ml 32,5 mg H2O/l luft Kopplingar: 15 tappkona / 15 hålkona HME 10 HME 10 Basic /500 HME 10 Port /500 HME 10 Port Angle /500 NEO FILTER Pharma NEO Basic /500 Pharma NEO Port /500 HME 12 HME 12 Basic /250 HME 12 Port /250

6

7 Change on etikett på varje produkt Bact Trap Midi Tidal volym (ml) Dead space (ml) rak 49 vinklad 51 Vikt (gr) 27 Motstånd (Pa) 30 l/min 110 Filtreringseffektivitet >99,99% Kopplingar: 15tappkona-22hålkona / 15 hålkona -22 tappkona Kopplingar vinklad: 15 tappkona / 15 hålkona -22 tappkona Change on etikett på varje produkt Bact HME Midi Tidal volym (ml) Dead space (ml) rak 47 vinklad 49 Vikt (gr) 29 Motstånd (Pa) 30 l/min 150 Filtreringseffektivitet >99,99% Befuktning vid Vt 500ml 32 mg H2O/l luft Kopplingar: 15tappkona-22hålkona / 15 hålkona -22 tappkona Kopplingar vinklad: 15tappkona / 15 hålkona -22 tappkona MIDI STORLEK BAKTERIE/VIRUS FILTER OCH FUKT VÄRMEVÄXLARE I KOMBINATION MED BAKTERIE/VIRUSFILTER BACT HME MIDI Bact HME Midi Port /400 Bact HME Midi Port Angle /400 Bact HME Midi Port Elbow /400 Bact HME Midi Port PhFlex Straight /250 Bact HME Midi Port PhFlex Elbow /250 BACT TRAP MIDI Bact Trap Midi Port /400 Bact Trap Midi Port Angle /400 Bact Trap Midi Port Elbow /400

8 Pharma Flex Direct Slangdiameter 15mm Längd:(inkl. kopplingar) mm; mm Dead space: rak min 15 - max 32ml vinkel min 17 - max 36ml swivel min 15 - max 32ml Kopplingar: 15 tappkona / 15 hålkona -22 tappkona Kopplingar swivel: 15 tappkona / 15 hålkona Pharma Flex Slangdiameter 1 5mm Längd:(inkl. kopplingar) 75mm Dead space : rak 30ml vinkel 33ml swivel 34ml Kopplingar: 15 tappkona / 15 hålkona -22 tappkona Kopplingar swivel: 15 tappkona / 15 hålkona DEN ULTRAFLEXIBLA LÄNKEN MELLAN ANDNINGSSYSTEM OCH PATIENT/ VERKTYGET FÖR TOTAL POSITIONSKONTROLL PharmaFlex Direct PharmaFlex Direct Swivel Elbow /500 PharmaFlex Direct Swivel Port /500 PharmaFlex Direct Straight, 15/ /500 PharmaFlex Direct Straight, Female 15 mm /500 PharmaFlex Direct Elbow /500 PharmaFlex PharmaFlex Swivel Elbow /500 PharmaFlex Swivel Port /500 PharmaFlex Straight, Female 15 mm /500 PharmaFlex Straight, 15/ /500 PharmaFlex Elbow /500

9 Pharma Trach Dead space (ml) 12 Vikt (gr) 4 Befuktning vid Vt 500ml (mg H2O/l luft) 26 Motstånd (Pa) 30 l/min 70 Filtreringseffektivitet >99,99% Kopplingar:15 hålkona FUKT OCH VÄRMEVÄXLARE FÖR TRACHEOTOMERADE PHARMA TRACH Pharma Trach Basic /500 Pharma Trach Multi-Function /500 Pharma Trach Suction /500 Pharma Trach Basic Oxygen Port /500 Pharma Trach Oxygen Supply /250 Pharma Trach Basic Multi Pac /150 Pharma Trach Multi-Function Pac /150 Pharma Trach Filter Pac /250 Pharma Trach Filter Pac Oxygen Port /250 Pharma Trach Cassette Hook /100 Oxygen Supply Gripper /250 Oxygen Supply Gripper - Tube /250 Oxygen Tube /250

10 KVALITET OCH SÄKERHET Kvalitetssystem och avancerad testutrustning svarar för vår kvalitetssäkring under tillverkningen samt att levererade produkter till sin funktion och säkerhet emotsvarar de högt ställda krav som sjukvården ställer i Sverige och 60 exportmarknader. Vår fokus på funktionalitet och kvalitet innebär att Pharma Systems regelmässigt ligger i topp i publicerade jämförande studier. För vår kvalitetssäkring i Företaget, ledningsfunktion och produktframtagning är följande standards i focus och införda Kvalitetssystem: MDD 9348 EEC (LVFS 2003:11 (Läkemedelsverket) ISO 9000:2000; ISO 13485:2001 Pharmasystems är certifierad enligt ovanstående kvalitetssystem av Intertek Semko- Dekra, Sverige. Funktions och kapacitetstester för produkter. Vårt produktlaboratorium har avancerad utrustning för följande tester under tillverkning och produktutveckling, * Fukt och värme effektivitet enligt gällande iso standard ISO 9360 * Salt test method for breathing system filters ISO :2001 * Flödestester och övrigt. Ett flertal övriga ISO- standards är i bruk inom företaget och användes dagligen i vårt kvalitetsarbete. Utöver vårt eget testlaboratorium användes även externa oberoende testlaboratorier för tester och kontroll av tex filtreringseffektivitet avseende bakterie- virus filter etc.

11 Pharma Systems är en av de världsledande tillverkarna av högkvalitativa fukt och värme växlare (HME:er), HME filter, bakteriefilter, respiratoriska system för engångsbruk. Våra produkter väcker avsevärt intresse närhelst de introduceras. Dessutom är vi i olika internationella jämförelsestudier ett av de ledande varumärkena och har mångårig erfarenhet av att tillverka produkter med hög prestanda. Ekonomiskt värde Dagens medicinska marknad kräver lösningar för att minska de totala kostnaderna. Av den anledningen har vi optimerat omfånget av produkter och minimerat variationen av apparater, vilket ger signifikanta fördelar såväl för tillverkningen som för den slutliga användaren. Pharma Systems AB Rubanksgatan Knivsta SWEDEN Phone: Fax: info@pharmasys.se
