1 2017

2 REGISTER Aktivitets-Hälsoband Analog/digital ljudomvandlare Audio distr./split Audiokablar/kontakter Audio-omkopplare Automatomkopplare VGA Bluetooth handsfree för bil Bluetooth bil kit Bluetooth högtalare BNC - adapter, kontakter ,24.4 Cat5 - DVI Cat5e/6 - HDMI 4K Cat5e/6 - HDMI Repeater Cat5 - HDMI Cat5 - Toslink - S/PDIF överföring Cat5 - USB Cat5 - VGA/XGA överföring Digitalomvandlare för ljud Displayportadapter Displayport Split Displayport till HDMI DVI kablar, adapter DVi förstärkare/splitter DVI omkopplare DVI Fiberöverföring DVI/VGA adapter DVI till VGA konverter EDID emulator DVI Fiberöverföring DVI Fiberöverföring HDMI Firewire IEEE1394 kablar Firewire adapter Galvanisk avskiljare Video/S-video Galvaniska avskiljare DVI Galvaniska avskiljare, Medicinska Galvaniska avskiljare, Medicinska Grenkontakter BNC HDMI kablar/adapter ,3.5 HDMI/HDTV förstärkare/splittar HDMI Splitter 4Kx2K HDMI/HDTV switchar HDMI Switch 4Kx2K HDMI scaler HDMI till Video/S-Video konverter HDMI till SDI konverter Kontakter/adapter Ljudomvandlare Matrisomkopplare VGA/XGA Matrisomkopplare HDMI Monitor/Splittboxar Monitorkablar VGA Monitoromkopplare VGA Nätkablar Nätverkskablar Omkopplare för VGA/XGA, auto Omkopplare för VGA/XGA Omkopplare för HDMI Omkopplare för DVI Opto-isolerad DVI Projektorkablar VGA/XGA Redigeringskablar Visca RS-232 Kablar/adapter Scaler/linjedubblare Scartadapter ScartRGB/HDMI konverter SDI förstärkare, konverter etc SDI till HDMI konverter SDI kablar Seriekablar Skarvkablar VGA Skarvstycken ,24.3 Splittboxar för projektor/monitor Styrsystem för projektor S-Video distr.förstärkare/splitter S-Video konverter S-Video/CV omkopplare/konverter S-Video kablar Synkförstärkare XGA Teknisk information TV-antennsladdar USB-förstärkare USB Hub USB-kablar USB omkopplare VGA/XGA-kablar VGA/DVI, DVI/VGA konverter VGA till HDMI konverter VGA/XGA förstärkare/splitter VGA/XGA omkopplare Video distr.förstärkare/splitter Video/S-Video konverter Video/S-Video till SDI konverter Video-omkopplare Videokablar VISCAkablar Vägguttag för projektor, plasma XLR-kablar KVALIFICERAD SUPPORT! inom alla områden: Audio, Video, AV-utrustning, Monitorer, Projektorer, Plasma, LCD/TFT och Data! HÖG PRODUKTKVALITET! Box VÄLLINGBY

3 VIKTIG INFO OBS! GLÖM INTE! På vår produktsida - kan ni söka i vårt sortiment samt läsa och skriva ut vår katalog. Katalogen finns även läsa eller hämta som PDF-fil. Prislistor finns i Word eller Excel-format. På vår nyhetssida - finns Specialpriser, Nyheter, prisändringar och annan information som uppdateras kontinuerligt! Besök gärna även vår butik! Box VÄLLINGBY

4 INFO Bild och Ljud - Datorer, TV, Projektorer och Video i samverkan! SISACO AB - KUNSKAP, SUPPORT, KVALITET! är distributör av INTERFACE, DISTRIBUTIONSFÖRSTÄRKARE, Cat5-FÖRSTÄRKARE, OMKOPPLARE, MATRIS-OMKOPPLARE, SCALER, SCAN CONVERTER, KONVERTER, DECODER M M. för Video, Videokameror, VGA, XGA, Monitorer, Projektorer och Mac med: Composite Video, S-Video/YC, Component/YUV/YCbCr/YPbPr, DVI, HDMI, SDI, RGB, RGB-S, RGsB eller RGBHV m.m från världens ledande leverantörer: Vi följer naturligtvis miljöutvecklingen och är med i samt följer avtalen i RoHS Box VÄLLINGBY

5 AUDIO 1125 AUDIO-SWITCH 5 IN - 1 UT. Bandbredd: 100KHz, -1dB. Förstärkningsområde: 60 db, justerbar. Signal/brusförh. >78 db. Kan sammankopplas med videoförst VS-55V. 304 AUDIO SPLIT 1 IN till 5 UT. Stereo. Anslutning: Phono Box VÄLLINGBY 1.1

6 AUDIO 307 DIGITAL LJUDSPLIT 1 Toslink IN och 2 Toslink ut. 305 DIGITAL LJUDOMVANDLARE Konverterar digital Toslinksignal till koax S/PDIF - eller S/PDIF till Toslink. Anslutning: Toslink resp. phono. 301 S/PDIF - TOSLINK via Cat5 För att förlänga S/PDIF eller Toslink digitalt ljud upp till 100 m med Cat5 kabel. IN S/PDIF : Phono IN Toslink : Optisk toslinkkontakt UT S/PDIF: Phono UT Toslink: Optisk toslinkkontakt Box VÄLLINGBY 1.2

7 AUDIO 311 UNIVERSELL LJUDOMVANDLARE Konverterar digitala och analoga signaler åt båda håll. (Analoga till digitala och digitala till analoga). In analog eller digitalt ljud ger samtidig digitalt och analogt ut. 317 UNIVERSELL LJUDOMVANDLARE Med Dolby Digital decoder. Konverterar digitala och analoga signaler åt båda håll. (Analoga till digitala och digitala till analoga). Även med med Dolby Digital signal. In analog eller digitalt ljud ger samtidig digitalt och analogt ljud ut. 315 HDMI - SEPARERING AV LJUDET HDMI För att separera ljudet i en HDMI-kabel till t.ex ett surroundsystem med S/PDIF, Toslink, eller analog ljudingång. HDMI: IN och UT. Toslink opto: ut. S/PDIF: Phono UT. Analogt ljud: 2 x Phono UT. Box VÄLLINGBY 1.3

8 AUDIO 303 ANALOG/DIGITAL OMVANDLARE Konverterar analogt ljud till digital Toslinksignal eller S/PDIF. Anslutning analogt: 2 x phono. Anslutning digitalt: Toslink och phono. 306 DIGITAL/ANALOG OMVANDLARE Konverterar digital Toslinksignal eller S/PDIF till analogt ljud. Anslutning digitalt: Toslink och phono. Anslutning analogt: 2 x phono. 313 DIGITAL OPTISK SWITCH 4 IN 1 UT. Anslutning digitalt: Toslink. Box VÄLLINGBY 1.4

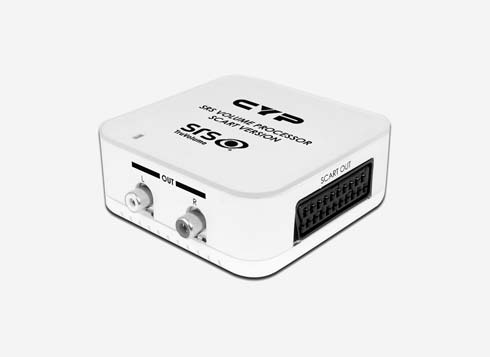

9 AUDIO 312 AUTOMATISK VOLYMKONTROLL SCART Håller alltid ljudet på samma nivå, oberoende av kanal, källa eller kraftig ljudändring i sändning. Dynamisk förstärkning av låga och höga frekvenser. Anslutning IN: Scart Anslutning UT: Scart samt 2 x Phono 316 ANALOG/DIGITAL OMVANDLARE Denna enhet klarar samtidig omvandling mellan alla analoga och digitala ingångar. Samling rate: 44.1 Khz KHz. Klarar LPCM 2CH audio, HDMI, USB audio,optisk S/PDIF och analog signal IN. LPCM 2CH, HDMI, Optisk, S/PDIF, Analog samt även lågbrusiga balanserade XLR UT.Inbyggd förstärkare för hörtelefon 6,3mm ut. Välj HDMI ljudseparering eller ej. Batt.el och fjärrkontroll ingår. Display. Box VÄLLINGBY 1.5

10 AUDIO 255 AUDIOKABEL Stereo -1,5 Längd 1,5 m -3 Längd 3 m -5 Längd 5 m -10 Längd 10 m 297 AUDIOKABEL Stereo -1,5 Längd 1,5 m -3 Längd 3 m -5 Längd 5 m -10 Längd 10 m 299 AUDIOKABEL Stereo. -2 Längd 2 m -3 Längd 3 m -5 Längd 5 m -10 Längd 10 m Box VÄLLINGBY 1.6

11 AUDIO 298 Y-ADAPTER Stereo till mono. Två stycken adapter används för att dela en stereosignal till två. 515 XLR-KABEL Prof. balanserad Klotz gummikabel med 3-poliga XLR-kontakte -3 Längd 3 m -5 Längd 5 m -10 Längd 10 m Box VÄLLINGBY 1.7

12 HDMI 1419A DVI/HDMI ADAPTER För anslutning av kabel med HDMI kontakt till utrustning med DVI kontakt. DVI hane/hdmi hona. (Ljudet kommer ej med). 1419B HDMI/DVI ADAPTER För anslutning av kabel med DVI kontakt tillutrustning med HDMI kontakt. HDMI hane/dvi hona. 1419C HDMI SKARVSTYCKE 1404 HDMI-FÖRSTÄRKARE PRO Digital distributionsförstärkare. Anslutning: HDMI 1 IN - 1 UT. HDCP 1.0, 1.1 kompatibel. Upplösning upp till UXGA/1080P Max. kabellängd 40 m + 10m, till t.ex projektor. Enheten placeras normalt ungefär på mitten. HDMI V HDMI-SPLIT 1 IN - 2 UT. HDMI-kontakter. IN: HDMI UT:HDMI HDMI V 1.3 Box VÄLLINGBY 2.1

13 HDMI 1440 HDMI-SPLIT 1 IN - 2 UT. HDMI-kontakter. IN: HDMI UT: HDMI Färg: upp till 12 bit, 1080P 60Hz. Max. upplösning: 1080p Max. kabellängd: 30 m. HDCP fungerar på båda utgångarna samtidigt. HDMI HDMI-SPLIT 1 IN - 4 UT. HDMI-kontakter. IN: HDMI UT: HDMI Färg: upp till 12 bit, 1080P 60Hz. Max. upplösning: 1080p Max. kabellängd: 30 m. HDCP fungerar på alla utgångar samtidigt. HDMI HDMI SPLIT/SWITCH 3 IN - 8 UT. Digital distributionsförstärkare med inbyggd 3-vägs omkopplare. Upplösning: 480p till 1080p. Max. kabellängd: 20 m ut. IN: HDMI UT: HDMI. HDCP kompatibel. RS-232 styrning. Fjärrkontroll. HDMI 1.2 Box VÄLLINGBY 2.2

14 HDMI 1442 HDMI SPLIT 1 IN - 8 UT. IN: HDMI UT: HDMI Färg: upp till 12 bit, 1080P 60Hz. Max. upplösning: 1080p. Max. kabellängd: 30 m. HDCP fungerar på alla utgångar individuellt. HDMI HDMI SPLIT 1 IN - 8 UT. IN: HDMI UT: HDMI Färg/Deep Color: 8 bit & 12 bit, 1080P 24/60Hz. Max. upplösning: 1080p. Max. kabellängd vid 8 bit :10m IN 15 m UT. Max. kabellängd vid 12 bit: 6 m IN 10 m UT. HDCP fungerar på alla utgångar individuellt. EDID avsökning på första utgången, men det finns även en separat EDID knapp. Support CEC passering och zvycc. HDMI HDMI SPLIT 3D 1 IN - 8 UT. Upplösning: VGA till WUXGA och 480i till 1080p. Max. kabellängd: 30 m. Färg: upp till 12 bit, 1080P 60Hz. IN: HDMI UT: HDMI. Fullt HDCP kompatibel. HDCP fungerar på alla utgångar samtidigt. Support CEC passering, XVYCC och system återställning. Max. kabellängd vid 1080p/8 bit: 15 m till och från. Max. kabellängd vid 1080p/12 bit: 10 m till och från. 3D TV kompatibel. HDMI 1.3 Box VÄLLINGBY 2.3

15 HDMI 1460 HDMI SPLIT/SWITCH 2 IN - 10 UT. Digital distributionsförstärkare med inbyggd 2-vägs omkopplare. Upplösning: VGA till UXGA och 480p till 1080p. Max. kabellängd: 30 m. Färg: upp till 12 bit, 1080P 60Hz. IN: HDMI UT: HDMI. Fullt HDCP kompatibel. HDCP fungerar på alla utgångar samtidigt. RS-232 styrning. Fjärrkontroll. HDMI HDMI SPLIT 4K 1 IN - 2 UT. IN: HDMI UT: HDMI HDMI med 3D och 4Kx2K. HDCP 2.2. Max. upplösning: 4096x /60Hz samt PC upplösningar upp till WUXGA 60Hz. HDMI data upp till 9Gbps och Deep Color upp till 1080/36-bit. 1468B HDMI SPLIT 4K 1 IN - 4 UT. Samma data i övrigt som ovanstående modell HDMI FIBERFÖRSTÄRKARE. Sändare och mottagare. HDMI, HDCP och DVI kompatibel. EDID Capture Max fiberlängd: 300 m. Fiber LC-LC Duplex Multimode : 1467B-10 Längd 10 m 1467B-15 Längd 15 m 1467B-20 Längd 20 m (Galvaniskt avskiljd) Box VÄLLINGBY 2.4

16 HDMI 1481 HDMI Cat6 EXTENDER HDBaseT / 5Play LAN/HDMI/Power/IR/RS-232 HDMI & IP m.m över en enda CAT5e/CAT6 kabel! Denna produkt är mycket kraftfullare än tidigare Cat5 versioner eftersom man via en Cat5e kabel får möjlighet sända - HDMI signal med ljud mellan två punkter, ansluta t.ex en router och upp till 4 datorer och en TV med LAN uttag i de 3+3 LAN uttagen, samt ge spänning till mottagaren. I kabeln går dessutom styrsignaler via IR och/eller RS-232! HDMI v1.4 (med Audio Return Channel ), HDCP & DVI kompatibel. Klarar HDCP repeater och CEC funktioner. Samtidig okomprimerad data sändning via en enda, upp till 100M lång CAT5e/CAT6 kabel. Okomprimerad video 1080p, 60Hz, 48bits, 3D och 4K x 2K. Ethernet hastighet upp till 100Mbps Audio support upp till 7.1CH & TrueHD, DTSHD. Varierande styrning: över HDMI CEC, RS232 & IR HDBaseT / 5Play = HDMI, Ljud, Internet, Power & Control (IR & RS232) HDMI Bypass kontakt endast för bildkontroll! Mer info och applikation finns på vår hemsida! 1454 HDMI Cat6 EXTENDER För överföring av HDMI-signal V 1.3. IN: HDMI-kontakt. UT: HDMI kontakt. 1 Cat6 kabel används mellan enheterna Färgdjup: upp till 36 bits. Kabellängd vid 1080p/8 bit c:a 45m. Kabellängd för HDMI-kablar max. 15 m. HDCP kompatibel. Ljud: Dolby True HD, Dolby digital plus och DTS-HD Master audio. Support xvycc. Levereras i par. 1454B HDMI Cat6 MOTTAGARE Endast mottagare. Används till Box VÄLLINGBY 2.5

17 HDMI 1449 HDMI Cat6 EXTENDER IR För överföring av HDMI-signal och IR. HDMI 1.3, HDCP 1.1 och DVI 1.0. IN: HDMI UT: HDMI Cat6E/23AWG med solida ledare ska användas vid lång distans. 2 Cat6 kablar används. Återskapar inkommande TDMS-data innan den sänds ut vilket ger en säker signal ut. Kabellängd vid 1080p/8 bit c:a 45m. Kabellängd för anslutna HDMI-kablar max. 15 m. Support CEC passering och zvycc. Överför även IR-signal. 1449B HDMI Cat6 MOTTAGARE Endast mottagare. Används till 1464, C HDMI Cat6 SÄNDARE Endast sändare. Används till 1465, HDMI Cat6 EXTENDER IR/RS-232 För överföring av HDMI-signal, IR och RS-232. HDMI 1.4, 3D, HDCP 1.1 och DVI K, 2k. HDMI IN/UT: HDMI RS-232 IN/UT: 9-pol Dsub hona. RJ-45 uttag för Cat5e/Cat6-kabel. IR-öga för sändare och mottagare medföljer. Cat6E/23AWG med solida ledare ska användas vid upp till 100 m. 80 m med Cat5e. 1080p, 60Hz. CEC, IR och RS-232 kontroll. Ljud: upp till 7.1CH & Dolby, TrueHD, DTS.HD HDMI Cat6 EXTENDER/SPLIT För överföring av HDMI-signal, dels till befintlig HDMI anslutning, dels till CAT6 utgång och vidare till en Cat6 mottagare för HDMI typ 1449B. Även sändare 1449C kan kopplas på IN-gången. Enheten fungerar då som en split för HDMI-signalen som då även kommer ut på mitten. Även delning på flera ställen genom att använda 1456 efter varandra. HDMI 1.3, HDCP 1.1 och DVI 1.0. IN/UT: HDMI och 2 x Cat6 RJ-45 Cat6E/23AWG med solida ledare ska användas vid lång distans. Välj lokal skärm eller båda. 2 Cat6 kablar används. Kabellängd vid 1080p/8 bit c:a 45m. Kabellängd vid 12 bit c:a 20 m. Kabellängd för HDMI-kablar max. 15 m. Bilden visar fram och baksida. Se appikation på vår hemsida! Box VÄLLINGBY 2.6

18 HDMI 1464 HDMI Cat6 EXTENDER/SPLIT IR 1 IN - 4 UT. För överföring av HDMI-signal och IR till 1 HDMI skärm och 3 st Cat6 mottagare, typ 1449B. IN: 1 st HDMI-kontakt. UT: 1 st HDMI (kan även kaskadkopplas via denna kontakt) UT: 3x2 st RJ-45. Fungerar även med DVI via adapter. Valbar EDID, TV eller denna enhet. Deep Color valbart 8 eller 12 bit. CEC passering. HDCP kompatibel. Cat6 kabellängd 8 bit 45 m Cat6 kabellängd 12 bit 15 m HDMI kabellängd 8 bit/15 m, 12 bit/5 m. Inkl. IR kabel sändare och IR kabel mottagare. 1464B HDMI Cat6 EXTENDER/SPLIT IR 1 IN - 4 UT. 2x2 RJ-45 IN/UT samt 3 x HDMI UT Se vår hemsida för spec. och applikationer! 1459 HDMI Cat6 EXTENDER/SPLIT 3D 1 IN - 8 UT. För överföring av HDMI-signal till upp till 8 st Cat6 mottagare, typ 1454B. IN: 1 st HDMI-kontakt. UT: 8 st RJ-45. Färgdjup/Deep Color 8 & 12 bit, 1080p 60Hz Justerbart 8 eller 12 bit ut. Upplösning: VGA till WUXGA och 480i till 1080p. Kabellängd vid 1080p/8 bit: c:a 45 m. Kabellängd vid 1080p/12 bit: c:a 10 m. HDMI-kabellängd vid 1080p/12 bit c:a 10 m. CEC passering. HDCP kompatibel. HDMI V D TV kompatibel. För alla dessa mer avancerade enheter finns applikationsexempel på vår hemsida! 1465 HDMI Cat6 EXTENDER/SPLIT IR 1 IN - 8 UT. För överföring av HDMI-signal och IR till 7 st HDMI skärmar via 7x2 RJ-45 Cat6 till t.ex mottagare typ 1449B samt 1 HDMI utgång. IN: 1 HDMI UT: 7x2 RJ-45 UT: 1 st HDMI Fungerar även med DVI via adapter. Valbar EDID, TV eller denna enhet. Deep Color valbart 8 eller 12 bit. CEC passering. HDCP kompatibel. Cat6 kabellängd 8 bit 45 m Cat6 kabellängd 12 bit 15 m HDMI kabellängd 8 bit/15 m, 12 bit/5 m. Inkl. IR kabel sändare och IR kabel mottagare. 1465B HDMI Cat6 EXTENDER/SPLIT IR 1 IN - 8 UT. 1x2 RJ-45 IN, 1x2 RJ-45 UT och 7 st HDMI UT. Se vår hemsida för spec. och applikationer! Box VÄLLINGBY 2.7

19 HDMI 1469 HDMI Cat6 EXTENDER IR/RS-232 4K För överföring av HDMI 4Kx2K samt tvåvägs IR och RS-232 signaler. Uttag: HDMI, IR 3,5mm samt RS-232 3,5mm. Klarar 3D, HDCP, DVI signaler och upplösning upp till 4K, 2K. Kabel mellan enheterna: Cat5e/6/7. Max.Längd 60m vid 1080p, 40m vid 3D och 20m för 4K. Satsen består av mottagare och sändare, IR-kablar samt RS- 232 kablar. Batt.el ingår HDMI Cat6 EXTENDER IR/RS-232 4K För överföring av HDMI 4Kx2K samt tvåvägs IR och RS-232. Uttag: HDMI, IR 3,5mm samt RS-232 3,5mm. Klarar HDMI, 3D, HDCP, CEC, DVI, WUXGA signaler och upplösning upp till 4K/ 2K. Kompatibel med HDBaseT. Kabel mellan enheterna: Cat5e/Cat6. Max.längd: 60 m vid 1080p (inkl HDCP) och 40 m vid 3D och 4K upplösning. HDMI-kabel in: 15m vi 8-bit eller 10 m vid 12-bit upplösning. HDMI-kabel ut: upp till 15 m id 8/12-bit upplösning. Satsen består av mottagare och sändare, IR-kablar samt RS- 232 kablar. Batt.el ingår. För ytterligare förlängning se Art 1473 sid 8.1! 1482 HDMI Cat6 EXTENDER IR 4K För överföring av HDMI 4Kx2K samt tvåvägs IR och RS-232. Uttag: HDMI, IR 3,5mm Klarar HDMI, 3D, HDCP och DVI- signaler med upplösning upp till 4K/ 2K. Kompatibel med HDBaseT. Kabel mellan enheterna: Cat5e/Cat6/Cat7. Max.längd: 60 m vid 1080p (inkl HDCP) och 35 m vid 3D och 4K upplösning. HDMI-kabel in: 15m vid 8-bit eller 10 m vid 12-bit upplösning. HDMI-kabel ut: upp till 15 m i 8/12-bit upplösning. Satsen består av mottagare och sändare samt IR-kablar. Batt.el ingår. För ytterligare förlängning se Art 1473 sid 8.1! Box VÄLLINGBY 2.8

20 HDMI OMKOPPLARE 1462 HDMI-SWITCH MINI 3D 4 IN - 1 UT. Lågpris! Anslutning: HDMI 1.4 PC, HDTV och HDCP 1.4kompatibel. Fungerar även som auto-switch. Färgdjup: 36/30/24 bits. Ljud:Dolby True HD och DTS-HD Master audio 7.1 CH. Snabbomkoppling! Upplösning: VGA upp till 1080p. On screen display samt CEC 1.4 och EDID passering. Max. kabellängd vid 8/12 bit, 10 resp 15 m. Lämplig t.ex för spel. 3D TV kompatibel. Fjärrkontroll HDMI-SWITCH 4 IN - 1 UT. Anslutning: HDMI 1.3. PC, HDTV och HDCP kompatibel. Färgdjup: 30/36 bits. Max kabellängd: c:a 20 m Ljud:Dolby Digital True HD och DTS-HD. Inkl. fjärrkontroll HDMI-SWITCH 6 IN - 1 UT. Anslutning: HDMI 1.3. PC, HDTV och HDCP kompatibel. Färgdjup: 30/36 bits. Max kabellängd: c:a 20 m. Ljud:Dolby Digital True HD och DTS-HD. Inkl. fjärrkontroll HDMI-SWITCH V 1.4 3D 4 IN - 2 UT. Anslutning: HDMI. Matrisfunktion! HDMI 1.4, HDCP 1.1, CEC 1.4, ARC, 3D, HEC Färg: upp till 36/30/24-bit, 1080p/60Hz. Dolby truehd, DTS-HD Master Audio. Separat ljud IN/UT. RS-232 styrning. Inkl. fjärrkontroll. Box VÄLLINGBY 3.1

21 HDMI OMKOPPLARE 1446 HDMI-SWITCH 4K Avancerad HDMI 4Kx2K omkopplare med 4 IN - 1 UT. HDMI-2K, 3D, 4K och HDCP. Snabbomkoppling. Stöder EDID. HDTV upplösning upp till 4K (3840x /25/30/50/ 60Hz Y420 och 4096x /50/60 Y420. Datahastighet; från 300Mbps till 3Gbps och Deep Color upp till 1080p/36-bit. HDMI stöder Standard och Apple HDCP mode. Utgångar 4 x HDMI, 1 x 3,5mm för IR mottagare, 1 x 9-pol DSUB för RS-232 och 1x RJ45. Styrning: Fjärrkontrtoll, RS-232, IP styrning via nedladdningsbar programvara, Telnet och WebGUI kontroll HDMI-SWITCH V 1.4 3D Avancerad omkopplare med 4 IN - 1 UT. Anslutning: HDMI IN och UT. HDMI 1.4 Mini USB för datoranslutning. Extra S/PDIF utgång för ljud. HDMI 1.4, HDCP 1.4 och CEC 1.4 kompatibel. Färg/Deep Color: 24/30/36 bit 1080p 60Hz. Full ljudsupport, Dolby TrueHD, DTS-HD Master. Support HDCP repeater. Kabellängd: m IN/UT. Mycket snabb omkoppling. OSD meny. Upplösning: PC upp till WUXGA, HDTV upp till 1080p. CEC kontroll funktion. RS-232 styrning via 9-pol Dsub! 3D TV kompatibel. Inkl. fjärrkontroll HDMI-AUTO-SWITCH Växlar automatiskt till ingång 2 om ingång 1 kopplas bort. 2 HDMI IN - 1 HDMI UT. Deep Color, x.v.color, Lip Sync, up to 7.1 Uncompressed Audio Channels, CEC Manuell switchning via separat omkopplare. LED indikatorer. Box VÄLLINGBY 3.2

22 HDMI OMKOPPLARE 1471 HDMI-SWITCH/SPLIT 2 IN - 1 UT. Mekanisk växling. Anslutning: HDMI IN och UT. Upplösning upp till 1080p. Fungerar även som auto-switch. HDCP kompatibel. HDMI V HDMI-SWITCH 3 IN - 1 UT. Anslutning: HDMI Upplösning upp till 1080p. Fungerar även som auto-switch. HDCP kompatibel. Inkl. fjärrkontroll. HDMI V HDMI-SWITCH MINI 3 IN - 1 UT. Anslutning: HDMI. Lågpris! Fungerar även som auto-switch. PC, HDTV och HDCP kompatibel. Färgdjup: 30/36 bits. Ljud:Dolby Digital True HD och DTS-HD. Upplösning: VGA upp till 1080p. Max. kabellängd vid 8/12 bit, 10 resp 15 m. CEC och EDID passering. Lämplig t.ex för spel. HDMI V 1.3 Box VÄLLINGBY 3.4

23 HDMI 1416 HDMI-KABEL För anslutning av hemelektronikutrustning. Bild och ljud. HDMI hane/hdmi hane. -1 Längd 0,5 m -2 Längd 2 m -3 Längd 3 m PRO -10 Längd 10 m -15 Längd 15 m -20 Längd 20 m (Pro-kablarna kan användas utan förstärkare)! Box VÄLLINGBY 3.5

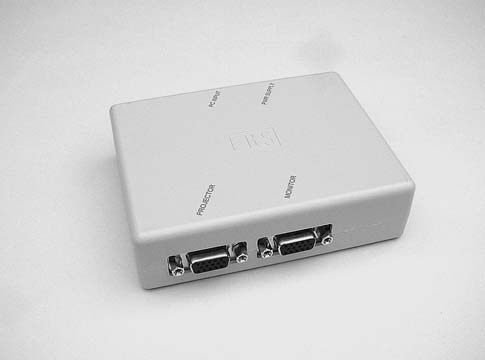

24 VGA/XGA FÖRSTÄRKARE 1109 XGA MINIFÖRSTÄRKARE En ingång och en utgång med 15P VGA-kontakt. Bandbredd: 350 MHz. För RGBHV. Lämplig för bärbar dator med svag VGA signal eller för anslutning till projektor vid c:a m VGA-kabel, när monitorutgång inte behövs. Kan byggas in i Thorsmankanaler! - tillsammans med vägguttag 710C och kabel 1020SM. 1109B XGA MINIFÖRSTÄRKARE Samma som ovanstående, men med strömförsörjning från datorns USB kontakt (Drygt 100mA). 1137C VGA/XGA SPLIT 1 IN - 3 UT med ljud! Bild: 15P VGA-honkontakt. Ljud: 3,5 mm telepropp. Bandbredd 480 MHz XGA SPLIT En ingång - två utgångar, monitor och projektor. Bandbredd 380 MHz. För 31 KHz RGB, RGB-S och RGBHV. Lämplig för c:a m kabel till projektor. Anslutningskabel till dator ingår. Anslutning: VGA hane IN, VGA hona UT. 3 års garanti! Kan byggas in i Thorsmankanaler från sidan! - tillsammans med vägguttag 710C och kablar 1020SM och1023sm. Box VÄLLINGBY 4.1

25 VGA/XGA FÖRSTÄRKARE 1137D XGA SPLIT MED LJUD En ingång - två utgångar. Bandbredd 450 MHz. Lämplig split till monitor vid c:a m kabel till proj. Anslutningskabel till dator ingår. Anslutning: VGA hon-kontakter i enheten samt 3,5 mm uttag för ljudet VGA/XGA SPLIT 1 IN - 2 UT. För 31 KHz RGsB, RGB-S och RGBHV. Bandbredd 400 MHz. ID-bit kontroll. Lämplig split till monitor vid c:a 15 m kabel till proj. Inkl. anslutningskabel till dator. Anslutning: VGA hon-kontakter i enheten. 1137B VGA/XGA SPLIT 1 IN - 4 UT. För 31 KHz RGsB, RGB-S och RGBHV. Bandbredd 400 MHz. ID-bit kontroll. Inkl. anslutningskabel till dator. Lämplig split till monitor vid c:a 15 m kabel till proj. Anslutning: VGA hon-kontakter i enheten. Box VÄLLINGBY 4.2

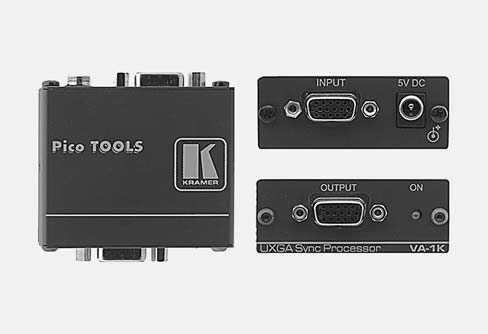

26 VGA/XGA FÖRSTÄRKARE 1138 XGA SYNKFÖRSTÄRKARE Används till laptop datorer med för låg XGA-signal, som orsakar att det inte blir bild på en projektor. Återskapar/förbättrar synksignalen. Box VÄLLINGBY 4.3

27 VGA/XGA FÖRSTÄRKARE 1268 Cat5-EXTENDER för mus, tangentbord och XGA bildskärm. Används för att flytta ut en datorarbetsplats, eller för anslutning av projektor på långt avstånd. Mus, tang.bord och bild med 2 användarplatser, vid datorförlängning. Cat5 UTP-kabel, med solida ledare! Max. kabellängd: 100 m 1280 x m 1024 x 768 Ett enkelt Ett enkelt sätt att sätt lösa att flytta problem arbetsplatsen med långt och avstånd fjärrstyra till projektorn. en dator eller en serverväxel. Förstärkare Förstärkare 1268 gör 1268 det gör möjligt det möjligt att på att ett på enkelt ett enkelt och billigt och sätt billigt placera sätt placera en projektor där det en annars dator eller skulle ett vara antal mycket servrar svårt i en eller ren säker omöjligt miljö att och montera styra den.med datorn från 1268 är det dessutom nästan extremt vilken lätt plats att man dra fram vill. kabeln till projektorn, inga problem när rör saknas eller när Fjärranvändaren det för trångt kan i befintliga sitta ända rör. upp En till mm kabel meter får man från alltid datorn plats eller med och är lätt att servrarna. fästa vid normal 5 mm Cat5 dragning! UTP nätverkskabel. Avståndet till projektorn kan vara mer än 200 m vid 1024 x Med upplösning! som fjärrstyrning Placera projektorn kan man också nästan ha var en du lokal vill. användarplats i närheten av datorn eller servrarna samtidigt. 1267A/1267B Cat5-EXTENDER för överföring av bild upp till WUXGA eller 1080p samt ljud och RS-232. Levereras var för sig. Anslutningar: Dator IN: VGA - Ljud IN: 3,5 mm jack Bi-dir. RS-232: Skruvblock. UT: Bild VGA Ljud: Analogt 3,5 mm samt digitalt S/PDIF Phono uttag. RS-232 skruvblock. Kabel: Cat5e UTP-kabel, med solida ledare! Kabellängd: beroende på upplösning max. 100 m. 1269C Cat5-EXTENDER för XGA bildöverföring. Används för att få bra bildkvalité på långa avstånd. Levereras i par. Kabel: Cat5e UTP-kabel, med solida ledare! Max. kabellängd: 50 m. Upplösning max: 1900x1200, 1080P Cat5-EXTENDER för XGA bildöverföring. Används för att få bra bildkvalité på långa avstånd. Levereras i par. Kabel: Cat5e eller Cat6 UTP-kabel, med solida ledare! Max. kabellängd: 100 m i 1280 x 1024 upplösning. Kan byggas in i Thorsmankanaler! med vägguttag 710C och kabel 1023SM. 1269B Cat5-EXENDER samma som 1269 men med fästplatta, vit eller svart. Box VÄLLINGBY 4.4

28 VGA 1023B VGA-KABEL Professionell lågförlustkabel 75 ohm. (110 MHz) VGA hane/hane. -1 Längd 1 m -2 Längd 2 m -3 Längd 3 m -5 Längd 5 m -10 Längd 10 m -15 Längd 15 m -20 Längd 20 m 1023C VGA-KABEL MED LJUD Svart mjuk kabel för anslutning av dator till projektor eller vägguttag. Ljud i samma kabel. Ha/Ha + 3,5mm. - 3 Längd 3 m. - 7 Längd 7 m. 1020B VGA-SKARVKABEL Professionell lågförlustkabel 75 ohm. VGA hane/hona. -1 Längd 1 m -3 Längd 3 m -10 Längd 10 m -15 Längd 15 m Box VÄLLINGBY 5.1

29 VGA 1023SM VGA-KABEL TUNN/SMIDIG Extra tunn (5 mm), mjuk VGA-kabel. Mycket lämplig för anslutning av t.ex datorer på konferensbord eller för anslutning av vägguttag till t.ex VGA först./splitter 1109 och 1120 som monteras i Thorsmankanaler. VGA hane/hane. -0,2 Längd 0,2 m -0,5 Längd 0,5 m -1 Längd 1 m -2 Längd 2 m -3 Längd 3 m 1020SM VGA-KABEL TUNN/SMIDIG Extra tunn (5 mm), mjuk VGA-kabel. T.ex för anslutning av vägguttag till auto-omkopplare 1113C som monteras i Thorsmankanaler. VGA hane/hona. -0,2 Längd 0,2 m -0,5 Längd 0,5 m -1 Längd 1 m Box VÄLLINGBY 5.2

30 VGA 1052 ADAPTERKABEL VGA 15-pol VGA kontakt hane till 5 st BNC-kontakter hona. Längd 0,3 m 1053 ADAPTERKABEL VGA 15-pol VGA kontakt hona till 5 st BNC-kontakter hane. Längd 0,3 m 1024 VGA-KABEL För anslutning av monitor med BNC-kontakter till VGA-kort med 15-pol VGA kontakt. Längd 2 m. Box VÄLLINGBY 5.3

31 VGA/XGA OMKOPPLARE 1113C AUTO-SWITCH XGA Med inbyggd förstärkare! Används när två datorer, ska kunna anslutas automatiskt till en projektor. Två ingångar - en utgång, samt utgång för monitor. Omkoppling sker automatiskt till den dator som lämnar ut VGA-signal. Kan även fjärrstyras manuellt med medföljande 4,5-5 m fjärrkontroll. (Option: 9,5-10 m fjärrstyrningskabel). Två datoranslutningskablar ingår. Anslutning: 15P VGA hane IN, VGA hona UT. Bandbedd 380 MHz. Max: VGA kabel 25 m. 3 års garanti! Kan byggas in i Thorsmankanaler från sidan! - tillsammans med vägguttag 710D och kabel 1020SM,1023SM 1114 AUTO-SWITCH XGA/LJUD Används när två datorer med ljud, ska kunna autoanslutas till t.ex en projektor eller monitor. Två ingångar - en utgång, samt loop-utgång för monitor. Förstärkare ej inbyggd. Omkoppling sker automatiskt till den dator som lämnar ut VGA-signal. Kan även fjärrstyras manuellt med slutningar (3-ledare). Nu även med inbyggd synkförbättring för laptops. Anslutningskontakter: 15P VGA hona/3,5 mm hona. Bandbredd 400 MHz AUTO-SWITCH XGA - LJUD Används när två datorer med ljud, ska kunna autoanslutas till t.ex en projektor eller monitor. Två ingångar - en utgång, samt loop-utgång för monitor. Förstärkare ej inbyggd. Omkoppling sker automatiskt till den dator som lämnar ut VGA-signal. Kan styras manuellt med knapp på framsidan samt även fjärrstyras manuellt med slutningar (3-ledare). Anslutningskontakter: 15P VGA hona/3,5 mm hona. Bandbedd 300 MHz. H-frekv khz. V Hz. Box VÄLLINGBY 6.1

32 VGA/XGA OMKOPPLARE 1131 VGA/XGA-SWITCH 4 IN och 1 UT. Bandbredd: 750 MHz. MATRIS-SWITCH VGA/XGA x4 XGA MATRISSWITCH 4 IN - 4 valfria UT. RGBHV/UXGA Balanserat stereoljud. Synkförstärkning. Minne för inställningar Ethernet RS-232 eller RS-485 styrning. Mjukvara för styrning medföljer. Rackmontering. Anslutningar: VGA 15P hon-kontakter. Ljud IN 3,5mm hona Ljud UT Block Bandbredd 440 MHz MATRIS-SWITCH HDMI 4K X4 HDMI MATRIS SWITCH 4K 4 valfria IN och 4 valfria UT. Klarar såväl HDMI 1080p som Ultra HD/4K. 3DTV går även bra. Ljudformat: LPCM 7.1, Dolby TrueHD, och DTS-HD Master Audio. Styrning: frontknappar, medföljande IR fjärrkontroll, RS-232 styrning eller genom IP, med Telnet, UDP, och inbyggd web server. Avancerad EDID kontroll. Box VÄLLINGBY 6.2

33 MATRISOMKOPPLARE 1445B 4X2 HDMI MATRIS SWITCH 4K 4 valfria IN till 2 valfria UT, till lågt pris. HDTV upplösning upp till 4K2K ( @24/ 25/30 Hz & 50/60 Hz with YUV420, @24 Hz & 50/60Hz with YUV420). Stöder Interna/Externa EDID inställningar. Stöd upp till 7.1 channels of high-definition audio (LPCM, Dolby TrueHD, and DTS-HD Master Audio. LED för varje utgång. Stöder ej DVI! Enheterna måste vara 4Kx2K kompatibla. Styrning: RS-232, Fjärrkontroll, IP (Telnet/WebGUI) och panelknappar X4 HDMI MATRIS SWITCH 4K 4 Valfria IN till 4 valfria UT, till lågt pris. In-port HDCP stöder Standard och Apple läge. HDTV upplösning upp till 4K2K ( @24/ 25/30 Hz & 50/60 Hz with YUV420, @24 Hz & 50/60Hz with YUV420). DVI kompatibel. Stöder Interna/Externa EDID inställningar. Stöd upp till 7.1 channels of high-definition audio (LPCM, Dolby TrueHD, and DTS-HD Master Audio. LED för varje utgång. Styrning: RS-232, Fjärrkontroll, IP (Telnet/WebGUI) och panelknappar. 1445C 8X8 HDMI MATRIS SWITCH 4K För distribution av 8 Valfria IN till 8 valfria UT HD audio/video (upp till 4K2K UHD & HDCP 2.2) samt 3D och flerkanals digitalt ljud. DVI kompatibel. Stöder PC upplösning upp till WUXGA och HDTV upplösning upp till 4K2K ( @24/25/30Hz, @50/60Hz med YUV420, @24/25/30Hz och @50/60Hz med YUV420) Ljud: LPCM 2/5.1/7.1CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH, Dolby TrueHD & DTS-HD Master Audio. Display visar inställt läge. Styrning: RS-232, Fjärrkontroll, IP (Telnet/WebGUI) och panelknappar. Box VÄLLINGBY 6.3

34 DVI 1403C DVI-FÖRSTÄRKARE Digital distributionsförstärkare. Max m. 1 IN - 1 UT. Single link. Lågpris. 1403D DVI-FÖRSTÄRKARE Digital distributionsförstärkare. Max. kabellängd 60 m. 1 IN - 1 UT. Dual Link. DDC och HDCP kompatibel. 1402B DVI SPLIT Digital distributionsförstärkare. 1 IN - 2 UT. Single link. Max m med DVI-kabel 1415 Förstärkaren måste placeras på mitten! 1402 DVI SPLIT 1 IN - 2 UT. Fabrikat: Gefen DVI-anslutning, Single link. Max. upplösning: 1080p eller 1900 x Max m med DVI-kabel B DVI SPLIT Digital distributionsförstärkare. 1 IN - 4 UT. Max m med DVI-kabel Förstärkaren måste placeras på mitten! Box VÄLLINGBY 7.1

35 DVI 1245 DVI FIBERFÖRSTÄRKARE. Sändare och mottagare. Max Data Rate Gbps (2.25Gbps per grafisk kanal) Max upplösning - WUXGA, 2K or 1080p (Ej XGA!) EDID Capture Max fiberlängd: 500 m. Fiber SC Multimode OM3 50/125: 1245B-2 Längd 2 m 1245B-5 Längd 5 m 1245B-10 Längd 10 m 1245B-15 Längd 15 m 1245B-20 Längd 20 m Längre längder på beställning. (Galvaniskt avskiljd) Box VÄLLINGBY 7.2

36 DVI 1433 DVI Cat5 EXTENDER För överföring av DVI-signal upp till 60 m med Cat6 kabel och 45 m med Cat5e kabel. IN: DVI-kontakt (DVI-kabel medföljer). UT: DVI kontakt. 1 Cat6/Cat5e kablel används mellan enheterna: Justerbar equalizer. Upplösning single link: Max. 1920x1200 HDCP kompatibel DVI Cat5 EXTENDER MED LJUD För överföring av DVI-signal på upp till 250 m avstånd. Sändare/Mottagare. IN: DVI-kontakt. UT: DVI-kontakt. 2 Cat5 kablar används mellan enheterna. HDMI 1.2, HDCP 1.1 och DVI 1.0 Överför även digitalt S/PDIF eller analogt ljud! Justering: Equalizer, Gain och CTI. Högupplösning upp till 1080p. DDC/HDCP via DDC kabeln. Max. kabellängd 250 m DVI-EMULATOR. Emulerar DVI signalen så att t.ex en ansluten skärm kan tagas bort och ersättas med en annan, utan att bilden försvinner. Används även till 1431 när galvanisk avskiljning behövs. Box VÄLLINGBY 7.3

37 DVI 1410 DVI-KABEL För anslutning av monitor med DVI-kontakt till grafikkort med DVI-kontakt. Hane/Hane. DVI-D. -2 Längd 2 m Single link -5 Längd 5 m Dual link OBS! Enligt DVI-standarden är max. kabellängd 5 m! 1415 DVI/HDTV-KABEL PRO För anslutning av t.ex: 1. DVD till plasmaskärm eller projektor. 2. Monitor med DVI-kontakt till grafikkort med DVI-kontakt. Hane/Hane. DVI-D. Svart. -7,5 Längd 7,5 m Single link 1280x1024>HDTV -10 Längd 10 m Single link 1280x1024>HDTV -15 Längd 15 m Single link 1280x1024>HDTV 1420 DVI/VGA ADAPTER För anslutning av en VGA monitor till grafikkort med DVI-I kontakt, eller för anslutning av VGA-kabel till projektor med DVI-I uttag. VGA hona / DVI hane. Box VÄLLINGBY 7.4

38 DVI OMKOPPLARE 1406 DVI/HDTV SWITCH 2 IN - 1 UT. Inkl. fjärrkontroll DVI/HDTV SWITCH 4 IN - 1 UT. Inkl. fjärrkontroll DVI/HDTV SWITCH 3 IN - 1 UT. Anslutning: DVI HDCP kompatibel. Inkl. fjärrkontroll. Box VÄLLINGBY 7.5

39 KONVERTER/ANNAT 1473 Cat6 REPEATER (HDBaseT) 4Kx2K HDMI, DVI och HDCP kompatibel. Support 3D och 4Kx2K. Ljud: upp till LPCM 7.1CH, Dolby TrueHD och DTS-HD Master Audio. Används som förlängare till Cat6 HDMI extender på sidan 2.8. Förlänger upp till ytterligare 60 m. Full HD/Ultra HD Video, Ljud och styrning (IR och RS-232) över en enkel CAT5e/6/7 kabel. (Används till Cat6 extender 1470 och 1482) 1475 SCART RGBS/HDMI KONVERTER ScartRGB (eller composite video) IN och HDMI UT. En utmärkt lösning när man vill ansluta t.ex en DVD med ScartRGB till en projektor eller flatskärm med HDMI-ingång! Bild och ljud in: Scart Upplösning UT: HDMI upp till HDTV 1080p. DVI-kompatibel med adapter. NTSC/PAL. HDMI V VGA till HDMI KONVERTER Denna konverter gör att man kan ansluta sin analoga PC till en HDMI-enhet (med inbäddat ljud). Klarar upp till 16 olika upplösningar på PC. Högst 1920x Hz. Justerbart Phase läge för stabil bild. Box VÄLLINGBY 8.1

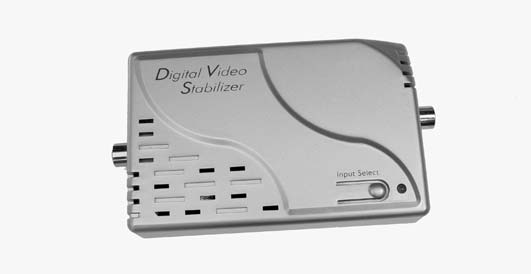

40 KONVERTER/ANNAT 1451 KONVERTER/SCALER Konverterar VGA till VGA, VGA till DVI, DVI till VGA, DVI till DVI, DVI till HDMI, HDMI till DVI samt Component till DVI eller HDMI i olika upplösningar. Upplösningar: VGA till WUXGA1920 x 1200 Component: 576i samt 576p till 1080p HDMI TILL VIDEO/S-VIDEO Konverterar HDMI-signal till composite video eller S-video med separat ljud (analogt och digitalt) ut. Används vanligen när man har en HD/HDMI-signal man vill spela in S-VIDEO KONVERTER/SWITCH Omvandlar video till S-video eller S-video till video. 2 IN - 2 UT. Med inbyggd omkopplare. IN - Composite.video och S-Video. UT - Composite.video och S-Video. Konverterar NTSC till PAL. (Endast till modern TV) Används t.ex för att ansluta DVD och Video till S-Video ingången på en plasma eller projektor. Även för den som inte vill kosta på sig en TBC, men ändå vill få bättre kvalité vid videokopiering. Omskapar synkpulser och color burst. Box VÄLLINGBY 8.2

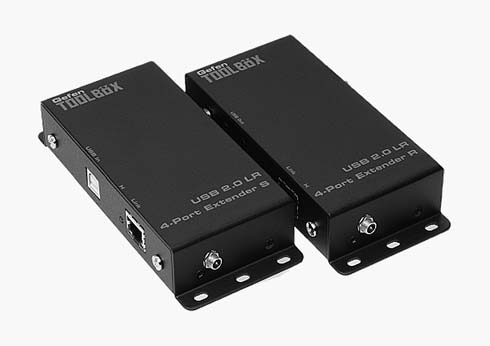

41 USB/FIREWIRE 529 Cat5-USB2 EXTEDER 1 st USB-B ingång. 2 st USB-A utgångar för t.ex mus och tangentbord. För Cat5 UTP-kabel. Max 45 m. USB A/B anslutningskabel medföljer. 532 Cat5-USB2 EXTENDER/SPLIT För överföring av USB 2.0 signaler på långt avstånd. IN: 1 st USB-B ingång. UT: 4 st USB-A utgångar. För Cat5 eller Cat6 UTP-kabel. Max. kabellängd 100 m. USB A/B anslutningskabel och batterieliminator medföljer. Box VÄLLINGBY 9.1

42 USB/FIREWIRE 533 USB HUB 1 st USB-B ingång. 4 st USB-A utgångar För USB 1 och 2. Kabellängd: max 9 m från hub med normal kabel. Med batterieliminator. Snabb laddningsfunktion 1,5 A från valfri kontakt, när batt.el är ansluten enligt USB-IF battery Charging Spec. 526 USB SWITCH PRO 2 st USB-B ingång. 4 st USB-A utgångar För USB 1 och 2. Växling mellan olika ingångar kan ske med knappar, kontaktslutning eller RS-232. PortLED indikering. Med batt.el. 527 USB SWITCH PRO 4 st USB-B ingång. 4 st USB-A utgångar Varav port 3 och 4 har full emulering. För USB 1 och 2. Växling mellan olika ingångar kan ske med knappar, kontaktslutning eller RS-232. PortLED indikering. Med batt.el. Box VÄLLINGBY 9.2

43 USB/FIREWIRE 554 FIREWIRE-KABEL IEEE pol till 6-pol Längd 2 m 555 FIREWIRE-KABEL IEEE pol till 4-pol för digitala kameror/dv. -2 Längd 2 m -5 Längd 5 m 556 FIREWIRE-KABEL IEEE pol till 4-pol för digitala kameror/dv. -2 Längd 2 m -5 Längd 5 m Box VÄLLINGBY 9.3

44 USB/FIREWIRE 545B USB SKARVSTYCKE Hona/hona 559 FIREWIRE ADAPTER 4-pol hona/6-pol hane. 560 FIREWIRE ADAPTER 6-pol hona/4-pol hane. Box VÄLLINGBY 9.4

45 USB/FIREWIRE 545 USB-KABEL A-A version Längd 1,5 m 546 USB-KABEL A-B version -1 Längd 1 m -3 Längd 3 m -5 Längd 5 m 549 USB KABEL A-Mini B -1 Längd 1 m -3 Längd 3 m -5 Längd 5 m Box VÄLLINGBY 9.5

46 SERIEKABLAR 932 SERIE-SKARVKABEL för t.ex RS-232 och seriella möss. -2 Längd 2 m -3 Längd 3 m -5 Längd 5 m -10 Längd 10 m 950B NOLLMODEMKABEL 9-pol hona till 9-pol hona 934 VISCA REDIGERINGSKABEL 9-pol hona till 8-pol min DIN hane Längd 3 m (8-pol / 8-pol mellan kameror specialtillverkas). Box VÄLLINGBY 10.1

47 DISPLAYPORT 1028 DISPLAYPORT FÖRST./SPLIT 1 IN och 3 UT. Möjlighet att visa samma bild på 2-3 bildskärmar i HD upplösning upp till 1920x1200, eller - utöka bilden till 2-3 skärmar. Fungerar även som förstärkare av signalen. Support för DisplayPort v1.1a, VESA DDM standard, HDCP v 1.3 och EDID v 1.4. Plug and play MINI-DISPLAYPORT FÖRST.SPLIT 1 IN och 3 UT. Möjlighet att visa samma bild på 2-3 bildskärmar i HD upplösning upp till 1920x1200, eller - utöka bilden till 2-3 skärmar. Fungerar även som förstärkare av signalen. Kompatibel med DisplayPort v1.1a, VESA DDM standard, HDCP v 1.3 och EDID v 1.4. Plug and play MINI-DISPLAYPORT KONVERTER Mini-Displayport till HDMI. För den som har en Mac och vill konvertera bilden till HDMI för att kunna använda TV som skärm. Upplösning: upp till 1080p 50/60 Hz och WIXGA. Support 8/10/12 bit färg, samt USB 2CH, LPCM 48K 24 bits. Strömförsörjning via USB. Plug and play. Box VÄLLINGBY 11.1

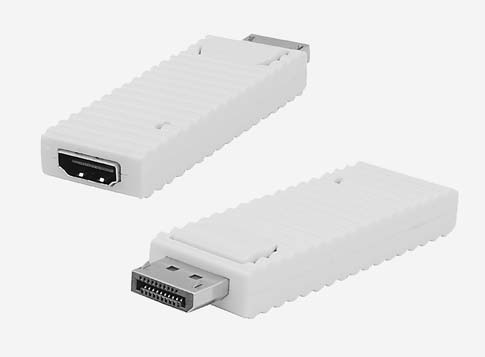

48 DISPLAYPORT 1025 DISPLAYPORT ADAPTER Displayport hane till VGA hona 1026 DISPLAYPORT ADAPTER Displayport hane till DVI hona 1027 DISPLAYPORT ADAPTER Displayport hane till HDMI hona HDMI 1.3. Box VÄLLINGBY 11.2

49 SDI 1500 SDI FÖRSTÄRKARE Förlänger RG-59 kabel till 120 m med SDI signal och 60 m med 3G HD-SDI signal SDI SPLIT 1 IN - 4 UT Distributionsförstärkare för SDI, HD-SDI och 3G-SDI upp till full HD 1080p 60Hz SDI SWITCH 4 IN - 1 UT Omkopplare för SDI, HD-SDI och 3G-SDI utan försening vid omkoppling. Klarar upplösningar upp till 1080p 60Hz. RS-232 styrning. Inkl. fjärrkontroll Box VÄLLINGBY

50 SDI 1503C 3GSDI TILL HDMI KONVERTER Konverterar SDI/HDSDI/3GSDI format till HDMI V1.3. 3GSDI-design med loop through visar både SDI-bild och HDMI-bild. Enheten kan kaskadkopplas för längre avstånd, där t.ex ytterligare en HDMI skärm kan anslutas. Fungerar även som förstärkare och klarar följande kabellängder: SDI 300 m, HDSDI 200 m och 3GSDI 100 m HDMI till 3GSDI KONVERTER Lågprisversion. Konverterar HDMI V1.3 till SDI/HDSDI/3GSDI format. High bit rate: 2,970 Gbit/s. Kabelllängd: SDI 300 m, HD-SDI 200 m och 3G-SDI 100 m. Kontakta oss för kompletterande information Box VÄLLINGBY

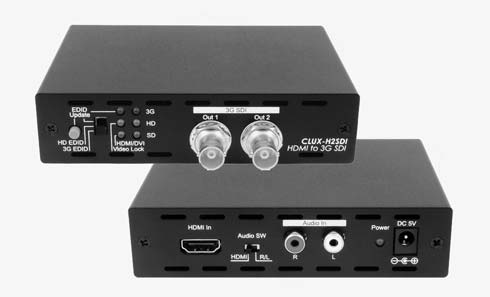

51 SDI 1508 HDMI / 3GSDI KONVERTER Lågprisversion. Konverterar HDMI V1.3 till SDI/HDSDI/3GSDI format. HDMI IN - 2 x SDI UT. High bit rate: 2,970 Gbit/s Även DVI med analogt ljud kan konverteras till SDI. Inbyggd EDID. Kabelllängd: SDI 300 m, HD-SDI 200 m och 3G-SDI 100 m. Kontakta oss för kompletterande information SDI KONVERTER Konverterar composit video eller Y/C till SDI. UT: 2 st SDI. RS-232 styrning. PAL, NTSC, SECAM SDI SPLIT 1 IN 4 UT För SD-SDI, HD-SDI och 3G-SDI. Fungerar vid 2.970Gb/s, 2.970/1.001Gb/s, 1.485Gb/s, 1.485/1.001Gb/s och 270Mb/s. UT: 4 st SDI. Klarar 200 m in och ut för HD-SDI och 100 m för 3G-SDI Box VÄLLINGBY

52 VIDEO 1123 VIDEO FÖRSTÄRKARE/SPLIT Composite video. 1 IN - 2 UT. Justeringar: Gain och HF (kabelkompensation) Bandbredd: 430 MHz 1186 VIDEO FÖRSTÄRKARE/SPLIT Composite video. 1 IN - 3 UT Med termineringsomkopplare. BNC-anslutning. Förstärkning och EQ justering. Bandbredd: 430 MHz 1185 VIDEOFÖRSTÄRKARE/SPLIT Composite video. 1 IN - 4 UT. Justeringar: Gain och HF (kabelkompensation) Bandbredd: 420 MHz 1185B VIDEOFÖRSTÄRKARE/SPLIT Som ovanstående, men lite mindre format. Composite video. 1 IN - 5 UT. Justeringar: Gain och HF (kabelkompensation) Bandbredd: 360 MHz 14.1 Box VÄLLINGBY

53 S-VIDEO 1129 S-VIDEO FÖRSTÄRKARE/SPLIT 1 IN - 2 UT. Justering: C-Gain och Y-Gain Anslutningskontakter: 4P min DIN hona Bandbredd: 150 MHz 1187 S-VIDEO FÖRSTÄRKARE/SPLIT 1 IN - 5 UT. (Loop-utgång, flera kan kopplas ihop) OBS. Rätt terminering vid flera enheter. Bandbredd: 280 MHz 1180 VIDEO-SWITCH Mekanisk. För composite video. 4 IN och 1 UT. Anslutning: BNC 14.2 Box VÄLLINGBY

54 GALVANISKA AVSKILJARE 1246B GALVANISK ISOLATOR VIDEO Medicinskt godkänd isolator enl.93/42/eec för composite video signal. Skyddsklass: II Anslutning: BNC. 229 mm x 153 mm x 58 mm 1246D GALVANISK ISOLATOR S-VIDEO Medicinskt godkänd isolator enl.93/42/eec för S-video signal. Även enligt senaste (3:e) versionen av standarden IEC :2005. Skyddsklass: I (protected grounding). Skyddsgrad: IP30. Anslutning IN/UT: 4P min DIN hona. Storlek: 240 x 157 x 48 mm För galvanisk isolation av DVI/HDMI-signal rekommenderas fiber. Se art och Ring gärna för närmare information! 1246F GALVANISK ISOLATOR HD-SDI Medicinskt godkänd isolator enl.93/42/eec för HD-SDI signal. Även enligt senaste (3:e) versionen av standarden IEC : ingång BNC: Impedans 75 ohm 1 utgång BNC: Impedans 75 ohm Inspänning 0,8 Vpp AC koppling Frekvensomfång HD-SDI Förstärkning 1 vid 75 ohm Isolering krypsträcka 8 mm Provspänning: minst 4 kv Skyddsklass: I Skyddsgrad: IP30 Spänning: 220V AC 50/60Hz Strömförbrukning: 10 VA Storlek: 240 x 157 x 48 mm Vikt: 1,45 kg Provgodkänd enligt riktlinjer för medicinprodukter 93/42/EWG, 1 kanal. HDMI till SDI omvandlas med 1503D Box VÄLLINGBY 15.1

55 GALVANISKA AVSKILJARE 530 GALVANISK USB ISOLATOR IN: USB-B, UT USB-A Används exempelvis för anslutning av skrivare eller annan hårdvara till medicinsk enhet. Provspänning: minst 4 kv Skyddsklass II Storlek: 80 mm x 31 mm x 149 mm Batt.el används ej. Provgodkänd enligt riktlinjer för medicinprodukter 93/42/EEC 531 GALVANISK AVSKILJARE LAN Används exempelvis för anslutning av medicinsk enhet till mottagningens/sjukhusets nätverk. Provspänning: minst 4 kvskyddsklass II. Storlek: 60 mm x 42 mm x 22 mm. Batt.el används ej. Provgodkänd enligt riktlinjer för medicinprodukter 93/42/EEC Box VÄLLINGBY 15.2

56 VÄGGUTTAG Snabbmonterade - Löd- och skruvfria med säker snabbkoppling! VÄGGUTTAG för projektorer, dator och flatskärmar. (Lödfria) Utanpåliggande vägguttag 591 Video/S-Video/Ljud Phono BNC ho/4p S-Video ho/2 x phonojack på insidan. 591B Video/S-Video/Ljud Phono Phono ho/4p S-Video ho/2 x phonojack på insidan. 592 Video/Ljud Phono BNC ho/2 x phonojack på insidan. 592B Video/Ljud Phono Phono ho/2 x phonojack på insidan. 592C Video/Ljud Phono/USB BNC ho/2 x phonojack/usb hona på insidan. 592D Video/Ljud Phono/USB Phono ho/2 x phonojack/usb hona på insidan. 593 S-Video/Ljud Phono 4P S-Video ho/2 x phonojack insidan. 594 Composite video BNC hona på insidan. 594B Composite video Phono hona på insidan. 594C SDI, HD-SDI, 3G-SDI BNC hona på insidan. 595 USB 1 x USB. USB hona på insidan. 597 VGA/Ljud/USB VGA hona/2 x Phono hona/usb hona på insidan Kan även specialbeställas i metallic eller med andra uttag i 710/720 serien! 700 FÄRDIGMONTERADE VITA VÄGGPANELER med inbyggd förstärkare eller auto-omkopplare. Alla versioner med 5 m nätkabel -A VGA med ljud, monitor, video, ljud, el och först , 710C, 712, 1120 och 3-vägs el. Plats för 1 extra uttag -B VGA med ljud, monitor, S-video, ljud, el och först , 710C, 714, 1120 och 3-vägs el. Plats för 1 extra uttag -C Två VGA ansl, 1 dataljud, monitor, video, remote, DC, auto.omk och el , 710B, 710D, 712, 1113C och 3-el. -D Två VGA ansl, 1 dataljud, monitor, S-video, remote, DC, auto.omk och el. -710, 710B, 710D, 714, 1113C och 3-el. Box VÄLLINGBY 16.1

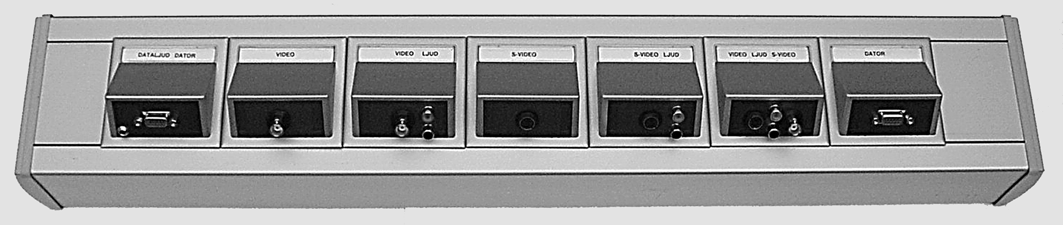

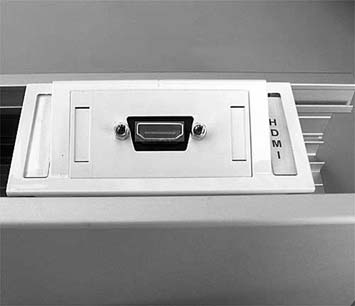

57 VÄGGUTTAG Infällda vägguttag för Thorsmankanaler eller stolpar. Snabbmonterade - Löd- och skruvfria med säker snabbkoppling - Textmärkta! VITA 710 VGA VGA hona på insidan. 710B VGA/Dataljud 3,5 mm VGA hona och 2 x phonojack på insidan. 711 Video BNC hona på insidan. 711B Video Phono hona på insidan. 711C SDI, HD-SDI, 3G-SDI BNC hona på insidan. 712 Video/Ljud Phono BNC hona/2 x phonojack på insidan. 712B Video/Ljud Phono Phono hona/2 x phonojack på insidan. 713 S-Video 4P S-Video ho på insidan. 714 S-Video/Ljud Phono 4P S-Video hona/2 x phonojack på insidan. 715 Video/Ljud Phono/S-Video BNC hona/2 x Phonojack/4P S-video hona på insidan. 715B Video/Ljud Phono/S-Video Phono hona/2 x Phonojack/4P S-video hona på insidan. 716 DVI-I DVI-I hona på insidan. (HDMI via adapter). 716B DVI-I/Dataljud 3,5 mm DVI-I hona och 2 x phonojack på insidan. 717 Nätverk 2 x RJ-45 2 x RJ-45 hona på insidan. 718 USB 1 x USB. USB hona på insidan. 718B USB 2 x USB. USB hona på insidan. 719 HDMI HDMI hona på insidan. 719A DISPLAYPORT Displayport hona på insidan. 719B VGA/Dataljud/USB VGA hona/2 x Phono hona/usb hona på insidan. METALLIC 720 VGA VGA hona på insidan. 720B VGA/Dataljud 3,5 mm VGA hona och 2 x phonojack på insidan. 721 Video BNC hona på insidan. 721B Video Phono hona på insidan. 721C SDI, HD-SDI, 3G-SDI BNC hona på insidan. 722 Video/Ljud Phono BNC hona/2 x phonojack på insidan. 722B Video/Ljud Phono Phono hona/2 x phonojack på insidan. 723 S-Video 4P S-Video ho på insidan. 724 S-Video/Ljud Phono 4P S-Video hona/2 x phonojack på insidan. 725 Video/Ljud Phono/S-Video BNC hona/2 x Phonojack/4P S-video hona på insidan. 725B Video/Ljud Phono/S-Video Phono hona/2 x Phonojack/4P S-video hona på insidan. 727 Nätverk 2 x RJ-45 2 x RJ-45 hona på insidan. 728 USB 1 x USB. USB hona på insidan. 728B USB 2 x USB. USB hona på insidan. 729 HDMI HDMI hona på insidan. 729A DISPLAYPORT Displayport hona på insidan. 729B VGA/Dataljud/USB VGA hona/2 x Phono hona/usb hona på insidan. Box VÄLLINGBY 16..2

58 VÄGGUTTAG Utanpåliggande vägguttag i 800-serien Snabbmonterade - Löd- och skruvfria med säker snabbkoppling - Textmärkta! 889 VGA VGA hona på insidan. 889B VGA/Dataljud 3,5 mm VGA hona och 2 x phonojack på insidan. 891 Video/SDI/S-Video/Ljud Phono BNC ho/4p S-Video ho/2 x phonojack på insidan. 891B Video/SDI/S-Video/Ljud Phono Phono ho/4p S-Video ho/2 x phonojack på insidan. 892 Video/SDI/Ljud Phono BNC ho/2 x phonojack på insidan. 892B Video/SDI/Ljud Phono Phono ho/2 x phonojack på insidan. 892C Video/SDI/Ljud Phono/USB BNC ho/2 x phonojack/usb hona på insidan. 892D Video/SDI/Ljud Phono/USB Phono ho/2 x phonojack/usb hona på insidan. 893 S-Video/Ljud Phono 4P S-Video ho/2 x phonojack insidan. 894 Composite video BNC hona på insidan. 894B Composite video Phono hona på insidan. 894C SDI, HD-SDI, 3G-SDI BNC hona på insidan. 895 USB 1 x USB. USB hona på insidan. 895B USB 2 x USB. USB hona på insidan. 896 HDMI HDMI hona på insidan 896B DISPLAYPORT Displayport hona på in sidan 897 VGA/Ljud/USB VGA hona/2 x Phono hona/usb hona på insidan 898 DVI DVI hona på insidan X RJ-45 NÄTVERK RJ-45 hona på insidan. Vi var först i Sverige (1999) med att utveckla lödfria vägguttag och har sedan dess fortsatt denna utveckling, som idag blivit en standard vid installationer! Box VÄLLINGBY 16..3

59 VÄGGUTTAG OptiLine vägguttag! 600-serien Snabbmonterade - Löd- och skruvfria med säker snabbkoppling - Textmärkta! 610 VGA VGA hona på insidan. 611 SDI BNC hona på insidan 610B VGA/Dataljud 3,5 mm VGA hona och 2 x phonojack på insidan. 617 Nätverk 2 x RJ-45 2 x RJ-5 hona på insidan X USB USB hona på insidan. 619 HDMI HDMI hona på insidan. Passar till OptiLine 80 mm och 100 mm list. Box VÄLLINGBY 16..4

60 STYRSYSTEM 1600 STYRSYSTEM Monteras i en enda stor europeisk kopplingsdosa med 60 mm montage center. Anpassningsbara bakgrundsbelysta knappar. Enkelriktad RS-232 och konfigurerbara IR-portar för universell styrning av display. Två reläer. Digital ingång. Lätt att använda. Medföljande konfigurationsprogramvara ger snabb och enkel installation. Anpassningsbara bakgrundsbelysta knappar - Standard knappar som strömbrytare av/på, volym upp, volym ner och val av PC, Laptop, Video etc. En mängd olika pre-märkta knappar ingår, vilket gör att dem lätt att anpassa för att passa programmet. Enkelriktad RS-232 och konfigurerbara IR-portar för universell display kontroll har en särskild port för att kommunicera med projektorn via enkelriktad RS-232 eller IR-kontroll. Två reläer - Möjliggör styrning av ljus, inställningar och andra enhetsfunktioner. Digital ingång - Tillåter ett samband med en mängd olika enheter, t.ex. sensorer, switchar och reläer. Lätt att använda. Konfigurationsprogramvara ger snabb och enkel installation Tusentals Extron certifierade, färdiga att använda drivrutiner finns att hämta ner. IR-inlärning kan konfigureras att fånga IRkoder från projektorns fjärrkontroll. Volymjusteringsknappar med LED-indikation - Individuella upp och ner knappar för ljud nivåreglering med fem lysdioder som indikerar aktuella ljudinställningar. Förtryckta knappar ingår. - Knappar tryckta med olika etiketter levereras och kan ändras individuellt för att passa önskemålen. Makro kapacitet - Varje knapp kan konfigureras att utföra flera åtgärder genom serie-och IR-kontroll-portar. Till exempel skulle tryck på en enda knapp utlösa kommandon för att sätta på projektorn, välja ingång och utlösa ett relä Inbyggd högtalare - Ger hörbar återkoppling när en knapp trycks in för att bekräfta användarens åtgärder. Inaktivitetstimer för visning avstängning - Justerbar timer styr automatisk avstängning för att spara energi, förebygga plasma burn-in, eller förlänga projektorns livslängd. Hela panelen kan låsas. Aktivitet LED Bi-färg, grön och röd lysdiod indikerar knapptryckningar, överföring av data, låsning av frontpanel och andra åtgärder. Mini USB-port för PC anslutning när enheten ska programmeras. Box VÄLLINGBY 17.1

61 HÄLSA/FRITID AKTIVITETS/HÄLSOBAND 470 SVART Ett riktigt bra aktivitetsband i modern design med många fler viktiga funktioner än vanligt! 1. Stegmätningen - övervakar din dagliga rörelse, kontrollerar antalet steg och hjälper dig att nå dina hälsomål. Givetvis ser du även antal kalorier du gjort av med och distansen du gått och/eller sprungit. 2. IP54 vattenbeständig. - Bekväm för ditt dagliga liv. - Cirka 5 dagars standbytid. 3. Humör - en sammanställning av flera värden för att alltid veta ditt humörsläge. 4. Blodtryck - grov övervakning blodtryck, rimlig rörelse ger bättre hälsa. (ambulatorisk mätning) 5. Lungor - Den anpassade givaren i armbandet mäter din andningsfrekvens. 6. Hjärta - Den anpassade pulsgivaren i armbandet hjälper dig hålla koll på pulsen under träning, för att förbättra den övergripande hjärtnivån. 7. Sömn - Automatisk identifiering av sömnkvalitet. 8. Trötthet - Övervakning av din trötthet. 9. Dag - Sammanställning av dagens respektive resultat. 10. Vecka - Sammanställning av veckans resultat. 11. Månad - Sammanställning av månadens resultat. 12. Band - Tillverkat av mjukt gummi. Du måste inte vara uppkopplad mot din mobil eller platta med appen igång. Aktivitetsarmbandet spar värdena tills du laddar in dem. Specifikation: Se vår hemsida. AKTIVITETS/HÄLSOBAND 471 RÖTT Box VÄLLINGBY 18.1

62 SCALER 1248 PRES.OMK/SCALER Scaler/Omkopplare med 7 ingångar för composite video, s-video (Y/C), component video, dator grafik och HDMI med obalanserad stereo och S/PDIF signaler. Enheten scalar vald insignal till dator- eller HDMI upplösning, med anslutet ljud. Vid omkoppling av de analoga signalerna tonar bilden till svart mellan omkopplingarna vilket gör att utsignalen alltid har synk så bilden inte fladdrar mellan omkoplingarna. HDTV kompatibel och HDCP kompatibel på HDMI ingångarna. Bild IN: 1 RCA (composite video), 1 4-pin (s-video), 2x3 RCA (component video), 1 15-pin VGA samt 2 HDMI. Scaled signal utgång: lämnar samtidig signal till 3 uttag: HDMI, 5 BNC, och 15-pin VGA kontakterna. 18 upplösningar ut. upp till WUXGA (1920x1200). HDTV upplösning ut: Upp till 1080p. Audio IN: 7 obalanserade uttag med skruv/ blockanslutning. PAL & NTSC. RS-232 och IR. Begär gärna kompletterande infoblad. 1190A LINJEDUBBLARE/SCALER Mycket prisvärd scaler. Valbara upplösningar: 640 x 480, 800 x 600, 1024 x 768, 1280 x 768 och 1280 x HDTV 480p, 576p, 720p, 1080i. Ingångar: Comp.video 1 st Phonoanslutning S-Video 1 st 4P min DIN hona Ljud Ingen anslutning Utgång: DVI-I. Menystyrd + fjärrkontroll LINJEDUBBLARE/SCALER DVI Valbara VGA upplösningar: 640 x 480, 800 x 600, 1024 x 768,1280 x 768, 1280 x1024. Video, S-video, Component: 480p och 576p. HDTV 16:9 720p, 1080i. PAL/NTSC Combi filter Y/C separator, film mode 3:2/2:2 pull down. Ingångar: Comp.video: Phono S-Video: 1 st 4P min DIN hona Component: Phono (via adapter) ScartRGB (via adapter) Ljud: ingen anslutning Utgångar: DVI kontakt. (DVI-I) (Kan även användas med adapter 1420 för VGA UT). Menykontroll av ljus, kontrast, färg m.m. Box VÄLLINGBY 18.2

63 SCALER 1219 HDMI/HDMI SCALER M LJUD IN: HDMI med eller utan separat digitalt/analogt ljud UT: HDMI med separat digitalt och analogt ljud till förstärkare/surroundsystem. HDMI upplösningen kan skalas uppåt eller neråt. Alternativt kan dator anslutas - med DVI-adapter SCALER/KONVERTER Konverterar VGA till DVI, DVI till VGA, DVI till HDMI VGA till HDMI och HDMI till DVI. Alla analoga eller digitala signaler IN. Alla analoga och digitala signaler UT. PC-upplösning upp till 1920 x 1200/1360 x 768. Alla HDTV upplösningar upp till 1080P IN och UT Ingångar: YCbCR/YPbPr 3 st Phonoanslutning VGA 15P IN/UT. DVI/HDMI DVI kontakt IN/UT. (HDMI via DVI-adapter) Menystyrd + fjärrkontroll! Box VÄLLINGBY 18.3

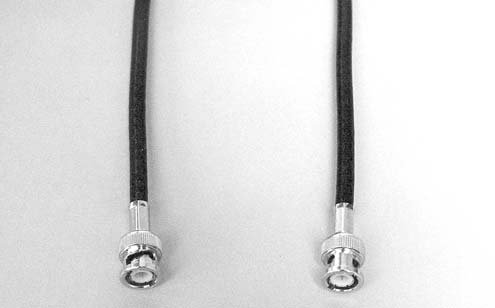

64 VIDEO 507P VIDEO/DIG.LJUDKABEL 507P-1 Längd 1 m 507P-1,5 Längd 1,5 m 507P-3 Längd 3 m 507P-5 Längd 5 m 507P-10 Längd 10 m 507P-15 Längd 15 m (Kompletteras vid behov med adapter 817 för anslutning till phonouttag). Skarvas med adapter 814. Används även för S/PDIF digital ljudöverföring! SDI 509 SDI-KABEL Längd 2 m Längd 3 m Längd 5 m Längd 10 m Längd 15 m Box VÄLLINGBY 19.1

65 VIDEO 582 S-VIDEO KABEL -1,5 Längd 1,5 m -6 Längd 6 m -10 Längd 10 m -15 Längd 15 m 585 S-VIDEO ADAPTER För anslutning av kablar med BNC-kontakter till 4-poligt S-Videouttag. 4P min DIN hane till BNC hona. 586 S-VIDEO ADAPTER För anslutning av S-Video kabel med 4P min DIN kontakt till enhet med BNC-kontakter. 4P min DIN hona till BNC hane. Box VÄLLINGBY 19.2

66 VIDEO 500 ANTENNSLADD -5 Längd 5 m -7,5 Längd 7,5 m Box VÄLLINGBY 19.3

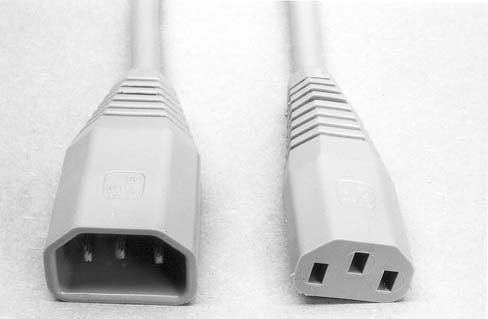

67 NÄTKABLAR 601 NÄTKABEL Längd 1,8 m 608 NÄTKABEL För t ex IBM och Compaq batt.el. Längd 1,8 m 604 NÄTKABEL För dator, skrivare etc. S-märkt. Längd 2,5 m 603 NÄTKABEL Ex. till förlängning av kabel mellan dator och monitor. Längd 2,5 m Box VÄLLINGBY 20.1

68 NÄTVERK /100BaseT KABEL Partvinnad rakt kopplad skärmad FTP-kabel, Cat 5e, grå. -0,5 Längd 0,5 m -1 Längd 1 m -4 Längd 4 m -5 Längd 5 m -25 Längd 25 m 512 NÄTVERKSKABEL Partvinnad rakt kopplad oskärmad UTP-kabel, Cat 6. Grå. -0,5 Längd 0,5 m -1 Längd 1 m -2 Längd 2 m -3 Längd 3 m -5 Längd 5 m -10 Längd 10 m -15 Längd 15 m -20 Längd 20 m -25 Längd 25 m 510 KORSKOPPLINGSKABEL Partvinnad 10/100BaseT-kabel STP (Cat5) med 8 KORSADE ledare anslutna. -0,5 Längd 0,5 m -1 Längd 1 m -3 Längd 3 m -5 Längd 5 m Box VÄLLINGBY 21.1

69 BLUETOOTH 450 HANDSFREE FÖR BIL Praktiskt billigt hjälpmedel vid telefonsamtal i bil. Bluetooth V2.1+EDR. Räckvidd: högst 10 m. Support HFP och HSP profiler. Enheten kan kopplas mot upp till 8 mobiltelefoner Stand-by tid: c:a 970 timmar Effektiv taltid: upp till timmar. Laddningstid: (USB) 3 tim. DVC 5V 500 ma Batteri: BL-5B, 650 ma. Laddningsbart. Fästklips för solskydd, USB-kabel, samt uttag via bilens 12V uttag medföljer. 451 BLUETOOTH BIL KIT Bra hjälpmedel när man inte använder ovanstående typ av enhet och inte har en bilradio med Bluetooth, men med AUX uttag. Bilradion fungerar som högtalare. Bluetooth V2.1+EDR. Enheten strömförsörjs från bilens 12V. Anslutning till en mobil, som telefon eller för musik. Räckvidd: högst 10 m. Support HFP, HSP och A2Dp samt AVRCP profiler. Vikt: 36 g. Detta bil kit består av Mikrofon/styrknapp med kabel till 12V och 3,5mm AUX-uttag. 460 BLUETOOTH HÖGTALARE Liten (6x6x8 cm) ovanligt bra högtalare för ljudöverföring från mobil, platta eller dator. Lätt att ta med. Vikt 280g. Bluetooth 4.0 och bakåt. Volymkontroll, paus-knapp, strömbrytare, samt uttag för 3,5mm ljudkabel och micro USB-kabel. Batteriindikator. Effekt: 4W. Speltid: timmar. Laddningstid: 5 tim. Räckvidd: upp till c:a 10m. Färg: vit. Box VÄLLINGBY 22.1

70 KONTAKTER/ADAPTER 826 SCARTADAPTER Med omkopplare. IN till scart eller UT från scart. Anslutningskontakter: Video: Phono S-video: 4P min DIN Stereoljud: Phono. 827 SCARTADAPTER Med omkopplare. IN till scart eller UT från scart. Anslutningskontakter: Ljud S/PDIF: Phono Component: 3 x Phono. 828 SCARTADAPTER Samma som 827 men med ljudanslutning. Anslutningskontakter: Ljud: 3,5 mm stereojack. Component: 3 x Phono. 414 SKARVSTYCKE För kablar med phono-kontakter. 415 ADAPTER 3,5mm stereo till 2 x Phono jack. Box VÄLLINGBY 24.1

71 KONTAKTER/ADAPTER 809 GRENKONTAKT För kablar med BNC-kontakter. 814 SKARVSTYCKE För kablar med BNC-kontakter TERMINATOR För koax Ethernet SKARVKONTAKT 8-polig RJ-45 för 10BaseT kablar. T.ex för att skarva nätverkskablar (511). Box VÄLLINGBY 24.3

72 KONTAKTER/ADAPTER 816 ADAPTER Phonojack till BNC. (t.v) 817 ADAPTER Phonopropp till BNC-hona. (t.h) POL HANE/HANE 985B 25-POL HANE/HONA POL HONA/HONA 987B 9-POL HANE/HONA POL HONA/HONA POL HONA/HONA (Mac) 982B 15-POL HANE/HONA (Mac) POL VGA HANE/HANE POL VGA HONA/HONA Box VÄLLINGBY 24.4

73 TEKNISK INFORMATION RS-232-C/V.24 (Seriesnitt, 25-pol kontakt) Stift Namn Signal Till RS-232 V.24 1 GND Protective Ground AA TXD Transmitted Data DCE BA RXD Received Data DTE BB RTS Request to Send DTE CA CTS Clear to Send DTE CB DSR Data set Ready DTE CC SGN Signal Ground AB DCD Data Carrier Detect DTE CF Reserved 10 Reserved 11 Unassigned 12 SDCD Sec. Data Carrier Detect DTE SCF SCTS Sec. Clear to Send DTE SCB STDX Sec. Transmitted Data DCE SBA TXC Transmit Clock DTE DB SRXD Sec. Received Data DTE SBB RXC Receiver Clock DTE DD Unassigned 19 SRTS Sec. Request to Send DCE SCA DTR Data Terminal Ready DCE CD 108/2 21 SQD Signal Quality Detect DTE CG RI Ring Detect DTE CE Data Rate Select DCE CH/CI TXC Transmit Clock DCE DA Unassigned (Sedd från lödsidan) DCE = Data Communication Equipment. Ex vanligen modem och datorer. DTE = Data Terminal Equipment. Ex terminaler och skrivare. (Vid spänningsmätning mellan stift 7 och 2 när enheten står i viloläge, är enheten en DTE om spänningen är negativ. Om spänningen är negativ mellan stift 7 och 3 är enheten en DCE ) DIGITALA MONITORKONTAKTER DFP kontakt (20P) Digital RS-232-C/V.24 (9-pol kontakt) Stift Namn Signal 1 DCD Data Carrier Detect 2 RXD Receive Data 3 TXD Transmit Data 4 DTR Data Terminal Ready 5 SGN Signal Ground 6 DSR Data Set Ready 7 RTS Request To Send 8 CTS Clear To Send 9 RI Ring Indicator DIN-KONTAKTER DVI kontakt (24P+5) DVI-I Analog/Digital DVI-D Digital DVI-A Analog XLR Apple ADC kontakt (30P+5) Hane 1. Jord 2. Röd (Hot) 3. Svart (Cold) Hona (Sedd från lödsidan) (Sedd från lödsidan) Box VÄLLINGBY 26.1
