1 Läs denna handbok FÖRST DIGITALA FLERFUNKTIONELLA FÄRGSYSTEM Snabbguide för användare

2 Lista över våra bruksanvisningar En del av dessa bruksanvisningar är utskrifter, andra finns som PDF-filer på DVD-skivan med klientprogram/ användardokument. En beskrivning av säkerhetsföreskrifter och grundläggande funktioner finns i utskrifterna. Läs Säkerhetsinformation innan du använder maskinen. PDF-filerna innehåller detaljerad information om kopieringsfunktioner och andra inställningar. Välj och läs de bruksanvisningar som bäst passar dina behov. Utskrifter Säkerhetsinformation Häftet Säkerhetsinformation beskriver de försiktighetsåtgärder som erfordras vid användning. Läs detta häfte innan du använder maskinen för att garantera din säkerhet. PDF-filer finns på DVD-skivan med klientprogram/användardokument. Snabbguide för användare (denna bruksanvisning) I denna Snabbguide för användare beskrivs förberedelser, grundläggande och avancerad användning, underhåll och normal rengöring av maskinen. PDF-filer finns på DVD-skivan med klientprogram/användardokument. Användning av DVD-skivan med klientprogram/ användardokument Windows: Obs Om installationsprogrammet inte startar, använd utforskaren för att öppna mappen [e-studio] i DVD-skivan med klientprogram/ användardokument och dubbelklicka på setup.exe.. Sätt i DVD-skivan med klientprogram/användardokument i DVD-ROM-enheten på din Windows-dator. Installationsprogrammet startas automatiskt.. Välj [Jag godkänner villkoren i licensavtalet.] och klicka på [Nästa]. Obs Om menyn inte visas, använd utforskaren för att öppna mappen [Manuals] i DVD-skivan med klientprogram/användardokument och dubbelklicka på index.html.. Klicka på länken Öppna bruksanvisning i installationsprogrammet. Läsaren startar automatiskt och menyn för val av språk visas. 4. Klicka på knappen för önskat språk. Menyn för val av maskin visas. 5. Klicka på knappen för önskad maskin så visas menyn där du väljer en bruksanvisning. 6. Klicka på rubriken för den bruksanvisning som skall ses från menyn. Dess PDF-fil visas. Macintosh:. Sätt i DVD-skivan med klientprogram/användardokument i DVD-ROM-enheten på din Windows-dator.. Öppna mappen [Manuals] i DVD-skivan med klientprogram/användardokument och öppna mapp med önskat språk.. Dubbelklicka på filen som innehåller den bruksanvisning som du vill se på. Dess PDF-fil visas.

3 PDF-filer Bruksanvisning för kopieringsfunktioner Denna Bruksanvisning för kopieringsfunktioner beskriver användningen och inställningarna som aktiveras med knappen [COPY] på kontrollpanelen. Scanning Guide Denna Scanning Guide beskriver användningen och inställningarna som aktiveras med knappen [SCAN] på kontrollpanelen och de för internetfax. e-filing Guide Denna e-filing Guide beskriver användningen och inställningarna som aktiveras med knappen [e-filing] på kontrollpanelen och det webbaserade programmet e- Filing. Med det webbaserade programmet e-filing kan du hantera e-filing med hjälp av läsaren på din dator. Administratörshandbok Denna Administratörshandbok beskriver användningen och inställningarna som aktiveras med knappen [USER FUNCTIONS] och knappen [COUNTER] på kontrollpanelen. Software Installation Guide Denna Software Installation Guide beskriver installationsprocedurerna för skrivardrivrutiner och program. Printing Guide Denna Printing Guide beskriver inställningarna av de skrivardrivrutiner som erfordras för utskrift samt de olika procedurerna. Handbok för felsökning Denna Handbok för felsökning beskriver hur du åtgärdar problem som t.ex. pappersmatningsfel och hur du hanterar meddelanden som visas på touchpanelen. Network Fax Guide Denna Network Fax Guide beskriver användningen av N/W- Fax Driver. Med N/W-Fax driver kan du skicka elektroniska dokument i form av fax eller internetfax från din dator. High Security Mode Management Guide Denna High Security Mode Management Guide beskriver villkor och inställningar för att använda maskinen i det höga säkerhetsläget. Hjälpmeny för klientmjukvara När du vill köra klientmjukvaran, se hjälpmenyn för var och en: Address Book Viewer e-filing Backup/Restore Utility TWAIN Driver / File Downloader Bruksanvisningar (tillval) Motsvarande bruksanvisningmedföljer följande tillval som säljs separat. GD-0/GD-60 Operator s Manual for FAX Unit GN-060 Operator s Manual for Wireless LAN Module GP-070 Operator s Manual for Data Overwrite Enabler KP-004 Operator s Manual for e-bridge ID Gate KP-005 Operator s Manual for e-bridge ID Gate TopAccess Guide Denna TopAccess Guide beskriver procedurerna för inställning på distans och styrning av maskinen från det webbaserade programmet TopAccess. Med det webbaserade programmet TopAccess kan du styra maskinen med hjälp av läsaren på din dator. Läsning av bruksanvisningar i PDF-format (Portable Document Format) För att kunna läsa och skriva ut bruksanvisningar i PDF-format måste du installera Adobe Reader eller Adobe Acrobat Reader på din dator. Om Adobe Reader eller Adobe Acrobat Reader inte har installerats på din dator kan du ladda ned dem från Adobe Systems Incorporated webbplats.

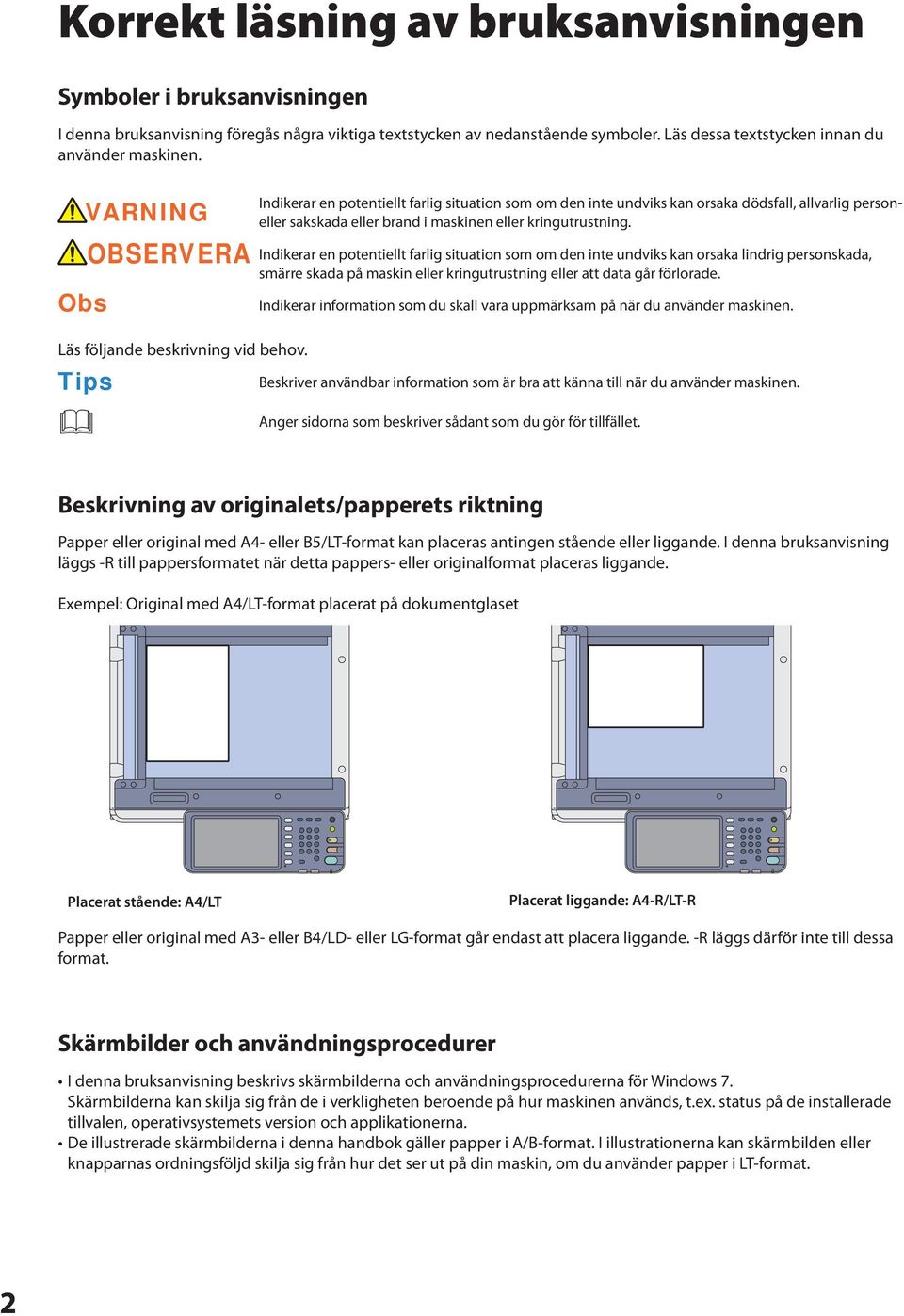

4 Korrekt läsning av bruksanvisningen Symboler i bruksanvisningen I denna bruksanvisning föregås några viktiga textstycken av nedanstående symboler. Läs dessa textstycken innan du använder maskinen. VARNING Indikerar en potentiellt farlig situation som om den inte undviks kan orsaka dödsfall, allvarlig personeller sakskada eller brand i maskinen eller kringutrustning. Obs OBSERVERA Indikerar en potentiellt farlig situation som om den inte undviks kan orsaka lindrig personskada, smärre skada på maskin eller kringutrustning eller att data går förlorade. Indikerar information som du skall vara uppmärksam på när du använder maskinen. Läs följande beskrivning vid behov. Tips & Beskriver användbar information som är bra att känna till när du använder maskinen. Anger sidorna som beskriver sådant som du gör för tillfället. Beskrivning av originalets/papperets riktning Papper eller original med A4- eller B5/LT-format kan placeras antingen stående eller liggande. I denna bruksanvisning läggs -R till pappersformatet när detta pappers- eller originalformat placeras liggande. Exempel: Original med A4/LT-format placerat på dokumentglaset Placerat stående: A4/LT Placerat liggande: A4-R/LT-R Papper eller original med A- eller B4/LD- eller LG-format går endast att placera liggande. -R läggs därför inte till dessa format. Skärmbilder och användningsprocedurer I denna bruksanvisning beskrivs skärmbilderna och användningsprocedurerna för Windows 7. Skärmbilderna kan skilja sig från de i verkligheten beroende på hur maskinen används, t.ex. status på de installerade tillvalen, operativsystemets version och applikationerna. De illustrerade skärmbilderna i denna handbok gäller papper i A/B-format. I illustrationerna kan skärmbilden eller knapparnas ordningsföljd skilja sig från hur det ser ut på din maskin, om du använder papper i LT-format.

5 INNEHÅLL Korrekt läsning av bruksanvisningen Rekommenderade tonerkassetter Kapitel FÖRBEREDELSER Beskrivning av maskinens delar Slå till/från strömmen Placering av papper och original Installation av klientmjukvara Kapitel GRUNDLÄGGANDE ANVÄNDNING Grundläggande kopiering Grundläggande faxanvändning Grundläggande scanning Grundläggande e-filing Grundläggande utskrift Användning av grundmeny Kapitel UNDERHÅLL Byte av tonerkassett Byte av resttonerbehållare Byte av klammerkassett Normal rengöring Kapitel 4 FELSÖKNING Felsökning Kapitel 5 AVANCERADE FUNKTIONER Avancerade funktioner Kapitel 6 INFORMATION OM MASKINEN Tillbehör som ingår i produkten DVD-skiva med klientprogram/användardokument Klientmjukvara Tillval Inloggning Specifikationer för maskinen Specifikationer för tillvalen INNEHÅLLSFÖRTECKNING

6 Rekommenderade tonerkassetter Vi rekommenderar att du endast använder TOSHIBA tonerkassetter för optimal utskriftsfunktion. Om du använder en tonerkassett som rekommenderas av TOSHIBA kan du använda följande tre funktioner på maskinen: Funktion för detektering av tonerkassett: Kontrollerar om tonerkassetten har installerats korrekt och meddelar dig om så inte är fallet. Funktion för kontroll av tonernivå: Funktionen meddelar dig när tonern nästan är slut i tonerkassetten. Samma meddelande skickas även automatiskt till din auktoriserade servicetekniker via fjärrservice. Funktion för optimering av bildkvalitet: Kontrollerar bildkvaliteten enligt egenskaperna hos tonern som skall användas och gör att du kan skriva ut bilder med optimal bildkvalitet. Om du använder en tonerkassett som ej rekommenderas av Toshiba kan maskinen eventuellt inte detektera om tonerkassetten har installerats eller ej. Meddelandet "TONERN INTE IGENKÄND" visas således på touchpanelen, även om tonerkassetten har installerats korrekt, och det går eventuellt inte att skriva ut. Det går eventuellt inte heller att använda funktionen för optimering av bildkvalitet, funktionen för kontroll av tonernivå eller fjärrservicefunktionen som automatiskt meddelar din auktoriserade servicetekniker. Om du använder en annan tonerkassett än den som rekommenderas av oss känns inte tonern igen. Kontakta din servicetekniker om detta är ett problem för dig. Tänk då på att du inte kan använda Funktion för kontroll av tonernivå och Funktion för optimering av bildkvalitet. Varumärken Det officiella namnet på Windows XP är Microsoft Windows XP Operating System. Det officiella namnet på Windows Vista är Microsoft Windows Vista Operating System. Det officiella namnet på Windows 7 är Microsoft Windows 7 Operating System. Det officiella namnet på Windows Server 00 är Microsoft Windows Server 00 Operating System. Det officiella namnet på Windows Server 008 är Microsoft Windows Server 008 Operating System. Microsoft, Windows, Windows NT och varumärken och produktnamn på andra Microsoft-produkter är varumärken från Microsoft Corporation i USA och andra länder. Apple, AppleTalk, Macintosh, Mac, Mac OS, Safari och TrueType är varumärken från Apple Inc. i USA och andra länder. Adobe, Acrobat, Reader och PostScript är registrerade varumärken eller varumärken från Adobe Systems Incorporated i USA och/eller andra länder. Mozilla, Firefox och Firefox logo är varumärken eller registrerade varumärken från Mozilla Foundation i USA och andra länder. IBM, AT och AIX är varumärken från International Business Machines Corporation. NOVELL, NetWare och NDS är varumärken från Novell, Inc. i USA. TopAccess är ett varumärke från Toshiba Tec Corporation. Företags- och produktnamn som förekommer i bruksanvisningen eller visas i mjukvaran kan vara varumärken från de respektive företagen. 4

7 Kapitel FÖRBEREDELSER Beskrivning av maskinens delar 6 Slå till/från strömmen Placering av papper och original 5 Installation av klientmjukvara 7

8 Kapitel FÖRBEREDELSER Beskrivning av maskinens delar I detta avsnitt förklaras det vilka delar maskinen, kontrollpanelen och touchpanelen består av, vad de kallas och hur de används. Framsida/Höger sida 8 7 Baksida Automatisk dokumentmatare med vändfunktion Bunten med original scannas ett ark åt gången Det går att scanna originalens båda sidor Max 00 ark (80 g/m eller 0 lb Bond) går att fylla på i ett svep Max antal ark som går att ställa in kan variera beroende på originalens medietyp. Ficka för bruksanvisning (baksida) Förvara bruksanvisningen i denna ficka. USB-kontakt (4 stift) Använd denna kontakt för att ansluta maskinen till en dator med en vanlig USB-kabel 4. Nätverkskontakt Använd denna kontakt när du ansluter maskinen till ett nätverk 5. USB-port Använd denna kontakt när du skriver ut filer som är lagrade på ett USB-minne eller när du lagrar scannade data på USB-minnet Den främre USB-kabeln behövs när du ska använda USBporten 6. Automatisk duplexenhet Denna enhet kopierar på båda sidor av pappret Öppna den vid pappersmatningsfel 7. Fack för lösblads-matning Använd detta för utskrift på speciella medietyper som t ex OH-film o s v & Sid "Kopiering med lösbladsmatning" i denna bruksanvisning 8. Spak för pappersstöd 0 Använd denna för att fylla på papper i facket för lösbladsmatning 9. Pappersmatningslucka (maskinens) Öppna luckan för att åtgärda pappersstopp i kassettens matningsområde 0. Pappersmatningslucka Öppna denna lucka när du åtgärdar pappersstopp i papperspiedestalen eller i stormagasinet. Indikator för pappersformat Det går att kontrollera det inställda pappersformatet i kassetten. Papperspiedestal och extra kassettmodul eller stormagasin Använd papperspiedestalen för att lägga till en kassett Extra kassettmodul kan installeras i enheten Max 550 ark (80 g/m eller 0 lb Bond) vanligt papper går att fylla på i ett svep Max 000 ark (80 g/m eller 0 lb Bond) vanligt papper går att fylla på i stormagasinet. Pappersmatningsenhet Använd pappersmatningsenheten för att lägga till en andra kassett Max 550 ark (80 g/m eller 0 lb Bond) vanligt papper går att fylla på i ett svep 4. Kassett Max 50 vanliga ark med vanligt papper går att fylla på i ett svep & Sid 5 "Påfyllning av papper" i denna bruksanvisning

9 Beskrivning av maskinens delar 5. Främre omslag Öppna denna lucka när du byter ut tonerkassetten och rengör coronan 6. Huvudströmbrytare Använd denna strömbrytare för att slå till/från strömmen till maskinen & Sid Slå till/från strömmen i denna bruksanvisning 7. Larmlampan Den orange lampan lyser när ett pappersmatningsfel har uppstått i den automatiska dokumentmataren med vändfunktion 8. Dokumentlampa Denna blå lampa lyser när originalen placeras i facket för originalmatning Den blinkar även när originalen scannas Vänster sida/insida Yellow Magenta Cyan Black Dokumentlockets undersida Använd denna för att hålla originalet på plats på dokumentglaset vid scanning & Sid 4 Normal rengöring i bruksanvisningen. Dokumentglas Använd detta för att kopiera tredimensionella original, böcker och specialpapper som t ex OH-film eller kalkerpapper, samt vanligt papper. Touchpanel Använd denna för att ställa in och använda olika funktioner som t ex kopiering, scanning och fax Den visar även meddelanden som t ex när papperet är slut eller pappersmatningsfel inträffar & Sid 0 "Touchpanel" i denna bruksanvisning 4. Kontrollpanel Använd denna för att ställa in och använda olika funktioner som t ex kopiering och fax & Sid 8 "Kontrollpanel" i denna bruksanvisning 5. Tonerkassett När tonern tar slut visas meddelandet på touchpanelen Byt ut kassetten enligt nedanstående procedur & Sid 6 Byte av tonerkassett i denna bruksanvisning 6. Resttonerbehållare Byt ut resttonerbehållaren enligt följande procedur när meddelandet "Kassera använd tonerkassett" visas på touchpanelen & Sid 7 Byte av resttonerbehållare i denna bruksanvisning 7. Huvudcoronarengörare Rengör huvudcoronor enligt följande procedurer om ojämnheter uppstår på kopior eller på utskrifter & Sid 4 "Rengöring av huvudcoronor och LEDskrivhuvuden" i denna bruksanvisning 8. Rengöring av LED-skrivhuvud Rengör LED-skrivhuvudet enligt följande procedurer om ojämnheter uppstår på kopior eller på utskrifter & Sid 4 "Rengöring av huvudcoronor och LEDskrivhuvuden" i denna bruksanvisning 9. Utmatningsfack Utskrifter matas ut i detta fack 0. Pappersutmatningsstopp Använd denna för att förhindra papperet som matas från att falla Öppna denna när du tar många kopior eller skriver ut på ett större pappersformat t ex A, B4, LD och LG. Scanningsområde Data på original som transporteras från den automatiska dokumentmataren med vändfunktion scannas här & Sid 4 "Normal rengöring"i bruksanvisningen. Originalskala Använd denna för att kontrollera formatet på originalet som har placerats på dokumentglaset 7

10 Kapitel FÖRBEREDELSER Kontrollpanel Använd knapparna på kontrollpanelen för maskinens olika funktioner och inställningar Knappen [SCAN] Använd knappen för att använda scanningsfunktionen. Knappen [COPY] Använd knappen för att använda kopieringsfunktionen. Knappen [MENU] Använd knappen för att visa de mallar som används ofta 4. Knappen [USER FUNCTIONS] Använd knappen för inställning av pappersformat eller medietyp för kassetterna, registrering av kopian, scannings- och faxinställningar inklusive ändring av en standardinställning & Administratörshandbok (PDF): Kapitel : INSTÄLLNINGSALTERNATIV (ANVÄNDARE) & Administratörshandbok (PDF): Kapitel : INSTÄLLNINGSALTERNATIV (ADMIN) 5. Knappen [INTERRUPT] Använd knappen för att avbryta utskriften och utföra ett kopieringsjobb Det avbrutna jobbet återupptas när du återigen trycker på knappen 6. Knappen [COUNTER] Använd knappen för att visa räkneverket & Administratörshandbok (PDF): Kapitel : HANTERING AV RÄKNEVERK (MENYN RÄKNEVERK) 7. Knappen [ENERGY SAVER] Använd knappen för att sätta maskinen i energisparläge 8. Knappen [STRÖM] Använd knappen för att slå till/från strömmen till maskinen (avstängning) 9. Sifferknappar Använd dessa knappar för att ange siffror som t ex antal kopior, telefonnummer eller lösenord 0. Knappen [FUNCTION CLEAR] Använd knappen för att rensa alla valda funktioner och återgå till standardinställningarna Knappen lampa (orange) blinkar om standardinställningen ändras på kontrollpanelen och det kopieras, scannas, skickas fax eller liknande. Knappen [STOP] Använd knappen för att stoppa pågående scannings- och kopieringsjobb. Knappen [START] Använd knappen för att starta kopierings-, scannings- och faxjobb. Lampan MAIN POWER Den gröna lampan tänds när huvudströmbrytaren trycks ned 4. Knappen [CLEAR] Använd knappen för att ändra inmatade siffror som t ex antalet kopior 5. Larmlampan Den orange lampan tänds när det uppstår ett fel och åtgärder måste vidtas 6. Lampan PRINT DATA Den blå lampan tänds vid mottagning av data som t ex utskriftsdata 7. Knappen [ACCESS] Använd knappen när avdelningskoden eller användaruppgifterna har matats in Om knappen trycks ned efter kopiering o s v måste nästa användare ange avdelningskod eller användarinformation & Sid 67 Inloggning i denna bruksanvisning 8. Lamporna MEMORY RX/LINE Den gröna lampan tänds när faxdata tas emot och vid faxkommunikation Maskinen går att använda även när dessa lampor är tända 8

11 Beskrivning av maskinens delar 9. Knappen [FAX] Använd knappen för att använda fax-/ internetfaxfunktionen 0. Knappen [e-filing] Använd knappen för att komma åt lagrade bilddata Denna knapp tillhandahålls inte på e-studio05c/ 55C. Knappen [PRINT] Använd knappen för att använda maskinens utskriftsfunktioner som t ex privat utskrift. Touchpanel Använd touchpanelen för de olika inställningarna av kopierings-, scannings- och faxfunktionerna Den visar även meddelanden som t ex när papperet är slut eller pappersmatningsfel inträffar Justering av kontrollpanelens vinkel Kontrollpanelens vinkel kan justeras i alla vinklar mellan 7 och 90 grader från horisontellt läge OBSERVERA Se till att du inte klämmer händerna i springan mellan maskinen och kontrollpanelen när du ändrar kontrollpanelens vinkel. Du kan bli skadad. 9

12 Kapitel FÖRBEREDELSER Touchpanel Grundmenyn över kopieringsfunktionerna visas på touchpanelen när strömmen slås till Även maskinens status visas på touchpanelen med meddelanden och figurer Den meny som visas när strömmen slås till går att ändra till en annan än den för kopieringsfunktioner, t ex faxfunktionen Kontakta din servicetekniker för mer information Funktionsdisplay Här visas den använda funktionen, t ex kopiering eller fax. [?] Knappen (Hjälp) Använd denna knapp för att visa förklaringen för varje funktion eller för knapparna på touchpanelen & Sid 47 Användning av hjälpfunktioner i denna bruksanvisning. Knappen [JOBBSTATUS] Här indikeras status för kopierings-, fax-, scannings- eller utskriftsjobben och du kan även se deras jobbhistorik 4. Datum och tid Aktuellt datum och tid visas 5. Område för varningsmeddelanden Här visas varningsmeddelanden, t ex om att det är dags att byta ut tonerkassetterna 6. Meddelandeområde Här visas förklaringen i meddelandeform av varje funktion eller aktuell status Visat meddelande Följande information visas på touchpanelen: Maskinens status Användningsinstruktioner Varningsmeddelanden Reproduktionsgrad Antal kopieset Pappersformat och -mängd som finns kvar i en vald kassett Datum och tid Touchknappar Tryck lätt på knapparna på touchpanelen för att ställa in olika funktioner Inställning av touchpanelens kontrast 0 Du kan ställa in touchpanelens kontrast i menyn ANVÄNDARFUNKTIONER genom att trycka på knappen [USER FUNCTIONS] på kontrollpanelen & Administratörshandbok (PDF): Kapitel : INSTÄLLNINGSALTERNATIV (ANVÄNDARE) - Inställning av grundläggande funktioner

13 Beskrivning av maskinens delar Inmatning av bokstäver Följande meny visas när det erfordras inmatning av bokstäver för scanning eller e-filing o s v Använd knapparna på touchpanelen för att mata in bokstäver Mata in bokstäverna och tryck sedan på [OK] Menyn ändras Följande knappar används för inmatning av bokstäver [Grundmeny]: Tryck på den för att kunna använda grundknapparna [Symbol]: Tryck på den för att kunna använda knapparna med symboler [ÅÄÖ]: Tryck på den för att kunna använda specialknapparna [Caps Lock]: Tryck på den för att växla mellan versaler och gemener [Shift]: Tryck på den för att skriva med versaler [Mellanslag]: Tryck på den för att göra ett mellanslag : Tryck på dem för att flytta markören [Back Space]: Tryck på den för att radera tecknet före markören [TA BORT]: Tryck på den för att radera alla de inmatade bokstäverna [AVBRYT]: [OK]: Tryck på den för att avbryta inmatningen av bokstäver Tryck på den för att bekräfta alla de inmatade bokstäverna

14 Kapitel FÖRBEREDELSER Slå till/från strömmen I detta avsnitt förklaras hur du slår till/från strömmen och hur energisparläget fungerar. Sättet på vilket strömmen slås till varierar beroende på om lampan MAIN POWER (grön) på kontrollpanelen är tänd eller inte. Slå till strömmen När lampan MAIN POWER (grön) på kontrollpanelen inte är tänd: När lampan MAIN POWER (grön) på kontrollpanelen är tänd: Slå till strömmen där. Maskinen börjar att värmas upp Meddelandet Vänta Uppvärmning pågår visas under uppvärmningen Du kan använda den automatiska jobbstartfunktionen under tiden som maskinen värms upp Läs följande guide för detaljerad information: & Bruksanvisning för kopieringsfunktioner (PDF): "Kapitel : GRUNDLÄGGANDE KOPIERING - Kopiering Tryck på knappen [STRÖM]. När maskinen är klar för kopiering visas "KLAR" När du slår från strömmen till maskinen skall du även se till att maskinen stängs av med knappen [POWER] på kontrollpanelen Tryck inte endast på huvudströmbrytaren Läs följande sida för detaljerad information: & Sid Slå från strömmen (avstängning) i denna bruksanvisning När meddelandet RADERAR DATA visas Meddelandet visas när enheten för dataöverskrivning har installerats Det visas direkt när strömmen slås till eller efter att maskinen har använts Du kan använda maskinen även om meddelandet visas Tips När maskinen hanteras med funktionen avdelnings- eller användarkontroll skall avdelningskoden eller användarinformationen anges först. Läs följande sida för detaljerad information: & Sid. 67 Inloggning i denna bruksanvisning

15 Slå till/från strömmen Slå från strömmen (avstängning) Följ nedanstående procedur när du slår från strömmen till maskinen Kontrollera följande tre punkter före avstängningen Det skall inte finnas kvar jobb i listan över utskriftsjobb Ingen av lamporna PRINT DATA (blå) och MEMORY RX / LINE (grön) skall blinka (Om maskinen stängs av när någon av dessa lampor blinkar, medför det att pågående jobb som t ex mottagning av fax avbryts ) Ingen dator skall vara uppkopplad till maskinen via ett nätverk som t ex TopAccess När maskinen inte används under en lång tid: Obs Om det pågår ett jobb när knappen [POWER] trycks ned på kontrollpanelen visas meddelandet Pågående jobb kommer att raderas. Är du säker på att du vill stänga av?. Meddelandet Avstängning pågår visas en stund och sedan slås strömmen från Tryck på knappen [STRÖM] tills ett "bip-ljud hörs. Den gröna lampan MAIN POWER släcks när strömmen slås från med huvudströmbrytaren Tryck på knappen [POWER] på kontrollpanelen för att stänga av maskinen. Kontrollera att knappen [ENERGY SAVER] (grön) slutar blinka och är släckt, och slå sedan från strömmen med huvudströmbrytaren.

16 Kapitel FÖRBEREDELSER Spara energi när maskinen inte används - energisparlägen - Maskinen har tre energisparlägen: Automatiskt energisparläge, Viloläge och Superviloläge Nedanstående tabell visar hur du manuellt växlar mellan de olika lägena samt under vilka förhållanden maskinen sätts i eller återställs från varje läge Energisparlägen Procedur för att växla läge Förhållanden som medför att maskinen sätts i läget Maskinens status Förhållanden som gör att maskinen återställs från läget Automatiskt energisparläge Viloläge Superviloläge När en viss tid * har förflutit sedan maskinen användes senast När knappen [ENERGY SAVER] * trycks ned eller när en viss tid *4 har förflutit sedan maskinen användes senast När knappen [ENERGY SAVER] * trycks ned eller när en viss tid *4 har förflutit sedan maskinen användes senast När ett speciellt tillval *5 har installerats eller ett speciellt protokoll *6 är aktiverat När ett speciellt tillval *5 inte har installerats eller ett speciellt protokoll *6 är avaktiverat Meddelandet Energisparläge - Tryck på START visas på touchpanelen Touchpanelens display släcks och den gröna knappen [ENERGY SAVER] tänds Endast den gröna lampan MAIN POWER tänds När en knapp på kontrollpanelen * trycks ned eller när utskrifts- eller faxdata tas emot Samma som för det automatiska energisparläget När knappen [POWER] trycks ned, när utskriftseller faxdata tas emot via ett fast LAN eller när tidpunkten som har ställts in för Tidsinställd utskrift har nåtts * Standardvärdet som är inställt vid fabrikens leverans är minut. * Någon av knapparna [START], [ENERGY SAVER], [COPY], [e-filing], [SCAN], [PRINT] och [FAX]. * Knappen [ENERGY SAVER] på kontrollpanelen. *4 Standardvärdet som är inställt vid fabrikens leverans är minut (standardvärdet inställt vid fabrikens leverans av europeisk version är 0 minuter). *5 Trådlös LAN-modul och/eller e-bridge ID Gate. *6 Något av protokollen IPX, AppleTalk och andra protokoll. När IPsec-funktionen har aktiverats eller Ethernet-hastigheten är inställd på [AUTO (-000MB)] eller [000BASE FULL] sätts maskinen i viloläge. Läs följande guide för detaljerad information: & TopAccess Guide (PDF): Kapitel 8: [Administration] Tab Page - [Setup] Item list Läs följande guide för information om hur du ändrar den inställda tiden för växling till vardera läge: Obs För den europeiska versionen Kontakta din servicetekniker för att ändra standardinställningen. & Administratörshandbok (PDF): Kapitel : INSTÄLLNINGSALTERNATIV (ADMIN) - Inställning av grundläggande funktioner När den inställda tiden för växling till det automatiska energisparläget är identisk med den inställda tiden för växling till viloläget eller superviloläget, sätts maskinen i viloläget eller superviloläget när den inställda tiden har förflutit 4

17 Placering av papper och original Placering av papper och original I detta avsnitt förklaras det hur papper och original skall placeras. Felaktig placering kan orsaka sneda bilder eller pappersmatningsfel. Följ nedanstående procedur. Placering av papper 4 Dra ut kassetten och tryck ned pappersplattan. Dra ut kassetten och gå till steg när du ska fylla på papper i pappersmatningsenheten, papperspiedestalen eller extra kassettmodulen. Ställ in sidostöden så att de stämmer överens med pappersformatet. 5 Skjut in kassetten. Placera papper med framsidan uppåt. OBSERVERA Var försiktig så att fingrarna inte fastnar när du skjuter in kassetten i maskinen. Du kan bli skadad. Obs Försäkra dig om att pappersbuntens höjd inte överstiger MAX-linjen som anges på pappersstöden. Ställ in bakkantsstödet så att det stämmer överens med pappersformatet. Läs följande sida för godkänt papper: & Sid. 70 "Specifikationer för maskinen i denna bruksanvisning Papper kan fyllas på i pappersmatningsenheten, papperspiedestalen och extra kassettmodulen enligt ovanstående procedur. Läs följande guide när du ska fylla på papper i stormagasinet: & Bruksanvisning för kopieringsfunktioner (PDF): "Kapitel : INNAN MASKINEN ANVÄNDS - Påfyllning av papper 5

18 Kapitel FÖRBEREDELSER Placering av original Dokumentglas Automatisk dokumentmatare med vändfunktion Höj täckplattan eller den automatiska dokumentmataren med vändfunktion. Placera originalen med framsidan vänd uppåt i facket för originalmatning. Kontrollera att dokumentlampan (blå) tänds. Den finns på den automatiska dokumentmataren med vändfunktion. Placera originalet med texten nedåt på dokumentglaset och placera det i linje med dokumentglasets vänstra, bakre hörn. Placera sidostöden i linje med originalets långsidor. Tips När original med blandade format placeras på den automatiska dokumentmataren med vändfunktion skall du ställa in sidostöden för det bredaste originalet och placera originalen i linje med det främre sidostödet. 6 Sänk täckplattan eller den automatiska dokumentmataren med vändfunktion försiktigt. e-studio05c/55c: Tryck på [ZOOOM] och ställ in originalets format. & Bruksanvisning för kopieringsfunktioner (PDF): Kapitel : GRUNDLÄGGANDE KOPIERINGSFUNKTIONER-Kopiering med förstoring och förminskning OBSERVERA Placera inga tunga föremål (4 kg eller mer) på dokumentglaset och tryck inte hårt på det. Du kan skada dig om glaset går sönder. A4-R (LT-R) B4 (LD)

19 Installation av klientmjukvara Installation av klientmjukvara Nedan beskrivs hur du går tillväga för att installera klientmjukvara som t.ex. skrivardrivrutinen från DVD-skivan med klientprogram/användardokument som medföljer maskinen. Rekommenderad installation Den rekommenderade klientmjukvaran som t ex skrivardrivrutinen kan installeras med ett enda moment Slå till strömmen och kontrollera att meddelandet KLAR visas på touchpanelen. & Sid. Slå till/från strömmen i denna bruksanvisning Sätt i DVD-skivan med klientprogram/användardokument i DVD-ROM-enheten på en Windows-dator. Tips För att installera klientmjukvaran skall du logga in på Windows med ett användarkonto vilket gör att du aktiverar installationen i form av Administratör Välj [Jag godkänner villkoren i licensavtalet.] och klicka på [Nästa]. Klicka på [Rekommenderad]. Klicka på [Installera]. En lista över hittade skrivare visas. Välj sedan denna maskin i listan och klicka på [OK]. Fortsätter på nästa sida 7

20 Kapitel FÖRBEREDELSER 7 Tryck på [Finish] när installationen är klar. Läs följande sida för detaljerad information om DVD-skivan med klientprogram/användardokument. & Sid. 6 "DVD-skiva med klientprogram/ användardokument" i denna bruksanvisning Läs följande guide för detaljerad information om den rekommenderade installationen. & Software Installation Guide (PDF): "Chapter : RECOMMENDED INSTALLATION 8 Klicka på [Avsluta] och sedan på [Ja] för att avsluta installationen. Inställning av skrivardrivrutinen Innan du kan använda skrivardrivrutinen måste du konfigurera tillvalen som är installerade i maskinen Välj [Enheter och skrivare] i menyn [Start]. Välj TOSHIBA multifunktionsskrivare, högerklicka och klicka sedan på [Skrivaregenskaper]. Tillvalens konfigurationsdata kan erhållas automatiskt genom att öppna fliken [Device Settings]. 8 4 Klicka på [OK]. Inställningen är klar.

21 Kapitel GRUNDLÄGGANDE ANVÄNDNING Grundläggande kopiering 0 Grundläggande faxanvändning 4 Grundläggande scanning 8 Grundläggande e-filing 0 Grundläggande utskrift Användning av grundmeny 4

22 Kapitel GRUNDLÄGGANDE ANVÄNDNING Grundläggande kopiering Nedan beskrivs de grundläggande kopieringsfunktionerna som t.ex. kopiering med förstoring och förminskning, dubbelsidig kopiering och kopiering med lösbladsmatning. Kopiering Tryck på knappen [COPY] på kontrollpanelen. Placera originalet(n). & Sid. 6 "Placering av original" i denna bruksanvisning Välj kopieringsfunktioner. Tips Du kan växla färgläge. Det finns färglägen enligt nedanstående. FULLFÄRG: Alla original kopieras i fullfärg. (Standard) SVART: Alla original kopieras i svart/vitt. AUTOFÄRG: Maskinen bedömer automatiskt alla typer av färg på originalen. Original i färg kopieras i fullfärg och svart/vita original kopieras i svart/vitt. 4 Mata in önskat antal kopior och tryck sedan på knappen [START] på kontrollpanelen. Kopieringen startar. Tryck på knappen [STOP] på kontrollpanelen och sedan på [RENSA MINNE] på touchpanelen för att avbryta kopieringen. Utskrifter matas ut i maskinens eller finisherns utmatningsfack. Pilen på touchpanelen indikerar vilket fack papperet matas ut i. 0

23 Grundläggande kopiering Kopiering med förstoring och förminskning Val av efterbehandling (sortering) Tryck på [ZOOM]. Tryck på [EFTERBEHANDLING]. Välj önskat pappersformat och tryck på [AMS] och sedan på [OK]. Tips Sorteringsläget ställs in automatiskt när du använder den automatiska dokumentmataren med vändfunktion. Tryck på [SORTERING] och sedan på [OK]. Passa in originalen beroende på önskat pappersformat och riktning. Originalens format fastställs automatiskt. Automatisk storleksdetektion av original på dokumentglaset finns endast för e-studio 050C/550C. Om du kopierar en omgång med original med olika format och riktning skall du trycka på [BLAND FORM]. Finishern (tillval) behövs för att kunna ställa in häftning och hålslagning. Läs följande sida för nödvändiga tillval. & Sid. 64 "Tillval" i denna bruksanvisning När t.ex. Original, Original och Original kopieras i två omgångar kan de göras på följande sätt. Sort Group

24 Kapitel GRUNDLÄGGANDE ANVÄNDNING Inställning för dubbelsidig kopiering Tryck på [DUBBELSIDIGT] Inställning för originalläge Tryck på [ORIGINALLÄGE]. Välj önskad dubbelsidig kopiering och tryck sedan på [OK]. Välj önskat originalläge och tryck sedan på [OK]. Obs e-studio05c/55c: Denna funktion finns endast om automatisk duplexenhet har installerats. Tips Valbart originalläge varierar beroende på färgläge. I fullfärgsläge kan du välja mellan 5 olika typer. Du kan t.ex. välja följande inställningar. Tips Du kan välja mellan fem olika typer. Du kan t.ex. välja följande inställningar. Original med text och foton blandat: Enkelsidigt original till dubbelsidig kopia: Dubbelsidigt original till dubbelsidig kopia:

25 Grundläggande kopiering Densitetsjustering Du kan justera densiteten manuellt genom att trycka på antingen eller. Kopiering med lösbladsmatning Flytta spaken för pappersstöd utåt och placera sedan papper med framsidan nedåt i facket för lösbladsmatning. Tips Tryck på tryck på för att ställa in en ljusare densitet och för att ställa in en mörkare densitet. Placera sidostöden i linje med papprets långsida och flytta sedan spaken för pappersstöd mot maskinen. Tryck på [AUTO] för automatisk justering av densiteten. Tryck på knappen som motsvarar pappersformatet som är inställt för facket för lösbladsmatning och tryck på [OK]. Tips Den automatiska densitetsjusteringen är standardinställningen. Tips Tryck på [PAPPERSTYP] om du har fyllt på annat papper än vanligt papper i facket för lösbladsmatning. 4 Tryck på knappen [START]. Kopiering med lösbladsmatning startar.

26 Kapitel GRUNDLÄGGANDE ANVÄNDNING Grundläggande faxanvändning De grundläggande procedurerna för att sända ett fax, som t.ex. ange faxnumren i adressboken eller ställa in överföringsvillkoren, är enligt följande. Sända ett fax Tryck på knappen [FAX] på kontrollpanelen. Placera originalet(n). & Sid. 6 "Placering av original" i denna bruksanvisning Mata in mottagarens faxnummer genom att trycka på [ANGE FAXNUMMER] på touchpanelen eller med sifferknapparna på kontrollpanelen. Tips Om du råkar mata in fel faxnummer trycker du på [BACK SPACE] på touchpanelen för att radera en siffra åt gången. Du kan även trycka på knappen [CLEAR] på kontrollpanelen eller [RENSA] på touchpanelen för att radera alla de inmatade siffrorna. 4 Tryck på [SEND] på touchpanelen. Faxet börjar att sändas. Tips Alternativt kan du trycka på knappen [START] på kontrollpanelen för att sända ett fax. 4

27 Grundläggande faxanvändning Specificering av mottagare i adressboken Specificering av enskilda mottagare Kontroll av mottagare Tryck på [MOTTAGARE]. Tryck på fliken [ENKEL] för att visa adresslistan och tryck på mottagarens faxikon. Mottagarlistan visas på displayen. Specificering av mottagare i grupper Tryck på fliken [GRUPP] för att visa grupplistan och tryck på gruppnamnet. Tips Välj mottagaren som du vill radera och tryck sedan på [TA BORT]. Du kan ange upp till 400 mottagare (enskilda och grupper). Tryck på den valda mottagaren en gång till för att radera den. 5

28 Kapitel GRUNDLÄGGANDE ANVÄNDNING Inställning av överföringsvillkor Radering av reserverade överföringar Tryck på [VAL]. Tryck på [JOBBSTATUS]. Skärmbilden för inställning av överföringsvillkor visas. Tryck på eller för att växla mellan de olika sidorna. Tryck på [FAX], välj den reserverade överföringen som du vill radera och tryck på [TA BORT]. Tryck på [TA BORT] på bekräftelseskärmen. Den reserverade överföringen raderas. Tips UPPLÖSNING: Ställ in upplösningen med hänsyn tagen till originalets skärpa. ORIGINALFORMAT: Ställ in scanningsformatet för originalet. Tryck på [OK] när alla poster har ställts in. 6

29 Grundläggande faxanvändning Kontroll av kommunikationsstatus (logg) Tryck på [JOBBSTATUS]. Registrering av mottagare Tryck på knappen [USER FUNCTIONS] på kontrollpanelen och sedan på [ADRESS] på touchpanelen. Välj fliken [LOGGAR] och tryck sedan på [SÄND]. Tryck på en ledig knapp för att skapa en ny mottagare och tryck på [INMATNING]. Tips Tryck på [MOTTAGN] för att kontrollera faxmottagningsloggen. Listan över kommunikationsstatus visas. Om [OK] anges under Status, har överföringen lyckats. Tryck på varje knapp på touchpanelen för att mata in följande uppgifter om mottagaren. Tryck på [OK] för att registrera mottagaren. Tips Välj posten i sändnings- eller mottagningsloggen för att registrera mottagare i adressboken från sändnings-/mottagningsloggens skärmbild och tryck sedan på [INMATNING]. 7

30 Kapitel GRUNDLÄGGANDE ANVÄNDNING Grundläggande scanning Nedan beskrivs grundläggande drift av scanningsfunktion, hur du går tillväga för att lagra scannade data i en delad mapp och sedan lagra dessa data på en Windows-dator. Lagra scannade data i en delad mapp Obs Denna funktion finns endast tillgänglig när hårddisken har installerats i maskinen. Tryck på knappen [SCAN] på kontrollpanelen. 4 Ställ in [FILNAMN], FILFORMAT osv. och tryck på [OK]. Placera originalet(n). & Sid. 6 "Placering av original" i denna bruksanvisning 5 Ändra scanningsinställningarna vid behov. Tryck på [FIL] på touchpanelen. 6 Tryck på [SCANNA] på touchpanelen. Scanningen startar. 8

31 Grundläggande scanning Lagra scannade data i en delad mapp på en Windows-dator Obs Denna funktion finns endast tillgänglig när hårddisken har installerats i maskinen. Starta Windows Explorer. Ange namnet på den delade mappen där maskinens IP-adress och scannade data lagras i adressfältet i följande format och tryck sedan på [OK]. Format: \\[maskinens IP-adress] \file_share t.ex.) Om maskinens IP-adress är skall du ange \\ \file_share i adressfältet för Windows Explorer Kontakta nätverksadministratören angående maskinens IP-adress. Det kan vara praktiskt att skapa en genväg till mappen file_share eftersom steg då kan uteslutas. Lagra scannade data i en Windows-dator. Obs Scannade data som lagras i den delade mappen raderas som standard automatiskt efter 0 dagar. Se till att du lagrar dem på en Windows-dator innan dess. 9

32 Kapitel GRUNDLÄGGANDE ANVÄNDNING Grundläggande e-filing e-filing är en funktion som lagrar dokument på maskinens hårddisk och som kan skrivas ut vid behov. Lagring av dokument Originalen lagras som e-filing-dokument på maskinen Obs Denna funktion finns endast tillgänglig när hårddisken har installerats i maskinen. Tryck på knappen [COPY] på kontrollpanelen. 4 Ange mappen som du vill lagra och dokumentnamnet och tryck på [OK]. Placera originalet(n). & Sid. 6 "Placering av original" i denna bruksanvisning Tryck på [LAGRING] och på [SPARA TILL E-FILING] på touchpanelen. 5 Tips När meddelandet Vill du skriva ut detta dokument? visas skall du trycka på [JA] om du vill göra detta och då lagras också dokumentet. Tryck på knappen [START] på kontrollpanelen för att lagra dokumenten. Tips Du kan lagra dokument inte bara genom att kopiera dem utan även genom att scanna dem eller använda skrivardrivrutinen. Läs följande guider för detaljerad information: & Scanning Guide (PDF): Chapter : BASIC OPERATION - Scan to e-filing & Printing Guide (PDF): Chapter : PRINTING FROM WINDOWS - Printing with the Best Functions for Your Needs 0

33 Grundläggande e-filing Utskrift av dokument Utskriften av dokument som finns lagrade i e-filing går till på följande sätt Obs Denna funktion finns endast tillgänglig när hårddisken har installerats i maskinen. Tryck på knappen [e-filing] på kontrollpanelen. Välj mappen på touchpanelen som innehåller det dokument som du vill skriva ut. Välj dokumentet som du vill skriva ut och tryck på [UTSKRIFT]. Utskriften startar. Tips Valda dokument kan förhandsgranskas i miniatyrbildsformat. Valda dokument kan raderas från e-filing. Detta innebär att du kan göra utskriftsinställningar som t.ex. välja dubbelsidig utskrift eller lägga till sidnummer. Specificerade sidor i dokumentet kan skrivas ut för kontroll.

34 Kapitel GRUNDLÄGGANDE ANVÄNDNING Grundläggande utskrift Grundläggande användning av skrivarfunktion ser ut på följande sätt. Detta gäller utskrift från en Windows-dator med en drivrutin för multifunktionsskrivare, som måste installeras i förväg. Välj [Skriv ut] i programmenyn [Arkiv]. Välj maskinens skrivardrivrutin och klicka på [Preferences] ([Egenskaper]). Välj utskriftsalternativ och klicka på [OK]. 4 Klicka på [Print] ([OK]). Utskriften startar. Tips Läs följande guide för information om hur du installerar skrivardrivrutinen i en Windows-dator: & Sid. 7 Installation av klientmjukvara i denna bruksanvisning & Software Installation Guide (PDF): Chapter : INSTALLING PRINTER DRIVERS FOR WINDOWS Läs följande guide för information om hur du installerar skrivardrivrutinen i en Macintosh-dator: & Software Installation Guide (PDF): Chapter 4: INSTALLING PRINTER DRIVERS FOR MACINTOSH

35 Grundläggande utskrift Inställning av drivrutin för multifunktionsskrivare Specificering av pappersformat eller antal kopior Klicka på fliken [Basic] i skrivardrivrutinens dialogruta Specificering av dubbelsidig utskrift eller N-up utskrift Klicka på fliken [Efterbehandling] i skrivardrivrutinens dialogruta Egenskaper Om finishern är installeradkan du välja Häfta eller Hålslå Tips Välj "Antal sidor per ark" för att skriva ut flera sidor på ett enda ark. Sidorna förminskas automatiskt så att de får plats på det valda pappersformatet och skrivs ut. IN 4IN Specificera Omslagsutskrift Klicka på fliken [Pappershantering] i skrivardrivrutinens dialogruta Egenskaper Inställning av bildkvalitet Klicka på fliken [Bildkvalitet] i skrivardrivrutinens dialogruta Egenskaper Utskrift av teckensträngar eller bilder på pappersbakgrunden Klicka på fliken [Effekter] i skrivardrivrutinens dialogruta Inställning av uteslut tomma sidor Klicka på fliken [Annat] i skrivardrivrutinens dialogruta Egenskaper Utskrift med mallar Klicka på fliken [Mallar] i skrivardrivrutinens dialogruta Egenskaper

36 Kapitel GRUNDLÄGGANDE ANVÄNDNING Användning av grundmeny Tryck på knappen [MENU] på kontrollpanelen för att använda mallar och kontrollera utskriftsräkneverket. Logga in och tryck på knappen [MENU] på kontrollpanelen när funktionen användarkontroll har aktiverats Menyfönstret för en inloggad användare visas Du kan registrera mallar som används ofta, en mallgrupp eller en genväg till modulen med externt gränssnitt En genväg kan även registreras eller raderas i läge TopAccess Läs följande guide för detaljerad information: TopAccess Guide (PDF): Chapter 9: [My Account] Tab Page Område för visning av användarnamn Här visas namnet på användaren som loggar in. Knappen [EXTENSION] Den aktiveras när modulen med externt gränssnitt har installerats Kontakta din servicetekniker för mer information. Område för visning av rolldata Här visas tillgängliga rolldata för en inloggad användare 5. Knappen [ANVÄNDARE] Här visas den genväg som kan användas av den användare som loggar in 6. Knappen [ALLMÄN] Här visas genvägen som alla användare kan använda 7. Område för visning av genväg Här visas genvägen som har registrerats i menyfönstret 4. Räkneverk för totalt antal utskrifter Här visas räkneverket för totalt antal utskrifter för användaren som loggar in Antalet utskrifter som går att göra visas beroende på maskinens inställningar Obs Markeringen eller visas på ikonerna i området för visning av rolldata beroende på vilken behörighet användaren har. Funktionerna med markeringen går inte att använda. Vissa funktioner med markeringen går inte att använda. 4 Du kan skapa en mall med flera funktioner som används ofta så att du kan använda dem när du vill. På så sätt behöver du inte utföra komplicerade inställningar varje gång. Mallar kan användas för kopiering och scanning samt för att skicka fax. Läs följande guider för detaljerad information: & Bruksanvisning för kopieringsfunktioner (PDF): "Kapitel 6: MALLAR" & TopAccess Guide (PDF): "Chapter 5: [Registration] Tab Page - [Registration] Tab Page Overview När funktionen användarkontroll inte används visas den publika mallgruppen och räkneverket för totalt antal utskrifter. [ANVÄNDARE] och [ALLMÄN] visas när funktionen användarkontroll är aktiverad.

37 Kapitel UNDERHÅLL Byte av tonerkassett 6 Byte av resttonerbehållare 7 Byte av klammerkassett 8 Normal rengöring 4

38 Kapitel UNDERHÅLL Byte av tonerkassett Byt ut tonerkassetten enligt följande procedurer när meddelandet "Byt tonerkassett ***" visas på touchpanelen. 4 Öppna frontluckan. Dra ut förseglingen rakt ut i pilens riktning. 5 Ta bort färgtonerkassetten som du vill byta ut. Sätt i den nya tonerkassetten rakt längs med stödet tills det tar stopp. 6 0 Skaka den nya tonerkassetten väl för att lossa tonern inuti. Stäng frontluckan genom att trycka på båda kanter. VARNING Försök aldrig att tända eld på tonerkassetter. Kassera gamla tonerkassetter och resttonerbehållare i enlighet med lokal lagstiftning. 6

39 Byte av resttonerbehållare Byte av resttonerbehållare Byt ut resttonerbehållaren enligt följande procedur när meddelandet "Kassera använd tonerkassett" visas på touchpanelen. 4 Y M C K Öppna frontluckan och sätt in fingrarna i resttonerbehållarens främre skåror och ta sedan ut den mot dig samtidigt som du trycker ned den övre spärren. För in rengöraren genom framkallarens servicehål, tills det tar stopp. 5 Dra ned de 4 gröna spakarna som finns under tonerkassetten. Dra ut rengöraren igen tills du ser det runda hålet. Upprepa gånger för var och en av de 4 färgerna. Sätt tillbaka de 4 gröna spakarna under tonerkassetterna när du är klar med rengöringen av LED-skrivhuvudet. 6 Ta ut LED-skrivarhuvudets rengörare från luckan. OBSERVERA Försök aldrig att tända eld på resttonerbehållare. Kassera gamla tonerkassetter och resttonerbehållare i enlighet med lokal lagstiftning. Sätt in en ny resttonerbehållare och stäng frontluckan genom att trycka på båda kanter. 7

40 Kapitel UNDERHÅLL Byte av klammerkassett Byt ut klammerkassetten enligt följande procedurer när meddelandet Fyll på häftklammer visas på touchpanelen. Häftningsenhet på finishern med sadelhäftning 4 Öppna frontluckan till finishern. Installera ett nytt klammermagasin i klammerkassetten. 5 Ta bort klammerkassetten. Installera klammerkassetten. 6 Ta ut det tomma klammermagasinet ur klammerkassetten. Stäng finisherns frontlucka. 8

41 Byte av klammerkassett Sadelhäftningsenheten i finishern med sadelhäftning 4 Öppna finisherns vänstra lucka. Installera en ny klammerkassett. 5 Ta bort klammerkassetten. Stäng finisherns vänstra lucka. Dra förseglingen som håller samman häftklamrarna rakt utåt. 9

42 Kapitel UNDERHÅLL Häftningsenhet på inre finisher 4 Lyft upp kontrollpanelen och öppna finisherns frontlucka. Ta bort klammerkassetten. 5 Flytta finishern åt vänster samtidigt som du håller i spaken tills det tar stopp. Tryck på knapparna på båda sidor av kassetten och ta ut klammermagasinet. 6 Öppna Hålslagsenheten när du trycker på spaken. Installera ny klammerkassett. 40
