1 Scanner Användarhandledning BearPaw-panelen Dialogrutan TWAIN Bilaga

2 2

3 Innehåll 3 Scanning Metoder...4 BearPaw-panelen... 5 För att nå BearPaw-panelen...6 Inställningar för BearPaw-panelen...7 Standardinställningar för BearPaw-panelen (ej ändringsbara)...7 Scanna...8 Kopiera...8 Fax...9 E-post OCR Personligt utseende Standardinställningar för personligt utseende (ej ändringsbara) Länk Dialogrutan TWAIN För att nå Dialogrutan TWAIN kan du göra Följande Scanna en Bild eller ett Dokument (1) Dokumentplacering...16 (2) Förhandsgranskning...16 (3) Välja Scanningsstorlek...17 (4) Beskärningsram...17 (5) Välja Scanningsläge...17 (6) Upplösning (7) Scanna...17 Dialogrutan TWAIN (Beståndsdelar)... 18` Förhandsgranskningsfönstret/Knappen Bildinställningar Knappen Scanna-inställningar Huvudfliken Fliken Förbättra Fliken Filter Fliken Om Satsvis Scanning Satsvis Scanning Kontroll Satsvis Scanning Status Använda Satsvis Scanning Bilaga A: Scanningstips B: Felsökning...33

4 4 Scanning Metoder Det finns två olika metoder att scanna en bild. BearPaw-panelen är idealisk för snabb och enkel scanning medan dialogrutan TWAIN erbjuder bättre kontroll över den scannade utmatningen. BearPaw-panelen Dialogrutan TWAIN

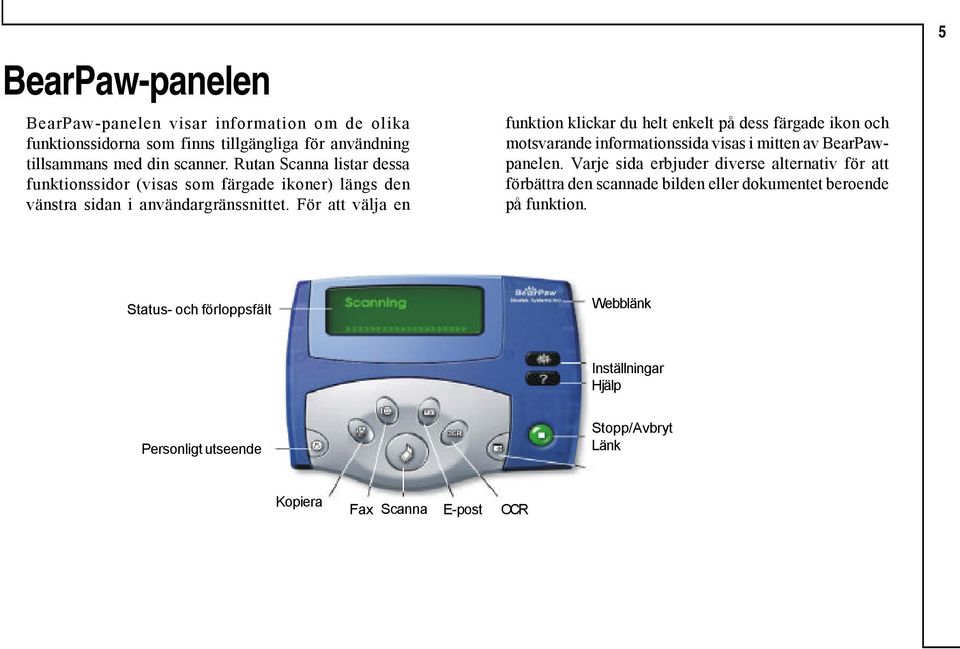

5 BearPaw-panelen BearPaw-panelen visar information om de olika funktionssidorna som finns tillgängliga för användning tillsammans med din scanner. Rutan Scanna listar dessa funktionssidor (visas som färgade ikoner) längs den vänstra sidan i användargränssnittet. För att välja en funktion klickar du helt enkelt på dess färgade ikon och motsvarande informationssida visas i mitten av BearPawpanelen. Varje sida erbjuder diverse alternativ för att förbättra den scannade bilden eller dokumentet beroende på funktion. 5 Status- och förloppsfält Webblänk Inställningar Hjälp Personligt utseende Stopp/Avbryt Länk Kopiera Fax Scanna E-post OCR

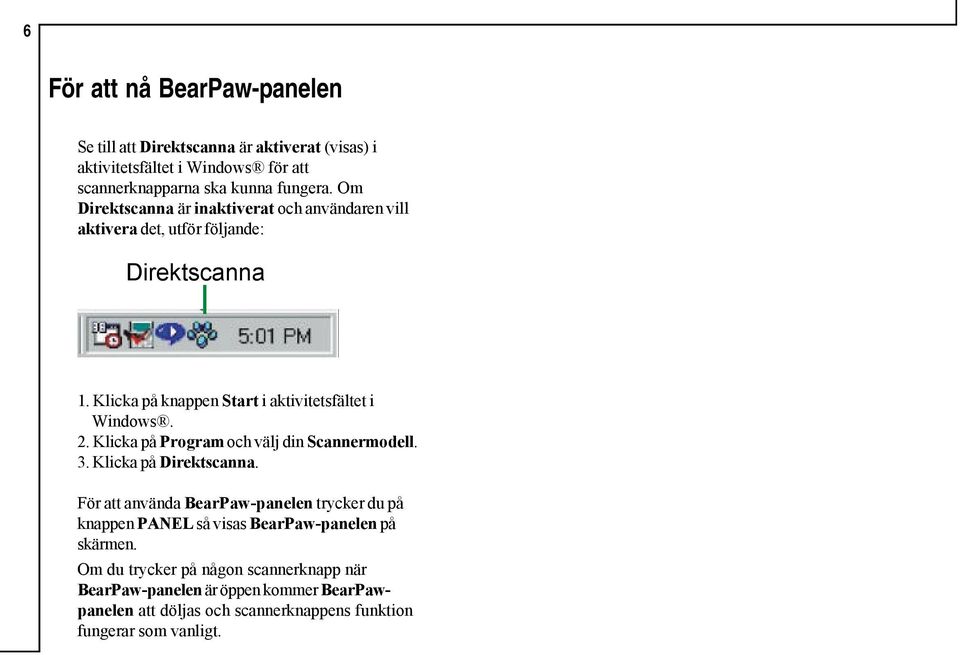

6 6 För att nå BearPaw-panelen Se till att Direktscanna är aktiverat (visas) i aktivitetsfältet i Windows för att scannerknapparna ska kunna fungera. Om Direktscanna är inaktiverat och användaren vill aktivera det, utför följande: Direktscanna 1. Klicka på knappen Start i aktivitetsfältet i Windows. 2. Klicka på Program och välj din Scannermodell. 3. Klicka på Direktscanna. För att använda BearPaw-panelen trycker du på knappen PANEL så visas BearPaw-panelen på skärmen. Om du trycker på någon scannerknapp när BearPaw-panelen är öppen kommer BearPawpanelen att döljas och scannerknappens funktion fungerar som vanligt.

7 Inställningar för BearPawpanelen Om du klickar på knappen Inställningar som finns på BearPaw-panelen kommer följande skärm att visas där du kan göra ändringar i inställningarna för BearPaw-panelen. Standardinställningar för BearPawpanelen (ej ändringsbara) SCANNA Scanningsstorlek Auto-beskära Filformat BMP OCR Scanningsstorlek Auto-beskära Scanningsupplösning Filformat 300 dpi DOC 7 E-POST Scanningsstorlek Auto-beskära Scanningsupplösning Komprimeringsformat 200 dpi (färg/grått) 300 dpi (streckat) JPEG

8 8 Scanna Om du vill scanna ska du göra följande: 1. Lägg dokumentet med bilden som du vill scanna med framsidan nedåt på scannerglaset. 2. Klicka på knappen Scanna. Scanningsförloppet visas i status- och förloppsfältet. När det är klart kommer systemet automatiskt att ladda Photo Express. Kopiera Om du vill kopiera ska du göra följande: 1. Lägg dokumentet med bilden som du vill kopiera med framsidan nedåt på scannerglaset. 2. Klicka på knappen Kopiera så visas följande på skärmen. 3. Gör de ändringar som behövs under Läge, Skalning och Antal kopior (utskrift). 4. Klicka på knappen Kopiera så visas kopieringsförloppet i Status- och förloppsfältet. När det är klart kommer systemet att automatiskt skicka bilden till skrivaren för utskrift. Klicka på skärmen och använd knappen plus (+) och minus ( ) för att ändra värdet ELLER Klicka på denna knapp om du vill få upp skärmen Kopiera panelinställningar Knappen Kopiera

9 Fax Om du vill faxa ska du göra följande: 1. Lägg dokumentet med bilden som du vill faxa med framsidan nedåt på scannerglaset. 2. Klicka på knappen Faxa. Efter scanningen kommer faxkonsolen att visas på skärmen. 3. Klicka på numret som du vill ringa eller klicka på ikonen för telefonboken om du vill öppna ditt telefonregister och välja numret som du ska slå. 4. Klicka på knappen Ring upp. Om linjen är upptagen kommer systemet att ringa upp igen och lysdiodspanelen kommer att visa aktuell status. Säkerställ att du har en godkänd anslutning för faxmodem. Om faxmodemet är anslutet till en kontorsväxel måste du först slå numret för att få en utgående linje innan du slår telefonnumret (t ex 0 och sedan ). Ikonen Telefonbok Knappen Ring upp 9

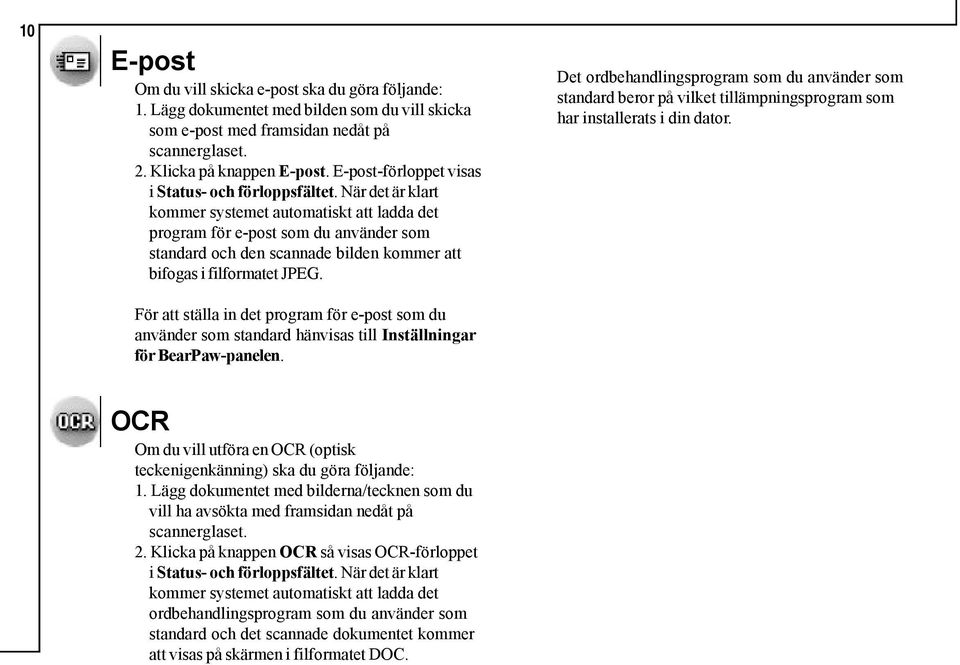

10 10 E-post Om du vill skicka e-post ska du göra följande: 1. Lägg dokumentet med bilden som du vill skicka som e-post med framsidan nedåt på scannerglaset. 2. Klicka på knappen E-post. E-post-förloppet visas i Status- och förloppsfältet. När det är klart kommer systemet automatiskt att ladda det program för e-post som du använder som standard och den scannade bilden kommer att bifogas i filformatet JPEG. För att ställa in det program för e-post som du använder som standard hänvisas till Inställningar för BearPaw-panelen. Det ordbehandlingsprogram som du använder som standard beror på vilket tillämpningsprogram som har installerats i din dator. OCR Om du vill utföra en OCR (optisk teckenigenkänning) ska du göra följande: 1. Lägg dokumentet med bilderna/tecknen som du vill ha avsökta med framsidan nedåt på scannerglaset. 2. Klicka på knappen OCR så visas OCR-förloppet i Status- och förloppsfältet. När det är klart kommer systemet automatiskt att ladda det ordbehandlingsprogram som du använder som standard och det scannade dokumentet kommer att visas på skärmen i filformatet DOC.

11 Personligt utseende Här kan du ändra systemets startskärmbild, skrivbordsunderlägg, systemlogo, ikoner, markör, skärmsläckare, avstängningsskärmbild och även återställa standardinställningarna för ovanstående genom att göra följande: Hur du ändrar startskärmbild, skrivbordsunderlägg, systemlogo, skärmsläckare eller avstängningsskärmbild: 1. Lägg dokumentet med bilden som du vill scanna med framsidan nedåt på scannerglaset. 2. Klicka på knappen Personligt utseende så visas en nedrullningsbar meny. 3. Klicka på posten som du vill ändra så visas förloppet i Status- och förloppsfältet. När det är klart kommer systemet automatiskt att uppdatera systemposten som du vill ändra. Om du vill ändra ikonen för Den här datorn, Nätverket, Papperskorgen (tom och full): 1. Lägg dokumentet med bilden som du vill scanna med framsidan nedåt på scannerglaset. 2. Klicka på knappen Personligt utseende så visas en nedrullningsbar meny. 3. Klicka på Ikon så visas följande skärm på höger sida. 4. Klicka på ikonen som du vill ändra så visas skärmen Beskärningsområde. 5. Använd knappen Förstora (+ och ) för att zooma in eller ut och för att flytta beskärningsmarkeringarna till det bästa läget. 6. Verifiera i fönstret Förhandsgranska om det önskade bildområdet har valts. 7. Klicka på knappen Kryssmarkering så kommer systemet automatiskt att uppdatera systemikonen som du vill ändra. Systemet kommer att återgå till skärmen för ikonval. För att avsluta, klicka på X -knappen eller ändra till en annan ikon. 11

12 12 För att ändra din Windows -markör: 1. Lägg dokumentet med bilden som du vill scanna med framsidan nedåt på scannerglaset. 2. Klicka på knappen Personligt utseende så visas en nedrullningsbar meny. 3. Klicka på Markör så visas förloppet i Statusoch förloppsfältet. När det är klart visas följande skärm: 4. Använd knappen Förstora (+ eller ) för att zooma in eller ut och för att flytta beskärningsmarkeringarna till det bästa läget. 5. Verifiera i fönstret Förhandsgranska om det önskade bildområdet har valts. 6. Klicka på knappen Kryssmarkering så kommer systemet automatiskt att uppdatera din Windows -markör. För att använda funktionen Återställ: Startskärmbild, systemlogo, ikoner [Den här datorn, Nätverket, Papperskorgen (tom och full)], markör och skärmsläckare kan ändras till Windows standardinställning. 1. Klicka på knappen Personligt utseende så visas en nedrullningsbar meny. 2. Klicka på Återställ så visas en annan nedrullningsbar meny. 3. Klicka på posten som du vill ha återställd till Windows -standard. Förloppet visas i Statusoch förloppsfältet. När det är klart kommer systemet automatiskt att återställa systemposten som du valde. Skrivbordsunderlägg och skärmsläckare kan inte återställas till Windows -standardinställning med hjälp av denna metod.

13 Standardinställningar för personligt utseende (ej ändringsbara) Startskärmbild 72 dpi 320 x 400 Skrivbordsunderlägg 72 dpi skärmstorlek Systemlogo 72 dpi 180 x 105 Ikon 150 dpi 32 x 32 Markör 150 dpi 32 x 32 Skärmsläckare 72 dpi ursprunglig storlek 4. Hjälpsystem innehåller ovärderlig hjälp så att du får en bättre förståelse för din scanners olika egenskaper och funktioner. 5. Spel dessa interaktiva spel låter dig använda dina egna scannade bilder för att skapa personligt anpassade bilder vilket gör scanningen rolig och festlig. 13 Avstängningsskärmbild 72 dpi 320 x 400 Alla bilder scannas i färgläge. Länk För att använda ytterligare program med din scanner ska du klicka på knappen Länk så visas följande poster: 1. BearPaw VIP-område koppla upp dig direkt till vår hemsida för de senaste förbättringarna för en angenäm BearPaw-upplevelse. 2. Medföljande programvara ytterligare program som följer med din scanner för att förbättra din bildredigeringsskicklighet. 3. Ersättning av panel ersätt din befintliga BearPawpanel med en ny.

14 14 Dialogrutan TWAIN Dialogrutan TWAIN är ett annat scanningsalternativ som tillhandahålls med din scanner. TWAIN är en industristandard som möjliggör bildinhämtning direkt till valfri TWAIN-anpassad programvara. Den eliminerar de flesta kompatibilitetsproblem som rör programvara och inmatningsenheter som tillhandahålls av olika leverantörer. Du kan nå dialogrutan TWAIN inifrån de flesta programvaror för bildredigering som t.ex. det tillämpningsprogram som medföljer scannern (t. ex. Photo Express).

15 15 För att nå Dialogrutan TWAIN kan du göra Följande För att nå dialogrutan TWAIN kan du göra följande: 1. Starta det TWAIN-anpassade programmet (t.ex. Photo Express). 2. Under menyn Arkiv väljer du kommandot Läs in och markerar Scannern ELLER Klika på Scanner ikonen. Dialogrutan Välj källa visas. 3. Välj din scannermodell från listan. 4. Klicka på Läs in knappen. Dialogrutan Välj källa stängs. Dialogrutan TWAIN visas.

16 16 Scanna en Bild eller ett Dokument Från dialogrutan TWAIN: (1) Placera bilden eller dokumentet med framsidan nedåt på scannerglaset. (2) Förscanna dokumentet genom att klicka på knappen Förhandsgranska. (3) Välj scanningsstorlek. (4) Trycker du på vänster musknapp och drar i musen för att skapa en beskärningsram. (5) Välj önskat scanningsläge (färg, grått, streckat). (6) Välj önskad upplösning. (7) Klicka på knappen Scanna. (1) Dokumentplacering För bästa möjliga bildscanning är det viktigt att du placerar dina dokument noggrant och på rätt sätt. a. Lyft på dokumentlocket. b. Placera dokumentet med framsidan nedåt på glaset i det övre högra hörnet där riktmärkena är placerade. c. Sänk dokumentlocket långsamt och se till att dokumentet ligger kvar på plats. Observera: Ta bort dokumentet efter slutförd scanning. (2) Förhandsgranskning Förhandsgranskningsfönstret används för att granska bilden innan den scannas. När bilden placeras på scannern och förhandsgranskningsknappen väljs så visas bilden i förhandsgranskningsfönstret.

17 (3) Välja Scanningsstorlek Välj den inställning för scanningsstorlek som bäst överensstämmer med bilden eller dokumentet som du scannar. Välj från listan med förinställda storlekar, ELLER använd anpassad för scanning av bilder/dokument som inte faller in under dessa kategorier (t.ex. fotografier, etc.). (4) Beskärningsram Du kan justera storleken för ett särskilt scanningsområde med hjälp av beskärningsramen i förhandsgranskningsfönstret. Rama in det område som du önskar scanna. Klicka på en sida eller ett hörn av beskärningsramen och dra den till önskad bredd och höjd. För att flytta hela beskärningsramen, placera markören inne i den och dra den med den vänstra musknappen nedtryckt. (5) Välja Scanningsläge Scanningläget avgör hur scannern kommer att läsa in originalbilden eller originaldokumentet. Färg för återgivning av bilder med miljoner färger. Grått för återgivning av bilder med gråa nyanser. Streckat för scanning av text eller dokument som ska användas i en OCR-tillämpning eller när du vill scanna svartvita teckningar. (6) Upplösning Upplösningen, som mäts i punkter per tum (dpi), är måttet på mängden information som hämtas in i varje tum med data och avgör effekten i bilden när den visas eller skrivs ut. Bilder som scannas vid en högre upplösning hämtar in mer information men tar även upp mer diskutrymme vid lagring samt tar längre tid att scanna. Visar Scanningtips, Appendix A, (sidan 27). (7) Scanna Om du klickar på knappen scanna bearbetas den förscannade bilden och visas i värdprogrammet (där du öppnade dialogrutan TWAIN). 17

18 18 Dialogrutan TWAIN (Beståndsdelar) Dialogrutan TWAIN består av två avdelningar - den vänstra avdelningen där de flesta kontrollinställningarna för TWAIN finns samt den högra avdelningen som är förhandsgranskningsfönstret. För att nå den direktkopplade handboken och hjälpsystemet, klicka på Start och välj Program. Klicka på din scannermodell och välj Användarhandledning för scanner. Scanna -inställningar Beskärningsverktyget Zoom För att beskära bilden när Låter dig förstora/förminska den är förstorad/förminskad ett område i bilden i förhandsgranskningsfönstret Satsvis Scanna Du kan ange upp till maximalt 10 scanningsområden Språk Använder Välj lämpligt språk Avsluta Avsluta på program. Hjälp Beskärningsramen Ramar in scanningsområdet eller den del som ska inkluderas i den slutgiltiga scanningen. Förhandsgranskningsfönstret Knappen förhandsgranska Knappen Scanna

19 Förhandsgranskningsfönstret/Knappen Förhandsgranskningsfönstret används för att granska bilden innan den scannas. När bilden placeras på scannern och förhandsgranskningsknappen väljs så visas bilden i förhandsgranskningsfönstret. Förhandsgranskningsfönstret låter även användaren se eventuella ändringar som gjorts på bilden (t.ex. inlagda filter, färgförbättringar, etc.) innan den slutgiltiga scanningen (sidan 20-24). Beskärningsramen Ramar in scanningsområdet eller den del som ska inkluderas i den slutgiltiga scanningen. Förhandsgranska Förhandsgranskningsfönstret låter även användaren se eventuella ändringar som gjorts på bilden innan den slutgiltiga scanningen. 1. Placera dokumentet med framsidan nedåt på glaset. 2. När bilden placeras på scannern och förhandsgranskningsknappen väljs så visas bilden i förhandsgranskningsfönstret. Beskärningsverktyget Innan den slutgiltiga scanningen initieras ger beskärningsverktyget användaren en möjlighet att välja (beskära) ett område av bilden i förhandsgranskningsfönstret och detta område kommer sedan att användas som den slutgiltiga scanningen. Beskärningsramen finns automatiskt med när bilden förhandsgranskas i förhandsgranskningsfönstret men blir inaktiv så fort zoomverktyget aktiveras. Genom att klicka på ikonen för Beskärningsverktyget återaktiveras beskärningsramen för användning i zoomläge. 19

20 20 Zoom Verktyget Klicka på knappen +/ zoom som finns i namnlisten i förhandsgranskningsfönstret. Klicka på valfri plats i bilden för att förstora/förminska bilden. För att beskära bilden när den är förstorad/förminskad, klicka på ikonen för beskärningsverktyget och en beskärningsram visas i förhandsgranskningsfönstret. Satsvis Scanning Knappen Satsvis scanning är ett enkelt sätt att scanna valfri del av ditt dokument flera gånger med olika inställningar. För att initiera denna process klickar du på ikonen för satsvis scanning ovanför förhandsgranskningsfönstret. Visar sidan 25. Hjälp Hjälp låter dig erhålla information om olika ämnesområden och tillvägagångssätt och underlättar användningen samt ger dig bättre förståelse om din scanner och dess funktioner. Språk Ikonen Välj lämpligt språk. Avsluta Ikonen För att avsluta (eller stänga) dialogrutorna TWAIN, Scanna eller Satsvis scanning. Scanna Om du klickar på knappen scanna bearbetas den förscannade bilden och visas i värdprogrammet (där du öppnade dialogrutan TWAIN).

21 21 Bildinställningar Knappen Dessa knappar låter dig spara, läsa in, ladda om, granska eller återställa inställningarna som används för att utföra scanningsfunktionen. Knappen Läsa in Läser in tidigare sparade bildinställningar. Knappen Spara Sparar aktuella bildinställningar. Knappen Förhandsgranska Denna knapp låter dig se effekten av eventuella ändringar som gjorts på bilden innan den scannas. Knappen Återställ Återställer alla val till standardinställningarna. Infoknapp Visar information om de aktuella inställningarna som används.

22 22 Scanna-inställningar Huvudfliken Huvudfliken ger dig möjligheten att styra scanningsparametrar som scanningsläge, scanningskälla, upplösning, etc. Dessa parametrar avgör hur originalbilden eller dokumentet kommer att scannas. Scanningsläge Scanningsläget avgör hur scannern läser bilden och hur bilden ska återges efter den har scannats. Valet av scanningsläge och bildtyp är beroende av dina krav på utmatning samt systemkonfiguration. Streckat Detta scanningsläge är bäst lämpat för textbilder för OCR och grafik med enbart svarta och vita områden. Grått Grått för återgivning av bilder med gråa nyanser. Färg Färg för återgivning av bilder med miljoner färger.

23 23 Scanningskälla Har att göra med den typ av bild eller dokument som du ska scanna. Reflekterande För scanning av pappersbaserade dokument, eller Positiv/negativ: om du har en adapter för transparanger kopplad och önskar scanna film eller transparanger. Negativ/Positiv En scanningskälla som används specifikt tillsammans med en adapter för transparanger. Du kan välja Positiv som källa när du scannar positiv film eller transparanger, eller Negativ som källa vid scanning av negativ film. Scanningsstorlek Storleken på den bild eller det dokument som du ska scanna. Upplösning Upplösningen, som mäts i punkter per tum (dpi), är måttet på mängden information som hämtas in i varje tum med data och avgör effekten i bilden när den visas eller skrivs ut. Bilder som scannas vid en högre upplösning hämtar in mer information men tar även upp mer diskutrymme vid lagring samt tar längre tid att scanna. 75 dpi 400 dpi Avskärma Avskärma är ett användbart verktyg för reducering av moarémönster i scannade bilder av original som skapats genom en halvtonsprocess. Moarémönster framträder som fula störningsmönster. Utan För fotografisk kvalitet. Tidning Välj Tidning när bilden är uppbyggd av grova punktmönster som ofta förekommer i tidningsfotografier. Tidskrift Välj Tidskrift vid scanning av bilder av samma kvalitet som finns i glansiga eller vaxbestrukna tidskrifter. Konsttryck Välj Konsttryck vid scanning av bilder från konstryck av mycket hög kvalitet med enbart mycket findetaljerade punkter.

24 24 Färgmatchning Färgmatchning gör att scannern mer noggrant kan återspegla de faktiska färgerna i originalbilden. Utan färgmatchning hämtar scannern in ett större omfång av färger men dessa färger matchas inte på rätt sätt med de riktiga färgerna i originalbilden (vilket gör att scanningen ser annorlunda ut än originalet). Färgbalans Balanserar Färgbalans balanserar automatiskt de ljusaste och mörkaste områdena i en bild så att de fördelas jämnt. Utan Färgbalans Balanserar Med Färgbalans Balanserar Skalning för Utmatning Välj ett lämpligt värde (anges i procent %) genom att direkt skriva in värdet i skalningsrutan, eller klicka på fliken i skalningsstapeln och skjut den till ett valt värde, eller använd pilknapparna till vänster om skalningsstapeln för att ändra skalningsvärdet uppåt/ nedåt i enkla (%) steg. Storleken på bilden ändras på motsvarande sätt på din utmatningsenhet efter scanning. Bredd/Höjd Bredd- och höjdvärdena visar storleken på bildområdet inne i Beskärningsramen i Förhandsgranskningsfönstret. Bildstorlek Bildstorlek visar den mängd datorminne eller diskutrymme som behövs för att visa eller spara den bild som är markerad i beskärningsramen i förhandsgranskningsfönstret. Informationen om bildstorlek uppdateras automatiskt varje gång du ändrar någon kontrollinställning eller ändrar storleken på beskärningsramen.

25 25 Fliken Förbättra Fliken Förbättra låter dig justera färgsättningen och ljusa partier i den förscannade bilden vilket ger dig möjlighet att göra olika områden ljusare eller mörkare i denna bild. Individuella inställningar finns tillgängliga för att ge dig möjlighet att finjustera din bild och små miniatyrbilder visar din originalbild tillsammans med en provbild med alla aktuella ändringar som ska godkännas innan scanningen. Miniatyrbilder Kanalväljaren Välj den färgkanal som du vill ändra (röd, grön eller blå), eller välj master för att ändra alla kanaler lika mycket och samtidigt. En bild i gråläge har bara en kanal. Histogrammet Histogrammet är en kurva som visar fördelningen av nivåer i ljusstyrka på bilden. Genom att använda histogramknapparna kan du selektivt justera utseendet för nivå i ljusstyrka i skuggor, mellantoner och ljusa partier på bilden. Om histogramkurvan representeras av en linje som sträcks ut diagonalt från det nedre vänstra hörnet till det övre högra hörnet så finns det en balans mellan ljusa och mörka värden. Genom att använda Masterkontrollen (kanalväljarknappen) för att ändra färgkanalerna (röd, grön eller blå) kan du även justera histogramkurvan för att granska dessa individuella färgkanaler.

26 26 Histogramknappen Genom att använda histogramknapparna kan du selektivt justera utseendet för nivå i ljusstyrka i skuggor, mellantoner och ljusa partier på bilden. Den vågräta axeln i diagrammet representerar nivåer i ljusstyrka från mörkast (vänster) till ljusast (höger). Den lodräta axeln representerar mängden bildpunkter med det värdet för nivå i ljusstyrka. Klicka på histogramknappen och klicka sedan på knappen + eller för att öka granskningsnivåerna mellan skuggor, mellantoner och ljusa partier. Kontroll För Ljusstyrka Kontrollen för ljusstyrka låter dig justera den generella mängden ljus i bilden inom ett värdeintervall ( 127~0~+127). Ett värde för ljusstyrka på 127 kommer att göra bilden mycket mörk. Ett värde för ljusstyrka på +127 kommer att göra bilden mycket ljus. Kontroll För Kontrast Kontrollen för kontrast låter dig justera den generella mängden svarta områden eller vita områden i bilden inom ett värdeintervall ( 127~0~+127). Ett kontrastvärde på 127 kommer att blanda de svarta och vita områdena i bilden och göra dem gråa. Ett kontrastvärde på +127 kommer att visa den största skillnaden mellan de svarta och vita områdena i bilden. Kontrast -50 Kontrast 0 Kontrast 50 Kontroll För Gamma Kontrollen för gamma används för att justera nivån för ljusstyrka i ljusa partier, mellantoner och skuggor i bilden. Värden i det lägre intervallet (0.1~2.0) påverkar främst skuggområden i bilden. Värden i mellanintervallet (2.1~6.0) påverkar främst mellantoner och värden i det övre intervallet (6.1~7.9) påverkar främst de ljusa partierna. Ljusstyrka -50 Ljusstyrka 0 Ljusstyrka 50

27 27 Exempel: Ett gammavärde på 1.9 gör att skuggorna i en bild ser ljusare ut medan ett värde på 0.2 skulle göra dessa skuggområden mörkare (ta bort ljusstyrkan). Histogrammet visar effekterna av gammavärdena i den nedre högra delen av histogramkurvan (bekräftar skuggor). Ett gammavärde på 7.8 lägger till ljus i ljusa partier i bilden (gör att bilden ser klarare ut) medan ett värde på 6.4 tar bort ljus från dessa ljusa partier. Histogrammet visar effekterna av gammavärdena i den övre vänstra delen av histogramkurvan (bekräftar ljusa partier). Gamma 0,6 Gamma 1,5 Knappen Förhandsgranska Denna knapp låter dig se effekten av eventuella ändringar som gjorts på bilden innan den scannas. Eventuella ändringar visas i förhandsgranskningsfönstret.

28 28 Fliken Filter Fliken Filter låter dig justera de individuella effekterna i den scannade bilden genom att lägga till olika filter på bilden före scanningen. Ingen Inget filter läggs till och bilden kommer att scannas med standardinställningarna. Suddigt Jämnar ut eller mjukar upp bilden. Välj suddigt och använd knapparna +/- för att lägga till detta filter i olika grad på din bild. Skärpa Gör bildlinjer och gränser skarpare vilket förbättrar detaljer. Välj skärpa och använd knapparna +/- för att lägga till detta filter i varierande grad på din bild. Ett prov på den tillämpade effekten kommer att visas i provminiatyrbilden så att du kan jämföra den med ett original för att se effekten före scanning.

29 29 Invertera Kastar om en bild till ett negativ eller tvärt om. Filtret Relief Gör att beståndsdelarna i bilden ser ut som de är upphöjda eller nedsänkta. Vänd Skapar en spegelvänd bild av originalet. Oskarp Mask Detta filter identifierar formkanter och färggränser och förstärker dem sedan. Fliken Om Fliken Om visar information om scannern: gränssnittstyp och information samt även den aktuella versionen av den TWAIN-drivrutin som används.

30 30 Satsvis Scanning Satsvis scanning låter dig göra flera scanningar på valfritt ställe på ett dokument och använda olika kontrollinställningar. Vissa tillämpningsprogram stödjer inte denna funktion. I satsvis scanning kan du ange upp till maximalt 10 scanningsområden eller så kan du scanna ett enskilt område flera gånger och använda olika kombinationer av scanningslägen och upplösningar. Satsvis Scanning Kontroll Läsa In Satsvis Scanning: läsa in tidigare sparade satsvisa inställningar. Spara Satsvis Scanning: spara de aktuella satsvisa inställningarna. Ny Satsvis Scanning: låter dig skapa ett nytt scanningsområde på bilden i förhandsgranskningsområdet. Duplicera Satsvis Scanning: duplicera ett satsvist jobb och ange olika kontrollinställningar för det. Kasta Satsvis Scanning: ta bort det valda eller markerade satsvisa jobbet. Avsluta Satsvis Scanning: för att avsluta satsvis scanning. Satsvis Framåt/Bakåt: Dessa pilar låter dig bläddra igenom din satsvisa jobblista.

31 31 Satsvisrutan innehåller miniatyrbilden, DPI, scanningsläge samt bildstorlek för varje satsvis scanning. Satsnumret (t.ex. 1/10, nummer 1 av tio) visas alltid överst i satsvisrutan tillsammans med status för satsvis scanning. Status för Satsvis Scanning Satsvis Scanning Avslutad: Det svaga gröna ljuset överst på bilden betyder att scannern har avslutat scanningen av detta satsvisa jobb. De aktuella bildinställningarna visas under miniatyrbilden. Satsvis Scanning Pågår: Det starka gröna ljuset överst på bilden betyder att scannern just nu scannar detta satsvisa jobb. De aktuella bildinställningarna visas under miniatyrbilden. Satsvis Scanning Väntar: Det mörka gröna ljuset överst på bilden betyder att detta aktuella satsvisa jobb väntar på att scannas. De aktuella bildinställningarna visas under miniatyrbilden. Använda Satsvis Scanning 1. Klicka på Satsvis Scanning knappen. 2. Skapa ett scanningsområde genom: (a) Placera musen inne i bilden i förhandsgranskningsfönstret. (b) Tryck och håll ned vänster musknapp samtidigt som du trycker på skift-tangenten och drar i musen för att skapa en beskärningsram. (c) Justera inställningarna efter behov. 3. Ställ in önskat scanningsläge och upplösning. 4. Upprepa de sista två stegen ovan för att skapa flera scanningsområden. Observera: Genom att använda pilarna för satsvis scanning kan du granska de olika satsvisa jobben. 5. Klicka på knappen scanna och bilderna visas en efter en i bildredigeringsprogrammet.

32 32 Bilaga Bilaga A: Scanningstips Följande exempel tillhandahåller användbar information som du kan använda när du ställer in scanningsläge och/ eller upplösning. Rekommenderade scanningsupplösningar för olika utdataenheter visas enligt följande: Utrymmeskrav för olika scanningslägen: 4 x 6 tums bildstorlek Dokumentscanning A 4-storlek

33 33 Bilaga B: Felsökning Anmärkningar: Det går inte att skriva ut och scanna samtidigt. Demontera inte enheten för att lösa problem! Ska scannern stå länge oanvänd bör du dra ur nätaggregatet ur vägguttaget. 1. Datorn hittar inte scannern. Kontrollera att scannern är korrekt ansluten till datorn. Slå av strömmen till datorn och scannern och anslut dem igen genom att noga följa instruktionen för installation av hårdvaran. 2. Scanna-kommandot verkställs inte. Scannerkabeln kan sitta löst. Kontrollera att scannern är korrekt ansluten till datorn. 3. Varför ser mina bilder fläckiga eller suddiga ut? Om dina scanningar ser dåliga ut på skärmen men är godtagbara vid utskrift kan felet bero på din drivrutin för bildskärm. Försök med att ändra inställningarna för upplösning och färg under avsnittet "Bildskärm" i Kontrollpanelen i Windows (efter att först ha säkerställt att du har rätt disketter med drivrutiner för att återställa ditt system till ursprungsinställningarna). Du ska använda en drivrutin som tillhandahåller minst 16 miljoner färger samt en upplösning på minst 800 x Vilken upplösning ska jag använda när jag scannar? a. Du ska scanna med upplösningen hos din utmatningsenhet. b. Om du planerar att visa dina scanningar på en datorskärm (Internet) som har en upplösning på 72DPI rekommenderar vi scanning med 72 DPI. c. Om utmatningsenheten är en bläckstråleskrivare: För färgbilder, scanna med en 1/3-del av tillåten upplösning för skrivaren. För gråläges eller streckade bilder scannar du med skrivarens fulla upplösning. 5. Den scannade bilden är oskarp. Håll alltid scannerglaset och dokumentlocket rena. Rengör dem regelbundet. Rengöringen: a. Stäng av scannern och dra ur nätkabeln. b. Lyft på dokumentlocket. Använd en lätt alkoholfuktad trasa för att rengöra scannerglaset och locket var för sig. c. Använd en torr luddfri trasa för att torka av glaset och locket. Observera: Vänligen se en av våra hemsidor för ytterligare felsökningstips (ofta förekommande frågor (FAQ)).
