Installation av etikettprogrammet NiceLabel Express och termotransferskrivaren TSC modell TC300 och TX600

Transkript

1 Installation av etikettprogrammet NiceLabel Express och termotransferskrivaren TSC modell TC300 och TX600 (I denna manual gäller allt som skrivs om TC300 skrivaren även TX600 skrivaren) Innehållsförteckning Sid nr 1. Det här levereras med Startkit Express 1 2. Hur man ansluter TC300 etikettskrivaren till datorn 1 3. Hur man laddar etikettrullen 2 4. Så installerar du programmet NiceLabel Express 3 5. Hur man installerar etikettskrivaren TC Så gör du den första etiketten 4 7. Etikettutskrift 7 8. Om NiceLabel Express koppling till textfil eller Excel-tabell 8 9. Om KaCe Jewels internetsupport Det här levereras med Startkit Express I TC300 skrivarens förpackning finns: - Original TSC CD med bl a skrivarens drivrutiner. (OBS! Använd ej denna CD för att installera skrivaren. Använd filen tsc.exe som finns på medföljande USB-minne). - ett svart termotransfer färgband, som redan är installerat i skrivaren - ett antal KaCe Jewel vita termotransfer-etiketter med testutskrift - en USB skrivarkabel - ett spänningsaggregat - en nätsladd till spänningsaggregatet I den andra förpackningen finns: - NiceLabel Express programkartong med program-cd och Quick Start Guide - en USB-licensdongel - en Opticon handskanner för USB-anslutning - 1 st 10 x 25 mm kartuschetiketter - 1 st 10 x 72 mm ringetiketter - 1 st 20 x 32 mm kedje-etiketter - denna installationsmanual - ett USB-minne med programfiler 2. Hur man ansluter TTP-343C etikettskrivaren till datorn TC300 skrivaren kopplas till din PC via en USB-kabel. Följ anvisningen i avsnitt 5 för anslutning via en USB-kabel OBS! Slå inte på spänningen till skrivaren ännu KaCe Jewel HB. Dokumentversion 1604 Installation NiceLabel Express och TSC TC300 / TX600 etikettskrivaren sida 1

2 3. Hur man laddar etikettrullen - Drag de gröna knapparna på skrivarens höger- och vänstersida framåt och öppna locket uppåt. - Den öppnade skrivaren ser ut så här (färgbandet är redan installerat, så färgbandets transportmekanism i locket syns endast delvis) : - När du vill ladda t ex en rulle ringetiketter skall etiketternas smala slinga peka åt höger - Se till att etikettbanan leds under de inställbara guidrarna så att banan styrs mitt över den främre svarta gummivalsen. KaCe Jewel HB. Dokumentversion 1604 Installation NiceLabel Express och TSC TC300 / TX600 etikettskrivaren sida 2

3 - Skrivaren har en sensor som känner av mellanrummet mellan etiketterna på etikettbanan (för ringetiketter 2,54 mm = 1/10 tum). Innan skrivaren levereras har denna avkänning kontrolleras. 4.1 Så installerar du programmet NiceLabel Express Vi antar i denna manual att operativsystemet i din PC är Windows Placera NiceLabel licens-dongeln i en av USB-portar i din PC. - Om inte dongeln känns av startar NiceLabel Express i den såkallade DEMO-moden och kan du endast skriva ut en etikett i taget och får vissa andra begränsningar) - Placera NiceLabel CDn i PCns CD-ROM läsaren. Följ anvisningarna som installationsprogrammet ger Dig. 4.2 Mot slutet av installationen frågar programmet om du vill installera en skrivare. Svara då Nej och installera din TC300 skrivare senare enligt anvisningar i avsnitt Kopiera standard etikettdatabasen NiceLabel Express installations-cd installerar bland annat en fil kallad StockDB.mdb som innehåller standard etikettdata. Vi beskriver här hur du byter ut denna fil mot KaCe Jewels filversion för det fallet ditt operativsystem är Windows 10. (Om du har en annan Windows-version kan du ringa KaCe Jewel på tel för att komma överens om en supporttid.) Filen StockDB.mdb finns i mappen C:\ProgramData\Europlus\NiceLabel Designer Express 6\system Sök upp filen och ändra filnamnet till StockDBOriginal.mdb. Denna innehåller nämnligen endast dimensionsdata för standardetiketter typ rektangulära adressetiketter m.m. Filen StockDB.mdb på medföljande USB-minnet innehåller dimensionsdata och konturer för KaCe Jewels lagerförda branschetiketter. Kopiera därför denna fil till: C:\ProgramData\EuroPlus\NiceLabel Designer Express 6\system\ 5. Installera skrivarens drivrutin Nu är det dags att installera drivrutinen till din TC300 skrivare. - Kontrollera att skrivarens spänningsaggregat är ansluten till skrivaren och till nätuttaget - Aktivera inte strömbrytaren på skrivarens baksida ännu - Skapa mappen C:\Drivrutiner/TSC - Kopiera filen tsc.exe från medföljande USB-minne till mappen C:/Drivrutiner/TSC - Expandera tsc.exe till mappen C:/Drivrutiner/TSC - Efter expansionen har mappen C:/Drivrutiner/TSC följande innehåll: KaCe Jewel HB. Dokumentversion 1604 Installation NiceLabel Express och TSC TC300 / TX600 etikettskrivaren sida 3

4 5.1 Installation av TC300 skrivaren. Nu är det dax att ringa KaCe Jewel tel för att boka en supporttid. Ta gärna hem supportprogrammet TeamViewer från så att KaCe Jewel's supportingenjör kan få tillgång till din PC och leda dig genom skrivarens installation. 5.2 Hur du kollar att TC300 skrivaren är med i listan Skrivare och fax - Klicka på start-ikonen (längst ned till vänster i din skärm) och leta fram i Alla appar mappen Windows-systemet - I Windows-systemet högerklickar du på Kontroll-panelen och väljer Lägg i aktivitetsfältet. Detta ger dig lätt tillgång till Kontrollpanelen i fortsättningen. - Öppna Kontrollpanelen genom att klicka på ikonen. I kontrollpanelen hittar du Enheter och skrivare - Klicka på Enheter och skrivare för att få en förteckning över de skrivarna som är installerade i din PC. 6. Så gör du din första etikett med NiceLabel Express - Starta NiceLabel Express och Du får följande skärmbild: - Klicka i radioknappen Skapa en ny etikett och därefter på Avsluta (som är en olycklig översättning och som borde heta Fortsätt eller OK. Skall rättas till i nästa programversion ) - Då visas skärmen KaCe Jewel HB. Dokumentversion 1604 Installation NiceLabel Express och TSC TC300 / TX600 etikettskrivaren sida 4

5 - Om Du jobbar med flera skrivare anslutna till din PC kan det hända att NiceLabel Express visar fel skrivare. Då måste du nu välja rätt skrivare: TSC TC Klicka på Nästa >> och följande skärm visas, i vilken du bredvid Standardetikettyp bläddrar fram KaCe Jewel: - Bläddra sedan bredvid Standardetikettnamn fram RingEtikett K1: Välj Nästa - Med Startkittet följer med KaCe Jewels vita ringetiketter 10 x 72 mm, du väljer därför: RingEtikett K1. - Observera att detta etikettnamn stämmer överens med artikelnumret i KaCe Jewels etikett-prislista. - Klicka på Nästa och efter ytterligare ett antal klickar på Nästa visas: - Klicka på Slutför och du får följande etikettbild: - Nu förstår du varför vi behöver KaCe Jewels egen StockDB.mdb-fil: i den finns etikettdata som visar etikettkonturen och som gör det möjligt att placera text, streckkoder och bilder på rätt plats. (Den gröna konturen skrivs inte ut ) - Skapa din första etikett genom att välja funktion i verktygslådan till vänster i skärmen: KaCe Jewel HB. Dokumentversion 1604 Installation NiceLabel Express och TSC TC300 / TX600 etikettskrivaren sida 5

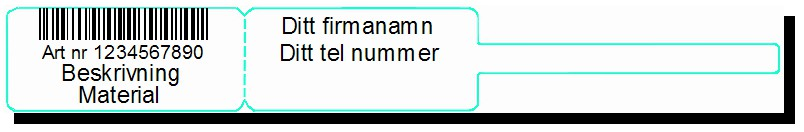

6 - Med Textverktyget startar du ett textfält, med Streckkodsverktyget startar du ett streckkodsfält, och så vidare. - För att lägga en text på etiketten klickar du på rullgardinspilen till höger om A och väljer Fast text - Din kursor markeras nu med A för att visa att du är i textmoden. Klicka på etiketten där du vill placera texten. Då startar Textassistenten som leder dig vidare. - Via Välj kan du bestämma typsnitt och bokstavsstorlek - Klicka på Slutför för att placera texten på etikettmallen - NiceLabel Express ger ganska detaljerade anvisningar, så att du kommer att hitta lätt - Vi antar nu att du har skapat följande etikett: och vill skriva ut den. KaCe Jewel HB. Dokumentversion 1604 Installation NiceLabel Express och TSC TC300 / TX600 etikettskrivaren sida 6

7 7. Etikettutskrift - Vi börjar med att kontrollera skrivarens inställningar. - Klicka på manöverknappen för menyn Skriv ut - Nu visas följande skärmbild: - Klicka på Skrivarinställningar Då visas: - Ändra utskriftshastigheten till 50 mm/s - Ändra Svärta (skrivhuvudets temperatur till 8 Dessa inställningar sparas tillsammans med etikett-layouten när du klickar på Spara-ikonen. Eftersom livslängden hos skrivhuvudet blir längre når man användar skrivaren med inställningarna enligt ovan, rekommenderar vi att du alltid väljer 50 mm/s och utskriftstemperatur 8 för vita etiketter. (Guld- eller silverfärgade etiketter behöver en något högre utskriftstemeratur för att få bra kontrast.) - Klickar du på Avancerade inställningar (märkt med en blå pil), får du tillgång till etiketttextens x- och y-justeringar: KaCe Jewel HB. Dokumentversion 1604 Installation NiceLabel Express och TSC TC300 / TX600 etikettskrivaren sida 7

8 8. Det var det viktigaste Nu är du på god väg. Undrar du om något, klicka då först på NiceLabel Express Hjälp-ikon. Hjälp-filen är visserligen på engelska, men den kan säkert ge dig svar på de flesta av dina frågor. Behöver du kontakta oss på KaCe Jewel, skriv då gärna till vår e-postadress eller ring oss på Om din dator är kopplad till internet, kan vi hjälpa dig on-line via vårt internet-supportprogram TeamViewer. 9. NiceLabel Express kan kopplas till textdatabaser och Exceldatabaser. Om du är intresserad av detta råder vi dig att kolla om ditt artikel- och lagerprogram kan exportera artikeldatabasen som en textfil eller en Excel-tabell. Skicka oss gärna en kopia av denna fil, Då kan vi kontrollera om den har rätt form. 10. NiceLabel Express är Lillebror i NiceLabel-familjen I NiceLabel-familjen ingår program för de flesta etiketteringsapplikationer. Också för nätverksdrift och för direktkoppling till Era befintliga databaser. På hemsidan presenterar NiceLabel sina Standard Series och Enterprise Series för decentraliserad stordrift. 11. KaCe Jewel startkurs och support Vi ger dig support vid installation av din termotransferskrivare och NiceLabel Express programvara via TeamViewer ( Om du är intresserad av NiceLabel Express koppling till textfil eller Excel-tabell kan det vara bra att boka en startkurs hos KaCe Jewel. Även startkursen ges via vårt supportprogram TeamViewer ( Datum och klockslaget för din startkurs bestäms i överläggning med dig. KaCe Jewel HB. Dokumentversion 1604 Installation NiceLabel Express och TSC TC300 / TX600 etikettskrivaren sida 8

9 Lycka till med NiceLabel Express och din TSC TC300 skrivare! Detta är idag det vassaste verktyget för effektiv, småskalig framställning av kvalificerade etiketter för smycke-, ur- och optikbranschen. KaCe Jewel HB Tel +46 (0) NordeaBanken Företaget har F-skattebevis Dalvägen 51A SkandiaBanken och har sitt säte i Täby SE Täby support@kacejewel.se Org nr Sweden KaCe Jewel HB. Dokumentversion 1604 Installation NiceLabel Express och TSC TC300 / TX600 etikettskrivaren sida 9
