1 ak 2012 Med Hängrännor & Stuprör, Taksäkerhet & Ventilation. För: Villor, Fritidshus, Garage och Förråd Vid: Renovering, Nybyggnad och Tillbyggnad

2 2

3 Innehåll Plannja 2012 ak Sid 4 21 akavvattning Sid 22 5 aksäkerhet Sid 6 7 Villaventilation Sid 8 4 Köphjälp Sid 44 51

4 4

5 Lyft blicken. Upptäck närproducerat. Plannja har rötterna i karga Norden. Här tillverkar vi tak, hängrännor och andra ståltillbehör som höjer husets värde och skapar komfort. Plåttak som klarar nordiska klimatvillkor klarar allt. Plåttak som uttrycker nordisk stilren design ligger alltid rätt i tiden och drar blickarna till sig. Närproducerat innebär något bra för miljön och nära till kunskap om Plannjas produkter. Plannjas sortiment är rotat i bygghandeln sedan mycket lång tid. Dygnet runt har vi öppet på plannja.se där du kan upptäcka mer om närproducerat från Plannja. 5

6 rend Plannja 6

7 Nya profiler och beslag! Plannja Trend Stål Plannja Trend är ett lättmonterat tak som ger ditt hus ett extra lyft. Alla som drömmer om ett förstklassigt plåttak kan därför enklare förverkliga den drömmen. Genom att den ena plåtsidan klickas fast och den andra sidan fästs med en skruv som döljs av nästa plåt blir det inga synliga skruvar. Istället ger Plannja Trend ett fantastiskt linjespel över ditt hus. Plannja Trend finns i fem kulörer i den slitstarka beläggningen Plannja Hard Coat. Plannja Trend. Varmförzinkad målad stålplåt. Tjocklek 0,6 mm. För att ge extra lång hållbarhet har Plannja Trend en skyddande beläggning av Plannja Hard Coat 50. Min längd 0,7 meter och max längd 10 meter med rilla, max längd utan rilla 7 meter. 01 Svart 22 Mörkröd 15 Mörk silvermetallic 42 Brunröd NYHET! Plannja Trend 00. Har en rilla på mitten. Min längd 0,7 meter och max längd 7 meter. 45 Silvermetallic PLANNJA TREND STÅL Täckande bredd 500 PLANNJA TREND 00 STÅL Täckande bredd 500 Täckande bredd 00 Täckande bredd 00 Plannja Trend Stål Tjocklek: 0,6 mm Beläggning: Plannja Hard Coat 50 Kulörer: 01 svart, 15 mörk silvermetallic, 22 mörkröd, 42 brunröd, 45 silvermetallic Längd med rilla: 0,7 10,0 m Längd utan rilla: 0,7 7,0 m Plannja Trend 00 Stål Tjocklek: 0,6 mm Beläggning: Plannja Hard Coat 50 Kulörer: 01 svart, 15 mörk silvermetallic, 22 mörkröd, 42 brunröd, 45 silvermetallic Längd: 0,7 7,0 m 7

8 Plannja odern 8

9 Plannja Modern Stål Plannja Modern är ett lyft inom skandinavisk takdesign. Den passar såväl för funkishus som för mer klassiska hus- och takstilar. Takets profilerade linjespel associerar till gediget plåthantverk och den valda takkulören ger huset ett distinkt och samtida uttryck. Den händige småhusägaren lägger taket själv, andra låter en hantverkare göra jobbet. Plannja Modern är belagd med åldersbeständig Hard Coat och finns i sju valbara kulörer. Plannja Modern. Varmförzinkad målad stålplåt. Tjocklek 0,6 mm. Tillverkas i längder om 0,4 6,0 meter. För att ge extra lång hållbarhet har Plannja Modern en skyddande beläggning av Plannja Hard Coat Svart 15 Mörk silvermetallic 10 Grafitgrå 22 Mörkröd NYHET Nytt för i år är att Plannja Modern får tillökning med fler beslag. De nya beslagen skapar ett än mer distinkt formspråk och förhöjer uttrycket på taket ytterligare. Ärggrön 45 Silvermetallic 70 Vit PLANNJA MODERN STÅL Plannja Modern Stål Tjocklek: 0,6 mm Beläggning: Plannja Hard Coat 50 Kulörer: 01 svart, 10 grafitgrå, 15 mörk silvermetallic, 22 mörkröd, ärggrön, 45 silvermetallic, 70 vit Längd: 0,4 6,0 m 9

10 10 Plannja

11 Plannja Royal Waterfront Royals formspråk uttrycker en enkupig takpannetradition, fast i modern tappning. Detta tak är en storsäljare som finns i flera kulörer, med all säkerhet också en som passar dig och ditt hus. Plannja Royal tillverkas även i resistent aluminium under namnet Plannja Waterfront. Särskilt lämpad för kustnära hus. 01 Svart 1 Mossgrön Plannja Royal. Varmförzinkad målad stålplåt. Tjocklek 0,55 mm. För att ge extra lång hållbarhet har Plannja Royal en skyddande beläggning av Plannja Hard Coat 50. Tillverkas i standard- och speciallängder. 20 Mörkgrå 22 Mörkröd NYHET Plannja Royal får ett nytt alternativ på beläggning, Hard Coat Exclusive, en utvecklad variant av Hard Coat med ett grövre ytmönster på färgen. Ytan är råare och tuffare till sitt utseende men med en vacker lyster som därmed förhöjer utseendet på taket. Beläggningen finns endast på vår takpanna Plannja Royal i kulörerna PL 01 svart och PL 42 brunröd. 42 Brunröd Plannja Royal Waterfront. Takpannor i 0,6 mm tjock aluminium som ger extra beständighet åt hustak belägna nära kusten eller på platser där rikligt med regn förekommer (nederbörd innehåller ofta nedbrytande försurningar). Belagd med Hard Coat 25. PRODUKTPROGRAM PLANNJA ROYAL Standardlängder. Modullängd 400 mm. Antal Totalt Täckande m 2 / Antal/ m 2 / Kg/bunt Kg/bunt moduler plåt bunt bunt stål aluminium 100 mm 1200 mm 1, mm 2000 mm 2, mm 2800 mm 2, Speciallängder mm Längder över ca 6,5 m blir svåra att hantera m 2 = total längd x täckande bredd Plannja Royal Stål Tjocklek: 0,55 mm Vikt/m2: 4,9 kg Material: Varmförzinkad målad stålplåt Beläggning: Plannja Hard Coat 50 Kulörer: 01 svart, 1 mossgrön, 20 mörkgrå, 22 mörkröd, 42 brunröd Beläggning: Plannja Hard Coat Exclusive Kulörer: 01 svart, 42 brunröd Plannja Waterfront Aluminium Tjocklek: 0,6 mm Vikt/m2: 2,1 kg Material: Målad aluminiumplåt Beläggning: Plannja Hard Coat 25 Kulörer: 01 svart, 42 brunröd 11

12 12 Plannja

13 Plannja Regent Seaside Plannja Regent ger hustaket en elegant framtoning. Formspråket knyter an till en enkupig panntradition, med en vågprofil något lägre än den hos Royal. Regentpannan ger en bra totalekonomi sett till inköpskostnad, läggningsarbete och underhåll. Plannja Regent tillverkas även i resistent aluminium under namnet Plannja Seaside. Aluminiumpannan är särskilt lämpad för hus nära våra saltstänkta kuster. 01 Svart 22 Mörkröd Plannja Regent. Varmförzinkad målad stålplåt. Tjocklek 0,5 mm. Plannja Regent har en skyddande beläggning av Plannja Hard Coat 25. Tillverkas i standard- och speciallängder. 20 Mörkgrå 42 Brunröd Plannja Regent Seaside. Takpannor i 0,6 mm tjock aluminium som ger extra beständighet åt hustak belägna nära kusten eller platser där rikligt med regn förekommer (nederbörd innehåller ofta nedbrytande försurningar). Belagd med Hard Coat 25. PRODUKTPROGRAM PLANNJA REGENT SEASIDE Standardlängder. Modullängd 50 mm. Antal Totalt Täckande m 2 / Antal/ m 2 / Kg/bunt Kg/bunt moduler plåt bunt bunt stål aluminium 1150 mm 1050 mm 1, mm 1750 mm 2, mm 2450 mm 2, Speciallängder mm m 2 = total längd x täckande bredd Plannja Regent Stål Tjocklek: 0,5 mm Vikt/m2: 4,7 kg Material: Varmförzinkad målad stålplåt Beläggning: Plannja Hard Coat 25 Kulörer: 01 svart, 20 mörkgrå, 22 mörkröd, 42 brunröd Plannja Seaside Aluminium Tjocklek: 0,6 mm Vikt/m2: 1,9 kg Material: Målad aluminuimplåt Beläggning: Plannja Hard Coat 25 Kulörer: 01 svart, 42 brunröd 1

14 Smart Plannja Plannja Smart är plåtpannan som gör skäl för sitt namn hos den som främst tänker ekonomiskt. Vi har lyckats minimera produktionskostnaden utan att kompromissa med exempelvis ytbeläggningen, som består av stryktåliga Plannja Hard Coat. Smart tillverkas i längder om 2- eller -moduler och är som klippt och skuren för tak på mindre hus. Inte minst för att Plannja Smart nästan alltid lagerhålls av bygghandeln och för att längderna är enkla att transportera och hantera. 01 Svart Plannja Smart. Varmförzinkad målad stålplåt. Tjocklek 0,5 mm. För att ge hållbarhet har Plannja Smart en skyddande beläggning av Plannja Hard Coat 25. Tillverkas i två standardlängder: 2- alternativt -modul längder. Säljs endast i förpackning om 50 st. 186,7 mm 40,5 mm Täckande bredd 1120 mm PRODUKTPROGRAM PLANNJA SMART Kg/m 2 Antal Totalt Täckande m 2 / Antal/ Kg/ moduler plåt bunt bunt 4, , , Plannja Smart Stål Tjocklek: 0,5 mm Vikt/m 2 : 4,7 kg Material: Varmförzinkad målad stålplåt Beläggning: Hard Coat 25 Kulörer: 01 svart 14

15 egola Plannja Plannja Regola är inspirerad av formen på klassiska takpannor från södra Europa. Men där slutar likheterna. Plannja Regola har vi patent på tack vare den inbyggda regeln i bakkanten av profilen. Regeln innebär att monteringen kan göras utan bärläkt. Vid nybyggnation monteras Plannja Regola direkt på takstolarna, endast ett kondensskydd emellan behövs. Trots Regolas enkelhet i monteringen är det viktigt att du eller din hantverkare noggrant följer de tydliga monteringsanvisningarna. Dessa finns som separat broschyr. 01 Svart 42 Brunröd Plannja Regola. Varmförzinkad målad stålplåt. Tjocklek 0,55 mm. Plannja Regola har en skyddande beläggning av Plannja Hard Coat 50. Finns i modullängd 420 mm. PLANNJA REGOLA KOMMER ATT UTGÅ UNDER PRODUKTPROGRAM PLANNJA REGOLA Modullängd 420 mm. Längd m 2 / Antal/ m 2 / Lpm/ Kg/ plåt bunt bunt bunt bunt 4,2 1, Levereras i jämt antal plåtar Plannja Regola Stål Tjocklek: 0,55 mm Vikt/m 2 : 5,7 kg Vikt/lm: 2,4 kg Material: Varmförzinkad målad stålplåt Beläggning: Plannja Hard Coat 50 Kulörer: 01 svart, 42 brunröd Total bredd: mm 15

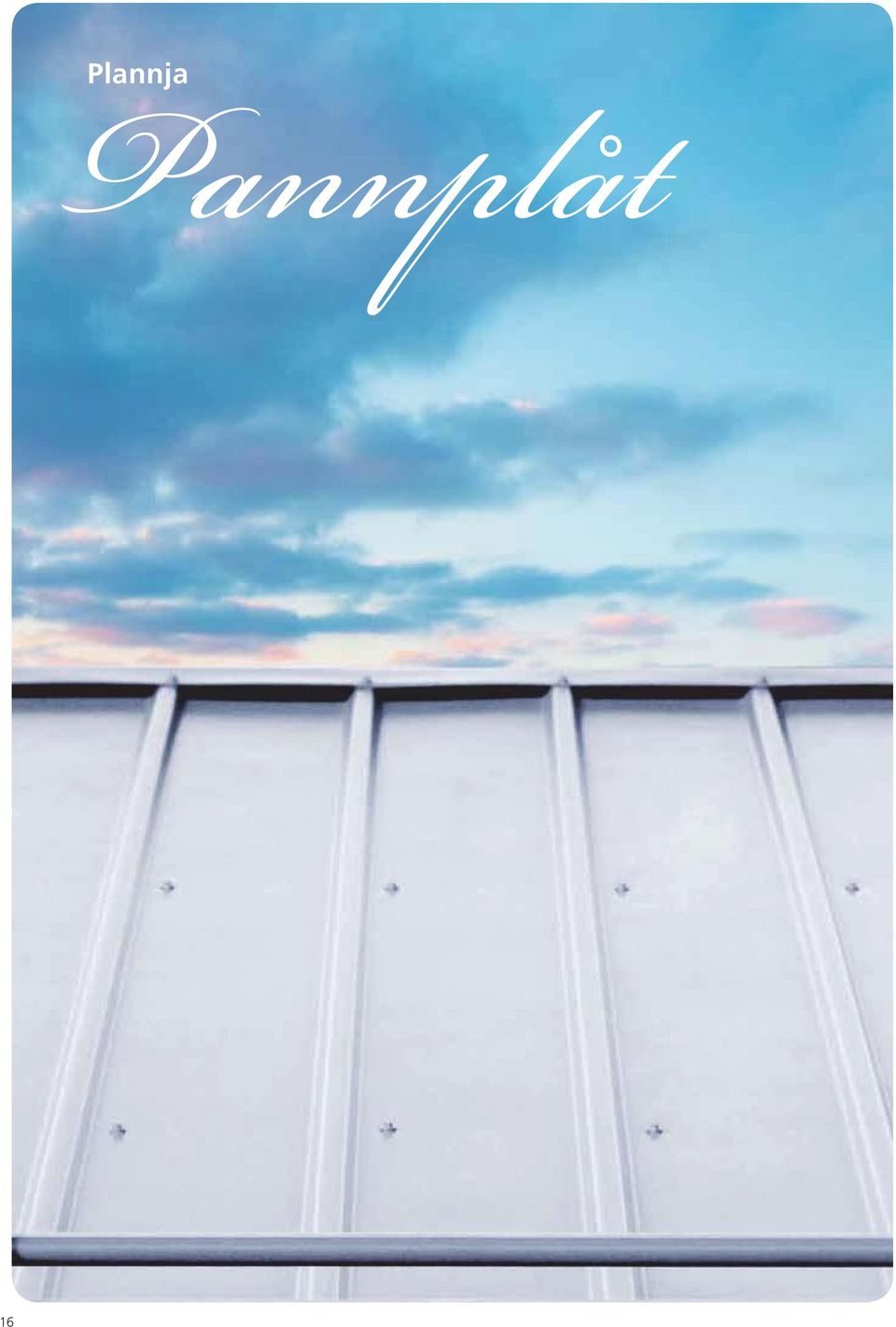

16 annplåt Plannja 16

17 Plannja Pannplåt Blunda och tänk på ett klassiskt tak i plåt. Bilden som dyker upp på näthinnan brukar vara ett tak av Plannja Pannplåt. Just nu upplever vår Pannplåt en renässans. Dels för att den ofta rekommenderas inom restaureringar och byggnadsvård, dels för att den harmonierar med den populära funkisstilen. Plannja Pannplåts diskreta profilering smälter väl samman med släta fasader, stora fönster och linjespel av trä och metall. Byggnaden får såväl ett långlivat skydd som ett klassiskt uttryck under många, många år. 01 Svart 1 Mossgrön 10 Grafitgrå 15 Mörk silvermetallic Plannja Pannplåt. Varmförzinkad målad stålplåt eller aluminium. Tjocklek 0,6 mm. För att ge extra lång hållbarhet har Plannja Pannplåt en skyddande beläggning av Plannja Hard Coat 25 eller 50. Tillverkas i längder om 1,5 6,0 meter. Plannja Pannplåt läggs på plant underlag samt underlagspapp. 20 Mörkgrå 22 Mörkröd 0 Grå Plannja Pannplåt med rilla kan monteras direkt på bärläkt. Max läktavstånd med hänsyn till plåtens gåbarhet är cc 500 mm. Ärggrön 42 Brunröd 45 Silvermetallic 56 Mörkbrun 60 Zinkgrå 70 Vit PLANNJA PANNPLÅT STÅL Sida Sida 2 Täckande bredd , Täckande bredd 1120 Kan fås med rilla. Vilket gör att den kan monteras på reglar. Plannja Pannplåt Stål Tjocklek: 0,6 mm Beläggning: Aluzink, Hard Coat 25 och 50 Kulörer HC 25: 01 svart, 10 grafitgrå, 15 mörk silvermetallic, 20 mörkgrå, 22 mörkröd, 42 brunröd, 45 silvermetallic, 56 mörkbrun, 60 zinkgrå, 70 vit Kulörer HC 50: 01 svart, 15 mörk silvermetallic, 20 mörkgrå, 0 grå, ärggrön, 45 silvermetallic, 70 vit Längd: 1,5 6,0 m Specialbeställning: Antikondensfilt Plannja Pannplåt Aluminium Tjocklek: 0,7 mm Beläggning: Hard Coat 25 Kulörer: 01 svart, 1 mossgrön, 15 mörk silvermetallic, 20 mörkgrå, 45 silvermetallic, 60 zinkgrå Längd: 1,5 6,0 m Specialbeställning: Antikondensfilt 17

18 lannja 20 Plannja 20 är en av de allra mest använda plåtprofilerna som man ser överallt. Vår klassiska 20-profil efterfrågas helt enkelt av alla som vill ha en funktionell beklädnad av väggar och tak, både inomhus och utomhus. Plannja 20 finns även med praktiskt kondensskydd på undersidan av plåten. 20-profilen skyddas av beläggningen Plannja Hard Coat. Tillverkas även i aluminium. Plannja En aluminiumprofil för särskilt väderutsatta tak och väggar. Tjocklek 0,5 mm. Plannja Varmförzinkad stål. Tjocklek 0,5 eller 0,6 mm. För att ge extra lång hållbarhet har Plannja 20 en skyddande beläggning av Plannja Hard Coat 50. Finns även belagd med det tunnare ytskiktet Hard Coat 25. Tillverkas i 2 10 meterslängder. Plannja Aluminium Tjocklek: 0,5 mm Beläggning: Blank, blank stucco, Hard Coat 25 Kulörer: 01 svart, 1 mossgrön, 20 mörkgrå, 22 mörkröd, 42 brunröd, 70 vit Specialbeställning: Plannja Antikondesfilt eller Plannja Antikondensbeläggning Plannja Stål Tjocklek: 0,5 mm Beläggning: Hard Coat 25 Kulörer 0,5 mm: 01 svart, 10 grafitgrå, 15 mörk silvermetallic, 20 mörkgrå, 22 mörkröd, 0 grå, 42 brunröd, 45 silvermetallic, 60 zinkgrå, 64 ljusgul, 70 vit, 76 sandbeige Specialbeställning: Plannja Antikondesfilt eller Plannja Antikondensbeläggning PLANNJA ALUMINIUM Tjocklek: 0,6 mm Beläggning: Varmförzinkad, Hard Coat 25 Kulörer 0,6 mm: 01 svart, 10 grafitgrå, 1 mossgrön, 14 gul, 15 mörk silvermetallic, 20 mörkgrå, 22 mörkröd, 0 grå, 42 brunröd, 45 silvermetallic, 56 mörkbrun, 60 zinkgrå, 64 ljusgul, 70 vit, 71 mörkblå, 76 sandbeige, 82 klarröd Specialbeställning: Helperforering. Plannja Antikondesfilt eller Plannja Antikondensbeläggning Tjocklek: 0,6 mm Beläggning: Hard Coat 50 Kulörer: 01 svart, 15 mörk silvermetallic, 20 mörkgrå, 0 grå, 45 silvermetallic Specialbeställning: Plannja Antikondesfilt eller Plannja Antikondensbeläggning PLANNJA STÅL OCH ALUMINIUM Plannja Aluminium Tjocklek: 0,5 blank och 0,7 mm Beläggning 0,7 mm: Hard Coat 25 Kulörer 0,7 mm HC 25: 01 svart, 1 mossgrön, 15 mörk silvermetallic, 20 mörkgrå, 45 silvermetallic, 60 zinkgrå Specialbeställning: Plannja Antikondesfilt eller Plannja Antikondensbeläggning 18

19 Plannja 15 Plannja Sinus 18 En bredsmal fasadprofil med beläggningen Hard Coat 25. Tjocklek 0,50 mm. Täckande bredd 1150 mm. En extra finess är att profilen är vändbar vilket innebär att man kan välja om smal eller bred fläns ska vara utåt. Stål Tjocklek: 0,5 mm Beläggning: Hard Coat 25 Kulörer: 10 grafitgrå, 22 mörkröd, 45 silvermetalllic, 70 vit Plannja 19 Plannja Sinus 18 kan användas som både fasad- och takprofil Täckande bredden är 1060 mm. 76 Sida Sida 2 Stål Tjocklek: 0,5 och 0,6 mm Beläggning: Hard Coat 25 Kulörer 0,5 mm: 01 svart, 10 grafitgrå, 15 mörksilvermetallic, 20 mörkgrå, 22 mörkröd, 0 grå, 42 brunröd, 45 silvermetallic, 70 vit, 76 sandbeige Kulörer 0,6 mm, varmförzinkad: 70 vit, 76 sandbeige Specialbeställning: Helperforering. Plannja Antikondensfilt Tjocklek: 0,6 Beläggning: Varmförzinkad, Hard Coat 50 Kulörer: 01 svart, 15 mörksilvermetallic, 20 mörkgrå, 45 silvermetallic, 70 vit Specialbeställning: Plannja Antikondensfilt Aluminium Tjocklek: 0,5, 0,7 och 1,0 mm Beläggning: Blank, Hard Coat 25 Kulörer 0,7 mm HC 25: 01 svart, 1 mossgrön, 15 mörk silvermetallic, 20 mörkgrå, 45 silvermetallic, 60 zinkgrå Kulörer 1,0 mm HC 25: 01 svart, 20 mörkgrå, 45 silvermetallic, 80 vit Specialbeställning: Plannja Antikondensfilt 18 Plannja Sinus 51 Med Plannja 19 fasadprofil i stål får du en väggbeklädnad som både är ekonomisk, snabbmonterad och kräver minimalt med underhåll. Den täckande bredden är 1104 mm Täckande bredd 1104 Sida 1 Sida 2 Stål Tjocklek: 0,5 och 0,6 mm Beläggning: Hard Coat 25 och 50 Kulörer 0,5 mm, HC 25: 01 svart, 10 grafitgrå, 15 mörk silvermetallic, 20 mörkgrå, 22 mörkröd, 0 grå, 42 brunröd, 45 silvermetallic, 64 ljusgul, 70 vit, 76 sandbeige Kulörer 0,6 mm, HC 50: 0 grå Plannja 5 Plannja 5 har sin största användning som fasadprofil på ekonomibyggnader, lager, småindustrier etc. 19 Plannja Sinus 51 kan användas som både fasad- och takprofil Täckande bredden är 1060 mm Sida 2 Stål Tjocklek: 0,6 mm Beläggning: Varmförzinkad, Aluzink, Hard Coat 25 och 50 Kulörer HC 25: 01 svart, 10 grafitgrå, 1 mossgrön, 14 gul, 15 mörk silvermetallic, 20 mörkgrå, 42 brunröd, 45 silvermetallic, 60 zinkgrå, 70 vit, 71 mörkblå Kulörer HC 50: 01 svart, 15 mörk silvermetallic, 20 mörkgrå, 0 grå, 45 silvermetallic, 70 vit Specialbeställning: Helperforering, Antikondesbeläggning Aluminium Tjocklek: 1,0 mm Beläggning: Hard Coat 25 Kulörer: 01 svart, 20 mörkgrå, 45 silvermetallic, 80 vit Specialbeställning: Plannja Antikondensbeläggning Sida 1 51 Stål Tjocklek: 0,5 och 0,6 mm Beläggning: Varmförzinkad, Aluzink, Hard Coat 25 och 50 Kulörer 0,5 mm HC 25: 01 svart, 10 grafitgrå, 15 mörk silvermetallic, 20 mörkgrå, 22 mörkröd, 0 grå, 42 brunröd, 45 silvermetallic, 64 ljusgul, 70 vit, 76 sandbeige Kulörer 0,6 mm HC 25: 01 svart, 10 grafitgrå, 1 mossgrön, 15 mörk silvermetallic, 20 mörkgrå, 22 mörkröd, 42 brunröd, 45 silvermetallic, 60 zinkgrå, 64 ljusgul, 70 vit, 71 mörkblå, 76 sandbeige Kulörer 0,6 mm HC 50: 01 svart, 15 mörk silvermetallic, 20 mörkgrå, 0 grå, 45 silvermetallic Specialbeställning: Helperforering 19

20 Plannja Kvalitet I över 40 år har Plannja förfinat stål för svenska och utländska tak. Vi har utvecklat resistenta taklösningar och takdetaljer som klarar allt från rutschande is-sjok till extrema temperaturskillnader. Hand i hand med den tekniska utvecklingen går hela tiden Plannjas designutveckling. Vilket annat material än plåt kan till exempel erbjuda 19 kulörer och ett halvt dussin olika profiler? Totalekonomi Att inte se om sitt tak är en dyr historia. Ofta upptäcks läckage först när skador redan har uppstått på den underliggande konstruktionen. På Plannja vet vi att taket är en viktig parameter för husets funktionella, estetiska och ekonomiska värde. Ett kvalitetssäkrat tak som Plannja, är konstruerat för att vara lätt att transportera och enkelt att lägga. Takets hållbarhet garanterar vi i minst 10 år. I begreppet totalekonomi finns bland annat aspekter som mängden förarbete, antal hantverkstimmar och framtida underhåll. Med detta tankesätt kan man lätt räkna hem Plannja. Miljö Plannja är ett svenskt företag, miljöcertifierat sedan 2004 enligt SS-EN ISO Förkortningen kanske inte säger så mycket, men bakom Plannjas plåtbeklädda fasader pågår ett kontinuerligt miljöförbättringsarbete. Ett Plannjatak med Hard Coat är 100% återvinningsbart. Vi behandlar våra nya produkter med miljöanpassade polyesterbaserade beläggningar. Ett plåttak väger dessutom bara en tiondel av vad ett betongpannetak väger. På så vis kan Plannjas plåttak ge miljöfördelar även inom transportområdet. Stål eller aluminium Plannjas tak består av en kärna av varmförzinkat stål eller av aluminium. Därtill ett flertal skyddande skikt och beläggningar som gör Plannja till ett i stort sett underhållsfritt alternativ. Plannja-takets låga vikt är skonsam både för den som lägger och för själva takkonstruktionen. Ett betongpannetak väger tio gånger mer än Plannjas plåttak och 20 gånger mer än våra aluminiumtak. Plannja Hard Coat Ett tak ska motstå snö, is och hällregn. Även sotarens kängor och brännande sol. Vår ytbeläggning Plannja Hard Coat är utvecklad med detta i åtanke och har därför blivit ett kvalitetsbegrepp inom byggindustrin. Hard Coat är polyesterbaserad med unika tillsatser som ger en mycket hård och reptålig yta. Trots hårdheten är Plannja Hard Coat följsam och klarar eventuella rörelser i takplåten. Plannja takavvattning har en blank variant kallad Hard Coat Glossy. Plannja Royal får ett nytt alternativ på beläggning, Hard Coat Exclusive, en utvecklad variant av Hard Coat med ett grövre ytmönster på färgen. Ytan är råare och tuffare till sitt utseende men med en vacker lyster som därmed förhöjer utseendet på taket. Beläggningen finns endast på vår takpanna Plannja Royal i kulörerna PL 01 svart och PL 42 brunröd. Plannja Colour System Vi lät en arkitekt utveckla Plannjas färgpalett. Inte mindre än 20 kulörer blev resultatet! I vårt basutbud finns standardkulörerna som kopplar till naturens grundläggande färgelement. Därtill ett antal definierade specialkulörer som vi tar fram på beställning, oavsett produkt. I Plannjas färgskala går associationerna till höstlöv, granbarr, bokskog, frodigt gräs, mylla eller stenar i ett vattenbryn. Se på ditt hus fasad och omgivningar. Plannja har kulören som samspelar. Täckfärg Primer Passiveringsskikt Zinkskikt Stål Zinkskikt Passiveringsskikt Primer Skyddslack Täckfärg Primer Passiveringsskikt Aluminium Passiveringsskikt Skyddslack Stål Hard Coat Aluminium 20

21 Lyft blicken mot 19 kulörer 01 Svart 10 Grafitgrå 20 Mörkgrå 15 Mörk Silvermetallic 0 Grå 45 Silvermetallic 60 Zinkgrå 70 Vit 71 Mörkblå 82 Klarröd 22 Mörkröd 42 Brunröd 56 Mörkbrun 76 Sandbeige 1 Mossgrön Ärggrön 14 Gul 64 Ljusgul 25 Grafitgrå metallic Med Plannjas breda kulörprogram kan alla skapa en behaglig kontrastverkan utifrån arkitekturen och den omgivande naturens färgskalor. Kulörerna knyter an till naturens klassiska element av jord, vatten, luft och eld. Du kan själv testa att färgsätta tak och hängrännor på vår webbsida plannja.se. Plannjas kulörer får extra lång hållbarhet tack vare en av marknadens absolut hårdaste beläggningar, Plannja Hard Coat. Under varje produkt ser du vilka färger som är standardkulörer. 21

22 22 akavvattnin

23 g Lyft blicken, välj Plannjakvalitet! Under benämning takavvattning har Plannja samlat allt du behöver i form av hängrännor, stuprör, rännkrokar och innovativa tillbehör. Det ger en trygg lösning som minimerar risken för vatten- och fuktangrepp på fasader, sockel och grund. Bara ett lätt regn om en millimeter nederbörd per timme på 100 kvadratmeter tak, innebär 500 liter vatten under fem timmar. Ett skyfall med 50 millimeter regn motsvarar liter. Säker funktion och inramande estetik Men takavvattning handlar inte bara om att leda bort regn- och smältvatten. Det handlar också om att ge fasaden en vacker inramning. Till exempel genom att utnyttja kulöraccenter på hängrännor och stuprör. Eller låta rännor tillverkade i silvermetallic få glänsa på ditt hus. På Plannja tillverkar vi produkterna i varmförzinkad stål och aluminum. De finns i nio kulörer samt i trendig aluzink och klassisk koppar. Hos din bygghandlare får du hjälp med att skräddarsy en lösning som pryder och skyddar dina byggnader. 2

24 Takavvattning med lång livslängd Vatten är hårt, en envis droppe kan urholka en sten. Därför tillverkas Plannja Takavvattning av högklassigt varmförzinkat stål. För att ytterligare förlänga produkternas livslängd, har vi belagt stålet med ett dubbelsidigt skikt av Hard Coat Glossy som är en extremt stryktålig tunnskiktsbeläggning. Plannja Takavvattning tål årstidernas kraftprov med regn, snö, is och smältvatten. Det enda du behöver göra är att ibland rensa rännorna från löv och annat skräp. Då rinner vattnet precis som du vill. År efter år efter år. Stålplåt Hard Coat Glossy Zinkskikt Primer Passiveringsskikt Komplett byggsats för helhetslösningar. Plannja Takavvattning omfattar ett komplett sortiment med allt du behöver för en effektiv takavvattning. Många komponenter finns i flera olika utföranden för att passa vitt skilda förutsättningar och estetiska önskemål. Hos din bygghandlare finns takavvattningsexperter, som gärna delar med sig av kunskaperna om vårt sortiment. Här får du goda råd efter de förutsättningar som gäller för ditt hus. I butiken får du också hjälp att skräddarsy en komplett och perfekt byggsats. DETALJER SOM HÅLLER I VÅTT OCH TORRT Hängränna Rännskarv Skruvstift till stenvägg Spikstift till stenvägg Brunnsutkastare Rännvinkel inner Excentersvep stenvägg Överspolningsskydd innervinkel Rännvinkel ytter Unigavel Kombigavel Excentersvep trävägg Skarvstyck Överspolningsskydd rak Skarprörsvinkel 60 o Vattenkupa Fällbar utkastare Påskjutsrör till renstrat Skarprörsvinkel 70 o Snabbkrokar Rörvinkel 70 o Compactkrok Mellanstycke Omvikningskupa Rörvinkel 70 o Renstratt Lövsil med regnvattenkran Utkastare Rännkrokar Stagband Grenrör 70 o Muff till renstratt Självrensande lövsil Compactbeslag Cb2 Rain drain Dagvattensil Stuprör Skarprörsutkastare Compactbeslag 24 Ställbar krok

25 Takavvattning handlar inte bara om att leda bort regn- och smältvatten från huset. Det handlar också om att ge fasaden en vacker inramning. Till exempel genom att utnyttja kulöraccenter på hängrännor och stuprör. Under benämning takavvattning har Plannja samlat allt du behöver i form av hängrännor, stuprör, rännkrokar och innovativa tillbehör. Vi tillverkar i varmförzinkad stål, aluminium eller koppar. Hos din bygghandlare får du hjälp med att skräddarsy en lösning som pryder och skyddar dina byggnader. Nu finns Hard Coat även på vår takavvattning. Beläggningen är en blank variant kallad Hard Coat Glossy. Detta är ett steg i miljövänlig riktning. Vår nya beläggning finns i samtliga kulörer till höger. KULÖRER 01 Svart 45 Silvermetallic Plannja Takavvattning Aluminium för alla som har hus vid saltstänkta kuster och ett logiskt val då man väljer takplåten i aluminium (Se profiler och takpannor i aluminium i denna katalog). Plannja Takavvattning Aluminium finns i tre kulörer, 01 svart, 80 vit och 45 silvermetallic. 80 Vit Aluzink 20 Mörkgrå 22 Mörkröd 42 Brunröd 15 Mörk silvermetallic 55 Kopparmetallic 56 Mörkbrun 45 Silvermetallic NYHET Nu lanserar vi vår efterlängtade ställbara krok. Det är en stilren och gedigen allt i ett krok, där beslag och krok ingår. Med sina sex infästningshål kan den monteras även på smala takfotsbrädor och får en riktigt stabil infästning även vid större dimensioner. För att underlätta omvikningar är den konstruerad i ett stabilt men mjukare material. Kroken utgör en del av Plannjas kompletta takavvattningssortiment och finns i dimensionerna 100, 125 och 150. Allt för att du enkelt ska kunna montera en snygg och funktionell takavvattning. Koppar 25

26 REKTANGULÄRA DETALJER Långkrok Kortkrok Rännvinkel, inner/ytter Hängränna Rännskarv Gavel, höger/vänster Omvikningskupa Mjuk takavvattning med rektangulär form. Plannja Takavvattning finns i rund, halvrund och rektangulär form. Rektangulära rännor harmonierar enkelt med takets och byggnadens vinklar. Genom att kombinera Plannjas rektangulära rännor med Plannjas runda rör skapas nya estetiska möjligheter. Plannjas rektangulära takavvattningssystem passar alla sorters tak och takbeläggningar. Det är lika funktionellt och lättmonterat som vårt runda takavvattningssystem. Det är samtidigt ekonomiskt och snyggt. För att öka produkternas livslängd är stålet dubbelsidigt lackerat med en stryktålig tjockskiktsbeläggning. Plannja Takavvattning tål verkligen årstidernas kraftprov med regn, snö, is och smältvatten. Enkelt att beräkna. Enkelt att hänga upp. Det är ingen större match att skruva upp krokar och montera hängrännor och rör. Men förbered dig noga, så blir det lättare att beställa rätt varor och rätt längder. Plannjas takavvattningsprodukter passar alla tak. Storleken på ditt tak avgör vilken dimension du behöver på hängrännor och stuprör. Ju större takyta, desto bredare rännor. Följ gärna anvisningarna på följande sidor, så får du hjälp på traven att beräkna materialbehov och montering. Där hittar du också en tydlig presentation av samtliga takavvattningsprodukter med bilder och dimensioner. Lycka till! 26

27 å här monterar du MÄT UPP TAKET Mät takets längd och bredd på varje takhalva. Om ytan är mindre än 50 m 2, används rännor med bredden 100 mm och rör med diametern 75 mm. Om ytan är m 2, används rännor med bredden 125 mm och rör med diametern 90 mm. Till ännu större ytor finns rännor med bredden 150 mm och rör med diametern 100 mm. ANTAL STUPRÖR Räkna med att varje stuprör klarar en rännlängd på upp till 10 meter. Hus som har valmat tak bör alltid förses med två stuprör per långsida och hängränna med bredden 125 mm. På vinkelhus placeras stuprören enligt figuren. Använd hängränna som är anpassad efter takytan. Sadeltak Valmat tak Vinkeltak Stuprörens placering Börja med att mäta var rännkrokarna skall fästas. Därefter monteras rännkrokar, hängrännor och stuprör. SÅ HÄR MÄTER DU Vid längder upp till 10 meter räcker det med ett stuprör. Krokarna delas upp enligt skiss 1 (se till höger) och märks 1,2 o.s.v. Montera första och sista kroken 10 cm från takets kant. Vid längder över 10 meter krävs 2 stuprör. Krokarna delas upp enligt skiss 2 (se nedan) och märks 1-1, 2-2 o.s.v. Montera krokarna nr 1-1 ca 0 cm från mitten och de sista krokarna ca 10 cm från takets kant. Korta krokar skruvas direkt i takfotsbrädan. Om takfotsbrädan inte är 2. monterad i lod, kan den korta kroken bockas, mm eller så använder man den speciellt anpassade korta kroken för 27 taklutning. 6 Fall Stuprör Stuprör mm Huslängd m - 2 stuprör Exempelvis 20 m/0,6 m=4 krokar 1 Enkelfall Huslängd upp till 10 m - 1 stuprör Exempelvis 10 m/0,6 m=18 krokar Fall Stuprör 100 mm 100 mm VERKTYG Det är inga märkvärdiga verktyg som behövs för monteringen av Plannja Takavvattning; hammare, tång, mejsel, bågfil, tumstock, snöre och krokbockningsverktyg. Krokbockningsverktyget kan du hyra hos din byggmaterialhandlare. 27

28 RÄNNKROKAR HÄNGRÄNNOR Det behövs en rännkrok var 60:e centimeter för att bära upp hängrännan. Rännan monteras med fall mot stupröret, fallet skall vara 5 mm/m. Långa krokar osv Långa krokar bockas så att rännan får fall. Gör så här: Markera baslinjen enligt skiss, lägg samman krokarna och markera baslinjen på första och sista kroken. Ex. Huslängd 10 meter Takets längd/5 mm per Fall/m 5 mm = 50 mm meter ger totala lutningen som markeras på sista kroken. Rita en linje mellan baslinjen och lutningsmåttet, se figur. Numrera och bocka krokarna med krokbockningsverktyget. Krokarna fästes med skruv. Märk först ut hur långt från rännans avslutning som stup-röret ska placeras. Såga två snedställda snitt så att öppningen blir ca 10 cm. Vik ned kanterna i hålet så förbättras avrinningen. För in den vikta kanten på omvikningskupan. För över kupan mot rännan och bak-kanten och vik över låstungan. Rännans rundade del (vulsten) ska vara vänd utåt. Unigaveln monteras genom att vridas in i rännans vulst. Lägg på en sträng med fogmassa och tryck ned gaveln i rännan. Slå därefter fast gaveln. Korta krokar samt Compactkroken Markera fallet genom att spänna ett snöre. Skruva krokarna direkt i takfotsbrädan. Skruvas direkt i takfotsbrädan Snöre Beslag till Compactkrok Det finns två olika beslag. Beslagen anpassas, utan speciella verktyg, efter taklutningen då de monteras. Compactbeslag kan användas vid 8-45 lutning på takfotsbrädan. Beslaget skruvas fast på takfotsbrädan och vinkeln justeras och fixeras med den medföljande sprinten. Compactbeslag Cb2 Beslaget kan monteras ovanpå taket eller på takfots brädan. Vinkeln justeras genom att böja beslaget och fixera det med medföljande skruv. Därefter monteras Compactkroken på beslaget. Montage på undertak 1 2 Kombigaveln monteras genom att skjutas på rännan. Gaveln säkras sedan enligt figuren. Slutligen viks ränn -gavelns fria spets in med ett tumgrepp (se figur). Kapa rännan till rätt längd och lägg upp den i krokarna. Tryck fast rännan i krokens framkant och vik över den främre låstungan. Vrid sedan ned rännan och lås fast den bakre tungan. Om du använder snabbkrok eller Compactkrok, lägger du rännan i krokens framkant. Därefter pressar du ner rännan så att den fixeras av stopppiggen i krokens bakkant. Montage på takfotsbräda 1 2 Skarvning av rännor görs med ränn skarv. För ihop rännorna. Placera rännskarven i bakkanten och tryck den mot rännan. Fäll ned låsningen med handflatan mot rännan. 28

29 MELLANSTYCKEN UTKASTARE Utkastare Utkastare monteras när stupröret ej är anslutet till dagvattenledning. Fäst utkastaren med skruv eller popnit. 1 Mellanstycke 2 Påskjutsrör, renstratt, självrensande lövsil, muff Renstratt och lövsil förhindrar att skräp hamnar i dagvattenledningen. Renstratt monteras med eller utan påskjutsrör. Självrensande lövsil monteras direkt mellan stuprör och dagvattenledning. Muff finns för olika dimensioner av dagvattenledningar. RÖRSVEP Brunnsutkastare, dagvattensil Brunnsutkastare används mellan stuprör och dagvattenledning. Dagvattensil monteras direkt i dagvattenledningen för att förhindra att skräp täpper till. Rörsvep Stuprörssvepet monteras 10 cm under den nedre rörvinkeln. Rörsvep finns för både trä- och stenvägg. I sten/tegelvägg förborras hål för svepets stift. Borra i fogen, ej i tegelstenen. Avståndet mellan rösvepen bör vara max 2 meter. Montera samman rördetaljerna och anslut mot omvikningskupan. Kontrollera att röret sitter rakt på väggen och längdjustera efter behov. TILLBEHÖRSPRODUKTER Fällbar utkastare, lövsil med regnvattenkran Vill du samla upp regnvattnet? Montera den fällbara utkastaren på stupröret, alt regnvattenkranen till vilken ansluts en slang så vatten kan ledas ut till blommor och buskar. Grenrör Grenrör används vid avvattning av flera tak via samma stuprör. Träsvepet skruvas fast i väggen. Stensvepet hängs på stiftet och fästes genom att vika runt den utstående piggen på stiftbleckets underkant. Röret passas in i svepet och låses genom att vrida låsknappen ett halvt varv medurs med en skruvmejsel. Vid demontering öppnas svepet genom att vrida tillbaka låsknappen ett halvt varv och därefter föra in mejseln i ett av demonteringshålen för att lösgöra låsknappen. Överspolningsskydd Överspolningsskyddet förhindrar vatten att spola över i innerhörnsvinklar. Finns även som rakt överspolningsskydd. 29

30 Plannja akavvattning Rännor med tillbehör Hängränna L=2,, 4, 5, 6 m D=100, 125, 150 mm Rännvinkel, inner D=100, 125, 150 mm Går att få i specialvinklar Rännvinkel, ytter D=100, 125, 150 mm Går att få i specialvinklar Unigavel D=100, 125, 150 mm Kombigavel D=100, 125 mm Rännskarv D=100, 125, 150 mm Omvikningskupa Passar alla aktuella kombinationer av rännor och rör Överspolningsskydd, innervinkel Överspolningsskydd, rakt. Till ränna 125 Rensa Förlängningsskaft L=2000 mm Stagband Rännkrokar Rännkrok, 210, 160 L=210 mm, D=100, 125, 150 mm L=160 mm, D=100, 125, 150 mm Rännkrok, 70 L=70 mm D=100, 125, 150 mm Rännkrok, 27 D=100, 125, 150 mm Snabbkrok, 210 L=210 mm D=100, 125, 150 mm Snabbkrok, 175 L=175 mm D=100, 125, 150mm Snabbkrok, 70 L=70 mm D=100, 125, 150 mm Compactkrok D=100, 125, 150 mm Ställbar krok D=100, 125, 150 mm Compactbeslag Ställbar 8-45 lutning Passar Compactkrok Compactbeslag Cb2 Passar Compactkrok Krokbockningverktyg Stuprör med tillbehör Rörvinkel 70 D=75, 90, 100 mm Skarprörsvinkel 60 D=110, 120 mm Skarprörsvinkel 70 D=75, 90, 100 mm L=Längd. D=Dimension. 0

31 Stuprör med tillbehör (forts) Mellanstycke L=500 mm D=75, 90, 100, 110, 120 mm Stuprör L=1; 2; 2,5; ; 4; 5; 6 m D=75, 90, 100, 110, 120 mm Skarvstycke D=75, 90, 100 mm Excentersvep Trävägg D=75, 90, 100, 120 mm Excentersvep Stenvägg, stift ingår ej D=75, 90, 100, 120 mm Spikstift till stenvägg L=125, 175, 250, 00 mm Skruvstift till stenvägg L=125, 00 mm Självrensande lövsil Muff till renstratt och självrensande lövsil Lövsil med regnvattenkran D=75, 90, 100 mm RainDrain L=600 mm Utkastare D=75, 90, 100, 110, 120 mm Skarprörsutkastare D=75, 90, 100, 110, 120 mm Brunnsutkastare D=75, 90, 100, 110, 120 mm Vattenkupa D=90, 100, 110, 120 mm Rektangulär Takavvattning Hängränna L= m Kortkrok Grenrör, 70 D=75, 90, 100 mm Långkrok Omvikningskupa Fällbar utkastare D=75, 90, 100 mm Rännvinkel, inner/ytter Rännskarv Påskjutsrör för renstratt D=75, 90, 100 mm Gavel, höger/vänster Dagvattensil Renstratt 1

32 2

33 Plannja Föns ter- och takbeslag Fönster- och takbeslag finns i stål. Takbeslag finns även i aluminium. I olika kulörer och beläggningar för att passa ditt tak. De flesta beslag finns som standard i svart och vitt. Fönsterbeslagen är förhålade för spikning c/c 100 mm. Artikel Takfotsbeslag Längd = 2000 mm Artikel Gavelbeslag 4 Längd = 2000 mm Takfotsbeslag 2 Längd = 2000 mm Gavelbeslag 5 Längd = 2000 mm Takfotsbeslag 1 Vändbart Längd = 2000 mm Gavelbeslag 1 Längd = 2000 mm Gavelbeslag 6 Längd = 2000 mm Gavelbeslag 7 L= 2000 mm Gavelbeslag 2 Längd = 2000 mm Ståndskiva Längd = 2000 mm Gavelbeslag Längd = 2000 mm Vinkelränna 1 L= 2000 mm (täckande 1500) Vinkelränna 2 L= 2000 mm (täckande 2500)

34 Föns ter- och takbeslag Fönsterbeslag Underbleck B = 40 B = 60 B = 80 B = 100 B = 10 B = 150 B = 190 Överbleck B = 40 B = 60 B = 80 B = 100 B = 10 B = 150 B = 190 Fönsterbeslag i bredd 10, 150, 190 är 2000 mm i längd. Övriga finns även i längder 1200 mm i stål och 1500 mm i stål. Tröskelplåt och Fästelement Tröskelplåt, 40 Stål: L= 1200, 1500 mm Tröskelplåt, 75 Stål: L= 1200, 1500 mm Borrande skruv 4,85x5 mm, 250 st Fönsterbleckskruv,5x25 mm, 100 st per påse Rostfri. Bits ingår Bleckspik 2,5x0 mm, 100 st MONTERINGSANVISNING Överbleck Monteras över fönstrets omfattningsbräda (foder). Hindrar vatten att tränga in i konstruktionen. Överblecket skruvas eller spikas var 10:e cm. Tips för montering Underbleck Monteras i fönsterkarmens urfrästa spår. Förhindrar vatten och snö att tränga in bakom husets fasadbeklädnad. Se alternativ nedan. 1 2 Vik upp 4 4

35 Föns ter- och takbeslag 5

36 6 aksäkerhet

37 Säkerhet på taket Att välja rätt produkter för taksäkerhet är viktigt både för den som ska gå upp på taket och för den som befinner sig under. Plannjas taksäkerhet är ett komplett system för säkerhet och snörrasskydd för alla typer av tak. Allt i enkla konstruktioner som du kan montera själv. Regler för snörrasskydd som gäller den snözon du bor i vilken taksäkerhet som krävs för olika taklutningar och takhöjder finns på Boverkets hemsida. 20 Nock- och Takfotsräcke Taksteg 45 Snöräcke med profildurk Gångbrygga Takstege Taksteg Glidskydd Monteringsanvisning bifogas vid leverans eller hämtas på 7

38 8 Villaventilatio

39 n Lyft blicken, klimatfrågan är viktig även inomhus. Många lägger stora belopp på renoveringar och tillbyggnader. Sådant som syns. Det är lätt att glömma ventilationen mitt i alla förbättringsprojekt. Gamla kanaler kan både vara igensatta och med tiden blivit feldimensionerade om huset har vuxit till ytan. I ett rätt ventilerat hus kan man dessutom lättare njuta av försköningarna. Bra inomhusklimat har positiva effekter på hälsan och ventilation är en förutsättning för friska hus. Det handlar ju om att ersätta förbrukad inomhusluft med ren utomhusluft, och att balansera luftfuktigheten. Plannjas ventilationssortiment är typgodkänt och komplett med kanaler och tillbehör såsom spjäll och ljuddämpare. Plannja är utvecklat för enkel montering, och för alla typer av villor som har självdrag, mekanisk frånluftsventilation eller någon form av värmeåtervinning med värmeväxlare. 9

40 Kanaldetaljer Plannja villaventilation är ett komplett cirkulärt kanalsystem som är typgodkänt i täthetsklass C. Rör och rördetaljer är tillverkade av varmförzinkad stålplåt som sammanhålls med popnit eller skruv. Tätning En tätningsring av massivt EPDM-gummi finns på de flesta produkter. Denna gummikvalitet kännetecknas bl a av mycket god beständighet mot ozon och ultraviolett strålning. Packningen klarar temperaturer på upp till 80 C. Renslock Köksfläktsslang eller flexibelt aluminiumrör Ventil Takhuv Andra typer av takhuvar finns i övriga takbroschyrer från Plannja Ventil Ljuddämpare Kanalspjäll Gavel Nippel Rör Kanalfläkt Rör T-rör T-rör Rör Muff Dimensionsförändring Rör Muff Avstick Böj 40

41 Byggregler För vissa förändringar och för nybyggnation av ventilationsanläggningar krävs att bygganmälan görs till Byggnadsnämnden i din kommun. Då ventilationen är viktig för oss finns ett flertal regler för funktion och utförande (luftflöde, brandisolering, rensbarhet osv). Nedan anges de viktigaste kraven. Vid frågor och tveksamhet kontakta sakkunnig, t ex din sotare eller ventilationskonsult, för information om vad som gäller i ditt fall. Köksfläkt Kanal från köksfläkt dras alltid separat upp ovan tak. Den ska isoleras enligt brandklass El-15. För att rensning ska kunna göras måste den förses med renslucka. Se fig. Efter böjar på mer än 45 ska ytterligare renslucka monteras. Kanaldragning Kanaler i ouppvärmda utrymmen ska isoleras så att kondensbildning förhindras. Använd ca 70 mm tjock mineralull. Som ersättning för böjar kan flexibla rör användas (FE eller AL). Vid brandklassad installation får ej flexibelt aluminiumrör (AL) användas, förutom mellan spisfläkt och rör. Kanaldimensionering vid självdragsventilation Följande dimensioner är lämpliga att använda: Toalett ø125 Badrum ø 160 Tvätt ø 160 Vid självdragsventilation ska horisontella kanaldragningar helst undvikas. Montera kanalen med en svag lutning mot takhuven istället. Ventiler (till- och frånluftsdon) Placering av ventiler ska göras med tanke på att luften ska strömma genom hela rummet. Montera dem så långt ifrån varandra som möjligt. Ventil Principskiss över kanaldragning från köksfläkt. Ventil Ljuddämpare Ljuddämparen placeras så nära kanalfläkten som möjligt och kanalfläkten så långt från ventilerna som möjligt. Kanalfläkt 41

42 Ventilationssystem Det finns flera olika typer av ventilationssystem där man använder kanaler och detaljer från Plannja Villaventilation. Självdragsventilation. Det genom tiderna vanligaste sättet att ventilera våra hus. Vi utnyttjar det faktum att varm luft stiger. Från varje utrymme som skall ventileras dras en kanal upp ovan tak, där den ansluts till en takhuv. Mekanisk frånluftsventilation. Mekanisk frånluftsventilation innebär att en fläkt suger ut den begagnade luften i huset. Den tas vanligen från utrymmen som kök, tvättstuga, badrum och toalett. Den friska uteluften tillförs genom väggventiler eller spaltventiler vid fönster. Mekanisk till- och frånluftsventilation med värmeåtervinning. Fläktar för till- och frånluft ventilerar huset. Man låter den uppvärmda frånluften passera en värmeväxlare, där värmen överförs till den inkommande kalla uteluften. Montering av Plannja Villaventilation. Plannja Villaventilation är enkel att montera. Du klarar det mesta med enkla verktyg som bågfil (eller vinkelslip), tumstock, fil, skruvmejsel, popnittång och borrmaskin. Förberedelser Kapa rören vinkelrätt med bågfil eller vinkelslip i uppmätta längder (gör avdrag för detaljernas längd). Slipa bort graderna på rörändarna noggrant med fil eller gradstål. Montering Sätt samman lämpliga sektioner på golvet. Montering av detaljerna underlättas om man vrider detaljen samtidigt som man skjuter in den. Samtliga skarvar skall låsas med två plåtskruvar. Popnitar används i kanaler som är avsedda att rensas. Skruvarna/popnitarna placeras så att de inte skadar gummitätningarna. Vid montering i ouppvärmda utrymmen måste kanalsystemet isoleras. Se anvisningar från isoleringsföretaget.vid takgenomföring genom yttertak används speciella beslag. Montering av ventiler (don) kan ske med fästram eller direkt i röret. Skruva ihop de olika delarna i systemet. Rören isoleras enkelt med hjälp av isolerstrumpa. 42

43 Villaventilation Plannja Produktprogram Rör* 1,15 eller m Isolerstrumpa m Nippel* Muff* Tillbehör Takhuv Ljuddämpare Brandklass E10 0,9 m Kanalfläkt Böj 90* Upphängningsklammer Till montering av kanalfläkt Böj 45* Böj 0* Tyristor. Används vid varvtalsreglering av kanalfläkt. Kan monteras infälld eller utanpå. Montageram T-rör* Frånluftsdon Flexibelt metallrör Dimensionsförändring* Iskjut - iskjut Dimensionsförändring Påskjut - iskjut Gavel, påskjut* Köksfläktsslang 1 m för anslutning mellan rör och köksfläkt Flexibelt aluminiumrör 1,5 m Gavel, iskjut* Renslock. Isolerat Brandklass EI0 Upphängningsband 10 m. Tjocklek 0,7 mm Slangklämma mm Renslock. Oisolerat Kanalspjäll Avstängningsspjäll PVC tape 20 m för skarvning av isolerstrumpa. Bredd 50 mm Väggstos Samtliga rör och rördetaljer finns i dimension 100 mm, 125 mm och 160 mm. Produkter markerade med asterisk (*) finns även i dimension 200 mm. Rör och rördetaljer är tillverkade av varmförzinkad stålplåt. Alla detaljer är försedda med en tätningsring av massivt EPDM-gummi. 4

44 44 Köphjälp

45 Köphjälp innehåller det du behöver för att planera inköpet. Det är alltid klokt att du som privatperson, före köp, alltid går igenom dina planer med en fackman. Monteringsanvisningar finns som separat broschyr. Fler tips och råd samt lista över Plannjas återförsäljare hittar du på plannja.se 45

46 Modulschema Plannjas långa takpannor finns i tre standardlängder, med, 5 alternativt 7 modulers längd. Med nedanstående modulschema kan du räkna ut vad du behöver. Gör så här: 1) Mät takets längd från nock till takfot. Gå in i skalan på modulschemats vänstra kant och leta upp närmaste värde över din taklängd. Exempelvis, om ditt tak är 5 meter långt, och du lägger Plannja Royal, så går du in på värdet 5.0. Följ sedan linjen fram till aktuell rad. Där ser du ett förslag till hur långa plåtar du ska lägga. Just i det här exemplet föreslår vi 2 st plåtar om 5 moduler och 1 st med moduler i varje rad. Det som blir över på den översta plåten kapar du bort. 2) Antalet plåtrader bestämmer du enkelt genom att utgå från respektive takpannas täckande bredd. Royal/Regent Antal std.längder vid olika plåtlängder Plåtlängd (m) Alt. 7+ Alt Alt Alt Alt Alt Smart Antal std.längder vid olika plåtlängder Plåtlängd (m) KÖPHJÄLP

47 För att återförsäljaren ska kunna ge dig en offert på byggpaketet till ditt tak, krävs ett antal uppgifter och mått. Förbered ditt besök hos återförsäljaren genom att mäta upp taket. Använd mallen här nedan eller fyll i uppgifterna på återförsäljarens hemsida (endast vissa ÅF). Det här är min taktyp: Det här är min taktyp: Det här är min taktyp: Det här är min taktyp: Det här är min taktyp: Det här är min taktyp: Det här är min taktyp: Det här är min taktyp: Det här är min taktyp: Det här är min taktyp: Det här är min taktyp: Det här är min taktyp: = Alltid stuprör = Stuprör om takfot > 10 meter, i övrigt var tionde meter. OBS! Alla mått anges i mm. Byggpaket Takplåt: 1. Välj rätt taktyp ovan. 2. Fyll i de mått som behövs för din taktyp. Bokstavsbeteckningarna på takritningen visar vilka mått du ska ta reda på och fylla i nedan. A mm B mm C mm D mm E mm F mm G mm H mm I mm J mm K mm L mm M mm N mm Byggpaket Takavvattning: Mät hushöjd och taksprång och anteckna nedan. Hushöjd: Ange avstånd ovankant hängränna till underkant utkastare (mm). Taksprång: Avstånd från hängränna till fasad (mm). Byggpaket Taksäkerhet: Bestäm vilka taksäkerhets produkter du behöver och kryssa. Takstege Snörasskydd Takbrygga Nockräcke Taksteg Durk D rör KÖPHJÄLP 47

48 Plannja Rännor med tillbehör Hängränna L=2,, 4, 5, 6 m D=100, 125, 150 Rännvinkel, inner D=100, 125, 150 mm Går att få i specialvinklar Rännvinkel, ytter D=100, 125, 150 mm Går att få i specialvinklar Unigavel D=100, 125, 150 mm Kombigavel D=100, 125 mm Rännskarv D=100, 125, 150 mm Omvikningskupa Passar alla aktuella kombinationer av rännor och rör Överspolningsskydd, innervinkel. Överspolningsskydd, rakt. Till ränna 125. Rännkrokar Rännkrok, 210, 160 L=210 mm, D=100, 125, 150 mm L=160 mm, D=100, 125, 150 mm Rännkrok, 70 L=70 mm D=100, 125, 150 mm Rännkrok, 27 D=100, 125, 150 mm Snabbkrok, 210 L=210 mm D=100, 125, 150 mm Snabbkrok, 175 L=175 mm D=100, 125, 150mm Snabbkrok, 70 L=70 mm D=100, 125, 150 mm Compactkrok D=100, 125, 150 mm Ställbar krok D=100, 125, 150 mm Compactbeslag Ställbar 8-45 lutning Passar Compactkrok Compactbeslag Cb2 Passar Compactkrok Krokbockningverktyg Rensa Förlängningsskaft L=2000 mm Stagband Stuprör med tillbehör Rörvinkel 70 D=75, 90, 100 mm Skarprörsvinkel 60 D=110, 120 mm Skarprörsvinkel 70 D=75, 90, 100 mm L=Längd. D=Dimension. 48 KÖPHJÄLP

49 Plannja Stuprör med tillbehör (forts) Mellanstycke L=500 mm D=75, 90, 100, 110, 120 mm Stuprör L=1; 2; 2,5; ; 4; 5; 6 m D=75, 90, 100, 110, 120 mm Skarvstycke D=75, 90, 100 mm Excentersvep Trävägg D=75, 90, 100, 120 mm Excentersvep Stenvägg, stift ingår ej D=75, 90, 100, 120 mm Spikstift till stenvägg L=125, 175, 250, 00 mm Skruvstift till stenvägg L=125, 00 mm Renstratt Självrensande lövsil Muff till renstratt och självrensande lövsil Lövsil med regnvattenkran D=75, 90, 100 mm RainDrain L=600 mm Utkastare D=75, 90, 100, 110, 120 mm Skarprörsutkastare D=75, 90, 100, 110, 120 mm Brunnsutkastare D=75, 90, 100, 110, 120 mm Vattenkupa D=90, 100, 110, 120 mm Rektangulär Takavvattning Hängränna L= m Kortkrok Långkrok Grenrör, 70 D=75, 90, 100 mm Omvikningskupa Fällbar utkastare D=75, 90, 100 mm Rännvinkel, inner/ytter Rännskarv Påskjutsrör för renstratt D=75, 90, 100 mm Gavel, höger/vänster Dagvattensil KÖPHJÄLP 49

50 Beslag, Plannja Bleck & tillbehör Plannja har ett komplett produktprogram inklusive nödvändiga tillbehör i matchande färger. Nedan ser du delar av Plannjas sortiment. Använd alltid Plannja original tillbehörsprogram till ditt tak. För detaljer kontakta din butik eller plannja.se. Våra tillbehörsprodukter skyddas också av beläggningssystemet Plannja Hard Coat. Takbeslag Gavelbeslag 1 L=2000 mm Nockplåt 2661 A=110 mm 266 A=160 mm L=2000 mm Stål/Aluminium A 2745 Gavelbeslag 2 L=2000 mm Nockplåt 2660 A=195 mm L=2000 mm Stål/Aluminium Gavelbeslag Modern och Trend 2628V Nockplåt pulpettak, variabel Modern och Trend Takfotsbeslag Längd=2000 mm 2666F Nockstöd Modern Takfotsbeslag Modern och Trend 26641P Nockstöd Trend Vinkelränna 1 Royal, Regent L=2000 mm (täckande 1500) Ståndskiva L=2000 mm Vinkelränna 2 L=2000 mm (täckande 2500) Väggbeslag Modern och Trend Nockpanna. Täckande L=1800 mm Ändlock till Nockpanna 50 KÖPHJÄLP

51 Plannja Beslag, Bleck & tillbehör Fönsterbeslag Underbleck B = 40 B = 10 B = 60 B = 150 B = 80 B = 190 B = 100 Överbleck B = 40 B = 10 B = 60 B = 150 B = 80 B = 190 B = 100 Fönsterbeslag i bredd 10, 150, 190 är 2000 mm i längd. Övriga finns även i längder 1200 mm och 1500 mm i stål. Tröskelplåt och Fästelement Tröskelplåt, 40 Stål: L=1200, 1500 mm Skruv och Spik Borrande skruv, varmförzinkad 4,8x5, 100 st Borrande skruv, överlapp, förz.+lack 4,8x19, 100 st Borrande skruv, förz.+lack, 4,8x5, 250 st Borrande skruv, förz.+lack, 4,8x5, 100 st Borrande skruv, överlapp, förz.+lack, 4,8x20, 250 st Borrande skruv, rostfri, lack, 4,8x5, 250 st Borrande skruv, förz.+lack, 4,8x65, 100 st Tröskelplåt, 75 Stål: L=1200, 1500 mm Borrande skruv till Trend, förzinkad, 4,2x25, 250 st Fönsterblecksskruv,5x25 mm, 100 st per påse Rostfri. Bits ingår Stålreglar Bleckspik 2,5x0 mm, 100 st Kombiläkt L=2700 mm Renoveringsläkt L=000 mm Huvar och Stosar Avloppsluftare, oisolerad (genomföringssats ingår) Frånluftshuv, isolerad (genomföringssats ingår) Takgenomföringssats DF104 KÖPHJÄLP 51
