1 2007:82 Västra Torups kyrka Antikvarisk kontroll, 2007 Emelie Petersson Regionmuseet Kristianstad Landsantikvarien i Skåne

2

3 Rapport 2007:82 Västra Torups kyrka - fasadarbeten på torn Antikvarisk kontroll, 2007 Västra Torups socken Hässleholms kommun Skåne län Emelie Petersson

4 Regionmuseet Kristianstad Landsantikvarien i Skåne Kristianstad Box 134, Stora Torg Kristianstad Tel vx, Fax Lund Box 153, St Larsomr. Byggnad Lund Tel vx, Fax Regionmuseet Kristianstad / Landsantikvarien i Skåne Rapport 2007:82 ISSN Omslagsfoto: Tornet på Västra Torups kyrka sett från nordväst. Foto Emelie Petersson Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr

5 VÄSTRA TORUPS KYRKA Innehåll Sammanfattning av utförda åtgärder 5 Administrativa uppgifter 5 Byggnadshistorik med relevans för ärendet 5 Utförda åtgärder 6 Putsarbeten 6 Fönster och ljudluckor 11 Övrigt 11 Avvikelser från arbetshandlingar 12 Kulturhistorisk bedömning av utförda åtgärder 12 Iakttagelser under restaureringen 12 Övriga handlingar med relevans för ärendet 13 Bildbilaga 14

6 Västra Torups kyrka. Hässleholms kommun

7 Västra Torups kyrka fasadarbeten på torn Sammanfattning av utförda åtgärder Västra Torups kyrka har en putsad och vitavfärgad fasad. Långhus, kor och absid är i gorr skick medan problem med både alger och putsbortfall föranlett årets fasadarbeten på tornet. På västra fasaden hade puts i anslutning till entrén fallit ned och över övriga tornfasader var äldre lagningar med starkt cementhaltigt bruk synliga. Vid årets restaurering har puts med sprickor och dålig vidhäftning till underlaget knackats ned och ersatts med ny kalkputs som avfärgats. Fönsterbågar liksom tornluckor har även målats om. Administrativa uppgifter Objekt Västra Torups kyrka Socken Västra Torup Kommun Hässleholm Länsstyrelsens beslut , dnr Regionmuseets dnr K , 1150 Arbetshandlingar Byggnadsingenjörerna Hessleholmen AB genom Ingvar Björklund Byggherre/beställare Finja kyrkliga samfällighet Byggledare Ingvar Björklund Entreprenör Kyrkoreparationer AB Antikvarisk kontrollant Regionmuseet Kristianstad genom Emelie Petersson Byggnadstid v. 26 v Slutbesiktning Byggnadshistorik med relevans för ärendet Västra Torups kyrkas äldsta delar skall härröra från årtiondena omkring Tillgängliga källor ger inte någon samstämmig bild av hur kyrkans byggnadsutveckling har sett ut. Långhus, kor och absid är medeltida medan uppgifterna går isär huruvida kyrkan även haft ett medeltida västtorn innan dagens uppfördes under 1800-talet. Vidare finns uppgifter som gör gällande att långhuset skall ha förlängts åt väster under 1300-talet och i samband härmed skall den södra ingången ha flyttats åt väster samt försetts med ett vapenhus. Under senmedeltiden ersattes kyrkans plana innertak av kryssvalv i långhus och kor. År 1861 uppfördes ett torn i väster försett med trappgavlar och huvudingången förlades hit samtidigt som vapenhuset i söder revs. Altaruppsatsen är tillkommen under Christian IV: s 5

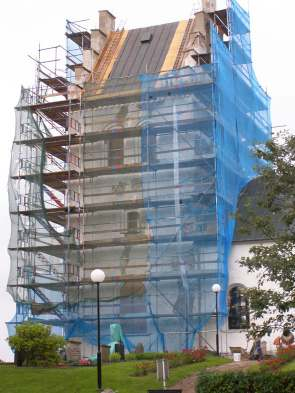

8 Västra Torups kyrka fasadarbeten på torn tid och har sedermera kompletterats med ett krucifix år 1760, utfört av provinsialbildhuggaren i Finja Johan Ullberg. Ullberg har även tillverkat predikstol med ljudtak liksom dopfuntsbaldakinen. Läktaren byggdes 1728 av Casper Callenberg. Utförda åtgärder Putsarbeten Sedan ställningarna kommit på plats påbörjades arbetet med att knacka ned puts med dålig vidhäftning och hårdare puts med inslag av cement. Bompartier som inte uppvisade några sprickor fick sitta kvar. Inledningsvis såg den norra fasaden ut att vara i bäst skick, den saknade algbeväxning och endast på ett fåtal ställen förekom bompartier med sprickbildning. Vid nedknackning av de dåliga partierna visade det sig dock att även angränsande ytor började rasa ned. Ju mer arbetet fortskred desto mer puts rasade ned. Då vidhäftningen för putsen på norra fasaden var så dålig rensades slutligen hela sidan från puts. På den södra fasaden blev putsnedtagningen minst omfattande, koncentrerad till partier över och under öppningar i fasaden samt utefter hörn. Östra fasadens skador fanns utmed den nedre delen samt i anslutning till trappgaveln. Bland annat avlägsnades ett större område med en äldre cementhaltig lagning i anslutning till det södra takfallet. Norra fasaden sedan så gott som all puts knackats ned respektive södra fasaden efter rengöring. Pilen visar området där en äldre cementhaltig lagning tagits bort utmed östra sidan. 6

9 Västra Torups kyrka fasadarbeten på torn Nedre delen av västfasaden med portal sedan puts avlägsnats respektive närbild av den nordvästra hörnkedjan. Västfasaden som inledningsvis hade haft flest synliga skador rengjordes så gott som helt från puts från mark och upp i nivå med västportens trappstegsformade omfattning. Relativt stora partier avlägsnade också från fasadens övre del. Efter avslutad putsnedtagning rengjordes fasaderna med högtryckstvätt. Västportalens krön hade relativt omfattande skador i form av putsbortfall som lämnat tegelstenen bakom synlig. Krönet, med formen av en trappgavel, lutade något ut från fasaden och försök hade vid något tidigare tillfälle gjorts för att täta den uppkomna sprickan mellan krön och fasad med ett hårt cementbruk. Bilderna visar västportalen före och under arbetet med att knacka ned puts samt plocka ned tegelstenarna som bygger upp krönet. 7

10 Västra Torups kyrka fasadarbeten på torn Västportalens krön har plockats ned och bakom framträder en äldre omfattning med ett kors som krönande element. En närmare undersökning visade att portalen var murad dikt an fasaden utan förband med tornets stomme. Detta utförande fick sin förklaring då dagens omfattning visade sig dölja en äldre portal. Det var sedan puts avlägsnats från västportalens framsida liksom yttre sidor och det trappstegsformade krönet plockats ned som den äldre portalen kom i dagen. Befintlig portal murades åter upp likt tidigare och ett par frostskadade stenar ersattes med likvärdiga. För att undvika att krönet åter börjar luta ut från väggen förankrades det med en rostfri kramla. Kalkstensplattorna som täcker trappstegsgaveln lades åter och som en extra avtäckning monterades blyplåtar ovanpå stenarna. Plåtarna hindrar vatten att tränga in i springan som blir mellan kalkstenen och den putsade fasaden. Portalen före respektive efter genomförda åtgärder följt av en detaljbild av avtäckning med blyplåt. 8

11 Västra Torups kyrka fasadarbeten på torn Mindre ommurningsarbeten fick även utföras på tornets trappgavlar där ett par tegelstenar byttes. Puts hade fallit bort längs rundfönstret i väster och här utfördes tätning med ny puts. Invändigt lagades även fönsternischen i med ny puts. Tornväggarna avslutas upptill av en utkragande gesims, åt öster och väster krönt av trappgavlar med slätputsade nischer. Åt norr och söder skyddar torntaket gesimsen medan den i övriga väderstreck täcks av en putsad dropplist. De befintliga dropplisterna var i mycket dåligt skick med sprickor och bom. Putsen lossnade i kakor varför dropplisterna togs bort i sin helhet. Nya lister som kopierar de tidigare putsades upp och avfärgades. Nedanför nischerna i tornets trappgavlar fanns dropplister uppbyggda av puts, dessa var i mycket dåligt skick med sprickor och bom varför de ersatts i sin helhet med nya putsade dropplister. Under dropplisten åt väster upptäcktes rester av tunna skifferplattor. Vid mellersta bilden har putslisten avlägsnats helt och teglet därunder är barlagt. Till höger syns det färdiga resultatet. 9

12 Västra Torups kyrka fasadarbeten på torn Fogningsarbeten liksom grundning har gjorts med hydrauliskt kalkbruk medan ytputsen utgörs av ett kalkbruk. Tornet har likt tidigare spritputsats med slätputsade partier som omfattningar och i blinderingar. Sedan putsarbetena avslutats avfärgades fasaden med vit kalkfärg. Kalkning har utförts cirka 5 gånger med undantag av den norra fasaden som erhållit en helt ny spritputs. Här kalkades ytterligare två gånger för att erhålla fullgod täckning. Avfärgningen medförde på ett par ställen att kvaderindelningen som pryder nischernas slätputsade omfattningar delvis suddades ut. Lager av kalkfärg har byggts på genom åren och utjämnat de grunda ritsade fördjupningarna i putsen. Kyrkans sockel är markerad genom avfärgning i en avvikande grå kulör. Sockeln har strukits med Målarkalks kalkfärg pigmenterad med grön umbra, NCS S2502-Y. Kolonn som pryder västportalen respektive närbild av befintlig avfärgning samt ett underliggande gulvitt äldre färgskikt. I västportalen ingår två kolonner som bär en rundbåge med kvaderindelning. Detta avsnitt av portalen är till skillnad från övriga kalkavfärgade delar målad med en oljefärg i grågrön kulör. Under dagens färg framträdde äldre oljefärgslager i en bruten gulvit kulör och under denna en ljust grå kulör. Kolonner liksom rundbågen har rengjorts från löst sittande färg och därefter målats med Ottossons linoljefärg pigmenterad med grön umbra, NCS S2005- Y, som var den kulör som låg närmast dagens. 10

13 Västra Torups kyrka fasadarbeten på torn Fönster och ljudluckor Samtliga fönster och ljudluckor har målats om i samband med den utvändiga restaureringen. Järnfönstren har efter rengöring grundats med Beckers plomb följt av målning med Ottossons linoljefärg i svart kulör. Ljudluckor liksom karmar var i gott skick och endast en panelbräda har fått bytas ut nedtill på en av luckorna i öster. Efter rengöring grundmålades luckorna med en brun linoljefärg från Ottossons färgmakeri AB följt av färdigstrykning med linoljefärg av samma fabrikat i brun kulör, NCS S6030-Y30R, vilket var den kulör som låg närmast befintlig. Porten i väster har rengjorts samt strukits med linolja. Ljudluckorna är placerade i djupa nischer, nedtill klädda med kopparplåt. Tillförlitlig putskant saknas och istället har silikon vid okänt tillfälle anbringats som tätning mellan plåt och väggputs. Silikonmassan har med åren spruckit och förlorat sin elasticitet. Lösa delar har knackats bort medan de som fortfarande sitter fast vid underlaget lämnats orörda. Komplettering har därefter gjorts vid behov med hydrauliskt kalkbruk. Ljudluckornas nischer täcks av kopparplåt och vid okänd tidpunkt har gliporna mellan plåt och väggputs tätats med silikon, se grön markering. Ljudlucka sedan grundfärgen strukits på respektive sprucken panelbräda som har ersatts med en nytillverkad. Övrigt Från ställningarna upptäcktes mindre skador i kyrkans koppartak, både över torn och långhus. Ett litet hål har lagats i långhustaket och saknade infästningar har kompletterats på torntaket. Vid besiktning inifrån tornvinden upptäcktes även en rötskada på det norra takfallet i anslutning till den östra trappgaveln. En besiktning gjordes utifrån och anslutningen mellan koppartak och puts har justerats. 11

14 Västra Torups kyrka fasadarbeten på torn Ett par av de smidda infästningar som förankrade stuprören i tornväggen var sönderrostade och har ersatts tillsammans med svepen. Svepen har nytillverkats i koppar med de äldre som förlaga. Vid slutbesiktning noterades att kolonnerna i västportalen som målats med linoljefärg hade en matt yta samt kritade något. Detta påtalades entreprenören som kommer att måla ytan ytterligare. Avvikelser från arbetshandlingar Kramling av västportalens trappgavel fanns ej med i arbetshandlingarna. Likaså är montering av blyplåtar som extra avtäckning ovanpå kalkstenplattorna på trappgaveln en avvikelse. Båda motiveras av att man i framtiden vill undvika att samma problematik med att krönet börjar luta ut från väggen återkommer. Avvikelserna är vidare mindre och påverkar inte intrycket av exteriören negativt. Kulturhistorisk bedömning av utförda åtgärder Vid fasadarbetena har traditionella material använts. Lagningar med cementhaltigt bruk har tagits ned och fasaden har putsats med kalkbruk som bättre harmonierar med byggnaden. Äldre puts med god vidhäftning har sparats och fungerar även fortsättningsvis som dokument över tidigare fasadbehandlingar. 12 Iakttagelser under restaureringen Vid rengöring av tornfasaden upptäcktes rester av tunna skifferplattor under den västra dropplisten på tornets övre del. I Regionmuseets arkiv finns en handling från 1972 där befintlig beklädnad av skiffer på tornet föreslås ersättas med kopparplåt. Skifferplattorna på dropplisten bör höra samman med det tidigare skiffertaket och troligen även avlägsnats i samband med att koppartaket lades. Skifferresterna som hittades under fasadarbetena har fotodokumenterats innan de togs bort i samband med att listen putsades upp på nytt. I samband med att västportalens trappstegsformade krön plockades ned framträdde en äldre portal bakom dagens. Den avslutas upptill av en rundbåge vilket stämmer väl överens med ett ritningsförslag på torn för kyrkan från Av kopian på ritningsförslaget går det dock inte att utläsa om tympanonfältet inom rundbågen även pryds av ett murat kors likt det som blev synligt vid årets arbeten. Ett fotografi av kyrkan från 1922 visar att dagens portal fanns vid denna tid och möjligen hör ombyggnaden av portalen samman med de, i första hand, interiöra förändringar som skall ha skett vid seklets början. Exteriören skall då ha påverkats genom att fönstren förstorades samt fick rundad avslutning.

15 Västra Torups kyrka fasadarbeten på torn Övriga handlingar med relevans för ärendet Arbetshandlingar upprättade av Ingvar Björklund Länsstyrelsens delbeslut Byggmötesprotokoll nr Byggmötesprotokoll nr Byggmötesprotokoll nr Byggmötesprotokoll nr Besiktningsutlåtande Lund Emelie Petersson 13

16 Bildbilaga Nytillverkade svep och infästning. Porten i väster efter behandling med olja samt tornet sedan avfärgningen avslutats. 14
