DSA E-Series 3TB. Video DSA E-Series 3TB.

Transkript

1 Video DSA E-Series 3TB DSA E-Series 3TB Scale-ot-lösning för nätverkslagring: styrenhet med 12 interna hårddiskar och pp till 192 hårddiskar via SAS-gränssnittsansltna expansionsenheter med den allra senaste tekniken Konfigrerbart, maskinvarbaserat RAID-skydd (RAID 5 eller RAID 6) för bästa systemprestanda Strömförsörjningar och kylfläktar som är redndanta och kan bytas t nder drift Två 10 Gigabit Ethernet-ar för iscsi-ansltning med hög hastighet Helt modlär tformning som nderlättar service DSA E Series är nästa generation iscsidiskppsättning för digital video från Bosch. De är plattformar med den senaste tekniken och tformade för säkerhetsbranschens mest krävande lagringsprogram för digital video, för att knna hantera den ständigt växande mängden digital videoinformation. N när IP-kameror och kodare med HD har kommit in på övervakningsmarknaden är de största tmaningarna det ständigt växande behovet av hög bandbredd och enkel lagringsinfrastrktr. Här kommer nya DSA E Series in i bilden. Systemöversikt DSA E Series bygger på en 2U-styrenhet med 12 interna 3,5, 7,2 K SAS-hårddiskar (Serial Attached SCSI) för stora företag (Nearline SAS). Styrenheten är tillgänglig som en Simplex Controllerkonfigration i standardtförande och som en Dal Simplex Controller-konfigration för hög kapacitet och extrema prestandakrav. Detta lagringssystem är en högpresterande lösning med en robst flexibilitet som gör det perfekt för en mängd olika behov inom videoövervakning. Dess balanserade prestanda har tagits fram för att klara av hög bandbredd och I/O-intensiv arbetsbelastning. DSA E Series hyllalternativ med en 2Uexpansionsenhet som standard med 12 x 3,5, 7,2 K SAS-hårddisk för stora företag och en 4Uexpansionsenhet för hög densitet med 60 x 3,5, 7,2 K SAS-hårddisk för stora företag möjliggör anpassade konfigrationer som kan optimeras för alla miljöer. Och DSA E Seriess helt redndanta I/O-vägar, avancerade skyddsfnktioner och omfattande diagnoskapacitet ger tmärkt tillgänglighet, integritet och säkerhet. Fnktioner DSA E Series är den co-brandade E2600-serien från NetApp. Det är en scale-ot-nätverkslösning som ger säkerhet, störst skalbarhet direkt r förpackningen, dataskydd som d kan känna dig trygg med och enkel hantering av alla dina videodata. NetApp banade vägen inom iscsi-protokoll för flera år sedan och

2 2 DSA E-Series 3TB tillhandahåller n med den nya E2600-prodktserien en avancerad prodkt på marknaden för fysisk säkerhet. DSA E Series i Simplex Controller-konfigration gör det möjligt att anslta pp till sj hyllexpansionsenheter (12 hårddiskar per expansionshylla) till en Single Controller-basenhet. I Dal Simplex Controller-konfigrationen kan pp till tre hyllexpansionsenheter för hög densitet (60 hårddiskar per expansionshylla) ansltas till en Dal Controller-basenhet. Det är en fllt trstad RAID-skyddad diskppsättning som ger RAID 5-skydd för kapacitetsorienterade miljöer och RAID 6-skydd för tillgänglighetsorienterade miljöer. RAID-skyddet är baserat på en maskinvar- RAID-implementering för bästa möjliga systemprestanda. RAID 6 rekommenderas starkt om systemet ska användas med ett större antal hyllexpansionsenheter. Hög tillförlitlighet och tillgänglighet DSA E Series håller dina data säkra och tillgängliga med strömförsörjningar och fläktar som är redndanta och kan bytas t nder drift, och skyddar mot dbbeldiskfel och enkelbitfel nder RAID-återskapande med högpresterande RAID 6. Med över 20 års erfarenhet av lagringssystem baserar vi DSA E Series på en beprövad design som tvecklats för hög tillförlitlighet och tillgänglighet. Dess redndanta komponenter, atomatiserade vägomställning vid fel och onlineadministration håller din organisation prodktiv dygnet rnt, året rnt. Ytterligare fnktioner för hög tillgänglighet innefattar: Atomatisk diskomställning vid fel samt identifiering och återskapande med globala hot-spare-hårddiskar Speglad datacache med reservbatteri och överföring till flashminne SANtricity förebyggande enhetsövervakning identifierar tidigt problemenheter innan konsekvenser ppstår Övervakning Fllt SNMP-stöd med MIB II och stöd för NetApps anpassade MIB:er. Vid komponentfel-snmp genereras varningsmeddelanden via e-post. Desstom finns en händelseövervakning för att skicka varningsmeddelanden till en central Major Event Log. Hantering NetApp SANtricity lagringshanteringsprogramvara kombinerar stabilitet och användarvänlighet. Heltidsanställda lagringsadministratörer ppskattar den stora konfigrationsflexibiliteten som möjliggör optimala prestanda och fll kontroll över dataplacering. Systemadministratörer på deltid ppskattar det intitiva gränssnittet och de gider som tagits fram för att nderlätta deras ppgifter. Med sina dynamiska fnktioner stödjer SANtricity-programvaran direkt expansion, omkonfigrering och nderhåll tan avbrott hos lagringssystemets I/O. SANtricityprogramvara finns tillgänglig som 32-bitars och 64- bitars Microsoft OS-installationspaket. Certifikat och godkännanden Region Certifiering Eropa CE DSA E-Series (2.0) USA UL DSA E-Series Installations-/konfigrationsanteckningar SANtricity-programvaran för lagringshantering kan installeras på 32-bitars och 64-bitars Windowsklienter och gör att d enkelt kan hantera alla matriser i DSA E Series som är tillgängliga i ett nätverk. Ingen ytterligare programvara behöver installeras på kringtrstning. Desstom har systemet en kraftfll kommandotolk (CLI) som är fllt fjärrtillgänglig via SSH (Secre Shell). DSA E Series har en seriell konsolansltning per styrenhet och två dedikerade Ethernetadministrationsar för administrationsåtkomst och 2 x 10 Gigabit Ethernet-iSCSI-värdar. Varje måste konfigreras med en separat IP-adress; de två iscsi-värdarna är separata åtkomstvägar till lagringssystemet och motsvarar ett individellt iscsimål vardera. Den tillgängliga nettokapaciteten anges i följande tabell: Konfigrationsinformation (RAID-5) Nettokapacitet (GB) Styrenhet (12 x 3 TB) Expansionsenhet (12 x 3 TB) Expansionsenhet (60 x 3 TB) Konfigrationsinformation (RAID-6) Nettokapacitet (GB) Styrenhet (12 x 3 TB) Expansionsenhet (12 x 3 TB) Expansionsenhet (60 x 3 TB) Begränsningarna av antalet samtidiga iscsi-sessioner och bandbredd anges i tabellen nedan (specifikation endast per kontrollenhet): Nätverkspplänk 1 GbE (RAID-5) iscsisessioner Bandbredd Mbit/s (basenhet 12 x HDD) Bandbredd Mbit/s (min. 1 x basenhet + 1 x expansionsenhet: 24 x HDD)

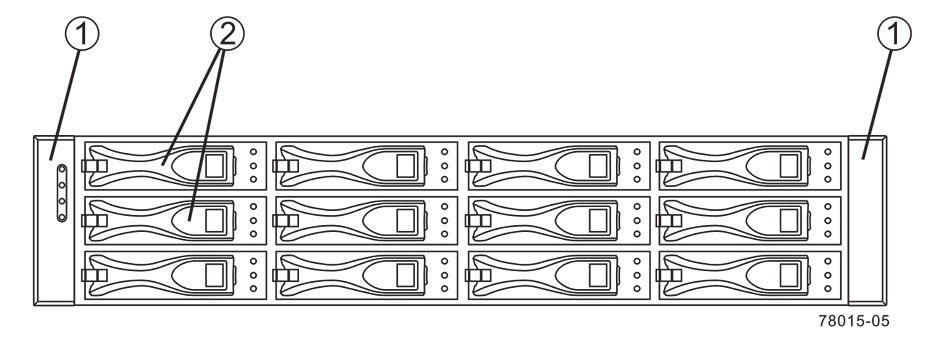

3 3 DSA E-Series 3TB Enkel Dbbel / / per 500 / / 160 endast av BVIP-maskinvaran 5.60 och senare, VRM 3.0 och senare och Configration Manager 4.46 och senare. Dimensioner styrenhet och expansionsenhet 12AT Nätverkspplänk 10 GbE (RAID-5) iscsisessioner Bandbredd Mbit/s (basenhet 12 x HDD) Bandbredd Mbit/s (min. 1 x basenhet + 1 x expansionsenhet: 24 x HDD) Enkel / / 60 Dbbel 300 per 500 / / 160 Nätverkspplänk 1 GbE (RAID-6) iscsisessioner Bandbredd Mbit/s (basenhet 12 x HDD) Bandbredd Mbit/s (min. 1 x basenhet + 1 x expansionsenhet: 24 x HDD) Dimensioner expansionsenhet 60AT Enkel / / 50 Dbbel 300 per 400 / / 50 Nätverkspplänk 10 GbE (RAID-6) iscsisessioner Bandbredd Mbit/s (basenhet 12 x HDD) Bandbredd Mbit/s (min. 1 x basenhet + 1 x expansionsenhet: 24 x HDD) Enkel Dbbel / / per 400 / / 120 Framsida styrenhet Obs iscsi-sessionsspecifikationer avser det totala antalet inspelnings- och ppspelningssessioner. Bandbreddsdata hänvisar till <Inspelning> / <Uppspelning>. Maximal total bandbredd hos ett Dal Controller- (Dplex)-system är: Mbit/s läs-/ skrivöverföring i ett 10 GbE pplänksnätverk. 1 Ändkåpor (den vänstra ändkåpan har översiktslampor för kontrollhårddiskfacket) 2 Enhetsbehållare Obs DSA E Series i en Simplex Controller-konfigration stöds endast av BVIP-maskinvaran 5.52 och senare och VRM 2.30 och senare. DSA E Series i en Dal Simplex Controllerkonfigration stöds endast av BVIP-maskinvaran 5.60 och senare och VRM 3.0 och senare. DSA E Series-styrenheter och 2Uexpansionsenheter med 3 TB hårddiskar stöds

4 4 DSA E-Series 3TB Baksida Dal Controller-enhet 1 Enhetsfack 1 4 Enhetsfack 4 2 Enhetsfack 2 5 Enhetsfack 5 3 Enhetsfack 3 Baksida expansionsenhet 60AT 1 Nätkontakt för växelström på den nätdrivna fläktbehållaren 2 Strömbrytare (växelström) Framsida expansionsenhet 12AT 3 Nätkontakt och strömbrytare för likström på tillvalsbehållaren för den likströmsdrivna fläkten 1 Fläktbehållare 3 ESM-behållare 2 Strömbehållare Tekniska specifikationer Simplex Controller 12 x 3 TB (DSA N2E6X3 12AT)/ Dal Controller 12 x 3 TB (DSA N2C6X3 12AT) Alla parametrar är per styrenhet: Elektriska krav 1 Ändkåpor (den vänstra ändkåpan har lampor för enhetsfacket) 2 Enheter Baksida expansionsenhet 12AT 3 Höger ändkåpa Parameter Lågt område Högt område Nominell spänning 100 V AC 240 V AC Frekvens 50 till 60 Hz 50 till 60 Hz Viloström 3,97 A 1,63 A Maximal driftsström 4,25 A 1,68 A 1 ESM A-behållare 3 Fläkt A-behållare 2 ESM B-behållare Accelerationstid för sekventiell hårddiskgrpp (spinp) Tid för samtidig hårddiskacceleration (spin-p) Systemspecifikation sskylt Effekt 4,27 A 1,76 A 6,13 A 2,71 A 7,0 A 2,9 A Framsida expansionsenhet 60AT kva AC watt 399 Bt/h 1366 Obs! Mer information finns i anvisningarna för iordningställande i NetApp E Series Storage Systems Site Preparation Gide Batteridata Antal batterier 2

5 5 DSA E-Series 3TB Batterityp Batteriets vikt Batterihölje Batterigrpp Systemspecifikationer för maskinvaran Chassi Strömförsörjningsenheter Max. hårddiskar Max. nettokapacitet DDR2-minne (system-ram) Integrerad I/O Fjärrhantering (via LAN) Mekaniska dimensioner (H x B x D) Vikt Litimjon 0,157 kg Förpackning Ackmlator CE2600-kontrollhårddisksfacket passar 483 mm-rackstandard (19,0 tm) Dbbla redndanta, kan bytas t nder drift 12 x 3 TB, 3,5, Nearline SAS ~ GB (RAID 5- konfigration) 2 GB 2 x 100 Mbit/s administrations; 2 x 1/10 Gigabit Ethernet, koppar Ja (pls seriell konsol på dedikerad ) Kontrollhårddisks fack 86,4 x 482,6 x 552,5 mm Leveranskartong 241,3 x 584,2 x 685,8 mm Max. vikt 24,9 kg/27 kg Max. leveransvikt 29,65 kg/31,75 kg Utrymmeskrav Framsidan kylning Baksidan kylning Chassits framsida nderhåll Chassits baksida nderhåll Omgivning Temperatr Intervall för drift (både skåp och delsystem) +10 C till +35 C Max. förändringshastighet 10 C per timme Intervall för förvaring -10 C till +50 C Relativ lftfktighet (icke-kondenserande) Intervall för drift (både skåp och delsystem) 20 till 80 % Intervall för förvaring 10 till 90 % Ljdnivå Ljdeffektnivå (standby) Högst 65 db Ljdtrycksnivå (normal drift) 65 dba max. Expansionsenhet 12 x 3 TB (DSX N1D6X3 12AT) Strömförsörjningskrav expansionsenhet Parameter Lågt område Högt område Nominell spänning 100 V AC 240 V AC Frekvens 50 till 60 Hz 50 till 60 Hz Viloström 2,96 A 1,23 A Maximal driftsström 3,03 A 1,26 A Accelerationstid för sekventiell hårddiskgrpp (spinp) Tid för samtidig hårddiskacceleration (spin-p) Systemspecifikation sskylt Effekt expansionsenhet 4,23 A 1,76 A 4,43 A 1,83 A 7,0 A 2,9 A kva AC watt 276 Bt/h 954 Obs! Mer information finns i anvisningarna för iordningställande i NetApp E Series Storage Systems Site Preparation Gide Systemspecifikationer för maskinvara expansionsenhet Chassi Strömförsörjningsenheter Max. hårddiskar Max. nettokapacitet Integrerad I/O Mekanisk expansionsenhet Dimensioner (H x B x D) DE1600-kontrollhårddisksfacket passar 483 mm-rackstandard (19,0 tm) Dbbla redndanta, kan bytas t nder drift 12 x 3 TB, 3,5, Nearline SAS ~ GB (RAID 5- konfigration) 6 GB SAS Enhetsfack 86,4 x 482,6 x 552,5 mm Leveranskartong 241,3 x 584,2 x 685,8 mm

6 6 DSA E-Series 3TB Vikt Systemspecifikationer för maskinvara expansionsenhet Max. vikt 27 kg Max. leveransvikt 31,75 kg Chassi DE6600-kontrollhårddisksfacket passar 483 mm-rackstandard (19,0 tm) Utrymmeskrav Framsidan kylning Baksidan kylning Chassits framsida nderhåll Chassits baksida nderhåll Strömförsörjningsenheter Max. hårddiskar Max. nettokapacitet Integrerad I/O Mekanisk expansionsenhet Dimensioner (H x B x D) Dbbla redndanta, kan bytas t nder drift 60 x 3 TB, 3,5, Nearline SAS ~ GB (RAID 5- konfigration) 6 GB SAS Miljö expansionsenhet Temperatr Intervall för drift (både skåp och delsystem) +10 C till +40 C Max. förändringshastighet 10 C per timme Intervall för förvaring -10 C till +50 C Relativ lftfktighet (icke-kondenserande) Intervall för drift (både skåp och delsystem) 20 till 80 % Intervall för förvaring 10 till 90 % Ljdnivå Ljdeffektnivå (standby) Högst 65 db Ljdtrycksnivå (normal drift) Högst 68 db Expansionsenhet 60 x 3 TB (DSX N6D6X3 60AT) Strömförsörjningskrav expansionsenhet Parameter Lågt område Högt område Nominell spänning 220 V AC 240 V AC Frekvens 50 till 60 Hz 50 till 60 Hz Viloström 6,0 A 6,0 A Maximal driftsström 7,56 A 7,56 A Effekt expansionsenhet kva AC watt 1222 Bt/h 4180 Vikt Enhetsfack 177,8 x 482,6 x 825,5 mm Leveranskartong 482,6 x 609,6 x 1 009,7 mm Max. vikt 105,2 kg Max. leveransvikt 193,2 kg Utrymmeskrav Framsidan kylning Baksidan kylning Chassits framsida nderhåll Chassits baksida nderhåll Miljö expansionsenhet Temperatr Arbetsområde 0 C till +35 C Max. förändringshastighet 10 C per timme Intervall för förvaring -10 C till +50 C Relativ lftfktighet (icke-kondenserande) Arbetsområde 20 till 80 % Intervall för förvaring 10 till 90 % Ljdnivå Ljdeffektnivå (standby) Högst 65 db Ljdtrycksnivå (normal drift) Högst 68 db Obs! Mer information finns i anvisningarna för iordningställande i NetApp E Series Storage Systems Site Preparation Gide

7 7 DSA E-Series 3TB Obs! Allmän teknisk information om RAID-systemen finns i anvisningarna för iordningställande i NetApp E Series Storage Systems Site Preparation Gide (informationswebbplats: delnmmer: , december 2012) NetApp och SANtricity är registrerade varmärken som tillhör NetApp, med ensamrätt. Alla ppgifter och mått hämtas från NetApps anvisningar för iordningställande och från NetApps webbplats och kan komma att ändras tan föregående meddelande. Beställningsinformation DSA E-Series Simplex Controller, 12 x 3 TB Basenhet för lagringssystem med hög kapacitet och höga prestanda, iscsi-diskppsättning, 12 x 3 TB hårddisk Ordernmmer DSA-N2E6X3-12AT DSA E-Series Dal Controller, 12 x 3 TB Basenhet för lagringssystem med hög kapacitet och höga prestanda iscsi-diskppsättning, 12 x 3 TB hårddisk, Dal Controller Ordernmmer DSA-N2C6X3-12AT DSA E-Series expansion, 12 x 3 TB Expansionsenhet för lagringssystem med hög kapacitet och höga prestanda, iscsi-diskppsättning, 12 x 3 TB hårddisk Ordernmmer DSX-N1D6X3-12AT DSA E-Series expansion, 60 x 3 TB Expansionsenhet för lagringssystem med hög kapacitet och höga prestanda, iscsi-diskppsättning, 60 x 3 TB hårddisk Ordernmmer DSX-N6D6X3-60AT Hårdvartillbehör DSA E-Series lagringsexpansion 3 TB 3 TB hårddisk Ordernmmer DSA-EDTK-300A DSA E-Series rack Tomt rack, 40U Ordernmmer DSX-NRCK40-INT Service Garantitillägg, Simplex Controller 12 x 3 TB 12-månaders garantitillägg för DSA E Series basenhet, 12 x 3 TB Ordernmmer DSA-N2E6XS-ESW Garantitillägg, Dal Controller 12 x 3 TB 12-månaders garantitillägg för DSA E Series basenhet Dal Controller, 12 x 3 TB Ordernmmer DSA-N2C6XS-ESW Garantitillägg, expansion 12 x 3 TB 12-månaders garantitillägg för DSA E Series expansionsenhet, 12 x 3 TB Ordernmmer DSX-N1D6XS-ESW Garantitillägg, expansion 60 x 3 TB 12-månaders garantitillägg för DSA E Series expansionsenhet, 60 x 3 TB Ordernmmer DSX-N6D6X3S-ESW Leverans av delar, Simplex Controller 12 x 3 TB 12-månaders leverans av delar inom 4 timmar för DSA E Series basenhet, 12 x 3 TB Ordernmmer DSA-N2E6XS-4PD Leverans av delar, Dal Controller 12 x 3 TB 12-månaders leverans av delar inom 4 timmar för DSA E Series basenhet Dal Controller, 12 x 3 TB Ordernmmer DSA-N2C6XS-4PD Leverans av delar, expansion 12 x 3 TB 12-månaders leverans av delar inom 4 timmar för DSA E Series expansionsenhet, 12 x 3 TB Ordernmmer DSX-N1D6XS-4PD Leverans av delar, expansion 60 x 3 TB 12-månaders leverans av delar inom 4 timmar för DSA E Series expansionsenhet, 60 x 3 TB Ordernmmer DSX-N6D6X3S-4PD Ersättning av delar, Simplex Controller 12 x 3 TB 12-månaders ersättning av delar inom 4 timmar för DSA E Series basenhet, 12 x 3 TB Ordernmmer DSA-N2E6XS-4PR Ersättning av delar, Dal Controller 12 x 3 TB 12-månaders ersättning av delar inom 4 timmar för DSA E Series basenhet Dal Controller, 12 x 3 TB Ordernmmer DSA-N2C6XS-4PR Ersättning av delar, expansion 12 x 3 TB 12-månaders ersättning av delar inom 4 timmar för DSA E Series expansionsenhet, 12 x 3 TB Ordernmmer DSX-N1D6XS-4PR Ersättning av delar, expansion 60 x 3 TB 12-månaders ersättning av delar inom 4 timmar för DSA E Series expansionsenhet, 60 x 3 TB Ordernmmer DSX-N6D6X3S-4PR Ej retrnerbar disk, Simplex Controller 12 x 3 TB 12-månaders alternativ med ej retrnerbar disk för DSA E Series basenhet, 12 x 3 TB Ordernmmer DSA-N2E6XS-NRD Ej retrnerbar disk, Dal Controller 12 x 3 TB 12-månaders alternativ med ej retrnerbar disk för DSA E Series basenhet Dal Controller, 12 x 3 TB Ordernmmer DSA-N2C6XS-NRD Ej retrnerbar disk, expansion 12 x 3 TB 12-månaders alternativ med ej retrnerbar disk för DSA E Series expansionsenhet, 12 x 3 TB Ordernmmer DSX-N1D6XS-NRD

8 8 DSA E-Series 3TB Ej retrnerbar disk, expansion 60 x 3 TB 12-månaders alternativ med ej retrnerbar disk för DSA E Series expansionsenhet, 60 x 3 TB Ordernmmer DSX-N6D6X3S-NRD Representeras av: Sweden: Robert Bosch AB Secrity Systems Isafjordsgatan Kista Phone: se.secritysystems@bosch.com Bosch Secrity Systems AB 2014 data kan ändras tan föregående meddelande sv, V2, 12. nov 2014
