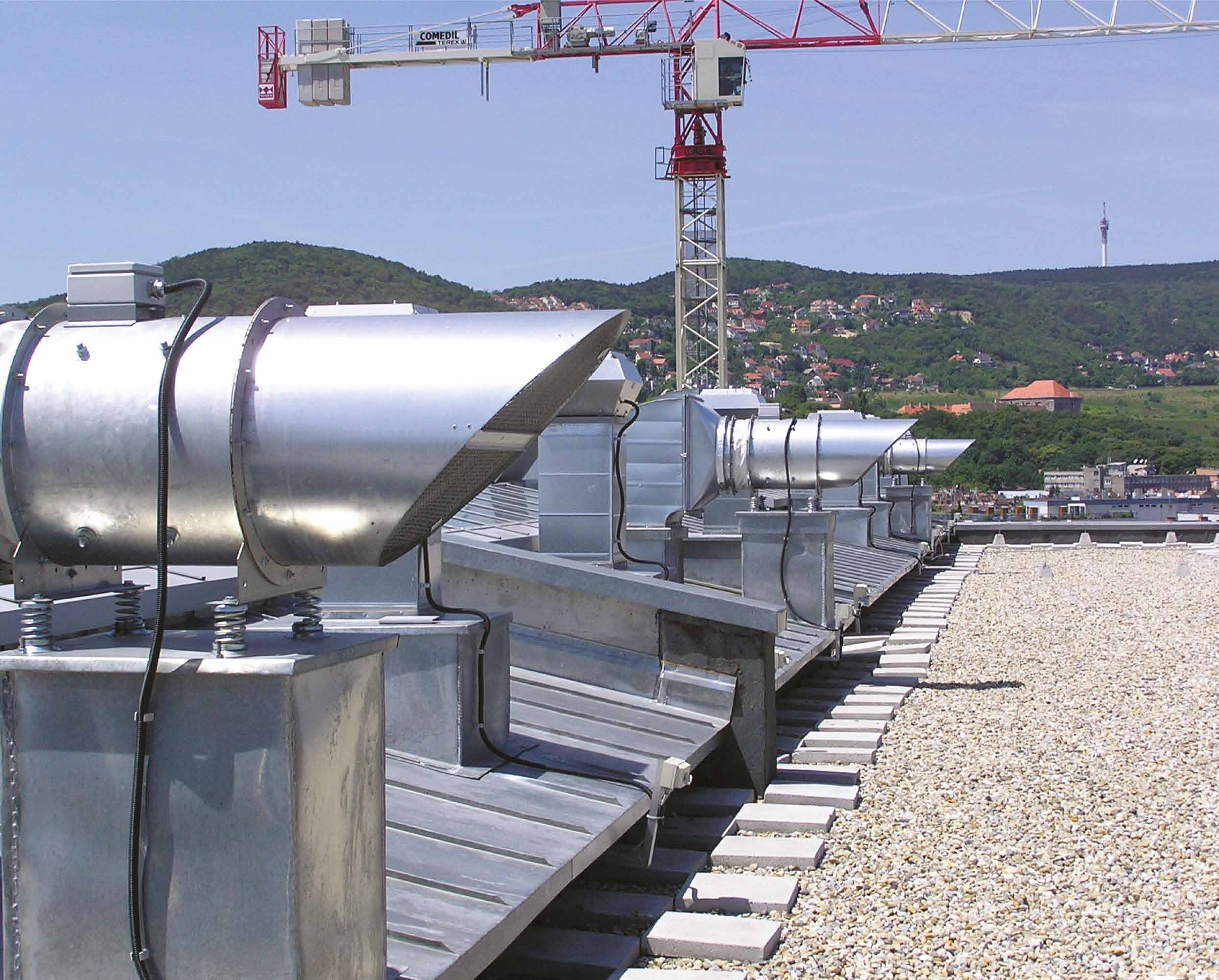

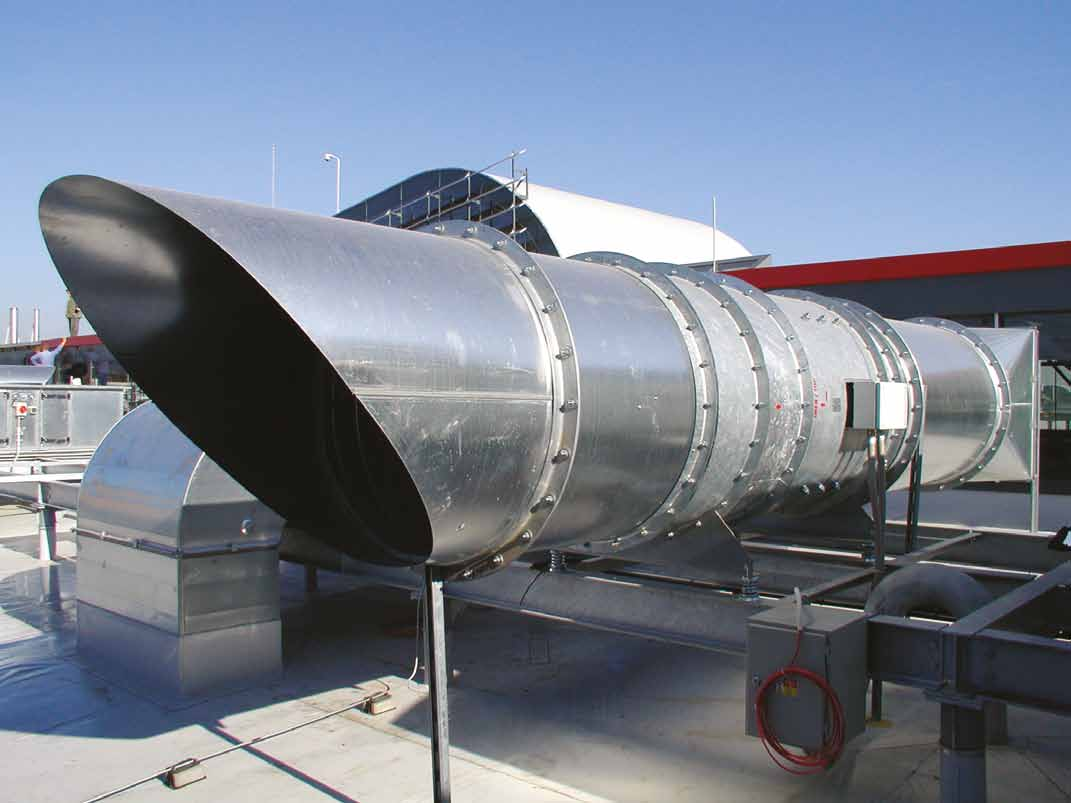

2 Komplett utbud av axialfläktar Oavsett vilka krav och tillämpningar du har är Systemairs axialfläktsortiment lika omfattande och heltäckande. Användningsområdena sträcker sig från stora shoppingcentra till tunnlar, underjordiska parkeringar och kollektivtrafiksystem världen över. Säkerhetsrelaterade fläktar, som rökgasfläktar och explosionsskyddade fläktar, ingår i vår kärnkompetens. En av förklaringarna till våra höga kvalitetsstandarder är vårt kvalitetsstyrningssystem, som är certifierat enligt ISO I vårt moderna centrum för forskning och utveckling utför vi tester enligt de internationella standarderna EN, ISO och AMCA. Med Systemair får du fördel av ett internationellt nätverk bestående av fler än 50 företag. Detta innebär att din kontaktperson aldrig är långt borta, vilket ger korta svarstider. Du är hjärtligt välkommen till vår tillverkningsanläggning för axialfläktar i Tyskland eller till vårt huvudkontor i Sverige, för att med egna ögon se våra höga kvalitetsstandarder. I den här katalogen ser du hela vårt spektrum av möjligheter. Ta en titt på marknadens kanske bästa axialfläktsortimentet, och lita på vår långa erfarenhet. Våra experter står till ditt förfogande! Systemair GmbH, Boxberg-Windischbuch, Tyskland 2

3 Innehåll Allmän teknisk beskrivning 6 Axialfläktar AXC, AXR 8 Axialrökgasfläktar 300 C/120 min AXC (B), AXR (B) 10 Lagerförda produkter AXC AXC (B) 12 Axialrökgasfläktar 400 C/120 min HA (F) 14 Axialrökgasfläktar 400 C/120 min AXC (F), AXR (F) 16 Axialrökgasfläktar 600 C/120 min HABV 18 Axialfläktar med motor utanför luftströmmen AXCBF 20 Explosionsskyddade axialfläktar AXC-EX, AXCBF-EX 22 Jetfläktar för parkeringsgarage AJR, AJ8, AJR (B), AJ8 (B) 26 Jetfläktar för parkeringsgarage AJR-TR 26 Tunneljetfläktar AJ (T) 28 Specialtillämpningar 32 Referenslista 33 Systemairs provningsrigg, Boxberg-Windischbuch, Tyskland Systemairs provningsrigg, Skinnskatteberg, Sverige 3

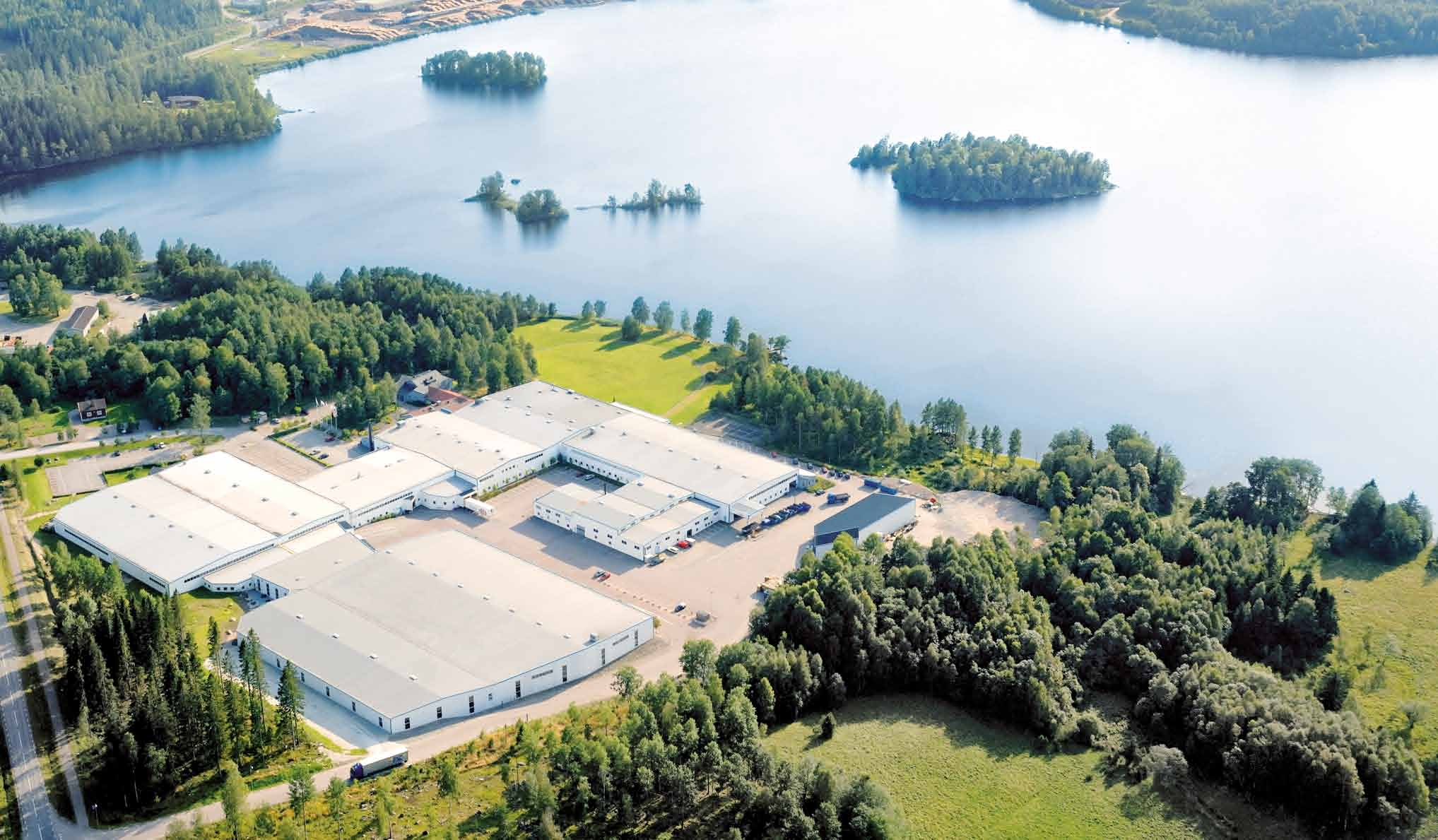

4 4 Systemair titel Systemair globalt Skinnskatteberg, Sverige: Koncernens huvudkontor, distributionscentral och största produktionsort. Här tillverkas fläktar och tillbehör, kompaktaggregat, luftridåer och värmeprodukter. Hässleholm, Sverige: VEAB tillverkar värmeprodukter för ventilationsanläggningar, mobila och stationära värmefläktar samt avfuktningsaggregat. Windischbuch, Tyskland: Distributionscentral för Systemair Tyskland, distributionscentral och produktionsort för ett stort urval av fläktar. Langenfeld, Tyskland Tillverkning av luftridåer och värmeprodukter. Ukmerge, Litauen: Tillverkning av ventilationsaggregat för bostäder och kompaktaggregat. Maribor, Slovenien: Specialiserad produktion av högtemperaturfläktar Hasselager, Danmark: Produktionsort för stora, moduluppbyggda ventilationsaggregat Bratislava, Slovakien: Produktion av luftdon och brandspjäll.

5 Systemair titel 5 Kvalitet: Systemair är certifierat enligt ISO 9001, ISO och ATEX. Våra test- och utvecklingslaboratorium tillhör Europas modernaste inrättningar. Mätningarna sker i enlighet med internationella standarder som AMCA och ISO. Spara energi sänk driftskostnaderna! Vårt märke Grön ventilation sitter på alla produkter som är särskilt energisnåla. Hos sådana produkter kombineras kostnadseffektivitet med energieffektivitet. Dal, Eidsvoll, Norge Hasselager, Danmark Skinnskatteberg, Sverige Hässleholm, Sverige Ukmerge, Litauen Bouctouche, Kanada Kansas City, USA Langenfeld, Tyskland Windischbuch, Tyskland Madrid, Spanien Bratislava, Slovakien Maribor, Slovenien Milano, Italien New Delhi, Indien Hyderabad, Indien Kuala Lumpur, Malaysia Kuala Lumpur, Malaysia: kanalfläktar och axialfläktar för den asiatiska marknaden. Greater Noida Ecotech Park, New Dehli, Indien Tillverkning av kanal-, axial- och boxfläktar, ventilationsaggregat samt produkter för luftdistribution. Hyderabad, Indien: Tillverkning av produkter för luftdistribution. Milano, Italien Produktion av ett brett sortiment av både vätske- och luftkylda produkter samt värmepumpar produkter för komfortkyla. Madrid, Spanien: Tillverkning av större ventilationsaggregat samt boxfläktar för marknader i Sydeuropa, Mellanöstern och Nordafrika Kansas City, USA: Produktion av axial- och takfläktar. Bouctouche, Kanada: Tillverkning av kanalfläktar och ventilationsaggregat samt luftavfuktare för bostäder för den nordamerikanska marknaden Dal, Eidsvoll, Norge: Här tillverkas ventilationsaggregat för den norska marknaden.

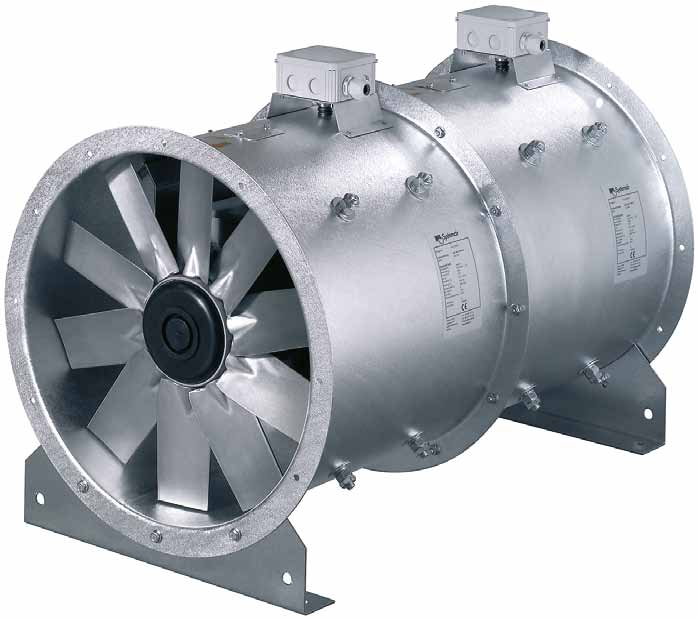

6 Allmän teknisk beskrivning Systemair erbjuder ett brett utbud av axialfläktar av olika konstruktion. För de flesta tillämpningar inom ventilation eller luftkonditionering kan man välja en fläkt från Systemair, liksom för många industriella och kommersiella tillämpningar. Några exempel är gruvdrift, tunnelventilation med verkligt reversibla fläkthjul, ventilation av parkeringsgarage, tillämpningar inom områden med explosionsrisk samt högtemperaturfläktar för evakuering av värme och rök i händelse av brand. Att hitta rätt lösning är viktigt i många avseenden. Att kunna lita på produkten och tillverkaren, säkerhet för tillämpningen, lägsta möjliga energiförbrukning, god och lämplig funktionalitet, god prisvärdhet, utrymmessnål konstruktion, leverans i rätt tid och många fler. I den här broschyren får du en överblick över vårt kompletta utbud av axialfläktar, så att du kan välja rätt fläkt för din tillämpning. Prestandakurvor och tekniska data för aktuella fläktar kan tas fram med produktväljaren som finns på vår hemsida Tillgängliga fläktserier Fläktserie Tillämpning Fläkthjulsdiameter (mm) -20 C/55 C 200 C 300 C/ 120 min 400 C/ 120 min AXC tilluft/frånluft* AXC (B) frånluft* AXC (F) frånluft* AXCBF Motor utanför luftströmmen C/ 120 min HA (F) frånluft HABV frånluft AJR / AJ8 strålventilation AJR (B) / strålventilation AJ8 (B) AXCEX tilluft/frånluft* AXCBF-EX frånluft strålventilation, AJ reversibel strålventilation, AJ (T) reversibel*... -P väggmontering D takmontering G högtryck * Reversibla varianter kan beställas Jetfläkt för parkeringsgarage Tunneljetfläkt Explosiv atmosfär Systemair arbetar enligt nedanstående standarder. Kvalitet ISO 9001: Kvalitetsstyrningssystem, övervakas av DQS-gruppen. Certifikat på DIN 24166: Tekniska leveransvillkor för fläktar. CE-märkning: CE-märkning är en obligatorisk märkning som anger överensstämmelse inom EES-området. Genom att CE-märka sina produkter intygar tillverkaren att artikeln uppfyller alla viktiga krav i relevanta EU-direktiv. 6

7 Provning: DIN ISO 5801: Industrifläktar - Kapacitetsprovning med standardiserade luftvägar DIN 24163: Fläktar - Kapacitetsprovning AMCA : Laboratoriemetoder för provning av fläktar för klassificering av aerodynamisk prestanda EN : System och komponenter för rök- och brandgaser - Krav för brandgasventilatorer - Mekanisk brandventilation ISO 13350: Jetfläktar Intyg om EU-överensstämmelse. Certifikat på I enlighet med maskindirektivet 98/37/EEG, bilaga IIA, fläktar för ventilation tillämpas nedanstående harmoniserade standarder. - EN : Maskinsäkerhet Maskiners elutrustning Del 1: Allmänna fordringar - EN 292-1: Maskinsäkerhet, konstruktion - EN 294: Maskinsäkerhet, säkerhetsavstånd - EN : Roterande elektriska maskiner Märkdata och driftegenskaper I enlighet med lågspänningsdirektivet 73/23/EEG och 93/68/ EEG tillämpas nedanstående harmoniserade standarder. - EN : Maskinsäkerhet Maskiners elutrustning Del 1: Allmänna fordringar - EN : Roterande elektriska maskiner - Kapslingsklasser för elektriska maskiner (IP-beteckning) I enlighet med EMC-direktivet 89/336/EEG och EMC-direktivet 93/68/EEG tillämpas nedanstående harmoniserade standarder. - EN och 6-3: Elektromagnetisk kompatibilitet Fläktinstallation med tillbehör REV (60 ) strömbrytare till/från SG Skydd RSA Ljuddämpare EV-AXC EVH (F400) EVH (F600) Flexibel anslutning AXC MP (4x vinkel 90 ) Fästen REV (B) strömbrytare till/från LRK Luftmanövrerat spjäll ESD-F Inloppskona MFA Monteringsfötter GFL Motfläns SD (4x) AV gummifästen FSD (4x) AV fjäderfästen 7

8 AXC AXC-G Axialfläktar AXC, AXR Standardegenskaper: AXC med aerofoil-fläkthjul, justerbar stigningsvinkel för maximal verkningsgrad Nav och blad av pressgjuten aluminium Långt hölje, varmförzinkat stål, enligt DIN EN ISO 1461 Spunna flänsar för god styvhet, enligt Eurovent 1/2 Kopplingsdosa IP65 monterad på höljets utsida för enkel kabeldragning Enfas- eller trefasmotorer IP55, isolationsklass F, enligt EN /IEC 85 Klarar kontinuerlig drifttemperatur upp till 55 C Inspektionshål för kontroll av rotationsriktning Fullt reversibel version av AXR kan beställas Kan beställas för 60 Hz Systemairs serie AXC/AXR medeltrycksaxialfläktar med långt hölje finns med fläkthjulsdiameter från 315 till 2000 mm. Ställbar stigningsvinkel ger brett prestandaområde och maximal flexibilitet att exakt matcha det aktuella luftflödesbehovet. Axialfläktarna AXC/AXR är prestandaprovade i Systemairs provningsrigg, enligt DIN ISO 5801, DIN och AMCA Fläkthjul med hög verkningsgrad AXC har aerofoil-fläkthjul av pressgjuten aluminium och finns med såväl full bladuppsättning som med ojämn bladdelning genom utelämnade blad, vilket gör det möjligt att anpassa fläkthjulet så att maximal verkningsgrad erhålls i den aktuella tillämpningen. Olika konfigurationer av fläkthjul och nav tillåter stora tryckfall. AXR-fläkthjul är fullt reversibla. Robust hölje Höljena på axialfläktarna AXC/ AXR är kraftiga och varmförzinkade, med spunna flänsar för god styvhet. Utförande med långt hölje finns som lagerförd produkt. Finns också med kort hölje och med ljudisolerat hölje. Motorer De inbyggda motorerna har PTCtermistorer för optimalt motorskydd. Motorer med ett eller två varvtal Kan varvtalsregleras med frekvensomvandlare. Flerstegsfläktar För större tryckfall erbjuder vi tvåstegsfläktar. Två fläktar i serie möjliggör större statiskt tryckfall. Beställningskod AXR AXC / G B Kvalitet Systemair är certifierat enligt ISO Systemair kvalitetsgranskas regelbundet av TÜV Süd. Garanti Systemair lämnar två års garanti på alla fläktmodeller AXC/AXR. Systemairs garantivillkor gäller. reversibel axialfläkt Två steg, två fläktar i serie Ljudisolerad 2-polig motor Bladsvinkel Antal blad Fläkthjulsdiameter Axialfläkt, enkelriktad 8

9 Flödesguide AXC Produktväljaren på AXC 55 C 2000 på begäran Storlek E E på begäran max. 900 Pa statiskt - 6-poler max. 720 Pa statiskt - 6-poler max Pa statiskt - 4-poler max Pa statiskt - 4-poler max. 750 Pa statiskt - 4-poler max. 600 Pa statiskt - 4-poler max. 500 Pa statiskt - 4-poler max Pa statiskt- 2-poler max. 400 Pa statiskt - 4-poler max Pa statiskt - 2-poler max. 950 Pa statiskt - 2-poler max Pa statiskt - 2-poler max. 750 Pa statiskt - 2-poler max. 600 Pa statiskt - 2-poler max. 450 Pa statiskt - 2-poler max. 350 Pa statiskt - 2-poler max. 300 Pa statiskt - 2-poler Luftflöde [m³/h] Storlek AXC-G max Pa statiskt - 6-poler max Pa statiskt - 6-poler max Pa statiskt - 4-poler max Pa statiskt - 4-poler max Pa statiskt - 4-poler max Pa statiskt - 4-poler max. 840 Pa statiskt - 4-poler max Pa statiskt - 2-poler max Pa statiskt - 2-poler max Pa statiskt - 2-poler max Pa statiskt - 2-poler max Pa statiskt - 2-poler max. 780 Pa statiskt - 2-poler max. 660 Pa statiskt - 2-poler Luftflöde [m³/h] 9

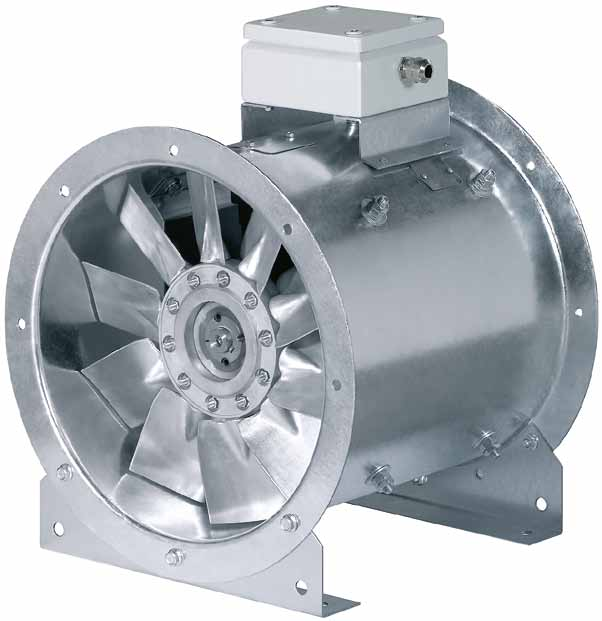

10 AXC (B) AXC (B)-G Axialrökgasfläktar AXC (B), AXR (B) AXC (B), AXR (B) axialrökgasfläktar certifierade för 300 C/120 min, enligt EN Standardegenskaper: AXC med aerofoil-fläkthjul med justerbar stigningsvinkel Nav och blad av pressgjuten aluminium Långt hölje, varmförzinkat stål, enligt DIN EN ISO 1461 Spunna flänsar för god styvhet, enligt Eurovent 1/2 Kopplingsdosa IP65 monterad på höljets utsida för enkel kabeldragning Motorer IP54, isolationsklass H, enligt EN /IEC 85 Lämpliga för drifttemperatur upp till 55 C kontinuerligt eller en gång vid 300 C/120 min Inspektionshål för kontroll av rotationsriktning Fullt reversibel version av AXR kan beställas Systemairs serie AXC (B), AXR (B) axialrökgasfläktar med långt hölje finns med fläkthjulsdiameter från 315 till 1600 mm. Ställbar stigningsvinkel ger brett prestandaområde och maximal flexibilitet att exakt matcha det aktuella luftflödesbehovet. Axialfläktarna AXC (B) och AXR (B) är prestandaprovade enligt DIN ISO 5801, DIN och AMCA vid Systemairs provningsrigg. Högtemperaturprovning vid Technical University Munich i Tyskland. Alla fläktar AXC (B) är CE-märkta och DIBt-godkända. Fläkthjul med hög verkningsgrad AXC har aerofoil-fläkthjul av pressgjuten aluminium och finns med såväl full bladuppsättning som med ojämn bladdelning genom utelämnade blad, vilket gör det möjligt att anpassa fläkthjulet så att maximal verkningsgrad erhålls i den aktuella tillämpningen. AXR-fläkthjul är fullt reversibla. Robust hölje Höljena på axialfläktarna AXC och AXR är kraftiga och varmförzinkade, med spunna flänsar för god styvhet. Utförande med långt hölje finns som lagerförd produkt. Motorer Motor i luftströmmen. Kan beställas med frekvensomvandlarstyrning endast för standardventilation. Motorer med ett eller två varvtal Beställningskod AXR AXC / 22-2 (B) - G B Flerstegsfläktar För högre tryckuppsättning erbjuder vi tvåstegsfläktar. Två fläktar i serie möjliggör högre statiskt tryck. Kvalitet Systemair är certifierat enligt ISO Systemair kvalitetsgranskas regelbundet av TÜV Süd. Garanti Systemair lämnar två års garanti på alla fläktmodeller AXC (B) och (B). Reversibel axialfläkt Två steg, två fläktar i serie Ljudisolerad 300 C/120 min 2-polig motor Bladvinkel Antal blad Fläkthjulsdiameter Axialfläkt, enkelriktad 10

11 Flödesguide AXC (B) för 300 C/120 min Produktväljaren på AXC (B) Storlek max. 900 Pa statiskt - 6-poler max. 720 Pa statiskt - 6-poler max Pa statiskt - 4-poler max Pa statiskt - 4-poler max. 750 Pa statiskt - 4-poler max. 600 Pa statiskt - 4-poler max. 500 Pa statiskt - 4-poler max. 400 Pa statiskt - 4-poler max Pa statiskt - 2-poler max. 950 Pa statiskt - 2-poler max. 750 Pa statiskt - 2-poler max. 600 Pa statiskt - 2-poler max. 450 Pa statiskt - 2-poler max. 350 Pa statiskt - 2-poler max. 300 Pa statiskt - 2-poler Luftflöde [m³/h] AXC (B)-G max Pa statiskt max Pa statiskt max Pa statiskt Storlek max Pa statiskt max Pa statiskt max Pa statiskt max. 840 Pa statiskt max Pa statiskt max Pa statiskt max Pa statiskt max Pa statiskt max Pa statiskt max. 780 Pa statiskt max. 660 Pa statiskt Luftflöde [m³/h] 11

12 Lagerförda produkter q v [m³/h] AXC standardtemperatur 55 C P s [Pa] /22-2 0,55 kw 2 315/32-2 1,1 kw 3 355/22-2 1,1 kw 4 355/32-2 1,5 kw 5 400/16-2 1,1 kw 6 400/24-2 2,2 kw 7 400/30-2 2,2 kw 8 450/ kw 9 500/12-2 2,2 kw ,55 1,11 1,66 2,22 2,77 3,33 3,88 q v [m³/s] P s [Pa] q v [m³/h] AXC standardtemperatur 55 C / kw /18-2 7,5 kw / kw / kw / ,5 kw ,38 2,77 4,16 5,55 6,94 8,33 9,72 11,11 q v [m³/s] Lagerförda produkter är ett utvalt sortiment med fasta bladvinklar, för vilka Systemair lagerhåller motorer för korta leveranstider. 12

13 Lagerförda produkter q v [m³/h] AXC standardtemperatur 55 C P s [Pa] /16-4 1,1 kw /20-4 1,5 kw /26-4 2,2 kw /18-4 2,2 kw / kw / kw /22-4 5,5 kw /18-4 7,5 kw / kw / kw /10-4 7,5 kw / kw ,77 5,55 8,33 11,11 13,88 16,66 19,44 22,22 q v [m³/s] / kw / ,5 kw / kw q v [m³/h] AXC (B) F300 P s [Pa] /32-2 1,1 kw 2 355/22-2 1,1 kw 3 400/16-2 1,1 kw 4 450/18-2 2,2 kw 5 500/12-2 2,2 kw / kw 7 560/18-2 7,5 kw / kw 9 630/16-4 1,1 kw /26-4 2,2 kw /18-4 2,2 kw / kw ,38 2,77 4,16 5,55 6,94 8,33 9,72 11,11 12,5 13,88 15,27 = 2-polig motor = 4-polig motor 8 q v [m³/s] / kw /28-4 7,5 kw /18-4 7,5 kw / kw Lagerförda produkter är ett utvalt sortiment med fasta bladvinklar, för vilka Systemair lagerhåller motorer för korta leveranstider /10-4 7,5 kw / kw 13

14 HA (F) Axialrökgasfläktar HA HA (F) axialrökgasfläktar certifierade för 400 C/120 min, enligt EN Standardegenskaper: Svetsade fläkthjul av stål Långt hölje, varmförzinkat stål, enligt DIN EN ISO 1461 Spunna flänsar för god styvhet, enligt Eurovent 1/2 Kopplingsdosa IP65 monterad på höljets utsida för enkel kabeldragning Motorer IP55, isolationsklass H, enligt EN /IEC 85 Klarar drifttemperatur upp till 55 C kontinuerligt eller en gång vid 400 C/120 min Inspektionshål för kontroll av rotationsriktning Systemairs serie HA (F) axialrökgasfläktar med långt hölje finns med fläkthjulsdiameter från 315 till 1600 mm. Axialfläktarna HA (F) är prestandaprovade i Systemairs provningsrigg, enligt DIN ISO 5801, DIN och AMCA Högtemperaturprovning vid Technical University Munich i Tyskland. Tre års garanti gör dem till ett säkert val. Fläkthjul Helsvetsade fläkthjul av stål, anpassade för att exakt matcha aktuella krav rörande luftflöde och tryck. Robust hölje Höljena på axialfläktarna HA (F) är kraftiga och varmförzinkade, med spunna flänsar för god styvhet. Motorer Motor i luftströmmen. Frekvensomvandlarstyrning endast för standardventilation. Motorer med ett eller två varvtal Tvåstegsfläktar För större tryck erbjuder vi tvåstegsfläktar. Två fläktar i serie möjliggör större statiskt tryck. HA (N) med ledskena för högre verkningsgrad Beställningskod HA / 22-2 (F) - G B Kvalitet Systemair är certifierat enligt ISO Systemair kvalitetsgranskas regelbundet av TÜV Süd. Garanti Systemair lämnar två års garanti på alla fläktmodeller HA (F). Systemairs garantivillkor gäller. Två steg, två fläktar i serie Ljudisolerad 400 C/120 min 2-polig motor Bladvinkel Antal blad Fläkthjulsdiameter Axialfläkt 14

15 Flödesguide HA för 400 C/120 min Produktväljaren på Storlek HA 400 C max. 880 Pa statiskt max. 600 Pa statiskt max Pa statiskt max. 750 Pa statiskt max. 640 Pa statiskt max. 510 Pa statiskt max. 370 Pa statiskt max. 310 Pa statiskt max. 790 Pa statiskt max. 800 Pa statiskt max. 540 Pa statiskt max. 440 Pa statiskt max. 410 Pa statiskt max. 300 Pa statiskt max. 300 Pa statiskt Luftflöde [m³/h] 15

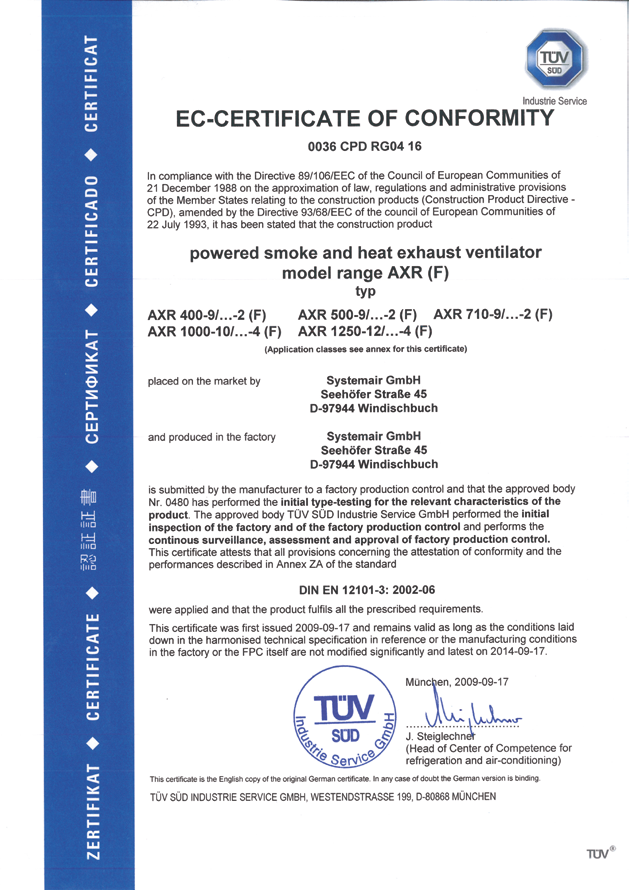

16 AXC (F) Axialrökgasfläktar AXC (F), AXR (F) AXC, AXR axialrökgasfläktar certifierade för 400 C/120 min, enligt EN Standardegenskaper: AXC med aerofoil-fläkthjul med justerbar stigningsvinkel, svetsas efter inställning Nav och blad av pressgjuten aluminium Långt hölje, varmförzinkat stål, enligt DIN EN ISO 1461 Spunna flänsar för god styvhet, enligt Eurovent 1/2 Kopplingsdosa IP65 monterad på höljets utsida för enkel kabeldragning Motorer IP55, isolationsklass H, enligt EN /IEC 85 Klarar drifttemperatur upp till 55 C kontinuerligt eller en gång vid 400 C/120 min Inspektionshål för kontroll av rotationsriktning Fullt reversibel version av AXR (F) kan beställas Systemairs serie AXC/AXR axialrökgasfläktar med långt hölje finns med fläkthjulsdiameter från 315 till 1600 mm. Den fabriksinställda stigningsvinkeln ger brett prestandaområde och maximal flexibilitet att exakt matcha det aktuella luftflödesbehovet. Axialfläktarna AXC/AXR är prestandaprovade i Systemairs provningsrigg, enligt DIN ISO 5801, DIN och AMCA Högtemperaturprovning vid BSRIA Institute, Storbritannien. Alla AXC (F)/AXR (F) är CE-märkta, ansökan om DIBt-godkännande har gjorts. Fläkthjul med hög verkningsgrad AXC har aerofoil-fläkthjul av pressgjuten aluminium och finns med såväl full bladuppsättning som med ojämn bladdelning genom utelämnade blad, vilket gör det möjligt att anpassa fläkthjulet så att maximal verkningsgrad erhålls i den aktuella tillämpningen. Robust hölje Höljena på axialfläktarna AXC/ AXR är kraftiga och varmförzinkade, med spunna flänsar för god styvhet. Utförande med långt hölje finns som standardprodukt. Motorer Motor i luftströmmen. Kan beställas med frekvensomvandlarstyrning endast för standardventilation. Motorer med ett eller två varvtal Beställningskod AXR AXC / 22-2 (F) - G B Flerstegsfläktar För större tryckuppsättning erbjuder vi tvåstegsfläktar. Två fläktar i serie möjliggör större statiskt tryck. Kvalitet Systemair är certifierat enligt ISO Systemair kvalitetsgranskas regelbundet av TÜV Süd. Garanti Systemair lämnar två års garanti på alla fläktmodeller AXC/AXR. Reversibel axialfläkt Två steg, två fläktar i serie Ljudisolerad 400 C/120 min 2-polig motor Bladvinkel Antal blad Fläkthjulsdiameter Axialfläkt, enkelriktad 16

17 Flödesguide AXC (F) för 400 C/120 min Produktväljaren på AXC (F) Storlek på begäran på begäran max. 870 Pa statiskt - 4-poler max. 750 Pa statiskt - 4-poler max. 620 Pa statiskt - 4-poler max. 550 Pa statiskt - 4-poler max. 420 Pa statiskt - 4-poler max. 820 Pa statiskt - 2-poler max. 790 Pa statiskt - 2-poler max. 650 Pa statiskt - 2-poler max. 740 Pa statiskt - 2-poler max. 600 Pa statiskt - 2-poler max. 415 Pa statiskt - 2-poler max. 320 Pa statiskt - 2-poler max. 300 Pa statiskt - 2-poler Luftflöde [m³/h] 17

18 HABV med inloppsledskena Axialrökgasfläktar HABV HABV axialrökgasfläktar certifierade för 600 C/120 min, enligt EN Standardegenskaper: Svetsade fläkthjul av stål Långt hölje, varmförzinkat stål, enligt DIN EN ISO 1461, med integrerad ledskena Spunna flänsar för god styvhet, enligt Eurovent 1/2 Kopplingsdosa i kylluftskanal för enkel kabeldragning, IP 65 Motorer IP55, isolationsklass F, enligt EN /IEC 85 Inkapslad motor utanför luftströmmen, med kylkanal Lämpliga för drifttemperatur upp till 55 C kontinuerligt eller en gång vid 600 C/120 min Systemairs serie HABV axialrökgasfläktar med långt hölje finns med fläkthjulsdiameter från 450 till 1800 mm. Stigningsvinkeln kan anges individuellt före tillverkning och ger brett prestandaområde och stor flexibilitet för exakt anpassning till luftflödesbehovet. Axialfläktarna HABV är prestandaprovade i Systemairs provningsrigg, enligt DIN ISO 5801, DIN och AMCA Högtemperaturprovning vid Technical University Munich i Tyskland. Alla HABV-fläktar är CE-märkta. Robust hölje Höljena på axialfläktarna HABV är kraftiga och varmförzinkade, med spunna flänsar för god styvhet. Integrerad inloppsledskena. Isolerat motorhölje med kylkanal för motorkylning. Motorer Motor utanför luftströmmen med isolerat motorhölje med kylkanal. Finns med motor med ett eller två varvtal. Kvalitet Systemair är certifierat enligt ISO Systemair kvalitetsgranskas regelbundet av TÜV Süd. Beställningskod HABV / 22-2 Garanti Systemair lämnar två års garanti på alla fläktmodeller HABV. Systemairs garantivillkor gäller. 2-polig motor Stigningsvinkel Antal blad Fläkthjulsdiameter Axialfläkt 600 /120 min 18

19 Flödesguide HABV för 600 C/120 min Storlek HABV 600 C max. 800 Pa statiskt - 8-poler max. 800 Pa statiskt - 6-poler max. 700 Pa statiskt - 6-poler max Pa statiskt - 4-poler max. 850 Pa statiskt - 4-poler max. 720 Pa statiskt - 4-poler max. 570 Pa statiskt - 4-poler max. 430 Pa statiskt - 4-poler max. 350 Pa statiskt - 4-poler max. 800 Pa statiskt - 2-poler max. 600 Pa statiskt - 2-poler max. 450 Pa statiskt - 2-poler max. 250 Pa statiskt - 2-poler Luftflöde [m³/h] 19

20 AXCBF Axialfläktar med motor utanför luftströmmen AXCBF Standardegenskaper: Aerofoil-fläkthjul med justerbar bladvinkel Nav och blad av pressgjuten aluminium Tvådelat hölje, varmförzinkat stål, enligt DIN EN ISO 1461 Spunna flänsar enligt Eurovent 1/2 Enfas- och trefasmotorer IP55, isolationsklass F, enligt EN /IEC 85. Kopplingsdosa monterad direkt på motorn. Klarar för drifttemperatur upp till 200 C. Systemair serie AXCBF medeltrycksaxialfläktar med motor utanför luftströmmen är utvecklade för atmosfär som antingen kräver specialmotorer eller där livslängden för en standardmotor skulle förkortas. Motorerna för AXCBF monteras utanför luftströmmen. Finns med fläkthjulsdiameter från 250 till 800 mm. Motorer Helkapslade, fläktkylda enfas- eller trefasmotorer monterade på fot, typ B3. Enfasmotorer kan varvtalsregleras med hjälp av transformator, med omgivningstemperatur högst 60 C. Kvalitet Systemair är certifierat enligt ISO Systemair kvalitetsgranskas regelbundet av TÜV Süd. Garanti Systemair lämnar två års garanti på alla fläktmodeller AXCBF. Robust hölje Höljena på axialfläktarna AXCBF med motor utanför luftströmmen är kraftiga och varmförzinkade, med spunna flänsar för god styvhet. Motorutrymmet gör det enkelt att komma åt motorns kopplingsdosa för kabeldragning. Beställningskod AXCBF 630 D 4-26 Bladvinkel 4-polig motor D = 400 V E = 230 V Fläkthjulsdiameter Axialfläkt med motor utanför luftströmmen 20

21 Flödesguide AXCBF axialfläkt med motor utanför luftströmmen q v [m³/h] P s [Pa] ,55 1,11 1,66 2,22 2,77 3,33 3,88 4,44 5 5,55 q v [m³/s] Lagerförd produkt Modell Kurvnummer Spänning/frekvens V/Hz Installerad motor kw Inbyggt motorskydd AXCBF 250D /50 0,37 PTC AXCBF 250D /50 0,25 PTC AXCBF 250E /50 0, AXCBF 250E /50 0, AXCBF 315D /50 0,75 PTC AXCBF 315D /50 0,25 PTC AXCBF 315E /50 0, AXCBF 315E /50 0, AXCBF 400D /50 2,2 PTC AXCBF 400D /50 0,55 PTC AXCBF 500D /50 4,0 PTC AXCBF 500D /50 1,1 PTC AXCBF 630D /50 2,2 PTC AXCBF 800D /50 4,0 PTC 21

22 AXC-EX AXCBF-EX Explosionsskyddade axialfläktar AXC-EX, AXCBF-EX Explosionsskyddade axialfläktar, ATEX-certifierade enligt EN Standardegenskaper: Explosionsklassificering II 2G c Ex d IIC T4 Aerofoil-fläkthjul med justerbar stigningsvinkel Nav och blad av pressgjuten aluminium Hölje av varmförzinkat stål, enligt DIN EN ISO 1461 AXC-EX: Spunna flänsar enligt Eurovent 1/2 AXCBF-EX: Borrade flänsar enligt Eurovent 1/2 Enfasmotorer (upp till 1,5 kw) och trefasmotorer IP55, isolationsklass F, enligt EN /IEC 85. Levereras med kopplingsdosa monterad på höljets utsida (AXC-EX). Tillåten omgivningstemperatur -20 till 40 C, utföranden för andra temperaturer kan beställas Motor Ex d kan varvtalsregleras med frekvensomvandlare. AXC-EX: Inspektionshål för kontroll av rotationsriktning AXCBF-EX med motor utanför luftströmmen Explosionsskydd Gas, ånga eller dimma som förekommer vid lagring, tillverkning eller hantering av antändliga ämnen bildar, tillsammans med luftens syre, explosiv blandning. Om denna blandning antänds inträffar explosion, som kan vara farlig för människor och/eller orsaka egendomsskada. Antändningskällor kan till exempel vara varma ytor, mekaniskt genererade gnistor, statisk elektricitet eller elinstallationer. I många länder har man utarbetat skyddsstandarder för att säkerställa god säkerhet. Inom Europeiska unionen har regelverken harmoniserats i EU-direktiven 94/9/EG (ATEX 95, 22 Brännbart material Antändning Syre Tre faktorer är nödvändiga för explosion utrustningsdirektiv, tillverkare eller importörer) och 99/92/ EG (ATEX 137, arbetsplatsdirektiv: drift av installationer, användare). Installatör Anställd Tillverkare Provningsenhet Myndighet Standardisering Kort uttryckt anges i dessa direktiv de åtgärder som ska vidtas för att undvika antändning av potentiellt explosiv blandning, alltså blandning som kan bli explosiv till följd av lokala förhållanden eller driftförhållanden. Erforderlig säkerhetsnivå beror på riskpotentialen i den aktuella installationen. I EU-direktiven indelas områden med explosionsrisk i zoner efter sannolikheten att explosiv blandning ska förekomma (i enlighet med IEC ). Gas, ånga, dimma Zon 0 Varaktighet av förekomst av explosiv atmosfär kontinuerligt, långvarigt, ofta Utrustningskategori 1G 1 ibland 2G 2 sällan och kortvarigt 3G I NEC (National Electrical Code) i USA och CEC (Canadian Electrical Code) i Kanada används indelningar i klasser och avdelningar, som kan avvika från EU-direktivens. Gas, ånga och dimma faller i klass 1, som sedan indelas i avdelning 1 och 2 och därefter i gasgrupper. Var uppmärksam på vilken standard som tillämpats (EU-direktiv eller NEC/CEC). Tillverkare av utrustning med potentiell antändningskälla (som elmotorer, roterande delar etc.) måste säkerställa att utrustningen uppfyller de säkerhetskrav som anges i relevanta direktiv och koder (grupp och kategori).

23 I EU-direktiven delas utrustningen in i grupper. Utrustning grupp I omfattar gruvsystem, där mycket hög eller hög säkerhet krävs. Utrustning grupp II omfattar andra områden med explosionsrisk och är indelad i kategorier från kategori 1 (mycket hög säkerhet, även vid oberoende av varandra uppträdande fel), kategori 2 (hög säkerhet, även vid fel) samt kategori 3 (normal säkerhet under normala driftförhållanden). Elektrisk utrustning kategori 2 måste genomgå EU-typgodkännande, som utförs av ett anmält organ. För elektrisk utrustning kategori 3 och icke elektrisk utrustning kan tillverkaren intyga överensstämmelse med kraven enligt relevant EU-direktiv. CEmärkning av utrustningen anger att den är tillverkad i enlighet med alla relevanta EU-direktiv. Utrustningsgrupp II är vidare indelad i explosionsgrupper. I Europa tillämpas IEC-systemet, där IIA är den grupp som har lägst risk, IIB har medelhög risk och IIC omfattar de mest flyktiga gaserna I NEC-direktiven, som används i Nordamerika, används den motsatta definitionsordningen, där grupp A är den grupp som har högst risk. Temperaturklasser fastställer högsta tillåtna yttemperatur för en produkt, till exempel elektrisk utrustning, vid omgivningstemperatur högst 40 C. Denna temperatur ska alltid vara lägre än antändningstemperaturen för den blandning av gas/luft eller gas/ånga i vilken utrustningen används. Antändningstemperaturen är den lägsta temperatur vid vilken en varm yta kan antända den aktuella explosiva atmosfären. Antändliga gaser och ångor indelas efter antändlighet i temperaturklasserna T1 till T6. Max. yttemperatur för olika temperaturklasser Temperaturklass Några exempel på gasgrupper och temperaturklasser Material Explosivitetsgräns (volymprocent, LEL- UEL)* Temperaturklass Explosions-/gasgrupp (IEC) Propan 1,7 10,8 T1 IIA Etanol 3,3 19 T2 IIB Väte 4 77 T1 IIC Acetylen 2,3 100 T2 IIC Metan 4,4 17 T1 IIA * utdrag ur tabellen över antändliga vätskor och gaser av E. Brandes och W. Möller, LEL UEL (nedre explosivitetsgräns, övre explosivitetsgräns) Icke gnistbildande apparatur, "na" Förhöjd säkerhet "e" Flamsäkert hölje "d" Antändningstemperatur för olika gasblandningar Nomenklatur Region Typ av antändningsskydd Installationsort Ex na IEC, EU Zon 2 Ex e IEC, EU Zon 1 Ex d IEC, EU Zon 1 Tillåten yttemperatur för elektrisk utrustning T1 > 450 C 450 C T2 > > 450 C 300 C T3 > > 300 C 200 C T4 > > 200 C 135 C T5 > > 135 C 100 C T6 > 85...> 100 C 85 C Princip Förebygg gnistbildning Förhindra för hög temperatur samt förekomst av gnistor Hölje som motstår explosion inne i apparat Tillämpad standard IEC/EN IEC/EN IEC/EN

24 Explosionsskyddade axialfläktar AXC-EX, AXCBF-EX Märkning av explosions skyddade fläktar Inom Europa måste minst nedanstående uppgifter finnas. a) CE-märke b) kodnummer för certifieringsorgan c) Ex-märkning, grupp, kategori och märkning (G) för gas eller (D) för damm d) temperaturområde för omgivande luft Kvalitet Systemair är certifierat enligt ISO Prototypprovningsinstitut: SIRA Test and certification Ltd. Rake Lane, Ecclestone Chester, CH4 9JN, England Registreringsnummer 0518 Inspektionscertifikatnummer för EUprototypprovning (SIRA 07ATEX6341X) Kontrollinstitut ZELM Ex e. K. Prüf- und Zertifizierungsstelle Siekgraben 56 D Braunschweig Registreringsnummer 0820 Garanti Systemair lämnar två års garanti på alla fläktmodeller AXC-EX/ AXCBF-EX. Lagerförd produktserie AXC-EX (400 V/50 Hz) Ex d Storlek Antal poler Bladvinkel Motor kw , , , , , , , , , , , , , , Lagerförd produktserie AXCBF-EX (400 V/50 Hz) Ex d Storlek Antal poler Bladvinkel Motor kw , , , , , , , , ,

25 Flödesguide AXC-EX explosionsskyddad AXC-EX Storlek max. 634 Pa statiskt - 6-poler max. 500 Pa statiskt - 6-poler max Pa statiskt - 4-poler max. 736 Pa statiskt - 4-poler max. 716 Pa statiskt - 4-poler max. 578 Pa statiskt - 4-poler max. 458 Pa statiskt - 4-poler max. 362 Pa statiskt - 4-poler max Pa statiskt - 2-poler max. 916 Pa statiskt - 2-poler max. 730 Pa statiskt - 2-poler max. 524 Pa statiskt - 2-poler max. 354 Pa statiskt - 2-poler max. 354 Pa statiskt - 2-poler max. 280 Pa statiskt - 2-poler Luftflöde [m³/h] Beställningskod AXCBF-EX AXC-EX 560-9/ polig motor Bladvinkel Antal blad Fläkthjulsdiameter Explosionsskyddad axialfläkt 25

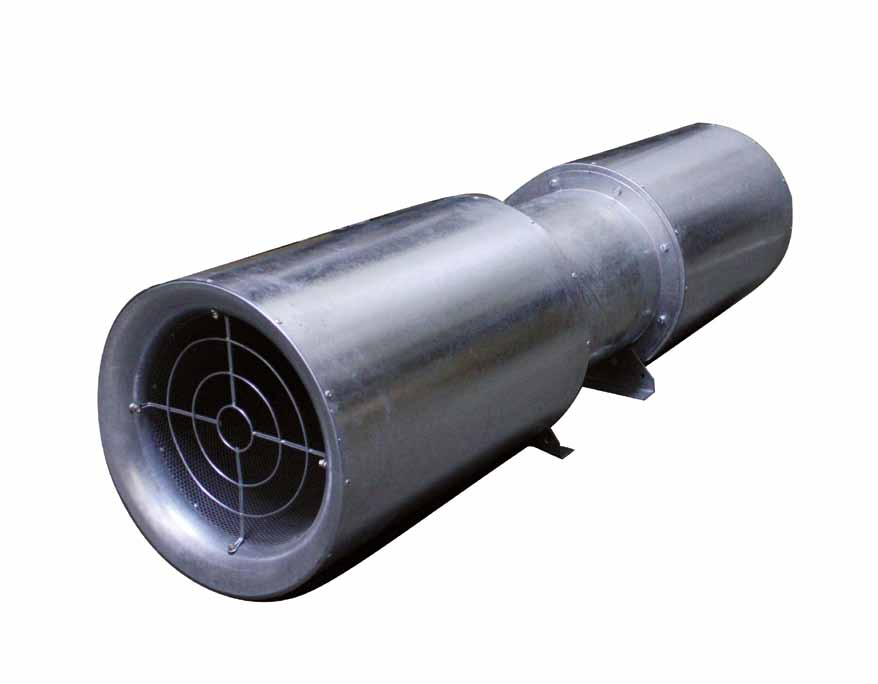

26 AJ8 AJR AJR-TR Jetfläktar för garageventilation AJ8, AJR, AJR-TR Standardegenskaper: AJ8, AJR: Justerbara aerofoil-fläkthjul för maximal verkningsgrad Hölje tillverkat av galvaniserad stålplåt, fullständigt ljudisolerat Motorer IP54, isolationsklass H (rökevakuering); motorer IP55, isolationsklass F (CO-evakuering), enligt EN /IEC 85 Klarar drifttemperatur upp till 55 C kontinuerligt (CO-evakuering) eller en gång vid 300 C/120 min (version ISO H) Lättåtkomlig kopplingsdosa på fläktens ytterhölje, min. IP66 Förmonterade monteringskonsoler för säker och enkel takmontering Fläktmodulen kan demonteras även efter installation, för enkelt underhåll AJR-TR: Motorer IP55, isolationsklass H Systemairs jetfläktar ger bästa systemprestanda till låg installations- och driftkostnad. De finns med fläkthjulsdiameter 315, 355 respektive 400 mm. Systemet ger både daglig ventilation och rökevakuering. Ljuddämparna har integrerade inloppskonor för rakt luftflöde. Det ljuddämpande materialet är icke brännbart enligt DIN 4102, och uppfyller EU:s riktlinje 97/69. Som tillbehör finns luftriktare på utloppssidan Säkerheten först Dessa fläktar med dubbel funktion säkerställer snabb rökevakuering och rökkylning och begränsar rökspridningen vid brand. Detta ger bättre rökkontroll jämfört med konventionella system. Systemairs jetfläktar är provade enligt EN och är CE-märkta. AJR, AJ8 är DIBt-godkända. Kostnadseffektiv lösning Jetfläktsystem kräver inget kostsamt och komplext kanalsystem. Det innebär att man sparar ännu mer på avluftsfläktar, tack vare att motståndet i systemet blir mindre. Ventilation som aktiveras av CO-detektorer möjliggör energisnål drift. CFD-analys Mot en avgift erbjuder Systemair noggrann CFD-simulering i alla projekt. Avgiften dras av från beställningssumman. Sådan simulering är nödvändig för att fastställa optimala prestanda för systemet. Styrsystem Systemairs skräddarsydda styrsystem uppfyller kraven i just ditt specifika projekt. CO-sensorer anpassar ventilationsflödet efter behovet. Vid användning för rökevakuering måste styrsystemet anslutas till branddetekteringssystemet. Garanti Systemair lämnar tre års garanti på alla fläktmodeller AJR, AJ8. Systemairs garantivillkor gäller. Beställningskod Beställningskod AJR-TR AJR AJ /4 (TR) Fullt reversibel AJR-TR AJR AJ /4 (B) (TR) Fullt reversibel 2-/4-polig motor 300 C/120 min Fläkthjulsdiameter 2-/4-polig motor Jetfläktar för garageventilation (R) rund eller (8) åttakantig Fläkthjulsdiameter Jetfläktar för garageventilation (R) rund eller (8) åttakantig 26
