1 ROTATIONSGRIND GA2-TM KATALOG GASTOP PREMIUM

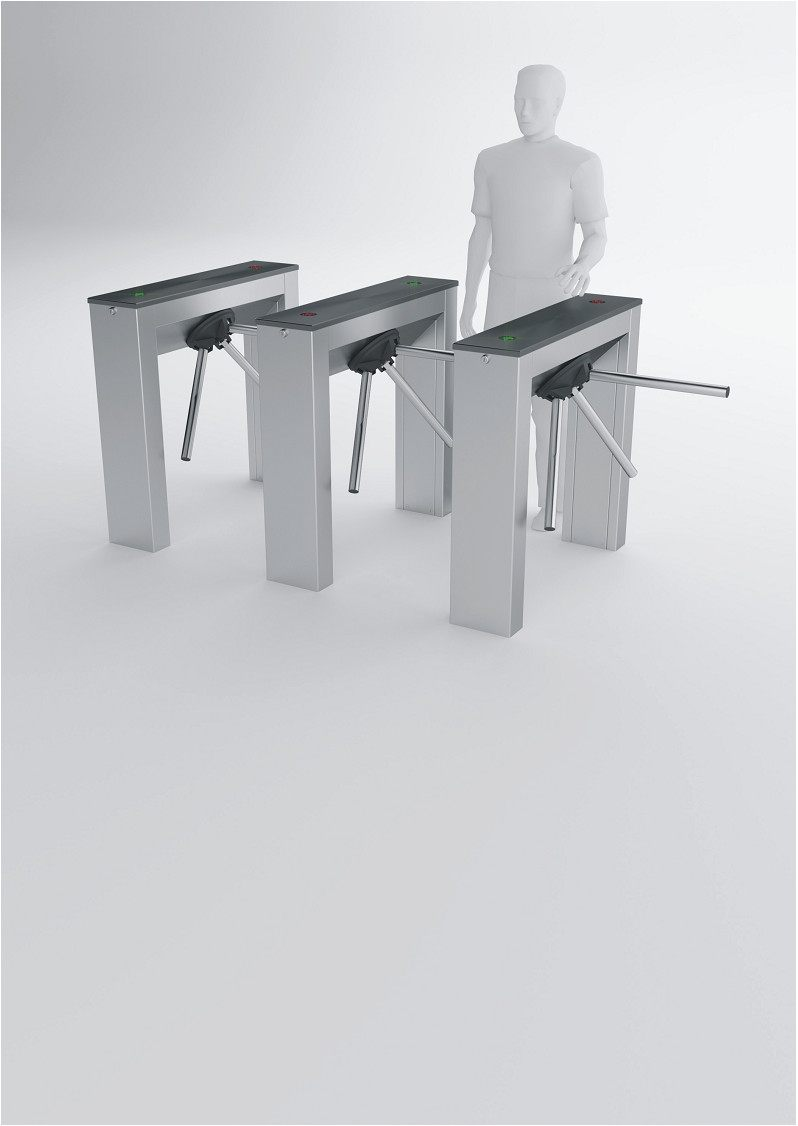

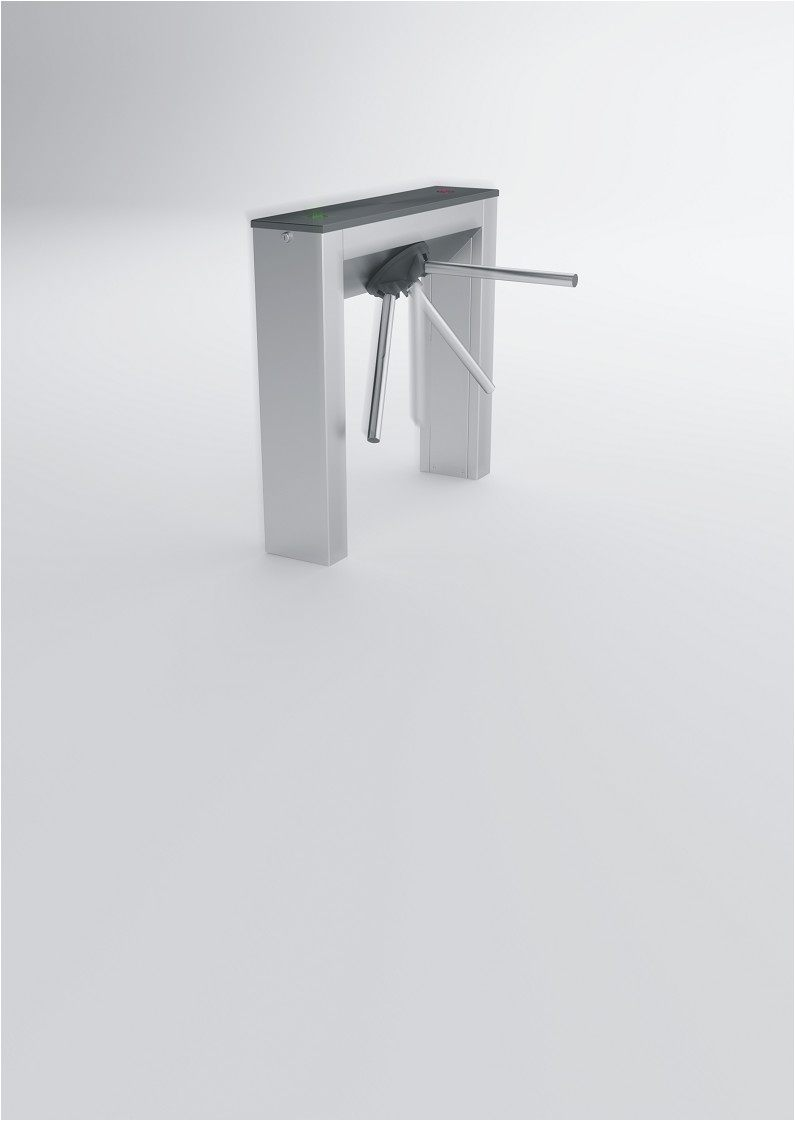

2 Enhetens användning och beskrivning GA2-TM vändkorset är designat för att hjälpa till vid tillträdeskontroll inne i byggnader. Produkterna är avsedda för samverkan med elektroniska system för persontrafik och personlig tillträdeskontroll. Styrningsanordningar (dvs. läsare, knapp, elektronisk kontroll, infraröd fjärrkontroll) kan monteras på grinden. Enheterna är avsedda för kontinuerlig drift Enhetens huvudsakliga uppgift är att stödja persontrafik i byggnader, vid biljettkontroll och avgifter (t.ex. i idrottsanläggningar, showanläggningar, utställningar, teatrar, biografer), tillgång och tid närvaro på arbetsplatser (t.ex. särskilda i fabriker, kontor).

3 GA2-TM Beskrivning (1) Övre kåpa tillverkad i rostfritt stål*. Efter öppnandet är tillgång till enhetens mekanism möjlig (2) Husets lås skyddar mot att obehöriga personer får tillgång (nyckellås), (3) Huset är tillverkat i rostfritt stål* (4) Informativa pictogram - visar status för mekanismen som låser i varje riktning (grön pil/rött kors). (5) Anslutning till vändkorset (mekanism täckt med ett lock av ABS-plast, svart) (6) Grindens armar är gjorda av rostfritt stål * avslutas med svarta lock. Gröna pilar på ritningen visar riktningarna för fotgängarens passageriktning (rotationsriktning), en orange pil visar armens fällningsriktning för grindar med DA-funktion - som kallas Drop Arm-funktion, (7) Egenskaper för fastsättande av höljet till fundamentet. * - stål tillverkat enligt den europeiska normen EN-10088

4 Funktion Vändkorsen är utrustade med en mekanism som styrs av ett elektronisk processorchip. Processorns chip, efter att ha fått en signal från en extern enhet (t.ex. kortläsare, / knapp - 0V-signal (max 0,5 sek och kontrollerat armens position)), tar kontroll över låsning och upplåsning av grindens armar. Vändkorsets positionsmätning möjliggör smidig drift och en effektivt fungerande enhet. Enhetens chip sänder en återkoppling av grindarmarnas rotationsriktning per enskild korsning. Enheten har mekaniskt system som stödjer styrning av trafik i båda riktningar, dvs. att en enhet kan anslutas med regulatorer för varje passage för sig. Anordningen är också utrustad med en elektromekanism som stöder rörelse och koppling.

5 Huvudfunktioner PICTOGRAM Visuell information visar upplåst eller låst status för enhetens armrörelser. Grön pil meddelar att grinden är upplåst för passage. Rött kryss informerar om att grinden är låst för passage. KONTROLL AV IN- OCH UTPASSAGE Mekanismen i enheten är utrustad med en hjälpkontroll vid flöde i båda riktningarna (inträde/utträde för den kontrollerade zonen. Två separata kontrollsystem kan anslutas (t.ex. läsare/regulatorer) för varje rörelseriktning för fotgängare. BAKÅTVÄNT RÖRELSELÅSNING Låsning av bakåtrörelse inaktiverar vändkorsets rotation i motsatt riktning mot en definierad punkt av den externa styranordningen. STÖDARMARNAS ROTATIONSRÖRELSE Stödarmarnas roterande rörelse är ett mekaniskt system som återgår till standardläget, som kallas nollposition. Stödsystemet består av motor, säkerhetskoppling och en växel. Rotationen styrs i hastighet beroende på rotorns position som tillåter en väl fungerande funktion av enheten.

6 Funktioner MEKANISM Mekanisk armrörelsestöd. Mekaniskt stöd för rotorpositionering. Avtagbara armar för transportändamål. Mätsystem för att verifiera positionen av armen. Upplåsning av låssystemet i fall av spänningsfall. Fallande arm vid strömavbrott (endast DA modeller) ELEKTRONISK KRETS Styrningsingång för den första riktningen (t.ex. för anslutning av en kortläsare och en styrknapp). Styrningsingång för den andra riktningen (t.ex. för anslutning av en kortläsare och en styrknapp). Möjlighet att kalibrera och styra driften av enheten. Kontaktdon för programmering av processorn. KONTROLLSYSTEMETS MJUKVARA Funktion av drift för persontrafik I båda riktningarna. Funktion av att minnas externa signaler under en personpassage med cykel. KONSTRUKTION Förenklad montering till fundamentet med limmade ankarbultar (ankarbultar ingår ej). TEKNISKA PARAMETERAR Spänningsmatning: ~24VAC Maximal strömförbrukning (VA): 75 VA Maximal strömförbrukning: 2,2 A Styrsignal: (max. 0.5 sek) Kvitteringssignal: 0V Arbetstemperatur: 0 do +50 st. C Lagringstemperatur: -30 do +60 st.c Maximal luftfuktighet: 10-80% Arbetsmiljö: inomhus IP isoleringsskydd: IP 43 Nettovikt: ~60kg

7 Systemet dropping arms 'DA' Fasta armar Enheten är utrustad med armar fixerade på ett roterande huvud. Dropping arms 'DA' funktion Enheten är utrustad med en mekanism för att släppa armen placerad vid "0" läge, i fall av spänningsfall. Produktversioner (uförande) ROSTFRITT STÅL N Enhetens hölje tillverkat av slipat rostfritt stål AISI 304. VARMFÖRZINKAT STÅL O Enhetens yttre hölje tillverkat av förzinkat stål. Produktversioner PULVERLACKERAT STÅL M Enhetens yttre hölje tillverkat av pulverlackerat stål i valfri RAL-färg. MODELL ROSTFRITT STÅL VFZ STÅL PULVERLACKERAT STÅL DA FUNKTION GA2-TM-N* GA2-TM-M* GA2-TM-O* GA2-TM-DA-N* GA2-TM-DA-M* GA2-TM-DA-O* Tillvalsutrustning Kontrollpanel Strömförsörjning 230/24V Distributor All information som ges här i gäller för tidpunkten för publicering. GASTOP förbehåller sig rätten att införa ändringar i erbjudandet häri, om båda modellerna samt deras konstruktion och utrustning. Detta dokument utgör inte ett erbjudande som förstås av lagen och publiceras endast för information. Utrustningsversioner som presenteras i denna katalog är kanske inte tillgängliga. Visualiseringar och bilder på produkter som presenteras här kanske inte visar tekniska lösningar som antagits, egenskaper hos material eller färger som används i detalj. För att definiera de ovannämnda parametrarna, är det tillrådligt att vända sig till en auktoriserad distributör eller enhetens producenten direkt för mer information. All Rights Reserved to GASTOP LTD
