ALASKA VIKING. Montering, -bruks och underhållsanvisning för Gasolgrill ALASKA VIKING GG REGULATORN SÄLJS SEPARAT

Transkript

1 ALASKA VIKING Montering, -bruks och underhållsanvisning för Gasolgrill ALASKA VIKING GG REGULATORN SÄLJS SEPARAT Läs denna användarhandbok och gör dig bekant med produkten innan grillen tas i bruk. Spara användarhandbokenför framtida användning. Notera : Denna grill är inte avsedd att vara en del av en fast installation i ett fordon eller en båt.

2 Innehållsförteckning Varningar Tekniska data Gaskategori Komponentöversikt Komponentlista Monteringsanvisning Ansluta gasen Läcktest Tända grillen Tips Varningar Fettbrand Underhåll Rengöring Felsökning Konsumentkontakt VARNING!! Om du inte följer anvisningarna i denna användarhandbok riskerar du allvarliga skador på personer och fasta installationer. En del av grillens delar kan vara vassa. Var försiktig, och använd nödvändig skyddsutrustning (handskar) vid monteringen. Grillen är bara avsedd att användas utomhus på väl ventilerade platser. Åtkomliga delar på grillen blir mycket varma när du använder den. Håll barn och andra som behöver tillsyn på säkert avstånd. Flytta inte grillen medan du använder den eller medan gasflaskan är ansluten. Stäng av gasmatningen på regulatorn efter användningen och koppla loss den från gasflaskan. Ändring av grillen kan orsaka fara och upphäver reklamationsrätten på grillen. Ställ aldrig gasflaskan under grillen när du använder den. En gasläcka kan orsaka allvarliga skador. Ställ gasflaskan bredvid grillen när du använder den. 2 Nordic Season

3 TEKNISKA DATA Total effekt: 17,5 kw. (Huvudbrännere 4 x 3,5 kw) (Infrarød sidebrenner 3,5 kw) Gasförbrukning: 1275 gram/time. (Huvudbrånnere 4 x 255 gram/time) (Infraröd sidobränner 255 gram/time) Slang och regulator(ingår ej): Ska vara godkända enligt gällande SS-EN-normer. Gasflaska (ingår ej): Använd standardflaska godkänd för användning i Sverige, helst 10/11 kg. Även om både butan- och propangas kan användas rekommenderar vi att du använder propan i Sverige. Gaskategoriinformaton För anvendning i (land) Ventil str Gas typ Gaskategori BE,CZ,FR,IE,IT,ES, CH,GB,SI,PT Dia. 0,9mm Butan (28~30) mbar Propan 37 mbar; Kategori I3+(28-30/37) GB,DK,FI,NL,NO,RO,SI, SE, CZ,DE,IT Dia. 0,9mm G30(Butan),G31(Propan) och blandingar av dissa, LPG 30mbar Kategori I3B/P(30) AT,CH,CZ,DE Dia. 0,80mm G30(Butan),G31(Propan) och blandingar av dissa, LPG 50mbar Kategori I3B/P(50) Denna produkt är tillverkad enligt European Gas Aplliance Standard SS-EN 498 och SS-EN 484 och har CE-certifiering. Nordic Season 3

4 DELE OVERSIKT 4 Nordic Season

5 DELELISTE Nr. Beskrivning Antal Nr. Beskrivning Antal A Bottenplåt 1 U Fettkopp sidobrännare 1 B Låsbara hjul 2 V Höger sidobord 1 C Hjulaxel 1 W Islåda 1 D Hjul 2 X Skärbräda 1 E Hjulkapsel 2 Y Grillgaller 3 F Dörrmagnet 1 Z Flamdämpare 7 G Sidoplåt vänster 1 AA Värmegaller 1 H Sidoplåt höger 1 BB Dörrhandtag 1 I Bakplåt skåp 1 CC Fäste för dörrhandtag 2 J Stödstag skåp 1 DD LED-lampa 1 K Dörr 1 EE Vindskydd 1 L Fäste för fettkoppshållare 1 AAAA Fäste för grillspjutmotor 1 M Fettbricka 1 BBBB Grillspjut 1 N Fettkopp 1 CCCC Balansvikt 1 O Grillkropp 1 DDDD Motor for grillspjut 1 P Vänster sidobord 1 EEEEE Hylsa för grillspjut 1 Q R Främre stödstag för sidobord med sidobrännare Bakre stödstag för sidobord med sidobrännare S Keramisk infraröd sidobrännare 1 T Grillgaller sidobrännare 1 1 FFFFF Fästgafflar för grillspjut 1 1 Nordic Season 5

6 MONTERINGSANVISNING FÖLJ DENNA MONTERINGSAN- VISNING STEG FÖR STEG. PÅ GRUND AV TUNGA LYFT REKOMMENDERAR VI ATT MINST 2 PERSONER UTFÖR MONTERINGEN. OBS! Var försiktig om du använder elverktyg vid monteringen. Styrkan i dem kan förstöra skruvarna!! MONTERINGSVERKTYG: Stjärnskruvmejsel Skiftnyckel / Fastnyckel Følgene skruer, skiver og muttere følger med grillen og skal monteres AAA Skruv M6 x 30 4 BBB Skruv M6 x CCC Skruv M4 x 10 6 DDD Planbricka M6 43 EEE Låsbricka M6 33 FFF Planbricka M4 4 GGG Låsmutter M10 2 HHH Distanshylsa 2 KKK Batteri 1 LLL Skruv M6 x 15 2 MMM Mutter M4 2 NNN Låsbricka M4 2 6 Nordic Season

7 Ta ut alla delar ur kartongen. Kontrollera mot komponentlistan att alla delar finns med. Följ ordningen i denna anvisning steg för steg. Då undeviker du felmontering. Var försiktig när du använder elverktyg. Kraften i dem kan förstöra skruvarna. Montera alla spruvar i respektive steg och drag åt dem innan du börjar med nästa steg i anvisningen. Steg 1. Montera de två låsbara hjulen (B) på bottenplåten (A). Kontrollera att hjulen är låsta. Använd skruv (BBB), låsbricka (EEE) och planbricka (DDD), totalt 8 av varje. Placera hjulaxeln (C) i hålen enligt bilden. Skjut in en hylsa (HHH) på varje sida av hjulaxeln. Trä på hjulen (D) och fäst allt med muttrar (GGG) Sätt fast hjulkapslarna (E) på varje sida. Steg 2. Monter a dörrmagneten (F) på bottenplåten (A) enligt bilden. Använd skruvar (CC) och planbrickor (FF). Steg 3. Lossa de 3 förmonterade skruvarna i bottenplåten (A). Skruva ut den ca 3/4. Skjut in vänster sidoplåt (G) från sidan så att du kan dra åt skruvarna. Upprepa proceduren med höger sidoplåt (H). Steg 4. Montera bakplåten (I) på bottenplåten (A) enligt bilden. Använd skruvar (BBB) och planbrickor (DDD). Fäst bakplåten (I) i vänster sidoplåt (G) och höger sidoplåt (H) enligt bilden. Använd skruvar (BBB) och planbrickor (DDD) Nordic Season 7

8 Steg 5. Montera skåpets stödstag (J) enligt bilden. Använd skruvar (BBB), låsbrickor (EEE) och planbrickor (DDD). Steg 6. Monter a dörrhandtaget (BB) och fästena för dörrhandtagen enligt bilden. Använd skruvar (BBB), låsbrickor (EEE) och planbrickor (DDD). Steg 7. Fäst dörren (K) i bottenplåten först. Pressa in tappen i dörrens ovansida och skjut in den så att tappen glider in i motsvarande hål. Kontrollera att dörrmagneten håller dörren på plats. Steg 8. Montera fästet för fettkoppshållaren (K) i höger sidoplåt (H) enligt bilden. Använd skruvar (BBB) och planbrickor (DDD). Placera fettkoppen enligt bilden.. 8 Nordic Season

9 Steg 9. Placera grillkroppen (O) uppe på skåpet enligt bilden. Detta steg bör utföras av två personer på grund av grillkroppens tyngd. Steg 10. Montera den infraröda sidobrännaren (S) i sidobordet (P) enligt bilden. Använd skruvar (CCC), planbrickor (FFF), sprängbrickor (NNN) och muttrar (MMM). Steg 11. Montera främre (Q) och bakre (R) stödstag i sidobordet med brännare (P) enligt bilden. Använd skruvar (BB), låsbrickor (EE) och planbrickor (DD). Steg 12. Fäst vänster sidobord (P) på grillkroppen enligt bilden. Använd skruvar (BBB), låsbrickor (EEE) och planbrickor (DDD). Fäst sidobordet i fronten enligt bilden med en skruv (LLL). Steg 13. Fäst fästvinkeln med den flexibla gasslangen i metall (förmonterad) i hålen i stödstaget (Q) enligt bilden. Använd skruvar (BBB), låsbrickor (EEE) och planbrickor (DDD). Nordic Season 9

10 Steg 14. Montera tändkabeln på elektroden enligt bilden till höger. Kontrollera att den sitter ordentligt fast och att kabeln inte berör delar som blir varma. Steg 15. Lossa de förmonterade skruvarna i stödstagen (Q) och (R). Skruva ut dem ca 3/4. Skjut in vindskyddet (EE) enligt bilden. Drag åt skruvarna. Fäst vindskyddet (EE) enligt bilden. Använd skruvar (CCC). Steg 16. Fäst sidobrännarens fettkopp (U) enligt bilden. Placera sidobrännarens grillgaller (T) enligt bilden. Steg 17. Montera höger sidobord (V) enligt bilden. Använd skruvar (BBB), låsbrickor (EEE) och planbrickor (DDD). OBS! Du skruvar skruvarna från grillkroppens insida! Montera sidobordets front med 1 skruv (LLL) enligt bilden. Steg 18. Placera islådan (W) enligt bilden. Placera skärbrädan (X) enligt bilden. Steg 19. Placera flamdämparna (Z) enligt bilden. Placera grillgallren (Y) enligt bilden. Placera värmehyllan (AA) enligt bilden. 10 Nordic Season

11 Steg 20. Placera fettbrickan (M) i spåren under grillkroppen (O) enligt bilden. Steg 21. Öppna tändarknappen och lägg det medföljande batteriet (KK) med minussidan nedåt i hålet. Sätt tillbaka tändarknappen. Kontrollera att tändaren fungerar. Om så inte skulle vara fallet ska du försöka med ett annat batteri. Steg 22. Placera LED-lampan (DD) i hålet i höger sidobord. Lampan ska stå fritt så att du kan röra ljuset vid behov. Montera batteridrivet roterande grillspjut. Steg 23. Skjut in fästgafflarna (FFFF), balansvikten (CCCC) och hylsan (EEEE) på grillspjutet (BBBB). Steg 24. Montera fästet (AAAA) med de förmonterade skruvarna, brixckorna och muttrarna enligt bilden OBS! Ska monteras på vänster sida!. Placera motorn (DDDD) i fästet (AAAA) och fäst grillspjutet i motorn enligt bilden. OBS! Batteri för grillspjutotorn medföljer ej! Nordic Season 11

12 ANSLUTNING AV GASOL Innan grillen tas i bruk måste gasläckagetest utföras ( se eget avsnitt) Regulator och slang Regulator och slang måste vara CE-godkänd och uppfylla EN krav för landet där den används Gasslangen får inte överstiga 150 cm i längd. Kontrollera gasslangen regelbundet för sprickor, skador och poröshet. Använd aldrig en skadad gasslang. Kontrollera att den rörliga plastdelen på regulator är intakt och att den inte blir skadad av varma delar på grillen. Gasolflaska Använd en gasflaska som är godkänd och passar till medföljande regulator. Denna kan köpas på välsorterade bensinstationer och järnhandlare i Sverige. Flaska på minst 6 kg rekommenderas Se till att gasolflaskan är på en fast, plan yta, och är lägre än anslutningen. För användning i Sverige rekommenderas propangas men grillen kan också användas med butangas. Propangas är den vanligaste förekommande gasolsorten i Sverige. Butan är inte speciellt lämpad att användas vid låga temperaturer. Följande gastyper kan användas till denna grill: I3+ : Butan 28-30mbar Propan 37mbar I3B/P(30) : G30(Butan),G31(Propan) och blandingar av dissa, LPG 28-30mbar I3B/P(50) : G30(Butan),G31(Propan) och blandingar av dissa, LPG 50mbar I3B/P(37) : G30(Butan),G31(Propan) och blandingar av dissa, LPG 37mbar Montera slang och regulator till grillen. Följ monteringsanvisning som medföljer regulatorsatsen. 12 Nordic Season

13 Viktig! Läcktest. Innan grillen tas i bruk måste en noggrann läcktest göras. Motsvarande test bör göras varje gång gasflaska, regulator eller slang byts och annars efter att grillen inte varit i bruk under en längre period. Gör en blandning av två delar diskmedel och en del vatten Släcka alla löppna lågor, värmekällor och cigaretter i närheten av där läcktestet ska utföras. Sätt alla gasreglagen i läge av Sätt regulator i av position och koppla in gasflaskan. Pensla blandningen på alla fogar och kopplingar på gasflaskan, regulatorn, hela slangen och alla ventiler på grillen. Öppna gastillförseln på regulatorn och kontrollera noga om det kommer bubblor på någon av ställena där blandningen är penslad. OM BUBBLOR SYNS STÄNG GASTILLFÖRSELN OCH ÅTGÄRDA LÄCKAN. GÖR DÄREFTER ETT NYTT LÄCKAGETEST. GRILLEN FÅR INTE TAS I BRUK INNAN MAN ÄR SÄKER PÅ ATT DET INTE FINNS LÄCKAGE. Om man efter upprepade försök fortfarande har problem med gasläckage kontakta återförsäljaren för att åtgärda problemet. OBS! Läcktest får aldrig utföras genom att använda öppna lågor! Varning! Förvara aldri gasflaskan under grillen ved bruk. For förvaring av gasflaska under grillen när den inte används, koppla bort regulatoren. Flytta aldri grillen når den används eller om gasflaskan är ansluten. Innan grillen tas i bruk Placering Kontrollera att grillen är placerad minst 100 cm i alla riktningar från husvägg, träd, buskar och andra brännbara material/vätskor. Grillen får inte placeras under tak eller utbyggnad Kontrollera att grillen är placerad på en plats med god ventilation. Sista kontroll Kontrollera att alla brytarna fungerar som de ska. Skruva ur tändknappen och sätt in ett AAA-batteri (Om tändaren vid senare användning inte längre fungerar, försök först med att byta batteri) Kontrollera att gasslangen är fri från sprickor och skador. ( Detta bör göras varje gång grillen ska användas) Se till att varken gascylindern och gasslang från att komma i kontakt med heta föremål. Nordic Season 13

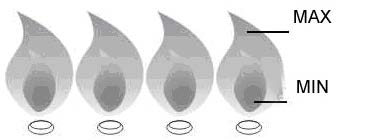

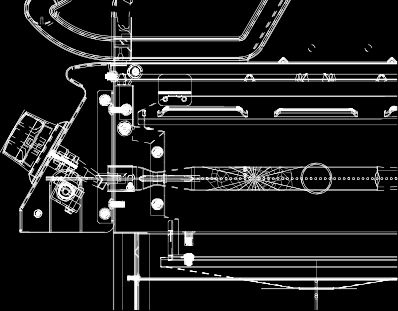

14 TÄNDNINGSANVISNINGAR Tändning av grillen Kontrollera att alla reglagen är i av position Öppna gastillförseln på regulator Öppna locket (Locket ska alltid vara öppet när grillen tänds) Tryck in och vrid en av reglagen till full styrka och håll tändknappen intryckt (ett tickande ljud ska höras) Håll tändknappen intryckt i fem sekunder Om brännaren inte tänder, stäng av gastillförseln och vänta fem minuter. Repetera därefter från steg 1. Tänd resterande brännare genom att ställa den på max. Om grillen inte tänder efter upprepade försök, följ instruktionerna för manuell tändning. Manuell tändning av grillen Om grillen inte tänder vid användning av normal tändare, använd följande procedur för manuell tändning. Använd en lång tändstick eller ligther. Öppna locket Placera en lång tändstickan/ligther genom hålet i grillens galler. Stå ej böjd över grillen Vrid regalget för den aktuella brännaren i öppet läge. Tänd en brännare åt gången. Om grillen inte tänder vid normal tändning eller vid manuell tändning, se tips i felsökningsmanualen eller ta kontakt med återförsäljaren. Lågan ska vara blå och stabil. Vid stor gulaktig låga, uppflammande eller oroliga lågor kontrollera felsökningsmanualen. 14 Nordic Season

15 TIPS 1.En ren grill ger bättre effekt, mindre rök och uppflammande lågor från fettrester. Bränn av grillen efter användning genom att öppna locket och sätta grillen på full effekt i cirka 10 minuter. Låt grillen svalna och borsta bort aska från flamtämjare och grillgaller. 2.Pensla grillgallret med en olja som tåler hög värme. Detta hindrar maten från att brännas fast i gallret. 3.Förvärm grillen i 10 minuter på full styrka innan mat läggs på grillen, Detta ger ett bättre grillresultat och grillningen tar kortare tid. 4.Undvik att grill frusen eller dåligt tinad mat. Kylan förlänger grilltiden och ger ett sämre resultat. 5.Dela in grillen i varma och kalla zoner. När maten är halvvägs klar flyttas den till en kall zon och grillas färdig där. Detta ger ett bättre resultat och genomsteker maten utan att den blir bränd. 6.Beräkna grilltiden för varje enskild produkt som ska grillas och lägg på den i ordningsföljd som gör att maten blir färdig samtidigt. 7.Pensla maten kontinuerligt under grillning med olja eller annan marinad. Detta gör att maten håller sig saftigare. 8.När locket öppnas släpps mycket av värmen ut, undvik därför detta. VARNINGAR! Säker användning av grillen 1.Håll alltid grillen under uppsyn då den används. Kontrollera så att barn, djur och personer som inte kan ansvara för sig själv inte är i närheten av grillen då den används. 2.Använd inte vatten för att släcka uppflammande lågor från fett och liknande. Stäng gastillförseln på regulatorn om uppflammande lågor förekommer. STÄNG INTE LOCKET. Branden kommer att slockna när gastillförseln stängs av. 3.Denna grillen är endast avsedd för utomhus bruk och skall inte användas under tak. Grillen får inte användas på ställen som normalt er under marknivå. Gas kan då samlas i svackor och medföra explosionsrisk. 4.Denna grillen är bara avsedd för att användas med gas, använd INTE lavastenar, briketter, grillkol, tändmedel etc i denna grill. 5.Tänd aldrig grillen med locket stängt. 6.Utför läckagetester ofta och alltid efter byte av gasflaska eller efter en längre tids förvaring. Kontrollera alltid gasslangen för skador och sprickor inför varje gång som grillen ska användas. 7.Koppla ifrån grillen från gasflaskan när den inte används och innan grillen ska flyttas. 8.Om grillen förvaras i ett garage eller i en källare under marknivå får inte gasflaskan förvaras på samma plats eftersom den måste förvaras över marknivå. 9.Ventilationsöppningar i grillen får under inga omständigheter vara förseglade eller blockerat. 10.Se till at venturi (ventilation) på brännaren och sidobrännaren inte förslutits eller blockerar före eller efter användning.! FETTBRAND! Vid bristfällig rengöring eller när du grillar mat med högt fettinnehåll kan du råka ut för fettbrand. Om det sker ska du stänga av gasmatningen på regulatorn, stänga vreden på grillen och låta locket vara slutet. Håll dig på behörigt avstånd från grillen. OBS! En fettbrand kan utveckla värme som kan skada grillens emalj. Kontrollera noggrant om grillen har skadats eller om det har uppstått läckor. Rengör grillen noggrant innan du använder den igen efter en fettbrand. Nordic Season 15

16 Underhåll: Kontrollera regelbundet att brännarna brinner korrekt o Ta bort grillgaller och flamtämjare o Tänd grillen på ett normalt sätt o Vrid reglagen från låg till hög. Kontrollera om det är skillnad på styrkan och att lågan är klar och blå. Inte Orange. Om brännaren uppträder onormalt. Konsultera kapitlet felsökning o Om fett eller rester från tidigare användning täcker brännarna borstas detta bort med en grillborste. o För att undvika att grillrosten och stekplattan rostar, borde dessa regelbundet smörjas med matolja och lagras inomhus när grillen inte används. Rengöring. Använd rent vatten och eventuellt milda rengöringsmedel för generell rengöring. Andvänd inte brännabara rengöringsmedel. För rengöring av grillgaller, bränn av grillen i cirka 10 minuter efter användade med öppet lock och borsta gallren med en grillborste. Vid rengöring med vatten, använd normalt diskmedel och inte slipande rengöringsmedel. Torka gallren väl efter rengöring. För att förhindra intresse från skadedjur och eventuell lukt rengöres fettuppsamlaren regelbundet. Förvara grillen torrt eller under ett grillöverdrag när grillen inte är i bruk. Lägg i katt sand eller liknande produkt i botten av fett plattan som absorberar droppande fett och förhindrar fetteld, det förenklar också senare rengöring av fett plattan. Innsekter og skadedjur: Efter en längre tids användning kan man från tid till annan uppleva att insekter eller andra skadedjur bosätter sig i grillen. Om man har problem vid tändning eller upplever ojämna lågor kan förklaras av att ovälkomna gäster blockerar gastillförslen. Vid dessa tillfällen måste man demontera brännaren och rengöra denna. Montera brännaren igen när den är helt torr. Kontrollera samtidigt att gasslangen inte har skador från möss eller råttor. 16 Nordic Season

17 FELSÖKNING Problem Möjlig orsak Lösning Elektroden är skadad eller smutsig Rengör elektroden Brännare vill inte tända när Man använder tändaren Ledningen till elektroden har lossnat Fäst ledningen Brännare vill inte tända vid manuell tändning Gastillförseln är blockerad Ledningen är skadad Batteriet är slut Slut på gas Ojämn gastillförsel Kontrollera gastillförseln Byt ledning. Byt till nytt batteri Kontrollera gasflaskan Felmonterad regulator och slang till grillen Montera om Gul Orange låga och gaslukt Fel gastryck eller ventiler Försök att byta regulator, gasflaska eller kontakta återförsäljaren Låg värme Gasflaska i komposit förvarad ute i minus grader Gasflaska nästan tom Fel på regulator Blockering av brännare eller ventilen Försök med annan gasflaska Försök med annan gasflaska Försök med annan regulator Demontera och rengör brännaren Stick en nål in i ventilen för att rengöra denna. OBS! brännaren måste vara helt torr innan den används på nytt. Grillen är intre förvärmd För att uppnå gott grillresultat förvärmes grillen i 10 minuter innan grillning Flammande lågor Fett från maten har tagit eld Släck gastillförseln och vänta tills det har slocknat, sörj för god rengöring Grillning på för hög temperatur Justera värmen Full fettuppsamlare Töm fettuppsamlaren Grillen slocknar Stark vind Placera grillen på ett mindre vindutsatt område Tom gasflaska eller felaktig Prova med annan gasflaska Lågorna slår tillbaka från brännaren Brännare eller ventil är delvis eller helt blockerad Demontera och rengör brännaren. Stick en nål in i ventilen för att rengöra denna. OBS! Brännaren måste vara helt torr indan den används på nytt. Fettbrand Mycket fet mat som grillas Stäng reglage och stäng av gastillförseln på regulatorn öppna locket och låt brinna lågorna brinna ut. Nordic Season 17

18 RESERVDELAR, KONSUMENTKONTAKT OCH REKLAMATIONER Denna grill täcks av reklamationsrätt enligt svensk konsumentlagstiftning. Grillen genomgår en sträng kvalitetskontroll och provning i fabriken. Om det mot förmodan skulle saknas delar i paketet, eller om grillen är skadad, ber vi dig kontakta återförsäljaren eller den nedanstående konsumentkontakten för att få vidare hjälp. Fel som har orsakats av felaktig användning, bristfälligt underhåll eller ändring av grillen medför att reklamationsrätten upphör att gälla. Förstörda delar som inte har orsakats av fel på grillen faktureras enligt gällande prislista plus frakt och expeditionsavgift. Om du behöver delar eller vill reklamera ber vi att du kontaktar din återförsäljare eller konsumentkontakten: KONSUMENTKONTAKT: Nordic Season Products AS E-post: aftersale@nordicseason.no Vid reklamation ska du bifoga inköpsbevis och det serienummer som finns på grillen. Producerad i Kina För Nordic Season Products AS
