Användarinformation 09/2009 Ü. Anvisningar för montering och användning. Dokaset formexperten

Storlek: px
Starta visningen från sidan:

Download "Användarinformation 09/2009 Ü. Anvisningar för montering och användning. Dokaset formexperten"

Transkript

1 09/2009 Ü nvändarinformation S nvisningar för montering och användning Dokaset

2 Inledning nvändarinformation Dokaset Inledning by Doka Industrie GmbH, mstetten /2009 Ü

3 Inledning Innehåll Sida Inledning... 2 Grundläggande säkerhetsinformation... 4 Eurokoder hos Doka... 6 Produktbeskrivning... 9 nvisningar för montering och användning...10 Dokaset ramlucka i detalj...14 Systemmått...16 Dokaset förankringsystem Förankringssystem 20, Plattformssystem...24 Stege...27 Störtskydd...28 Formsjok...30 Luckpåbyggnad...32 Hjälpmedel för riktning och fixering...34 Längdanpassning med passbitar...36 vstängare...37 Utforma rätvinkliga hörn...38 Transportera, stapla och lagra...42 Rengöring och Skötsel...44 Formplanering med Tipos...46 Doka-serviceerbjudanden...47 Produktöversikt /2009 Ü 3

4 Grundläggande säkerhetsinformation nvändargrupper Denna användarinformation (monterings- och bruksanvisning) riktar sig till de personer som arbetar med den beskrivna Dokaprodukten/systemet och innehåller uppgifter för monteringen och den ändamålsenliga användningen av det beskrivna systemet. lla personer som arbetar med respektive produkt måste känna till innehållet i det här underlaget och vara förtrodd med säkerhetsinformationen i det. Kunden måste undervisa och instruera personer som inte kan läsa det här underlaget eller har problem med att läsa och förstå det. Kunden ska se till att den av Doka tillhandahållna informationen (t.ex. användarinformationen, monterings och bruksanvisning, ritningar etc.) är tillgänglig, att information om den har meddelats samt att den är åtkomlig för användarna på arbetsplatsen. Upplysningar till detta dokument Denna användarinformation kan även gälla som en allmän monterings- och bruksanvisning eller ingå i monterings- och bruksanvisning för ett särskilt byggprojekt. ilderna i det här underlaget är delvis monterade och därför inte alltid fullständiga i säkerhetstekniskt avseende. Ytterligare säkerhetsanvisningar, speciellt varningar, finns upptagna i de enskilda kapitlen! Planering Se till att arbetsplatserna är säkra när formen används (t.ex. för montering och demontering, för ombyggnadsarbeten och flytt, etc.). Det måste gå att komma åt arbetsplatserna på ett säkert sätt! vvikelser mot detta dokuments uppgifter eller användning på annat sätt kräver en särskild statisk kontroll samt en kompletterande monteringsanvisning. För användningens alla faser gäller Kunden måste säkerställa att montering och demontering, flyttning och avsedd användning av produkten leds och kontrolleras av personer med lämpade fackkunskaper och med befogenhet att ge direktiv. Doka-produkter skall endast användas enligt respektive Doka-användarinformation eller annan teknisk dokumentation som Doka utformat. Under alla byggfaser måste säkerställas att alla byggdelar och enheter är stabila! De funktionstekniska anvisningarna, säkerhetsanvisningarna och lastuppgifterna ska beaktas noga och följas. Om de inte följs kan det innebära risk för olyckor och allvarliga personskador (livsfara) samt avsevärda materiella skador. randkällor är inte tillåtna vid formen. Värmare är endast tillåtna om de användes korrekt på motsvarande avstånd från formen. rbetena ska anpassas till väderleken (t.ex. halkrisk). Vid extrema väderleksförhållanden ska förutseende åtgärder vidtas för att säkra utrustningen resp. kringliggande områden samt för att skydda personalen. lla kopplingar ska regelbundet kontrolleras med avseende på funktion och att de sitter fast. I synnerhet ska skruv- och kilkopplingar, beroende på byggprocessen och speciellt efter exceptionella händelser (t.ex. efter en storm), kontrolleras och vid behov efterdras. Montering Materielen/systemet ska innan det används kontrolleras med avseende på aktuellt skick. Skadade eller deformerade delar samt delar som är försvagade till följd av slitage, korrosion eller rötangrepp ska inte användas.. Om våra formsystem blandas med system från andra tillverkare innebär det risker vilka kan medföra person- och sakskador. Därför krävs en särskild kontroll om system blandas. Monteringen ska utföras av kundens personal med rätt kunskaper /2009 Ü

5 Montering Doka produkter/system skall ställas upp så att all lastinverkan leds bort säkert! Gjuta eakta de tillåtna trycken på nygjuten betong. För höga gjutningshastigheter leder till att formarna överbelastas, ger högre nedböjningar och innebär fara för brott. vformning vforma först när betongen har uppnått tillräcklig hållfasthet och när ansvarig person ger order om avformning! nvänd inte kran för att dra loss formen när den ska rivas. nvänd lämpligt verktyg t.ex. träkil, riktverktyg eller systemanordning som t.ex. Framax avformningshörn. Äventyra inte stabiliteten för bygg-, ställnings- och formdelar vid avformningen! Transportera, stapla och lagra eakta alla gällande föreskrifter för transport av formar och ställningar. Doka-lyfthjälpmedel måste användas. Ta bort lösa delar eller säkra de så att de inte kan glida eller falla ned! lla byggdelar skall lagras säkert och den särskilda Doka-informationen i hithörande kapitel i den här användarinformationen skall beaktas! Föreskrifter/arbetarskydd De gällande föreskrifterna för arbetsskydd och övriga säkerhetsföreskrifter i gällande versioner i respektive stater och länder skall beaktas för den säkerhetstekniska tillämpningen och användningen av våra produkter. Information enligt EN 13374: Vid fallolycka eller om ett föremål har fallit mot resp. in i sidoskyddssystemet samt dess tillbehör får sidoskyddsdelen endast fortsatt användas om den har kontrollerats av en kunnig person. Symboler I det här underlaget används följande symboler: Övrigt Viktig information tt inte respektera informationen kan leda till funktionsstörningar eller materiella skador. SE UPP / VRNING / FR tt inte respektera informationen kan leda till materiella skador och allvarliga hälsoskador (livsfara). Instruktion Den här symbolen visar att användaren måste agera på ett visst sätt. Visuell kontroll Visar att utförda handlingar måste kontrolleras visuellt. Tips Ger värdefull användarinformation. Hänvisning Hänvisar till ytterligare dokument. Med reservation för ändringar p.g.a. teknisk utveckling. Underhåll Endast Doka-originaldelar får användas som reservdelar /2009 Ü 5

6 Eurokoder hos Doka I Europa har en enhetlig normsamling för bärande konstruktioner Eurokoder (EK) presenterats komplett under år Dessa utgör inom hela Europa gällande grund för produktspecifikationer, upphandlingar och dimensioneringsberäkningar.. Eurokoderna utgör de mest utvecklade byggnormerna i hela världen. Eurokoderna kommer inom Doka-gruppen att användas som standard från slutet av år DIN-normerna kommer därmed att ersättas som Doka-standard för produktdimensionering. Det ofta tillämpade σ till -konceptet (jämförelse av aktuella spänningar med tillåtna spänningar ersätts i EK genom ett nytt säkerhetskoncept. EK ställer inverkan (laster) mot motståndet (bärförmågan). Den hittillsvarande säkerhetsfaktorn i de tillåtna spänningarna delas upp i flera partialkoefficienter. Säkerhetsnivån är densamma! E d R d E d F d F k γ F Dimensionerande värde genom lasteffekt (E... effect; d... design) Snittkrafter genom inverkan F d (V Ed, N Ed, M Ed ) En lasts dimensionerande värde R d ärförmågans dimensionerande värde (R... resistance; d... design) Tvärsnittets bärförmåga (V Rd, N Rd, M Rd ) Stål: R d = Rk Trä: R d = k mod Rk F d = γ F F k γ M γ M (F... force) En lasts karakteristiska värde R k ärförmågans karakteristiska värde "faktisk last" t.ex. momentets motstånd mot sträckgränsen (k... characteristic) t.ex. egenvikt, nyttig last, betongtryck, vind Partialkoefficient för last (från last; F... force) t.ex. för egenvikt, nyttig last, betong, vind Värden från EN γ M k mod Partialkoefficient för en materialegenskap (från material; M...material) t.ex. för stål eller trä Värden från EN Omräkningsfaktor (endast vid trä för att ta hänsyn till fukten och lastens varaktighet) t.ex. för Doka träbalk H20 Värden enl. EN och EN Jämförelse av säkerhetskoncepten (Exempel) σ till-koncept EC/DIN-koncept [kn] 60<70 [kn] 60 [kn] F flyt ~ 1.65 F till F akt R [kn] k R 90<105 [kn] d M = 1.1 E 90 [kn] d F = De i Doka dokumentationen angivna tilllåtna värdena (t.ex.: Q till = 70 kn) motsvarar inte de dimensionerande värdena (t.ex.: V Rd = 105 kn)! Förväxling ska ovillkorligen undvikas! I vår dokumentation anges fortsatt de tilllåtna värdena. Följande partialkoefficienter har beaktats: γ F = 1,5 γ M, Trä = 1,3 γ M, Stål = 1,1 k mod = 0,9 Därmed går det för en EK-beräkning att bestämma alla dimensioneringsvärden från de tillåtna värdena. F akt F till Utnyttjandegrad E d R d /2009 Ü

7 nteckningar /2009 Ü 7

8 /2009 Ü

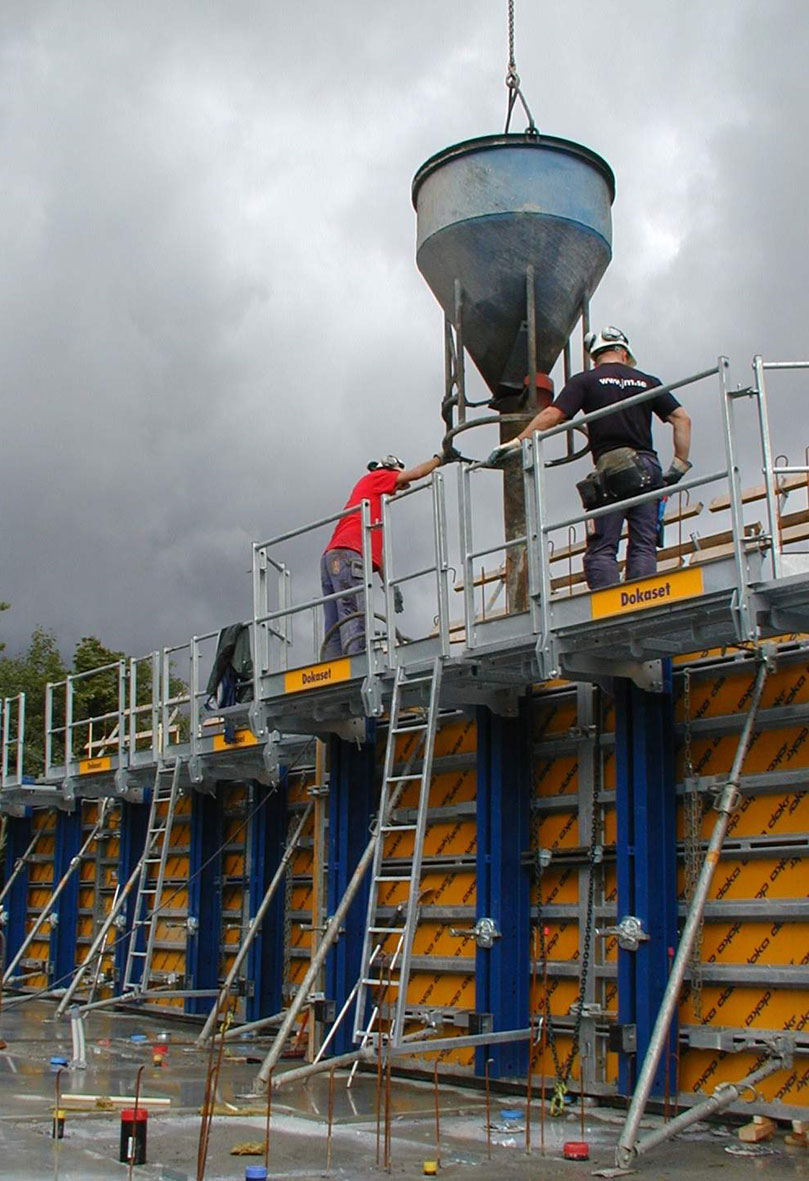

9 Produktbeskrivning Dokaset är den perfekta formen för de krav som ställs vid husbyggnad. Dess speciellt höga bärförmåga och långa livslängd gör Dokaset ekonomisk för all formning av väggar. Tillåtet formtryck: 80 kn/m 2 Fördelar med Dokaset: få stag genom 2 stag på en bredd av 2,70 m sparar material och arbetstid upp till en formhöjd på 3,37 m endast 1 stag i höjd genom betongen hantering av stag från en sida - enkelt och tidsbesparande formytan kan användas betydligt fler gånger genom Xlife-skiva med lång livslängd jämfört med vanlig formplywood. alla större arbeten med formen kan utföras från marken, som t.ex. - sätta fast alla kopplingsdelar - stag - koppla/koppla loss formen hög säkerhetsstandard J E G C K I F H D Dokaset ramlucka (sidan 14) Förankringssystem (sidan 18) C Plattformssystem (sidan 24) D Stege (sidan 27) E Störtskydd (sidan 28) F Formsjok (sidan 30) G Luckpåbyggnad (sidan 32) H Hjälpmedel för riktning och fixering (sidan 34) I Längdanpassning med passbitar (sidan 36) J Utforma rätvinkliga hörn (sidan 38) K Ändavstängning (sidan 37) /2009 Ü 9

10 nvisningar för montering och användning Se till att ramluckan är säkrad mot vindlast när den sätts upp eller mellanlagras stående. eakta gällande säkerhetstekniska bestämmelser. Lucktransport Lyft upp ramluckorna en och en med Doka 4-parts kätting 3,20m (se kapitlet "Transportera, stapla och lagra"). Förbereda formsjok Koppla samman ramluckor till formsjok (se kapitlet "Formsjok"). Montera störtskydd och Doka överfallslås Se även kapitlet "Störtskydd". Stödben, 2-parts kätting Montera stödbenen på det liggande formsjoket (se kapitel "Hjälpmedel för riktning och fixering") Placera ramluckan på ett jämnt underlag Montera Dokaset 2-part lyftkätting 1,50m (se kapitlet "Formsjok") /2009 Ü

11 Montering Fäst kranens lyftkrok i Dokaset 2-parts lyftkättingen 1,50m. Lyft upp ramluckan med kranen. Olja in formytan med betongsläppmedel (se kapitel "Rengöring och skötsel"). Flytta luckan till den plats där den skall användas. Ställa formsida med plattform Efter att armeringen är placerad kan formen stängas. Fäll upp skyddsräcke, sidoskyddsräcke och plattform. SE UPP nvänd inte slägga för att rikta luckorna! Luckprofilerna kan i så fall skadas. nvänd endast riktverktyg som inte skadar luckorna. Lägg endast an riktverktyget vid bottenvinkeln. Fixera stödbenen stabilt till betongplattan (se kapitel "Hjälpmedel för riktning och fixering"). Se även kapitlet "Plattformssystem". Stege Montera stege i önskat läge Se även kapitlet "Stege" Luckan är nu stabil och kan riktas in exakt utan hjälp av kran. Lossa luckan från kranen. Placera på detta sätt ytterligare formsjok bredvid varandra och koppla samman (se kapitlet "Formsjok") /2009 Ü 11

12 Stödben, 2-parts kätting Montera stödbenen på det liggande formsjoket (se kapitel "Hjälpmedel för riktning och fixering"). Samma tillvägagångssätt som enligt beskrivningen i föregående avsnitt "Formsättning" Montera Dokaset 2-part lyftkätting 1,50m (se kapitlet "Formsjok") Ta spännstagen ur förvaringsläget, applicera betongsläppmedel och montera spännstagen (se kapitlet "Dokaset förankringssystem"). När en lucka 2,70x2,70m lyfts kan 2-parts kättingen dras runt det stabila skyddsräcket /2009 Ü

13 Gjuta Tillåtet formtryck: 80 kn/m 2 Se även kapitel "etongtryck nygjuten betong på lodräta formar DIN " i Dokadimensioneringshjälpmedel. eakta komprimering av betong genom vibrering Din 4235 del 2. Pumpa/häll i betongen. etongen vibreras enl. behov beroende på betongkvalité mm. vformning Respektera avformningstiderna. Ta bort staget och placerade det i "parkeringsläget". Lossa spänntvingarna till luckorna bredvid. Ta bort lösa delar från form och plattformar, säkra dem eller placera i förvaringsläge.. Fäst luckan till kranen. Lossa stödbenens förankringar till betongbjälklaget. VRNING Formen sitter fast vid betongen. Dra inte loss med kranen vid avformningen! Risk att kranen överbelastas. nvänd lämpligt verktyg som t.ex. träkil eller riktverktyg för att lossa. Lyft bort formsjoket till nästa användningsplats Om formsjoket mellanlagras, se till att det står stabilt (se kapitlet Hjälpmedel för riktning och fixering"). Rengör formytan från betongrester (se kapitel "Rengöring och skötsel") /2009 Ü 13

14 Dokaset ramlucka i detalj Rena betongytor genom den innovativa Xlife-skivan Xlife-skivan är en kombination av traditionell plywoodkärna och ny innovativ plastbeläggning. Denna kombination säkrar hög användningsfrekvens med utmärkt betongresultat och reducerar känsligheten för skador. hög kvalitet på betongytorna få efterlagnings ställen reducerar rengöringsinsatser Xlife-skivan kan även göras rent med högtryckstvätt inget splitter och mindre vatten tas upp i spikhål fastskruvning bakifrån förhindrar avtryck i betongytan. Formstabil och förzinkad stålram a E 155 D C Lucktyper: Dokaset ramlucka 2,70x2,70m med plattform Dokaset ramlucka 2,70x2,70m Dokaset ramlucka 1,35x2,70m med plattform Dokaset ramlucka 1,35x2,70m Tål hög belastning Tillåtet formtryck: 80 kn/m 2 fullt hydrostatiskt formtryck vid gjutning upp till en formhöjd på 2,77 m med obegränsad stighastighet liten utböjning a mm Ramprofil Tvärgående borrning C Fals för lucklåsning D Xlife-skiva E Silikonfog formstabila ramprofiler starka tvärprofiler ramprofilen lätt att rengöra luckorna är därför alltid täta fals som går runtom för infästning av spänntvingarna där man vill varmförzinkad ram ger lång livslängd skivorna kantskyddas genom ramprofilen tvärgående hål för att forma hörn och avstängare VRNING Tvärprofilerna får inte användas för klättring. Tvärprofilerna ersätter inte stegar /2009 Ü

15 Lätt att fästa tillbehör i det integrerade regelsystemet Plattform C Dokaset ramlucka Framax spännklämma C Framax dubbelbalk Starka reglar Tillåten last: 1,5 kn/m 2 (150 kg/m 2 ) Lastklass 2 enligt EN : fällbara gjutkonsoler för bekvämt och säkert arbete integrerade skyddsgrindar inplankning med gallerdurk tar upp hela det hydrostatiska betongtrycket minimerar utböjningar integrerade fästpunkter för flyttning med kran integrerade stapelskor ottenvinkel a a... 7,5 cm skapar utrymme för t.ex. installationsledningar med en höjd upp till 5 cm underlättar avformningen /2009 Ü 15

16 Systemmått Dokaset kombinerat med Framax Xlife luckor möjliggör ett måttsystem i steg på 15 cm. Den fördelaktiga anpassningen i steg gör Dokaset flexibel och ekonomisk. enkel planering och formning anpassning av höjd och bredd i steg på 15 cm få passbitar klar fogbild Endast 1 stag i betongen. Upp till en formhöjd på 3,37 m behövs endast ett stag i betongen i höjd. Endast 2 stag på en bredd av 2,70 m Schematisk exempel mått i cm Dokaset ramluckor mått i cm Framax Xlife-ramluckor Följande Framax Xlife ramluckor lämpar sig för längdanpassning: mått i cm För påbyggnad i höjd med liggande Framax Xlife ramluckor kan samtliga bredder från 30 till 135 cm användas /2009 Ü

17 nteckningar /2009 Ü 17

18 Dokaset förankringsystem Dokaset spännstag 10-30cm för väggtjocklekar från 10 till 30 cm hantering från en sida inga förlorade distansrör Inställning av Dokaset spännstag Ställ in väggtjocklekssteg Lossa sexkantsskruven och dra ut. Dra ned inställningshylsan och upplagsplattan. Lossa inställningshylsan genom att skjuta den i sidled från upplagsplattan. Välj väggtjocklekssteg 0,5 eller 0 på inställningshylsan och sätt tillbaka den tillsammans med upplagsplattan på staget 0 K +0,5 L D Stag Upplagsplatta C Inställningshylsa D Sexkantsskruv E Kupolmutter Väggtjocklekssteg: 10 till 30 cm i steg om 1 cm 10,5 till 30,5 cm i steg om 1 cm (för anpassningar) Dokaset spännstag 10-30cm: Tillåten belastning vid 1,6-faldig säkerhet mot brottlast: 220 kn Tillåten belastning enligt DIN 18216: 150 kn E C K Monteringsläge för väggtjocklekssteg 10 till 30 cm L Monteringsläge för väggtjocklekssteg 10,5 till 30,5 cm npassning till väggtjocklecken Placera upplagsplattan och inställningshylsan på spännstaget: - steg 10 till 30 cm: på spåret - steg 10,5 till 30,5 cm: mellan två spår Exempel med väggtjocklek 16 cm: a... väggtjocklekssteg 10 till 30 cm c... spåravstånd: 1 cm c a P Exempel med väggtjocklek 27,5 cm: b c b... väggtjocklekssteg 10,5 till 30,5 cm c... spåravstånd: 1 cm Dubbelspåret (P) markerar väggtjockleken 20 cm. Vrid inställningshylsan, sätt i sexkantsskruven i ett passande hål och säkra med kupolmuttern /2009 Ü

19 Hantering från en sida Låsa staget: Vrid in Dokaset spännstag till anslag i motformens integrerade stagdel (T) och dra åt (skruvdjup ca 9 cm). T U Verktyg: Formhammare (U) Lossa staget: Vrid ut Dokaset spännstag ur stagdelen (T) (9 cm). Verktyg: Dokaset spärrskaft 3/4" SW36 Om den koniska delen på Dokaset spännstag sprutas med betongsläppmedel är det enklare att lossa från betongen. Ta bort staget och placerade det i "parkeringsläget". Parkera Dokaset spännstag Dokaset spännstag kan för transport placeras i den nedre stapelskon. När staget skall användas på nästa ställe finns det direkt tillgängligt. S S nedre stapelsko /2009 Ü 19

20 Förankring över Dokaset luckan Vid formhöjden 277 cm fungerar Dokaset överfallslås 12-36cm som tryckstag. Det ligger över luckan. för väggtjocklekar från 12 till 36 cm håller de båda formsidorna säkert på avstånd Möjliga monteringslägen: på motformen fastbultad tillsammans med Dokaset störtskyddshållare i varje balk U240. på plattformssidan fastbultad i varje balk U240. Spänn- tryckstag på formöverkanten Vid formhöjderna 307, 322 och 337 cm måste staget vid formöverkanten vara utfört som spänn- och tryckstag. D C E Hantering av Dokaset överfallslås 12-36cm: ulta fast Dokaset överfallslås i Dokaset balken. Skjut ut Dokaset överfallslås till önskad längd "a" (väggtjocklek) och fixera i det passande hålet med bult och fjädersprint F a b Spännstag 15,0mm Tallriksmutter 15,0 C Sexkantsmutter 15,0 D Dokaset universal balkhållare E Framax dubbelbalk 1,50m F Framax spännklämma a cm till 36 cm (i 1 cm-steg) b... 3,5 cm Dokaset överfallslås 12-36cm Möjliga spärrlägen /2009 Ü

21 Laga förankringsstället Plugg fiberbetong Dokaset lagningskon 20cm eldbeständig eldbeständig ljuddämpande Tryck in Dokaset lagningskon i öppningen direkt efter avformningen. Restfukten i betongen svar för ett ordentligt grepp. Fastlimning behövs därför inte. Slå vid väggtjocklekar under 20 cm av konens utstickande del med en hammare. Vid väggtjocklekar över 20 cm ska resten av hålet fyllas med bruk. Plugg fiberbetong 35mm Plugg fiberbetong 40mm Fördela bruk jämnt i konöppningen och tryck därefter in fiberbetong pluggen långsamt i öppningen samtidigt som du vrider den lätt. (En träbit underlättar en plan montering). Placera fiberbetong plugg på den motsatta sidan. Dokaset fiberbetong kon 30cm eldbeständig ljuddämpande För fastlimning rekommenderar vi följande material: Cementbruk av standardtyp, t.ex. reparations- och renoveringsbruk, vattenfast spackel för användning utomhus etc. Observera betongfärgen! Kakellim (oftast mörkt) om betongfärgen inte spelar någon roll. Korta av Dokaset fiberbetong kon 30cm till väggtjocklek. Fördela bruk jämnt i konöppningen och tryck därefter in fiberbetong konen långsamt i öppningen samtidigt som du vrider den lätt. (En träbit underlättar en plan montering) /2009 Ü 21

22 Förankringssystem 20,0 för väggtjocklekar över 30 cm kan hanteras från en sida eller från båda sidor Spännstag 20,0 mm: Tillåten belastning vid 1,6-faldig säkerhet mot brottlast: 220 kn Tillåten belastning enligt DIN 18216: 150 kn Vattentäta förankringar med tätbricka a D C nvänd endast tillåtna spännstag. Svetsa eller värm inte upp spännstag. Dokaset staghålsreduktion 20,0 möjliggör användning av förankringssystem 20,0. Dokaset staghålsreduktion 20,0 Motformens stagdel C Spännstag 20,0mm D Tallriksmutter 20,0 E Distansrör 26mm F F Universal-konus 26mm Hålet i distansrör 26 mm kan förslutas med plastplugg 26 mm. E Vattentäta förankringar med fiberbetongrör D C a... Väggtjocklek min. 40 cm Dokaset staghålsreduktion 20,0 Motformens stagdel i förvaringsläge C Spännstag 20,0mm D Tallriksmutter 20,0 I Tätbricka 20,0 J Förankringskonus 20,0 + plasthylsa 20,0 För att staget ska kunna hanteras från båda sidor måste den integrerade stagdelen bytas ut mot Dokaset staghålsreduktion 20,0. 1) Lossa den integrerade stagdelens skruvar. 2) Fäst därefter den integrerade stagdelen i Dokaset regelns nedre hål (förvaringsläge). 3) Skruva fast Dokaset staghålsreduktion 20,0 i Dokaset balken. 1 2 J I H G D C Dokaset staghålsreduktion 20,0 Motformens stagdel C Spännstag 20,0mm D Tallriksmutter 20,0 G Fiberbetongrör d27 (produktbeteckning från företaget Frank) H Kon d27 (produktbeteckning från företaget Frank) /2009 Ü

23 nteckningar /2009 Ü 23

24 Plattformssystem Fälla upp plattformen Fäll upp skyddsräcket 90. Räcket spärras automatiskt. Vrid båda sidoskyddsräckena i önskat läge beroende på användningen. De spärras i steg om 45. Underlätta uppfällning: : För in ett armeringsjärn i plattformens rör. Då kan två man utan större ansträngning fälla upp hela plattformen. Sätt fast plattformen med båda plattformsbultarna och säkra med sprintar. C Skyddsräcke Sidoskyddsräcke C Skyddsräckesförlängare Ta bort de båda övre plattformsbultarna När en lucka 2,70x2,70m lyfts kan 2-parts kättingen dras runt det stabila skyddsräcket. Förlänga sidoskyddsräckena Sidoskyddsräckena kan förlängas med den integrerade skyddsräckesförlängaren. a Fäll upp plattformen 90. a... kan skjutas ut 14 eller 32 cm integrerad skyddsräckesförlängare sprint F F F rmeringsjärn /2009 Ü

25 a nvändarinformation Dokaset Förlänga plattform åt sidan Med Xsafe-plattform 0,55m förlängare kan plattformen på båda sidor förlängas med upp till 0,55 m. Flytta vänster/höger plattform förlängare eroende på om förlängaren monteras på den högra eller den vänstra sidan av plattformen måste vridenheten flyttas a... kan skjutas ut 40 eller 55 cm Infästning av plattform förlängaren: 1) Ta bort fixerbulten. 2) Dra ut säkringen. 3) Dra ut hela vridenheten (inkl. räcke). C Vridenheten kan nu monteras på andra sidan i omvänd ordningsföljd. Xsafe plattform 0,55m förlängare Fjädersprint C Plattform /2009 Ü 25

26 Frontskyddsräcke Med Dokaset frontskyddsräcke kan ett främre skydd monteras på Formsidan med plattform. Hantering (sänka ned/föra upp) kan ske både nedifrån och från plattformen. Om frontskyddet inte behövs kan det enkelt sänkas ned. Sänka ned/skjuta ut frontskyddet: Störtskyddet manövreras med armen (uppe) eller på räckestolpen (nere). Lyft frontskyddet något. Vrid armen/räckestolpen 45. Därigenom frigörs störtskyddet. Sänk ned frontskyddet eller skjut ut till plattformsräckesnivå. Vrid tillbaka armen/räckestolpen 45. Därigenom säkras frontskyddet.. Kontroll av säkring: Räckesbulten måste vara i hållarens spår Montering: Montera Dokaset störtskyddshållare på den översta profilen på Dokaset ramluckan. Skjut in Dokaset frontskyddsräcket i hållare Här visat utan plattform.. Dokaset frontskydd Dokaset frontskyddshållare /2009 Ü

27 Stege Stegar kan monteras på alla Dokaset ramluckor med plattform. I regel finns det en stege på varje formsjok. Fixera stegsträva med bygel vid ramluckan För skydd av stegen vid flyttning: Fixera stegsträvan i ett högre läge på luckan stegen fälls därvid inåt Montering av stegen Haka fast Dokaset stege 2,70m i plattformens steghållare Steghållare Låsplatta Låsplattan förhindrar att stegen lossnar oavsiktligt. Stegen kan sättas fast på plattformens vänstra eller högra sida. Flytta steghållaren till den önskade sidan /2009 Ü 27

28 Störtskydd Med Dokaset störtskyddshållare och skyddsräcke 1,00m erhålls ett säkert skyddsräcke. α = 15 α = 30 eroende på monteringsläget för Dokaset överfallslåset finns två monteringsfall. Variant 1 - överfallslås på enklingsformen ulta fast och säkra Dokaset störtskyddshållaren tillsammans med överfallslåset i balken hål. F F D E C D E C Dokaset störtskyddshållare 15 Grad Dokaset störtskyddshållare 30 Grad C ult d25/110 D Skyddsräcke 1,00m E F Fjädersprint 5mm Räckesbräda (fixeras) Observera: Vid val av Dokaset störtskyddshållare skall de nationella säkerhetsföreskrifterna avseende maximal räckeslutning beaktas Dokaset störtskyddshållare G Dokaset överfallslås 12-36cm G Variant 2 - överfallslås på plattformssidan ulta fast och säkra Dokaset störtskyddshållaren direkt i balken hål. G Dokaset störtskyddshållare G Dokaset överfallslås 12-36cm /2009 Ü

29 nteckningar /2009 Ü 29

30 Formsjok I regel sätts Dokaset ramluckor tillsammans till större enheter när de skall flyttas. Max. bredd på formsjoken: 5,40 m Materialbehov för ett formsjok 5,40 m med plattform:: eteckning ntal Dokaset ramlucka 2,70x2,70m med plattform 2 Dokaset stege 2,70m 1 Stödben Framax spänntving RU 3 Framax dubbelbalk 0,90m 1 Framax spännklämma 2 Dokaset 2-part lyftkätting 1,50m 1 Totalvikt: 2240 kg Materialbehov för ett formsjok 5,40 m utan plattform: eteckning ntal Dokaset ramlucka 2,70x2,70m 2 Stödben Framax spänntving RU 3 Framax dubbelbalk 0,90m 1 Framax spännklämma 2 Dokaset 2-part lyftkätting 1,50m 1 Dokaset störtskyddshållare 4 Skyddsräcke 1,00m 4 Dokaset överfallslås 12-36cm 4 Räckesbrädor (från arbetsplatsen) 3 Totalvikt: 1800 kg Koppla samman till formsjok Tillbehören monteras redan när sjoken ligger på det jämna underlaget. Framax spänntving RU Framax spänntving RU ger en riktande och draghållfast sammankoppling Framax spänntving RU: tillåten dragkraft: 15,0 kn tillåten tvärkraft: 6,0 kn tillåtet moment: 0,5 knm Montering: Placera spänntvingen RU vid luckskarven och fixera med ett hammarslag på kilen (formhammare max. 800 g). Luckskarven blir därigenom tät. Läge för Framax spänntving RU se kapitel "Luckpåbyggnad". Framax dubbelbalk För att ytterligare avstyva stora formsjok placeras en Framax dubbelbalk 0,90m på halva höjden Framax spänntving RU Framax dubbelbalk 0,90m med Framax spännklämmor Viktig information: Kilkopplingar ska inte strykas in med olja eller smörjas Framax dubbelbalk 0,90m Framax spännklämma Koppla formsjok till nästa sjok Kopplingen sker med 3 stycken spänntvingar RU per 2,77m ramluckshöjd /2009 Ü

31 Kranlyftanordning Varje formsjok förses med en Dokaset 2-parts lyftkätting. Den sitter permanent kvar på sjoket. Fördel ökad säkerhet: Personalen kan från marken fästa sjoket vid kranen. nvänd dom rätta infästningspunkterna! (Fäst alltid 2-partslängan i den inre bulten på sjoket) Separat ramlucka 2,70 m: Formsjok 5,40 m (2 x 2,70 m): Detalj fastsättning av kättingen vid balken: Ramlucka 1,35 m: Observera: Det går att haka fast kättingen på båda sidorna av U 240 balken. Max. tillåten belastning: 2000 kg / Dokaset-balkens bult /2009 Ü 31

32 Luckpåbyggnad De redovisade luckförbanden innehåller följande information:: Luckskarvarnas läge Stagens position: Luckbredd 2,70 m Formhöjd: 307 cm, 322 cm, 337 cm Stagen vid formens överkant utförs som spänn- tryckstag. Formhöjd: 367 till 412 cm /2009 Ü

33 Luckbredd 1,35 m Exempel med formhöjd: 412 cm C D E Dokaset spännstag 10-30cm Spännstag 15,0mm + tallriksmutter 15,0 C Framax dubbelbalk 1,50m D Framax spänntving RU E Framax spännklämma X... Vid användning vid formsjokens slut (t.ex. vid ändavstängare, vägganslutningar, etc.) skall extra stag monteras i ramprofilen. Ställ normalt inte 1,35 m breda luckor bredvid varandra eftersom det i sådana fall behövs en extra förankring /2009 Ü 33

34 Hjälpmedel för riktning och fixering nslutning i regelprofilen Fixering i marken Förankring av stödben för riktning och fixering, dragoch tryckbelastning! Hål i fotplatta Stödben 340 a b Stödben gör formen vindsäker och underlättar riktning av formen. Viktig information: Ställ alltid formelementen stabilt under alla byggfaser! eakta gällande säkerhetstekniska bestämmelser! a... ø 26 mm b... ø18 mm Förankring av fotplattan Doka expressankare kan återanvändas flera gånger som skruvverktyg räcker en hammare. För mer information (vindlaster etc.) se även kapitel "Vertikala och horisontella laster" i Doka-dimensioneringshjälpmedel. ntal stöd på 5,40 m breda sjok: Formhöjd [m] Stödben 340 till 4,12 2 Max. förekommande förankringslast: F k = 13,5 kn (R d = 20,3 kn) Värden gäller för ett vindtryck w e = 0,65 kn/m 2. Vid ett större vindtryck ska antalet stöd bestämmas genom en.hållfasthetsberäkning. TR Doka expressanker 16x125mm Doka Coil 16mm Observera: Varje formsjok skall stödjas med minst två stödben. etongens kubhållfasthet (f ck, kub ): min. 25 N/mm 2 resp. 250 kg/cm 2 (betong C20/25) eakta monteringsanvisningen! Erforderlig bärförmåga för alternativa expandrar: R d 20,3 kn (F till 13,5 kn) Följ tillverkarens gällande monteringsföreskrifter /2009 Ü

35 Stödben 340 Produktkännetecken: teleskopisk i steg på 8 cm finjustering med gängning inga delar kan försvinna även teleskopröret är säkrat a a ,0-340,9 cm b ,9-165,4 cm b /2009 Ü 35

36 Längdanpassning med passbitar med Framax Xlife ramlucka Exempel: symmetriskt formsjok med 6,00 m luckuppdelning 2,70-0,60-2,70 m med passträ och Framax ställbar spänntving UNI Kombinationen med Framax Xlife möjliggör olika passvarianter. Exempel: Passning med passträ och Framax dubbelbalk upp till 15 cm E E D C Framax Xlife ramlucka 0,60m Framax spänntving RU C Framax dubbelbalk 1,50m + Framax spännklämmor D Xsafe plattform 0,55m förlängare E Räckesbrädor D C F Framax ställbar spänntving UNI Framax passträ C Framax dubbelbalk D Framax spännklämma E Framax Xlife ramlucka (max. 60 cm bredd) F Dokaset ramlucka /2009 Ü

37 vstängare Dubbelbalkarna monteras med T-bult och tallriksmuttrar 15,0 över de tvärgående hålen i luckorna. C E D Framax dubbelbalk Framax T-bult + tallriksmutter 15,0 C Fyrkantträ D Skiktskiva E Dokaset ramlucka Framax dubbelbalk: tillåtet moment: 5,2 knm Framax T-bult: tillåten dragkraft i tvärhylsan: 25,0 kn /2009 Ü 37

38 Utforma rätvinkliga hörn med Dokaset ytterhörn 3,30m Med Dokaset ytterhörn3,30m behövs upp till 30 cm väggtjocklek inga stag i hörnet. Detalj Dokaset bottenvinkel för innerhörn: C Framax Xlife innerhörn Dokaset bottenvinkel för innerhörn: C Sexkantskruv M20 (nyckelvidd: 30 mm) Erforderligt antal tvingar på Dokaset ytterhörnet: ntal Gjuthöjd Framax spänntving RU eller Framax ställbar spänntving UNI 2,70 m 10 3,30 m Dokaset ytterhörn 3,30m a Framax Xlife innerhörn a b För att flytta Dokaset-ytterhörn (med Dokaset 2-parts kätting 1,50m) använd de integrerade fästpunkterna. b a cm b cm /2009 Ü

39 Exempel väggtjocklek 20 cm Exempel väggtjocklek 30 cm G J K D C a D C a I F H F I a a E D E D a cm a cm Exempel väggtjocklek 25 cm G Dokaset ytterhörn: Dubbelbalkarnas resp. tvingarnas antal och läge D C a F I a E D a cm Dokaset ytterhörn 3,30m Framax Xlife innerhörn C Dokaset ramlucka 1,35x2,70m D Dokaset ramlucka 2,70x2,70m med plattform E Xsafe plattform 0,55m förlängare F Framax ställbar spänntving UNI G Framax spänntving RU H Framax passträ 10cm I Framax passträ 5cm J Framax dubbelbalk 0,90m K Framax spännklämma /2009 Ü 39

40 Dokaset-ytterhörn i kombination med Framax Xlife Dokaset-ytterhörn 3,30m kan även användas vid Doka luckform Framax Xlife. eakta användarinformationen Doka luckform Framax Xlife! Exempel väggtjocklek 25 cm C a H E F D G a a cm Dokaset ytterhörn 3,30m Framax Xlife innerhörn C Framax Xlife ramlucka D Framax passträ 5cm E Framax spänntving RU F Framax ställbar spänntving UNI G Framax hörnbalk H Doka förankringssystem Förberedelse för kombination med Framax Xlife: Ta bort bottenvinkel för Dokaset-ytterhörn. Nyckelvidd: 30 mm Lägg undan bottenvinkeln på ytterhörnet. ottenprofilen kan åter sättas fast på luckprofilen /2009 Ü

41 nteckningar /2009 Ü 41

42 Transportera, stapla och lagra Transportera luckorna Doka 4-parts kätting 3,20m Doka 4-parts kätting 3,20m används för att lyfta Dokaset ramluckor en och en. Genom att förkorta de enskilda parterna kan tyngdpunktens läge anpassas. Gaffeltruck Integrerade byglar på Dokaset ramluckor möjliggör transport med gaffeltruck a a... erforderlig gaffellängd: 180 cm ygel för lyft med gaffeltruck Fäst Doka 4-parts kätting 3,20m vid Dokaset balkarnas bultar. ultarna måste säkras med sprintar. Max. tillåten belastning P max : Lutningsvinkel β part 1400 kg part kg 2000 kg 1400 kg 4-part kg 3000 kg 2120 kg eakta bruksanvisningen! Gaffeltrucksbyglarna är dimensionerade för transport av max. 2 ramluckor. Observera: Tänk på, att redan vid lastning på lastbil, att avlastning sker med gaffeltruck (byglar) /2009 Ü

43 Stapla luckor c d Underlagsbräda t.ex. 3x15cm Ramlucka 2,70x2,70m med plattform Ramlucka 2,70x2,70m Ramlucka 1,35x2,70m med plattform Ramlucka 1,35x2,70m Stapelskor är integrerade i Dokaset ramluckorna. Dessa är försedda med skyddsskikt så att Xlife skivan inte skadas när den staplas. a [cm] a b [cm] b c [cm] d [cm] ntal luckor Stapelsko nere: Stapelsko uppe Rengör skyddsskikten före stapling. Dokaset ramluckornas stapelskor måste vara placerade exakt ovanför varandra när luckorna staplas /2009 Ü 43

44 Rengöring och Skötsel Det speciella ytskiktet på Xlife skivan minskar rengöringsarbetet. Rengöring Direkt efter gjutning Ta bort betongrester på formbaksidan med vatten (blanda inte i sand). Direkt efter avformningen Rengör formen med högtryckstvätt och skrapa. etongskrapa För att ta bort betongrester rekommenderar vi en formskrapa Xlife och en spackel. Rengöringsutrustning Högtryckstvätt Det speciella ytskiktet på Xlife plattan tillåter även rengöring med högtryckstvätt. Funktionsbeskrivning: Tr Tr eakta följande: Prestanda: 200 till max. 300 bar Tänk på strålhastighet och munstyckets hastighet: - Ju högre trycket är desto större ska strålavståndet vara och desto snabbare ska munstycket flyttas. nvänd högtryckstvätten försiktigt vid silikonfogen: - Ett för högt tryck skadar silikonfogen. - Håll inte strålen riktad mot en punkt. Klinga för smuts som sitter hårt Klinga för lös smuts Observera: nvänd inga spetsiga eller vassa föremål, stålborstar, roterande slipskivor eller borstar. etongsläppmedel Före varje gjutning pplicera betongsläppmedel på skiktskivan och på kortsidorna i ett mycket tunt, jämnt och heltäckande skikt (undvik rinningar av betongsläppmedel på skiktskivan)! Överdosering påverkar betongytan negativt. Testa rätt dosering och användning av släppmedel innan på mindre viktiga byggdelar /2009 Ü

45 Skötsel Slå inte med hammare på ramprofilerna nvänd inte spik större än 60 mm på formen max. l=60 mm /2009 Ü 45

46 Formplanering med Tipos Tipos hjälper till att forma ännu billigare Tipos har utvecklats för att hjälpa vid planeringen av dina Doka-formar. För vägg-, valvformar och konsoler har du därigenom de verktyg till förfogande som även Doka använder för att planera. lltid rätt mängd formar och tillbehör Enkel hantering, snabba och säkra resultat Det lättanvända gränssnittet gör att arbetet går snabbt. Från konstruktionsinmatningen med Schal-Igel - till manuell anpassning av formlösningen. Din fördel: Du spar tid. Talrika mönsterlösningen från praktiken säkrar alltid en optimal teknisk och ekonomisk lösning på ditt formproblem. Det ger säkerhet i användningen och spar kostnader. Du kan arbeta direkt med materialförteckningarna, planer, vyer, snitt och perspektiv. tt ritningarna är så detaljerade ökar användningssäkerheten. Tipos-Doka planerar med Dokaset bland annat: fördelning av ramluckorna erforderliga påbyggnader passbitar och tillbehör gjutställningar, avskärmningar osv. De automatiskt framställa styckelistorna kan överföras till och vidarebearbetas i många olika program. Form- och tillbehör, som måste fås fram med kort varsel eller genom improvisation, är de som är dyrast. Därför erbjuder Tipos fullständiga materialförteckningar som inte lämnar något utrymme för improvisationer. Planeringen med Tipos undviker kostnader innan de uppstår. Och ditt lager kan utnyttja bestånden optimalt. Så tydliga kan form- och konsolframställningar vara. åde för konstruktion och den spatiala visningen hävdar sig Tipos-Doka /2009 Ü

47 Doka-serviceerbjudanden Doka renoveringsservice Så att din form är i form för nästa användning Kontroll, rengöring och reparation av dina Dokaset det sköter gärna Doka-renoveringsservice. Kvalificerad personal och specialutrustning får din form åter i toppform snabbt och billigt. Din fördel: Det finns alltid en form färdig att användas och dessutom ökar livslängden. Dessutom: endast en välskött form ger de önskade betongytorna. Formarna rengörs noggrant i moderna anläggningar med energisnål och miljövänlig teknik. Därefter kontrolleras om luckorna är skadade och att de håller fastställda mått och underhålls. Eventuellt skada formyta repareras eller, om det behövs, byts ut. Doka-kundträning Formträning lönar sig Formarbeten står för en stor andel av arbetskostnaden på byggarbetsplatsen. Modern formutrustning hjälper till att rationalisera arbetet. Men för att få ut mesta möjliga krävs också goda kunskaper om hur formsystemen fungera och bäst används. För att uppnå detta, krävs också ökade kunskaper om den förbättrade utrustningen. Vi hjälper Er gärna med information och utbildning i syfte att öka effektiviteten och minska kostnaderna för just Ert projekt. I Dokas kundutbildning informeras också om säkerhetstekniskt optimal formningsutrustning och hantering, vilket ökar arbetssäkerheten på bygget. Doka-träningsprogram förtjänar att uppmärksammas. Välkommen att kontakta vårt kontor eller Er kontaktperson på Doka för ytterligare information /2009 Ü 47

48 Produktöversikt nvändarinformation Dokaset [kg] rtikel nr. [kg] rtikel nr. Produktöversikt Doka-väggform-system Dokaset Dokaset ramlucka 2,70x2,70m 835, Dokaset-Element 2,70x2,70m galvaniserad höjd: 282 cm Xsafe plattformsförlängare 0,55m 41, Xsafe-ühnenverlängerung 0,55m trädelar gullaserade ståldelar galvaniserade Dokaset ytterhörn 3,30m 283, Dokaset-ußenecke 3,30m Dokaset ramlucka 2,70x2,70m med plattform 986, Dokaset-Element 2,70x2,70m mit ühne galvaniserad höjd: 282 cm Levereras: ihopvikt Dokaset bottenvinkel för innerhörn 7, Dokaset-odenwinkel für Innenecke höjd: 7,5 cm Dokaset ramlucka 1,35x2,70m 454, Dokaset-Element 1,35x2,70m galvaniserad, pulvermålad höjd: 282 cm Dokaset stege 2,70m 19, Dokaset-Leiter 2,70m galvaniserad längd: 212 cm bredd: 37 cm Dokaset ramlucka 1,35x2,70m med plattform 538, Dokaset-Element 1,35x2,70m mit ühne galvaniserad, pulvermålad höjd: 282 cm Levereras: ihopvikt Dokaset störtskyddshållare 30 grader 2, Dokaset störtskyddshållare 15 grader 2, Dokaset-Geländerhalter galvaniserad höjd: 18 cm Skyddsräcke 1,00m 3, Geländer 1,00m galvaniserad längd: 124 cm Dokaset-frontskyddshållare 4, Dokaset-Gegengeländerhalter längd: 31 cm Dokaset-frontskydd 2,70m 21, Dokaset-frontskydd 1,35m 15, Dokaset-Gegengeländer höjd: 183 cm Dokaset överfallslås 12-36cm 4, Dokaset-Kopfanker 12-36cm galvaniserad, pulvermålad längd: cm /2009 Ü

49 Produktöversikt [kg] rtikel nr. [kg] rtikel nr. Dokaset spännstag 10-30cm 13, Dokaset-Zuganker 10-30cm galvaniserad längd: 115 cm Till. belastning vid säkerhet 1,6 mot brottlast: 220 kn Till. belastning enligt DIN 18216: 150 kn Dokaset spärrskaft 3/4" SW36 3, Dokaset-Knarre 3/4" SW36 galvaniserad längd: 100 cm Dokaset-Förankringshålsreduktion 20,0 1, Dokaset-nkerlochreduktion 20,0 galvaniserad längd: 20 cm Stödben , Elementstütze 340 bestående av: () Formfäste stödben 3, styck galvaniserad längd: 40,8 cm bredd: 11,8 cm höjd: 17,6 cm () ottenfäste stödben 2, galvaniserad längd: 20 cm bredd: 11 cm höjd: 10 cm (C) Diagonal t stödben , galvaniserad längd: cm (D) Horisontal t stödben 120 7, galvaniserad längd: cm eakta gällande säkerhetstekniska bestämmelser. galvaniserad Levereras: ihopvikt eakta gällande säkerhetstekniska bestämmelser. Framax spänntving RU 3, Framax-Schnellspanner RU galvaniserad längd: 20 cm Framax ställbar spänntving UNI 5, Framax-Uni-Spanner galvaniserad längd: 40 cm Doka expressanker 16x125mm 0, Doka-Expressanker 16x125mm galvaniserad längd: 18 cm eakta inbyggnadsanvisningar! Framax dubbelbalk 0,90m 10, Framax dubbelbalk 1,50m 16, Framax-Klemmschiene blålackerad Doka coil 16mm 0, Doka-Coil 16mm galvaniserad diameter: 1,6 cm eakta inbyggnadsanvisningar! Framax spännklämma 1, Framax-Spannklemme galvaniserad längd: 21 cm Doka set 2-part lyftkättning 1,50m 4, Dokaset-Zweistrangkette 1,50m dacrometskikt Max. belastning: Vid lutningsvinkel β 45 : 2650 kg (2-part) eakta driftsanvisningen! Dokaset universal balkhållare 1, Dokaset-Klemmschienenhalter galvaniserad längd: 24,5 cm Doka 4-parts kätting 3,20m 15, Doka-Vierstrangkette 3,20m Max. belastning: Vid lutningsvinkel β 30 : 2400 kg (2-part) resp kg (4-part) eakta driftsanvisningen! Framax universal T-bult 10-16cm 0, Framax-Universalverbinder 10-16cm galvaniserad längd: 26 cm /2009 Ü 49

50 Produktöversikt nvändarinformation Dokaset [kg] rtikel nr. [kg] rtikel nr. Doka Material Container 1,20x0,80m 75, Doka-Mehrwegcontainer 1,20x0,80m galvaniserad höjd: 78 cm Max. belastning: 1500 kg eakta driftsanvisningen! Skiljevägg till Material Container 0,80m 3, Skiljevägg till Material Container 1,20m 5, Mehrwegcontainer Unterteilung trädelar gullaserade ståldelar galvaniserade Dokaset lagningskon 20cm 0, Dokaset-Verschlusskonus 20cm längd: 19,2 cm Dokaset fiberbetong kon 30cm 0, Dokaset-Faserbetonkonus 30cm längd: 29,2 cm Plugg fiberbetong 35mm 0, Plugg fiberbetong 40mm 0, Faserbetonstopfen grå Formskrapa Xlife 100/150mm 1,40m 2, Doppelschaber Xlife 100/150mm 1,40m Förankringssystem 15,0 Spännstag 15,0mm fzv 0,50m 0, Spännstag 15,0mm fzv 0,75m 1, Spännstag 15,0mm fzv 1,00m 1, Spännstag 15,0mm fzv 1,25m 1, Spännstag 15,0mm fzv 1,50m 2, Spännstag 15,0mm fzv 1,75m 2, Spännstag 15,0mm fzv 2,00m 2, Spännstag 15,0mm fzv...mm 1, Spännstag 15,0mm obehandlat 0,50m 0, Spännstag 15,0mm obehandlat 0,75m 1, Spännstag 15,0mm obehandlat 1,00m 1, Spännstag 15,0mm obehandlat 1,25m 1, Spännstag 15,0mm obehandlat 1,50m 2, Spännstag 15,0mm obehandlat 1,75m 2, Spännstag 15,0mm obehandlat 2,00m 2, Spännstag 15,0mm obehandlat 2,50m 3, Spännstag 15,0mm obehandlat 3,00m 4, Spännstag 15,0mm obehandlat 3,50m 5, Spännstag 15,0mm obehandlat 4,00m 5, Spännstag 15,0mm obehandlat 5,00m 7, Spännstag 15,0mm obehandlat 6,00m 8, Spännstag 15,0mm obehandlat 7,50m 10, Spännstag 15,0mm obehandlat...mm 1, nkerstab 15,0mm Till. belastning vid säkerhet 1,6 mot brottlast: 120 kn Till. belastning enligt DIN 18216: 90 kn rottlast: 195 kn Svetsa eller värm ej upp spännstag - risk för brott! Tallriksmutter 15,0 2, Superplatte 15,0 galvaniserad höjd: 6 cm diameter: 12 cm nyckelvidd: 27 mm Till. belastning vid säkerhet 1,6 mot brottlast: 120 kn Till. belastning enligt DIN 18216: 90 kn rottlast: högre än stagbrottlast (> 195 kn) Sexkantsmutter 15,0 0, Sechskantmutter 15,0 galvaniserad längd: 5 cm nyckelvidd: 30 mm Till. belastning vid säkerhet 1,6 mot brottlast: 120 kn Till. belastning enligt DIN 18216: 90 kn rottlast: högre än stagbrottlast (> 195 kn) Spännstagsnyckel 15,0/20,0 1, nkerstabschlüssel 15,0/20,0 galvaniserad längd: 37 cm diameter: 8 cm Distansrör 22mm 2,50m 0, Kunststoffrohr 22mm 2,50m Universal-konus 22mm 0, Universal-Konus 22mm grå diameter: 4 cm /2009 Ü

51 Produktöversikt [kg] rtikel nr. [kg] rtikel nr. Förankringssystem 20,0 Spännstag 20,0mm fzv 0,50m 1, Spännstag 20,0mm fzv 0,75m 1, Spännstag 20,0mm fzv 1,00m 2, Spännstag 20,0mm fzv 1,25m 3, Spännstag 20,0mm fzv 1,50m 3, Spännstag 20,0mm fzv 2,00m 5, Spännstag 20,0mm fzv...m 2, Spännstag 20,0mm obehandlad 0,50m 1, Spännstag 20,0mm obehandlad 0,75m 1, Spännstag 20,0mm obehandlad 1,00m 2, Spännstag 20,0mm obehandlad 1,50m 3, Spännstag 20,0mm obehandlad 2,00m 5, Spännstag 20,0mm obehandlad...m 2, nkerstab 20,0mm Till. belastning vid säkerhet 1,6 mot brottlast: 220 kn Till. belastning enligt DIN 18216: 150 kn rottlast: 354 kn Svetsa eller värm ej upp spännstag - risk för brott! Tallriksmutter 20,0 2, Superplatte 20,0 galvaniserad höjd: 7 cm diameter: 14 cm nyckelvidd: 34 mm Till. belastning vid säkerhet 1,6 mot brottlast: 220 kn Till. belastning enligt DIN 18216: 150 kn rottlast: högre än stagbrottlast (> 354 kn) Distansrör 26mm 2,50m 0, Kunststoffrohr 26mm 2,00m Universal-konus 26mm 0, Universal-Konus 26mm grå diameter: 5 cm Plastplugg 26mm 0, Verschlussstopfen 26mm grå /2009 Ü 51

52 Dokaset den kompletta väggformen för höga krav Komplett förmonterade sjok gör formningsarbetet mycket snabbt och säkert. Dokaset har lång livslängd är underhållsvänligt och ekonomiskt. För det svarar varmförzinkade stålramar och den nya Framax Xlife formytan. Dokaset kan kombineras med många komponenter ur Framax Xlife systemet. Du kan hyra, leasa eller köpa Dokaset. Hos alla Doka-filialer nära dig. Det är bara att ringa! Doka-gruppens huvudfabrik i mstetten Doka international sertifierat till ISO 9001 Doka GmbH Josef Umdasch Platz mstetten/österrike Telefon: +43 (0) Telefax: +43 (0) info@doka.com Sverige Doka Sverige Kurödsvägen 20 SE Uddevalla Tel.: +46 (0) Fax: +46 (0) Sverige@doka.com Internet: Doka Sverige Metallvägen 40 SE Rosersberg Tel.: +46 (0) Fax: +46 (0) Norge Doka Norge S Heggstadmoen 4 N 7080 Heimdal Tel.: Fax: Norge@doka.com Finland Doka Finland Oy Selintie 542 FIN Selki Tel.: Fax: Finland@doka.com Internet: Doka-filialer och general-agenter: lgeriet ahrain elgien rasilien ulgarien Chile Danmark Estland Frankrike Grekland Indien Iran Irland Island Israel Italien Japan Jordanien Kanada Kazakstan Kina Korea Kroatien Kuwait Lettland Libanon Litauen Luxemburg Mexiko Nederländerna Nya Zeeland Panama Polen Portugal Qatar Rumänien Ryssland Saudiarabien Schweiz Senegal Serbien Singapore Slovakien Slovenien Spanien Storbritannien Sydafrika Taiwan Thailand Tjeckien Tunisien Turkiet Tyskland UE Ukraina Ungern US Vietnam Vitryssland /2009 Ü
