1 Vattenförsörjningssystem Ny vattenförsörjning för Skellefteå centralort med omkringliggande samhällen Skellefteå kommun

2 3.3 Övergripande rambeskrivning Vattenförsörjningssystem Ny vattenförsörjning för Skellefteå centralort med omkringliggande samhällen Skellefteå kommun Beställare Skellefteå kommun Tekniska kontoret Telefon: (växel) Konsult Vatten & Miljöbyrån i Sverige AB Bergvikskurvan 11C Luleå Organisationsnummer: Telefon: E-post: fornamn.efternamn@vmbyran.se Hemsida: Uppdragsledare: Anna Mäki/Ulrika Larsson Handläggare: Anna Mäki, Alexandra Sjöstrand Granskare: Robert Jönsson Sida 2 (12)

3 Innehåll 1 Bakgrund Planerat vattenförsörjningssystem Planerade anläggningar Nya vägar och planer Gränsdragning mellan entreprenader Planerade upphandlingar Arbetsform och roller Organisation Fasindelning Tillstånd Tillstånd enligt miljöbalken för vattenverksamhet Tillgång till mark Tillstånd som ännu inte erhållits Vattenskyddsområde Tidplan Leveranssäkerhet Övergripande krav Krav på ledningar Livscykelanalys Dokumentation och inmätning Kravspecifikation ritningar Referenssystem CE-märkning Bilagor Bilaga 1. Bilaga 2. Bilaga 3. Översiktskarta uppdelning entreprenader Översiktskarta uppdelning entreprenader Skellefteå centralort Bestämmelser inmätningar Sida 3 (12)

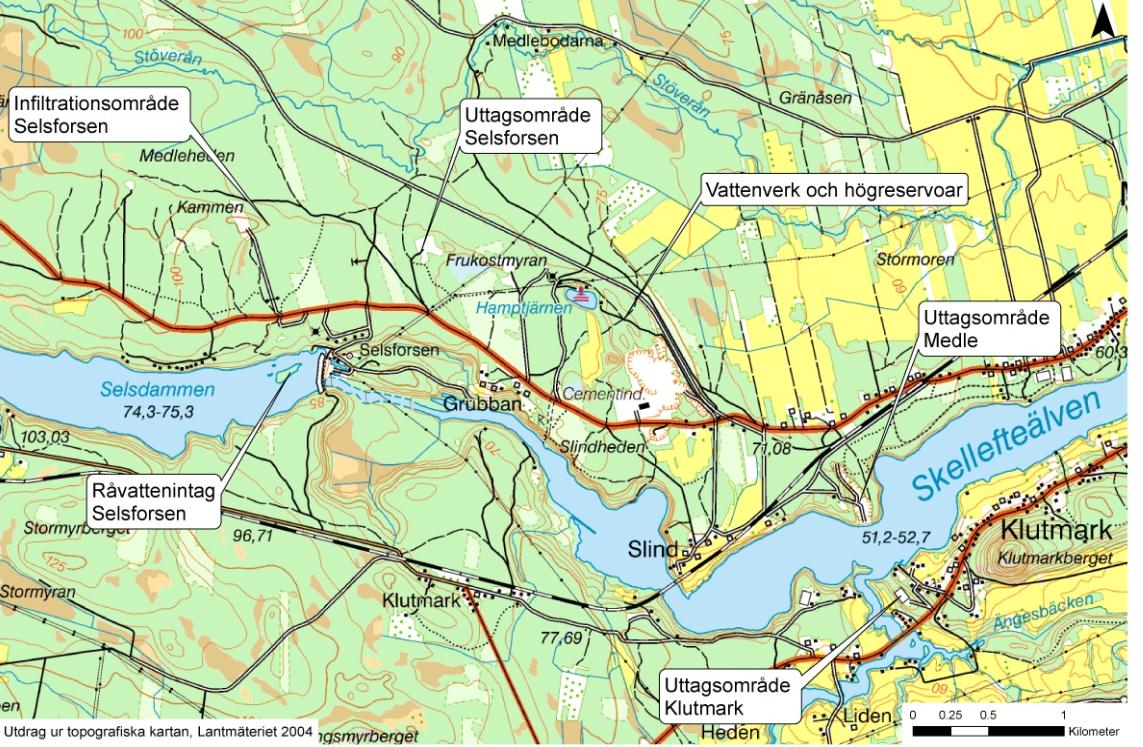

4 1 BAKGRUND Vattenförsörjningen för Skellefteå centralort med omkringliggande samhällen baseras för närvarande huvudsakligen på ytvatten från Skellefteälven. Medeldygnsuttaget uppgår periodvis till i storleksordningen 220 l/s. Nuvarande vattenverk (Abborrens vattenverk) är dimensionerat för att kunna leverera ca 350 l/s renvatten under maxdygn. En mindre del av samhället försörjs med vatten från Slinds vattentäkt (grundvatten). Ytvattnet som idag används som råvatten har stora variationer vad gäller innehåll av organiskt material, temperatur, färgtal och dylikt. I syfte att erhålla en jämnare och bättre råvattenkvalitet planerar Skellefteå kommun att försörja Skellefteå stad med grundvatten från Medle, Klutmark och Selsforsen. För att säkra framtida vattenförsörjning dimensioneras den nya anläggningarna för ett sammanlagt uttag av 250 l/s som medeldygnsförbrukning under ett år, men med möjlighet att under maxdygn ta ut 350 l/s. Därmed avser Skellefteå kommun även kunna tillgodose industrins eventuellt ökade behov av produktionsvatten samt ett ökat antal VA-kunder. Det planerade vattenuttaget kommer att ske inom tre uttagsområden: Selsforsen, Medle och Klutmark, se figur 1. Att ha tre separata uttagsområden ger en stor flexibilitet och en hög säkerhet för Skellefteås framtida vattenförsörjning. De tre uttagsområdena har då tillräcklig kapacitet för att fungera som reserv för varandra. Vattenbehovet vid medeldygn, eller något högre, kan tas ut så länge två av de tre delområdena kan drivas. Detta alternativ gör även att vattenverket Abborren, vars renoveringsbehov är omfattande, inte behöver finnas kvar som reservvattenverk. Figur 1. Grundvattenanläggningens huvudområden I föreliggande dokument beskrivs översiktligt de anläggningsdelar som krävs för att Skellefteå kommun ska kunna ta den nya vattenförsörjningsanläggningen i drift. Även planerad entreprenaduppdelning av anläggningsarbetena, upphandlingar samt gällande krav på arbetet redovisas övergripande Sida 4 (12)

5 2 PLANERAT VATTENFÖRSÖRJNINGSSYSTEM Genomförandet av vattenförsörjningsprojektet har som huvudsyfte att öka säkerheten i dricksvattenproduktionen samt att erhålla en bättre och jämnare vattenkvalitet. Framförallt kommer förbättringen att märkas genom en jämnare vattentemperatur över året. Skellefteå får nu en reservvattenförsörjning som är i kontinuerlig drift, vilket säkerställer att dricksvatten i tillräcklig mängd kan produceras även om ett av de tre uttagsområdena måste stängas. Dessutom medför den nya vattenförsörjningen en kraftigt minskad kemikalieförbrukning och en bättre arbetsmiljö för Skellefteå kommuns personal. 2.1 Planerade anläggningar Delområden av den planerade vattenförsörjningsanläggningen presenteras på karta i bilaga 1 och 2. I kartorna beskrivs även uppdelningen av anläggningsarbetena i fyra olika entreprenaddelar. Mer om entreprenaddelarna redovisas i kapitel 2.2. Den nya vattenförsörjningen baseras på uttag av grundvatten från tre olika områden i en isälvsavlagring belägen ca 15 km från Skellefteå, uppströms längs Skellefte älv. Uttagsområdena betecknas Selsforsen, Medle respektive Klutmark utifrån de geografiska områdena där brunnarna ligger. Vid samtliga uttagsområden förstärks den naturliga grundvattenmängden med infiltration av ytvatten från Skellefte älv (via konstgjord infiltration i Selsforsen och inducerad infiltration i övriga uttagsområden). I Selsforsen planeras uttag av ytvatten att ske via ett råvattenintag i Selsdammen. Därifrån pumpas vattnet via en råvattenpumpstation till en förbehandling innan det infiltreras i infiltrationsbassänger belägna på isälvsavlagringen. Grundvattnet tas därefter ut från ett antal borrade brunnar, av vilka en del redan är anlagda. Även i Klutmark och Medle pumpas vattnet upp från borrade brunnar. Ett antal brunnar finns redan, men dessa ska kompletteras med ett antal nya. I dessa två uttagsområden sker tillskott av ytvatten från älven genom s.k. inducerad infiltration. Detta innebär att grundvattenuttaget sänker grundvattennivån vid älvstranden, varefter vatten från älven rinner in i grundvattenmagasinet via älvens botten och stränder. I Selsforsen ska vattnet som pumpas upp från brunnarna behandlas genom filtrering i utomhus belägna bassänger med kalk och sand. På detta sätt reduceras förhöjda halter av järn och mangan, samtidigt som vattnets ph, alkalinitet och hårdhet höjs. Vattnet som tas ut i Klutmark och Medle behandlas på motsvarande sätt i bassänger belägna i Medle. Från Medle respektive Selsforsen pumpas vattnet därefter till ett nytt vattenverk, beläget i närheten av uttagsområdena. I anslutning till samtliga brunnsområden och infiltrationsområden planeras ventilkammare att anläggas för styrning, reglering och mätning av flöden. Efter att vatten från uttagsområdena når det nya vattenverket i Medle ska det vid behov ph-justeras och slutligen desinficeras med UV-ljus. Vattnet leds därefter till en högreservoar, som anläggs i anslutning till vattenverket. Från högreservoaren leds vattnet via överföringsledningar (två parallella ledningar) till centralorten. Längs överföringsledningarna förläggs ventilkammare och avtappningsmöjligheter på lämpliga platser. Ledningarna delar på sig in en ny ventilkammare som anläggs vid Sjungande Dalen.. Den ena ledningen går till en ny ventilkammare som anläggs vid Solbacken och ansluts där till det lokala vattenledningsnätet. Den andra ledningen ansluts på samma sätt i en ventilkammare som anläggs vid Nordanå i närheten av befintligt vattenverk. Vissa kompletterande ledningsdragningar krävs inom Sida 5 (12)

6 bebyggd mark i centralorten för att ansluta till befintligt ledningssystems olika tryckzoner. Exempelvis planeras en ledning från norra till södra sidan om älven, där en ventilkammare anläggs (benämnd Sörböle). Från denna ventilkammare ska nya ledningar ansluta till befintligt ledningsnät. I projektet med vattenförsörjningsanläggningen ingår även att ett område i Klutmarks by ska anslutas till kommunalt avlopp. I området finns idag enskilda avloppsanläggningar. Ledningar inom bebyggelse kommer därför att behöva anläggas i Klutmark. Det tillkommande avloppsnätet i Klutmark ska sedan sammanbindas med avloppsledningsnätet i Medle. För detta krävs en överföringsledning inkluderande en ledning över älven samt en avloppspumpstation. En vattenledning samförläggs med avloppsledningen för att möjliggöra anslutning till kommunalt vatten i Klutmark. Hela vattenförsörjningssystemet ska styras via ett gemensamt styrsystem vilket ska gå att integrera i befintligt styrsystem (ABB 800) samt i överordnat system (ifix). Erforderlig opto/tele-kommunikation ska byggas upp. 2.2 Nya vägar och planer Nya vägar och planer ska anläggas för att möjliggöra transport till och inom arbetsområdet. Vissa av vägarna är av permanent art, medans andra är tillfälliga vägar under entreprenadtiden. Parkeringsplatser ska finnas i anslutning till nytt vattenverk. 2.3 Gränsdragning mellan entreprenader Vattenförsörjningsprojektet planeras att delas upp i tre olika entreprenader. Den första entreprenaden består av två delar (del E1 och del E2). Denna uppdelning redovisas på kartor i bilaga 1 och 2. Omfattning av varje entreprenad redovisas översiktligt nedan. Entreprenad del E1/E2 Del E1: - Samtliga anläggningar inom uttagsområdena, inklusive råvattenintag med tillhörande anläggningar i Skellefte älv. - Överföringsledningar mellan uttagsområden samt från uttagsområden till vattenverk. - Vattenverk och högreservoar. - Ventilkammare Nordanå, Sörböle samt Solbacken i centralorten. - Ledning över Skellefte älv mellan ventilkammare Nordanå och Sörböle i centralorten. - Erforderliga anslutningsvägar Del E2: - Överföringsledningar från Medle till centralorten. Ledningarna ansluts till Solbackens ventilkammare respektive till det lokala vattendistributionsnätet söder om järnvägen (på väg mot ventilkammare Nordanå). - Ventilkammare anläggs med anpassat läge gentemot varandra på de dubbla överföringsledningarna för möjlig avstängning av delsträckor på ledning. - Ventilkammare Sjungande dalen anläggs, från vilken flödet från de dubbla överföringsledningarna delas Sida 6 (12)

7 - Avtappnings- och luftningsanordningar anläggs. - Erforderliga anslutningsvägar Entreprenad E3 (genomförs i egen regi av Skellefteå kommun): - Ledningar inom centralorten från söder om järnvägen fram till ventilkammare Nordanå. Entreprenad E4: - VA-lösningar för områden inom framtida vattenskyddsområde. 3 PLANERADE UPPHANDLINGAR Ett antal upphandlingar kommer att ske i projektet. En huvudkonsult, i projektorganisationen benämnd K2, kommer att upphandlas, liksom entreprenörer för två av de tre entreprenaddelarna (del E1/E2 och E4). Konsult K2 kommer att upphandlas först, under andra halvåret 2012, följt av entreprenör för del E1/E2 med option på E4. 4 ARBETSFORM OCH ROLLER Projektet i sin helhet kommer att genomföras som utökad samverkan, enligt Förnyelse i anläggningsbranschens rekommendationer. Konsulten K2 kommer att svara för den tekniska lösningen medan entreprenören kommer att samordna sina underentreprenörer i en utförandeentreprenad. I de olika faserna ansvarar de olika parterna beställare, konsulter och entreprenörer för att på ett öppet sätt bidra med sina specialkunskaper. Allt enligt Fias rekommendationer om utökad samverkan. Mer om detta framgår av AF-delen. 4.1 Organisation Organisationen för projektet innefattar: - En huvudkonsult (K2) - Tre entreprenader (Huvudentreprenad del E1och del E2, E3 och E4) - Beställaren (Skellefteå kommun) - Vatten & Miljöbyrån (K1) Organisationen är åskådliggjord i Figur Sida 7 (12)

8 Figur 2. Projektorganisation, ny vattenförsörjning Skellefteå Entreprenad E3 utförs av Skellefteå kommun i egen regi medan entreprenaderna del E1/E2 samt E4 utförs av externa entreprenörer. Huvudkonsulten (K2) kommer att vara samordnare, utföra utredning och projektering genom hela projektet samt stå för all byggledning. En person hos huvudkonsulten kommer att vara projekt- /projekteringsledare och arbeta på heltid med projektet. Mer detaljerad information avseende huvudkonsultens uppgifter och ansvarsområden finns i de entreprenadspecifika rambeskrivningarna. Intern samordning inom kommunen sköts av kommunens projektledare. Vatten & Miljöbyrån finns med som tekniskt stöd i beställarens organisation samt ansvarar för vissa delar av projektet, rörande bland annat vattenskydd och säkerhetsfrågor. I projektorganisationen ingår även entreprenörer för de olika delarna. Entreprenörerna kommer att medverka under fas 1 och 2 samt genomför entreprenaden i fas 3. Varje fas är mer utförligt beskrivet i kapitel 4.2 nedan. Huvudkonsult K2 ansvarar tillsammans med kommunens interna projektledare för datan/byggnet. 4.2 Fasindelning Respektive entreprenad kommer att delas in i fyra faser: systemval, detaljprojektering, genomförande och intrimning. Fas 1 Systemval: Många utredningar har gjorts över tiden och en del förslag till lösningar finns framme. Under fas 1 görs det slutliga systemvalet. Livscykelanalyser skall göras för valda delar, se även kapitel 9.2. Under detta skede tas därmed program och systemhandlingar, tidplan samt kalkyler för det fortsatta arbetet fram. Parterna ska också göra en gemensam bedömning av alla kostnadspåverkande händelser som kan Sida 8 (12)

9 inträffa under fas 3 (riskinventering). Fas 2 Detaljprojektering: Detaljprojektering, tidplan och produktionskalkyl utförs som ska ligga till grund för genomförandet. Entreprenören ansvarar för framtagandet av produktionskalkylen. I detta arbete deltar även beställare och huvudkonsult. Produktionskalkylen ska utgöra det belopp med vilken den verkliga självkostnaden ska jämföras efter färdigställandet. Kalkylen ska godkännas av Beställaren. Riskinventeringen ska ses över och vid behov revideras. Fas 3 Genomförande: Entreprenören ansvarar under och efter denna fas gentemot Beställaren fullt ut för att arbetena är utförda i full överensstämmelse med handlingar som tagits fram under fas 2 deltaljprojektering samt att tidsplanering och kalkyl efterlevs. Innan fas 3 färdigställs ska Entreprenören genomföra en samordnad funktionsprovning/egenkontroll. Innan slutbesiktning tar Entreprenören fram underlag för relationshandlingar och lämnar över samtliga underlag. Entreprenörens arbete är färdigställt efter fas 3 (godkänd slutbesiktning). Huvudkonsult K2 ansvarar för byggledning. Fas 4 Intrimning/provdrift: Under denna fas genomför Huvudkonsulten i samverkan med Beställaren en provdrift av anläggningen, kombinerat med funktionskontroll och intrimning. Under denna fas tar huvudkonsulten även fram driftinstruktioner, relationshandlingar och genomför CE-märkning. I rambeskrivning för varje delentreprenad beskrivs ytterligare detaljer kring det arbete som ska genomföras. 5 TILLSTÅND 5.1 Tillstånd enligt miljöbalken för vattenverksamhet Skellefteå kommun har erhållit tillstånd för vattenverksamhet enligt Miljöbalken för följande: att anlägga 24 brunnar (redan anlagda) att anlägga ytterligare 30 brunnar fördelade på ett antal utpekade fastigheter att få anlägga tre infiltrationsbassänger vid infiltrationsområde Selsforsen och att få anlägga en eller flera infiltrationsbassänger vid uttagsområde Selsforsen att få anlägga fyra infiltrationsbassänger i uttagsområde Medle att förlägga ledningar i älven (ledning mellan uttagsområde Klutmark och Medle samt avloppsledning och vattenledning över älv från/till Klutmark) att anlägga anordningar för uttag av ytvatten uppströms Selsforsen (råvattenintag, råvattenpumpstation och ledningar) att avleda ytvatten ur älven med momentant högst 150 l/s, dock högst 70 l/s, i årsmedeltal och infiltrera detta vatten i marken (i Selsforsen) att ur brunnarna utta 250 l/s som årsmedeltal, dock högst 350 l/s räknat som maxdygn. I tillståndsansökan anges även ett maximalt vattenuttag per uttagsområde Sida 9 (12)

10 Tillståndet reglerar även utförandetiden av ovanstående anläggningar. 5.2 Tillgång till mark Entreprenad del E1: Tillstånd för vattenverksamhet finns samt beslut gällande marktillgång. Ytterligare marktillgång för ledningar och byggnader måste erhållas (berör ca 10 privata fastighetsägare samt kommunens egna fastigheter). Entreprenad del E2 samt E3: Ingen tillgång till mark erhållen. Del E2 kommer att beröra fastighetsägare, varav drygt 100 är privata. Resterande tillhör kommunen eller övrig offentlig sektor. Skellefteå kommun och dess enhet för planeringsfrågor (i samarbete med lantmäterimyndigheten) ansvarar för att skapa tillgång till mark avseende entreprenad del E2 samt E3. Kommunens interna projektledare ansvarar även för samordningen av detta. Entreprenad E4: Tillstånd för vattenverksamhet finns samt beslut gällande marktillgång. Ytterligare tillgång till mark kommer att erfordras, till vilken utsträckning beror på anläggningens utformning. 5.3 Tillstånd som ännu inte erhållits Inga bygglov finns beviljade, erforderliga bygglovshandlingar för projektets genomförande ska tas fram under fas 2 för respektive entreprenaddel. Anmälan för vattenverksamhet i form av anläggande av ledning över Skellefte älv mellan ventilkammare Nordanå och Sörböle samt eventuellt av överföringsledningar vid korsning av Klintforsån och Bjurån kommer att krävas. Anmälan kommer att tas fram under projektet. 6 VATTENSKYDDSOMRÅDE Parallellt med arbetet med projektering och anläggande av vattenförsörjningsanläggningen pågår ett arbete med att upprätta vattenskyddsområden för vattentäkterna. Arbetet genomförs av Vatten & Miljöbyrån och Skellefteå kommun. För anläggningsarbetena kommer särskilda skyddsåtgärder att krävas inom de mark- och vattenområden som ligger inom det blivande vattenskyddsområdet. Omfattningen av entreprenaden E4 kommer att till stor del att styras av hur vattenskyddsområdet med tillhörande skyddsföreskrifter för vattentäkten utformas. 7 TIDPLAN I sin helhet ska kontraktsarbetena gällande E1 och E2 vara färdigställda med godkänd slutbesiktning senast I sin helhet ska kontraktsarbetena gällande option E4 vara färdigställda med godkänd slutbesiktning senast Sida 10 (12)

11 8 LEVERANSSÄKERHET Under hela arbetet med vattenförsörjningsanläggningen ska säkerhetsaspekter vägas in. Ansvar för detta arbete ligger på Vatten & Miljöbyrån. Övriga projektdeltagare (konsulter och entreprenörer) kommer att få information från Vatten & Miljöbyrån om hur säkerhetsaspekter ska vägas in i arbetet med anläggningens utformning. I Vatten & Miljöbyråns arbete ingår att göra en fullständig säkerhetsgenomgång, från vattentäkternas tillrinningsområde till abonnent. I arbetet ingår att upprätta en WSP inklusive bl.a. MRA, ODP, egenkontrollprogram med HACCP vid produktion och distribution av dricksvatten plus vattenskyddsområde med tillhörande vattenskyddsföreskrifter. Vatten & Miljöbyrån tar även fram kravspecifikation på skalskydd för vattenskyddsanläggningen (lås, larm, kameraövervakning etc.) samt för tidigt varningssystem (EWS). Vatten & Miljöbyråns arbete kommer att ge input till projektet och detaljutformningen av anläggningen med avseende på säkerhetsaspekter. 9 ÖVERGRIPANDE KRAV Då anläggningen kommer att användas för att distribuera dricksvatten till ett stort antal människor är det viktigt att information om projektet hanteras varsamt. Speciella riktlinjer för hantering av arbetsmaterial ska följas av konsulter och entreprenörer som arbetar inom projektet. Anläggning och material skall följa standard enligt AMA Krav på ledningar Ledningsmaterialet får inte påverka eller förändra vattenkvaliteten. Plastledningar ska uppfylla kraven i nordiska produktstandarden Nordic Poly Mark. 9.2 Livscykelanalys Under fas 1 skall livscykelanalys göras för valda delar. K2 ansvarar för samordning och sammanställning av detta arbete. Såväl huvudkonsult som beställare och berörd entreprenör deltar i detta arbete. Faktorer som ska vägas in är exempelvis: - Energi för vattenproduktion/-distribution - Kemikalieåtgång - Driftskostnad - Livslängd maskinkomponenter (kapitalkostnad) - Anläggnings/byggkostnad Livscykelanalys ska genomföras på ett antal delar av anläggningen. Som exempel kan nämnas för högreservoar i förhållande till överföringsledningar, för bassängutformning (tät eller öppen botten), delar av maskininstallationer i vattenverk samt råvattenpumpar Sida 11 (12)
