BILLERUD AB GRUVÖNS BRUK. Ö-drift. Malin Jervant
|
|
- Anna-Karin Axelsson
- för 7 år sedan
- Visningar:
Transkript
1 BILLERUD AB GRUVÖNS BRUK Ö-drift Malin Jervant
2 GRUVÖNS BRUK,Ö-DRIFT DEFINITION Ö-DRIFT Begreppet Ö-drift står för ett driftsförhållande som råder då ett område vid bortfall från ett överliggande nät, matas från ett eller flera lokala kraftverk. I Gruvöns fall 2st mottrycksturbiner. Ö-drift ger möjligheten att försörja prioriterade elanvändare med lokalt tillgänglig produktionskapacitet. Ett prioriterat nät där en störning innebär stora produktionsförluster byggs upp.
3 GRUVÖNS BRUK, Ö-DRIFT ALLMÄNT Varför? Hur? Med ö-drift förhindras att störningar vid tex åska kommer in på eldistributionsnätet, vilka kan stoppa känsliga drifter. A/B-näten ska separeras i förebyggande syfte vid åskrisk Favoriseringsskydd med spänningsskydd (över/under spänning) och frekvensskydd (över/under frekvens) ger automatisk övergång till Ö-drift vid störningar på yttre nät
4 GRUVÖNS BRUK, Ö-DRIFT FÖRUTSÄTTNINGAR Ö-DRIFT Ångnät El Stabilt Högtrycksnät, inga kraftiga laständringar i ångnäten Marginal för ökning av ångproduktionen med ton/h Tillräcklig friblåsningskapacitet för fortsatt mottryck vid bortfall av ångförbrukare Produktion och belastning skall överensstämma i systemet. Frekvensen skall hållas stabil på 50 Hz Ingen sammankoppling mellan A och B-nät förutom KB-130 Spänningen i systemet får ej anta skadliga nivåer.
5 GRUVÖNS BRUK,Ö-DRIFT GRUVÖNS ELKRAFTSYSTEM Elkraftsystemets uppbyggnad 2st inkommande 130kV linjer 2st generatorer (28,75MVA och 57,4MVA) 4st 10kV fördelningsstationer matas med 6st 40MVA transformatorer. Fördelningsstationerna är i duplex utförande vilket möjliggör prioritering av elanvändare.
6 GRUVÖNS BRUK, Ö-DRIFT ENLINJESCHEMA GRUVÖN
7 GRUVÖNS BRUK, Ö-DRIFT STATISTIK Antal blixtnedslag under 2011:
8 GRUVÖNS BRUK, Ö-DRIFT STATISTIK Under 2012 gick Gruvön i ö-drift 26 gånger i totalt 137,5h Under 2012 registrerades 7st störningar på inkommande linjer. Samtliga störningar härrör från åska i närområdet. 5 av störningarna påverkade inte produktionen >80% kvarvarande spänning. 2 av störningarna stoppade icke prioriterade laster (Gruvön var i Ö- drift) vilket medförde att produktionsbortfallet minimerades.
9 GRUVÖNS BRUK, Ö-DRIFT SLUTSATS Immunitetsförbättringsåtgärder i kombination med ö-drift ger ett bra skydd mot produktionsbortfall på grund av yttre störningar.
10 Sven Granfors
11 Solvina Grundat 1997 Ca 40 ingenjörer Teknisk bredd Kontor i Göteborg och Västerås
12 Verksamhet Ödrift, men också: Ångnätreglering Energioptimering Generatorstyrning Driftoptimering Helhetsperspektiv
13 Anläggningsperspektiv Kraft och energi i kombination med reglerteknik är vår specialitet

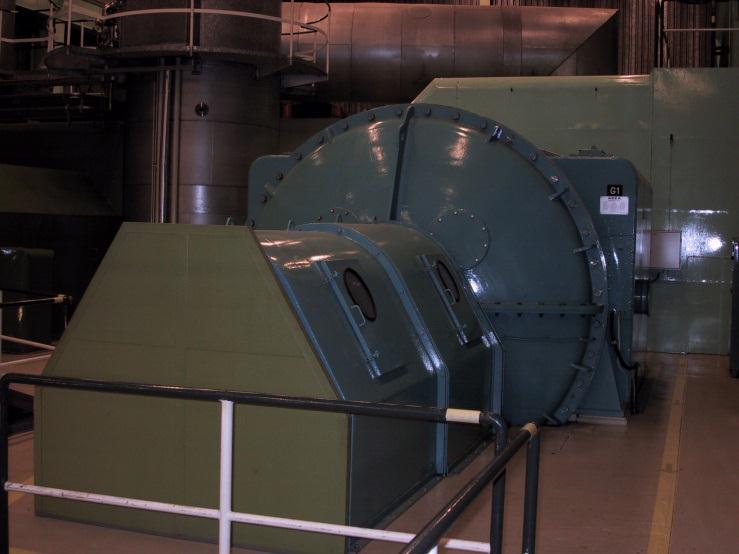

14 Gruvön - Historik 2006: Ny turbin G4 (58 MVA) Skall klara att köra i ödrift 2010: Nytt styrsystem turbin G3 (28 MVA) Skall klara att köra i ödrift
15 Vad är Klara att köra i ödrift? Hur definieras önätet? Inom vilka nivåer skall U och f hållas? Vilka händelser skall klaras? Hur skall manövrerbarheten vara? Hur mycket får ångnätet påverkas? Hur vet vi att kraven uppfylls?
16 Solvinas uppdrag Kravställning ödrift Upphandlingsstöd Ödriftprov med SSPS vid drifttagning
17 Hur testas ö-drift Genom simuleringar + Säkert + Flexibelt / Omfattande Begränsad tillförlitlighet Genom skarpa prov Riskabelt Begränsad omfattning + Tillförlitligt Genom prov med SSPS
18 Ödriftprover med SSPS Säkert Förbrukningen matas från yttre nät Generatorn är kopplad mot nätet Flexibelt och komplett Alla driftfall kan testas Tillförlitligt Anläggningen provas på riktigt
19 Säkert Förbrukningen matas från yttre nät Generatorn är kopplad mot nätet Anläggningen testas SOM OM den vore i ödrift
20 Typexempel på ödriftreglering
21 Aktiv Effekt [MW] Instabil reglering Frekvens [Hz] 10,00 52,00 9,00 51,50 8,00 7,00 51,00 6,00 50,50 5,00 50,00 4,00 49,50 3,00 2,00 1,00 49,00 48,50 0,00 48, Tid [s] Aktiv effekt MW f genererad Hz
22 Aktiv Effekt [MW] Till/Frånkoppling av 4 MW - EFTER Frekvens [Hz] 16,00 52,00 14,00 51,50 12,00 51,00 10,00 50,50 8,00 50,00 6,00 49,50 4,00 49,00 2,00 48,50 0,00 48, Tid [s] Aktiv effekt MW f genererad Hz
23 Flexibelt och komplett Ångnätstabilitet Vilka driftfall klarar vi? Vilken säkerhetsmarginal vi? 2 turbiner G3 och G4 Många olika driftfall möjliga
24 Provprogram G3 ensam i ödrift G4 ensam i ödrift G3 och G4 tillsammans i ödrift Hög lastnivå Låg lastnivå Olika drifthändelser skall hanteras Totalt över 50 olika ödriftscenarion provade
25 MW,% Provresultat Hz G3 ensam 3 MW belastningssteg låg last Litet önät, nya parametrar 35 53, , , , , ,0 5 47, tid (s) Aktiv effekt MW Pådrag Xs % Total Last MW Simulerad frekvens Hz
26 MW, %, bar Provresultat Hz G3 ensam 3 MW belastningssteg medellast Litet önät, nya parametrar 60 53, , , , , ,0 0 47, tid (s) Tryck färskånga bar Aktiv effekt MW Total Last MW Pådrag Xs % Simulerad frekvens Hz
27 MW, %, bar Provresultat Hz G3 ensam 3 MW belastningssteg hög last Litet önät, nya parametrar 70 53, , , , , , , tid (s) Tryck färskånga bar Aktiv effekt MW Total Last MW Pådrag Xs % Simulerad frekvens Hz
28 [MW] / [%] Provresultat [Hz] G4 ensam 4 MW belastningssteg turbine island mode ,2 52,8 52,4 52,0 51,6 51,2 50,8 50,4 50, ,6 49,2 48,8 48,4 48,0 47,6 47,2 46,8 46, , time [sec] Load Controller output Active power Generated frequency
29 MW, %, bar Provresultat G3 + G4 8 MW belastningssteg Stort önät, nya parametrar tid (s) Ångtryck färskånga Pinl1 bar Total Last MW Aktiv effekt MW Simulerad G4 Uteffekt MW Pådrag Xs % Simulerad frekvens Hz
30 [MW] / [%] Provresultat [Hz] Övergång till ödrift, 5 MW obalans turbine island mode ,6 53,2 52,8 52,4 52,0 51,6 51,2 50,8 50,4 50,0 49,6 49,2 48,8 48,4 48,0 47,6 47,2 46,8 46, , time [sec] Load Controller output Active power Generated frequency
31 Tillförlitligt Kraftverket testas på riktigt Hela systemet testas Styrsystem Reglering Skydd och begränsningar Turbin Ventiler Generator Givare
32 Aktiv effekt [MW] Svängningar vid 12 MW Frevens [Hz] 25,00 52,00 51,50 20,00 51,00 15,00 50,50 50,00 10,00 49,50 5,00 49,00 48,50 0,00 48, Tid [s] Aktiv effekt MW f genererad Hz
33 Aktiv effekt MW Olinjär ventil vid 12 MW Linjäritet G Pådrag Xs %
34 Referenser Papper och Massa Billerud Gruvön Södra Cell Mörrum Iggesund Paperboard Nordic Paper Bäckhammar Över 50 andra kraftverk Gasturbiner Ångturbiner Vattenkraftverk Gaskombianläggningar
35 Kontakt
