Tentamen CAD och Ritteknik, 5 timmar

Transkript

1 Tentamen CD och Ritteknik, 5 timmar Datum: Måndag den 17 augusti 2009 Tid: 10:00-15:00 Plats: 6k1101 (Ångströmlaboratoriet) Poängfördelning och betygssättning: Betygssättning CD Betygssättning Ritteknik Betyg 3: 25 Betyg 3: 18 Betyg 4: 32 Betyg 4: 23 Betyg 5: 38 Betyg 5: 28 Max: 40 Max: 30 Hjälpmedel Du får använda dig av allt kursmaterial förutom teorihäftet för ritteknik, inlämningsuppgifter, gamla tentor och filer. Linjal och gradskiva är bra att ha med för att mäta på ritningar om det behövs. nnars räcker det med Karl Björk och Konstruera med Pro/ENGINEER Wildfire 3.0. Inga e-post, chat, Internet eller andra typer av filöverföringsprogram får vara i gång under tentan med undantaget om ni använder hjälpen i Pro/ENGINEER. Börja med att: 1) Börja med att skapa en katalog med ditt namn på hårddisken för att undvika problem med för lite utrymme, t.ex. C:/temp/840401_1400_John_Doe. Kopiera sedan mappen Datorstöddkonstruktion_2009_08_17 från O:/maskin/Henrik/ till C:/temp/840401_1400_John_Doe nvänd denna som arbetskatalog. 2) Det är väsentligt att du följer de instruktioner som finns angivna för varje uppgift. Tips! - Spara ofta! - Tänk på att arbeta i rätt Working directory! Tentamensinlämning (Görs först då alla uppgifter avklarats) 1. Spara dina Pro/ENGINEER filer och avsluta sedan programmet 2. Öppna Utforskaren och kopiera hela din underkatalog från C:\temp\ till 1. G:\Tentamensinlämning_DSK 2. Kontrollera att kopieringen blev framgångsrik och att inga filer saknas. 3. Lämna in hela tentamen (alla papper) med filnamnen i fyllda för de olika uppgifterna på baksidan. Enheten G:\ fungerar som en brevlåda. Du kan varken öppna, ändra eller radera filer som en gång lagts på G:\. 1

2 Rättningsprotokoll Tid: 10:00-15:00 Fyll i de gråa fälten nedan. Skrivnings datum Inlämningstid Kursens namn Namn Personnummer E-post Kommentar/Övrig information Datorstödd konstruktion Datornummer (står på luckan t.ex. 6k ): Uppgift 1 Utförd (Kryssa i) Poäng CD Poäng RITtek. Namn på inlämnade filer; SM (sammanställning), PRT (modell), DRW (ritning) Bonus Summa Betyg CD RITtek. 2

3 1. Modellering och Ritteknik Led (32p CD + 12p ritteknik) Det finns detaljritningar på modellerna fästplatta, bygel och axel i bilagan. Utgå från detaljritningarna och konstruera leden som passar till de mått som bygeln har. Toleranser är inte angivna på ritningarna, dessa får sättas ut för att säkerställa önskad funktion. I katalogen till tentan finns ett filmklipp som visar konstruktionens möjliga rörelser. Skruvarna som sitter i konstruktionen skall fungera som leder och ge möjlighet till rotation. lla skruvar, muttrar, spår och hål ska anpassas för M8-skruvar. Börja med att göra de olika modeller som ingår i konstruktionen med hjälp av ritningarna i bilagan. Modellerna fästplatta, bygel och axel ska modelleras efter detaljritningarna och bygelns mått får inte modifieras på något sätt (toleranser får läggas till där det behövs). Skruvarna och muttrarna som används i konstruktionen behöver inte skapas utan finns i katalogen som du ska ha kopierat och använda som Working directory. nvänd startparten mall_detalj till modellerna du skapar. Tänk på generella toleranser, dimensionstoleranser och passningar när modellerna skapas. Funktionsmåttsätt och toleranssätt alla delar i konstruktionen. Mät och uppskatta måtten som behövs för att få en fungerande konstruktion. Det viktiga är inte att det är exakt på millimetern samma längder på modellerna som ritningarna i bilagan, utan att konstruktionens delar passar ihop och fungerar med genomtänkta toleranser och passningar där det behövs (bygeln som redan är måttsatt ska dock ha exakt samma mått som ritningen). nvänd de mått och den information som finns på ritningarna för att skapa konstruktionen. Ritteknik: Måttsättning, form och storlek, passningar och toleranser, information i ritningshuvudet/parametrarna CD: Modelleringsteknik, referenser (parent/child förhållande), val av features TIPS: Börja med att skissa på ett papper hur varje del ser ut så går det snabbare att modellera detaljerna. Sätt ut måtten på ritningarna/skisserna som hjälp när du planerar modellerna. Se bilagan för ritningar till konstruktionen. 3

4 2. Sammanställning Montering Led (CD 8 P) Gör en sammanställning av leden monterad som bilagan visar. nvänd startparten mall_montering för sammanställningen. För att få full poäng så skall alla delar vara fully constrained, använda mekanismer och sammanställningarna skall ha bra parent-child förhållanden till varandra (d.v.s. logiska referenser för monteringen). Se bilagan för ritningar till konstruktionen. 3. Detaljritning Fästplatta (ritteknik 10 P) Gör en detaljritning på modellen fastplatta med lämpliga vyer och två snitt som visar detaljen i genomskärning. Skapa en förstoring på öglornas försänkningar med Detailed View. Sätt ut axlar, mått och komplettera med lämpliga toleranser. Tänk på att måtten skall hämtas från modellen och inte skapas på ritningen. Välj lämplig skala och en 3-ritram för att få plats med mått och vyer ordentligt, tänk på placera vyerna så pappret utnyttjas optimalt. Fyll i information i ritramen och lägg till övrig information på ritningen om det behövs. Detaljritning Fastplatta OBS! Detaljritningar för övriga detaljer skall INTE göras. 4

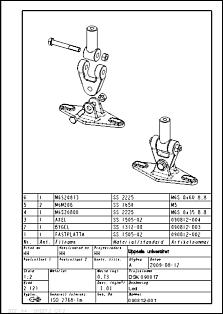

5 4. Sammanställningsritning Led (ritteknik 8 P) Gör sammanställningsritningen av Led enligt bilagan med två blad (sheets) vyer, snitt, sprängvy, ballonger, axlar, information o.s.v. Försök få med allt som finns på ritningen i bilagan. Se bilagan för en större ritning på sammanställningen. 5

6 Egna anteckningar/skisser/kladdpapper 6

7 B-B B B 6 1 M6S M6M M6S XEL 2 1 BYGEL 1 1 FSTPLTT Nr. nt. Filnamn Ritad av Konstruerad av Kontrollant 1 Kontrollant 2 Skala Material 1:2 Blad 1 (2) Vyplac. Generell tolerans ISO m Projektledare SS 2225 M6S 8x SS 1650 M5 SS 2225 M6S 8x SS Material/standard rtikelnummer Uppsala universitet Kontr. tillv. Utgåva Datum Massa (kg) Projektnamn Dens. (kg/m³) Benämning [.0] Led Gen. Ra Nummer DSK

8 6 1 M6S M6M M6S XEL 2 1 BYGEL 1 1 FSTPLTT Nr. nt. Filnamn Ritad av Konstruerad av Kontrollant 1 Kontrollant 2 Skala Material 1:2 Blad 2 (2) Vyplac. Generell tolerans ISO m Projektledare SS 2225 M6S 8x SS 1650 M5 SS 2225 M6S 8x SS Material/standard rtikelnummer Uppsala universitet Kontr. tillv. Utgåva Datum Massa (kg) Projektnamn Dens. (kg/m³) Benämning [.0] Led Gen. Ra Nummer DSK

9 B B B-B - C C 2:1 Nr. nt. Filnamn Ritad av Konstruerad av Kontrollant 1 Kontrollant 2 Skala Material 1:1 Blad 1 (1) Vyplac. Generell tolerans ISO-2768-m Projektledare Material/standard rtikelnummer Uppsala universitet Kontr. tillv. Utgåva Datum Massa (kg) Projektnamn Dens. (kg/m³) Benämning Gen. Ra Nummer DSK Fästplatta

10 x1x45$ 25 2xR5 2xR xR5 R15 - Välj diameter för frigående hål för skruv 15 OBS! Toleranser/passningar är inte utsatt på detaljritningen utan behöver kompletteras av dig. Nr. nt. Filnamn Ritad av Konstruerad av Kontrollant 1 Kontrollant 2 Skala Material 1:1 Blad 1 (1) SS Vyplac. Generell tolerans ISO-2768-m Projektledare Material/standard rtikelnummer Uppsala universitet Kontr. tillv. Utgåva Datum Massa (kg) Projektnamn Dens. (kg/m³) Benämning 7800 Bygel Gen. Ra Nummer DSK

11 - Nr. nt. Filnamn Ritad av Konstruerad av Kontrollant 1 Kontrollant 2 Skala Material 1:1 Blad 1 (1) Vyplac. Generell tolerans ISO-2768-m Projektledare Material/standard rtikelnummer Uppsala universitet Kontr. tillv. Utgåva Datum Massa (kg) Projektnamn Dens. (kg/m³) Benämning 7800 xel Gen. Ra Nummer DSK
