1 fagerhult news 2010 Komplement till Belysningskatalogen

2

3 Innehåll interiör Gaudi intro 26 Gaudi Cirkulär 27 Gaudi Linjär 28 Indigo Delta intro 22 Indigo Clivus Delta 23 LightShift intro LightShift golv 18 LightShift pendel 16 infällt Indigo Combo Delta 1-cell 24 Indigo Combo Delta 2-cell 25 LightShift infälld 17 Notor infälld intro 6 7 Notor infälld Beta 8 Notor infälld Delta 10 Notor infälld Lamell 9 Notor infälld Opal 11 Notor infälld tillbehör 12 industri Indubob intro 55 Indubob 56 itrack intro itrack Dual 47 itrack Kite 46 itrack kontaktskena itrack Line 49 itrack Line asymmetrisk 53 itrack Line bredstrålande 50 itrack Line medelstrålande 51 itrack Line smalstrålande 52 itrack tillbehör downlights Pleiad Compact Wallwasher G2 intro 20 Pleiad Compact Wallwasher G Pozzo intro 30 Pozzo pendel 31 Pozzo tak 32 inredning Liverti intro 34 Liverti pendel 35 Liverti pendel mini 36 Liverti plafond 37 Liverti tak 38 Liverti vägg 39 Telescope Aqua 57 Zest Basic 58 Index Ljuskällor 60 Robust översikt 59 1

4 Våra miljöval Vi har sagt det förut. Den renaste kilowattimmen är den som aldrig behöver produceras! Därför arbetar Fagerhult inte med bara armaturer, vi utvecklar hela belysningssystem. Vi vill visa att det är möjligt att sätta människan och miljön i centrum. Att det går att skapa hälsosamma ljusmiljöer och samtidigt möta kraven på energieffektivitet och ekonomi. En armatur som lyser förbrukar energi och armaturens energiförbrukning är direkt kopplad till koldioxidutsläppet. Faktum är att hela 90 procent av belysningsanläggningens miljöpåverkan sker genom driften. Allt som kan göras för att minska energiförbrukningen är ett steg i rätt riktning. Därför har vi på Fagerhult satt ljuset i system. Vi använder oss av styrning som gör att det aldrig lyser i onödan. Vi väljer de mest energieffektiva ljuskällorna och utvecklar armaturer som verkligen tar till vara teknikens alla fördelar. Vår målsättning är att begränsa belysningens miljöpåverkan genom hela livscykeln och vi arbetar intensivt med att minska den mängd koldioxid som finns inbyggd i våra produkter i form av råmaterial, tillverkning och transporter. Med energiförbrukningen i fokus lägger vi också kraft på våra egna energival. Så långt det är möjligt använder vi grön el från vattenkraft i vår egen verksamhet. 2

5 Dina miljöval Det här kan du göra för att minska miljöbelastningen när du väljer belysning: Välj en armatur med hög verkningsgrad. Verkningsgraden anger i procent hur stor del av den förbrukade energin som armaturen klarar att omsätta till ljus. Välj armatur med rätt ljuskälla. T5 Eco och bra utförda LED-lösningar är de energieffektivaste alternativen på marknaden idag. Välj ett styrsystem med sensorer. Ett system med närvaro- och dagsljussensorer optimerar energiförbrukningen. Gör en livscykelkalkyl. Fagerhult Life Cycle Cost Calculator, LCC, visar sambanden mellan investeringskostnad, val av belysningslösning, energiförbrukning och miljöpåverkan. Du hittar LCC på 3

6 Ny standard med T5 Eco Nu inför Fagerhult T5 Eco som standard i sortimentet. T5 Eco är en nyutvecklad ljuskälla som drivs med lägre effekt men producerar lika mycket ljus. Energiförbrukningen minskar med 10 procent. Energieffektiv belysning har alltid varit Fagerhults kännetecken. Vi var bland de första att utveckla armaturer för T5 och är ständigt öppna för nya, bättre alternativ. T5 Eco är den ljuskälla som bäst uppfyller Fagerhults krav på ljuskvalitet, funktionalitet, energieffektivitet och minskad miljöpåverkan. Därför har vi valt att införa T5 Eco som standard i alla Fagerhultarmaturer som levereras med ljuskälla i färgtemperaturerna 3000 respektive 4000 K. T5 Eco är en vidareutveckling av T5- lysröret. Egenskaperna hos gasen och det fluorescerande pulvret har förbättrats och trycket optimerats. Det innebär att ljuskällan kan drivas med lägre effekt och bibehållna ljusnivåer. Energibesparingen är hela 10 procent vilket också minskar belysningsanläggningens koldioxidutsläpp. T5 Eco har även längre drifttid upp till timmar. 4

7 523 T5 Eco T5 Färgtemperatur lm/w T5 Eco lm/w T5 13 W 14 W 830/ W 24 W 830/ W 28 W 830/ W 35 W 830/ W 49 W 830/ W 54 W 830/ W 80 W 830/ Tabellen visar jämförelser mellan lampeffekter och ljusflöden hos T5 Eco och T5. LightShift Infälld Armatur HF-std FDH kg Längd Bredd 2x13/ x20/ x25/ x32/ x45/ Armatur för dynamiskt ljus, DALI FDH kg Längd Bredd 2x13/14+1x20/ x25/28+1x50/ x32/35+1x45/ Armatur måste kompletteras med önskad funktion, se tabell med tilläggsnummer. Montage Armatur för infällning i undertak. Oventilerad alt. ventilerad byggnadsdel. Monteras i undertak med synlig bärprofil, VTB ( 25 alt. 15 mm) eller fast undertak. Anslutning Levereras med 2,5 m anslutningsledning och jordad stickpropp, 3-polig snabbkopplingsplint 2,5 mm². Vid tilläggsnummer för ljusreglering levereras armaturen med 5-ledare, fria ledningsändar och 5-polig snabbkopplingsplint 2,5 mm². e-sense Actilume levereras utan anslutningsledning. Utförande Armaturstomme av vitlackerad stålplåt (RAL 9016). Synlig ram av vitlackerad aluminium ( Strukturyta RAL 9016). Bländskydd Beta i kombination med Delta. Tilläggsnummer Beta dubbelparaboliska sido DALI och tvärreflektorer av halvblank, -323 DALI m. Wieland GST18i5 (5-polig). Ett uttag. metalliserad aluminium med -111 HF-std m. Wieland GST18i3 (3-polig). Ett uttag. mycket goda reflektionsegenskaper -160 Nödljus HF-std (> 92 %), sammanbyggda till en -300 SwitchDim/DSI enhet. Bländskyddet hänger kvar i -322 SwitchDim/DSI m. Wieland GST18i5 (5-polig). Ett uttag. nedhängt läge e-sense Actilume Delta microprismatiskt bländskydd i acryl (pmma). Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Reflektor Reflektor av stålplåt. Vitlackerad i högglans. Övrigt Armatur för dynamiskt ljus, färgtemperaturskiftning, levereras inkl. ljuskällor (1x x865). 2x13/14/20/24 2x25/28 2x32/35/45/49 2x13/14+1x20/24 2x25/28+1x50/54 2x32/35+1x45/49 W A 1 A 2 B 1 B 2 AxB 300 VTB 2x25/28 W x277 2x25/28+1x50/54 W x277 2x32/35 W x277 2x45/49 W x277 2x32/35+1x45/49 W x277 B 2 B 1 A VTB 2x20/24 W x577 2x13/14 W x577 2x13/14+1x20/24 W x577 A Armatur HF-std FDH kg Längd Bredd 2x13/ x20/ x25/ x32/ x45/ Armatur för dynamiskt ljus, DALI I armaturtabellen anges två lampeffekter; T5 Eco och den normala lampeffekten. Alla standarddon och de allra flesta dimdon kan hantera båda effekterna. 5

8 Notor infälld Infällda Notor gör det möjligt att skapa oändliga linjer av ljus i undertaket. Diskret eller effektfullt uttrycket kan enkelt varieras med hänsyn till arkitekturen. De små inbyggnadsmåtten till trots kombinerar Notor hög energieffektivitet med goda allmänljusnivåer. Ett brett urval av bländskydd gör det möjligt att anpassa ljusbilden efter rummets funktion. Notor bygger på ett mycket diskret armaturhus i aluminium som helt fälls in i undertaket. Då ljuskällorna ligger omlott i armaturen ger Notor, till skillnad från många andra armaturer tänkta att ligga på räls i undertaket, inga mörka fält i skarvarna mellan lysrören. Ögat upplever installationen som en enda lång, obruten linje som aldrig störs av några skuggor. Notor finns i fem olika längder, vilket ger stor flexibilitet i planeringen. Med hjälp av en L-koppling är det också möjligt att bygga geometriska lösningar; praktiskt och estetiskt. Armaturen har ett infällnadsdjup om 100 mm och bredden på spåret är endast 80 mm. Med en genomtänkt belysningsplanering där armaturerna placerats regelbundet ger Notor ett energieffektivt och behagligt allmänljus som motsvarar infällda armaturer med betydligt större mått. Notor kan förses med fyra olika typer av bländskydd med varierad funktion från ett effektivt direktljus till ett diffuserat omfältsljus. Installationslösningen är snabb och kostnadseffektiv. Notor saknar inre överkopplingar och all vidarekoppling sker istället i en specialdesignad kopplingsbox på armaturens ovansida. I Notor-familjen ingår sedan tidigare även en nedpendlad armaturvariant, lämplig för arbetsplatsbelysning. 6

9 Notor infälld 1+2. För att mekaniskt hålla samman armaturerna i en armaturramp används en rampbygel som häktas i en armatur och skruvas i nästa. 3. Gaveln monteras i armaturprofilen med två skruvar Beroende på bländskydd används olika gavlar. Delta, Lamell och Beta har en gavel som följer armaturens ram medan Opal har en gavel med en läpp som täcker även akrylprofilens form Vid rampmontage av Opal- och Deltaarmaturer använs en täckprofil i början och slut av rampen. Detta för att förhindra glipor eftersom aluminiumstommen och akrylbländskydden längdutvidgas olika mycket Uppfästningsbeslagen monteras innan armaturen förs upp i taket. När skruven dras åt underifrån svänger uppfästningsbeslaget ut och låser armaturen. 9. För att nå önskad längd på rampen i de fall armaturerna inte helt fyller måttet finns en 600 mm lång utfyllnadsprofil som kan kapas till önskad längd OBS! Efter varje L-koppling skall startarmatur användas för vidarekoppling. Ramplängd: Delta/Opal max ramplängd 20 m. Begränsas av längdutvidgning i de olika materialen. Önskas längre ramp får man starta om med en ny ramp. Beta/Lamell max ramplängd 40 m. Begränsas av startström för HF-donen och typ av säkring. Vissa effekter går att göra i längre ramper. Se sida om Avsäkring av HF-armatur i vår huvudkatalog (Belysningskatalogen ). Notor infälld Beta 8 Notor infälld Lamell 9 Notor infälld Delta 10 Notor infälld Opal

10 523 Notor infälld Beta Armatur FDH kg Längd 1x13/ x25/ x50/ x32/ x45/ x1x25/ x1x50/ x1x32/ x1x45/ Tilläggsnummer -368 DALI -300 SwitchDim/DSI Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Armatur för infällning i undertak. Oventilerad alt. ventilerad byggnadsdel. Monteras i undertak med synlig bärprofil, VTB (25 alt. 15 mm) eller fast undertak. Anslutning Anslutning sker i kopplingsbox på armaturens ovansida. Wieland chassikontakt 3-polig (GST 18i3), vid ljusreglering 5-polig (GST 18i5). Vid rampmontage sammankopplas armaturenheterna med skarvledning i kopplingsboxen. Utförande Armaturstomme av natureloxerad extruderad aluminium. Bländskydd Beta dubbelparaboliska sido- och tvärreflektorer av halvblank, metalliserad aluminium med mycket goda reflektionsegenskaper (> 92 %), sammanbyggda till en enhet. Reflektor Reflektor av metalliserad aluminium. Övrigt Tillbehör och ledningar se s. 12. Samma armatur används som singel-, start-, ramp- och avslutsarmatur. 1x25/28 W 1x50/54 W Uppfästningsbeslag för enkelt montage i fasta tak. W A¹ A² 1x13/ A¹+22 A¹+10x80 1x25/28/50/ A¹+22 A¹+10x80 1x32/35/45/ A¹+22 A¹+10x80 2x1x25/28/50/ A¹+22 A¹+10x80 2x1x32/35/45/ A¹+22 A¹+10x A¹ t t= A² 102 Utfyllnadsprofil 600 mm kan kapas till önskad längd. 8

11 523 Notor infälld Lamell Armatur, singelmontage FDH kg Längd Singel 1x13/ x25/ x50/ x32/ x45/ x1x25/ x1x50/ x1x32/ x1x45/ Tilläggsnummer -368 DALI -300 SwitchDim/DSI Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Armatur för infällning i undertak. Oventilerad alt. ventilerad byggnadsdel. Monteras i undertak med synlig bärprofil, VTB (25 alt. 15 mm) eller fast undertak. Anslutning Anslutning sker i kopplingsbox på armaturens ovansida. Wieland chassikontakt 3-polig (GST 18i3), vid ljusreglering 5-polig (GST 18i5). Vid rampmontage skall armaturrad alltid starta med startarmatur. Vid rampmontage sammankopplas armaturenheterna med skarvledning i kopplingsboxen. Utförande Armaturstomme av natureloxerad extruderad aluminium. Vid rampmontage överlappar lysrören varandra vilket ger en obruten lysande linje. Bländskydd Lamell aluminiumlackerat lamellbländskydd av stålplåt. Reflektor Reflektor av metalliserad aluminium. Övrigt Tillbehör och ledningar se s. 12. Armatur, rampmontage FDH kg Längd Start Ramp/avslut 1x13/ x25/ x50/ x32/ x45/ x1x25/ x1x50/ x1x32/ x1x45/ x13/14 W 1x32/35 W 1x45/49 W Vid rampmontage sammankopplas enheterna enkelt i snabbkopplingsbox på armaturens ovansida. Start Cont./End Total Total W A¹ A² A¹ A¹ A² 1x13/ A¹+22 A¹+10x x25/28/50/ A¹+22 A¹+10x x32/35/45/ A¹+22 A¹+10x x1x25/28 /50/ A¹+22 A¹+10x A¹+A¹ A¹+A¹+26 Total A¹+10x80 2x1x32/35/45/ A¹+22 A¹+10x A¹+A¹ A¹+A¹+26 Total A¹+10x Single Continuous A¹ t t= A² Rampbygel håller samman armaturerna vid rampmontage. 9

12 523 Notor infälld Delta Armatur, singelmontage FDH kg Längd Singel 1x13/ x25/ x50/ x32/ x45/ x1x25/ x1x50/ x1x32/ x1x45/ Tilläggsnummer -368 DALI -300 SwitchDim/DSI Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Armatur för infällning i undertak. Oventilerad alt. ventilerad byggnadsdel. Monteras i undertak med synlig bärprofil, VTB (25 alt. 15 mm) eller fast undertak. Anslutning Anslutning sker i kopplingsbox på armaturens ovansida. Wieland chassikontakt 3-polig (GST 18i3), vid ljusreglering 5-polig (GST 18i5). Vid rampmontage skall armaturrad alltid starta med startarmatur. Vid rampmontage sammankopplas armaturenheterna med skarvledning i kopplingsboxen. Utförande Armaturstomme av natureloxerad extruderad aluminium. Vid rampmontage överlappar lysrören varandra vilket ger en obruten lysande linje. Bländskydd Delta microprismatiskt bländskydd i akryl (Pmma). Reflektor Reflektor av metalliserad aluminium. Övrigt Tillbehör och ledningar se s. 12. Armatur, rampmontage FDH kg Längd Start Ramp/avslut 1x13/ x25/ x50/ x32/ x45/ x1x25/ x1x50/ x1x32/ x1x45/ x25/28 W 1x50/54 W 1x32/35 W 1x45/49 W L-koppling för att göra 90 svängar. Start Cont./End Total Total W A¹ A² A¹ A¹ A² 1x13/ A¹+22 A¹+10x x25/28/50/ A¹+22 A¹+10x x32/35/45/ A¹+22 A¹+10x x1x25/28 /50/ A¹+22 A¹+10x A¹+A¹ A¹+A¹+26 Total A¹+10x80 2x1x32/35/45/ A¹+22 A¹+10x A¹+A¹ A¹+A¹+26 Total A¹+10x Single Continuous A¹ t t= A² Deltabländskydden hakar i varandra och hålls samman vid rampmontage för att förhindra oönskade mellanrum. 10

13 523 Notor infälld Opal Armatur, singelmontage FDH kg Längd Singel 1x13/ x25/ x50/ x32/ x45/ x1x25/ x1x50/ x1x32/ x1x45/ Tilläggsnummer -368 DALI -300 SwitchDim/DSI Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Armatur för infällning i undertak. Oventilerad alt. ventilerad byggnadsdel. Monteras i undertak med synlig bärprofil, VTB (25 alt. 15 mm) eller fast undertak. Anslutning Anslutning sker i kopplingsbox på armaturens ovansida. Wieland chassikontakt 3-polig (GST 18i3), vid ljusreglering 5-polig (GST 18i5). Vid rampmontage skall armaturrad alltid starta med startarmatur. Vid rampmontage sammankopplas armaturenheterna med skarvledning i kopplingsboxen. Utförande Armaturstomme av natureloxerad extruderad aluminium. Vid rampmontage överlappar lysrören varandra vilket ger en obruten lysande linje. Bländskydd Opal extruderad profil i frostad akryl (Pmma). Reflektor Reflektor av metalliserad aluminium. Övrigt Tillbehör och ledningar se s. 12. Armatur, rampmontage FDH kg Längd Start Ramp/avslut 1x13/ x25/ x50/ x32/ x45/ x1x25/ x1x50/ x1x32/ x1x45/ x25/28 W 1x50/54 W 1x32/35 W 1x45/49 W På Delta, Lamell och Opal går lysrören omlott vid rampmontage för en obruten lysande linje. Single Continuous Start Cont./End Total Total W A¹ A² A¹ A¹ A¹ A² 1x13/ A¹+22 A¹+10x x25/28/50/ A¹+22 A¹+10x x32/35/45/ A¹+22 A¹+10x x1x25/28/50/ A¹+22 A¹+10x A¹+A¹ A¹+A¹+26 Total A¹+10x80 2x1x32/35/45/ A¹+22 A¹+10x A¹+A¹ A¹+A¹+26 Total A¹+10x A¹ t t= A² Vid rampmontage hålls opalbländskydden samman med magneter för att förhindra oönskade mellanrum. 11

14 Notor infälld Tillbehör 1. Uppfästningsbeslag Uppfästningsbeslag/par Rampbygel Rampbygel, Delta, Lamell, Opal Rampbygel, Beta Utfyllnadsprofil Utfyllnadsprofil 600 mm, Lamell, Delta Utfyllnadsprofil 600 mm, Beta Utfyllnadsprofil 600 mm, Opal L-koppling L-koppling, Delta, Lamell L-koppling, Beta L-koppling, Opal Gavel Gavel/par, Delta, Lamell, Beta Gavel/par, Opal Anslutningsledningar 1-fas, 3-poliga kontakter (Wieland GST) Anslutningsledning, hona, längd 2,0 m Anslutningsledning, hona + jordad stickpropp, längd 2,0 m Skarvledningar snabbkopplingssystem Vit skarvledning, hona+hane, ledningsarea 1,5mm 2, 1-fas, 3-poliga kontakter (Wieland GST). Längd 1,0 m Längd 2,0 m Längd 2,5 m Längd 3,0 m Anslutningsledning 1-fas + ljusreglering (Wieland GST) 5-polig Anslutningsledning, hona, längd 2,0 m Skarvledningar snabbkopplingssystem Svart skarvledning, hona+hane, ledningsarea 1,5mm 2, 1-fas + ljusreglering (Wieland GST) 5-polig. Längd 1,0 m Längd 2,0 m Längd 2,5 m Längd 3,0 m ex. 1.0 m Length (Beta) 600 mm 1200 mm Inter-connecting Length Inter-connecting cable (Delta, Opal, Lamell) cable mm 1.0 m mm 1.0 m mm 2.0 m mm 2.5 m mm 3.0 m mm 2.5 m mm 3.0 m mm 2.5 m mm 3.0 m mm 3.0 m mm 2.0 m mm 2.5 m mm 2.5 m mm 3.0 m mm 2.5 m mm 3.0 m mm 2.5 m mm 3.0 m mm 3.0 m 12

15

16 LightShift LightShift är ett komplett ljuskoncept som gör det möjligt att mixa ljusets färgtemperatur och intensitet över dagen, med hänsyn till det naturliga ljuset. Armaturerna har utvecklats inom Fagerhults forskningsprogram Ljus & hälsa och bygger på ljus som får människan att må bra. Konceptet omfattar tre armaturer: en pendelarmatur, en infälld armatur samt en flyttbar golvarmatur som ger hög flexibilitet i öppna kontor och andra utrymmen i ständig förändring. Den infällda varianten finns i tre olika utföranden anpassade för de vanligast förekommande inbyggnadsmåtten. LightShift har en unik kombination av T5- ljuskällor, betabländskydd och Fagerhults mikroprismatiska deltabländskydd. Beta ger ett effektivt arbetsljus och Delta balanserar luminansförhållanden mellan armaturens ljusa ytor och det övriga rummet. Resultatet är ett bättre omgivningsljus som bidrar till ökad trivsel. LightShift förstärker också upplevelsen av ett naturligt ljus; en himmel på kontoret. Samtliga armaturer i serien låter användaren, och i vissa fall styrsystemet, mixa ljusets intensitet och färgtemperatur över dagen. Den grundläggande principen är att kallare ljus och högre flöden kan bidra till ökad aktivitet medan varmare ljus och lägre flöden upplevs som mer vilsamt. 14

17 LightShift 1. LightShift har en unik kombination av T5-ljuskällor, Beta-bländskydd och Fagerhults mikroprismatiska Delta-bländskydd. Den pendlade varianten finns att få både med och utan dynamiskt ljus. 2. LightShift för infällnad i 600x600 och 600x1200 utförande och liksom LightShift pendlad både med och utan dynamiskt ljus LightShift golv har samma karaktäristiska formspråk men med den skillnaden att ljuset inte kan regleras dynamiskt. LightShift golv är ett utmärkt val i öppna kontorslandskap där man eftersträvar flexibilitet i möbleringen LightShift för dynamiskt ljus låter användaren mixa ljusets intensitet och färgtemperatur efter behag eller så kan växlingar över dagen programmeras. 5. Armaturerna för dynamiskt ljus har en kombination av ljuskällor med olika färgtemperatur och effekter för att kunna mixa ljusets färgtemperatur och intensitet. 6. Den enklaste lösningen att reglera det dynamiska ljuset i LightShift pendlad är med dragdimbrytare. Dragknoppen på dragsnörena är färgmärkta för kallt resp. varmt ljus. Armaturen har även en sensor för närvarodetektering. Vid närvaro tänds armaturen till tidigare inställda värden. 4 Tridonic Powersupply PS ~ 230 V ~ 230 V DALI router 7. En DALI-lösning för manuell kontroll av det dynamiska ljuset kan ske med standardenheter för DALI-kontroll. För reglering kan tryckknappspaneler, skjutpotentiometrar eller IR-fjärrkontroll användas. Systemet byggs upp som vanlig DALI-installation med central strömförsörjning. Armaturen är försedd med HF-don för DALI. Flera armaturer kan styras gemensamt eller individuellt. Programmering med fjärrkontroll eller programvara DIGIDIM Toolbox. Om enklare tidfunktioner skall användas kan man använda Touchpanel från Helvar. 8. Funktionen med dynamiskt ljus i LightShift kommer till sin fulla rätt om den används med tid- och kalenderstyrning. En mer avancerad algoritmisk tidstyrning av Light Shift kan i större installationer programmeras i en DALI-router. Programmeringen kan användas för att skapa en dagsljusliknande effekt som varierar över dagen eller med kalenderstyrning för att kompensera de mörka morgon- och kvällstimmarna under vinterhalvåret. Om installationen kompletteras med en extern sensor för närvaro- och dagsljusstyrning minimeras energiförbrukningen och ger samtidigt möjlighet till manuell styrning via fjärrkontroll. LightShift pendlad 16 LightShift infälld 17 LightShift golv

18 523 LightShift Pendel Armatur för dynamiskt ljus, DALI FDH kg Vit Alugrå 2x28+1x x35+1x Ljuskällor ingår. Tillbehör armatur, DALI Wireupphäng, stor takkopp med 5-polig plint, vit/st Wireupphäng, liten takkopp, vit/st Wireupphäng, stor takkopp med 5-polig plint, för bärprofil 25 mm, vit/st Wireupphäng, liten takkopp för bärprofil 25 mm, vit/st Armatur för dynamiskt ljus, e-sense SmartSwitch med två dragdimbrytare FDH kg Vit Alugrå 2x28+1x x35+1x Ljuskällor ingår. Armatur HF-std FDH kg Vit Alugrå 2x25/28/50/ x32/35/45/ Armatur med tilläggsnummer FDH kg Vit Alugrå 2x25/ x32/ x45/ x50/ Armatur måste kompletteras med önskad funktion, se tabell med tilläggsnummer. Tilläggsnummer -368 DALI -301 SwitchDim via en dragdimbrytare -217 e-sense ActiLume med dragdimbrytare -219 e-sense SmartSwitch on/off -220 e-sense SmartSwitch med dragdimbrytare Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Tvåpunkt wirependel. Friktionslås ingår i armatur. Armaturen levereras balanserad. Anslutning Armaturen är försedd med 2,4 m anslutningsledning 3x0,75 mm² samt jordad stickpropp. Anslutningsledning mynnar på samma sida som ev. dragströmbrytare. Vid DALI-styrning levereras armaturen med 5-polig anslutningsledning exkl. stickpropp. Utförande Stomme i vit (RAL 9003) eller alugrå (RAL 9006) strukturlackerad aluminium. Klar akrylplastskiva på armaturens ovansida. Bländskydd Beta dubbelparaboliska sido- och tvärreflektorer av halvblank, metalliserad aluminium med mycket goda reflektionsegenskaper (> 92 %), sammanbyggda till en enhet. Bländskyddet hänger kvar i nedfällt läge. Jordanslutet. Delta mikroprismabländskydd i acryl (Pmma). Reflektor Reflektorer av metalliserad aluminium. Tillbehör Wirependel, se tillbehör. Övrigt Armatur för dynamisk reglering av 2700 K och 6500 K ljuskällor med dragdimbrytare. Dragknoppen på dragsnörena är färgmärkta för kallt resp. varmt ljus. Armaturen har även en sensor för närvarodetektering. Vid närvaro tänds armaturen till tidigare inställda värden. Armaturen levereras komplett med ljuskällor (1x827+2x865), wireupphäng och sladd med jordad stickpropp. Tillbehör Wireupphäng L=1,5 m, liten takkopp, vit/par Wireupphäng L=1,5 m, liten takkopp för bärprofil 25 mm, vit/par % 50% 50% 50% 2x35 W 2x35+1x49 W LightShift har en kombination av mikroprisma och aktivt bländskydd. W 25/28 32/35 45/49 50/54 A B C D E D E C B A Wireupphängets infästningar har måtten 900/1200 mm alt. 1200/1500 mm c/c. 16

19 523 LightShift Infälld Armatur HF-std FDH kg Längd Bredd 2x13/ x20/ x25/ x32/ x45/ Armatur för dynamiskt ljus, DALI FDH kg Längd Bredd 2x14+1x x28+1x x35+1x Armatur måste kompletteras med önskad funktion, se tabell med tilläggsnummer. Tilläggsnummer -368 DALI -323 DALI m. Wieland GST18i5 (5-polig). Ett uttag HF-std m. Wieland GST18i3 (3-polig). Ett uttag Nödljus HF-std -300 SwitchDim/DSI -322 SwitchDim/DSI m. Wieland GST18i5 (5-polig). Ett uttag e-sense ActiLume Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Armatur för infällning i undertak. Oventilerad alt. ventilerad byggnadsdel. Monteras i undertak med synlig bärprofil, VTB (25 alt. 15 mm) eller fast undertak. I undertak med synlig bärprofil kan ramen antingen läggas på bärprofilen eller monteras synlig underifrån. Anslutning Levereras med 2,5 m anslutningsledning och jordad stickpropp, 3-polig snabbkopplingsplint 2,5 mm². Vid tilläggsnummer för ljusreglering levereras armaturen med 5-ledare, fria ledningsändar och 5-polig snabbkopplingsplint 2,5 mm². e-sense ActiLume levereras utan anslutningsledning. Utförande Armaturstomme av vitlackerad stålplåt (RAL 9016). Synlig ram av vitlackerad aluminium (strukturyta RAL 9016). Bländskydd Beta i kombination med Delta. Beta dubbelparaboliska sido- och tvärreflektorer av halvblank, metalliserad aluminium med mycket goda reflektionsegenskaper (> 92 %), sammanbyggda till en enhet. Bländskyddet hänger kvar i nedfällt läge. Delta microprismatiskt bländskydd i akryl (Pmma). Reflektor Reflektor av stålplåt. Vitlackerad i högglans. Övrigt Armatur för dynamiskt ljus, färgtemperaturskiftning, levereras inkl. ljuskällor (1x x865). 2x13/14/20/24 2x25/28 2x32/35/45/49 2x14+1x24 2x28+1x54 2x35+1x49 Bländskydd med e-sense ActiLumesensor. W A 1 A 2 B 1 B 2 AxB 300 VTB 2x25/28 W x277 2x28+1x54 W x277 2x32/35 W x277 2x45/49 W x277 2x35+1x49 W x277 B 2 B 1 A VTB 2x20/24 W x577 2x13/14 W x577 2x14+1x24 W x577 A 1 LightShift monterad med synlig ram. 17

20 523 LightShift Golv Armatur FSD Basic HF-std med två brytare, separat direkt/indirekt 3x x Regular HF-dim med två brytare, separat direkt/indirekt 3x x Premium e-sense ActiLume 3x x Montage Flyttbar golvarmatur. Anslutning Armaturen är försedd med 3,0 m svart anslutningsledning 3x0,75 mm² samt jordad stickpropp. Utförande Stomme och armaturhus i aluminium samt golvfot i gjuten metall. Armatur lackerad i grå (RAL 9006) strukturfärg. Bländskydd Beta dubbelparaboliska sido- och tvärreflektorer av halvblank, metalliserad aluminium med mycket goda reflektionsegenskaper (> 92 %), sammanbyggda till en enhet. Bländskyddet hänger kvar i nedfällt läge. Jordanslutet. Delta mikroprismabländskydd i akryl (Pmma). Reflektor Reflektorer av metalliserad aluminium samt sekundärreflektorer i vitlackerad stålplåt. Övrigt Armaturen levereras i tre delar stativ, golvfot och armaturhus. LightShift golv finns tillgänglig i tre utförande; Basic HF-standard med on/ off-funktion via brytare på stativ. Direkt- resp. indirektljus har separat brytare. Regular SwitchDim-funktion via brytare i stativ. Direkt- resp. indirektljus har separat brytare. Premium e-sense ActiLume med möjlighet att styra belysningen individuellt via brytare. 65% 35% 3x40 W Armaturens brytare är placerade på stativet. Alla versioner är utrustade med brytare för individuell möjlighet att styra belysningen LightShift Floor Premium är utrustad med e-sense ActiLume. Sensorenheten sitter placerad i bländskyddet. 18

21

22 Pleiad Compact Wallwasher G2 Design Wilma Daemen Pleiad G2 är den nya generationen av Fagerhults klassiska downlightserie Pleiad. Generation två bygger vidare på typiska Pleiad-egenskaper som kompakta mått och överlägsen ljuskomfort men är också avsevärt effektivare vad gäller energiförbrukning och installation. Med nya Pleiad Compact Wallwasher G2 blir armaturfamiljen komplett. Pleiad Compact Wallwasher G2 harmonierar med övriga downlights i rummet men ger också möjlighet att skapa en mer dynamisk ljussättning. Pleiad Compact Wallwasher G2 har en asymmetrisk ljusbild som accentuerar färg, form och struktur hos väggar och föremål, vilket gör den till ett lämpligt val för utställningar och butiker. En wallwasher har också sin givna plats i kontor, entréer och andra offentliga rum. Genom att komplettera allmänbelysningen med väggluminansen från en wallwasher blir ljusmiljön mer levande och varierad. Aktuell forskning visar till exempel att just omfältsljuset är viktigt för vårt emotionella välbefinnande. Rum med hög må-bra-faktor! 20

23 523 Pleiad Compact Wallwasher G2 205 Armatur med HF-std FSQ-E kg Reflektor 830 1x Blank x Blank Batteribox för nödljusarmatur Batteribox 1 h, L=240, B=73, H= Batteribox 3 h, L=240, B=73, H= Tilläggsnummer -03 Anslutningsledning och jordad stickpropp, RKK 3x0,75 mm², L=2,5 m SwitchDim/DSI -215 Nödljusarmatur för batteribox 1 h -216 Nödljusarmatur för batteribox 3 h -303 Anslutningskabel Wieland GST 18i hane, L=3,0 m. Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Infällning i oventilerad alt. ventilerad byggnadsdel. Ljuskällor är monterade i armaturen. Monteringsfjädrar för snabbt verktygslöst montage ingår. Vid montage i mjuka undertak skall montageskiva användas. Driftdonsboxen är frånkopplingsbar för flexibelt montage. Anslutning Snabbkopplingsplint 5x2,5 mm², 3-fas överkoppling möjlig. Med armatur för nödljus är 1-fas överkoppling möjlig. Armatur för nödljus har separat batteribox. Laddningsindikator är placerad i reflektorringen. Utförande Armaturstomme av svart PBTplast (RAL 9004) och reflektor med vit reflektorring av vit PBT-plast (RAL 9010). Reflektor Metalliserad PBT i blank aluminium. Avskärmningsvinkel 20. Reflektorn är skyddslackerad med reptålig klarlack. Nödljus Nödljusarmatur skall kompletteras med batteribox. Övrigt Kan på särskild beställning förses med anslutningsledning och jordad stickpropp alt. snabbkoppling typ Wieland. Armaturen är försedd med dammskydd i ljusöppningen. 1x18 W, blank 1x26 W, blank Ø 205 t h HF t h Driftdonsboxen kopplas enkelt ifrån vid hinder i infällnadsutrymmet. 21

24 Indigo Delta Design KHR Arkitekter och Epsilon Indigo-familjen är ett komplett system för varierad ljusplanering med utgångspunkt i undertaket. De två nytillskotten Indigo Clivus Delta och Indigo Combo Delta har utrustats med Fagerhults mikroprismatiska Deltabländskydd för en mjuk och naturlig ljusupplevelse. Ytmonterade Indigo Clivus Delta har en karaktäristisk design som följs upp av den infällda systerarmaturen Indigo Combo Delta. Båda bygger på en kombination av direktljus med indirekt spridning i sekundärreflektorer. I Delta-versionerna har det traditionella Beta-bländskyddet ersatts av ett mikroprismatiskt bländskydd vilket ger en bredare och något mjukare ljusbild. Indigo Clivus Delta kännetecknas av sina vingformade reflektorer. Armaturhöjden har begränsats till 90 mm och armaturen upplevs som mycket nätt för en ytmonterad belysningslösning. Indigo Combo Delta är avsedd för inbyggnad och förekommer i flera olika varianter och storlekar. Samtliga armaturer i Indigo Delta-familjen har rationell installation och kan enkelt förberedas för marknadens ledande styrsystem Indigo Clivus Delta, se s Indigo Combo Delta 1-cell, se s Indigo Combo Delta 2-cell, se s

25 523 Indigo Clivus Delta Armatur FDH kg Modul 300x1200 1x25/ x25/ x50/ x50/ Modul 300x600 1x13/ x13/ x20/ x20/ Tilläggsnummer -300 SwitchDim/DSI -368 DALI -217 e-sense ActiLume med dragdimbrytare Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage För montage dikt tak. Fast tak eller i undertak med T-profil. Anslutning Snabbkopplingsplint 3x1,5 mm², 1-fas överkoppling möjlig. Vid ljusreglering, 5-polig snabbkopplingsplint, 1-fas överkoppling möjlig. Utförande Stomme och sekundärreflektor av vitlackerad stålplåt med gavlar av gjuten aluminium (RAL 9003 struktur). Bländskydd Delta diffuserad mikroprisma i akrylplast (Pmma) med goda optiska egenskaper. Ljusreglering De flesta varianter kan även förses med andra don för ljusreglering. Övrigt Indigo Clivus är utvecklad för att klara EN i de mest relevanta effektstorlekarna. 1x13/14 W 2x13/14 W 1x25/28 W 2x25/28 W Deltabländskydd med ljusstyrning. W A B C D 1/2x13/14/20/ /2x24/28/50/ C B D A Smidigt montage i undertak med synlig bärprofil. 23

26 523 Indigo Combo Delta 1-cell Armatur FDH kg VTB HB Modul 300x1200 1x25/ x25/ x50/ Modul 600x600 2x13/ x20/ Tilläggsnummer -300 SwitchDim/DSI -368 DALI Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Armatur för infällning i ventilerat eller oventilerat undertak. Två alternativa utföranden: VTB för undertak med synlig bärprofil 25 eller 15 mm. HB för undertak med dold bärprofil. Fasta undertak, undertak med kantutformning typ C eller D samt för metallkassettundertak. För armatur typ HB medlevereras 4 st upphängningsbeslag. Anslutning Armatur är försedd med 2,4 m anslutningsledning och jordad stickpropp. Vid ljusreglering levereras armatur med 5-ledare. Utförande Stomme och reflektor av vitlackerad stålplåt (RAL 9003 strukturyta). Bländskydd Delta microprismabländskydd i akryl (Pmma). Ram med bländskydd hänger kvar i nedfällt läge. Reflektor Vitlackerad stålplåt. Ljusreglering De flesta varianter kan även förses med andra don för ljusreglering. Övrigt Indigo Combo är utvecklad för att klara EN i de mest relevanta effektstorlekarna. 1x25/28 W 2x25/28 W 1x50/54 W 2x13/14 W 2x20/24 W W A 1 A 2 B 1 B 2 AxB VTB 300x1200 1/2x25/28/50/ x600 2x13/14/20/ HB 300x1200 1/2x25/28/50/ x x600 2x13/14/20/ x580 B 1 HB VTB B 2 B 2 A t < 38 A 1 Synlig del av bländskyddsram i naturanodiserad aluminium. 24

27 523 Indigo Combo Delta 2-cell Armatur FDH kg VTB HB Modul 600x600 2x2x13/ x2x20/ Tilläggsnummer -300 SwitchDim/DSI -368 DALI Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Armatur för infällning i ventilerat eller oventilerat undertak. Två alternativa utföranden: VTB för undertak med synlig bärprofil 25 eller 15 mm. HB för undertak med dold bärprofil. Fasta undertak, undertak med kantutformning typ C eller D samt för metallkassettundertak. För armatur typ HB medlevereras 4 st upphängningsbeslag. Anslutning Armatur är försedd med 2,4 m anslutningsledning och jordad stickpropp. Vid ljusreglering levereras armatur med 5-ledare. Utförande Stomme och reflektor av vitlackerad stålplåt (RAL 9003 strukturyta). Bländskydd Delta microprismabländskydd i akryl (Pmma). Ram med bländskydd hänger kvar i nedfällt läge. Reflektor Vitlackerad stålplåt. Ljusreglering De flesta varianter kan även förses med andra don för ljusreglering. Övrigt Indigo Combo är utvecklad för att klara EN i de mest relevanta effektstorlekarna. 2x2x13/14 W 2x2x20/24 W VTB W A 1 A 2 B 1 B 2 600x600 4x13/14/20/ HB W A 1 A 2 B 1 B 2 AxB 600x600 4x13/14/20/ x580 B 1 HB VTB B 2 B 2 A 2 A t < 38 Ram med bländskydd hänger kvar i nedfällt läge. 25

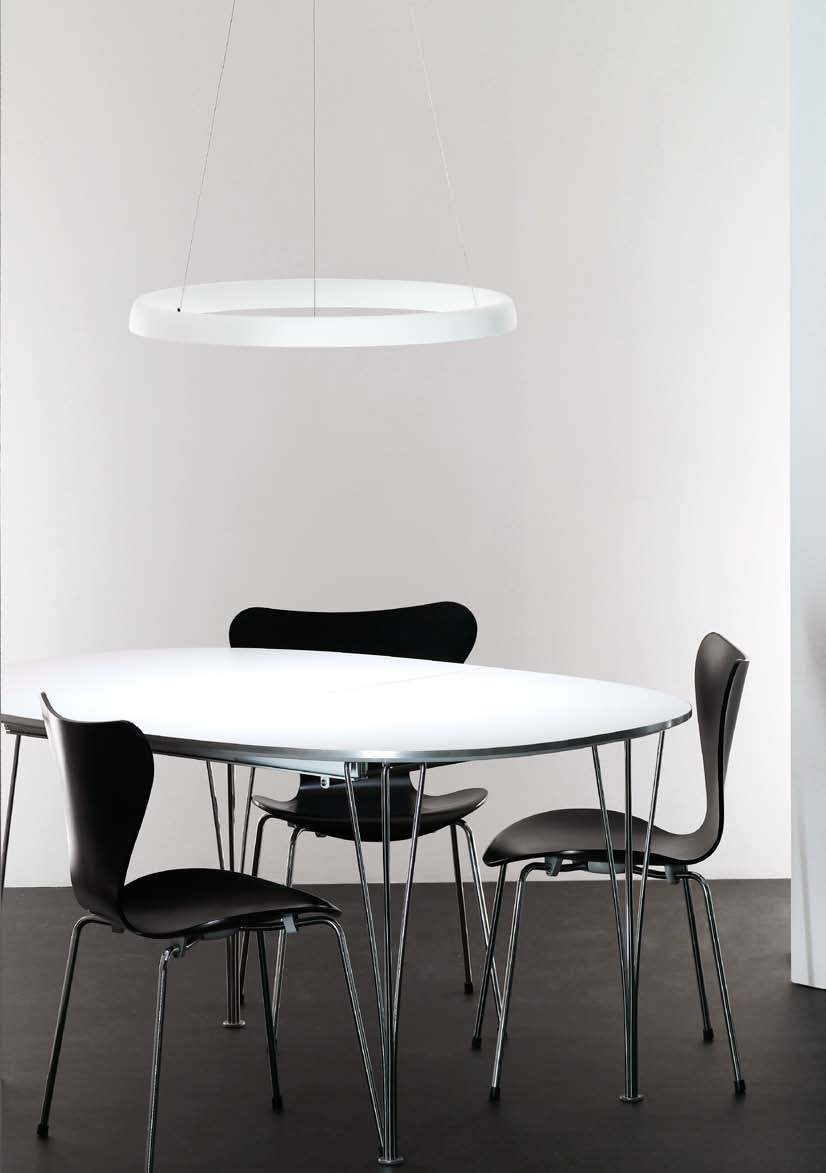

28 Gaudi Design Claesson Koivisto Rune I Gaudi möter ny teknologi tidlös elegans. Gaudi är en nedpendlad belysningsarmatur som utvecklats med utgångspunkt i LED-tekniken. Inspirerad av klassiska arkitektoniska principer bär den upp ett helt rum. LED-ljuskällan ger unika möjligheter att skapa nätta belysningsarmaturer av en typ som tidigare inte har funnits. Gaudi är en av de första i sitt slag och bygger på en skulptural bågform som både definierar rummet och ljusets riktning. Armaturen har sin givna funktion i representativa kontor och konferensutrymmen. Den stabila stommen i matt, extruderad aluminium får helt olika uttryck beroende på färg; svart eller vit. Gaudi har skräddarsydd optik för den senaste generationens dioder som sprider ett jämnt och effektivt ljus med behaglig färgton. Armaturen finns i två varianter; Gaudi Linjär och Gaudi Cirkulär. Gaudi Cirkulär är bestyckad med LED och matas via wireupphänget från drivern i takkoppen. Gaudi Linjär finns i tre längder med olika bestyckningar. En kortare modell med LED alternativt T5, en längre med T5 samt en tandemvariant med två T5-rör. Infästningana för upphängningen står i proportion till armaturen och är därmed mycket diskreta. En transparent kabel förstärker intrycket av en armatur som svävar fritt Gaudi Cirkulär, se s Gaudi Linjär, se s

29 523 Gaudi Cirkulär Montage Tvåpunktsupphäng mot takdosa eller dikt tak. Wireupphäng 2,0 m med takkopp och integrerade friktionslås för höjdjustering. Anslutning LED-armatur försedd med 3 st 2,0 m wire varav 2 st som matar armaturen. Takkopp med snabbkopplingsplint 5x2,5 mm². Driver inkluderad i takkopp. Utanpåliggande ledning möjlig. Utförande Stomme i trycksvarvad aluminium, täcklock i aluminium, takkopp i extruderad aluminium. Lackerad i vit (RAL 9016) eller svart (RAL 9005) sturkturlack. Ljusreglering 1 10 V ljusreglering som standard. Armatur LED kg Ø Vit Svart 18 W W, LED, 350 lm Sex stycken högeffektsdioder med optik. Ø 180 Ø Ø Pendellängd justeras via wirelås i takkopp. 27

30 523 Gaudi Linjär Montage Wireupphäng 1,5 m med takfäste och friktionslås ingår i armaturen. Anslutning Armatur med lysrör är försedd med 2,3 m transparent anslutningsledning 3x0,75 mm². Armatur med LED är försedd med 1,5 m transparent anslutningsledning 3x0,75 mm² samt takkopp med snabbkopplingsplint 3x2,5 mm². Utanpåliggande ledning möjlig. Utförande Stomme och täcklock i extruderad aluminium, gjutna gavlar. Lackerad i vit (RAL 9016) eller svart (RAL 9005) sturkturlack. Diffusor av opal akryl. Ljusreglering Ljusreglering som standard via tryckknapp i armatur för lysrör. Ljusreglering av LED-armatur är ej möjligt. Armatur FDH kg Längd Vit Svart 1x25/28/50/ x25/ x32/35/45/49/73/ LED 20 W x25/28/32/35/45/49/ 50/54/73/80 W 20 W, LED, 475 lm Gaudi med LED. W A 1 B C D 1 1x25/28/50/ x32/35/45/49/73/ LED 20 W D 1 A 1 B C D 2 W A 2 B C D 2 2x25/ A 2 B C Ljusreglering som standard via diskret brytare på T5-armaturerna. 28

31

32 Pozzo Design Örjan Nilsson, Yellon Pozzo arbetar med det naturliga ljuset som förebild. Med hjälp av opala, storytiga bländskydd återskapar armaturerna en liten bit av himlen, utan att blända. Ett ljus som vi upplever det utomhus. Pozzo finns sedan tidigare som infälld armatur men kompletteras nu av en ytmonterad takarmatur och en matchande pendel. Pozzo-serien har inspirerats av den klassiska arkitekturens ljusbehandling. Ursprungsmodellen är infälld med reglerbar diffusor som gör det möjligt att variera armaturens utseende och funktion; som ljusbrunn eller som storytig rundstrålande armatur, linjerande med undertaket. Nya, ytmonterade takarmaturen Pozzo driver principen till sin spets men i motsatt riktning. Det cylinderformade armaturhuset har strama, vita, slutna sidor som kanaliserar ljuset direkt nedåt. Filtrerat genom det opala bländskyddet upplevs ljuset som effektivt men behagligt. Formspråket följs upp i Pozzo pendel. Pendelarmaturen ger enbart direkt ljus, vilket gör den lämplig för ljussättning av bordsytor, till exempel i anslutning till matoch sittgrupper eller över receptionsdiskar. En mjuk profilering av armaturhusets övre del mjukar upp den strikta formen och ger armaturen ett bearbetat uttryck. Den ytmonterade takarmaturen och pendelarmaturen finns båda i två storlekar och är bestyckade med T5 C-ljuskällor Pozzo pendel, se s Pozzo tak, se s

33 523 Pozzo Pendel Montage Tvåpunktsupphäng c/c mm. Anslutning Snabbkopplingsplint 3x2,5 mm² eller 5x2,5 mm² vid ljusreglering. 1-fas överkoppling möjlig. Utanpåliggande kablage möjlig. Höjdjustering görs i armaturen med friktionslås. Utförande Armatur i djupdragen aluminium. Lackerad i vit (RAL 9016) struktur. Kupa i opal akryl. Levereras med 2 m wire, 2,3 m vit textilledning och vit takkopp i stål. Armatur FCH Ø 1x x x Tilläggsnummer -138 SwitchDim/DSI -368 DALI Ange tilläggsnummer på markerade armaturer för önskad funktion. Ljuskälla W Sockel Cirkellysrör FCH 40 2GX GX GX Se avsnitt om Ljuskällor. Svagt välvd tät ovansida med integrerade friktionslås. 148 Ø 1 W Ø 2 1x40 FCH x55 FCH x55 FCH Ø 1 Ø 2 Takkoppen klarar 0 20 taklutning. Knockout i takkoppen för utanpåliggande ledning. 31

34 523 Pozzo Tak Montage Fästhål för montage på dosa alt. dikt tak. Skyddsform IP 44. Anslutning Snabbkopplingsplint 5x2,5mm². 1-fas överkoppling möjlig. Utanpåliggande kablage möjlig. Utförande Armatur i djupdragen aluminium. Lackerad i vit (RAL 9016) struktur. Kupa i opal akryl. Armatur FCH Ø 1x x x Tilläggsnummer -138 SwitchDim/DSI -368 DALI Ange tilläggsnummer på markerade armaturer för önskad funktion. Ljuskälla W Sockel Cirkellysrör FCH 40 2GX GX GX Se avsnitt om Ljuskällor. Ø 1 W Ø 2 1x40 FCH x55 FCH x55 FCH Ø 1 Ø 2 Formspråket är gemensamt med Pozzo infälld. 32

35

36 Liverti Design Jesper Design Liverti har vi presenterat tidigare och nu har vi utökat serien med grålackerade detaljer för att skapa ett annat uttryck. Liverti bygger på vertikalt stående lysrör och hela serien tar sin utgångspunkt i en pendel. Med skulptural form och solida material bejakar den gravitationen och ger rummet riktning och innehåll. Ett smycke som rummet bär med behag. En pendelarmatur i tre olika storlekar, med eller utan skärm. En vägg armatur i tre olika storlekar. En takarmatur i en storlek, med eller utan skärm. En golvarmatur, en plafond och en minipendel. med de grålackerade varianterna tillsammans med de tidigare kromade modellerna får vi det till 28 olika varianter, men det beror på hur noga man räknar. Kreativa inredare är ju ofta mer intresserade av kombinationerna än av kulramarna. Systemtänkandet bakom Liverti är vårt bidrag till den processen ett sätt att utifrån ett enhetligt formspråk skapa olika visuella uttryck. Samma möjligheter gäller ljuset; alla modeller finns med flera olika effekter och ljuskällor. Metallhalogen som till val i pendeln ger extra briljans och ett ljus som speglar sig i golvet Liverti pendel, krom och grå, se s Liverti tak, krom och grå, se s Liverti plafond, krom och grå, se s Liverti vägg, krom och grå, se s Liverti golv, se huvudkatalog. 6. Liverti pendel mini, krom och grå, se s

37 523 Liverti Pendel Armatur utan skärm FSD kg Höjd Lum.kod Krom Grå 1x18/24 2.1/ B x24 3.3/ B x24+35 MR 3.5/ B x36 3.3/ C x36 3.6/ B x36+70 MR 3.6/ B x55 3.6/ C Armatur med skärm FSD kg Höjd Lum.kod Krom Grå 1x18/24 2.1/ B x24 3.3/ B x24+35 MR 3.5/ B x36 3.3/ C x36 3.6/ B x36+70 MR 3.6/ B x55 3.6/ C Tilläggsnummer -138 SwitchDim/DSI Ange tilläggsnummer på markerade armaturer för önskad funktion. Tillbehör Klipptång Ljuskälla W Sockel Spridn.vinkel Kompaktlysrör FSD 18 2G G G G Metallhalogen MR 35 GX8,5 24 / GX8,5 24 / Se avsnitt om Ljuskällor. Montage Tvåpunktsupphäng c/c mm. Anslutning Snabbkopplingsplint 5x2,5 mm², överkoppling möjlig. Utförande Kupa av matt opal akryl. Armaturstomme i vit plåt. Dekorring och upphängningsdetaljer i gjuten aluminium, kromad eller lackerad i grå struktur (RAL 9006). Opal avskärmning i akryl för nedljus. Skärm i grålackerad stålplåt (RAL 9006). Levereras med vit textilkabel. Vit takkopp i plast. Ljusreglering Vissa varianter kan fås med andra don för ljusreglering. Övrigt Vid utanpåliggande ledning görs ursparing i takkoppen med klipptång Design Jesper Design. Pendel med MR ljuskälla som nedljus, här med grå armatur /4000/ /520/620 Ø 220/240/270 Ø 620/700/840 Wireupphäng och wirelås. 35

38 523 Liverti Pendel mini Montage Tvåpunktsupphäng c/c 70 mm. Anslutning Snabbkopplingsplint 3x2,5 mm², överkoppling möjlig. Utförande Kupa av blåst opalt glas. Armaturstomme i gjuten aluminium, kromad eller lackerad i grå struktur (RAL 9006). Vit takkopp i plast. Levereras med 2,5 m transparent kabel. Design Jesper Design. Armatur FSQ-E kg Lum.kod Krom Grå 1x10/ B/C Ljuskälla W Sockel Kompaktlysrör FSQ-E 10 G24q G24q Se avsnitt om Ljuskällor. Blåst opalt glas med matt samt blank yta Armaturstomme i gjuten aluminium, grå eller krom. 36

39 523 Liverti Plafond Armatur FCH kg Lum.kod Krom Grå 1x B x B Luminanskod, se under kapitlet Teknisk information i vår huvudkatalog (Belysningskatalogen ). Tilläggsnummer -138 SwitchDim/DSI -357 Mikrovågssensor till/från -359 Mikrovågssensor med frånvarodämpning Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Fästhål för montage på dosa alt. dikt tak. Skyddsklass IP 44. Anslutning Snabbkopplingsplint 5x2,5 mm², överkoppling möjlig. Ledningsinföring på armaturens ovansida. Utanpåliggande ledning via tillbehör. Utförande Kupa av matt opal akryl. Armaturstomme i vitlackerad plåt (RAL 9016). Dekorring i gjuten aluminium, kromad eller lackerad i grå struktur (RAL 9006). Nödljus Armatur med inbyggt nödljusaggregat och batteri. Ljusreglering Vissa varianter kan fås med andra don för ljusreglering. e-sense med dold mikrovågssensor för funktion till/från, eller frånvarodämpning %. För mer information se kapitlet Teknisk information, Ljusreglering i vår huvudkatalog (Belysningskatalogen ). Design Jesper Design. Armatur med nödljus FCH kg Krom Grå 1x B Tillbehör Distans för utanpåliggande ledning Ljuskälla W Sockel Cirkellysrör FCH 40 2GX GX Se avsnitt om Ljuskällor. Dekorring i gjuten aluminium. Ø Ø 550 Kromad dekorring i gjuten aluminium. 37

40 523 Liverti Tak Montage Två fästhål c/c 150 mm. Anslutning Snabbkopplingsplint 5x2,5 mm², överkoppling möjlig. Ledningsinföring på armaturens ovansida alt. 3 st knockouts för utanpåliggande ledning. Utförande Kupa av matt opal akryl. Armaturstomme i grålackerad plåt (RAL 9006). Dekorring i gjuten aluminium, kromad eller lackerad i grå struktur (RAL 9006). Opal avskärmning i akryl för nedljus. Skärm i grålackerad stålplåt (RAL 9006). Ljusreglering Vissa varianter kan fås med andra don för ljusreglering. Design Jesper Design. Armatur utan skärm FSM-E kg Lum.kod Krom Grå 1x18 1.6/3.5 B x26/32 1.6/3.5 B/C Armatur med skärm FSM-E kg Lum.kod Krom Grå 1x18 1.6/3.5 B x26/32 1.6/3.5 B/C Tilläggsnummer -138 SwitchDim/DSI Ange tilläggsnummer på markerade armaturer för önskad funktion. Ljuskälla W Sockel Kompaktlysrör FSM-E 18 GX24q GX24q GX24q Se avsnitt om Ljuskällor. Opal avskärmning i akryl för nedljus. 260 Ø 700 Ø 270 Ø 150 Liverti tak med grålackerad skärm. 38

41 523 Liverti Vägg Armatur FSD kg Längd Lum.kod Krom Grå 1x B x C x B x B x x Armatur med nödljus FSD kg Längd Lum.kod Krom Grå 1x C x B x Tilläggsnummer -138 SwitchDim/DSI -357 Mikrovågssensor till/från -359 Mikrovågssensor med frånvarodämpning Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Ljuskälla W Sockel Kompaktlysrör FSD 18 2G G G G Se avsnitt om Ljuskällor. Montage Två fästhål. Anslutning Snabbkopplingsplint 5x2,5 mm², överkoppling möjlig. Ledningsinföring på armaturens baksida alt. utanpåliggande ledning uppåt. Utförande Kupa av matt opal akryl. Armaturstomme i vit plåt. Dekorring i gjuten aluminium, kromad eller lackerad i grå struktur (RAL 9006). Nödljus Armatur 420 med emled och batteri. Armatur 520 och 620 med inbyggt nödljusaggregat och batteri. Ljusreglering Vissa varianter kan fås med andra don för ljusreglering. e-sense med dold mikrovågssensor för funktion till/från, eller frånvarodämpning %. För mer information se kapitlet Teknisk information, Ljusreglering i vår huvudkatalog (Belysningskatalogen ). Design Jesper Design. Kromad dekorring i alugrå. W H 1 H 2 H 3 H 4 Ø 1 Ø H 1 H 2 H 3 H 4 Ø 1 Ø 2 Kromad dekorring i gjuten aluminium. 39

42 itrack itrack är Fagerhults eget skensystem, utvecklat för att ge ny funktionalitet och flexibilitet åt produktgruppen. itrack är en innovativ lösning som möter alla tänkbara belysningsbehov och kombinerar armaturer med styrning, nödljus och öppenhet på ett lättillgängligt sätt. Principen är att man aldrig ska behöva avstå en funktion till förmån för en annan. Skensystem är den självklara lösningen i alla typer av utrymmen där många armaturer ska kommunicera med omgivningen från flygplatser, industrier och lager till stormarknader, utställningar, kommersiella ytor och skolor. Men tidigare har funktionaliteten varit begränsad på grund av skenornas utformning. Med itrack kan alla behov tillgodoses samtidigt, utan kompromisser. En skena med 12 inbyggda ledare, ett tillhörande brett armaturutbud och möjligheter till externa spotlights ger en lättstyrd, energieffektiv och framtidssäker lösning. Vid förändringar i lokalerna kan itrack enkelt omkonfigureras för de nya behoven. Rätt planerat är systemet också mycket lättmonterat med en rad smarta installationslösningar och tillbehör. 40

43 itrack 1. itrack kontaktskena med 12 ledare i fyra längder 1 m, 2 m, 3 m och 4 m. 2. Armaturen itrack Kite, 1-rörs med direkt ljusfördelning. 3. Armaturen itrack Dual, 2-rörs med direkt/indirekt ljusfördelning Armaturen itrack Line, 1-rörs och 2-rörs utan reflektor. 5. Armaturen itrack Line, 1-rörs och 2-rörs med bredstrålande reflektor. 6. Armaturen itrack Line, 1-rörs och 2-rörs med medelstrålande reflektor Armaturen itrack Line, 1-rörs och 2-rörs med smalstrålande reflektor. 8. Armaturen itrack Line, 1-rörs och 2-rörs med asymmetrisk reflektor. 9. itrack multisensor för konstantljus, närvarodetektering och mottagare för fjärrkontroll (IR). 10. itrack emled, decentraliserat utförande med potentialfri kontakt eller DALI samt centraliserat utförande itrack kontaktskena itrack Kite 46 itrack Dual 47 itrack Line 49 itrack bredstrålande 50 itrack medelstrålande 51 itrack smalstrålande 52 itrack asymmetrisk

44 523 itrack Kontaktskena Skena mm Montage Mot tak med takfäste alternativt pendlad i wirependelfäste, se montagetillbehör. Anslutning I anslutningsdon, se kopplingstillbehör. Utförande Vitlackerad strängsprutad aluminium (RAL 9016) med isolerprofil av polykarbonat, samtliga ledare samt jordledare av 2,5 mm 2 koppar. Ljusreglering itrack-skenan kan enkelt utrustas med multisensor för konstantljus, närvarodetektering och mottagare för fjärrkontroll (IR), se tillbehör. Funktionalitet kräver armatur med DALI (-368) och inkopplad strömförsörjningsenhet. Adapter Armaturer som kopplas till skenan kräver itracks specialadapter. Armaturerna låses mekaniskt till skenan med hjälp av vred i adaptor samt ett separat vred. Adapter är också utrustad med fasväljare för fas 1, 2 eller 3. Armaturerna levereras med fasväljare ställd på fas 1. Spotlights med MULTI-adaptern XTSA 68 kan anslutas. Övrigt 3x16 A. Anslutningsdon ansluts i skenans ände Skenan monteras mot tak med takfästen

45 itrack Översikt anslutningar, kontaktskena X2 E2 C2 L2 C1 L1 X1 E1 1. Skenan innehåller 12 ledare för att kunna möta alla de krav som kan förekomma i en modern belysningsanläggning. Förklaringar: E Jord. UL obruten ledning. N nolla. L1, L2 och L3 faser. C1 och C2 används som kontrolledningar för exempelvis DALI (adress 1 63). X1 och X2 använd för exempelvis DALI (adress ) eller övervakning vid decentraliserat nödljus. E1 och E2 används för drift av centraliserat nödljus. UL L3 N E Vid inkoppling av exempelvis en Multiadaptor XTSA 68 används N, L1, L2 och L3 samtidigt som adaptorn jordas i skenans ovankant. 2. Schema över anslutningar i anslutningsdonet vid olika typer av belysningsanläggningar C1 C2 X1 X E 1 E2 L 2 L N L1 UL 3. Skissen visar ett tänkt skenmontage sett ovanifrån med alla de olika tillgängliga kopplingsdetaljerna. Observera nollans förläggning i de olika kopplingsdetaljerna (blå linje) V V+dim (DALI, 1-63 adresser) V+dim (DALI, 1-63 adresser)+decentraliserat nödljus V+dim (DALI, 1-63 adresser)+decentraliserat nödljus och övervakning V+centraliserat nödljus V+dim (DALI, adresser)

46 itrack Tillbehör 268 Kopplingsdetaljer 1. Anslutningsdon med tre snabbkopplingsplintar 4x1,5 mm 2. Anslutningsdonet har ytterhölje i vit (RAL 9016) polykarbonat. Anslutningsdon L-skarv för skarvning mellan två skenor, L-skarven har ytterhölje i vit (RAL 9016) polykarbonat. L-skarv, (a) L-skarv, (b) X-skarv för skarvning mellan två skenor. X-skarv har ytterhölje i vit (RAL 9016) polykarbonat. X-skarv (a) T-skarv för skarvning mellan två skenor, T-skarv har ytterhölje i vit (RAL 9016) polykarbonat. T-skarv, (a) T-skarv, (b) (b) I-skarv för skarvning mellan två skenor. I-skarven har ytterhölje i vit (RAL 9016) polykarbonat. I-skarv Flexibel skarv för skarvning mellan två skenor. Flexibel skarv har ytterhölje i vit (RAL 9016) polykarbonat. Flexibel skarv OBS! Bilderna visar detaljer underifrån, måttskisser visar detaljer ovanifrån med nollans placering (blå linje) (a) (b)

47 itrack Tillbehör 7 8 Kopplingsdetaljer 7. Ändstycke används för att avsluta skensystem. Ändstycke av vit (RAL 9016) polykarbonat. Ändstycke Montagetillbehör 8. Takfäste av vitlackerad (RAL 9016) aluminiumprofil för montage i tak. Takfäste Pendelfäste av vitlackerad (RAL 9016) aluminiumprofil med wirelås för pendlat montage. Pendelfäste Wire 4 m, med Gripplefäste No Styrtillbehör 10. Sensorenhet av vit (RAL 9016) polykarbonat med multisensor 312. Levereras med två möjliga anslutningsalternativ. C1/C2 för 1 63 DALI-adresser resp. X1/X2 för DALI-adresser. itrack Sensor IR-fjärrkontroll (DigiDim 303) Strömförsörjningsenhet (DigiDim 402) Nödljustillbehör 11. Nödljusenhet av vitlackerad (RAL 9016) med vita gavlar av polykarbonat. itrack emled potentialfri decentraliserad (för inkoppling mot UL) itrack emled DALI decentraliserad (för inkoppling mot UL och C1/C2 alt. X1/X2) itrack emled centraliserad (för inkoppling mot E1/E2)

48 523 itrack Kite Montage via itracks 7-poliga adapter (Jord, L1, L2, L3, N, C1, C2) FDH kg Beta 1x25/ x32/ x45/ x50/ Delta 1x25/ x32/ x45/ x50/ Tilläggsnummer -368 DALI (adress 1 63) Ange tilläggsnummer på markerade armaturer för önskad funktion. Montage Monteras i Fagerhults itrack-skena för nätspänning. Utförande Armaturstomme av vitlackerad (RAL 9016) extruderad aluminium med gavlar och opaliserade sidodiffusorer av polykarbonat. Bländskydd Beta dubbelparaboliska sido- och tvärreflektorer av halvblank metalliserad aluminium med mycket goda reflektionsegenskaper (> 92 %). Delta diffuserad mikroprisma i akrylplast (Pmma) med goda optiska egenskaper. Nödljus De flesta effekter kan förses med nödljus (-160). Ljusreglering itrack-skenan kan enkelt utrustas med multisensor för konstantljus, närvarodetektering och mottagare för fjärrkontroll (IR), se tillbehör. Funktionalitet kräver armatur med DALI (-368). itrack Kite kan på särskild beställning förses med vissa andra don för ljusreglering. Övrigt Armaturerna levereras med fasväljare ställd på fas 1. Vissa specialutföranden kräver 12-polig adapter och att itrack-skenan är ansluten för specifik funktion. Beta Delta A 1x25/28/50/54 W x32/35/45/49 W A itrack Kite finns även med deltabländskydd i akrylplast. 46

49 523 itrack Dual Montage via itracks 7-poliga adapter (Jord, L1, L2, L3, N, C1, C2) FDH Beta kg 2x25/ x32/ x45/ x50/ Delta 2x25/ x32/ x45/ x50/ Tilläggsnummer -368 DALI (adress 1 63) Ange tilläggsnummer på markerade armaturer för önskad funktion. Montage Monteras i Fagerhults itrack-skena för nätspänning. Utförande Armaturstomme av vitlackerad (RAL 9016) extruderad aluminium med gavlar av polykarbonat. Bländskydd Beta dubbelparaboliska sido- och tvärreflektorer av halvblank metalliserad aluminium med mycket goda reflektionsegenskaper (> 92 %). Delta diffuserad mikroprisma i akrylplast (Pmma) med goda optiska egenskaper. Nödljus De flesta effekter kan förses med nödljus (-160). Ljusreglering itrack-skenan kan enkelt utrustas med multisensor för konstantljus, närvarodetektering och mottagare för fjärrkontroll (IR), se tillbehör. Funktionalitet kräver armatur med DALI (-368). itrack Dual kan på särskild beställning förses med vissa andra don för ljusreglering. Övrigt Armaturerna levereras med fasväljare ställd på fas 1. Vissa specialutföranden kräver 12-polig adapter och att itrack-skenan är ansluten för specifik funktion. Beta Delta itrack Dual Delta med microprismabländskydd. A 2x25/28/50/54 W x32/35/45/49 W A Öppningen för indirektljus täcks av en diffuserande akrylplastskiva. 47

50

51 523 itrack Line Montage via itracks 7-poliga adapter (Jord, L1, L2, L3, N, C1, C2) FDH kg 1x25/ x32/ x45/ x50/ x73/ x25/ x32/ x45/ x50/ x73/ Tilläggsnummer -368 DALI (adress 1 63) Ange tilläggsnummer på markerade armaturer för önskad funktion. Montage Monteras i Fagerhults itrack-skena för nätspänning. Utförande Armaturstomme av vitlackerad (RAL 9016) stålplåt med gavlar av polykarbonat. Nödljus De flesta effekter kan förses med nödljus (-160). Ljusreglering itrack-skenan kan enkelt utrustas med multisensor för konstantljus, närvarodetektering och mottagare för fjärrkontroll (IR), se tillbehör. Funktionalitet kräver armatur med DALI (-368). itrack Line kan på särskild beställning förses med vissa andra don för ljusreglering. Övrigt Armaturerna levereras med fasväljare ställd på fas 1. Vissa specialutföranden kräver 12-polig adapter och att itrack-skenan är ansluten för specifik funktion. 1x32/35, utan reflektor 2x32/35, utan reflektor itrack Line i tvårörsutförande. W A B C¹ C² 25/28/50/ /35/45/49/73/ C² C¹ A B itrack Line levereras med 7-polig anslutningsadapter. 49

52 523 itrack Line Bredstrålande Montage via itracks 7-poliga adapter (Jord, L1, L2, L3, N, C1, C2) FDH kg 1x25/ x32/ x45/ x50/ x73/ x25/ x32/ x45/ x50/ x73/ Tilläggsnummer -368 DALI (adress 1 63) Ange tilläggsnummer på markerade armaturer för önskad funktion. Tillbehör Lamellbländskydd till reflektor med gavel, 25/28/50/ Lamellbländskydd till reflektor med gavel, 32/35/45/49/73/ Lamellbländskydd till reflektor utan gavel, 25/28/50/ Lamellbländskydd till reflektor utan gavel, 32/35/45/49/73/ Gavlar till reflektor, par Skarvfjäder till reflektor Montage Monteras i Fagerhults itrack-skena för nätspänning. Utförande Armaturstomme av vitlackerad (RAL 9016) stålplåt med gavlar av polykarbonat. Reflektor Bredstrålande symmetrisk ljusfördelning av halvblank metalliserad aluminium med mycket goda reflektionsegenskaper (> 92 %). Bländskydd Lamell vitlackerat lamellbländskydd av stålplåt. Finns tillgängligt i två utföranden, ett för reflektor med gavel/gavlar och ett för reflektor utan gavlar. Tillbehör Reflektorgavlar av polykarbonat. Skarvfjädrar av metalliserad aluminium, sätts mellan reflektorer vid kontinuerligt armaturmontage. Nödljus De flesta effekter kan förses med nödljus (-160). Ljusreglering itrack-skenan kan enkelt utrustas med multisensor för konstantljus, närvarodetektering och mottagare för fjärrkontroll (IR), se tillbehör. Funktionalitet kräver armatur med DALI (-368). itrack Line kan på särskild beställning förses med vissa andra don för ljusreglering. Övrigt Armaturerna levereras med fasväljare ställd på fas 1. Vissa specialutföranden kräver 12-polig adapter och att itrack-skenan är ansluten för specifik funktion. 1x32/35 2x32/35 1x32/35, lamell 2x32/35, lamell Skarvfjädrar monteras lätt mellan reflektorerna i ramp. W A B C¹ C² 25/28/50/ /35/45/49/73/ A C² C¹ B itrack Line bredstrålande kan förses med gavel. 50

53 523 itrack Line Medelstrålande Montage via itracks 7-poliga adapter (Jord, L1, L2, L3, N, C1, C2) FDH kg 1x25/ x32/ x45/ x50/ x73/ x25/ x32/ x45/ x50/ x73/ Tilläggsnummer -368 DALI (adress 1 63) Ange tilläggsnummer på markerade armaturer för önskad funktion. Tillbehör Lamellbländskydd till reflektor med gavel, 25/28/50/ Lamellbländskydd till reflektor med gavel, 32/35/45/49/73/ Lamellbländskydd till reflektor utan gavel, 25/28/50/ Lamellbländskydd till reflektor utan gavel, 32/35/45/49/73/ Gavlar till reflektor, par Skarvfjäder till reflektor Montage Monteras i Fagerhults itrack-skena för nätspänning. Utförande Armaturstomme av vitlackerad (RAL 9016) stålplåt med gavlar av polykarbonat. Reflektor Medelstrålande symmetrisk ljusfördelning av halvblank metalliserad aluminium med mycket goda reflektionsegenskaper (> 92 %). Bländskydd Lamell vitlackerat lamellbländskydd av stålplåt. Finns tillgängligt i två utföranden, ett för reflektor med gavel/gavlar och ett för reflektor utan gavlar. Tillbehör Reflektorgavlar av polykarbonat. Skarvfjädrar av metalliserad aluminium, sätts mellan reflektorer vid kontinuerligt armaturmontage. Nödljus De flesta effekter kan förses med nödljus (-160). Ljusreglering itrack-skenan kan enkelt utrustas med multisensor för konstantljus, närvarodetektering och mottagare för fjärrkontroll (IR), se tillbehör. Funktionalitet kräver armatur med DALI (-368). itrack Line kan på särskild beställning förses med vissa andra don för ljusreglering. Övrigt Armaturerna levereras med fasväljare ställd på fas 1. Vissa specialutföranden kräver 12-polig adapter och att itrack-skenan är ansluten för specifik funktion. 1x32/35 2x32/35 1x32/35, lamell 2x32/35, lamell Bländskyddet låses fast med fjädrar vilket ger ett mycket enkelt montage. W A B C¹ C² 25/28/50/ /35/45/49/73/ C² C¹ A B itrack monterad i ramp. Skarvfjädrarna och bländskyddets utformning ger ett obrutet utseende. 51

54 523 itrack Line Smalstrålande Montage via itracks 7-poliga adapter (Jord, L1, L2, L3, N, C1, C2) FDH kg 1x25/ x32/ x45/ x50/ x73/ x25/ x32/ x45/ x50/ x73/ Tilläggsnummer -368 DALI (adress 1 63) Ange tilläggsnummer på markerade armaturer för önskad funktion. Tillbehör Gavlar till reflektor, par Skarvfjäder till reflektor Montage Monteras i Fagerhults itrack-skena för nätspänning. Utförande Armaturstomme av vitlackerad (RAL 9016) stålplåt med gavlar av polykarbonat. Reflektor Smalstrålande symmetrisk ljusfördelning av halvblank metalliserad aluminium med mycket goda reflektionsegenskaper (> 92 %). Tillbehör Reflektorgavlar av polykarbonat. Skarvfjädrar av metalliserad aluminium, sätts mellan reflektorer vid kontinuerligt armaturmontage. Nödljus De flesta effekter kan förses med nödljus (-160). Ljusreglering itrack-skenan kan enkelt utrustas med multisensor för konstantljus, närvarodetektering och mottagare för fjärrkontroll (IR), se tillbehör. Funktionalitet kräver armatur med DALI (-368). itrack Line kan på särskild beställning förses med vissa andra don för ljusreglering. Övrigt Armaturerna levereras med fasväljare ställd på fas 1. Vissa specialutföranden kräver 12-polig adapter och att itrack-skenan är ansluten för specifik funktion. 1x32/35 2x32/35 itrack-armaturerna låses mekaniskt till skenan utan verktyg. W A B C¹ C² 25/28/50/ /35/45/49/73/ C² C¹ A B Fasväljaren ställs in för att ange vilken fas som skall driva armaturen. 52

55 523 itrack Line Asymmetrisk Montage via itracks 7-poliga adapter (Jord, L1, L2, L3, N, C1, C2) FDH kg 1x25/ x32/ x45/ x50/ x73/ x25/ x32/ x45/ x50/ x73/ Tilläggsnummer -368 DALI (adress 1 63) Ange tilläggsnummer på markerade armaturer för önskad funktion. Tillbehör Lamellbländskydd till reflektor med gavel, 25/28/50/ Lamellbländskydd till reflektor med gavel, 32/35/45/49/73/ Lamellbländskydd till reflektor utan gavel, 25/28/50/ Lamellbländskydd till reflektor utan gavel, 32/35/45/49/73/ Gavlar till reflektor, par Skarvfjäder till reflektor Montage Monteras i Fagerhults itrack-skena för nätspänning. Utförande Armaturstomme av vitlackerad (RAL 9016) stålplåt med gavlar av polykarbonat. Reflektor Asymmetrisk ljusfördelning av halvblank metalliserad aluminium med mycket goda reflektionsegenskaper (> 92 %). Bländskydd Lamell vitlackerat lamellbländskydd av aluminium. Finns tillgängligt i två utföranden, ett för reflektor med gavel/gavlar och ett för reflektor utan gavlar. Tillbehör Reflektorgavlar av polykarbonat. Skarvfjädrar av metalliserad aluminium, sätts mellan reflektorer vid kontinuerligt armaturmontage. Nödljus De flesta effekter kan förses med nödljus (-160). Ljusreglering itrack-skenan kan enkelt utrustas med multisensor för konstantljus, närvarodetektering och mottagare för fjärrkontroll (IR), se tillbehör. Funktionalitet kräver armatur med DALI (-368). itrack Line kan på särskild beställning förses med vissa andra don för ljusreglering. Övrigt Armaturerna levereras med fasväljare ställd på fas 1. Vissa specialutföranden kräver 12-polig adapter och att itrack-skenan är ansluten för specifik funktion. 1x32/35 2x32/35 1x32/35, lamell 2x32/35, lamell W A B C¹ C² 25/28/50/ /35/45/49/73/ A C² C¹ B Gaveln ger ett elegant intryck. 53

56

57 Indubob Indubob är Fagerhults nya industriarmatur, utvecklad för att tillmötesgå kraven i storskaliga industrianläggningar där produktion pågår dygnet runt. En mycket prisvärd armatur vars energieffektivitet och smidiga underhållslösningar ytterligare drar ner kostnaderna. Ju större yta, desto större krav på en kostnadseffektiv industriarmatur som är snabb och enkel att installera och underhålla. Indubob är speciellt designad för industrier och lager och finns som en- eller tvårörsarmatur med tre olika reflektoralternativ, beroende på lokalernas funktion och förutsättningar. Armaturen tillverkas i galvaniserat stål som ytbehandlats med en zink- och aluminiumlegering. Konstruktionen är robust men samtidigt mycket lätt att hantera då den består av två delar: en installationsskena samt ett utdragbart armaturhus med ljuskällor och driftdon. Konceptet underlättar underhållet avsevärt byte av ljuskälla och driftdon görs smidigt utan att behöva störa pågående produktion. Armaturen levereras komplett med monterad ljuskälla och reflektor för snabbast möjliga installation. 55

58 523 Indubob Armatur FDH kg Bredstrålande 1x45/ x45/ x73/ x73/ Medelstrålande 1x45/ x45/ x73/ x73/ Smalstrålande 2x45/ x73/ x73/ Tilläggsnummer -368 DALI Tillbehör Lamellbländskydd, bredstrålande Lamellbländskydd, medelstrålande Clips för variabelt c/c Wire 4 m, med Gripplefäste No Montage Integrerat fäste för dikt tak, linmontage alt. wirependel. Dessutom är placering på rör och montageskena möjlig via tillbehör. Anslutning Strypnippelförsett införingshål Ø 25 mm. Snabbkopplingsplint 5x2,5 mm 2 vid ena änden på montageskena med möjlighet till överkoppling. Fas 1, 2 och 3 kan ändras i snabbkopplingsplinten. Utförande Montageskena och armaturstomme av aluzink. Reflektor Reflektorer av halvblank metalliserad aluminium med mycket goda reflektionsegenskaper (> 92 %) för bred-, medel- och smalstrålande symmetrisk ljusfördelning Bländskydd Lamell alugrålackerat lamellbländskydd av stålplåt finns som tillbehör till bred- och medelstrålande armatur. Tillbehör Clips för variabelt c/c. Nödljus De flesta effekter kan förses med nödljus (-160). Ljusreglering De flesta varianter kan förses med andra don för ljusreglering. Övrigt Armaturen levereras med T5 Eco (45 W resp. 73 W). 1-rör, bredstrålande 2-rör, bredstrålande 1-rör, medelstrålande 2-rör, medelstrålande 1-rör, smalstrålande 2-rör, smalstrålande Snabbkopplingsplint där fas lätt kan ändras. Wide Narrow Medium Armaturen är försedd med integrerade linfästen. 56

59 523 Telescope Aqua Montage Horisontellt eller vertikalt på vägg alternativt i tak. Skyddsform IP 44. Anslutning Snabbkopplingsplint 3x1,5 mm². 1-fas överkoppling möjlig. Utanpåliggande kablage möjligt. Utförande Vit stomme i extruderad aluminium (RAL 9016). Vitt väggfäste i aluminium förzinkad plåt (RAL 9016). Kupa i opal akryl. Gavlar i mattvit plast vilka fästes med magnet. Armatur FDH kg Lum.kod 1x13/14 1 B x B x25/ B Ljuskälla (T5-eco) W Sockel Lysrör FDH 13 G G Ljuskälla W Sockel Lysrör FDH 21 G Se avsnitt om Ljuskällor. W A B C 1x13/ x x25/ B A C Gavlar fästes med magnet. Byte av ljuskälla sker utan verktyg. 57

60 523 Zest Basic Montage Undersida av överskåp, hyllor eller dylikt. Uppfästning via nyckelhål. Anslutning Snabbkopplingsplint 3x2,5 mm². 1-fas överkoppling möjlig. Utanpåliggande kablage möjligt. Utförande Vitlackerad stomme i stålplåt (RAL 9016). Gavlar i plast. Uttagsenheten är vändbar och kan placeras på vänster eller höger sida av armaturen. Armatur FDH kg Armatur med vändbart integrerat uttag och brytare på undersidan 1x13/ x x25/ Armatur utan uttag, brytare på undersidan 1x13/ x x25/ Armatur utan uttag, brytare på framsidan 1x13/ x x25/ Ljuskälla (T5-eco) W Sockel Lysrör FDH 13 G G Ljuskälla W Sockel Lysrör FDH 21 G Se avsnitt om Ljuskällor. Brytare placerad på framsidan. W A B 1x13/ x x25/ B A Ø Ø Ø 13 B A B A Vändbar uttagsenhet med integrerad brytare. 58

61 Robust Armaturer för tuffa miljöer Robust är ett sortiment armaturer som vi tagit fram för att användas i lite tuffare miljöer där det ställs högre krav på mekanisk motståndskraft eller där man vill förhindra åtkomst in i armaturerna. Det kan röra sig om fångvårdsanstalter eller sjukhus eller bara miljöer där man kräver lite mer i hållfasthet. Vissa av produkterna är IK-klassade. IK är en internationell klassning för mekaniskt skydd, där IK 10 är högsta klass. För mer information besök vår hemsida. Discovery Robust Discovery Robust består av ett aluminiumhölje till Discovery Space max 2x18 W som sluter tätt mot tak eller vägg. Låsningen består av fyra säkerhetsskruvar (torx med centrumpigg). IP 65. Med PC-kupa erhålls IK 10. Multilume Hydro Robust Multilume Hydro Robust är en säkerhetsarmatur för infällt alt. utanpåliggande montage dikt tak i utsatta miljöer. Stomme av vitlackerad och rostskyddsbehandlad stålplåt. Bländskyddsram av strängpressad aluminium monterad med slagtåligt skyddsglas i PETG-plast. Ram med bländskydd skruvas i stommen med säkerhetsskruvar (torx med centrumpigg). Alla varianter för FDH uppfyller IK 10. Pleiad Trend Robust Pleiad Trend Robust är en förstärkt Pleiad Trend generation 1. Skillnaden mot den traditionella armaturen består i att aluminiumringen är delad. En slagtålig akrylskiva täcker ljusöppningen och låses mellan ringarna med säkerhetsskruvar (torx med centrumpigg). Tribond Robust Tribond Robust har en armaturstomme av stålplåt som sluter tätt mot tak. Kupan av opal polykarbonat fästs med en dekorring av stålplåt med säkerhetsskruvar (torx med centrumpigg). Armaturen uppfyller IK 10. Robust läsarmatur Robust läsarmatur har stomme och hölje av 1 mm vitlackerad stålplåt. Stommen skruvas i vägg och ansluts. Efter anslutning popnitas höljet fast för förstärkt skydd mot åverkan. Armaturen är försedd med 2 LED 3x1,5 W, 4000 K. Kapslingsklass IP 20. Frontplåten runt ljuskällan är perforerad för att underlätta visitation. Åverkanssäker tryckknapp för av/på. 59
