1 Vad är PostGIS? Hmm, PreGIS måste vara papperskartor..., men vad är PostGIS...?

2 Man ser det ofta skrivet PostgreSQL/PostGIS Vad menas? PostgreSQL är en databasprogramvara motsvarande: Microsoft SQL Server Microsoft Access Oracle DB2 Osv, osv PostGIS är att tillägg till PostgreSQL som ger PostgreSQL möjligheter att hantera spatiala data

3 Vad PostGIS kryddar PostgreSQL med är först och främst nya datatyper för att kunna lagra geometrisk och geografisk data. Om man är van att hantera GIS I desktop miljö som tex Arciew 3.x, ArcMap, Mapinfo eller liknande så är antagligen första tanken att PostGIS är bara ett annat lagringsformat istället för shape eller liknande. I webbapplikationer är också PostGIS ofta använt som lagringsformat I bakgrunden. MEN...

4 PostGIS kan så mycket mer Förutom att lägga till nya datatyper till PostgreSQL databasen så följer det också med ett stort antal funktioner. Det förnämliga är att dessa GIS funktioner hanteras av databasen som vilken annan funktion som helst. Det är databasen, PostgreSQL som räknar ut det bästa sättet att kombinera de olika funktionerna för att det skall gå så snabbt som möjligt.

5 SELECT namn FROM dalarnas_kommuner; Detta är en sql sats som kan resultera I någonting som tex: namn Avesta Borlänge Falun Gagnef Hedemora Idre/Särna/ Grövelsjön Leksand Ludvika Malung Mora Orsa Rättvik Smedjebacken Sälen Säter Vansbro Älvdalen Det fungerar I alla databaser som förstår SQL Tex MS Access MS SQL Server Oracle PostgreSQL

6 Men om vi har PostGIS installerat och har en tabell som inte bara innehåller namnen utan också kommunernas polygoner Då kan vi skriva tex SELECT namn, the_geom FROM dalarnas_kommuner; Och få tillbaka:

7 Vansbro; BE0B E8479FE01D1B1D41FB9FEC6ED Malung Sälen; BE0B C0A0000F0507E8A8EA CF4 Gagnef; BE0B B090000CD70A69536DE1E41D3C2FD13C Leksand; BE0B B971C91C91F1E4164E86E1D26 Rättvik; BE0B EF83341E414D653E601FBD Orsa; BE0B D F838721A3741D41225D7F38B10A5 Älvdalen; BE0B D080000F80BAD55CFB21641C5F2F10E Smedjebacken; BE0B A EA9BB7A531F414BDE Mora; BE0B C000000EB465694AC361E4174AF297E7FBD Falun; BE0B F99E737BCD951F41E0302BC288B Borlänge; BE0B EB5491CE85F51F410741BEF449 Säter; BE0B A C8230F43F A159 Hedemora; BE0B D040000FF262235D25A2141E062FFB6 Avesta; BE0B B B9703B1531A82141DE2B3E31858 Ludvika; BE0B F62FF6630A491F416411E Wow! Imponerade?

8 Ok, det sa inte så mycket Men om vi ber om att få tillbaka the_geom i textformat istället: SELECT namn, ST_AsText(the_geom) FROM dalarnas_kommuner; Och få tillbaka:

9 Vansbro;MULTIPOLYGON((( , ,47 Malung Sälen;MULTIPOLYGON((( , Gagnef;MULTIPOLYGON((( , ,505 Leksand;MULTIPOLYGON((( , ,4 Rättvik;MULTIPOLYGON((( , ,49 Orsa;MULTIPOLYGON((( , ,482 Älvdalen;MULTIPOLYGON((( , , Smedjebacken;MULTIPOLYGON((( , Mora;MULTIPOLYGON((( , ,4950 Falun;MULTIPOLYGON((( , ,51739 Borlänge;MULTIPOLYGON((( , ,5 Säter;MULTIPOLYGON((( , ,5611 Hedemora;MULTIPOLYGON((( , Avesta;MULTIPOLYGON((( , ,579 Ludvika;MULTIPOLYGON((( , ,5

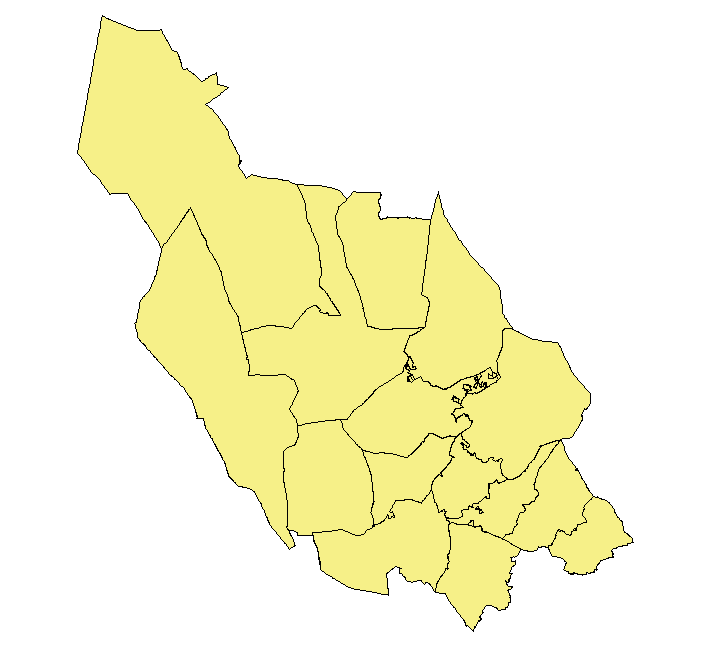

10 Eller så kan vi ta in samma tabell I QGIS

11 Tex så kan vi ta fram arealen och sortera kommunerna på areal med största först: Ok, nu har vi alltså våra kommuner liggande I PostGIS. Och??... SELECT namn, ST_Area(the_geom) as areal FROM dalarnas_kommuner ORDER BY ST_Area(the_geom); Namn areal Älvdalen Malung Sälen Mora Falun Rättvik Orsa Vansbro Ludvika Leksand Smedjebacken Hedemora Gagnef Avesta Borlänge Och det går fort Mycket fort Detta tog 11 ms

12 Nytt exempel, en skogsbruksplan

13 Exempel på distansfunktion avstånd SELECT ST_Distance(b.the_geom, v.the_geom) AS avstånd FROM bestand_ytor b, vatten v where v.namn='rattsjön' and b.avdnr=95;

14 Ett annat distansexempel Ackumulerad volym med ökande avstånd från väg Utifrån beståndens centrumspunkt. m3sk meter från väg

15 Sqlkoden som ger data till diagrammet SELECT SUM(d.vol)::integer, n+5 AS klass FROM (SELECT DISTINCT ON (a.gid) a.gid, ST_Distance(ST_Centroid(a.geom), b.geom) dist, ST_Area(a.geom)/10000*a.m3skha as vol from bestand_ytor a inner join (SELECT * FROM veger WHERE typ IN (21,22)) b ON ST_Dwithin(a.geom, b.geom, 1000) ORDER BY a.gid, ST_Distance(ST_Centroid(a.geom), b.geom)) d right join generate_series(0, 700, 10) as n on d.dist>=n and d.dist < n+10 group by n order by n 0.9 sekunder

16 En karta med de delar av bestånd som ligger mer än 300 meter från väg

17 Sqlkoden som ger kartan CREATE TABLE far_away AS SELECT ST_CollectionExtract(st_difference(a.geom, b.geom),3) AS the_geom,a.* FROM (SELECT ST_Union(ST_Buffer(geom, 300)) AS geom FROM veger) b CROSS JOIN bestand_ytor a ; 1,4 sekunder

18 Utifrån denna karta kan man tex skapa en Tabell med arealerna per huggningsklass 300 meter från väg SELECT hkl, (SUM(ST_Area(the_geom))/10000)::integer FROM far_away GROUP BY hkl ORDER BY SUM(ST_Area(the_geom)) DESC 0,003 sekunder hkl areal R2 24 G1 19 S2 7 3 S1 1 G2 0 ÖF 0 R1 0 K1 0

19 Här har jag tagit och skurit ut den del av avdelningarna Som ligger mellan 5 och 10 meter från vägmitt.

20 Geography type Från version 1.5 av PostGIS Hanterar oprojiserad data I srid 4326 Funktioner ger svar I meter Betydligt mer avancerade algoritmer, därför långsammare Med andra ord: Om ni jobbar över ett mindre område, tex Sverige: Använd projiocerade data. Om ni jobbar över stora områden som ger för stora avvikelser I en och Kartsystem så är det antagligen bättre att lagra I geography type. Kan anges vid lagring eller så kan man få geography tye genom en omvandling under körning

21 PostGIS goes 3D Varför hantera GISdata I 3D? * Visualisering, tex byggnader I en stad eller landskapets höjdskillnader * Mer komplexa analyser där hänsyn tas till Z koordinaten

22 PostGIS goes 3D PostGIS har länge kunnat hantera punkter, linjer och polygoner I 3D Samt haft en del funktioner som har haft stöd för 3D, Helt eller delvis Det som nu tillkommer är:

23 PostGIS goes 3D Nya datatyper: Polyhedralsurface är sammanfogade polygoner TIN är sammanfogade trianglar

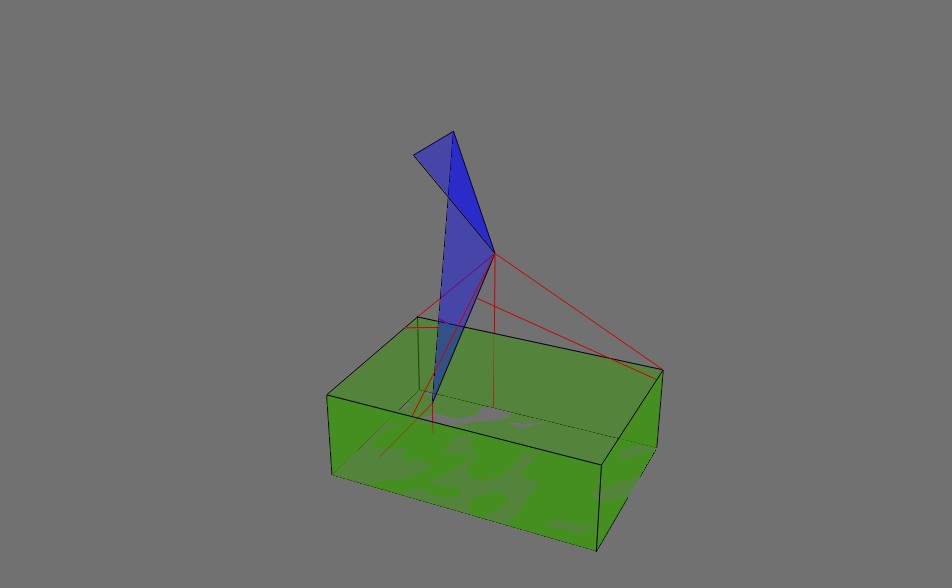

24 PostGIS goes 3D Nya 3D funktioner: * ST_3DDistance * ST_3DClosestPoint * ST_3DShortestLine * ST_3DDWithin * ST_3DMaxDistance * ST_3DLongestLine * ST_3DDFullyWithin

25 Andra intressanta nya funktioner ST_Split(geometry, geometry) select st_split(ageom, bgeom) as the_geom from (Select 'POLYGON((1 1, 1 10,10 10, 10 1,1 1))'::geometry as ageom, 'LINESTRING(0 3, 15 20)'::geometry as bgeom) g

26 Andra intressanta nya funktioner ST_Snap(geometry, geometry, tolerance) SELECT ST_Snap(A, B, 2.0) as NY_A A B NY_A B

27 POSTGIS Raster Integreras I PostGIS I version 2.0 Man kan idag göra en overlay mot et vektorlager Man kan använda mapalgebra på ett lager, det a på gång med två lager. Hur kan man titta på rasterdatat?

28 Tack för mig! Nicklas Avén E post: nicklas.aven@jordogskog.no Blog:
