1 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) STOCKHOLM VATTEN VA AB AVLOPPSRENING MDD Bilaga 02 Ritningsframställning & krav på metadata Krav och riktlinjer OBS utskrivet dokument utan signatur är arbetskopia. För att kunna använda den måste Du vara säker på att det är den senaste utgåvan. Senaste utgåvan finns i den digitala handboken

2 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) DOKUMENTHISTORIK Version Revidering avser Datum Utfärdad av 1.0 Nytt dokument Carl Bylund 1.1 Se separat revideringsdokument Elias Buske 1.2 Kompletteringar, se Ändrings PM RBS och MDD Elias Buske 1.3 Kompletteringar, Se ändring PM RBS och MDD Elias Buske 1.4 Kompletteringar, Se ändring PM RBS och MDD Elias Buske

3 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) Innehållsförteckning Sida 1. Allmänt Komplementfiler Filer för ritningsframställning (Ritningsdefinitionsfiler) Ritningsfiler Utseende och ifyllning av metadata för ritningsframställning Ritningslayout A Layout ritningshuvud Krav på metadata placeringsorienterat A Krav på metadata funktionsorienterat A Modellhuvud Layout modellhuvud Krav på metadata Ritningslayout A Layout ritningshuvud Krav på metadata A3 placeringsorienterat för maskindokumentation m.m Krav på metadata placeringsorienterat A3 El- & styrdokumentation Krav på metadata funktionsorienterat A3 El- & styrdokumentation... 29

4 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 1. Allmänt Detta dokument redovisar vilka komplementfiler som finns tillgängliga i startpaketet. Dokumentet redovisar också hur dessa används för att för att skapa ritningsdefinitionsfiler och ritningar, samt hur metadata fylls i för respektive komplementfil som skall fyllas i. 2. Komplementfiler Komplementfiler definieras som Information som tillsammans med modellen ger presentation i form av en ritning, lista eller annan resulterande redovisning. Generellt gäller att A är huvudansvarig för gemensamma komplementfiler. För att texten inte skall blockeras av installationer kan varje ansvarig part skapa en egen komplementfil av den ursprungliga. Den nya komplementfilen döps då om till gällande bokstav för den ansvariga parten. Nedan redovisas komplementfiler för ritningsframställning som ingår i startpaket. Löpnummer redovisar vilken typ av ritningslayout den hör till används för A1, 0002 används till A3 och 0003 används för att skapa modellhuvud. Tabell 2.8 Komplementfiler som ingår i startpaket Filnamn Beskrivning Ritningslayout/modell AA-F-TIT-X-0001 Titelblock A1 AA-F-RAM-X-0001 Ramblock A1 AA-F-REV-X-0001 Revisionsblock A1 AA-F-SKA-X-0001 Skalstocksblock A1 AA-F-TIT-X-0002 Titelblock A3 EL & styr AA-F-TIT-X-0004 Titelblock A3 Maskin m.m. AA-F-RAM-X-0002 Ramblock A3 AA-F-REV-X-0002 Revisionsblock A3 AA-F-TIT-X-0003 Titelblock Modellhuvud AA-F-REV-X-0003 Revisionsblock Modellhuvud AA-F-PLO-X-0001 Plottinställningsfil Alla Övriga komplementfiler skapas av och för respektive ansvarig part Modellhuvud Modellhuvud består av två modellblock, se kapitel 5 för aktuella block. Modellblock skall blockas in i layoutfliken för alla modellfiler. Dessa block är till för att förse modellfiler med metadata. Metadata för modellfiler fylls i enligt kapitel Namnrutor, ritningsramar och attributblock SVVAAB har namnrutor, ritningsramar och attributblock som skall användas och dessa får ej ändras. Anvisningar om hur dessa skall placeras och fyllas i finns i kapitel 3. Metadata för nya namnrutor och attributblock för uppläsning till arkiv för Relationshandling samordnas med RA Plottinställningsfiler SVVAAB tillhandahåller en plottfil, AA-F-PLO-X-0001.ctb, som skall användas. Den ingår i startpaketet tillsammans med en utskrift i pdf-format.

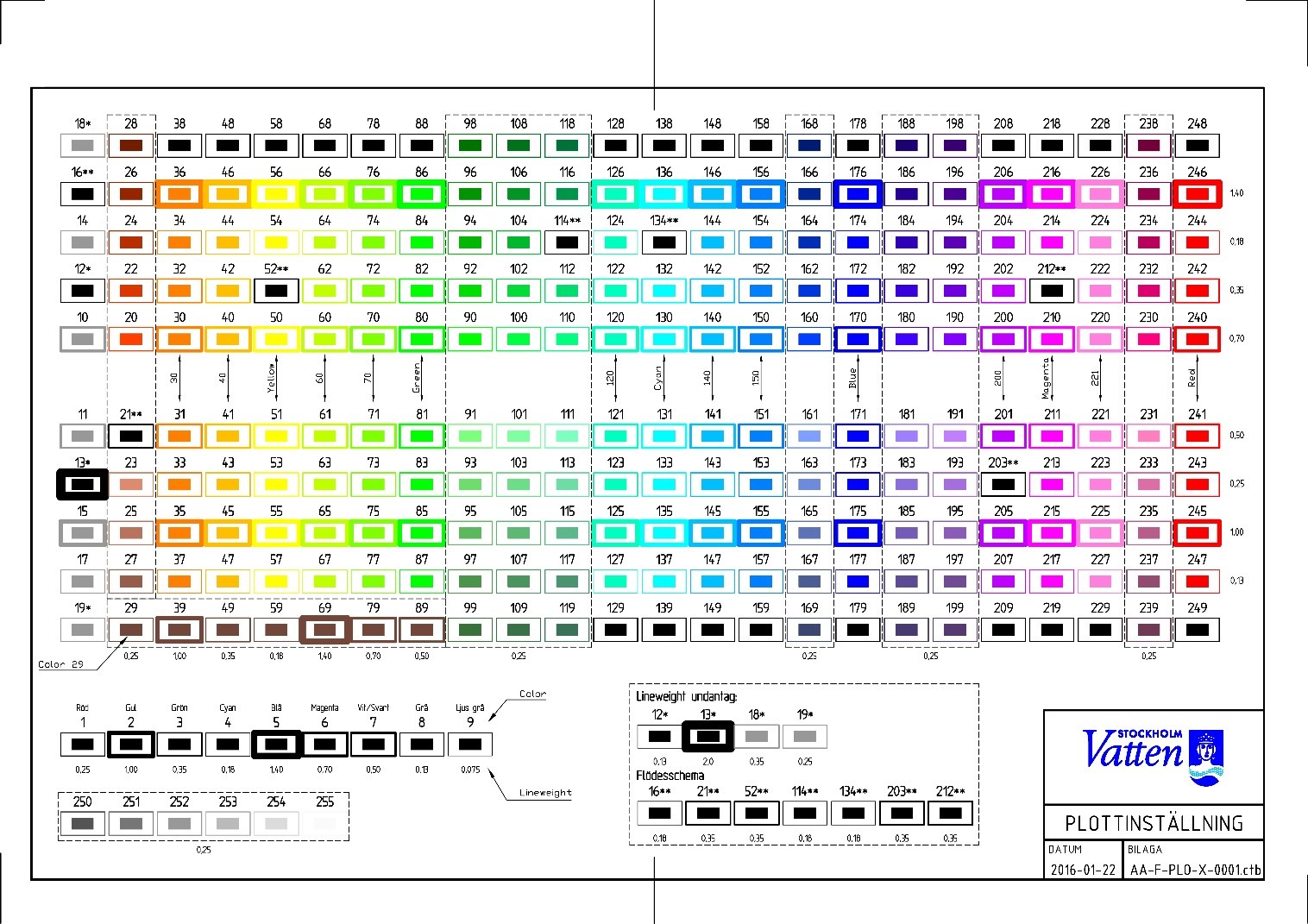

5 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) Figur 2.1. Bild på plottinställningsfil Orienteringsfigur Orienteringsfigur blockas och visas i plan. Alla ritningslayouter redovisas i rutnät/ramar på orienteringsfiguren, aktuellt ritningsområde skrafferas. Norrpil skall redovisas i orienteringsfigur Skalstock Skalstock tillhandahållen från SVVAAB skall användas. Den blockas in i ritningsdefinitionsfilen i paperspace. Filnamn: AA-F-SKA-X-0001 Insättningspunkt 0,0, Koordinatkors Koordinatkors skall användas för att visa modellfilens korrekta koordinat i SWEREF , korsen placeras med fördel i stomlinjers skärningspunkter. Komplementfilen skapas av A(om inget annat bestäms i projekt) och ska innehålla kors och ett textfält för att fylla i koordinater Ram för delindelning Ramar för delindelning skall användas för att visa delindelningen per byggnad/delområden. Samma fil för delindelning skall användas för samtliga ansvariga parter. Ramen skall vara anpassad för ritområde med en skala på 1:50 (A1) Plushöjder Fil med angivna plushöjder i plan och sektion skapas av A, enligt Bygghandling 90 Del 3.

6 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) Sektionspilar Sektionspilar för gemensamma och taktiska sektioner skapas av A. Dessa namnges med A som bokstav för ansvarig part(ex. AA-A-TSE-X-0001). Den nya sektionspilfilen döps sedan om till gällande bokstav för ansvarig part när hänvisningarna justerats enligt eget behov av ansvarig part Rumsbeskrivning Fil med rumsnummer samt rumsbeskrivning inplacerade i plan skapas av A. 2.2 Filer för ritningsframställning (Ritningsdefinitionsfiler) Allmänt SVVAAB VA AB Avloppsrening har specifika krav på användning av förbestämda mallar för ritningshuvuden och vissa attribut för automatisk uppläsning av metadata till SVVAAB VA AB Avloppsrening arkivsystem i syfte att uppnå en rationell dokumentationshantering, kvalitet och sökbarhet av ritningsbunden och teknisk information i projekt och förvaltning. Vid ny eller utökad anläggningsdel skapas alltid nya ritningsdefinitionsfiler för de programvaror som nyttjar ritningsdefinitionsfiler vid ritningsframställning. Dessa skall följa utseende enligt kapitel 3 i detta dokument. Ritningsdefinitionsfilerna skall utformas på ett sådant sätt att reproduktion av ritningar inte kräver några extra inställningar. Ritningsdefinitionsfilen skall endast innehålla en flik för paperspace och döpas till Layout1. Skalan ska vara inställd till 1:1 för A1-pappersformat. Ritningar skall kunna reproduceras från ritningsdefinitionsfilen utan tillgång till tredjepartsapplikation eller tredjepartlicens för såväl applikation, filer eller andra objekt. I ritningsdefinitionens modellflik kopplas modellfiler från aktuella ansvariga parter samt de komplementfiler som skall visas i ritningen. I ritningsdefinitionsfilens layoutflik kopplas ritramen som block med Insert. Titelblocket, TIT, består av ritrutans namnruta och kopplas som block. Se kapitel 3 för utseende och ifyllning av metadata. Ritningsrevisioner med revisionspilar samt revisionsmoln görs i ritningsdefinitionsfilens layoutflik. Dessa ska städas bort vid leverans av relationshandlingar. Se även kapitel 3 vad som ska åtgärdas innan leverans av relationshandling Konnektionslinjer och indelning Ritningsdefinitionsfiler bildar ett nät och varje del i nätet bildar ett delområde. Vid utökning av delområde sker detta i samråd med RA. Konnektionslinjer markerar gräns mellan två ritningar. Gräns mellan två ritningar skall ha överlapp på minst en meter. Skalan för delindelningar skall vara 1:50 (A1). Namngivning och framtagande av nya RDF som skall levereras som relationshandling sker i samråd med RA Skala Delområde för relationshandling skall ritas i skala 1:50 (A1) och viewport fönster låses, för att undvika ofrivilliga skaländringar. Projektanpassade delområden kan upprättas i valfri skala. Om uppdelning ej finns tidigare, görs den i samråd med RA. Skala för situationsplaner anpassas per driftplats. Samma skala eftersträvas för alla ansvariga parter. Skala för detaljritningar anpassas efter detaljen. Textstorleken anpassas till utskriftsskalan och varje utskriftsformat sparas i separata lager. Minsta textstorlek bör inte understiga 2,5 mm vid A1.

7 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) Måttsättning Längd- och breddmått skall relateras till koordinatsatta fixpunkter eller inmätta koordinater Text Typsnitt skall följa Bygghandlingar 90, del 2. Textstil (STYLE) sätts till ISOCP och font till isocp.shx. Om applikationer till AutoCAD använder sig av special textfonter skall dessa läggas upp under..\..\p\bas och hjälpfiler på projektservern. De skall också levereras med relationshandlingen. Text och måttsättning bör ligga i separata lager. Detta för att kunna reglera synlighet och undvika utbyte av överflödig information. All text och måttsättning läggs in i modellen, men textstorlek etc. bestäms av redovisningsskalan med hjälp av annotations. Versaler skall användas i attributtext i alla fält i modell- och ritningshuvuden Linjer Linjetyper skall följa Bygghandlingar 90, del 2. Avvikelser skall dokumenteras i projektprofilen. Uppsättning av linjebredder för plottning skall dokumenteras. Lager och linjer skall ha färger enligt AutoCad Color Index. I RDF-ritningar sätts de övriga ansvariga parters xrefars lagerfärg till färg 9. Obs att kommando vis retain skall vara inställd på värde Situationsplan Situationsplan ovan mark skall utgöras av kommunens digitala primärkarta med plankoordinatsystem SWEREF Situationsplan i berg utgörs av samordningsritning bestående av delområden. Delområde kopieras in från måttritningar och justeras till avsedd detaljeringsgrad Icke planer Sektioner, elevationer och fasader som skall sammanfogas med externa referenser byggs upp med samtliga sektioner för ett hus/delområde. Sektionerna placeras på nivå Y=0 för plushöjd noll meter Detaljritningar modelleras för ett hus/delområde Hydraulisk profil delas in för ett hus/delområde. Sektionerna placeras på nivå Y=0 för plushöjd noll meter Komplementfiler 2.3 Ritningsfiler Ritningar skall förutom krav beskrivna i detta dokument redovisas enligt Svensk Standard med tillämpning enligt Bygghandlingar 90, del 8, utgåva 2.

8 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 3. Utseende och ifyllning av metadata för ritningsframställning Syftet med detta kapitel är att uppnå en samordnad hantering av metadata i ritningshuvuden och filer för tekniska dokument inom uppdrag för Stockholm Vatten AB. Oklarheter skall alltid samordnas med RA. Versaler skall användas i alla fält. Definitioner MDD - Manual Digital Design RBS - Referensbeteckningssystem RA - Funktionen Ritningsadministratör på Stockholm Vatten VA AB Avloppsrening.

9 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 4. Ritningslayout A1 4.1 Layout ritningshuvud Ritningar och ritningsdefinitionsfiler i format A1 ska ha följande utseende och metadatafält. I fyllnad av metadata för placeringsorienterad respektive funktionsorienterad skiljer sig åt och specificeras i 4.2 och 4.3 Ritningsram Block: AA-F-RAM-X-0001 Orienteringsfigur Block: AA-F-ORI-X-0001 Titelblock Block: AA-F-TIT-X-0001 Revideringsruta Block: AA-F-REV-X-0001 Skalstock Block: AA-F-SKA-X-0001 Figur Ritningslayout A1

10 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) Tabell 4.1 Ingående block för placerings- och funktionsorienterade ritningar och ritningsdefinitionsfiler A1 Blocknamn Beskrivning Insättningspunkt (mm) AA-F-TIT-X-0001 AA-F-REV-X-0001 vid flera revisionsblock i samma fil används löpnummer för respektive aktör Titelblock A1 (inkl sekretessruta) Revideringsruta 0,0 Insättningspunkt med Specify On-screen i revisionsfoten AA-F-RAM-X-0001 Ritningsram 0,0 AA-F-SKA-X-0001 Skalstock 0,0 AA-F-ORI-X-0001 Orienteringsfigur 0,0 Sekretessruta i titelblock A1 ligger på eget lager och är normalt släckt.

11 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 4.2 Krav på metadata placeringsorienterat A1 Figur 4.2 Ritningshuvud A1 Tabell 4.2 Krav på metadata i attributsblock 1 Driftplatsbenämning DRIFTPLATS DRIFTPLATS HENRIKSDAL 2 Anläggningsdel RAD 1 B11- TRANSPORTTUNNEL +TT9 RBS, Kapitel 4.2.1, Tabell 4.4, Benämning RBS Bilaga 06 3 Våningstyp RAD 2 OVANPLAN RBS, Kapitel 4.2.3, Tabell och Kompletterande text RAD 3 FRI TEXT

12 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 5 Redovisat innehåll RAD 4 RUMSBILDNING MDD Bilaga 04 6 Redovisningssätt RAD 5 SEKTION MDD Bilaga 04, Tabell 4.1 och Ritningsnummer RITNINGSNUMMER HE.B A MDD, Kapitel 3.3, Figur Revisionsbeteckning REVISIONSBETECKNING A 9 Ritningens granskningsstatus HSTATUS PRELIMINÄR MDD, Kapitel Handlingstyp HANDLINGSTYP BYGGHANDLING MDD, Kapitel Projektbenämning PROJEKTBENÄMNING TEST PROJEKT 12 Extern Projektör/Leverantör LEVERANTÖR TEST LEVERANTÖR Firmanamn 13 Extern uppdragsnummer UPPDRAGSNUMMER EXTERN 14 Extern handläggare HANDLÄGGARE EXTERN A.ANDERSSON 15 Datum DATUM YYYY-MM-DD 16 Ritad/konstruerad av RITAD AV A.A(Initialer) 17 Extern ansvarig ANSVARIG EXTERN E.ERIKSSON 18 Skala och format, ex. 1:50 (A1) SKALA 1:200 MDD, Kapitel 6 FORMAT A1 19 Stockholm Vatten uppdragsnummer 20 Stockholm Vatten handläggare UPPDRAGSNUMMER HANDLÄGGARE S.SVENSSON 21 Stockholm Vatten ansvarig ANSVARIG K.KARLSSON 22 Plankoordinatsystem PLANKOORDINATSYSTEM SWEREF MDD, Kapitel Höjdkoordinatsystem HÖJDKOORDNINATSYSTEM RH 2000 MDD, Kapitel 24 Kartblad KARTBLAD 25 Revisionsbeteckning REVISIONSBETECKNING A 26 Antal revisioner ANTAL 2 27 Revisionen avser REVISIONEN AVSER HÖJDER 28 Revisionsdatum REVISIONSDATUM YYYY-MM-DD 29 Signatur SIGNATUR A.A (Initialer) 6.1.1

13 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 30 Grad av sekretess - Hemlig eller Sekretess. Ändras i lagerhantering 31 Datum för sekretess DATUM SEKRETESS Dolda attribut - Ansvarig part DISCIPLIN A MDD, Bilaga 04, Kapitel 2, Tabell Fastighetsbeteckning FASTIGHETSBETECKNING Reningsverket 1 RBS, Kapitel 4 Tabell 4.4, Fastighet Leverans relationshandling Vid leverans till relationshandling ska detta beaktas för ritningar och ritningsdefinitionsfiler i format A1. Ett revisionsblock läggs till Vid relationshandling ändras BET/ANT till (bindestreck), projektbenämning anges i ÄNDRINGEN AVSER, relationshandlingsdatum i DATUM, relationshandlingssignatur i SIGN. Vid synkronisering ändras BET/ANT till (bindestreck), samtliga synkroniserade projektbenämningar anges i ÄNDRINGEN AVSER. Synkroniseringsdatum i DATUM, Synkroniseringssignatur i SIGN. Tabell 4.3 Ändringar av metadata vid leverans av relationshandling Nummer Beskrivning Prompt Innehåll 8 Revisionsbeteckning REVISIONSBETECKNING Ersätts med (bindestreck) 9 Ritningens granskningsstatus HSTATUS Ersätts med (bindestreck) 10 Handlingstyp HANDLINGSTYP Relationshandling 11 Projektbenämning PROJEKTBENÄMNING Ersätts med (bindestreck) 12 Extern Projektör/Leverantör LEVERANTÖR Behålls vid relationshandling. Tas bort vid synkroniseringsuppdrag 13 Extern uppdragsnummer UPPDRAGSNUMMER EXTERN Ändras ej vid relationshandling. Vid synkroniseringsuppdrag anges uppdragsnummer för synkroniseringen.

14 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) Nummer Beskrivning Prompt Innehåll 14 Extern handläggare HANDLÄGGARE EXTERN Ändras ej vid relationshandling. Vid synkronisering anges handläggare för synkroniseringsuppdraget. 15 Datum DATUM Lämnas tom vid relationshandling. 16 Ritad/konstruerad av RITAD AV Ändras ej vid relationshandling. Vid synkronisering anges den som har synkroniserat filen 17 Extern ansvarig ANSVARIG EXTERN Ändras ej vid relationshandling. Vid synkronisering anges ansvarig för synkroniseringsuppdraget. 19 Stockholm Vatten uppdragsnummer 20 Stockholm Vatten handläggare UPPDRAGSNUMMER HANDLÄGGARE Ändras ej vid relationshandling. Vid synkronisering anges den som har synkroniserat filen Ändras ej vid relationshandling. Vid synkronisering anges den som har synkroniserat filen 21 Stockholm Vatten ansvarig ANSVARIG Ändras ej vid relationshandling. Vid synkronisering anges den som har synkroniserat filen 25 Revisionsbeteckning REVISIONSBETECKNING Ersätts med (bindestreck) 26 Antal revisioner ANTAL Ersätts med (bindestreck) 27 Revisionen avser REVISIONEN AVSER Projektbenämning anges 28 Revisionsdatum REVISIONSDATUM Relationshandlingsdatum 29 Signatur SIGNATUR Relationshandlingssignatur

15 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 4.3 Krav på metadata funktionsorienterat A1 Figur 4.3 Ritningshuvud A1 Tabell 4.4 Krav på metadata i attributsblock 1 Anläggningsbeteckning DRIFTPLATS HENRIKSDALS- ANLÄGGNINGEN RBS, Kapitel 2, Tabell Funktionsavsnitt RAD 1 FF07-BASSÄNG 7 RBS, Bilaga 01, RBS, Bilaga 02 3 Objekt + Produkt (separeras med kommatecken) Om ej objektsspecifikt anges ett bindestreck(-) RAD 2 CISTERN 02, PUMP 02, MOTOR 01 RBS, Bilaga 03, Bilaga 04 4 Kompletterande text RAD 3 FRI FRI

16 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 5 Filens innehåll (dokumentklass) RAD 4 FLÖDESSCHEMA MDD, Bilaga 03 6 Redovisningssätt RAD 5 SCHEMA MDD, Bilaga 04 7 Ritningsnummer RITNINGSNUMMER AH.FF07.CM02.GP03_ MA01-N03-FBA-C- 0025_01 MDD, Kapitel 3.3, Figur Revisionsbeteckning REVISIONSBETECKNING A 9 Ritningens granskningsstatus HSTATUS PRELIMINÄR MDD, Kapitel Handlingstyp HANDLINGSTYP BYGGHANDLING MDD, Kapitel Projektbenämning PROJEKTBENÄMNING TEST PROJEKT 12 Extern Projektör/Leverantör LEVERANTÖR TEST LEVERANTÖR Firmanamn 13 Extern uppdragsnummer UPPDRAGSNUMMER EXTERN 14 Extern handläggare HANDLÄGGARE EXTERN A.ANDERSSON 15 Datum DATUM YYYY-MM-DD 16 Ritad/konstruerad av RITAD AV A.K(Initialer) 17 Extern ansvarig ANSVARIG EXTERN E.ERIKSSON 18 Skala och format, ex. 1:50 (A1) SKALA 1:200 MDD, Kapitel 6 FORMAT A1 19 Stockholm Vatten uppdragsnummer 20 Stockholm Vatten handläggare UPPDRAGSNUMMER HANDLÄGGARE K.KARLSSON 21 Stockholm Vatten ansvarig ANSVARIG S.SVENSSON 22 Plankoordinatsystem PLANKOORDINATSYSTEM SWEREF MDD, Kapitel 23 Höjdkoordinatsystem HÖJDKOORDNINATSYSTEM RH 2000 MDD, Kapitel Kartblad KARTBLAD 25 Revisionsbeteckning REVISIONSBETECKNING A 26 Antal revisioner ANTAL 2 27 Revisionen avser REVISIONEN AVSER HÖJDER 6.1.1

17 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 28 Revisionsdatum REVISIONSDATUM YYYY-MM-DD 29 Signatur SIGNATUR A.A (Initialer) 30 Grad av sekretess - Hemlig eller Sekretess. Ändras i lagerhantering 31 Datum för sekretess DATUM SEKRETESS Dolda attribut - Ansvarig part Disciplin DISCIPLIN A MDD, Bilaga 4, Kapitel 2, Tabell Fastighetsbeteckning FASTIGHETSBETECKNING HE RBS, Kapitel 4 Tabell 4.4, Fastighet Leverans relationshandling Vid leverans till relationshandling ska detta beaktas för ritningar och ritningsdefinitionsfiler i format A1. Ett revisionsblock läggs till Vid relationshandling ändras BET/ANT till (bindestreck), projektbenämning anges i ÄNDRINGEN AVSER, relationshandlingsdatum i DATUM, relationshandlingssignatur i SIGN. Vid synkronisering ändras BET/ANT till (bindestreck), samtliga synkroniserade projektbenämningar anges i ÄNDRINGEN AVSER. Synkroniseringsdatum i DATUM, Synkroniseringssignatur i SIGN. Tabell 4.5 Ändringar av metadata vid leverans av relationshandling Nummer Beskrivning Prompt Innehåll 8 Revisionsbeteckning REVISIONSBETECKNING Ersätts med (bindestreck) 9 Ritningens granskningsstatus HSTATUS Ersätts med (bindestreck) 10 Handlingstyp HANDLINGSTYP Relationshandling 11 Projektbenämning PROJEKTBENÄMNING Ersätts med (bindestreck) 12 Extern Projektör/Leverantör LEVERANTÖR Behålls vid relationshandling. Tas bort vid synkroniseringsuppdrag

18 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) Nummer Beskrivning Prompt Innehåll Ändras ej vid relationshandling. Vid synkroniseringsuppdrag anges 13 Extern uppdragsnummer UPPDRAGSNUMMER EXTERN uppdragsnummer för synkroniseringen. 14 Extern handläggare HANDLÄGGARE EXTERN Ändras ej vid relationshandling. Vid synkronisering anges handläggare för synkroniseringsuppdraget. 15 Datum DATUM Lämnas tom vid relationshandling. 16 Ritad/konstruerad av RITAD AV 17 Extern ansvarig ANSVARIG EXTERN Ändras ej vid relationshandling. Vid synkronisering anges den som har synkroniserat filen Ändras ej vid relationshandling. Vid synkronisering anges ansvarig för synkroniseringsuppdraget. 19 Stockholm Vatten uppdragsnummer UPPDRAGSNUMMER Ändras ej vid relationshandling. Vid synkronisering anges den som har synkroniserat filen 20 Stockholm Vatten handläggare HANDLÄGGARE Ändras ej vid relationshandling. Vid synkronisering anges den som har synkroniserat filen 21 Stockholm Vatten ansvarig ANSVARIG Ändras ej vid relationshandling. Vid synkronisering anges den som har synkroniserat filen 25 Revisionsbeteckning REVISIONSBETECKNING Ersätts med (bindestreck) 26 Antal revisioner ANTAL Ersätts med (bindestreck) 27 Revisionen avser REVISIONEN AVSER Projektbenämning anges 28 Revisionsdatum REVISIONSDATUM Relationshandlingsdatum 29 Signatur SIGNATUR Relationshandlingssignatur

19 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 5. Modellhuvud 5.1 Layout modellhuvud Titelblock Block: AA-F-REV-X-0003 Titelblock Block: AA-F-TIT-X-0003 Figur 5.1 Layout modellhuvud Tabell 5.1 Ingående block för modellfil Blocknamn Beskrivning Insättningspunkt (mm) AA-F-TIT-X-0003 Titelblock modellfil 0,0 AA-F-REV-X-0003 Revideringsblock Ovan revideringsblock bas som ingår i AA-F-TIT-0003 Sekretessruta i titelblock modellfil ligger på eget lager och är normalt släckt. Block måste exploderas en gång för att dela namnrutan och möjliggöra iförande av text.

20 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 5.2 Krav på metadata Figur 5.2 Modellhuvud för modellfil Tabell 5.2 Krav på metadata i attributsblock 1 Fastighetsbeteckning FASTIGHETSBETECKNING AH RBS, Kapitel 2.1, Tabell Driftplats DRIFTPLATS DRIFTPLATS HENRIKSDAL RBS, Kapitel 4.2.1, Tabell Plankoordinatsystem PLANKOORDINATSYSTEM SWERREF MDD, Kapitel, Höjdkoordinatsystem HÖJDKOORDINATSYSTEM RH 2000 MDD, Kapitel, Ansvarig part DISCIPLIN A MDD, Bilaga 04, Kapitel 2, Tabell Datum DATUM Handlingstyp HANDLINGSTYP PRELIMINÄR MDD, Kapitel 5.1

21 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 8 Anläggningsdel RAD 1 B11-TRANSPORTUNNEL RBS, Bilaga 06 9 Våningstyp RAD 2 HUVUDPLAN RBS, Kapitel 4.2.3, Tabell Kompletterande text RAD 3 Fri text 11 Redovisat innehåll RAD 4 SAMMANSATTA RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR MDD, Bilaga 04, Tabell Redovisningssätt RAD 5 VOLYM/OBJEKTSMODELL MDD Bilaga Modellnummer & filformat FILNAMN HE.B06.10-K-200-V dwg MDD, Kapitel 5.5.2, Figur Ritad av RITAD AV A.A(Initialer) Firmanamn 15 Leverantör LEVERANTÖR TEST LEVERANTÖR AB 16 Kartblad KARTBLAD NNNN-NNN 17 Revisionsbeteckning REVISIONSBETECKNING A 18 Antal revisioner ANTAL 2 19 Revisionen avser REVISIONEN AVSER HÖJDER 20 Revisionsdatum REVISIONSDATUM Signatur SIGNATUR A.A(Initialer) 22 Ägare Stockholm Vatten logga 23 Grad av sekretess - Hemlig eller Sekretess. Ändras i lagerhantering 24 Datum för sekretess DATUM SEKRETESS Ursprungsdata för filen Använd fritext vid behov Information från tidigare fil 26 Detaljerad beskrivning av ändring avser Använd fritext vid behov Leverans av relationshandling Vid leverans till relationshandling ska detta beaktas för modellfiler. I modellfilens modellblock i modellfliken läggs ett revisionsradblock till: Ett revisonsblock läggs till Vid relationshandling ändras BET/ANT till (bindestreck), projektbenämning anges i ÄNDRINGEN AVSER, relationshandlingsdatum i DATUM, relationshandlingssignatur i SIGN.

22 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) Vid synkronisering ändras BET/ANT till (bindestreck), samtliga synkroniserade projektbenämningar anges i ÄNDRINGEN AVSER. Synkroniseringsdatum i DATUM, Synkroniseringssignatur i SIGN. Tabell 3.3 Ändringar av metadata vid leverans av relationshandling Nummer Beskrivning Prompt Innehåll 7 Handlingstyp HANDLINGSTYP Relationshandling 13 Modellnummer FILNAMN Sparat filformat 15 Leverantör LEVERANTÖR Ersätts med (bindestreck) 17 Revisionsbeteckning REVISIONSBETECKNING Ersätts med (bindestreck) 18 Antal revisioner ANTAL Ersätts med (bindestreck) 19 Revisionen avser REVISIONEN AVSER Projektbenämning anges 20 Revisionsdatum REVISIONSDATUM Relationshandlingsdatum 21 Signatur SIGNATUR Relationshandlingssignatur

23 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 6. Ritningslayout A3 6.1 Layout ritningshuvud Ritram Block: AA-F-RAM-X-0002 Titelblock Block: AA-F-TIT-X-0002 Revideringsruta Block: AA-F-REV-X-0002 Figur 6.1 Ritningslayout A3 Tabell 6.1 Ingående block för ritningsdefinitionsfil A3 Blocknamn Beskrivning Insättningspunkt (mm) AA-F-TIT-X-0002 AA-F-TIT-X-0004 Titelblock A3 (inkl sekretessruta) kapitel 6.3och 6.4 Titelblock (inkl sekretessruta) till kapitel 6.2 0,0 0,0 AA-F-REV-X-0002 vid flera revisionsblock i samma fil används löpnummer för respektive aktör Revideringsruta 0,0 Insättningspunkt med Specify On-screen i revisionsfoten AA-F-RAM-X-0002 Ritningsram 0,0 Sekretessruta i titelblock A3 ligger på eget lager och är normalt släckt.

24 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 6.2 Krav på metadata A3 placeringsorienterat för maskindokumentation m.m. Figur 6.2 Ritningshuvud A3 Placeringsorienterat maskin m.m. Tabell 6.2 Krav på metadata i attributsblock placeringsorienterat maskindokumentation m.m. 1 Driftplatsbenämning DRIFTPLATS DRIFTPLATS HENRIKSDAL 2 Anläggningsdel RAD 1 C21- FÖRSEDIMENTERING RBS, Kapitel 4.2.1, Tabell 4.4, Benämning RBS, Bilaga 06 OCH 09 3 Våningstyp RAD 2 OVANPLAN RBS, Kapitel 4.2.3, Tabell och Kompletterande text RAD 3 FRI TEXT 5 Redovisat innehåll RAD 4 RUMSBILDNING MDD Bilaga 04 6 Redovisningssätt RAD 5 Sektion MDD Bilaga 04, Tabell 4.1 och Ritningsnummer RITNINGSNUMMER HE.C21.10-A MDD, Kapitel 3.3, Figur Revisionsbeteckning REVISIONSBETECKNING A 9 Ritningens granskningsstatus HSTATUS PRELIMINÄR MDD, Kapitel Handlingstyp HANDLINGSTYP BYGGHANDLING MDD, Kapitel Projektbenämning PROJEKTBENÄMNING TEST PROJEKT 12 Extern Projektör/Leverantör LEVERANTÖR TEST LEVERANTÖR Firmanamn 13 Extern uppdragsnummer UPPDRAGSNUMMER EXTERN 14 Extern handläggare HANDLÄGGARE EXTERN A.ANDERSSON 15 Datum DATUM YYYY-MM-DD 16 Ritad/konstruerad av RITAD AV A.A(Initialer)

25 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 17 Extern ansvarig ANSVARIG EXTERN E.ERIKSSON 18 Skala och format, ex. 1:50 (A1) SKALA 1:200 MDD, Kapitel 6 FORMAT A1 19 Stockholm Vatten uppdragsnummer UPPDRAGSNUMMER 22 Plankoordinatsystem PLANKOORDINATSYSTEM SWEREF MDD, Kapitel Höjdkoordinatsystem HÖJDKOORDNINATSYSTEM RH 2000 MDD, Kapitel Revisionsbeteckning REVISIONSBETECKNING A 26 Antal revisioner ANTAL 2 27 Revisionen avser REVISIONEN AVSER HÖJDER 28 Revisionsdatum REVISIONSDATUM YYYY-MM-DD 29 Signatur SIGNATUR A.A (Initialer) 30 Grad av sekretess - Hemlig eller Sekretess. Ändras i lagerhantering 31 Datum för sekretess DATUM SEKRETESS Dolda attribut - Ansvarig part DISCIPLIN A MDD, Bilaga 04, Kapitel 2, Tabell Fastighetsbeteckning FASTIGHETSBETECKNING Reningsverket 1 RBS, Kapitel 4 Tabell 4.4, Fastighet

26 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 6.3 Krav på metadata placeringsorienterat A3 El- & styrdokumentation Figur 6.3 Ritningshuvud A3 placeringsorienterat el & styr Tabell 6.3 Krav på metadata i attributsblock placeringsorienterat 1 Driftplats DRIFTPLATS DRIFTPLATS HENRIKSDAL 2 Anläggningsdel RAD 1 B11- TRANSPORTTUNNEL +TT9 RBS, Kapitel 4.2.1, Tabell 4.4 RBS, Bilaga 06 3 Våningstyp RAD 2 OVANPLAN RBS, 4.2.3, Tabell Kompletterande text RAD 3 FRI TEXT 5 Redovisat innehåll RAD 4 KANALISATION MDD Bilaga 04 6 Redovisningssätt RAD 5 SEKTION MDD Bilaga 04, Tabell 4.1 och Extern Projektör/Leverantör LEVERANTÖR Firmanamn 8 Processtation STATION PS005 RBS, Bilaga 03 9 Beteckning PLACERING HE.B11.10 RBS, Bilaga 06,Ny.bet 10 Ersatt objektbeteckning ERSÄTTER OBJEKT 11 Extern uppdragsnummer UPPDRAGSNUMMER EXTERN 12 Ritad/konstruerad av RITAD AV A.A (Initialer) 13 Handlingstyp HANDLINGSTYP BYGGHANDLING MDD, Kapitel Extern handläggare HANDLÄGGARE EXTERN A.ANDERSSON 15 Extern ansvarig ANSVARIG EXTERN E.ERIKSSON 16 Bladnummer BLAD Fortsättning bladnummer FORTS.BLAD Datum DATUM YYYY-MM-DD 19 Ritningsnummer RITNINGSNUMMER HE.B11.10-K-200-V-0001 MDD, Kapitel Figur Revisionsbeteckning REVISIONSBETECKNING A 21 Revisionsbeteckning REVISIONSBETECKNING A

27 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 22 Antal revisioner ANTAL 2 23 Revisionen avser REVISIONEN AVSER PLACERING 24 Revisionsdatum REVISIONSDATUM YYYY-MM-DD 25 Signatur SIGNATUR A.A (Initialer) 26 Grad av sekretess - Hemlig eller Sekretess Ändras i lagerhantering 27 Datum för sekretess DATUM SEKRETESS Dolda attribut - Fastighetsbeteckning FASTIGHETSBETECKNING HE RBS, Kapitel 4 Tabell 4.4, Fastighet - Ansvarig part DISCIPLIN A MDD, Bilaga 04, Kapitel 2, Tabell Leverans av relationshandling Vid leverans till relationshandling ska detta beaktas för ritningar och ritningsdefinitionsfiler för A3. Ett revisonsblock läggs till Vid relationshandling ändras BET/ANT till (bindestreck), projektbenämning anges i ÄNDRINGEN AVSER, relationshandlingsdatum i DATUM, relationshandlingssignatur i SIGN. Vid synkronisering ändras BET/ANT till (bindestreck), samtliga synkroniserade projektbenämningar anges i ÄNDRINGEN AVSER. Synkroniseringsdatum i DATUM, Synkroniseringssignatur i SIGN. Tabell 6.4 Ändringar av metadata vid leverans av relationshandling Nummer Beskrivning Prompt Innehåll 7 Extern Projektör/Leverantör LEVERANTÖR Behålls vid relationshandling. Tas bort vid synkroniseringsuppdrag. 11 Extern uppdragsnummer UPPDRAGSNUMMER EXTERN Ändras ej vid relationshandling. Vid synkroniseringsuppdrag anges uppdragsnummer för synkroniseringen. 12 Ritad/konstruerad av RITAD AV Ändras ej vid relationshandling. Vid synkroniseringsuppdrag anges uppdragsnummer för synkroniseringen. 13 Handlingstyp HANDLINGSTYP Relationshandling 14 Extern handläggare HANDLÄGGARE EXTERN Ändras ej vid relationshandling. Vid synkroniseringsuppdrag anges uppdragsnummer för synkroniseringen.

28 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) Nummer Beskrivning Prompt Innehåll 15 Extern ansvarig ANSVARIG EXTERN Ändras ej vid relationshandling. Vid synkroniseringsuppdrag anges uppdragsnummer för synkroniseringen. 18 Datum DATUM Ändras ej vid relationshandling. Vid synkronisering anges datum för synkronisering. 20/21 Revisionsbeteckning REVISIONSBETECKNING Ersätts med (bindestreck) 22 Antal revisioner ANTAL Ersätts med (bindestreck) 23 Revisionen avser REVISIONEN AVSER Projektbenämning 25 Signatur SIGNATUR Relationshandlingssignatur

29 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 6.4 Krav på metadata funktionsorienterat A3 El- & styrdokumentation Figur 6.4 Ritningshuvud A3 funktionsorienterat El & Styr Tabell 6.5 Krav på metadata i attributsblock funktionsorienterat 1 Anläggningsbeteckning DRIFTPLATS HENRIKSDALS- ANLÄGGNINGEN RBS, Kapitel 2.1, Tabell Funktionsavsnitt RAD 1 BB01-BIOBLOCK 1 RBS, Bilaga 01 och bilaga 02 3 Objekt + Produkt (separeras med kommatecken) RAD 2 PUMP 01 RBS, Bilaga 03 & Bilaga 04 Om ej objektsspecifikt anges ett bindestreck(-) 4 Kompletterande text RAD 3 FRI TEXT 5 Filens innehåll (dokumentklass) RAD 4 FLÖDESSCHEMA MDD Bilaga 03 6 Redovisningssätt RAD 5 SCHEMA MDD, Bilaga 04 7 Extern Projektör/Leverantör LEVERANTÖR Firmanamn 8 Processtation STATION PS005 RBS, Bilaga 03 9 Beteckning PLACERING HE.C RBS, Bilaga Ersatt objektbeteckning ERSÄTTER OBJEKT 11 Extern uppdragsnummer UPPDRAGSNUMMER EXTERN 12 Ritad/konstruerad av RITAD AV A.A(Initialer) 13 Handlingstyp HANDLINGSTYP BYGGHANDLING MDD, Kapitel Extern handläggare HANDLÄGGARE EXTERN A.ANDERSSON 15 Extern ansvarig ANSVARIG EXTERN E.ERIKSSON 16 Bladnummer BLAD Fortsättning bladnummer FORTS.BLAD Datum DATUM YYYY-MM-DD

30 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) 19 Ritningsnummer RITNINGSNUMMER AH.BB01.GP01-N- FBA MDD, Kapitel Figur Revisionsbeteckning REVISIONSBETECKNING A 21 Revisionsbeteckning REVISIONSBETECKNING A 22 Antal revisioner ANTAL 2 23 Revisionen avser REVISIONEN AVSER PLACERING 24 Revisionsdatum REVISIONSDATUM YYYY-MM-DD 25 Signatur SIGNATUR A.A(Initialer) 26 Grad av sekretess - Hemlig eller Sekretess Ändras i lagerhantering 27 Datum för sekretess DATUM SEKRETESS Dolda attribut - Fastighetsbeteckning FASTIGHETSBETECKNING HE RBS, Kapitel 4 Tabell 4.4, Fastighet - Ansvarig part DISCIPLIN A MDD, Bilaga 4, Kapitel 2, Tabell Leverans av relationshandling Vid leverans till relationshandling ska detta beaktas för ritningar och ritningsdefinitionsfiler för A3. Ett revisonsblock läggs till Vid relationshandling ändras BET/ANT till (bindestreck), projektbenämning anges i ÄNDRINGEN AVSER, relationshandlingsdatum i DATUM, relationshandlingssignatur i SIGN. Vid synkronisering ändras BET/ANT till (bindestreck), samtliga synkroniserade projektbenämningar anges i ÄNDRINGEN AVSER. Synkroniseringsdatum i DATUM, Synkroniseringssignatur i SIGN. Tabell 6.6 Ändringar av metadata vid leverans av relationshandling Nummer Beskrivning Prompt Innehåll 7 Extern Projektör/Leverantör LEVERANTÖR Behålls vid relationshandling. Tas bort vid synkroniseringsuppdrag. 11 Extern uppdragsnummer UPPDRAGSNUMMER EXTERN Ändras ej vid relationshandling. Vid synkroniseringsuppdrag anges uppdragsnummer för synkroniseringen.

31 AA-F-BDD-T-0001_02 02 Manual Digital Design - MDD (31) Nummer Beskrivning Prompt Innehåll 12 Ritad/konstruerad av RITAD AV Ändras ej vid relationshandling. Vid synkroniseringsuppdrag anges uppdragsnummer för synkroniseringen. 13 Handlingstyp HANDLINGSTYP Relationshandling 14 Extern handläggare HANDLÄGGARE EXTERN Ändras ej vid relationshandling. Vid synkroniseringsuppdrag anges uppdragsnummer för synkroniseringen. 15 Extern ansvarig ANSVARIG EXTERN Ändras ej vid relationshandling. Vid synkroniseringsuppdrag anges uppdragsnummer för synkroniseringen. 18 Datum DATUM Ändras ej vid relationshandling. Vid synkronisering anges datum för synkronisering. 20/21 Revisionsbeteckning REVISIONSBETECKNING Ersätts med (bindestreck) 22 Antal revisioner ANTAL Ersätts med (bindestreck) 23 Revisionen avser REVISIONEN AVSER Projektbenämning 25 Signatur SIGNATUR Relationshandlingssignatur
